石油钻井行业定向钻井技术概述概述

探讨石油定向井钻井中的旋转导向技术
石油定向井钻井是指在地下岩层中垂直钻井的基础上，利用钻井工具的旋转引导石油
井筒在地下进行曲线或水平方向的钻探。

旋转导向技术是石油定向井钻井过程中使用的一
种关键技术，它通过控制井干内钻杆的旋转角度，使得井筒在地下形成一定的弧度或水平
延伸。

早期定向钻井是利用钻杆的弯曲特性来导航，但该技术存在限制，如钻杆易断、难以
控制等问题。

随后，随着石油工业对井眼定向控制的需求不断增加，石油定向井的钻井技
术不断创新，出现一系列的新型旋转导向技术，如测井绳技术、旋转搅拌技术、磁性导向
技术、超声波测量技术等，这些技术的出现使得定向井钻井技术水平得到了较大提高。

目前，最广泛应用的旋转导向技术为磁性导向技术，它是一种基于地球磁场的定向钻
井技术。

该技术利用井内的磁钢体感应地球磁场，在钻井过程中通过检测磁场强度和方向
以确定井筒的位置、方向和倾角。

这种技术具有测量精度高、可靠性好、适应性强等优点，在定向井钻井中得到了广泛应用。

但该技术也存在一些问题，如井筒旋转速度过快会影响
精度、磁场干扰等问题。

另外，超声波测量技术也是一种旋转导向技术，它利用超声波的传播特性来探测井筒
的位置和方向。

该技术具有无需环境磁场、精度高等优点，但是需要在井内安装传感器，
成本较高，应用范围相对较窄。

因此，在实际应用中，石油定向井钻井的旋转导向技术应根据钻井井筒的深度、地质
条件、工艺要求等因素来选择最适合的技术。

随着石油工业对井眼定向控制的要求不断提高，未来旋转导向技术也将不断发展创新，为定向井钻井提供更加精准、高效的技术支
持。

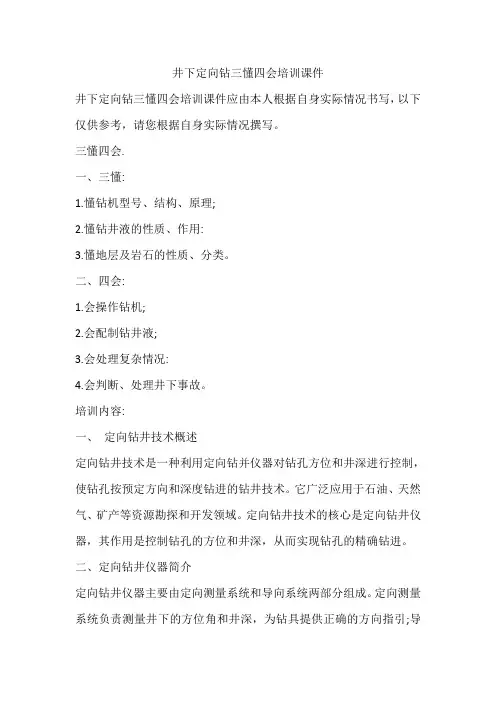

井下定向钻三懂四会培训课件井下定向钻三懂四会培训课件应由本人根据自身实际情况书写，以下仅供参考，请您根据自身实际情况撰写。

三懂四会.一、三懂:1.懂钻机型号、结构、原理;2.懂钻井液的性质、作用:3.懂地层及岩石的性质、分类。

二、四会:1.会操作钻机;2.会配制钻井液;3.会处理复杂情况:4.会判断、处理井下事故。

培训内容:一、定向钻井技术概述定向钻井技术是一种利用定向钻并仪器对钻孔方位和井深进行控制，使钻孔按预定方向和深度钻进的钻井技术。

它广泛应用于石油、天然气、矿产等资源勘探和开发领域。

定向钻井技术的核心是定向钻井仪器，其作用是控制钻孔的方位和井深，从而实现钻孔的精确钻进。

二、定向钻井仪器简介定向钻井仪器主要由定向测量系统和导向系统两部分组成。

定向测量系统负责测量井下的方位角和井深，为钻具提供正确的方向指引;导向系统则是在钻具中加入导向马达等装置，使钻具能够在水平方向上移动，实现钻孔的穹曲和转向。

三、定向钻井技术应用范围及优势定向钻井技术广泛应用于石油、天然气、矿产等资源勘探和开发领域。

相比传统直并钻并技术。

定向钻井技术具有以下优势:1.提高钻并效率:定向钻并技术可以大幅度减少直并钻井中的起下钻次数和时间，提高钻井效率。

2.降低钻井成本:由于定向钻井技术可以大幅度减少起下钻次数和时间，因此可以降低钻并成本。

3.塔加油气储量:定向钻并技术可以实现对地下复杂岩层的有效开发，从而塔加油气储量。

4.保护环境:定向钻井技术可以减少对地层的破坏和对环境的污染。

制表：审核：批准：。

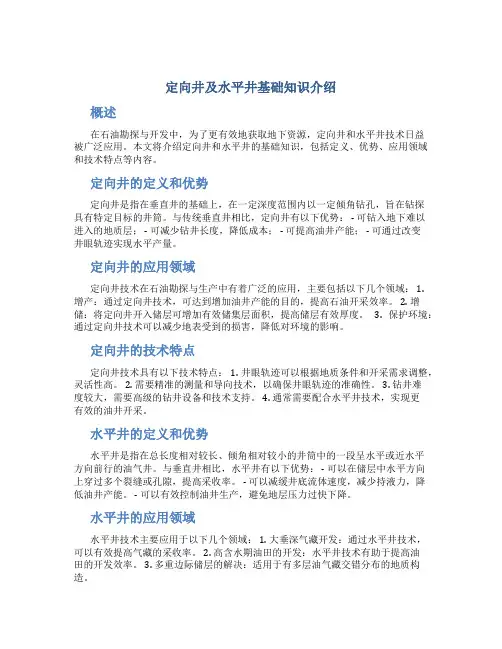

定向井及水平井基础知识介绍概述在石油勘探与开发中，为了更有效地获取地下资源，定向井和水平井技术日益被广泛应用。

本文将介绍定向井和水平井的基础知识，包括定义、优势、应用领域和技术特点等内容。

定向井的定义和优势定向井是指在垂直井的基础上，在一定深度范围内以一定倾角钻孔，旨在钻探具有特定目标的井筒。

与传统垂直井相比，定向井有以下优势： - 可钻入地下难以进入的地质层； - 可减少钻井长度，降低成本； - 可提高油井产能； - 可通过改变井眼轨迹实现水平产量。

定向井的应用领域定向井技术在石油勘探与生产中有着广泛的应用，主要包括以下几个领域： 1.增产：通过定向井技术，可达到增加油井产能的目的，提高石油开采效率。

2. 增储：将定向井开入储层可增加有效储集层面积，提高储层有效厚度。

3. 保护环境：通过定向井技术可以减少地表受到的损害，降低对环境的影响。

定向井的技术特点定向井技术具有以下技术特点： 1. 井眼轨迹可以根据地质条件和开采需求调整，灵活性高。

2. 需要精准的测量和导向技术，以确保井眼轨迹的准确性。

3. 钻井难度较大，需要高级的钻井设备和技术支持。

4. 通常需要配合水平井技术，实现更有效的油井开采。

水平井的定义和优势水平井是指在总长度相对较长、倾角相对较小的井筒中的一段呈水平或近水平方向前行的油气井。

与垂直井相比，水平井有以下优势： - 可以在储层中水平方向上穿过多个裂缝或孔隙，提高采收率。

- 可以减缓井底流体速度，减少持液力，降低油井产能。

- 可以有效控制油井生产，避免地层压力过快下降。

水平井的应用领域水平井技术主要应用于以下几个领域： 1. 大垂深气藏开发：通过水平井技术，可以有效提高气藏的采收率。

2. 高含水期油田的开发：水平井技术有助于提高油田的开发效率。

3. 多重边际储层的解决：适用于有多层油气藏交错分布的地质构造。

水平井的技术特点水平井技术具有以下技术特点： 1. 需要精确的测量和控制技术，以确保水平段的准确布置和有效开发。

石油钻井工程定向井技术的现状及发展1. 引言1.1 石油钻井工程定向井技术的重要性石油钻井工程定向井技术在石油勘探和开发中具有重要的意义。

随着石油资源日益枯竭，传统的直井已经难以满足需求，定向井技术的应用成为石油工程中不可或缺的部分。

通过定向井技术，可以实现井眼的弯曲和调整，有效地探测和开采石油藏。

定向井技术还可以帮助减少钻井风险，提高钻井效率，节约资源和成本。

定向井技术可以满足不同地质条件下的石油开采需求，例如在复杂地层条件下钻井，实现多井合采等。

通过定向井技术，可以有效地提高油田开发的效率和产量，实现资源的最大化利用。

定向井技术还可以帮助减少环境影响，降低油田开发对环境的破坏。

石油钻井工程定向井技术的重要性不言而喻。

它不仅可以帮助提高石油开采效率，降低风险和成本，还可以促进石油资源的有效开发和利用，为石油工程的发展做出重要贡献。

随着技术的不断进步和应用的不断推广，定向井技术的重要性将会进一步凸显，成为推动石油勘探和开发的关键技术之一。

2. 正文2.1 定向井技术的历史发展定向井技术的历史发展可以追溯到早期的地质学研究和石油勘探活动。

最早的定向钻井可以追溯到19世纪末，当时人们开始意识到在地下进行钻探可能会取得更好的效果。

随着石油勘探的深入和钻井技术的不断改进，定向钻井技术逐渐得到了发展和应用。

20世纪初，定向井技术开始得到广泛应用，尤其是在那些需要钻井到难以到达地点的情况下。

随着石油需求的增长和对储量更加严格的要求，定向井技术的发展也变得更加重要。

在过去的几十年里，定向井技术经历了巨大的进步，包括各种新型的设备和技术的应用。

现代定向井技术已经成为石油钻井工程中不可或缺的一部分。

通过定向井技术，可以有效地减少钻井时间、提高钻井效率，同时降低成本和风险。

定向井技术也为勘探和生产活动提供了更多的可能性，使得开采石油资源变得更加灵活和高效。

定向井技术的历史发展经历了一系列的改进和创新，不断地适应和满足石油行业的需求。

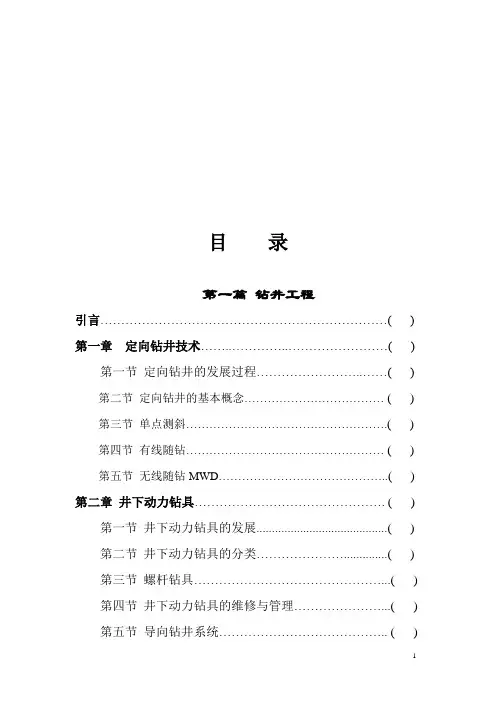

目录第一篇钻井工程引言……………………………………………………………( )第一章定向钻井技术……..…………..……………………( )第一节定向钻井的发展过程……………………..……( )第二节定向钻井的基本概念……………………………… ( )第三节单点测斜…………………………………………….( )第四节有线随钻…………………………………………… ( )第五节无线随钻MWD……………………………………..( )第二章井下动力钻具………………………………………. ( ) 第一节井下动力钻具的发展..........................................( ) 第二节井下动力钻具的分类…………………..............( ) 第三节螺杆钻具………………………………………...( ) 第四节井下动力钻具的维修与管理…………………...( ) 第五节导向钻井系统………………………………….. ( )第三章定向井施工工具…………………………………….. ( ) 第四章定向施工中钻具组合的使用………………………..( )第二篇钻井泥浆第一章钻井泥浆的发展过程……………………………… ( ) 第二章钻井泥浆的功用及性能…………………………….( ) 第三章钻井泥浆的现场维护调整………………………….( ) 第四章钻井中发生井漏井塌井喷的预防处理………….( )第三篇钻井地质第一章地质知识在定向施工中的应用…………………….( )第五篇定向工程的管理细则(行标)第一篇钻井工程王钰民纪烈斌刘铸引言定向钻井已经发展了几十年，所使用的工具和设备在不断的更新变化，相关技术也在不断的提高；设备由单点测斜到有线随钻、MWD 、再到旋转导向，抛面有两维到三维；大位移井、水平井、分支井。

但目前为止陕北地区仍在使用各油田早已淘汰的单点测斜技术进行定向施工，因陕北地区目的层较浅，故仍有其市场和生存空间。

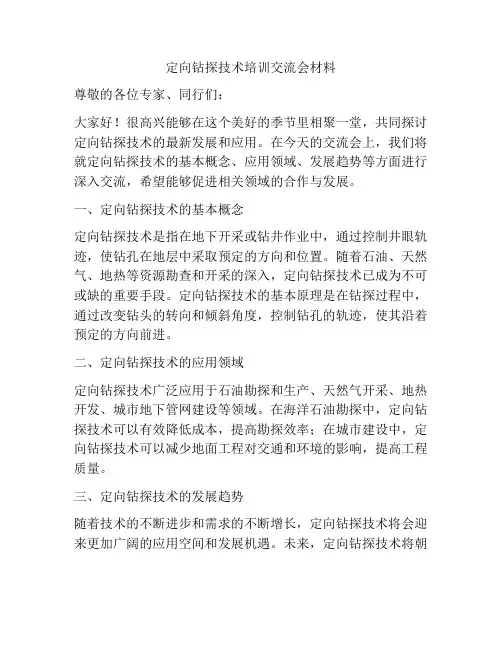

定向钻探技术培训交流会材料尊敬的各位专家、同行们：大家好！很高兴能够在这个美好的季节里相聚一堂，共同探讨定向钻探技术的最新发展和应用。

在今天的交流会上，我们将就定向钻探技术的基本概念、应用领域、发展趋势等方面进行深入交流，希望能够促进相关领域的合作与发展。

一、定向钻探技术的基本概念定向钻探技术是指在地下开采或钻井作业中，通过控制井眼轨迹，使钻孔在地层中采取预定的方向和位置。

随着石油、天然气、地热等资源勘查和开采的深入，定向钻探技术已成为不可或缺的重要手段。

定向钻探技术的基本原理是在钻探过程中，通过改变钻头的转向和倾斜角度，控制钻孔的轨迹，使其沿着预定的方向前进。

二、定向钻探技术的应用领域定向钻探技术广泛应用于石油勘探和生产、天然气开采、地热开发、城市地下管网建设等领域。

在海洋石油勘探中，定向钻探技术可以有效降低成本，提高勘探效率；在城市建设中，定向钻探技术可以减少地面工程对交通和环境的影响，提高工程质量。

三、定向钻探技术的发展趋势随着技术的不断进步和需求的不断增长，定向钻探技术将会迎来更加广阔的应用空间和发展机遇。

未来，定向钻探技术将朝着智能化、自动化、高效化的方向发展，同时将与3D打印、大数据、人工智能等新技术相结合，实现更加精准的定向钻探。

四、交流研讨在今天的交流会上，我们将有幸邀请到来自国内外的定向钻探技术专家和企业代表，他们将就定向钻探技术的最新研究成果、实践经验、技术创新等方面进行分享和探讨。

希望通过这次交流研讨，大家能够深入了解定向钻探技术的最新进展，寻求合作机会，共同推动行业的发展。

五、结语定向钻探技术是一项高技术含量的前沿技术，对资源勘探和开采、城市建设等领域具有重要意义。

我们希望通过这次交流会，能够搭建起行业间的合作桥梁，推动技术创新和产业发展，为社会经济的可持续发展作出更大的贡献。

最后，祝愿本次定向钻探技术培训交流会取得圆满成功，各位专家和同行能够踊跃发言，共同分享经验，促进合作，启迪思路，共同推动定向钻探技术的发展！谢谢大家！（以上材料仅供参考，具体安排以实际情况为准。

煤矿防治水中定向钻探技术应用提纲：一、定向钻探技术的概述二、煤矿防治水的重要性三、定向钻探技术在煤矿防治水中的应用四、定向钻探技术在不同类型煤矿防治水中的应用案例分析五、钻探技术的发展趋势与未来展望1. 定向钻探技术的概述定向钻探技术，顾名思义，就是一种可以选择钻探方向的钻井技术，它可以针对具体的地质环境和工程要求进行不同角度和深度的钻探，以挖掘地下矿产资源、勘探油气等等。

这种技术自问世以来得到广泛应用，并不断取得新的突破和进展。

2. 煤矿防治水的重要性煤矿防治水是一项极为重要的工作，因为水是影响煤矿安全生产和环境保护的主要因素之一，包括煤矿相对稳定的水位、水流、水文地质等等。

如果不能有效防治，就会给煤矿生产和环境带来严重的危害。

所以，煤矿防治水是保障煤矿安全和可持续发展的基础和前提。

3. 定向钻探技术在煤矿防治水中的应用针对煤矿防治水的需求和挑战，定向钻探技术也相应地应用于煤矿防治水方面，主要包括以下方面：（1）针对煤矿废渣聚积区防渗、地下水渗漏监测、下沉区风险预测等问题，运用钻探技术进行深度和角度的精确钻探，获取数据和样本，并实现数值模拟分析、3D可视化建模等。

（2）针对煤层赋存情况、矿井开挖方案、煤矿水工程设计等要求，运用钻探技术实现多个角度和深度的钻探勘探，挖掘煤层地质特征信息、矿井空间分布和结构图等详细数据。

（3）针对煤矿井下瓦斯、煤尘爆炸、矿井远程地质结构建模等问题，运用钻探技术实现逆向调查、瓦斯监测、煤质检测、岩屑采集等数据采集、地质结构及构造分析和数值模拟等。

4. 定向钻探技术在不同类型煤矿防治水中的应用案例分析（1）某煤矿矿区防渗水围绕区该煤矿矿区有严重防渗水问题，且水位较高，容易影响矿井安全和稳定生产。

运用定向钻探技术，钻探深度超过200米，分别从四个方向进行探测，采集大量数据和样本，并利用笛卡尔三维坐标系统进行数字化成图，绘制出面积超过10000平方米的3D可视化图像。

通过分析数据和图像，发现该区域存在活动断层和多种不良地质现象，同时也揭示了深层自然水源和人工堵漏的不足，为下一步开展防渗措施提供了科学依据。

定向钻探技术规程一、概述定向钻探技术是指通过钻杆、钻头和测量仪器等设备，利用钻井液冲刷岩层并调整钻头的方向，使其在地下作出预定方向的探测技术。

该技术已广泛应用于石油勘探、地质勘察、水文地质勘查等领域。

二、设备准备1. 钻杆：选择合适的钻杆长度和直径，根据需要可以采用非磁性或低磁性的材料制造。

2. 钻头：根据不同的岩层特征选择合适的钻头类型和尺寸。

3. 定向工具：包括测量仪器、导向系统和遥感系统等，可实现对钻孔方位和倾角的测量和调整。

4. 钻井液：选择适宜的钻井液类型和配比，以满足不同岩层条件下的冲刷要求。

三、操作流程1. 钻井前准备工作（1）确定勘探目标区域，并进行详细地质调查和资料分析；（2）选定合适的钻机设备，并进行现场安装和调试；（3）对钻杆、钻头、定向工具和钻井液等设备进行检查和维护，确保其正常运行。

2. 钻井操作流程（1）开始钻进：将钻头降至孔底，启动钻机进行旋转，同时注入钻井液进行冲刷；（2）测量孔位：在达到一定深度时，使用定向工具对孔位进行测量，并记录下方位和倾角数据；（3）调整方向：根据目标区域的要求，通过导向系统调整钻头的方向，使其朝向预定方位；（4）持续冲刷：在调整好方向后，持续注入钻井液进行冲刷作业；（5）监测孔位：在整个钻进过程中，不断使用测量仪器对孔位进行监测和记录。

3. 钻井结束后的处理工作（1）拆除设备：在完成探测任务后，将设备逐一拆除，并做好清理和保养工作；（2）处理岩屑和泥浆：对于产生的岩屑和泥浆等废弃物料进行分类、处理和处置；（3）记录资料：对于探测过程中获取的数据和资料进行整理和归档，以备后续分析和使用。

四、安全注意事项1. 钻井现场应设置明显的警示标志，并配备专人负责现场安全管理；2. 操作人员必须经过专业培训和考核，并持有相关证书；3. 在钻进过程中，应定期检查设备的运行状态，确保其正常运行；4. 在使用钻井液时，应注意其对环境的影响，并采取相应的环保措施；5. 在遇到异常情况时，要及时停机处理，并报告上级领导和专业技术人员。

定向钻进原理及应用定向钻进（Directional drilling）是一种钻井技术，能够在地下探测物质资源、开采油气田、建设地下管道、铺设电缆以及进行环境调查和工程施工等领域中发挥重要作用。

本文将详细介绍定向钻进的原理和应用。

定向钻进的原理是通过改变钻井井斜度和方位角来控制钻井孔道的趋势。

传统的钻井井斜度和方位角控制方法是通过转动钻头在地面上控制下钻方向。

而近年来，随着技术的进步，人们通过向钻杆中加入导向工具，例如下面将要介绍的测量仪器和导向器，来实现钻井方向的精确控制。

测量仪器是定向钻进的关键工具之一，能够提供有用的测量数据，以确定井斜度和方位角。

这些测量仪器主要通过测定传感器所处的重力和地磁场的方向来确定井斜度和方位角。

传感器常常装在钻头上，而数据则通过导线或者无线信号传输到地面控制中心。

导向器则是安装在钻杆上，起到引导钻杆和钻头的作用。

导向器通常由弹簧和滚珠等机械元件构成，使钻头保持在预设的方向上。

定向钻进具有广泛的应用范围。

首先，在石油和天然气勘探中，定向钻进可以在一口井中钻出多个水平延伸的钻孔，从而增加储藏层的利用率。

此外，在城市建设中，定向钻进可以帮助建设者精确地铺设地下管道和电缆，以减少对地表环境的干扰。

在环境调查中，定向钻进可以钻取地下样本，进行地质勘探和地下水监测。

此外，定向钻进还可以用于建设地下隧道和石油输送管道等重大工程。

定向钻进的应用也带来了很多优点。

第一，它可以通过一口钻井钻出多个可开采的油层或储气层，从而提高油气田的产出。

第二，定向钻进可以减少表面钻井井口的数量，节约空间。

第三，它可以避免对周边环境的干扰，减少工程对地表生态的影响。

第四，通过定向钻进可以实现更长的水平延伸距离，提高可利用储层的比例。

最后，定向钻进还可以提供更高的钻井效率，缩短工期和降低成本。

然而，定向钻进也面临一些挑战和限制。

首先，定向钻进需要高精度的测量和导向设备，这增加了技术难度和成本。

其次，地下状况的复杂性对定向钻进的控制也提出了挑战，例如地层的不规则性和井斜度过大导致的钻头偏离等。

探讨石油定向井钻井中的旋转导向技术石油定向井钻井是一种在地下目标层中定向开采各种石油资源的工程技术。

它通常用于解决传统直井钻井难以达到的开采效果。

旋转导向技术是定向井钻井中的一种重要技术手段，它能够帮助油田工程师在地下多层地层中进行精准定向，实现精准钻井和开发。

本文将探讨石油定向井钻井中的旋转导向技术，介绍其原理、应用和发展趋势。

一、旋转导向技术的原理旋转导向技术是指通过旋转钻杆和导向工具来改变钻杆的方向，调整井眼轨迹，以实现井眼的定向目标。

其原理是通过在钻井时实时监测井下情况，根据目标地层的方位和倾角，不断调整钻井方向，使钻井井眼在地下目标层中垂直或斜向打入，实现精准定向。

旋转导向技术通常采用陀螺仪、磁定向仪等导向装置来实现对井眼方向的监测和调整。

通过这些导向装置采集的地下方向信息，再经过数据处理和计算，以指导钻井作业人员进行井眼调整，从而实现精确定向。

旋转导向技术主要应用于地层复杂、地质构造繁杂、油气分布不均匀的油气田。

通过旋转导向技术，工程师可以在井眼设计中考虑地质构造和地层分布的复杂性，实现在地下不同地层中进行有效定向，并解决传统直井难以达到的开采效果。

这种技术在增强油气田开发效果、提高产量、降低成本和减少井数方面有着重要作用。

旋转导向技术还广泛应用于水平井和水平段井的钻井中。

通过旋转导向技术，工程师可以实现水平井、S形井等复杂井眼的精确定向，从而实现地下储层的有效开采。

这种技术在提高井眼质量、提高井底定向效果、提高完井质量等方面具有重要作用。

随着油气勘探开发技术的不断进步和油气田开采难度的不断增加，旋转导向技术也在不断发展和完善。

未来，旋转导向技术将朝着更高精度、更高效率、更智能化的方向发展。

随着导向装置和测量技术的不断进步，旋转导向技术将实现更高精度的定向。

通过采用更精密的导向设备和更先进的数据处理技术，可以实现对井眼方向的更准确监测和调整，从而实现更精确的定向目标。

随着自动化技术的不断发展，旋转导向技术将实现更高效率的应用。
