场地设计标高的确定方法

场地设计标高确定方法一、收集基础资料1. 地形地貌：了解项目所在地的地形特征，如山地、丘陵、平原等，为后续标高设计提供依据。

2. 水文地质：收集项目周边的水文地质资料，包括地下水位、地表水系、土壤类型等。

3. 气象资料：了解项目所在地的气候特点，如年降水量、蒸发量、气温等。

4. 邻近设施：调查周边建筑物、道路、管网等设施的标高情况，以便于场地标高与周边设施的衔接。

二、确定设计原则1. 安全性：确保场地设计标高能够满足防洪、排涝、防塌陷等安全要求。

2. 经济性：在满足使用功能的前提下，尽量降低土石方工程量，减少投资。

3. 合理性：充分考虑地形地貌、水文地质等因素，使场地标高与周边环境相协调。

4. 可实施性：确保场地标高设计在施工过程中具有可行性，便于施工操作。

三、计算场地设计标高1. 初步确定场地设计标高范围：根据地形地貌、水文地质等基础资料，初步确定场地设计标高的上限和下限。

2. 确定设计标高计算方法：根据项目特点，选择合适的设计标高计算方法，如平均高程法、最小二乘法、加权平均法等。

3. 计算场地设计标高：运用所选计算方法，结合地形地貌、水文地质等因素，计算出场地设计标高。

四、场地设计标高调整与优化1. 分析计算结果：对比初步确定的场地设计标高范围，分析计算结果的合理性。

2. 考虑影响因素：结合地形地貌、水文地质、邻近设施等因素，对场地设计标高进行调整。

3. 优化设计：在确保安全、经济、合理的前提下，对场地设计标高进行优化，使其更加符合项目需求。

场地设计标高确定方法五、实地踏勘与验证1. 实地考察：设计团队需亲自前往现场，对地形地貌、水文地质等情况进行实地考察，验证前期收集资料的准确性。

2. 采样分析：对土壤、水体等进行采样分析，以获取更详细的地质信息，为标高设计提供科学依据。

3. 评估风险：根据实地考察结果，评估可能存在的风险，如地质灾害、环境污染等，并在标高设计中予以考虑。

六、多方沟通与协调1. 与政府部门沟通：了解当地规划、水利、环保等政策要求，确保场地设计标高符合法律法规。

场地设计标高的基本要求#### 引言嘿，朋友们！你有没有经历过这样的事儿呀？比如参加一场户外活动，场地要么坑坑洼洼积水严重，要么布局混乱让人找不着北，体验感那叫一个差。

又或者你负责筹备一个展会，结果场地设计标高没弄好，展示效果大打折扣。

其实呀，场地设计标高可是个相当重要的环节呢，它就像搭建一座大厦的基石，基础没打好，上面的“建筑”可就不稳啦。

今天呢，咱就好好唠唠场地设计标高的那些基本要求，掌握了这些，以后不管是搞活动还是做项目，都能让场地安排得妥妥当当，发挥出最佳效果哦，可实用啦！#### 主要要求**1. 符合地形地貌特点**- **核心点**：场地设计标高得充分考虑所在场地的地形地貌，顺势而为，让设计与自然环境和谐融合。

- **为什么重要？** 想象一下啊，如果场地在一个山坡上，你却非要设计成一马平川的标高，那可就麻烦咯。

可能得大规模填方或者挖方，不仅成本高得吓人，还容易破坏原本地形的稳定性，引发水土流失啥的。

就好比给一个瘦高个儿硬套上一件超大号的衣服，怎么看都不协调呀。

据统计，因不考虑地形地貌强行设计标高，导致后期场地修复成本增加30% - 50%的情况可不少见呢。

- **具体怎么做？** 首先呢，得请专业的测量团队对场地进行详细的地形测量，拿到精准的地形图。

然后根据地形的起伏、坡度等情况来确定合理的标高。

比如是山坡地，那就可以设计成阶梯式的标高，既利用了地形，又能打造出独特的空间层次感。

要是有低洼处，看看能不能巧妙设计成水景区域，而不是一味填平。

- **常见误区或注意事项**：误区就是有些人觉得只要把场地弄平就行，不管原来的地形是啥样。

可别这么干呀，这样会破坏生态平衡的。

解决思路就是多和专业人士沟通，尊重自然地形，在满足使用功能的前提下，尽量保留原地形的特色。

**2. 满足排水需求**- **核心点**：确保场地设计标高能够让雨水顺利排出，避免积水影响场地使用。

- **为什么重要？** 你想想看，要是下一场雨，场地就变成了“小水塘”，那活动还咋搞呀？人走在上面湿哒哒的，设备也可能被泡坏。

确定平整场地设计标高的原则确定平整场地设计标高原则主要有以下几条：
1、基础设计标高应符合场地的实际使用环境，避免排水不畅、地滑势大等情况的发生；
2、采用平面测量手段，以防止二维横断面测量过程中的侧面偏差和穿透误差，确保结果的准确性；
3、“最高点—最低点”的标高差应在安全允许范围内，控制设计中可能产生改变情况，防止安全事故发生；
4、在考虑场地实际使用需要的情况下，让使用者参与到标高变更的讨论当中，融合多方的利益；
5、确保场地的坡度是正常的，避免排水受阻停滞的情况，给使用者创造一个舒适安全的环境。

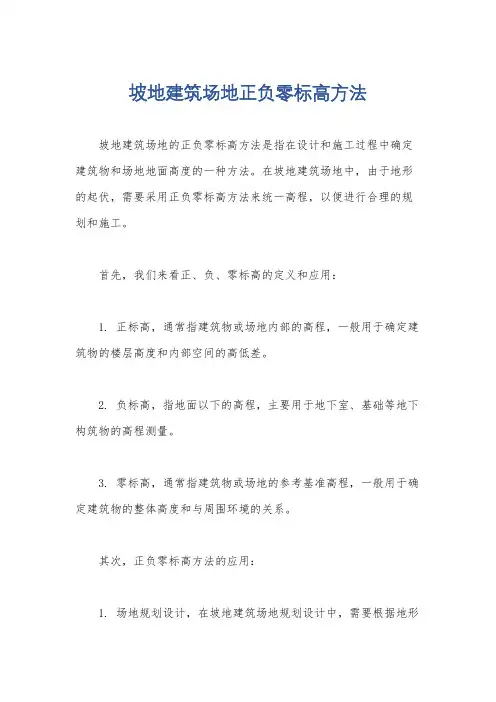

坡地建筑场地正负零标高方法
坡地建筑场地的正负零标高方法是指在设计和施工过程中确定建筑物和场地地面高度的一种方法。

在坡地建筑场地中，由于地形的起伏，需要采用正负零标高方法来统一高程，以便进行合理的规划和施工。

首先，我们来看正、负、零标高的定义和应用：
1. 正标高，通常指建筑物或场地内部的高程，一般用于确定建筑物的楼层高度和内部空间的高低差。

2. 负标高，指地面以下的高程，主要用于地下室、基础等地下构筑物的高程测量。

3. 零标高，通常指建筑物或场地的参考基准高程，一般用于确定建筑物的整体高度和与周围环境的关系。

其次，正负零标高方法的应用：
1. 场地规划设计，在坡地建筑场地规划设计中，需要根据地形
起伏确定各个区域的正负零标高，以便合理布局建筑物和景观。

2. 基础施工，在坡地建筑场地的基础施工中，需要根据地形高
程确定基础的负标高，以确保基础的稳固和安全。

3. 建筑施工，在建筑施工中，需要根据设计要求确定建筑物的
正标高，以保证建筑物的垂直度和整体高度的一致性。

最后，正负零标高方法的测量和确定：
1. 测量工具，通常采用水准仪、全站仪等专业测量工具进行高
程测量。

2. 标高参考点，确定场地内的参考点，作为零标高的基准点，
然后根据设计要求确定各个区域的正负标高。

3. 标高标示，在场地内设置标高标示，以便施工人员和监理人
员进行施工和监测。

综上所述，正负零标高方法在坡地建筑场地中具有重要的意义，通过合理测量和确定各个区域的标高，可以保证建筑物和场地的稳
固性和整体美观性。

竖向标高设计说明竖向标高设计是在工程设计中的一项重要内容，它决定了建筑物的高度和各个层之间的高差。

下面是关于竖向标高设计的详细说明：1.标高的概念：标高是用来表示地面高程的数值，一般以米为单位，用于确定建筑物的高度和地形的变化。

标高的确定通常是以某一点或某一平面作为基准点，其他点或平面与基准点的高差即为标高。

2.标高基准面的选择：在竖向标高设计中，需要选择适当的基准面作为高度的参考。

常用的基准面有平均海平面、地球椭球体等。

选择基准面时要考虑地理位置、海拔、气候等因素，确保设计结果的准确性。

3.标高确定的方式：标高的确定通常使用水准测量技术来进行，包括精密水准测量和工程水准测量。

精密水准测量主要用于大规模工程项目，精度较高；而工程水准测量适用于中小型项目，精度略低但成本较低。

4.标高的表示方法：标高可以使用绝对高程和相对高程两种方式表示。

绝对高程是以基准面为参考，直接表示各点的高度数值。

相对高程则是以某一参考点为基准，表示其他点与该点之间的高差。

5.标高的应用：标高设计在建筑物、道路、桥梁、水利工程等各个领域都有广泛的应用。

在建筑物设计中，标高的确定直接影响建筑物的外观、内部布局以及楼层之间的通行效果。

在道路和桥梁设计中，标高的设计关系到水平曲线、纵坡等参数的确定，影响交通安全和舒适性。

6.注意事项：在进行竖向标高设计时，需要注意以下几个方面：合理的标高设置：根据建筑物的功能和使用需求，合理设置各层的标高，确保通行、使用的便利性。

考虑地势和自然条件：通过调查和分析，了解场地的地势特点和自然条件，合理利用地形高差，减少地基工程的投入。

遵循相关规范和标准：根据国家和地方的建筑设计规范，确定标高设计的要求和限制，确保设计符合法律和安全要求。

协调设计各方的要求：在多方参与的设计项目中，标高设计需要与结构、给排水、电气等各个专业进行协调，确保设计的一致性和可行性。

综上所述，竖向标高设计在工程设计中是一个重要的内容，它直接关系到建筑物的高度和层间关系，需要根据实际需求和规范要求进行合理设置，以确保设计的可行性和安全性。

场地、建（构）筑物、道路和排水沟标高的确定场地、建(构)筑物、道路和排水沟标高的确定注意：在同一张图中应采用同一高程系统。

4．1．1场地标高1．当场地临水时，场地标高的最低点应高出河流常年洪水位标高0．5m，对于湖泊和海洋尚应增加波浪侵袭和壅水高度。

否则应采取工程措施，如砌筑防洪堤、防浪堤等。

其中河流常年洪水位标高系根据防洪标准确定。

2．当场地与城市道路有一段距离时，场地标高与已有城市道路标高应衔接，该段道路的坡度应控制在 0．3％～8％之间。

3．当场地紧挨城市道路时，场地红线处的标高应高出城市道路中心线标高 200～400mm。

4．场地的地面坡度、道路坡度、场地的地面形式；5．地形坡度比较大的地方，先要进行场地平整，在平整时应当注意地下水的深度和土方量的平衡。

必要时用方格网或断面图来计算土方量。

4．1．2建筑物室内±0．00标高建筑物室内±0．00 标高，应根据该建筑物所处的场地整平最高点标高确定，而该建筑物散水的标高一般宜高出该点200mm 左右，散水的标高可以随室外场地坡度的变化而变化。

但散水标高不应高于室内陆坪的防潮层，也不能使建筑物的基础埋深小于当地的冰冻线深度。

散水标高加上室内外高差就是室内±0．00 标高。

室内外高差可以根据该建筑物是否通行车辆决定，需要通行车辆的，室内外高差宜为 150m；不需要通行车辆的，可为 300～900mm；有半地下室或有特殊要求的例外。

4．1．3道路标高确定场地设计标高和建筑物±0．00 标高后，进而确定道路标高。

因为建筑物占地面积大，标高定得是否合理，不但涉及土方量的大小，对环境、美观也会有所影响，而道路标高的影响则较小。

确定道路标高时，应使道路有合理的横、纵断面，但更重要的是，应使建筑物周围的雨水及场地的雨水，能够顺畅便捷地排向路面或道路两侧的明沟。

这就要求建筑物的室外地坪至路边应有0．5％～2％的坡度，以及场地有大于0．3％的坡度坡向道路或路边沟。

土方工程场地设计标高的确定场地设计标高是进行场地平整和土方量计算的依据，也是总施工图规划和土方竖向设计的依据。

合理确定场地的设计标高，对减少土方量、节约土方运输费用、加快施工进度等都有重要的意义。

选择设计标高时应满足生产工艺和运输的要求；尽量利用地形，使场内挖填平衡，以减少土方运输费用；要有一定的泄水坡度（≥2‰），满足排水要求；考虑最高洪水位的影响。

场地设计标高一般应在设计文件上规定，若设计文件没有规定，可按下述步骤和方法确定。

一、划分土方计算方格网划分方格网的基本步骤:①在一定比例尺的地形图上，根据平整场地的范围划分方格网；②根据地形变化程度及要求的计算精度，确定方格网的边长，一般取10～40m，地形复杂取小值，地形平坦取大值，一般取边长为20m；③在各方格的左上方逐一标出其角点的编号，以便进行计算。

二、计算各角点的实际标高各角点的实际标高也称为角点的自然地面标高，可根据地形图上相邻两等高线的高程，用“数解法”或“图解法”求得各角点的标高。

三、计算场地的设计标高按照场地内挖填方平衡的原则，用下式计算场地平整的设计标高。

——一个方格独有的角点标高；式中H1H——两个方格共有的角点标高；2——三个方格共有的角点标高；H3——四个方格共有的角点标高；H4N——方格数；∑——表示代数和。

四、场地设计标高的调整是一理论值，实际上还需要考虑以下因素进行调按上式计算的设计标高H整。

1.土的可松性影响由于土具有可松性，按理论计算出的H进行施工，填土会有剩余，需相应地提高设计标高，如图1.1所示。

若Δh 为土的可松性引起设计标高的增加值，则设计标高调整后的总挖方体积V′W为总填方体积为而所以移项整理得当VW ＝Vt时，上式化为故考虑土的可松性后，场地设计标高应调整为图1.1 设计标高调整计算（a）理论设计标高；（b）调整设计标高2.借土或弃土的影响由于场地内大型基坑挖出的土方、修筑路堤填高的土方，以及从经济角度比较，将部分挖方就近弃于场外（简称弃土）或将部分填方就近取土于场外（简称借土）等，均会引起挖填土方量的变化。

1.1土的可松性在工程中有哪些应用？答：土的可松性对确定场地设计标高、土方量的平衡调配、计算运土机具的数量和弃土坑的容积，以及计算填方所需的挖方体积等均有很大影响。

1.2场地设计标高的确定方法有几种？它们有何区别？答：（1）满足生产工艺和运输的要求（2）尽量利用地形，分区或分台阶布置，分别确定不同的设计标高（3）场地内挖填方平衡，土方运输量最少（4）要有一定泄水坡度（大于等于2%），使能满足排水要求（5）要考虑最高洪水位的影响3何为最佳设计平面？最佳设计平面如何设定？答：最佳设计平面就是满足建筑规划、生产工艺和运输要求以及场地排水等前提下，使场内挖方量和填方量平衡，并使总的土方工程量最小的场地设计平面。

设定要求：（1）与已有建筑物的标高相适应。

满足生产工艺和运输的要求。

（2）尽量利用地形，以减少填挖方的数量。

（3）根据具体条件，争取场内挖同填相平衡，以降低土方运输费用。

（4）要有一定的泄水坡度。

以满足排水要求。

4试述土方调配表上作业法的设计步骤。

答：（1）编制初始调配方案（2）最优方案判别（3）方案的调整1.3试述影响边坡稳定的因素有哪些？并说明原因。

答：a.土质，土质粘聚力越大边坡越稳定，边坡可陡些；b.挖土深度，深度越大，产生滑移土体越重，边坡越不稳定；c.施工期边坡上的荷载，动荷载静荷载增加了边坡的剪应力；d.土的含水率及排水情况，土的含水率越大，土体自重增加土体抗剪强度下降；e.边坡留置时间，留置时间越长边坡越稳定。

1.4土壁支护有哪些形式？答：土壁支护，有三种类型：加固型支护、支挡型支护以及梁中类型支护结合使用的混合型支护。

支护型——将支护墙（排桩）作为主要受力构件，支护型基坑支护包括板桩墙，排桩，地下连续墙等。

加固型——充分利用加固土体的强度，加固型包括水泥搅拌桩，高压旋喷桩，注浆和树根桩等。

1.5试述水泥土重力式支护结构的设计要点。

答：整体稳定、抗倾覆稳定、抗滑移稳定、位移等，有时还应验算抗渗、墙体应力、地基强度等。

建筑物室内外地坪的设计标高确定
设计地面的标高是指场地经过平整后形成的设计地面的控制性高程。

1)对于较为平坦不进行平整的场地，建筑物的室内地坪标高取建筑物室外场地设计标高(散水坡脚标高)的最大值加上室内外地坪的最小高差，建筑物室外散水坡脚标高可根据地形读取。

2)对于建筑群两端的地形标高落差较大、未加平整的场地，建筑物的室内地坪标高取建筑物室外场地设计标高的平均值加上室内外地坪的最小高差
3)对于经过平整的场地，建筑物的室外地坪标高等于设计地面标高，建筑物室内地坪标高的确定可根据最高点、平均值或最低处标高加上室内外地坪的最小高差来确定。

4)对于周边道路坡度较大的建筑物，如果建筑物面向道路较高一侧有出入口，则建筑物的室内地坪标高应根据出入口对应的较高处的道路标高推算后加上室内外地坪最小高差来确定；如果建筑物面向道路较高一侧不设置出人口，则可根据基地地形标高推算后加上室内外地坪最小高差来确定。

五、场地标高表示方法为排雨水畅快，场地总要做成坡地，坡度据设计需要而定，表示方法有下列四种。

(一)箭头表示法用箭头表示坡向，场地及建筑室外四角各角点注写标高。

(二)标高记忆法凡是角点都注写标高，不画箭头，由此可看出地面各点高低关系。

(三)坡面分解法绘出地面不同坡度的各个分界线，但此线不是等高线，线的两端注写标高。

(四)等高线法地面上同一标高的点相连成线，用曲线 (或直线)描绘柔性地面(如土地、沥青路面)用直线描绘刚性地面(如砖石铺装或混凝土地面)。

六、土方计算及场地处理(一)土方计算方格计算法把规划范围地面划分成若干正方格。

方格每边长依照要求计算结果的精细程度决定边长，一般概算可采取20m格。

详细计算可采取5m格。

格的角点为十字交叉的点，称十字点。

十字点的右下方写现状地形标高，右上方写设计地形标高，左上方写设计标高之差，“+’’号代表填土深度。

“—”号代表挖土深度。

将每个小方格四个十字交叉点同为“—”或“+’’之和，就是这个小方格的填挖土方量，并把每个挖填土方量方格标出。

最后填挖土总量可求得。

(二)土方计算断面计算法遇到长条地带，可以采用道路工程的土方计算法，按10~30m一段，分段测出分段线的起伏变换点的标高。

将分段长度乘分段中点梯形面积之和，再将积累相加，即土方总量。

（三）土方平衡后，坡地道路与建筑关系（四）土方平衡路坎护坡场地设计中用挡土墙保护场地和自然山坡，挡土墙的高度通常为1.5~3.0m，为了建筑道路的安全，防止塌方，应做好土石等护坡。

七、施工中土方工程主要工程土方工程包括多项内容，前述地面的填高、降低的土方计算是其中最重要的一项，此外，在施工过程中，还有多种工程铲土或需土，需要分项计算。

这些主要工程有以下几种。

(一)房心填土通常建筑物室内地坪高于室外地面。

住宅首层地面一般高于室外0．6—0．9m，公共建筑室内外高差也在0．15m以上。

(二)基础出土基础构造所占部分相应取出之土方即基础出土土方量。
