场地设计标高的确定

场地设计标高确定方法一、收集基础资料1. 地形地貌：了解项目所在地的地形特征，如山地、丘陵、平原等，为后续标高设计提供依据。

2. 水文地质：收集项目周边的水文地质资料，包括地下水位、地表水系、土壤类型等。

3. 气象资料：了解项目所在地的气候特点，如年降水量、蒸发量、气温等。

4. 邻近设施：调查周边建筑物、道路、管网等设施的标高情况，以便于场地标高与周边设施的衔接。

二、确定设计原则1. 安全性：确保场地设计标高能够满足防洪、排涝、防塌陷等安全要求。

2. 经济性：在满足使用功能的前提下，尽量降低土石方工程量，减少投资。

3. 合理性：充分考虑地形地貌、水文地质等因素，使场地标高与周边环境相协调。

4. 可实施性：确保场地标高设计在施工过程中具有可行性，便于施工操作。

三、计算场地设计标高1. 初步确定场地设计标高范围：根据地形地貌、水文地质等基础资料，初步确定场地设计标高的上限和下限。

2. 确定设计标高计算方法：根据项目特点，选择合适的设计标高计算方法，如平均高程法、最小二乘法、加权平均法等。

3. 计算场地设计标高：运用所选计算方法，结合地形地貌、水文地质等因素，计算出场地设计标高。

四、场地设计标高调整与优化1. 分析计算结果：对比初步确定的场地设计标高范围，分析计算结果的合理性。

2. 考虑影响因素：结合地形地貌、水文地质、邻近设施等因素，对场地设计标高进行调整。

3. 优化设计：在确保安全、经济、合理的前提下，对场地设计标高进行优化，使其更加符合项目需求。

场地设计标高确定方法五、实地踏勘与验证1. 实地考察：设计团队需亲自前往现场，对地形地貌、水文地质等情况进行实地考察，验证前期收集资料的准确性。

2. 采样分析：对土壤、水体等进行采样分析，以获取更详细的地质信息，为标高设计提供科学依据。

3. 评估风险：根据实地考察结果，评估可能存在的风险，如地质灾害、环境污染等，并在标高设计中予以考虑。

六、多方沟通与协调1. 与政府部门沟通：了解当地规划、水利、环保等政策要求，确保场地设计标高符合法律法规。

场地标高选择计算场地标高选择是一个重要的工程设计问题，涉及到土方工程、场地排水、建造成本等多个方面。

在选择场地标高时，需要综合考虑以上因素，以得出最优的标高方案。

以下是一些计算方法，可供参考。

1.考虑土方工程量在选择场地标高时，一个重要的因素是土方工程量。

土方工程量可以根据场地的高程和设计标高计算得出，计算公式如下：Q = [(h1-h2)×Axbyc] - (A1x1b1y1c1) - (A2x2b2y2c2)其中：Q为土方工程量，单位为立方米；h1为场地最低点的高程，单位为米；h2为场地最高点的高程，单位为米；Axbyc为场地的面积，其中A为长度，B为宽度，C为平均填挖深度，单位为平方米；(Ax1by1c1)为挖方区域的面积及平均填挖深度，单位为平方米；(A2x2by2c2)为填方区域的面积及平均填挖深度，单位为平方米；x1、y1为挖方区域的长度和宽度，单位为米；x2、y2为填方区域的长度和宽度，单位为米。

在计算土方工程量时，需要以图纸为基础，综合考虑各因素对标高的影响。

在确定最优标高时，应当尽可能使土方工程量最小化。

2.考虑场地排水标高的选择也直接影响到场地的排水情况。

为了保证场地排水顺畅，应尽量选择较高的标高，以减少场地内部的汇水面积。

但是，如果标高过高，可能会导致雨水无法顺利排出，从而影响场地的使用效果。

因此，在选择标高时，需要充分考虑场地的地形、气候等条件，以得出最优方案。

3.考虑建造成本除了土方工程量和场地排水之外，建造成本也是选择场地标高时需要考虑的因素之一。

较高的标高意味着需要更多的土方工程量，进而增加建设成本。

因此，在选择标高时，需要综合考虑土方工程量、场地排水和建造成本三个因素，以得出最优方案。

在实际操作中，可以采用一些软件工具来进行计算。

例如，AutoCAD软件可以根据设计图纸进行精确计算，可以大大提高计算效率和准确性。

同时，一些专门针对场地设计计算的软件也可以提供更为全面和准确的服务。

确定竖向场地设计标高考虑五大因素发帖人: my198442 点击率: 972在竖向布置中，合理确定场地标高和建筑物、构筑物、铁路、道路的标高，是一项重要任务。

而在确定设计标高时，必须综合考虑以下主要因素：(一)方便生产上的联系生产上的联系要求，保证车间之间有良好的运输装卸条件。

对于生产上有密切联系的车间、仓库、堆场，其设计标高要与相互之间所采用的运输方式相适应，使进入车间的铁路、道路具有合适的标高和坡度。

对于管线较多的工厂，还要考虑地下管道的埋没深度对竖向标高的要求。

在坡地，联系密切的建筑物宜组合布置在同一台阶上。

为了保证生产使用要求，生产车间的地面，一般不宜设台阶或斜坡。

但当场地地形复杂，进入车间的运输线路标高不能与车间地面标高相同时，若生产上的联系许可，车间的地面方可采用台阶。

(二)与交通运输及排水设施相协调符合厂内、外铁路、道路、排水设施等对连接点的竖向标高要求，并使厂内外运输线路具有合理的横、纵断面。

在改、扩建工厂中，还须考虑新旧厂区的衔接问题。

(三)满足排水和防洪要求场地应该考虑排水系统对设计标高的要求。

一般平整场地的表面，均应具有不小于3‰的坡度，以保证排除雨水。

在确定道路标高时，应使雨水从车间、仓库、堆场排向路面或道路两侧的明构。

室内外地坪的高差，应保证雨水不倒灌到建筑物内，并考虑生产联系和运输装卸的方便。

一般建筑物的室内地坪标高，应高出建筑物室外散水坡脚标高15厘米以上。

露天堆场等的地面标高应高出周围场地，并没有≥5‰的排水坡度。

有贵重设备、材料或受水淹后对生产损失很大的车间、仓库地坪标高，宜略高于一般车间、仓库。

对于全厂起控制作用的主要生产车间或重型厂房，在考虑车间设计标高时，应注意地基下沉，以免造成今后室内地坪低于室外地坪的不合理现象。

引入建筑物的铁路轨顶标高，应根据生产和铁路运输装卸要求而定。

一般情况下，轨顶标高宜与建筑物地坪标高相同。

(四)土石方工程量较小尽量使全厂土石方平衡和工程量较小。

场地设计标高的基本要求#### 引言嘿，朋友们！你有没有经历过这样的事儿呀？比如参加一场户外活动，场地要么坑坑洼洼积水严重，要么布局混乱让人找不着北，体验感那叫一个差。

又或者你负责筹备一个展会，结果场地设计标高没弄好，展示效果大打折扣。

其实呀，场地设计标高可是个相当重要的环节呢，它就像搭建一座大厦的基石，基础没打好，上面的“建筑”可就不稳啦。

今天呢，咱就好好唠唠场地设计标高的那些基本要求，掌握了这些，以后不管是搞活动还是做项目，都能让场地安排得妥妥当当，发挥出最佳效果哦，可实用啦！#### 主要要求**1. 符合地形地貌特点**- **核心点**：场地设计标高得充分考虑所在场地的地形地貌，顺势而为，让设计与自然环境和谐融合。

- **为什么重要？** 想象一下啊，如果场地在一个山坡上，你却非要设计成一马平川的标高，那可就麻烦咯。

可能得大规模填方或者挖方，不仅成本高得吓人，还容易破坏原本地形的稳定性，引发水土流失啥的。

就好比给一个瘦高个儿硬套上一件超大号的衣服，怎么看都不协调呀。

据统计，因不考虑地形地貌强行设计标高，导致后期场地修复成本增加30% - 50%的情况可不少见呢。

- **具体怎么做？** 首先呢，得请专业的测量团队对场地进行详细的地形测量，拿到精准的地形图。

然后根据地形的起伏、坡度等情况来确定合理的标高。

比如是山坡地，那就可以设计成阶梯式的标高，既利用了地形，又能打造出独特的空间层次感。

要是有低洼处，看看能不能巧妙设计成水景区域，而不是一味填平。

- **常见误区或注意事项**：误区就是有些人觉得只要把场地弄平就行，不管原来的地形是啥样。

可别这么干呀，这样会破坏生态平衡的。

解决思路就是多和专业人士沟通，尊重自然地形，在满足使用功能的前提下，尽量保留原地形的特色。

**2. 满足排水需求**- **核心点**：确保场地设计标高能够让雨水顺利排出，避免积水影响场地使用。

- **为什么重要？** 你想想看，要是下一场雨，场地就变成了“小水塘”，那活动还咋搞呀？人走在上面湿哒哒的，设备也可能被泡坏。

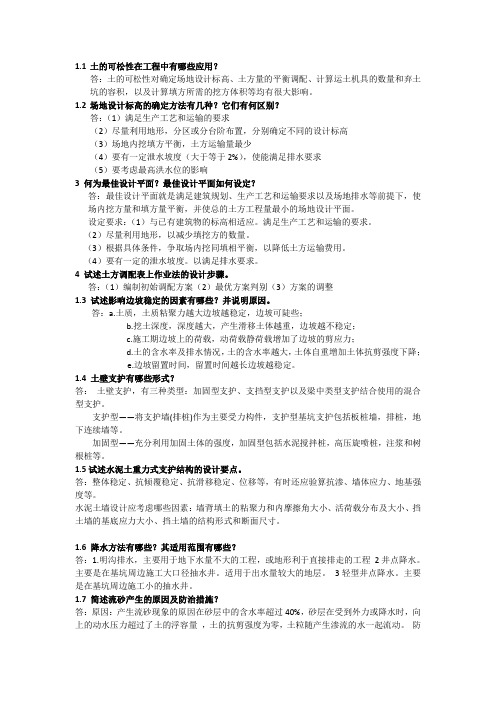

1.1土的可松性在工程中有哪些应用？答：土的可松性对确定场地设计标高、土方量的平衡调配、计算运土机具的数量和弃土坑的容积，以及计算填方所需的挖方体积等均有很大影响。

1.2场地设计标高的确定方法有几种？它们有何区别？答：（1）满足生产工艺和运输的要求（2）尽量利用地形，分区或分台阶布置，分别确定不同的设计标高（3）场地内挖填方平衡，土方运输量最少（4）要有一定泄水坡度（大于等于2%），使能满足排水要求（5）要考虑最高洪水位的影响3何为最佳设计平面？最佳设计平面如何设定？答：最佳设计平面就是满足建筑规划、生产工艺和运输要求以及场地排水等前提下，使场内挖方量和填方量平衡，并使总的土方工程量最小的场地设计平面。

设定要求：（1）与已有建筑物的标高相适应。

满足生产工艺和运输的要求。

（2）尽量利用地形，以减少填挖方的数量。

（3）根据具体条件，争取场内挖同填相平衡，以降低土方运输费用。

（4）要有一定的泄水坡度。

以满足排水要求。

4试述土方调配表上作业法的设计步骤。

答：（1）编制初始调配方案（2）最优方案判别（3）方案的调整1.3试述影响边坡稳定的因素有哪些？并说明原因。

答：a.土质，土质粘聚力越大边坡越稳定，边坡可陡些；b.挖土深度，深度越大，产生滑移土体越重，边坡越不稳定；c.施工期边坡上的荷载，动荷载静荷载增加了边坡的剪应力；d.土的含水率及排水情况，土的含水率越大，土体自重增加土体抗剪强度下降；e.边坡留置时间，留置时间越长边坡越稳定。

1.4土壁支护有哪些形式？答：土壁支护，有三种类型：加固型支护、支挡型支护以及梁中类型支护结合使用的混合型支护。

支护型——将支护墙(排桩)作为主要受力构件，支护型基坑支护包括板桩墙，排桩，地下连续墙等。

加固型——充分利用加固土体的强度，加固型包括水泥搅拌桩，高压旋喷桩，注浆和树根桩等。

1.5试述水泥土重力式支护结构的设计要点。

答：整体稳定、抗倾覆稳定、抗滑移稳定、位移等，有时还应验算抗渗、墙体应力、地基强度等。

场地、建（构）筑物、道路和排水沟标高的确定场地、建(构)筑物、道路和排水沟标高的确定注意：在同一张图中应采用同一高程系统。

4．1．1场地标高1．当场地临水时，场地标高的最低点应高出河流常年洪水位标高0．5m，对于湖泊和海洋尚应增加波浪侵袭和壅水高度。

否则应采取工程措施，如砌筑防洪堤、防浪堤等。

其中河流常年洪水位标高系根据防洪标准确定。

2．当场地与城市道路有一段距离时，场地标高与已有城市道路标高应衔接，该段道路的坡度应控制在 0．3％～8％之间。

3．当场地紧挨城市道路时，场地红线处的标高应高出城市道路中心线标高 200～400mm。

4．场地的地面坡度、道路坡度、场地的地面形式；5．地形坡度比较大的地方，先要进行场地平整，在平整时应当注意地下水的深度和土方量的平衡。

必要时用方格网或断面图来计算土方量。

4．1．2建筑物室内±0．00标高建筑物室内±0．00 标高，应根据该建筑物所处的场地整平最高点标高确定，而该建筑物散水的标高一般宜高出该点200mm 左右，散水的标高可以随室外场地坡度的变化而变化。

但散水标高不应高于室内陆坪的防潮层，也不能使建筑物的基础埋深小于当地的冰冻线深度。

散水标高加上室内外高差就是室内±0．00 标高。

室内外高差可以根据该建筑物是否通行车辆决定，需要通行车辆的，室内外高差宜为 150m；不需要通行车辆的，可为 300～900mm；有半地下室或有特殊要求的例外。

4．1．3道路标高确定场地设计标高和建筑物±0．00 标高后，进而确定道路标高。

因为建筑物占地面积大，标高定得是否合理，不但涉及土方量的大小，对环境、美观也会有所影响，而道路标高的影响则较小。

确定道路标高时，应使道路有合理的横、纵断面，但更重要的是，应使建筑物周围的雨水及场地的雨水，能够顺畅便捷地排向路面或道路两侧的明沟。

这就要求建筑物的室外地坪至路边应有0．5％～2％的坡度，以及场地有大于0．3％的坡度坡向道路或路边沟。

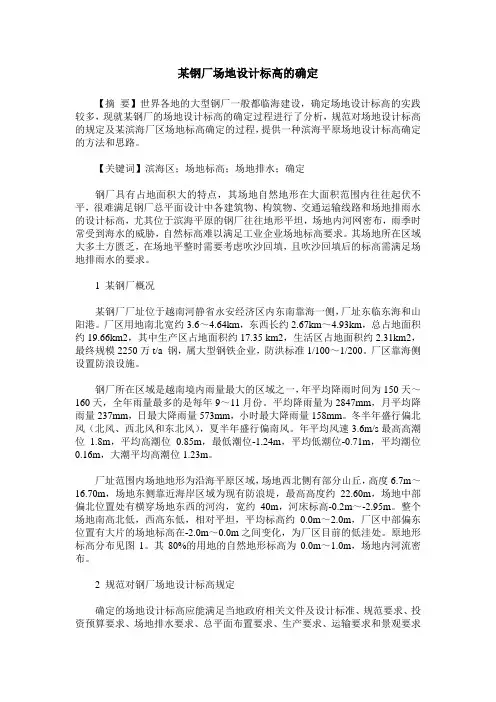

某钢厂场地设计标高的确定【摘要】世界各地的大型钢厂一般都临海建设，确定场地设计标高的实践较多，现就某钢厂的场地设计标高的确定过程进行了分析，规范对场地设计标高的规定及某滨海厂区场地标高确定的过程，提供一种滨海平原场地设计标高确定的方法和思路。

【关键词】滨海区；场地标高；场地排水；确定钢厂具有占地面积大的特点，其场地自然地形在大面积范围内往往起伏不平，很难满足钢厂总平面设计中各建筑物、构筑物、交通运输线路和场地排雨水的设计标高，尤其位于滨海平原的钢厂往往地形平坦，场地内河网密布，雨季时常受到海水的威胁，自然标高难以满足工业企业场地标高要求。

其场地所在区域大多土方匮乏，在场地平整时需要考虑吹沙回填，且吹沙回填后的标高需满足场地排雨水的要求。

1 某钢厂概况某钢厂厂址位于越南河静省永安经济区内东南靠海一侧，厂址东临东海和山阳港。

厂区用地南北宽约3.6～4.64km，东西长约2.67km～4.93km，总占地面积约19.66km2，其中生产区占地面积约17.35 km2，生活区占地面积约2.31km2，最终规模2250万t/a 钢，属大型钢铁企业，防洪标准1/100～1/200。

厂区靠海侧设置防浪设施。

钢厂所在区域是越南境内雨量最大的区域之一，年平均降雨时间为150天～160天，全年雨量最多的是每年9～11月份。

平均降雨量为2847mm，月平均降雨量237mm，日最大降雨量573mm，小时最大降雨量158mm。

冬半年盛行偏北风（北风、西北风和东北风），夏半年盛行偏南风。

年平均风速3.6m/s最高高潮位 1.8m，平均高潮位0.85m，最低潮位-1.24m，平均低潮位-0.71m，平均潮位0.16m，大潮平均高潮位1.23m。

厂址范围内场地地形为沿海平原区域，场地西北侧有部分山丘，高度6.7m～16.70m，场地东侧靠近海岸区域为现有防浪堤，最高高度约22.60m，场地中部偏北位置处有横穿场地东西的河沟，宽约40m，河床标高-0.2m～-2.95m。

土方工程场地设计标高的确定场地设计标高是进行场地平整和土方量计算的依据，也是总施工图规划和土方竖向设计的依据。

合理确定场地的设计标高，对减少土方量、节约土方运输费用、加快施工进度等都有重要的意义。

选择设计标高时应满足生产工艺和运输的要求；尽量利用地形，使场内挖填平衡，以减少土方运输费用；要有一定的泄水坡度（≥2‰），满足排水要求；考虑最高洪水位的影响。

场地设计标高一般应在设计文件上规定，若设计文件没有规定，可按下述步骤和方法确定。

一、划分土方计算方格网划分方格网的基本步骤:①在一定比例尺的地形图上，根据平整场地的范围划分方格网；②根据地形变化程度及要求的计算精度，确定方格网的边长，一般取10～40m，地形复杂取小值，地形平坦取大值，一般取边长为20m；③在各方格的左上方逐一标出其角点的编号，以便进行计算。

二、计算各角点的实际标高各角点的实际标高也称为角点的自然地面标高，可根据地形图上相邻两等高线的高程，用“数解法”或“图解法”求得各角点的标高。

三、计算场地的设计标高按照场地内挖填方平衡的原则，用下式计算场地平整的设计标高。

——一个方格独有的角点标高；式中H1H——两个方格共有的角点标高；2——三个方格共有的角点标高；H3——四个方格共有的角点标高；H4N——方格数；∑——表示代数和。

四、场地设计标高的调整是一理论值，实际上还需要考虑以下因素进行调按上式计算的设计标高H整。

1.土的可松性影响由于土具有可松性，按理论计算出的H进行施工，填土会有剩余，需相应地提高设计标高，如图1.1所示。

若Δh 为土的可松性引起设计标高的增加值，则设计标高调整后的总挖方体积V′W为总填方体积为而所以移项整理得当VW ＝Vt时，上式化为故考虑土的可松性后，场地设计标高应调整为图1.1 设计标高调整计算（a）理论设计标高；（b）调整设计标高2.借土或弃土的影响由于场地内大型基坑挖出的土方、修筑路堤填高的土方，以及从经济角度比较，将部分挖方就近弃于场外（简称弃土）或将部分填方就近取土于场外（简称借土）等，均会引起挖填土方量的变化。
