场地设计标高确定方法

场地设计标高确定方法一、收集基础资料1. 地形地貌：了解项目所在地的地形特征，如山地、丘陵、平原等，为后续标高设计提供依据。

2. 水文地质：收集项目周边的水文地质资料，包括地下水位、地表水系、土壤类型等。

3. 气象资料：了解项目所在地的气候特点，如年降水量、蒸发量、气温等。

4. 邻近设施：调查周边建筑物、道路、管网等设施的标高情况，以便于场地标高与周边设施的衔接。

二、确定设计原则1. 安全性：确保场地设计标高能够满足防洪、排涝、防塌陷等安全要求。

2. 经济性：在满足使用功能的前提下，尽量降低土石方工程量，减少投资。

3. 合理性：充分考虑地形地貌、水文地质等因素，使场地标高与周边环境相协调。

4. 可实施性：确保场地标高设计在施工过程中具有可行性，便于施工操作。

三、计算场地设计标高1. 初步确定场地设计标高范围：根据地形地貌、水文地质等基础资料，初步确定场地设计标高的上限和下限。

2. 确定设计标高计算方法：根据项目特点，选择合适的设计标高计算方法，如平均高程法、最小二乘法、加权平均法等。

3. 计算场地设计标高：运用所选计算方法，结合地形地貌、水文地质等因素，计算出场地设计标高。

四、场地设计标高调整与优化1. 分析计算结果：对比初步确定的场地设计标高范围，分析计算结果的合理性。

2. 考虑影响因素：结合地形地貌、水文地质、邻近设施等因素，对场地设计标高进行调整。

3. 优化设计：在确保安全、经济、合理的前提下，对场地设计标高进行优化，使其更加符合项目需求。

场地设计标高确定方法五、实地踏勘与验证1. 实地考察：设计团队需亲自前往现场，对地形地貌、水文地质等情况进行实地考察，验证前期收集资料的准确性。

2. 采样分析：对土壤、水体等进行采样分析，以获取更详细的地质信息，为标高设计提供科学依据。

3. 评估风险：根据实地考察结果，评估可能存在的风险，如地质灾害、环境污染等，并在标高设计中予以考虑。

六、多方沟通与协调1. 与政府部门沟通：了解当地规划、水利、环保等政策要求，确保场地设计标高符合法律法规。

场地标高选择计算场地标高选择是一个重要的工程设计问题，涉及到土方工程、场地排水、建造成本等多个方面。

在选择场地标高时，需要综合考虑以上因素，以得出最优的标高方案。

以下是一些计算方法，可供参考。

1.考虑土方工程量在选择场地标高时，一个重要的因素是土方工程量。

土方工程量可以根据场地的高程和设计标高计算得出，计算公式如下：Q = [(h1-h2)×Axbyc] - (A1x1b1y1c1) - (A2x2b2y2c2)其中：Q为土方工程量，单位为立方米；h1为场地最低点的高程，单位为米；h2为场地最高点的高程，单位为米；Axbyc为场地的面积，其中A为长度，B为宽度，C为平均填挖深度，单位为平方米；(Ax1by1c1)为挖方区域的面积及平均填挖深度，单位为平方米；(A2x2by2c2)为填方区域的面积及平均填挖深度，单位为平方米；x1、y1为挖方区域的长度和宽度，单位为米；x2、y2为填方区域的长度和宽度，单位为米。

在计算土方工程量时，需要以图纸为基础，综合考虑各因素对标高的影响。

在确定最优标高时，应当尽可能使土方工程量最小化。

2.考虑场地排水标高的选择也直接影响到场地的排水情况。

为了保证场地排水顺畅，应尽量选择较高的标高，以减少场地内部的汇水面积。

但是，如果标高过高，可能会导致雨水无法顺利排出，从而影响场地的使用效果。

因此，在选择标高时，需要充分考虑场地的地形、气候等条件，以得出最优方案。

3.考虑建造成本除了土方工程量和场地排水之外，建造成本也是选择场地标高时需要考虑的因素之一。

较高的标高意味着需要更多的土方工程量，进而增加建设成本。

因此，在选择标高时，需要综合考虑土方工程量、场地排水和建造成本三个因素，以得出最优方案。

在实际操作中，可以采用一些软件工具来进行计算。

例如，AutoCAD软件可以根据设计图纸进行精确计算，可以大大提高计算效率和准确性。

同时，一些专门针对场地设计计算的软件也可以提供更为全面和准确的服务。

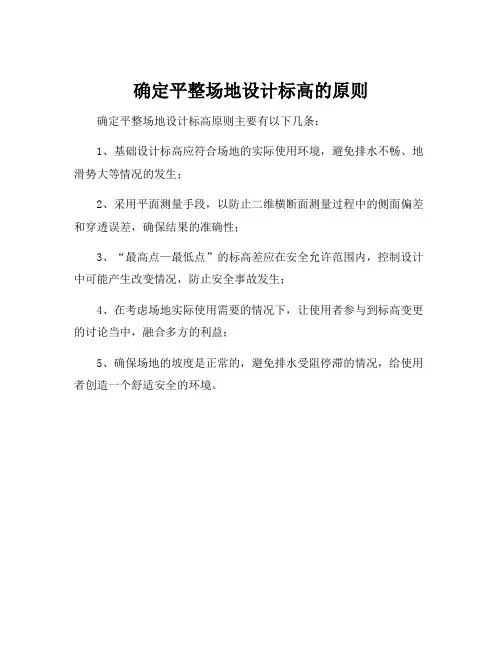

确定平整场地设计标高的原则确定平整场地设计标高原则主要有以下几条：
1、基础设计标高应符合场地的实际使用环境，避免排水不畅、地滑势大等情况的发生；
2、采用平面测量手段，以防止二维横断面测量过程中的侧面偏差和穿透误差，确保结果的准确性；
3、“最高点—最低点”的标高差应在安全允许范围内，控制设计中可能产生改变情况，防止安全事故发生；
4、在考虑场地实际使用需要的情况下，让使用者参与到标高变更的讨论当中，融合多方的利益；
5、确保场地的坡度是正常的，避免排水受阻停滞的情况，给使用者创造一个舒适安全的环境。

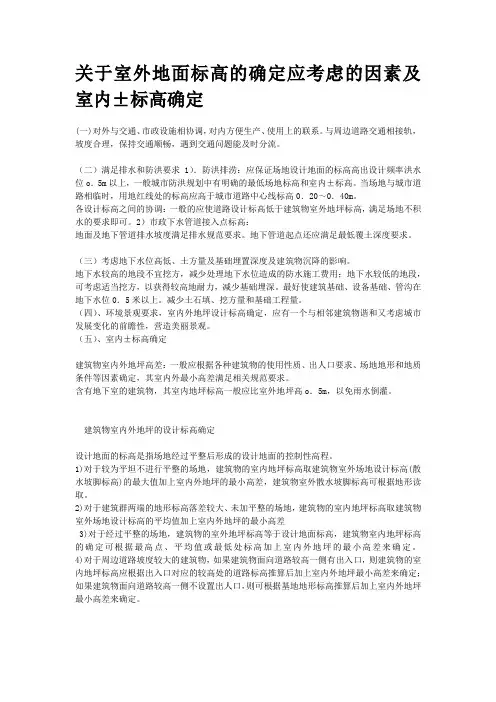

关于室外地面标高的确定应考虑的因素及室内±标高确定(一)对外与交通、市政设施相协调，对内方便生产、使用上的联系。

与周边道路交通相接轨，坡度合理，保持交通顺畅，遇到交通问题能及时分流。

（二）满足排水和防洪要求1）．防洪排涝：应保证场地设计地面的标高高出设计频率洪水位o．5m以上，一般城市防洪规划中有明确的最低场地标高和室内±标高。

当场地与城市道路相临时，用地红线处的标高应高于城市道路中心线标高0．20～0．40m。

各设计标高之间的协调：一般的应使道路设计标高低于建筑物室外地坪标高，满足场地不积水的要求即可。

2）市政下水管道接入点标高：地面及地下管道排水坡度满足排水规范要求。

地下管道起点还应满足最低覆土深度要求。

（三）考虑地下水位高低、土方量及基础埋置深度及建筑物沉降的影响。

地下水较高的地段不宜挖方，减少处理地下水位造成的防水施工费用；地下水较低的地段，可考虑适当挖方，以获得较高地耐力，减少基础埋深。

最好使建筑基础、设备基础、管沟在地下水位0．5米以上。

减少土石填、挖方量和基础工程量。

（四）、环境景观要求，室内外地坪设计标高确定，应有一个与相邻建筑物谐和又考虑城市发展变化的前瞻性，营造美丽景观。

（五）、室内±标高确定建筑物室内外地坪高差：一般应根据各种建筑物的使用性质、出人口要求、场地地形和地质条件等因素确定，其室内外最小高差满足相关规范要求。

含有地下室的建筑物，其室内地坪标高一般应比室外地坪高o．5m，以免雨水倒灌。

建筑物室内外地坪的设计标高确定设计地面的标高是指场地经过平整后形成的设计地面的控制性高程。

1)对于较为平坦不进行平整的场地，建筑物的室内地坪标高取建筑物室外场地设计标高(散水坡脚标高)的最大值加上室内外地坪的最小高差，建筑物室外散水坡脚标高可根据地形读取。

2)对于建筑群两端的地形标高落差较大、未加平整的场地，建筑物的室内地坪标高取建筑物室外场地设计标高的平均值加上室内外地坪的最小高差3)对于经过平整的场地，建筑物的室外地坪标高等于设计地面标高，建筑物室内地坪标高的确定可根据最高点、平均值或最低处标高加上室内外地坪的最小高差来确定。

场地、建（构）筑物、道路和排水沟标高的确定场地、建(构)筑物、道路和排水沟标高的确定注意：在同一张图中应采用同一高程系统。

4．1．1场地标高1．当场地临水时，场地标高的最低点应高出河流常年洪水位标高0．5m，对于湖泊和海洋尚应增加波浪侵袭和壅水高度。

否则应采取工程措施，如砌筑防洪堤、防浪堤等。

其中河流常年洪水位标高系根据防洪标准确定。

2．当场地与城市道路有一段距离时，场地标高与已有城市道路标高应衔接，该段道路的坡度应控制在 0．3％～8％之间。

3．当场地紧挨城市道路时，场地红线处的标高应高出城市道路中心线标高 200～400mm。

4．场地的地面坡度、道路坡度、场地的地面形式；5．地形坡度比较大的地方，先要进行场地平整，在平整时应当注意地下水的深度和土方量的平衡。

必要时用方格网或断面图来计算土方量。

4．1．2建筑物室内±0．00标高建筑物室内±0．00 标高，应根据该建筑物所处的场地整平最高点标高确定，而该建筑物散水的标高一般宜高出该点200mm 左右，散水的标高可以随室外场地坡度的变化而变化。

但散水标高不应高于室内陆坪的防潮层，也不能使建筑物的基础埋深小于当地的冰冻线深度。

散水标高加上室内外高差就是室内±0．00 标高。

室内外高差可以根据该建筑物是否通行车辆决定，需要通行车辆的，室内外高差宜为 150m；不需要通行车辆的，可为 300～900mm；有半地下室或有特殊要求的例外。

4．1．3道路标高确定场地设计标高和建筑物±0．00 标高后，进而确定道路标高。

因为建筑物占地面积大，标高定得是否合理，不但涉及土方量的大小，对环境、美观也会有所影响，而道路标高的影响则较小。

确定道路标高时，应使道路有合理的横、纵断面，但更重要的是，应使建筑物周围的雨水及场地的雨水，能够顺畅便捷地排向路面或道路两侧的明沟。

这就要求建筑物的室外地坪至路边应有0．5％～2％的坡度，以及场地有大于0．3％的坡度坡向道路或路边沟。

土方工程场地设计标高的确定场地设计标高是进行场地平整和土方量计算的依据，也是总施工图规划和土方竖向设计的依据。

合理确定场地的设计标高，对减少土方量、节约土方运输费用、加快施工进度等都有重要的意义。

选择设计标高时应满足生产工艺和运输的要求；尽量利用地形，使场内挖填平衡，以减少土方运输费用；要有一定的泄水坡度（≥2‰），满足排水要求；考虑最高洪水位的影响。

场地设计标高一般应在设计文件上规定，若设计文件没有规定，可按下述步骤和方法确定。

一、划分土方计算方格网划分方格网的基本步骤:①在一定比例尺的地形图上，根据平整场地的范围划分方格网；②根据地形变化程度及要求的计算精度，确定方格网的边长，一般取10～40m，地形复杂取小值，地形平坦取大值，一般取边长为20m；③在各方格的左上方逐一标出其角点的编号，以便进行计算。

二、计算各角点的实际标高各角点的实际标高也称为角点的自然地面标高，可根据地形图上相邻两等高线的高程，用“数解法”或“图解法”求得各角点的标高。

三、计算场地的设计标高按照场地内挖填方平衡的原则，用下式计算场地平整的设计标高。

——一个方格独有的角点标高；式中H1H——两个方格共有的角点标高；2——三个方格共有的角点标高；H3——四个方格共有的角点标高；H4N——方格数；∑——表示代数和。

四、场地设计标高的调整是一理论值，实际上还需要考虑以下因素进行调按上式计算的设计标高H整。

1.土的可松性影响由于土具有可松性，按理论计算出的H进行施工，填土会有剩余，需相应地提高设计标高，如图1.1所示。

若Δh 为土的可松性引起设计标高的增加值，则设计标高调整后的总挖方体积V′W为总填方体积为而所以移项整理得当VW ＝Vt时，上式化为故考虑土的可松性后，场地设计标高应调整为图1.1 设计标高调整计算（a）理论设计标高；（b）调整设计标高2.借土或弃土的影响由于场地内大型基坑挖出的土方、修筑路堤填高的土方，以及从经济角度比较，将部分挖方就近弃于场外（简称弃土）或将部分填方就近取土于场外（简称借土）等，均会引起挖填土方量的变化。

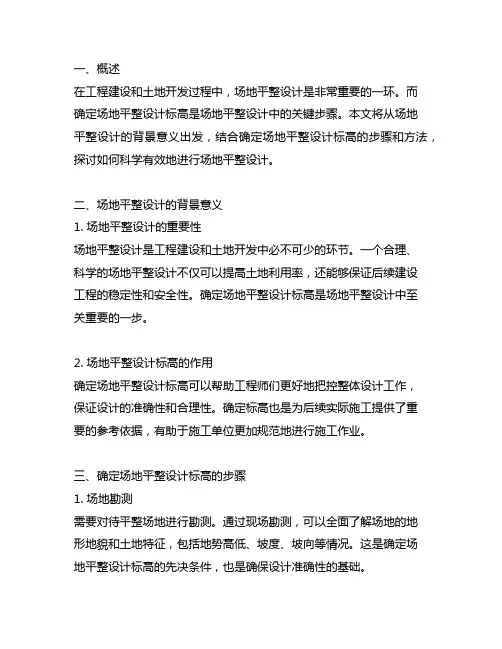

一、概述在工程建设和土地开发过程中，场地平整设计是非常重要的一环。

而确定场地平整设计标高是场地平整设计中的关键步骤。

本文将从场地平整设计的背景意义出发，结合确定场地平整设计标高的步骤和方法，探讨如何科学有效地进行场地平整设计。

二、场地平整设计的背景意义1. 场地平整设计的重要性场地平整设计是工程建设和土地开发中必不可少的环节。

一个合理、科学的场地平整设计不仅可以提高土地利用率，还能够保证后续建设工程的稳定性和安全性。

确定场地平整设计标高是场地平整设计中至关重要的一步。

2. 场地平整设计标高的作用确定场地平整设计标高可以帮助工程师们更好地把控整体设计工作，保证设计的准确性和合理性。

确定标高也是为后续实际施工提供了重要的参考依据，有助于施工单位更加规范地进行施工作业。

三、确定场地平整设计标高的步骤1. 场地勘测需要对待平整场地进行勘测。

通过现场勘测，可以全面了解场地的地形地貌和土地特征，包括地势高低、坡度、坡向等情况。

这是确定场地平整设计标高的先决条件，也是确保设计准确性的基础。

2. 场地分析在进行勘测的基础上，对场地进行全面分析。

需要考虑到场地的地质、土质、水文等相关因素，分析场地的承载能力、稳定性等情况，为确定标高提供数据支持。

3. 标高确定基于勘测和分析的数据，结合设计要求和功能需求，确定场地平整设计的标高。

在确定标高的过程中，需要充分考虑到场地的整体平整度和坡度要求，同时还需考虑到排水、防滑等相关因素。

要求标高设计符合工程规范和相关标准，保证设计的安全性和稳定性。

四、确定场地平整设计标高的方法1. 数字高程模型（DEM）技术利用现代地理信息技术，可以借助数字高程模型（DEM）技术进行场地平整设计标高的确定。

通过对场地地形的数字化建模和分析，可以快速准确地确定场地的标高，为后续设计工作提供重要的参考基础。

2. 工程测量技术传统的工程测量技术也可以用于场地平整设计标高的确定。

通过实地测量和测绘，获取场地地面的实际高程数据，结合仪器测量和人工观测的数据，确定场地平整设计的标高要求。

运动场竖向标高设计的确定方法及步骤1）.根据场地竖向标高设计确定基准点的图纸设计标高值。

2）.定义基准点实物的标高设计值。

3）.确定实物参照点与排水井的高差，以及实物参照点与内环排水沟最低点的高差。

4）.确保实物参照点与排水井的高差大于实物参照点与内环排水沟最低点的高差。

5）.同时保证运动场与实际地形结合最不利位置的条件，即保证运动场地形比结合部（比如结合部道路）地形要高。

实际操作中可以找出结合部最高点，确保运动场在此位置处标高高于结合部最高点。

竖向标高上限的确定
1）.确定接合部道路最高点与实物基准点之间的高差。

2）.根据场地结合部区域（比如铺砖区）的坡度值确定道路最高点与相应塑胶区域边缘的高差。

3）.确定运动场塑胶区域边缘与实物处设计高差。

4）.确保实物处运动场标高值与道路最高点处运动场标高值的差值（计算出）小于实物参考点与道路最高点的高程差（测量出）。

5）.可以根据实际需要调整铺砖区的坡度。

五、场地标高表示方法为排雨水畅快，场地总要做成坡地，坡度据设计需要而定，表示方法有下列四种。

(一)箭头表示法用箭头表示坡向，场地及建筑室外四角各角点注写标高。

(二)标高记忆法凡是角点都注写标高，不画箭头，由此可看出地面各点高低关系。

(三)坡面分解法绘出地面不同坡度的各个分界线，但此线不是等高线，线的两端注写标高。

(四)等高线法地面上同一标高的点相连成线，用曲线 (或直线)描绘柔性地面(如土地、沥青路面)用直线描绘刚性地面(如砖石铺装或混凝土地面)。

六、土方计算及场地处理(一)土方计算方格计算法把规划范围地面划分成若干正方格。

方格每边长依照要求计算结果的精细程度决定边长，一般概算可采取20m格。

详细计算可采取5m格。

格的角点为十字交叉的点，称十字点。

十字点的右下方写现状地形标高，右上方写设计地形标高，左上方写设计标高之差，“+’’号代表填土深度。

“—”号代表挖土深度。

将每个小方格四个十字交叉点同为“—”或“+’’之和，就是这个小方格的填挖土方量，并把每个挖填土方量方格标出。

最后填挖土总量可求得。

(二)土方计算断面计算法遇到长条地带，可以采用道路工程的土方计算法，按10~30m一段，分段测出分段线的起伏变换点的标高。

将分段长度乘分段中点梯形面积之和，再将积累相加，即土方总量。

（三）土方平衡后，坡地道路与建筑关系（四）土方平衡路坎护坡场地设计中用挡土墙保护场地和自然山坡，挡土墙的高度通常为1.5~3.0m，为了建筑道路的安全，防止塌方，应做好土石等护坡。

七、施工中土方工程主要工程土方工程包括多项内容，前述地面的填高、降低的土方计算是其中最重要的一项，此外，在施工过程中，还有多种工程铲土或需土，需要分项计算。

这些主要工程有以下几种。

(一)房心填土通常建筑物室内地坪高于室外地面。

住宅首层地面一般高于室外0．6—0．9m，公共建筑室内外高差也在0．15m以上。

(二)基础出土基础构造所占部分相应取出之土方即基础出土土方量。

关于室外地面标高的确定应考虑的因素及室内±0.000标高确定(一)对外与交通、市政设施相协调，对内方便生产、使用上的联系。

与周边道路交通相接轨，坡度合理，保持交通顺畅，遇到交通问题能及时分流。

（二）满足排水和防洪要求 1）．防洪排涝：应保证场地设计地面的标高高出设计频率洪水位o．5m以上，一般城市防洪规划中有明确的最低场地标高和室内±0.000标高。

当场地与城市道路相临时，用地红线处的标高应高于城市道路中心线标高0．20～0．40m。

各设计标高之间的协调：一般的应使道路设计标高低于建筑物室外地坪标高，满足场地不积水的要求即可。

2）市政下水管道接入点标高：地面及地下管道排水坡度满足排水规范要求。

地下管道起点还应满足最低覆土深度要求。

（三）考虑地下水位高低、土方量及基础埋置深度及建筑物沉降的影响。

地下水较高的地段不宜挖方，减少处理地下水位造成的防水施工费用；地下水较低的地段，可考虑适当挖方，以获得较高地耐力，减少基础埋深。

最好使建筑基础、设备基础、管沟在地下水位0．5米以上。

减少土石填、挖方量和基础工程量。

（四）、环境景观要求，室内外地坪设计标高确定，应有一个与相邻建筑物谐和又考虑城市发展变化的前瞻性，营造美丽景观。

（五）、室内±0.000标高确定建筑物室内外地坪高差：一般应根据各种建筑物的使用性质、出人口要求、场地地形和地质条件等因素确定，其室内外最小高差满足相关规范要求。

含有地下室的建筑物，其室内地坪标高一般应比室外地坪高o．5m，以免雨水倒灌。

建筑物室内外地坪的设计标高确定设计地面的标高是指场地经过平整后形成的设计地面的控制性高程。

1)对于较为平坦不进行平整的场地，建筑物的室内地坪标高取建筑物室外场地设计标高(散水坡脚标高)的最大值加上室内外地坪的最小高差，建筑物室外散水坡脚标高可根据地形读取。

2)对于建筑群两端的地形标高落差较大、未加平整的场地，建筑物的室内地坪标高取建筑物室外场地设计标高的平均值加上室内外地坪的最小高差3)对于经过平整的场地，建筑物的室外地坪标高等于设计地面标高，建筑物室内地坪标高的确定可根据最高点、平均值或最低处标高加上室内外地坪的最小高差来确定。
