设计标高确定方法

场地设计标高确定方法一、收集基础资料1. 地形地貌：了解项目所在地的地形特征，如山地、丘陵、平原等，为后续标高设计提供依据。

2. 水文地质：收集项目周边的水文地质资料，包括地下水位、地表水系、土壤类型等。

3. 气象资料：了解项目所在地的气候特点，如年降水量、蒸发量、气温等。

4. 邻近设施：调查周边建筑物、道路、管网等设施的标高情况，以便于场地标高与周边设施的衔接。

二、确定设计原则1. 安全性：确保场地设计标高能够满足防洪、排涝、防塌陷等安全要求。

2. 经济性：在满足使用功能的前提下，尽量降低土石方工程量，减少投资。

3. 合理性：充分考虑地形地貌、水文地质等因素，使场地标高与周边环境相协调。

4. 可实施性：确保场地标高设计在施工过程中具有可行性，便于施工操作。

三、计算场地设计标高1. 初步确定场地设计标高范围：根据地形地貌、水文地质等基础资料，初步确定场地设计标高的上限和下限。

2. 确定设计标高计算方法：根据项目特点，选择合适的设计标高计算方法，如平均高程法、最小二乘法、加权平均法等。

3. 计算场地设计标高：运用所选计算方法，结合地形地貌、水文地质等因素，计算出场地设计标高。

四、场地设计标高调整与优化1. 分析计算结果：对比初步确定的场地设计标高范围，分析计算结果的合理性。

2. 考虑影响因素：结合地形地貌、水文地质、邻近设施等因素，对场地设计标高进行调整。

3. 优化设计：在确保安全、经济、合理的前提下，对场地设计标高进行优化，使其更加符合项目需求。

场地设计标高确定方法五、实地踏勘与验证1. 实地考察：设计团队需亲自前往现场，对地形地貌、水文地质等情况进行实地考察，验证前期收集资料的准确性。

2. 采样分析：对土壤、水体等进行采样分析，以获取更详细的地质信息，为标高设计提供科学依据。

3. 评估风险：根据实地考察结果，评估可能存在的风险，如地质灾害、环境污染等，并在标高设计中予以考虑。

六、多方沟通与协调1. 与政府部门沟通：了解当地规划、水利、环保等政策要求，确保场地设计标高符合法律法规。

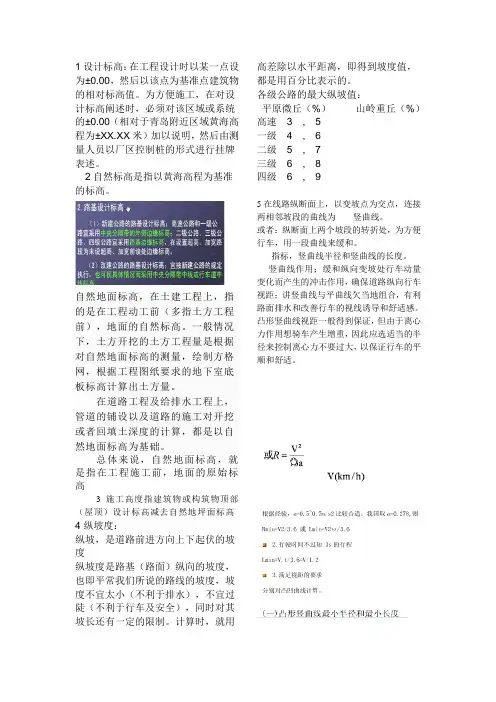

1设计标高：在工程设计时以某一点设为±0.00，然后以该点为基准点建筑物的相对标高值。

为方便施工，在对设计标高阐述时，必须对该区域或系统的±0.00（相对于青岛附近区域黄海高程为±XX.XX米）加以说明，然后由测量人员以厂区控制桩的形式进行挂牌表述。

2自然标高是指以黄海高程为基准的标高。

自然地面标高，在土建工程上，指的是在工程动工前（多指土方工程前），地面的自然标高。

一般情况下，土方开挖的土方工程量是根据对自然地面标高的测量，绘制方格网，根据工程图纸要求的地下室底板标高计算出土方量。

在道路工程及给排水工程上，管道的铺设以及道路的施工对开挖或者回填土深度的计算，都是以自然地面标高为基础。

总体来说，自然地面标高，就是指在工程施工前，地面的原始标高3施工高度指建筑物或构筑物顶部（屋顶）设计标高减去自然地坪面标高4纵坡度：纵坡，是道路前进方向上下起伏的坡度纵坡度是路基（路面）纵向的坡度，也即平常我们所说的路线的坡度，坡度不宜太小（不利于排水），不宜过陡（不利于行车及安全），同时对其坡长还有一定的限制。

计算时，就用高差除以水平距离，即得到坡度值，都是用百分比表示的。

各级公路的最大纵坡值：平原微丘（%）山岭重丘（%）高速 3 , 5一级 4 , 6二级 5 , 7三级 6 , 8四级 6 , 95在线路纵断面上，以变坡点为交点，连接两相邻坡段的曲线为------竖曲线。

或者：纵断面上两个坡段的转折处，为方便行车，用一段曲线来缓和。

-----指标，竖曲线半径和竖曲线的长度。

----竖曲线作用；缓和纵向变坡处行车动量变化而产生的冲击作用，确保道路纵向行车视距；讲竖曲线与平曲线欠当地组合，有利路面排水和改善行车的视线诱导和舒适感。

凸形竖曲线视距一般得到保证，但由于离心力作用想骑车产生增重，因此应选适当的半径来控制离心力不要过大，以保证行车的平顺和舒适。

道路横断面的基本组成有行车道、中间带、路肩、碎落台、填方边坡、挖方边坡、边沟、排水沟、护坡道及防护工程，还有安全设施、绿化。

确定平整场地设计标高的原则确定平整场地设计标高原则主要有以下几条：
1、基础设计标高应符合场地的实际使用环境，避免排水不畅、地滑势大等情况的发生；
2、采用平面测量手段，以防止二维横断面测量过程中的侧面偏差和穿透误差，确保结果的准确性；
3、“最高点—最低点”的标高差应在安全允许范围内，控制设计中可能产生改变情况，防止安全事故发生；
4、在考虑场地实际使用需要的情况下，让使用者参与到标高变更的讨论当中，融合多方的利益；
5、确保场地的坡度是正常的，避免排水受阻停滞的情况，给使用者创造一个舒适安全的环境。

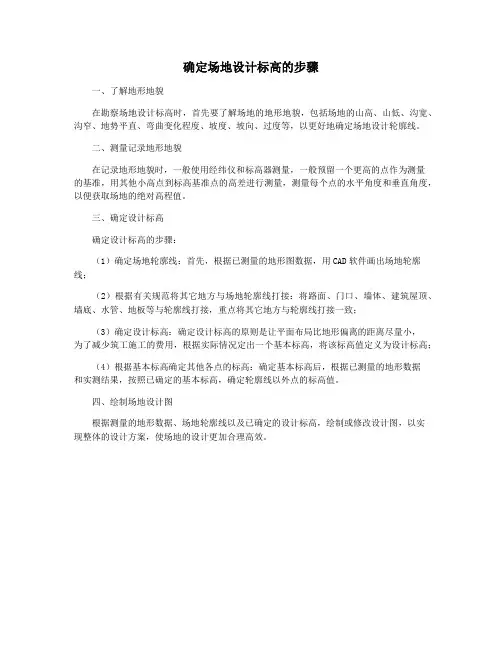

确定场地设计标高的步骤
一、了解地形地貌
在勘察场地设计标高时，首先要了解场地的地形地貌，包括场地的山高、山低、沟宽、沟窄、地势平直、弯曲变化程度、坡度、坡向、过度等，以更好地确定场地设计轮廓线。

二、测量记录地形地貌
在记录地形地貌时，一般使用经纬仪和标高器测量，一般预留一个更高的点作为测量
的基准，用其他小高点到标高基准点的高差进行测量，测量每个点的水平角度和垂直角度，以便获取场地的绝对高程值。

三、确定设计标高
确定设计标高的步骤：
（1）确定场地轮廓线：首先，根据已测量的地形图数据，用CAD软件画出场地轮廓线；
（2）根据有关规范将其它地方与场地轮廓线打接：将路面、门口、墙体、建筑屋顶、墙底、水管、地板等与轮廓线打接，重点将其它地方与轮廓线打接一致；
（3）确定设计标高：确定设计标高的原则是让平面布局比地形偏离的距离尽量小，
为了减少筑工施工的费用，根据实际情况定出一个基本标高，将该标高值定义为设计标高；
（4）根据基本标高确定其他各点的标高：确定基本标高后，根据已测量的地形数据
和实测结果，按照已确定的基本标高，确定轮廓线以外点的标高值。

四、绘制场地设计图
根据测量的地形数据、场地轮廓线以及已确定的设计标高，绘制或修改设计图，以实
现整体的设计方案，使场地的设计更加合理高效。

工程施工标高计算规则一、标高计算的基本原则1. 原则1：参照工程设计图纸确定主要的基准面和标高起算点。

在进行标高计算时，应该参照工程设计图纸上规定的主要基准面和标高起算点进行计算，确保标高计算的准确性和一致性。

2. 原则2：遵循工程标高计算的统一规范。

在进行标高计算时，应该遵循国家和地方规定的有关标高计算规范和标准，尽量减少计算误差。

3. 原则3：根据实际情况确定标高计算方法。

在进行标高计算时，应该根据具体的施工情况和要求确定标高计算的方法，确保标高计算的可靠性和准确性。

二、标高计算的方法1. 整体测量法：整体测量法是通过测量建筑物各部件的实际高度，再根据设计图纸上规定的基准面和标高起算点，确定各部件的标高位置。

整体测量法适用于建筑物形状规则、高度较低的情况。

2. 分段测量法：分段测量法是将建筑物按照高度分段进行测量，然后根据设计图纸上规定的基准面和标高起算点，确定各部件的标高位置。

分段测量法适用于建筑物形状复杂、高度较高的情况。

3. 水准测量法：水准测量法是通过使用水准仪或水准管进行建筑物的标高测量，然后根据设计图纸上规定的基准面和标高起算点，确定各部件的标高位置。

水准测量法适用于建筑物标高精度要求较高的情况。

4. 激光测量法：激光测量法是通过使用激光仪器进行建筑物的标高测量，然后根据设计图纸上规定的基准面和标高起算点，确定各部件的标高位置。

激光测量法适用于建筑物标高精度要求很高的情况。

5. 图像测量法：图像测量法是通过使用摄像机或其他影像设备进行建筑物的标高测量，然后根据设计图纸上规定的基准面和标高起算点，确定各部件的标高位置。

图像测量法适用于建筑物标高计算比较复杂的情况。

三、常见问题及解决方法1. 标高计算误差较大：在进行标高计算时，可能会出现误差较大的情况。

这时需要仔细检查计算过程中可能存在的错误，并重新进行标高计算，确保计算结果准确无误。

2. 建筑物形状复杂：在进行标高计算时，如果建筑物形状复杂，可能会导致计算难度增加。

土方工程场地设计标高的确定场地设计标高是进行场地平整和土方量计算的依据，也是总施工图规划和土方竖向设计的依据。

合理确定场地的设计标高，对减少土方量、节约土方运输费用、加快施工进度等都有重要的意义。

选择设计标高时应满足生产工艺和运输的要求；尽量利用地形，使场内挖填平衡，以减少土方运输费用；要有一定的泄水坡度（≥2‰），满足排水要求；考虑最高洪水位的影响。

场地设计标高一般应在设计文件上规定，若设计文件没有规定，可按下述步骤和方法确定。

一、划分土方计算方格网划分方格网的基本步骤:①在一定比例尺的地形图上，根据平整场地的范围划分方格网；②根据地形变化程度及要求的计算精度，确定方格网的边长，一般取10～40m，地形复杂取小值，地形平坦取大值，一般取边长为20m；③在各方格的左上方逐一标出其角点的编号，以便进行计算。

二、计算各角点的实际标高各角点的实际标高也称为角点的自然地面标高，可根据地形图上相邻两等高线的高程，用“数解法”或“图解法”求得各角点的标高。

三、计算场地的设计标高按照场地内挖填方平衡的原则，用下式计算场地平整的设计标高。

——一个方格独有的角点标高；式中H1H——两个方格共有的角点标高；2——三个方格共有的角点标高；H3——四个方格共有的角点标高；H4N——方格数；∑——表示代数和。

四、场地设计标高的调整是一理论值，实际上还需要考虑以下因素进行调按上式计算的设计标高H整。

1.土的可松性影响由于土具有可松性，按理论计算出的H进行施工，填土会有剩余，需相应地提高设计标高，如图1.1所示。

若Δh 为土的可松性引起设计标高的增加值，则设计标高调整后的总挖方体积V′W为总填方体积为而所以移项整理得当VW ＝Vt时，上式化为故考虑土的可松性后，场地设计标高应调整为图1.1 设计标高调整计算（a）理论设计标高；（b）调整设计标高2.借土或弃土的影响由于场地内大型基坑挖出的土方、修筑路堤填高的土方，以及从经济角度比较，将部分挖方就近弃于场外（简称弃土）或将部分填方就近取土于场外（简称借土）等，均会引起挖填土方量的变化。

按挖填平衡时确定场地平整设计标高的步骤与方法确定场地平整设计标高是土木工程中的重要环节之一，它直接关系到工程的施工质量和后续使用效果。

下面将介绍按挖填平衡时确定场地平整设计标高的步骤与方法。

一、平整设计标高的确定步骤1.场地勘测：对待平整的场地进行详细的勘测，包括地形、地貌、地质等情况的调查，获取场地的高程数据。

2.初步设计：根据勘测数据，进行初步设计，确定场地平整的整体思路和方案。

3.挖填平衡计算：根据场地的地形和设计要求，进行挖填平衡计算，即计算出需要挖取的土方量和需要填充的土方量。

挖方和填方的均衡可以减少运土量和降低工程造价。

4.设计标高确定：根据挖填平衡计算结果，结合工程实际情况，确定场地平整的设计标高。

二、平整设计标高的确定方法1.高程控制点的选择：选择场地上适量的高程控制点，并进行精确测量，确定场地的基准高程。

高程控制点要分布均匀，覆盖整个施工区域。

2.场地边界标高的确定：根据场地设计要求和平整方案，确定场地边界的标高。

一般情况下，场地边界标高要比内部标高高出一定数值，以保证场地内部的排水良好。

3.平整设计标高的确定：根据挖填平衡计算结果，调整场地内部的标高。

挖方区域的标高要比填方区域低，挖方区域的标高要根据实际情况合理调整，以保证工程施工的顺利进行。

4.渐变区的划分：根据实际施工需要，将平整区域分为渐变区、填方区和挖方区。

渐变区是过渡区域，用来调整填方区和挖方区之间的标高高差。

5.设计标高的质量控制：确定好设计标高后，要进行质量控制，包括施工中的实时监测和后期的验收。

通过测量和监测，掌握施工质量和进度，及时纠正问题，保证工程质量。

总结：按挖填平衡时确定场地平整设计标高的具体步骤和方法包括场地勘测、初步设计、挖填平衡计算、设计标高确定和质量控制等。

通过选择合适的高程控制点、确定场地边界标高和调整场地内部标高，可以确保场地平整设计标高的准确性和合理性。

此外，对标高的质量进行控制和监测，是保证工程质量的重要手段。

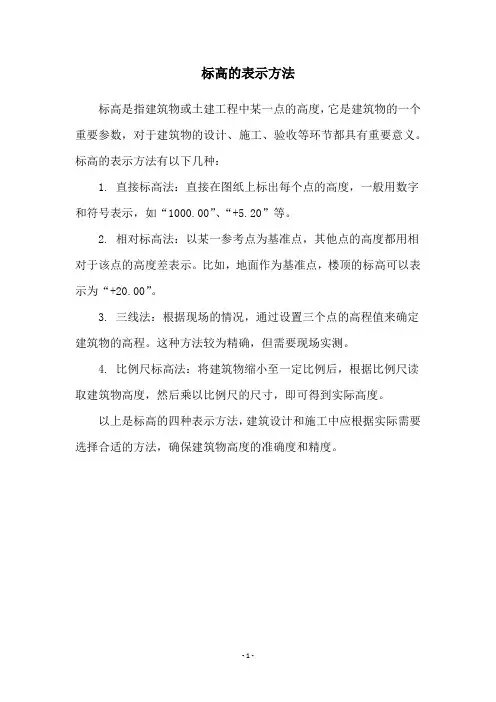

标高的表示方法
标高是指建筑物或土建工程中某一点的高度，它是建筑物的一个重要参数，对于建筑物的设计、施工、验收等环节都具有重要意义。

标高的表示方法有以下几种：
1. 直接标高法：直接在图纸上标出每个点的高度，一般用数字和符号表示，如“1000.00”、“+5.20”等。

2. 相对标高法：以某一参考点为基准点，其他点的高度都用相对于该点的高度差表示。

比如，地面作为基准点，楼顶的标高可以表示为“+20.00”。

3. 三线法：根据现场的情况，通过设置三个点的高程值来确定建筑物的高程。

这种方法较为精确，但需要现场实测。

4. 比例尺标高法：将建筑物缩小至一定比例后，根据比例尺读取建筑物高度，然后乘以比例尺的尺寸，即可得到实际高度。

以上是标高的四种表示方法，建筑设计和施工中应根据实际需要选择合适的方法，确保建筑物高度的准确度和精度。

- 1 -。

基坑开挖设计标高
基坑开挖设计标高是指在基础施工过程中，基坑底部需要达到的设计高度。

这个高度是根据基础设计和施工要求确定的，通常由建筑设计师或土木工程师进行计算和设计。

如果没有垫层，基坑开挖的设计标高是规划的基础底标高；如果有垫层，则是规划的基础底标高加上垫层的厚度。

基底标高是指房屋基础底层相较于建筑正负0的高度，例如，基底标高为负2.2米，则表示房屋基础埋深为2.2米或基础下层到建筑正负0的距离为2.2米。

在实际施工过程中，基坑开挖的实际深度可能会略有不同。

这是因为地质条件、地下水位等因素可能会影响实际的挖掘深度。

在这种情况下，工程师可能需要根据现场情况进行调整，以确保基坑的安全和稳定性。

路面设计标高摘要：一、路面设计标高的定义和作用二、路面设计标高的确定方法1.设计高程的确定2.设计坡度的确定3.设计纵坡的确定三、路面设计标高的应用1.道路设计2.桥梁设计3.排水设施设计四、路面设计标高在我国的标准规定正文：路面设计标高是指设计道路、桥梁、排水设施等各种工程时，对路面的海拔高度所作的规划和设定。

它是道路工程中的重要参数，对于保证道路的使用性能、行车安全及道路两侧的排水设施设计具有重要意义。

一、路面设计标高的定义和作用路面设计标高是指设计道路、桥梁、排水设施等各种工程时，对路面的海拔高度所作的规划和设定。

它是道路工程中的重要参数，对于保证道路的使用性能、行车安全及道路两侧的排水设施设计具有重要意义。

二、路面设计标高的确定方法1.设计高程的确定：设计高程主要取决于地形、地貌、地质条件等因素，需要综合考虑各种因素来确定。

2.设计坡度的确定：设计坡度是指路面的倾斜程度，其大小决定了道路的排水能力。

设计坡度需要根据道路的等级、所在地区的降雨量等因素来确定。

3.设计纵坡的确定：设计纵坡是指道路在水平方向上的高差，其大小影响了道路的行车速度和安全性。

设计纵坡需要根据道路的等级、地形条件等因素来确定。

三、路面设计标高的应用1.道路设计：道路设计时，需要根据路面设计标高确定道路的走向、宽度、长度等参数。

2.桥梁设计：桥梁设计时，需要根据路面设计标高确定桥梁的高度、长度等参数。

3.排水设施设计：排水设施设计时，需要根据路面设计标高确定排水设施的位置、形式等参数。

四、路面设计标高在我国的标准规定我国对路面设计标高有一系列的标准规定，如《城市道路工程设计规范》、《公路工程设计规范》等。

基础设计标高
基础设计标高是指建筑物地面到基础底面的垂直距离。

在建筑设计中，基础设计标高是一个重要的参数，用于确定建筑物地基的高度和稳定性。

基础设计标高的确定需要考虑多个因素，包括地势、土壤条件、建筑物类型等。

根据土壤条件的不同，基础设计标高可以分为浅基础和深基础。

浅基础一般适用于稳定的土壤条件，基础设计标高较低，一般在地面以下数米到十数米之间。

浅基础常用的形式包括地下连续承台、独立基础、承台式墙基础等。

深基础适用于土壤条件较差或建筑物载荷较大的情况，基础设计标高较高，一般在地面以下十数米到几十米之间。

常见的深基础形式包括桩基础、板桩基础、钻孔灌注桩基础等。

基础设计标高的确定需要根据地质勘察和土壤力学计算等专业技术进行，以确保建筑物的稳定性和安全性。

同时，基础设计标高还需要考虑地面沉降和建筑物周围环境的影响，以避免可能出现的问题和损害。

路面设计标高路面设计标高是指道路路面的垂直位置和高程的规划和设计。

它是道路设计中的一个重要环节，直接关系到道路行车安全、行车舒适性以及排水效果等方面。

在道路设计中，路面设计标高通常由设计者根据道路所处的地形、交通流量、业主要求以及道路设计标准来确定。

在确定路面设计标高时，需要考虑以下几个方面：1.道路纵横坡要求：根据不同道路的等级和用途，规定了相应的纵横坡要求。

纵坡是指道路纵向的坡度，横坡是指道路横向的坡度。

在设计中，需要根据道路标准和实际情况来确定路面的纵横坡要求，以保证车辆行驶的平稳和安全。

2.地形条件：地形条件也是路面设计标高确定的重要参考因素之一。

在地势平坦的地区，路面的标高一般比较容易确定；而在地势复杂或者存在地形突变的地区，需要进行详细的地形调查和分析，以确保路面设计符合实际情况，同时也要考虑地质条件等因素的影响。

3.排水要求：路面设计标高还需要考虑道路排水的要求。

合理设置路面标高可以保证道路上雨水能够及时排除，避免积水导致车辆行驶危险。

在设计中，需要根据道路的纵横坡和横向坡度，确定路面的标高，以达到良好的排水效果。

4.交通安全要求：在路面设计标高中，也需要考虑交通安全的要求。

根据不同道路的交通流量和车速要求，确定合适的路面标高，以保证车辆在道路上行驶时的视野和行车安全。

在实际的路面设计中，设计师需要综合考虑以上因素，根据道路标准和实际情况，采用合适的设计方法来确定路面的标高。

同时，还需要对不同的路段进行分析和计算，以达到设计要求。

总之，路面设计标高是道路设计中的一个重要环节，它直接关系到道路行车安全和行车舒适性。

设计师在进行路面设计标高时，需要综合考虑道路纵横坡、地形条件、排水要求以及交通安全要求等因素，以保证设计的合理性和可行性。

通过科学规划和精确计算，可以设计出高质量的路面标高，为人们的出行提供更加安全和舒适的道路环境。
