电压互感器熔丝熔断的现象与现场处理方法

电压互感器高压侧熔断器熔断的处理方法一、电压互感器高压侧熔断器熔断的原因分析电压互感器是电力系统中常用的测量设备，用于将高压侧的电压转换为低压侧的电压，以供仪表或保护装置使用。

然而，在运行过程中，电压互感器高压侧熔断器可能会发生熔断现象。

导致电压互感器高压侧熔断器熔断的原因主要有以下几点：1. 过电流：电力系统中可能会出现短路故障或过负荷情况，导致电流超过熔断器的额定电流，从而引发熔断。

2. 过温：长时间工作或环境温度过高，会导致熔断器温度升高，超过熔断器的额定温度，从而引发熔断。

3. 电压过高：如果电力系统中出现电压突升现象，超过熔断器的耐压能力，也会导致熔断器熔断。

二、电压互感器高压侧熔断器熔断的处理方法当电压互感器高压侧熔断器熔断时，需要采取相应的处理方法，以确保系统的安全稳定运行。

具体处理方法如下：1. 检查熔断器：首先，需要检查熔断器是否真正熔断，可以通过目视检查或使用测试仪器进行检测。

如果确认熔断器已熔断，需要将其更换为新的熔断器。

2. 分析熔断原因：在更换熔断器之前，需要对电压互感器高压侧熔断器熔断的原因进行分析。

可以通过检查系统的负荷情况、电流和电压波形、环境温度等因素，找出导致熔断的具体原因。

3. 排除故障：根据熔断原因的分析结果，采取相应的措施来排除故障。

例如，如果是由于过电流引起的熔断，可以检查系统的保护装置是否正常工作，是否存在短路故障等。

如果是由于过温引起的熔断，可以检查电压互感器的冷却系统是否正常工作，是否存在过载情况等。

4. 更换熔断器：在确定故障已经排除的情况下，可以将熔断器更换为新的熔断器。

在更换熔断器时，需要确保选择的熔断器符合电压互感器的额定电流和额定电压要求。

5. 预防措施：为了避免电压互感器高压侧熔断器再次发生熔断，可以采取一些预防措施。

例如，加强对电力系统的监测和维护，定期检查熔断器和保护装置的工作状态，及时处理系统中的故障，确保系统运行在正常工作范围内。

35KV电压互感器高压保险频繁熔断原因浅析1. 引言1.1 35KV电压互感器高压保险频繁熔断原因浅析在电力系统中，35KV电压互感器是至关重要的元件，它用于测量电力系统中的电压变化并传输给保护设备，以确保电力系统的安全运行。

近年来频繁出现的35KV电压互感器高压保险器熔断现象引起了人们的关注。

高压保险器在电力系统中具有重要的作用，一旦频繁熔断会导致系统的不稳定和故障，严重影响电力系统的正常运行。

导致35KV电压互感器高压保险器频繁熔断的原因有很多。

可能是由于35KV电压互感器本身的故障或老化导致的高压保险烧断。

电力系统中可能存在电压波动或过载电流等异常情况，导致高压保险器频繁熔断。

设备安装不当或维护保养不及时也可能是高压保险器频繁熔断的原因之一。

为了解决35KV电压互感器高压保险器频繁熔断问题，我们可以采取一些措施。

定期检查和维护35KV电压互感器，及时更换老化和故障的部件。

加强对电力系统的监控，及时发现并解决异常情况，避免引起高压保险器熔断。

提高设备安装和维护的水平，确保35KV电压互感器的正常运行，从而避免频繁熔断的发生。

35KV电压互感器高压保险器频繁熔断问题对电力系统的安全稳定运行具有重要影响。

我们需要进一步研究和解决这一问题，采取有效的措施保证电力系统的正常运行，确保人们的用电安全。

【字数：366】2. 正文2.1 高压保险器的作用高压保险器是电力系统中的一种重要保护装置，其主要作用是在电力系统中遇到短路故障或过负荷时，通过及时熔断来保护电力设备和线路不受损坏，同时确保电网的安全稳定运行。

高压保险器通常由熔丝或其他熔断元件组成，当电流超过一定数值时，熔丝被加热至熔断点而导通。

这就起到了保护电力设备的作用。

在35KV电压互感器中，高压保险器的作用更为重要。

由于35KV 电压互感器处于电力系统中比较高压的位置，一旦发生故障，可能造成较大的影响和损失。

高压保险器必须能够及时准确地熔断，避免故障向周围电力设备蔓延。

电压互感器高压侧熔断器熔断的处理方法电压互感器高压侧熔断器熔断的处理方法引言电压互感器是电力系统中常用的重要设备之一，它用于将高压较大容量的电量变换成低压较小容量的电量，以便测量、保护等用途。

然而，在工作过程中，由于各种原因，高压侧熔断器偶尔会发生熔断现象。

本文将详细说明关于电压互感器高压侧熔断器熔断的处理方法。

方法一：检查熔断器本身问题1.关断电源：首先，为了确保安全，必须切断与熔断器相关的电源。

2.观察指示灯：有些高压熔断器设备会配备指示灯，若发现指示灯变暗或无亮光，可能说明熔断器损坏。

3.检查熔断丝：仔细检查熔断丝是否损坏，如断裂或松动。

如果有熔断丝损坏的情况出现，可以尝试更换新的熔断丝。

4.清理灰尘：清除熔断器上的可见灰尘或污渍，确保设备表面干净。

5.测试熔断器：可以使用相应的测试仪器对熔断器进行电气性能测试，以验证熔断器是否正常工作。

方法二：检查电压互感器以外的问题1.检查电源供应：确保电源供应正常，并检查是否存在电压过高或过低的情况。

2.检查负载：检查互感器的负载情况，确定负载是否在正常范围内。

过大的负载可能导致熔断器过载而发生熔断。

3.检查接线端子：检查电压互感器的接线端子是否松动或接触不良，确保连接可靠。

4.检查环境温度：过高的环境温度可能会导致熔断器过热而发生熔断，因此需要检查环境温度是否适宜。

方法三：寻求专业帮助1.联系供应商：如果以上方法都未能解决问题，建议联系电压互感器供应商或厂家，寻求他们的帮助和建议。

2.专业维修人员：如果供应商无法提供解决方案，可以考虑请专业维修人员进行维修和检测。

结论当电压互感器高压侧熔断器发生熔断时，我们可以首先检查熔断器本身是否存在问题，例如熔断丝的损坏或灰尘的污染。

如果熔断器本身没有问题，我们还应该检查电压互感器以外的因素，例如电源供应、负载和接线端子等。

如果以上措施都未能解决问题，我们应该寻求专业帮助，联系供应商或请专业维修人员进行维修。

最终目标是确保电压互感器的正常运行，以保障电力系统的稳定和安全。

电压互感器高压保险熔断原因分析及治理措施摘要：在我国经济飞速发展的过程中，很多行业也都随之而得到了也有效的发展。

在我国电力系统紧跟发达国家的脚步不断发展的同时，我们也对于电力系统的环保模式、运行模式进行了思考。

而在电力系统运行之中，变电站的电压频繁异常也是变电站管理人员十分关心的一个问题。

而在各大企业、工厂都在进行现代化管理的过程中，当高压保险熔断等问题出现的时候，就有可能因为值班人员的缺少而没有得到及时的发现，最终造成电力系统的不稳定，甚至可能引发安全事故，造成严重的影响。

本文首先介绍了高压熔断器的工作原理并用保护特性表示其熔断特性进行了分析，接着举出一个具体的案例，对这个案例中的电压互感器的高压熔断器熔断的原因进行了分析，并就此提出了预防的措施。

关键词：电压互感器；高压熔断器；熔断原因前言：电压互感器，简称PT，作为变电站保护以及计量的重要设备，影响着变电站能否稳定、安全的运行。

而在电气的主接线以及电压互感器之间往往会使用高压熔断器进行保护。

高压熔断器其结构简单，且检修、维护非常方便，因此有着非常广泛的应用范围。

如果中性点的不接地系统中的电流、电容过大，则很有可能会导致电压互感器的一次高压熔断器出现熔断事故，电量进行计费，高压熔断器的保护工作也因此被波及，而对电压互感器中的高压熔断器进行更换会浪费物力以及人力等，也对设备安全、稳定的运行造成严重的不利影响。

由此可见，对电压互感器中的高压熔断器的熔断原因进行分析并寻找预防措施就变得至关重要了。

1、高压熔断器的工作原理高压熔断器通常来说由触头、外壳及金属熔件这些部分组成。

一旦电路中出现短路以及过负荷状况时，金属熔件这个部件就会在被保护的设备没有损坏前被加热、熔断，这样就可以断开电路从而保护设备的安全，我们通常所说的熔断器的熔断其实就是金属熔件的熔断。

因此电压互感器中的高压熔断器的具体作用可以被认为是：电压互感器的回路一旦有短路或者是过电流问题出现，金属熔件就会被加热、熔断，从而将电路自动地切断，有效保护电压互感器的安全，使其不被损害。

电压互感器常见故障与处理(一)电压互感器回路断线1.由于电压互感器的高、低侧熔断器熔体熔断,若高压侧熔体熔断,应拉开电压互感器入口隔离开关,更换熔体,并检查在高压侧熔断器前有无异常现象。

测量电压互感器的绝缘电阻,确认良好后,方可送电。

若低压侧熔体熔断,应立即更换，并保证熔体容量与原来相同，不得增大。

如再次熔断,应查明原因，及时修复。

若一时找不出故障原因,应调整有关设备的运行方式。

在检查高、低压熔断器时,必须做好安全措施,以确保人身安全，并防止保护装置误动作。

2.回路接线松动或断线,应紧固接线螺钉,并找出有无断线现象。

3.电压切换回路辅助触点及电压切换开关接触不良,应仔细检查回路各辅助接头及开关本身的接触情况，保证接触良好。

(二)电压互感器高压或低压熔断器熔断1.电压互感器低压电路发生短路,使低压侧熔体熔断,应立即更换同样规格的熔体,如果再次熔断,应查明原因后再进行处理。

2.高压电路相间、匝间或层间短路及一相接地等故障,使高压侧熔体熔断,应首先将电压互感器的隔离开关拉开,并取下低压侧熔体检查有无熔断。

在排除电压互感器本身故障或二次回路故障后,重新更换与原来相同规格的熔体,使电压互感器投入运行。

3.熔断器日久磨损也会造成高压或低压侧熔体熔断,应定期进行检查。

4.由于某种原因,电路中的电流和电压发生突变,此时引起的铁磁谐振,使电压互感器励磁电流增大几十倍,会使高压侧熔体迅速熔断。

5.电压互感器低压侧发生短路,当低压侧熔体未熔断时,因励磁电流增大,使高压侧熔体熔断。

6.当系统发生单相间歇性电弧接地故障时,将会产生高压电,使电压互感器的铁心很快饱和,励磁电流急剧增加,使熔体熔断。

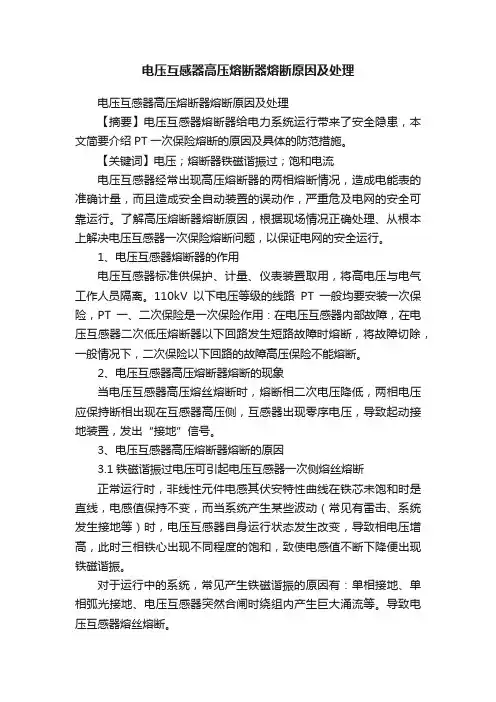

电压互感器高压熔断器熔断原因及处理电压互感器高压熔断器熔断原因及处理【摘要】电压互感器熔断器给电力系统运行带来了安全隐患，本文简要介绍PT一次保险熔断的原因及具体的防范措施。

【关键词】电压；熔断器铁磁谐振过；饱和电流电压互感器经常出现高压熔断器的两相熔断情况，造成电能表的准确计量，而且造成安全自动装置的误动作，严重危及电网的安全可靠运行。

了解高压熔断器熔断原因，根据现场情况正确处理、从根本上解决电压互感器一次保险熔断问题，以保证电网的安全运行。

1、电压互感器熔断器的作用电压互感器标准供保护、计量、仪表装置取用，将高电压与电气工作人员隔离。

110kV以下电压等级的线路PT一般均要安装一次保险，PT一、二次保险是一次保险作用：在电压互感器内部故障，在电压互感器二次低压熔断器以下回路发生短路故障时熔断，将故障切除，一般情况下，二次保险以下回路的故障高压保险不能熔断。

2、电压互感器高压熔断器熔断的现象当电压互感器高压熔丝熔断时，熔断相二次电压降低，两相电压应保持断相出现在互感器高压侧，互感器出现零序电压，导致起动接地装置，发出“接地”信号。

3、电压互感器高压熔断器熔断的原因3.1铁磁谐振过电压可引起电压互感器一次侧熔丝熔断正常运行时，非线性元件电感其伏安特性曲线在铁芯未饱和时是直线，电感值保持不变，而当系统产生某些波动（常见有雷击、系统发生接地等）时，电压互感器自身运行状态发生改变，导致相电压增高，此时三相铁心出现不同程度的饱和，致使电感值不断下降便出现铁磁谐振。

对于运行中的系统，常见产生铁磁谐振的原因有：单相接地、单相弧光接地、电压互感器突然合闸时绕组内产生巨大涌流等。

导致电压互感器熔丝熔断。

3.2低频饱和电流可引起电压互感器一次熔丝熔断电网间歇弧光接地，中性电压互感器一次绕组形成电回路，这种释放过程由于电压互感器相电抗的存在呈现振荡衰减状态。

系统对地电容越大，振荡频率越低，形成低频饱和电流。

频率在2～5Hz。

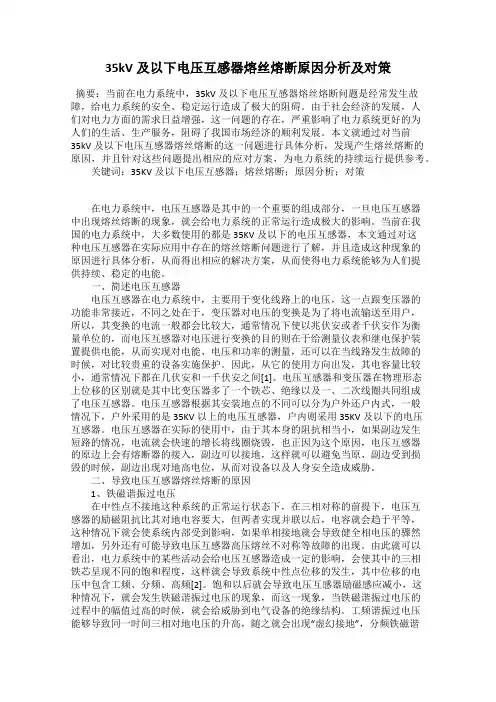

35kV及以下电压互感器熔丝熔断原因分析及对策摘要：当前在电力系统中，35kV及以下电压互感器熔丝熔断问题是经常发生故障，给电力系统的安全、稳定运行造成了极大的阻碍。

由于社会经济的发展，人们对电力方面的需求日益增强，这一问题的存在，严重影响了电力系统更好的为人们的生活、生产服务，阻碍了我国市场经济的顺利发展。

本文就通过对当前35kV及以下电压互感器熔丝熔断的这一问题进行具体分析，发现产生熔丝熔断的原因，并且针对这些问题提出相应的应对方案，为电力系统的持续运行提供参考。

关键词：35KV及以下电压互感器；熔丝熔断；原因分析；对策在电力系统中，电压互感器是其中的一个重要的组成部分，一旦电压互感器中出现熔丝熔断的现象，就会给电力系统的正常运行造成极大的影响。

当前在我国的电力系统中，大多数使用的都是35KV及以下的电压互感器，本文通过对这种电压互感器在实际应用中存在的熔丝熔断问题进行了解，并且造成这种现象的原因进行具体分析，从而得出相应的解决方案，从而使得电力系统能够为人们提供持续、稳定的电能。

一、简述电压互感器电压互感器在电力系统中，主要用于变化线路上的电压，这一点跟变压器的功能非常接近，不同之处在于，变压器对电压的变换是为了将电流输送至用户，所以，其变换的电流一般都会比较大，通常情况下使以兆伏安或者千伏安作为衡量单位的，而电压互感器对电压进行变换的目的则在于给测量仪表和继电保护装置提供电能，从而实现对电能、电压和功率的测量，还可以在当线路发生故障的时候，对比较贵重的设备实施保护。

因此，从它的使用方向出发，其电容量比较小，通常情况下都在几伏安和一千伏安之间[1]。

电压互感器和变压器在物理形态上位移的区别就是其中比变压器多了一个铁芯、绝缘以及一、二次线圈共同组成了电压互感器。

电压互感器根据其安装地点的不同可以分为户外还户内式，一般情况下，户外采用的是35KV以上的电压互感器，户内则采用35KV及以下的电压互感器。

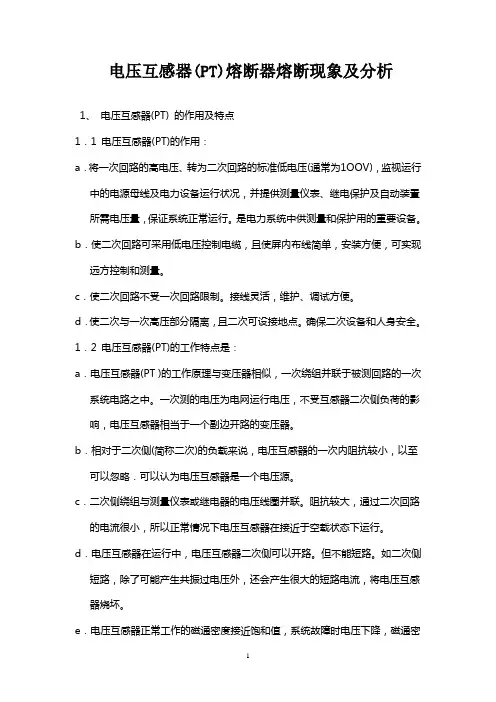

电压互感器(PT)熔断器熔断现象及分析1、电压互感器(PT) 的作用及特点1．1 电压互感器(PT)的作用：a．将一次回路的高电压、转为二次回路的标准低电压(通常为1OOV)，监视运行中的电源母线及电力设备运行状况，并提供测量仪表、继电保护及自动装置所需电压量，保证系统正常运行。

是电力系统中供测量和保护用的重要设备。

b．使二次回路可采用低电压控制电缆，且使屏内布线简单，安装方便，可实现远方控制和测量。

c．使二次回路不受一次回路限制。

接线灵活，维护、调试方便。

d．使二次与一次高压部分隔离，且二次可设接地点。

确保二次设备和人身安全。

1．2 电压互感器(PT)的工作特点是：a．电压互感器(PT )的工作原理与变压器相似，一次绕组并联于被测回路的一次系统电路之中。

一次测的电压为电网运行电压，不受互感器二次侧负荷的影响，电压互感器相当于一个副边开路的变压器。

b．相对于二次侧(简称二次)的负载来说，电压互感器的一次内阻抗较小，以至可以忽略．可以认为电压互感器是一个电压源。

c．二次侧绕组与测量仪表或继电器的电压线圈并联。

阻抗较大，通过二次回路的电流很小，所以正常情况下电压互感器在接近于空载状态下运行。

d．电压互感器在运行中，电压互感器二次侧可以开路。

但不能短路。

如二次侧短路，除了可能产生共振过电压外，还会产生很大的短路电流，将电压互感器烧坏。

e．电压互感器正常工作的磁通密度接近饱和值，系统故障时电压下降，磁通密度下降。

2、电压互感器熔断器熔断的原因：原绕组与被测电路之间经熔断器连接，熔断器即是原绕组的保护元件，又是控制电压互感器是否接入电路的控制元件。

运行中的电压互感器二次绕组基本维持在额定电压值上下，如果二次回路中发生短路，必然会造成很大的短路电流。

为了及时切断二次的短路电流，在电压互感器二次回路内也必须安装熔断器或小型空气自动开关。

作为二次侧保护元件。

所以在小接地短路电流系统中，电压互感器一、二次侧都通过熔断器和系统及负荷相连接的。

6KV母线PT熔断器熔断的现象及处理措施文中结合我司一次系统结构，对6KV厂用电母线PT一相，两相，和三相全部熔断，以及PT二次小开关跳闸情况下可能出现的现象进行了理论分析，提出相应的处理办法和建议，使运维人员在发生事故时能够及时有效的判别故障类别，保证厂用电的安全与稳定。

标签：电压互感器熔断器熔断1.前言2006年12月15日，我司#5机6KV工作B段母线PT二次小开关两次跳闸，致使#5机6KV工作B段母线快切装置两次认为母线失压而动作，将#5机6KV 工作B段以串联切换方式自动倒为由启备变供电。

我司6KV厂用电系统采用中性点不接地方式，其电压互感器出现高压熔断器熔断或二次保险跳闸等异常故障，不仅影响电能表的准确计量，还会造成保护装置和安全自动装置的误动作，严重危及机组的安全可靠运行。

所以，就PT保险熔断的现象及原因有必要进行一些分析与探讨。

2.电压互感器一次二次保险熔断（跳闸）现象与原理分析2.1低电压保护动作原则（1）保证重要电动机自启动当母线出现低电压时，母线所带所有异步电机的转速下降，而当电压恢复时，大量电机同时自启动，致使母线电压恢复时间拖长，增加了启动时间，甚至使自启动失败。

因此，为保证重要电机的自启动，应在不重要的电机上加装低电压保护，其动作电压整定为0.6～0.7 倍的额定电压（我司为68V），以0.5s 跳开电动机。

（2）使因电压长时间消失自启动有困难的电机跳闸当电源电压长时间消失，切除自启动有困难的电动机，如电厂的球磨机电机;低电压保护动作电压为0.4～0.5 倍的额定电压（我司为48V），以5～10s 跳开电机。

2.2断相分析图1为电压互感器二次回路原理接线图，其中低电压继电器KV1，KV2，KV3分别监视线电压;KV4为低电压二段（9s）低电压继电器。

2.2.16KV电压互感器一次熔断器熔断一相为了分析方便，使用UA、UB、UC表示一次绕组各相电压;Ua、Ub、Uc 表示二次绕组电压;Ua3、Ub3、Uc3表示三次绕组各相电压。

10kV电压互感器高压熔断器熔断原因分析及解决措施摘要：电压互感器作为变电站中保护和计量的主要设备，在运行中起着至关重要的作用。

其电压互感器高压熔断器频繁熔断不仅造成了经济损失，而且也影响正常的保护和计量工作，成为电网安全运行的隐患。

本文先介绍电压互感器的作用、概述电压互感器熔断器熔断的常见原因，然后结合变电站现场发生的PT 熔断器熔断现象，通过理论分析，对变电站PT熔断器熔断现象的根本原因做出解释，为今后可能出现的类似问题提供参考和借鉴。

关键词:电压互感器;铁磁谐振;高压熔断器熔断;解决措施1电压互感器的作用1.1 把一次回路的高电压按比例关系变换成100V或更低等级的二次电压,监视母线电压及电力设备运行状况,并提供测量仪表、继电保护及自动装置所需电压。

1.2 将一次侧的高电压与二次侧工作的电气工作人员隔离,且二次侧接地,确保二次设备和人身安全。

1.3 使二次回路可采用低电压控制电缆,且使屏内布线简单,安装、调试、维护方便,可实现远方控制和测量。

2电压互感器损坏及高压熔断器熔断的危害2.1 对变电设备的危害:一般情况下,系统中最常发生的异常运行现象是谐振过电压。

虽然谐振过电压幅值不高,但可长期存在。

尤其是低频谐波对电压互感器影响的同时可能会危及变电其它设备的绝缘,严重的可使母线上的其它薄弱环节的绝缘击穿,造成严重的短路事故甚至大面积停电事故。

2.2 对运行方式的影响:出现电压互感器烧坏及高压熔断器熔断现象后,如不能马上修复,将导致母线不能分段运行。

2.3 降低供电可靠性和少计电量:若电压互感器损坏或高压熔断器熔断,则无法准确计量,直接造成电量损失或计量不准确。

同时保护电压的消失将严重危及供电设备的安全运行。

3高压熔断器熔断的常见原因在实际运行中,电压互感器高压熔断器经常会发生熔断现象,其原因主要有以下几种:3.1 系统运行环境变化,出现危及系统安全运行的铁磁谐振,引起电压互感器一、二次侧熔断器熔断。

运行中电压互感器熔丝熔断后的处理
(1)运行中的电压互感器，当熔丝熔断时，应首先用仪表(如万用表)检查二次侧(低压侧)熔丝有无熔断。

通常可将万用表挡位开关置于交流电压挡(量限置于0~250V),测量每个熔丝的二端电压以判断熔丝是否完好。

如果二次侧熔丝无熔断现象,那么故障一般是发生在一次侧。

(2)二次侧熔丝熔断后,应更换符合规格的熔丝，再试送电。

如果再次发生熔断，说明二次回路有短路故障，应进一步查找和排除短路故障。

(3)10kV及以下的电压互感器运行中发生高压熔丝熔断故障，应首先拉开电压互感器高压侧隔离开关,为防止互感器反送电，应取下二次侧低压熔丝经验证明无电后，仔细查看一次引线侧及瓷套管部位是否有明显故障点(如异物短路、瓷套管破裂、漏油等)、注油塞处有无喷油现象以及有无异常气味等，必要时，用兆欧表测量绝缘电阻。

在确认无异常情况下，可以戴高压绝缘手套或使用高压绝缘夹钳进行更换高压熔丝的工作。

更换合格熔丝后，再试送电。

如再次熔断则应考虑互感器内部有故障，要进一步检查试验。

更换高压熔丝应注意以下几点:
①更换熔丝必须采用符合标准的熔断器，不能用普通熔丝，否则电压互感器一旦发生故障,由于普通熔丝不能限制短路电流和熄火电弧，很可能烧毁设备和造成大面积停电事故。

2停用电压互感器应事先取得有关负责人的许可，考虑到对继电保护自动装置和电度计量的影响，必要时将有关保护装置与自动装置暂时停用，以防止误动作。

③应有专人监护，工作中注意保持与带电部分的安全距离，防止发生人身伤亡。

电磁式电压互感器高压熔丝熔断的原因及处理方法福建省南平市延平区埠湖水电工作站张由桂本文对引起电磁式互感器高压熔丝熔断的不同原因和处理方法作了分析,向电气运行人员提出了在工作中应注意的事项。

根据笔者在樟湖水电工作站多年的设备检修与维护的经验,认为电压互感器常见故障类型有绕组故障、铁心故障、回路故障等,现介绍几种引起电压互感器高压熔丝熔断的原因及处理方法。

二次回路短路当电压互感器的二次回路发生短路时,如果二次侧的熔丝过流量选择太大,就会熔断一次侧的熔丝,对于二次回路短路的原因是多方面的,只有断开互感器前的隔离开关,认真排除二次回路故障后,换上过流安数合适的熔丝即可;尤其应注意:电压互感器高压熔丝不能用普通熔丝代替,它必须具有较好的灭弧性和较大断流容量,常用RN1和RN2型熔断器。

电压互感器安装接线错误如图所示是小型水电站6.3kV和35kV母线常见同期、保护、交流监察接线，即Y0/Y/形，它由三个单相互感器连接而成，这三个电压互感器的一次侧绕组接成Y0形，二次绕组接成Y形，用于测量保护和同期，辅助绕组接成开口三角形，用作绝缘监察。

在交流电网三相对称情况下，开口三角形无电压，当系统发生接地时，三相电压不对称，开口三角形输出约100V的零序电压，电压继电器KV动作，发出预报信号。

在电压互感器高压侧装设一组熔丝FU，低压侧也装设一级熔丝的目的是保护二次绕组，采用二次侧b相接地的目的是为简化同期接线。

在安装中如果错误地将b相接地装在熔丝FU2位置之前（如图虚线所示）互感器在正常情况下也会起同期、保护、测量作用，很难发现问题所在，只有在电压互感器遭到雷击时，击穿保险器F击穿放电，二次绕组直接接地，形成回路短路，这样的后果不但会烧毁一次侧的熔丝，还会烧毁电压互感器。

我站下属水电站曾有这样错误安装以至于酿成互感器烧毁的事故，所以b相接地一定要装在FU2位置之后（如图实线所示），这样做的好处是一旦F击穿发生二次绕组直接接地，FU2立即熔断，有效保护了二次绕组。

电压互感器一二次侧熔丝熔断故障浅谈【摘要】针对电压互感器一、二次侧熔丝熔断常见故障，简单的分析故障现象及预防措施。

【关键词】电压互感器一、二次侧熔丝熔断措施引言电压互感器一、二次侧熔丝作为电压互感器的一个重要保护元件，它在保护电压互感器本身以及电网、二次侧负荷如仪表、继电器线圈等安全运行方面起着重要的作用。

当电压互感器本身故障时，熔丝能迅速熔断，防止事故扩大；正常运行时，能防止高压电网受电压互感器本身及其引线的影响；当电压互感器二次侧及回路发生故障时，能够快速熔断，保证电压互感器不遭受损坏防止保护误动等。

运行中的电压互感器，除了其内部线圈发生匝间、层间或相间短路以及一相接地等故障使其一、二次侧熔丝熔断外，还可能有多种原因造成，据不完全统计，仅信阳市每年就有上万起电压互感器一、二次侧熔丝熔断故障发生，它成为电压互感器运行中的最常见的故障，若处理不当，不仅会使故障范围扩大，影响设备的安全运行，还可能酿成事故，本文以10KV电压互感器为例，对此作一分析，并对其判断、处理办法作一说明。

1、一、二次侧熔丝熔断故障现象1.1电压互感器一次侧熔丝熔断当电压互感器一次侧熔丝熔断时，受负载影响，熔断相电压降低，但不为零，通常情况下可以达到20～40V，此时其他两相电压应保持为正常相电压或稍低。

同时由于断相出现在互感器高压侧，互感器低压侧会出现零序电压，其大小通常高于接地信号限值，起动接地装置，发出接地信号。

1.2电压互感器低压熔丝熔断电压互感器二次侧熔丝熔断时，在二次侧的反映和高压熔丝基本类似，但是由于熔丝熔断发生在二次侧，即低压侧，影响的将只是某一个绕组的电压，不会出现零序电压。

在这种情况下，通过用电压表检查电压回路熔断器两侧电压，可以快速地确定故障原因。

如果某相低压熔丝两侧电压不等，可以确认为该低压熔丝熔断，否则，应判断为互感器高压熔丝熔断。

在实际运行中，由于电压互感器所接的设备不同，接线方式不同，因此熔丝熔断后电压表的指示数可能出现各种不同的情况，但一般来说，非故障相的电压保持正常，与故障相有关的电压都有不同程度的降低。

35kV电压互感器熔丝熔断原因分析及对策摘要：电磁电压传感器广泛应用于35kV及以下电网，使故障原因及排除成为亟待解决的问题。

分析了35kV电磁电压传感器熔丝熔断的原因，提出了具体解决方案。

关键词：电压互感器；熔断；消谐器引言：电压互感器是计量、测量和继电保护供电，用来在故障时保护重要设备。

高压侧熔丝熔断在运行时经常出现故障，对测量和继电保护产生影响很大。

因此，研究电磁电压互感器的熔断缺陷很重要。

合理有效的故障处理可以降低事故风险，确保电网和设备的安全运行，减少损失。

一、电磁式电压互感器熔丝熔断原因分析1.铁磁谐振过电压的影响。

非线性载荷波形畸变是铁磁性共振的主要因素。

在不接地系统中，由于三相对称，电压互感器的励磁阻抗高于接地系统电容器，同时也是等效电容器。

电压互感器接通时，单相或三相绕组中会发生较大流量。

某些系统干扰可能会在不同时间导致电压传感器饱和，中性点可能会产生较大的位移。

饱和后电压传感器的电磁效率降低，系统网络对地的响应更强。

本阶段可能会产生三相或单相谐振电路，当系统的磁阻活动与地面容量相符时，会引发各种铁磁谐振过电压。

磁共振成像频率和高频率的电压值通常较高。

可达到额定强度的三倍以上。

在初始过渡阶段，电压幅度可能很大，从而危及的绝缘结构。

工业频率谐波过电压可能对三种相对电压升高，或导致虚拟接地现象。

谐振可导致相位电压低频摆动，励磁电阻降低两倍，电压过高，一般低于额定电压的两倍。

但是，检测电阻的降低可能会严重饱和励磁回路，急剧增加励磁电流，超过额定电压，导致熔丝过热烧毁。

2.低频饱和电流。

单相接地时发生故障，电压互感器励磁阻抗高，电流通过量小，故障消失后，被切断电流通路，非接地阶段必须立即从线路电压恢复到正常相位电压。

但是，由于未接地故障，未接地阶段是用线路带电的，只通过最初由高压线圈接地的中性点接地。

与此同时，高振幅的低频饱和电流穿过高压线圈，导致铁芯大量饱和。

接地电容较大时，间歇电弧接地或接地会消失，接地电容中存储的负载会被重新分配。

10kV电压互感器熔丝熔断的原因分析及解决措施摘要：在电力系统日常运行中，电压互感器作为一次电路和二次电路中重要的联络元件，担负着为综保测控装置提供运行数据的重要任务。

然而，由于许多原因，在电力系统的运行中经常出现电压互感器熔丝熔断现象，这对电力系统的稳定运行带来很大的安全隐患。

本文首先列举了电压互感器高压熔丝熔断的危害，接着分析了电压互感器高压熔丝熔断的原因，最后针对熔丝熔断的原因，给出了电压互感器高压熔丝熔断的预防措施。

关键词：电压互感器；熔丝熔断；预防措施电压互感器（PT）是变电站使用的一种重要设备，主要用于电压测量、计量以及继电保护。

在电压互感器工作的过程中，时常会发生高压侧熔丝熔断的故障。

通过对2014年运维三班异常处理的统计，发现电压互感器熔断器熔断已成为异常处理中较为费时、费力的一项工作。

本文全面的分析总结了熔断器熔断的常见原因及处理措施，旨在今后的工作中提高对熔断器熔断的认识及工作效率。

一、电压互感器高压熔丝熔断的危害电压互感器熔丝熔断现象不仅可能使线路保护失效，而且还严重影响电能计量的准确性，这就给电力系统的稳定运行带来了极大的隐患。

具体来说，电压互感器熔丝熔断现象主要有以下几点：1．当电压互感器高压熔丝烧毁之后，如果得不到立即修复，将可能导致10kV母线的运行不能进行分段；2．正常情况下，在10kV的电力系统中，最常见的异常现象就是谐振过电压了。

尽管过电压谐振幅度不算高，但是这种情况可能长期存在。

特别是低频率的谐波将影响变电站变压器的线圈装置，而其他的设备则可能危及绝缘总线，更严重的后果可能导致绝缘击穿，造成严重的伤害甚至是短时间内的大面积停电；3．如果的高压保险丝被烧断，那么将直接对电量造成不小的损失，并且在计量方面也难以做到精确计算；4．在电压互感器保险丝被烧断时，可能会对检查设备的作业人员造成伤害。

由此可见，电压互感器高压熔丝熔断的危害十分严重，因此，对电压互感器熔丝熔断现象的原因进行分析，并就如何有效避免电压互感器熔丝熔断进行研究，是非常有必要的。

个人收集整理-ZQ一、电压互感器二次熔丝熔断当互感器二次熔丝熔断时，会出现下列现象：有预告音响；“电压回路断线”光字牌会亮；电压表、有功和无功功率表地指示值会降低或到零；故障相地绝缘监视表计地电压会降低或到零；“备用电源消失”光字牌会亮；在变压器、发电机严重过流时，互感器熔丝熔断，低压过流保护可能误动.处理方法：首先根据现象判断是什么设备地互感器发生故障，退出可能误动地保护装置.如低电压保护、备用电源自投装置、发电机强行励磁装置、低压过流保护等.然后判断是互感器二次熔丝地哪一相熔断，在互感器二次熔丝上下端，用万用表分别测量两相之间二次电压是否都为.如果上端是，下端没有，则是二次熔丝熔断，通过对两相之间上下端交叉测量判断是哪一相熔丝熔断，进行更换.如果测量熔丝上端电压没有，有可能是互感器隔离开关辅助接点接触不良或一次熔丝熔断，通过对互感器隔离开关辅助接点两相之间，上下端交叉测量判断是互感器隔离开关辅助接点接触不良还是互感器一次熔丝熔断.如果是互感器隔离开关辅助接点接触不良，进行调整处理.如果是互感器一次熔丝熔断，则拉开互感器隔离开关进行更换.文档收集自网络，仅用于个人学习二、电压互感器一次熔断器熔断故障现象与二次熔丝熔断一样，但有可能发“接地”光字牌.因为互感器一相一次熔断器熔断时，在开口三角处电压有，而开口三角处电压整定值为，所以会发“接地”光字处理方法，与二次熔丝熔断一样.要注意互感器一次熔断器座在装上高压熔断器后，弹片是否有松动现象.文档收集自网络，仅用于个人学习三、电压互感器击穿熔断器熔断凡采用相接地地互感器二次侧中性点都有一个击穿互感器地击穿熔断器，熔断器地主要作用是：在相二次熔丝熔断地时候，即使高压窜入低压，仍能使击穿熔丝熔断而使互感器二次有保护接地，保护人身和设备地安全，其击穿熔断器电压约.故障现象与互感器二次熔丝熔断一样，此时更换相二次熔丝，一换上好地熔丝就会熔断.不要盲目将熔丝容量加大，要查清原因，是否互感器击穿熔丝已熔断.只有将击穿熔丝更换了，相二次熔丝才能够换上.互感器一、二次熔断器熔断及击穿熔断器熔断，在现象上基本一致，查找时一般是先查二次熔断器及辅助接点，再查一次熔断器，最后查击穿熔断器、互感器内部是否故障，如果发电机在开机时，发电机互感器一次熔断器经常熔断又找不出原因，则有可能是由互感器铁磁谐振引起.文档收集自网络，仅用于个人学习1 / 1。
