雷击时低压母线上压变熔丝熔断的机理分析及解决办法

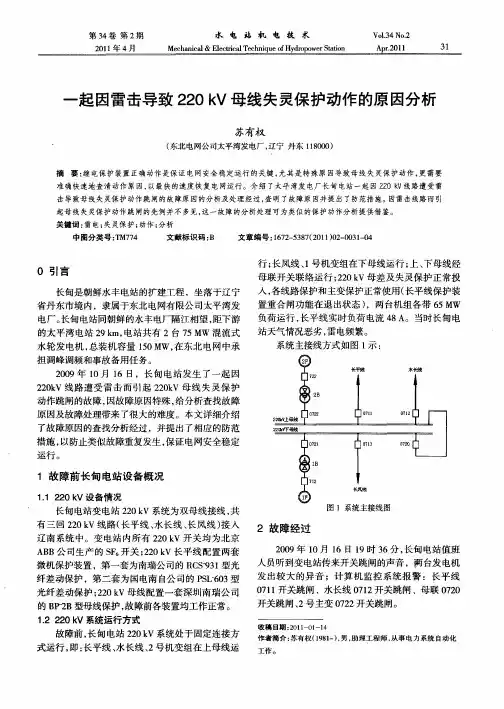

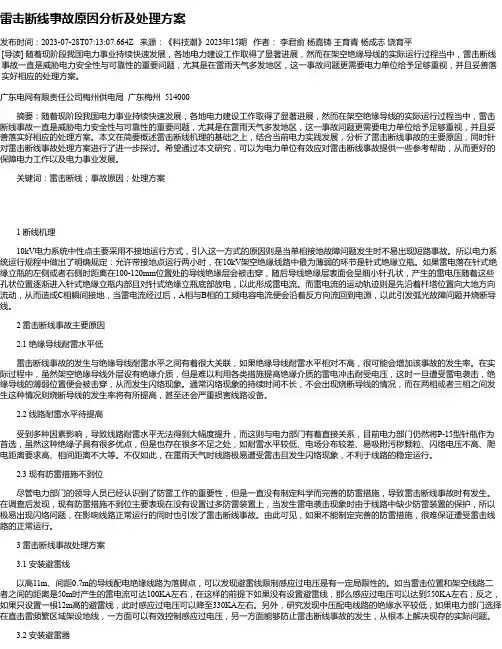

雷击断线事故原因分析及处理方案发布时间：2023-07-28T07:13:07.664Z 来源：《科技潮》2023年15期作者：李君俞杨嘉铸王育青杨成志饶育平[导读] 随着现阶段我国电力事业持续快速发展，各地电力建设工作取得了显著进展，然而在架空绝缘导线的实际运行过程当中，雷击断线事故一直是威胁电力安全性与可靠性的重要问题，尤其是在雷雨天气多发地区，这一事故问题更需要电力单位给予足够重视，并且妥善落实好相应的处理方案。

广东电网有限责任公司梅州供电局广东梅州 514000摘要：随着现阶段我国电力事业持续快速发展，各地电力建设工作取得了显著进展，然而在架空绝缘导线的实际运行过程当中，雷击断线事故一直是威胁电力安全性与可靠性的重要问题，尤其是在雷雨天气多发地区，这一事故问题更需要电力单位给予足够重视，并且妥善落实好相应的处理方案。

本文在简要概述雷击断线机理的基础之上，结合当前电力实践发展，分析了雷击断线事故的主要原因，同时针对雷击断线事故处理方案进行了进一步探讨。

希望通过本文研究，可以为电力单位有效应对雷击断线事故提供一些参考帮助，从而更好的保障电力工作以及电力事业发展。

关键词：雷击断线；事故原因；处理方案1 断线机理10kV电力系统中性点主要采用不接地运行方式，引入这一方式的原因则是当单相接地故障问题发生时不易出现短路事故。

所以电力系统运行规程中做出了明确规定：允许带接地点运行两小时，在10kV架空绝缘线路中最为薄弱的环节是针式绝缘立瓶。

如果雷电落在针式绝缘立瓶的左侧或者右侧时距离在100-120mm位置处的导线绝缘层会被击穿，随后导线绝缘层表面会呈细小针孔状，产生的雷电压随着这些孔状位置逐渐进入针式绝缘立瓶内部且对针式绝缘立瓶底部放电，以此形成雷电流。

而雷电流的运动轨迹则是先沿着杆塔位置向大地方向流动，从而造成C相瞬间接地，当雷电流经过后，A相与B相的工频电容电流便会沿着反方向流回到电源，以此引发弧光故障问题并烧断导线。

2019年第6期总第385期跌落式熔断器频繁熔断事故排查及防范措施李志全1，李明超2，李寿鹏1，王瑞宁1，孙善平1，李世玲1（1.国网山东省电力公司诸城市供电公司，山东诸城262200；2.国网山东省电力公司莒南县供电公司,山东临沂276600）2017年5月15日—6月4日期间，山东某邮政局供电专变跌落式熔断器频繁出现熔断事故，经5次排查后方得到彻底解决，导致客户多次停电。

事故原因为跌落式熔断器引线松动接触不良导致，该类问题虽然简单，但原因不易查找且极易被忽视。

为总结经验教训，将事故查找分析过程总结出来，以便同行借鉴。

1设备应用概况1.1供电设备情况邮政局专变型号为S9-160/10，供电线路为10kV 兴华西线供销商场支线9号杆（终端杆），客户支线电缆（YJLV 22-3×50/10，长度约100m ）经跌落式熔断器接入客户高压配电室。

该客户高压室设有高压负荷开关总柜（配置高压熔断器作为保护，熔管熔丝配置16A ），变压器经总柜后接入，相当于配置了两级熔丝保护。

1.2负荷情况客户用电负荷为综合用电负荷，以办公用电为主，沿街商铺、邮政业务门面用电也是其重要组成部分。

主要用电设备有22台2匹壁挂式空调，4台3匹落地式空调，照明、办公计算机等若干。

2熔丝频繁熔断情况第1次熔断：5月15日，客户反映供电中断，经查为其供电的9号杆上配置的跌落式熔断器A 、B 两相熔丝熔断。

考虑其跌落式熔断器已运行超过10年，更换熔丝的同时将其跌落式熔断器同时更换，通过带电作业方式接入电网，恢复送电。

第2次熔断：5月25日，客户再次反映供电中断，经查，依旧是刚刚更换的跌落式熔断器A 、B 两相熔丝熔断。

连续2次熔丝熔断，立即对供电电缆、变压器等主要设备进行检修检查和电气试验，均未发现问题。

怀疑其用电负荷分布不合理，遂配合客户调整三相负荷平衡后，将A 、B 相熔丝更换为30A 型号（原熔丝额定电流为16A ）后投入运行。

35kV母线电压互感器熔断器频繁熔断的原因分析及处理方法摘要：在我国社会经济和科学技术协同发展背景下，人们对电网运行安全性、稳定性和可靠性也提出了更高的要求。

然而，在当前35kV变电站母线电压互感器高压熔断器频频出现熔断的现象，对整个电网运行造成严重的影响。

在本文中，结合电压互感器熔断器频繁出现熔断故障统计和分析，探讨导致其出现熔断现象的根本原因，并在此基础上提出具有针对性的处理方法，以确保电网系统运行安全、稳定运行。

关键词：35kV；电压互感器；高压熔断器；原因分析；处理方法；探讨在现代科学技术推动下，电力系统自动化水平也得到进一步发展，无人值班的运行模式也成为变电站运行的主要模式。

在这一背景下，变电站在其运行过程中出现故障，主要原因在于电压出现异常的情况，即母线TV一次侧熔断器熔断以后导致变电站的电压不够稳定，在传统运行管理模式下，一旦出现这一故障可以进行及时的处理，并且将影响力控制在一定范围内，在现代采用无人管理运行模式以后，这类故障的发生无法实现及时的处理，一旦电压出现不稳的情况还会导致其他一连串问题发生，如：继电保护误动[1]。

对这一情况进行妥善处理，就需要加大对不同运行条件、环境下发生的熔断现象原因进行细致分析，才能够采取具有针对性的处理方法解决问题。

基于此，对35kV母线电压互感器熔断器频繁熔断的原因及处理方法进行分析。

1不同情况下的熔断器熔断现象分析由于电压互感器在不同运行环境、运行方式及采用的接线方式下，出现熔断器熔断的现象和形成原因也会不同，在下文中就不同情况下的熔断器熔断现象展开详细的分析。

案例1：某供电局110kV变电站发35kVI段母线TV断线，相关操作人员及时赶到现场组织对现场进行勘查，发现35kV母线TV发出断线的信号，经过现场人员的仔细检查、分析之后，认为是母线TV高压熔断器C相熔断，通过对C相熔断器进行更换之后可以实现正常运行[2]。

案例2：某供电局110kV变电站35kV电压超过了上限值，而下级的变电站35kV电压保持在正常的范围内，现场出现了35kVII段母线TV断线情况，经过检修人员现场检查和分析之后，得出初步的结论：认为是母线TV高压熔断器B相熔断，可以通过对该段母线进行检修，并且对B相熔断器进行更换，可以恢复到正常状态[2-3]。

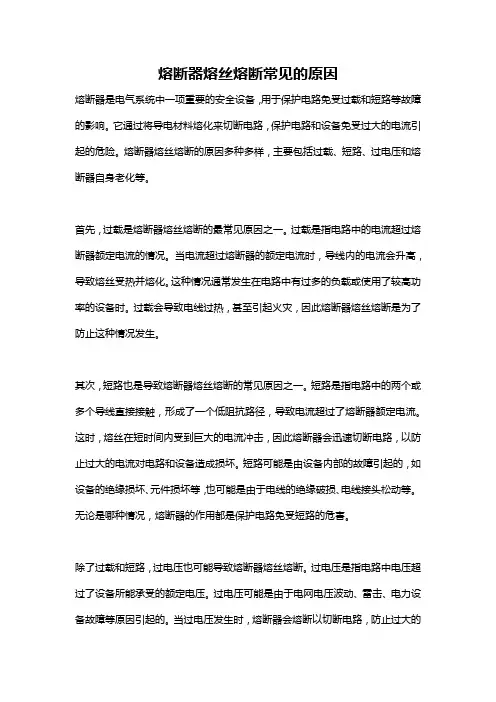

熔断器熔丝熔断常见的原因熔断器是电气系统中一项重要的安全设备，用于保护电路免受过载和短路等故障的影响。

它通过将导电材料熔化来切断电路，保护电路和设备免受过大的电流引起的危险。

熔断器熔丝熔断的原因多种多样，主要包括过载、短路、过电压和熔断器自身老化等。

首先，过载是熔断器熔丝熔断的最常见原因之一。

过载是指电路中的电流超过熔断器额定电流的情况。

当电流超过熔断器的额定电流时，导线内的电流会升高，导致熔丝受热并熔化。

这种情况通常发生在电路中有过多的负载或使用了较高功率的设备时。

过载会导致电线过热，甚至引起火灾，因此熔断器熔丝熔断是为了防止这种情况发生。

其次，短路也是导致熔断器熔丝熔断的常见原因之一。

短路是指电路中的两个或多个导线直接接触，形成了一个低阻抗路径，导致电流超过了熔断器额定电流。

这时，熔丝在短时间内受到巨大的电流冲击，因此熔断器会迅速切断电路，以防止过大的电流对电路和设备造成损坏。

短路可能是由设备内部的故障引起的，如设备的绝缘损坏、元件损坏等，也可能是由于电线的绝缘破损、电线接头松动等。

无论是哪种情况，熔断器的作用都是保护电路免受短路的危害。

除了过载和短路，过电压也可能导致熔断器熔丝熔断。

过电压是指电路中电压超过了设备所能承受的额定电压。

过电压可能是由于电网电压波动、雷击、电力设备故障等原因引起的。

当过电压发生时，熔断器会熔断以切断电路，防止过大的电流对设备造成损坏。

熔丝在过电压下瞬间受到高压冲击，导致熔断器迅速断开电路，起到保护作用。

此外，熔断器本身的老化也是导致熔丝熔断的原因之一。

长时间的使用和高负荷工作会使得熔断器内部的熔丝受到热膨胀和收缩的影响，从而导致熔断器的性能下降。

当熔丝老化时，其熔化温度可能会发生变化，导致熔断器动作不准确或无法正常工作。

为了保证熔断器的可靠性，定期更换老化的熔丝是十分重要的。

总结起来，熔断器熔丝熔断的常见原因包括过载、短路、过电压和熔断器自身老化等。

这些原因可能会导致熔丝受热并熔断，以保护电路和设备免受过大的电流和短路的危害。

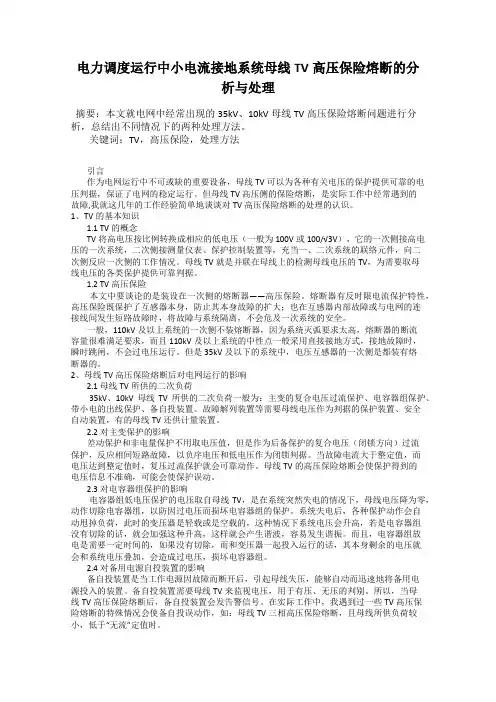

电力调度运行中小电流接地系统母线TV高压保险熔断的分析与处理摘要：本文就电网中经常出现的35kV、10kV母线TV高压保险熔断问题进行分析，总结出不同情况下的两种处理方法。

关键词：TV，高压保险，处理方法引言作为电网运行中不可或缺的重要设备，母线TV可以为各种有关电压的保护提供可靠的电压判据，保证了电网的稳定运行。

但母线TV 高压侧的保险熔断，是实际工作中经常遇到的故障,我就这几年的工作经验简单地谈谈对TV高压保险熔断的处理的认识。

1、TV的基本知识1.1 TV的概念TV将高电压按比例转换成相应的低电压（一般为100V或100/√3V），它的一次侧接高电压的一次系统，二次侧接测量仪表、保护控制装置等，充当一、二次系统的联络元件，向二次侧反应一次侧的工作情况。

母线TV就是并联在母线上的检测母线电压的TV，为需要取母线电压的各类保护提供可靠判据。

1.2 TV高压保险本文中要谈论的是装设在一次侧的熔断器——高压保险。

熔断器有反时限电流保护特性，高压保险既保护了互感器本身，防止其本身故障的扩大；也在互感器内部故障或与电网的连接线间发生短路故障时，将故障与系统隔离，不会危及一次系统的安全。

一般，110kV及以上系统的一次侧不装熔断器，因为系统灭弧要求太高，熔断器的断流容量很难满足要求，而且110kV及以上系统的中性点一般采用直接接地方式，接地故障时，瞬时跳闸，不会过电压运行。

但是35kV及以下的系统中，电压互感器的一次侧是都装有熔断器的。

2、母线TV高压保险熔断后对电网运行的影响2.1 母线TV所供的二次负荷35kV、10kV母线TV所供的二次负荷一般为：主变的复合电压过流保护、电容器组保护、带小电的出线保护、备自投装置、故障解列装置等需要母线电压作为判据的保护装置、安全自动装置，有的母线TV还供计量装置。

2.2对主变保护的影响差动保护和非电量保护不用取电压值，但是作为后备保护的复合电压（闭锁方向）过流保护，反应相间短路故障，以负序电压和低电压作为闭锁判据。

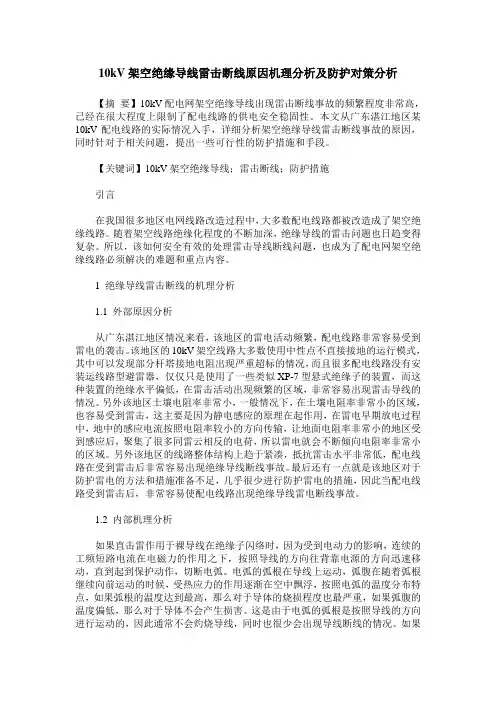

10kV架空绝缘导线雷击断线原因机理分析及防护对策分析【摘要】10kV配电网架空绝缘导线出现雷击断线事故的频繁程度非常高，已经在很大程度上限制了配电线路的供电安全稳固性。

本文从广东湛江地区某10kV配电线路的实际情况入手，详细分析架空绝缘导线雷击断线事故的原因，同时针对于相关问题，提出一些可行性的防护措施和手段。

【关键词】10kV架空绝缘导线；雷击断线；防护措施引言在我国很多地区电网线路改造过程中，大多数配电线路都被改造成了架空绝缘线路。

随着架空线路绝缘化程度的不断加深，绝缘导线的雷击问题也日趋变得复杂。

所以，该如何安全有效的处理雷击导线断线问题，也成为了配电网架空绝缘线路必须解决的难题和重点内容。

1 绝缘导线雷击断线的机理分析1.1 外部原因分析从广东湛江地区情况来看，该地区的雷电活动频繁，配电线路非常容易受到雷电的袭击。

该地区的10kV架空线路大多数使用中性点不直接接地的运行模式，其中可以发现部分杆塔接地电阻出现严重超标的情况，而且很多配电线路没有安装运线路型避雷器，仅仅只是使用了一些类似XP-7型悬式绝缘子的装置，而这种装置的绝缘水平偏低，在雷击活动出现频繁的区域，非常容易出现雷击导线的情况。

另外该地区土壤电阻率非常小，一般情况下，在土壤电阻率非常小的区域，也容易受到雷击，这主要是因为静电感应的原理在起作用，在雷电早期放电过程中，地中的感应电流按照电阻率较小的方向传输，让地面电阻率非常小的地区受到感应后，聚集了很多同雷云相反的电荷，所以雷电就会不断倾向电阻率非常小的区域。

另外该地区的线路整体结构上趋于紧凑，抵抗雷击水平非常低，配电线路在受到雷击后非常容易出现绝缘导线断线事故。

最后还有一点就是该地区对于防护雷电的方法和措施准备不足，几乎很少进行防护雷电的措施，因此当配电线路受到雷击后，非常容易使配电线路出现绝缘导线雷电断线事故。

1.2 内部机理分析如果直击雷作用于裸导线在绝缘子闪络时，因为受到电动力的影响，连续的工频短路电流在电磁力的作用之下，按照导线的方向往背靠电源的方向迅速移动，直到起到保护动作，切断电弧。

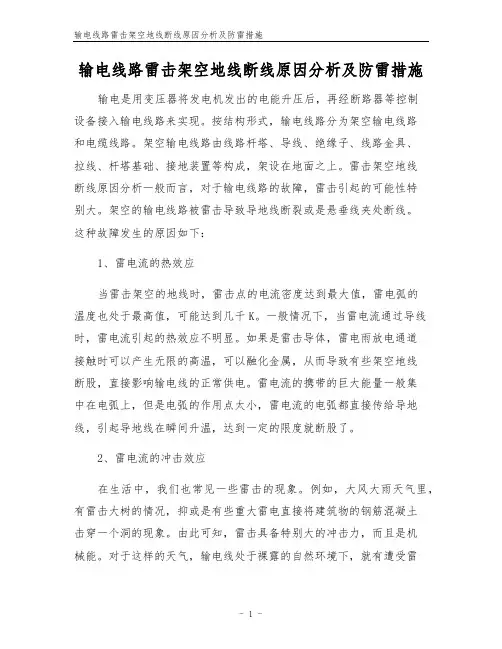

输电线路雷击架空地线断线原因分析及防雷措施输电是用变压器将发电机发出的电能升压后，再经断路器等控制设备接入输电线路来实现。

按结构形式，输电线路分为架空输电线路和电缆线路。

架空输电线路由线路杆塔、导线、绝缘子、线路金具、拉线、杆塔基础、接地装置等构成，架设在地面之上。

雷击架空地线断线原因分析一般而言，对于输电线路的故障，雷击引起的可能性特别大。

架空的输电线路被雷击导致导地线断裂或是悬垂线夹处断线。

这种故障发生的原因如下：1、雷电流的热效应当雷击架空的地线时，雷击点的电流密度达到最大值，雷电弧的温度也处于最高值，可能达到几千K。

一般情况下，当雷电流通过导线时，雷电流引起的热效应不明显。

如果是雷击导体，雷电雨放电通道接触时可以产生无限的高温，可以融化金属，从而导致有些架空地线断股，直接影响输电线的正常供电。

雷电流的携带的巨大能量一般集中在电弧上，但是电弧的作用点太小，雷电流的电弧都直接传给导地线，引起导地线在瞬间升温，达到一定的限度就断股了。

2、雷电流的冲击效应在生活中，我们也常见一些雷击的现象。

例如，大风大雨天气里，有雷击大树的情况，抑或是有些重大雷电直接将建筑物的钢筋混凝土击穿一个洞的现象。

由此可知，雷击具备特别大的冲击力，而且是机械能。

对于这样的天气，输电线处于裸露的自然环境下，就有遭受雷击的危险、如果导地线被雷电击中，雷电冲击波携带的能量超出导体线的承受范围，导地线可能直接被打断。

3、工频短路电流的热效应当雷击架空的地线，在线路断裂的同时会产生绝缘子闪络放电。

由于地线的杆塔阻力比雷击放电的杆塔小，当雷击放电接触的杆塔，几乎所有的工频都会被续流到架空地线，从而出现短路电流，在一定程度上也提高了雷击点的温度。

架空地线短路时的热稳定只能允许较小的电流通过，所以容易使导地线断线。

在地线的悬垂线夹处属于比较薄弱的环节，更加容易断线。

4、设计规程不合理在短路电流的热稳定中，设计规程需要对雷电流和短路电流同时产生作用下的热稳定规定要求。

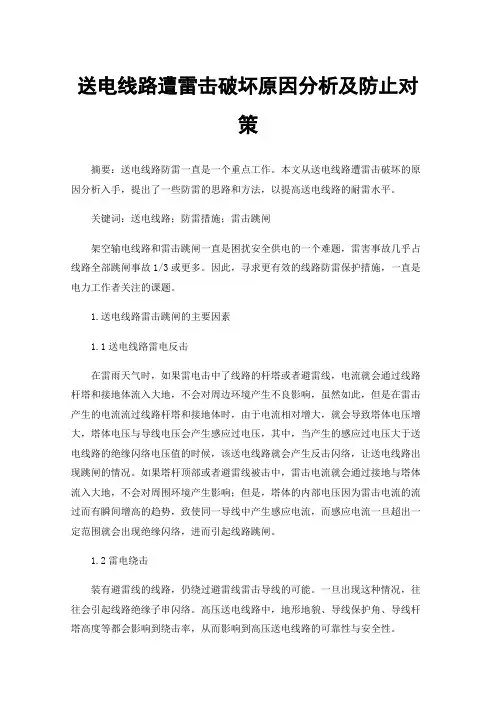

送电线路遭雷击破坏原因分析及防止对策摘要：送电线路防雷一直是一个重点工作。

本文从送电线路遭雷击破坏的原因分析入手，提出了一些防雷的思路和方法，以提高送电线路的耐雷水平。

关键词：送电线路；防雷措施；雷击跳闸架空输电线路和雷击跳闸一直是困扰安全供电的一个难题，雷害事故几乎占线路全部跳闸事故1/3或更多。

因此，寻求更有效的线路防雷保护措施，一直是电力工作者关注的课题。

1.送电线路雷击跳闸的主要因素1.1送电线路雷电反击在雷雨天气时，如果雷电击中了线路的杆塔或者避雷线，电流就会通过线路杆塔和接地体流入大地，不会对周边环境产生不良影响，虽然如此，但是在雷击产生的电流流过线路杆塔和接地体时，由于电流相对增大，就会导致塔体电压增大，塔体电压与导线电压会产生感应过电压，其中，当产生的感应过电压大于送电线路的绝缘闪络电压值的时候，该送电线路就会产生反击闪络，让送电线路出现跳闸的情况。

如果塔杆顶部或者避雷线被击中，雷击电流就会通过接地与塔体流入大地，不会对周围环境产生影响；但是，塔体的内部电压因为雷击电流的流过而有瞬间增高的趋势，致使同一导线中产生感应电流，而感应电流一旦超出一定范围就会出现绝缘闪络，进而引起线路跳闸。

1.2雷电绕击装有避雷线的线路，仍绕过避雷线雷击导线的可能。

一旦出现这种情况，往往会引起线路绝缘子串闪络。

高压送电线路中，地形地貌、导线保护角、导线杆塔高度等都会影响到绕击率，从而影响到高压送电线路的可靠性与安全性。

2.送电线路预防雷击损害的防止对策2.1架设避雷线当前，送电线路的常规防雷保护措施主要是通过架设避雷线。

避雷线的主要作用是防止雷电直击导线，同时还具有以下作用：（1）分流作用，以减小流经杆塔的雷电流，从而降低塔顶电位；（2）通过对导线的耦合作用，可以减小送电线路绝缘子的电压；（3）对导线的屏蔽作用，可以降低导线上的感应电压。

按照现行规程对各级电压线路架设架空避雷线的要求有如下规定：（1）500kV线路应沿全线架设双避雷线；（2）220kV线路应沿全线架设避雷线。

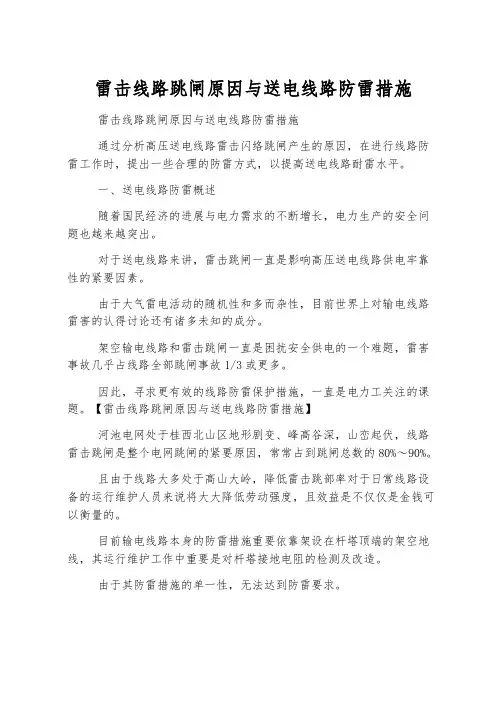

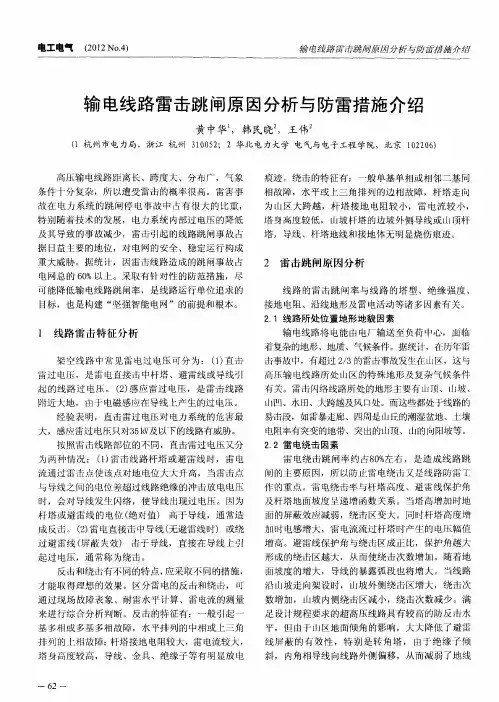

雷击线路跳闸原因与送电线路防雷措施雷击线路跳闸原因与送电线路防雷措施通过分析高压送电线路雷击闪络跳闸产生的原因，在进行线路防雷工作时，提出一些合理的防雷方式，以提高送电线路耐雷水平。

一、送电线路防雷概述随着国民经济的进展与电力需求的不断增长，电力生产的安全问题也越来越突出。

对于送电线路来讲，雷击跳闸一直是影响高压送电线路供电牢靠性的紧要因素。

由于大气雷电活动的随机性和多而杂性，目前世界上对输电线路雷害的认得讨论还有诸多未知的成分。

架空输电线路和雷击跳闸一直是困扰安全供电的一个难题，雷害事故几乎占线路全部跳闸事故1/3或更多。

因此，寻求更有效的线路防雷保护措施，一直是电力工关注的课题。

【雷击线路跳闸原因与送电线路防雷措施】河池电网处于桂西北山区地形剧变、峰高谷深，山峦起伏，线路雷击跳闸是整个电网跳闸的紧要原因，常常占到跳闸总数的80%～90%。

且由于线路大多处于高山大岭，降低雷击跳部率对于日常线路设备的运行维护人员来说将大大降低劳动强度，且效益是不仅仅是金钱可以衡量的。

目前输电线路本身的防雷措施重要依靠架设在杆塔顶端的架空地线，其运行维护工作中重要是对杆塔接地电阻的检测及改造。

由于其防雷措施的单一性，无法达到防雷要求。

而推行的安装耦合地线、加强线路绝缘水平的防雷措施，受到肯定的条件限制而无法得到有效实施，如通常采纳加添绝缘子片数或更换为大爬距的合成绝缘子的方法来提高线路绝缘，对防止雷击塔顶反击过电压效果较好，但对于防止绕击则效果较差，且加添绝缘子片数受杆塔头部绝缘间隙及导线对地安全距离的限制，因此线路绝缘的加强也是有限的。

而安装耦合地线则一般适用于丘陵或山区跨越档，可以对导线起到有效的屏蔽保护作用，用等击距原理也就是降低了导线的暴露弧段。

但其受杆塔强度、对地安全距离、交叉跨越及线路下方的交通运输等因素的影响，因此架设耦合地线对于旧线路不易实施。

因此讨论不受条件限制的线路防雷措施就显得非常紧要，将安装线路避雷器、降低杆塔接地电阻、进行综合分析运用，从它们对防止雷击形式的针对性启程，真正做到切实可行而又能收到实际效果。

输电线路雷击故障原因分析及预防措施建议摘要：架空输电线路是电力网及电力系统的重要组成部分。

由于它暴露在自然之中，故极易受到外界的影响和损害，其中最主要的一个方面是雷击。

架空输电线路所经之处大都为旷野或丘陵、高山，输电线路长，遭遇雷击的机率较大。

据统计，在我国跳闸率比较高的地区的高压线路由雷击引起的次数约占40%～70%，尤其是在多雷、土壤电阻率高、地形复杂的地区，雷击事故率更高。

因此，本文对输电线路雷击故障原因分析及预防措施建议进行分析。

关键词：输电线路；雷击故障；原因分析；预防措施建议高空中的雷云在起电、移动和先导放电的过程中经常会形成一个断开的回路，如此一来将会和架设在高空中的输电线路产生静电感应。

当高空中的雷云对大地放电时，输电线路中将会产生大量的自由电荷以冲击波的形式向两端移动，从而造成雷击故障。

随着电力事业的不断发展，雷击引起的输电线路跳闸故障日益增多，严重影响了日常的生产生活与电网的安全运行。

因此，深入分析输电线路雷击故障及防雷措施具有十分重要的意义。

1雷击对对输电线路的影响输电线路一般都处在裸露空气中，容易遭受雷击，雷击过电压分为感应雷过电压和直击雷过电压两种。

研究表明，直击雷过电压对线路绝缘的威胁性最为严重，但是他的雷击率小，只占到百分之十左右，由于配电系统绝缘水平低，由感应雷引起的故障率大于百分之九十。

理论上配电网感应过电压最大值可以达到400kv，如果线路绝缘电压不大于35kv，那么就容易被毁坏，如果线路绝缘电压达到110kv级以上的话，那么雷击对其的影响就会很小了，由上所述可以看出，直击雷过电压对于高压输电线路的影响比较大。

雷击对于输电线路的影响总体来说还是很大的，要采取相应的防雷措施。

2雷害原因分析输电线路雷击闪电是由雷云放电造成的过电压通过线路杆塔建立放电通道，导致线路绝缘击穿，这种过电压也称为大气过电压，可分为直击雷过电压和感应雷过电压。

输电线路基本受到直击雷电的影响，直击雷又分为反击和绕击，都严重危害线路安全运行。

Dianqi Gongcheng yu Zidonghua♦电气工程与自动化一起雷击线路导致母线电压互感器熔断器熔断事件的原因分析及应急措施黄杨明胡长国林浩勤王从龙(广东电网有限责任公司佛山供电局，广东佛山528000)摘要：电压互感器配置高压熔断器，能可靠保护设备的安全运行。

现结合一起雷击线路导致母线电压互感器高压侧熔断的案例,开展原因分析，并针对10k V母线电压消失对设备的影响，给出了现场快速应急处理措施，供变电站运维人员参考。

关键词：电压互感器;高压熔断器;原因分析;应急措施0引言电压互器是电站重要的电备，将高电压转化为低电压，实现保、、功能。

10kV中性点经小电阻接地系，电压互器一次侧装设高压熔断器。

当电压互感器内故障或系接地故障过电压，高压熔断器熔断实现故障点的断，缩故障范围，保证电压互器正运T本文针一起线路故障导致母线电压互器高压熔断器熔断事件案例原因，并针103V母线电压消失备的，给出相应的应急处理措施。

1事件案例概况2020-04-22T17：46：07，调度监控告知某变电站(图1，500开关热备用)21母线51PT电压消，#1母线有运行的线及电器保装置发电源告警信号,#1主保装置、500备保装置告警，告警信号能。

运维人员现场查21母线一备运，相备的断路器置，51PT开置。

后控显示21低及母线馈线有负荷电，21母线电压三相显示均为0。

查21母线51PT二接线小室保护、空开正(3)控制逻辑电源板、信号板故障原因：温度高报警中间继电器线圈(24V电源)并接的反向抑制二极管击穿，导致24V电源回路短路，与之有电源联系的控制逻辑电源板CR26器件击穿、信号板故障。

(4)反向抑制二极管击穿可能的原因：一是24V电源回路串入高电压超过该二极管耐压值(600V)导致击穿；二是二极管老化导致反向电阻逐渐下降，最终发展成短路击穿。

根据现场排查情况及更换板件后UPS调试情况排除24V电源回路串入高电压的可能性。

山区雷击配电变压器事故及解决措施文章中作者结合多年工作经验，对山区雷击配电变压器事故原因进行了简单分析，并提出了解决应对措施，为配电网安全稳定运行提供一定参考依据。

标签：山区；配电；雷击；变压器配电网中，配电变压器的主要作用是电能分配与电压变换；配电变压器被雷电击坏事故时有发生，尤其在山区农村电网中发生比例较大。

我国农村电网在经过一段时间升级改造后情况稍有改善，不过在雷害事故的防范，尤其在雷击跳闸及击坏配电变压器事故防范上并未有明显好转。

对配电网可靠性造成了很大破坏，无法保障山区农民稳定的电力供应。

因此，对山区雷击配电变压器事故原因分析并采取有效解决措施就显得尤为重要。

1 山区雷击配电变压器事故原因1.1 正变换、逆变换过电压当雷电击中配电变压器低压侧的线路后，冲击电流在低压绕组侧形成，接地电流在接地电阻上产生压降，低压侧中性点电位突然升高，产生危及低压绕组的过电压[1]；此外，高压绕组出现感应电动势，导致高压侧中性点电位显著升高，同时叠加上绕组的相电压，产生强度过高的过电压击穿层间绝缘，见图1；反而言之，当雷电击中配电变压器高压侧的线路，在避雷器发生反应的同时，高压侧避雷器将雷电流引入大地，接地电流在接地电阻上产生压降[2]。

低压侧绕组中性点受到压降的作用，导致三相绕组电压同时提升。

还有，雷电流发生的磁通带来很强的脉冲电势，沿高压绕组在中性点达到最大幅值，击穿中性点绝缘。

此外匝间梯度电位大，易击穿高压绕组匝间、层间绝缘，见图2。

一般产生正逆变换过电压原因有以下几方面：配电变压器位置安装欠妥，易被雷电击中；避雷器组发生某些功能性故障，其配设地线时没有达到要求，雷电电流无法泄入大地；接地极电阻阻值超出允许范围等。

分析后不难发现，低压绕组过电压是正、逆变换过电压的源头，所以应对其幅值进行控制，或者配设避雷器以满足此要求。

1.2 配电变压器接地方式在配变高压端设置避雷器，使变压器低压端中性点、接地线与其金属外壳同步连接最终接地，他们有一样的电位，所以变压器主绝缘不用承受特大压降，避雷器被雷电侵袭后电流沿着接地线排向大地。

电压互感器高压熔丝频繁熔断原因分析在变电站中电压互感器是一个必不可少的设备，电压互感器在变电站中保护，计量，测量方面起到很大的作用。

在35kV变电站中电压互感器高压侧往往采用熔断器对其进行保护，高压熔断器具有结构简单，易于检修维护，在PT的自身保护中大量使用。

在中性点不接地系统中，当系统的电容电流较大时，在单相接地恢复的瞬间，容易发生电压互感器高压熔断器熔断事故，这样就会影响电费的计量，造成很大的损失，严重时甚至烧毁PT。

另外，高压熔断器本身的熔断也是一种损失，更换也比较麻烦。

还有，当PT一次侧高压熔断器熔断时，可引起系统虚假接地，开口三角电压升高，引起继电器误动作，容易造成工作人员的误判，将其当成系统接地，而花费很多时间还找不到接地点。

10kV系统中由电磁式TV饱和引起铁磁谐振过电压的情况时有发生，它持续时间长甚至能长时间自保持是导致TV高压熔丝熔断和TV 烧损甚至爆炸的重要原因,对电力系统的安全运行威胁极大。

近年来随着城网改造的进行,大范围应用电缆，配电网线路对地电容显著增加，系统参数已远远超出了谐振区域，很少发生铁磁谐振，但系统中发生单相接地或弧光接地故障时，仍发生TV高压熔丝频繁熔断甚至TV 烧毁现象。

1.铁磁谐振过电压在中性点不接地的电网中，由于变压器、PT等设备铁芯电感的磁路饱和作用，当电网等值电感和线路对地电容相匹配时，可以产生不同频率的铁磁谐振现象，激发产生持续的、较高幅值的铁磁谐振过电压，常遇到有三次谐波谐振、二倍频谐振、基波谐振、1／2分频谐振和1／3分频谐振等。

在铁磁谐振的作用下，铁芯处于高度饱和状态，其表现形式可能是相对地电压升高，励磁电流过大，或以低频摆动，引起绝缘闪络、避雷器炸裂、高值零序电压分量产生以及“虚幻接地”出现等，严重时还可能诱发保护误动作或在PT中出现过电流引起一次保险熔断甚至PT烧坏等事故。

由于配电线路的激增以及用户电感负荷的增加，配电系统的电气参数发生了很大变化，逐渐形成了谐振条件，加之有些电磁式电压互感器的励磁特性不良，因此，铁磁谐振常会发生，在系统谐振时电压互感器上将产生过电压或过电流，电流激增，造成熔断器熔断。

熔丝熔断的原因及处理--------------------------------------------------------------------------------发表日期：2005年4月2日本页面已被访问883 次目前，在电气设备的高低压侧还经常采用熔丝（片）进行保护。

运行中熔丝（片）的熔断是经常发生的，若不认真分析原因即换上新的熔丝（片），误将有故障的电气设备重新投运，其结果可能是设备烧损更加严重，进一步扩大事故范围，甚至造成大面积停电以及重大财产损失和人员伤亡。

因此，判明熔丝（片）熔断的原因，正确地加以处理，是保证电气设备安全运行的重要措施。

熔丝（片）熔断一般有以下几种情况：一、误断。

在这种情况下，熔丝（片）熔断在压接处或其他部位上，一般没有严重烧伤痕迹，这常常是因为熔丝（片）选用过小、过细、质量不佳或机械强度差；安装时熔丝（片）带有伤痕；瓷托不固定或固定不牢固；熔丝（片）压接不紧密；熔丝（片）运行时间过长而产生铜铝气体膜增大接触电阻等造成的。

凡属上述原因的，应在适当处理并换上合适的熔丝（片）后，重新投入运行。

二、过负荷熔断。

多发生在熔丝（片）中间位置，很少有电弧烧伤痕迹。

遇此情况，要查明过负荷原因，防止过负荷现象的再次发生。

三、短路熔断。

熔丝（片）上有严重烧伤，熔断器瓷托上还会留有电弧烧伤痕迹。

这可能是零线与相线或相线与相线之间发生短路故障引起的。

对于这类熔断，应对熔断器以后的所有设备和线路进行认真仔细的检查，查出故障点并排除后，方可将更新的熔丝（片）重新投运。

但在较长的低压线路末端短路时，因导线阻抗大，短路电流可能不大，熔丝（片）烧伤也可能不严重。

四、过电压熔断。

和短路熔断基本相似，一般熔丝（片）上有严重烧伤，主要是雷击过电压以及高电压窜入低电压设备所致，查明原因，更换新的熔丝（片）即可投运。

熔丝(片)熔断的原因及处理
张敬艺
【期刊名称】《农村电工》
【年(卷),期】1994(000)011
【摘要】目前,在电气设备的高低压侧还经常采用熔丝(片)进行保护。

运行中的熔丝(片)的熔断是经常发生的,若不认真分析原因,即换上新的熔丝(片),误将有故障的电气设备重新投运,其结果可能是设备烧损更加严重,进一步扩大事故范围,甚至造成大面积停电以及重大财产损失和人员的伤亡。

因此,判明熔丝(片)熔断的原因,正确的加以处理,是保证电气设备安全运行的重要措施。

【总页数】1页(P9-9)
【作者】张敬艺
【作者单位】山东省鱼台县供电局
【正文语种】中文
【中图分类】TM563
【相关文献】
1.古城变35kV母线VT熔丝频繁熔断原因分析及处理方法探讨 [J], 罗扬帆;胡海平;
2.刀开关熔丝的熔断原因及处理 [J], 邱卫东
3.配电变压器高、低压熔丝(片)熔断原因分析及处理 [J], 郭建;郭静
4.10kV电压互感器高压熔丝频繁熔断原因解析及处理预控措施 [J], 苏大华
5.10 kV跌落式熔断器熔丝异常熔断故障原因分析 [J], 焦琳;徐肖伟;赵海波;王科;邓云坤
因版权原因，仅展示原文概要，查看原文内容请购买。

低压熔丝熔断原因及更换
张树弼
【期刊名称】《《家庭电子》》
【年(卷),期】2003(000)012
【摘要】日常生活中常用低压熔丝(保险丝)大多为武德合金丝、铅锡合金丝。

使用中由于供电线路用电设备发生故障造成低压熔丝熔断,此时不少人会误认为熔丝太细而盲目加大保险丝,为日后安全用电留下极大隐患。

正确的方法是分析熔丝熔断的原因,对症处理。

1.如果熔丝只在其中部有一断开口而且无电弧痕迹,一般为家用电器增加,旧的熔丝容量偏小,长时间满负荷甚至超负荷工作而熔化。

此时应了解负荷变化状况,重新选择合适的熔丝进行更换。

家庭用电大多以照明、电热为主,选择熔丝额定电流应等于或稍大于负荷额定电流。

若装有空调,则熔丝额定电流为空调额定电流的1.5～2倍加其它负荷额定电流。

2.如果熔丝熔断口较小且只在螺钉压接处,说明该处温度明显偏高。

【总页数】1页(P7)
【作者】张树弼
【作者单位】
【正文语种】中文
【中图分类】TM563
【相关文献】
1.农村低压电器设备熔丝熔断的原因及防范措施 [J], 吴长浩;杨敏杰;章金晶
2.站用变压器高、低压侧熔丝熔断的处理 [J], 冯美婷
3.农用配电变压器高低压熔丝熔断的处理 [J], 薛志成
4.低压熔丝熔断原因及更换 [J], 张树弼
5.变压器高、低压侧熔丝熔断的原因 [J],
因版权原因，仅展示原文概要，查看原文内容请购买。
