10kV电压互感器高压熔丝频繁熔断的分析_陈飞

10kV电压互感器高压熔丝频繁熔断原因解析及处理预控措施作者：苏大华来源：《山东工业技术》2016年第24期摘要：针对江门电网地区10kV电压互感器高压熔丝频繁熔断的现象展开故障分析，结合变电站电压互感器运行的实际情况给出了故障原因，即：系统发生铁磁谐振或超低频振荡，产生过电压和过电流，导致电压互感器的熔丝熔断或者损伤。

并提出相应的预控措施，以达到消除故障，提高电网运行质量的目的。

关键词：电压互感器；高压熔丝；铁磁谐振DOI：10.16640/ki.37-1222/t.2016.24.0361 电压互感器运行原理PT（电压互感器）是电工测量和自动保护装置中使用的特殊双绕组变压器，它是一个降压变压器。

基于电磁感应原理，当一次侧接入运行电压时，二次侧的仪表与保护等负载会产生电压感应，因为这些负荷通过二次电流很小，所以其等效是一组比较大的阻抗值，所以在它的运行状态下，相当于空载的变压器。

使用PT（电压互感器）可以达到两个目的：一是将整改线路中的重要东西（测量仪表）隔开，以此来降低线路的危险性，保证线路及用电器的安全；二是扩大测量仪表的测量量程。

2 电压互感器损坏及高压熔丝熔断的危害电压互感器损坏及高压熔丝熔断的危害主要有以下四方面。

（1）PT受到损坏及高压熔丝烧毁多是由于谐振过电压产生的，谐振过电压在10kV系统中是最极其普遍的一种过电压，过电压谐振幅值虽然不高，但它是长期存在的，而且其产生的低频谐波会影响变电站变压器线圈，在其他设备则可能危及设备的绝缘，会使在系统薄弱的绝缘位置发生击穿，造成系统严重的伤害；（2）在PT受到损坏及高压熔丝烧毁之后，若不立即将其检修，则会造成10kV母线不能分段运行，影响系统运行的稳定性；（3）在PT损坏或高压熔丝熔断现象的情况下，运行人员将可能会在巡视或者检查设备时受到伤害，产生一定风险；（4）PT损坏或高压熔丝熔断，会在计量方面难以做到准确计算，因此将会直接对电量造成损失，而且母线也会失去对电压的保护监测，对供电设备的安全运行造成不良影响。

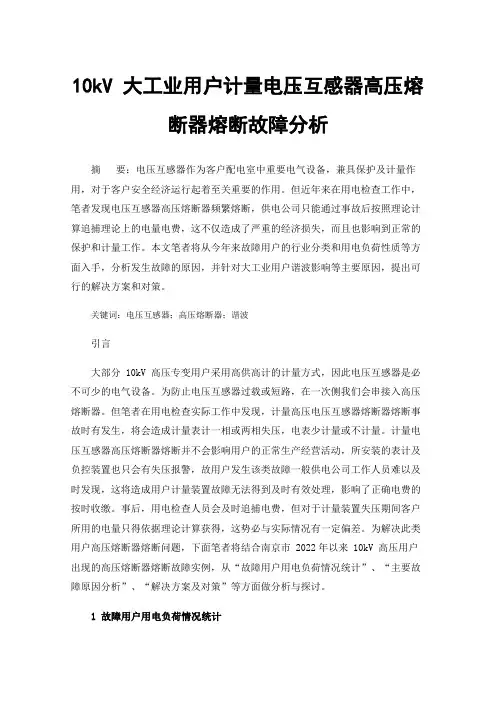

10kV 大工业用户计量电压互感器高压熔断器熔断故障分析摘要：电压互感器作为客户配电室中重要电气设备，兼具保护及计量作用，对于客户安全经济运行起着至关重要的作用。

但近年来在用电检查工作中，笔者发现电压互感器高压熔断器频繁熔断，供电公司只能通过事故后按照理论计算追捕理论上的电量电费，这不仅造成了严重的经济损失，而且也影响到正常的保护和计量工作。

本文笔者将从今年来故障用户的行业分类和用电负荷性质等方面入手，分析发生故障的原因，并针对大工业用户谐波影响等主要原因，提出可行的解决方案和对策。

关键词：电压互感器；高压熔断器；谐波引言大部分 10kV 高压专变用户采用高供高计的计量方式，因此电压互感器是必不可少的电气设备。

为防止电压互感器过载或短路，在一次侧我们会串接入高压熔断器。

但笔者在用电检查实际工作中发现，计量高压电压互感器熔断器熔断事故时有发生，将会造成计量表计一相或两相失压，电表少计量或不计量。

计量电压互感器高压熔断器熔断并不会影响用户的正常生产经营活动，所安装的表计及负控装置也只会有失压报警，故用户发生该类故障一般供电公司工作人员难以及时发现，这将造成用户计量装置故障无法得到及时有效处理，影响了正确电费的按时收缴。

事后，用电检查人员会及时追捕电费，但对于计量装置失压期间客户所用的电量只得依据理论计算获得，这势必与实际情况有一定偏差。

为解决此类用户高压熔断器熔断问题，下面笔者将结合南京市 2022年以来 10kV 高压用户出现的高压熔断器熔断故障实例，从“故障用户用电负荷情况统计”、“主要故障原因分析”、“解决方案及对策”等方面做分析与探讨。

1故障用户用电负荷情况统计为分析计量电压互感器高压熔断器熔断频发的原因，笔者统计了南京市2022年上半年发生的10kV高压用户计量电压互感器高压熔断器熔断情况及用户用电负荷性质基本情况，如下表所示。

表12022年上半年南京市10kV高压用户计量电压互感器熔断器熔断统计表高压电压互感器熔断器熔断除了自身原因，即内部绝缘老化、制造工艺差及用户平时运行维护管理水平低等常见原因外，根据表1，同时查阅大量资料，笔者发现有两点值得注意：（1）表1中发生故障的用户以金属制品、锻造、热处理加工居多，此类用户负载多为非线性负载，在生产过程中起动、制动频繁，所产生的冲击电流较其他高压用户要大；（2）其中戴莫尔金属制品（南京）有限公司，半年内熔断器熔断故障发生2次，在更换熔断器时，了解到客户自2022年以来，由于行业产能过剩，其生产调整周期较为频繁，且通过检查发现其厂内有大量的变频器、弧焊机等非线性电气设备。

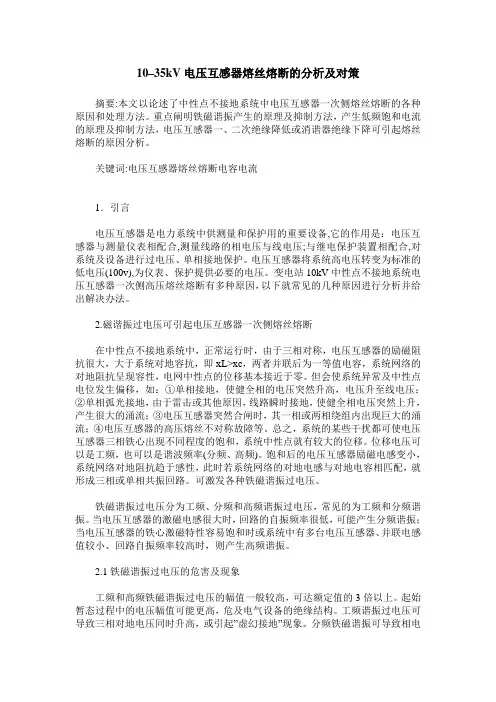

10–35kV电压互感器熔丝熔断的分析及对策摘要:本文以论述了中性点不接地系统中电压互感器一次侧熔丝熔断的各种原因和处理方法。

重点阐明铁磁谐振产生的原理及抑制方法，产生低频饱和电流的原理及抑制方法，电压互感器一、二次绝缘降低或消谐器绝缘下降可引起熔丝熔断的原因分析。

关键词:电压互感器熔丝熔断电容电流1．引言电压互感器是电力系统中供测量和保护用的重要设备,它的作用是：电压互感器与测量仪表相配合,测量线路的相电压与线电压;与继电保护装置相配合,对系统及设备进行过电压、单相接地保护。

电压互感器将系统高电压转变为标准的低电压(100v),为仪表、保护提供必要的电压。

变电站10kV中性点不接地系统电压互感器一次侧高压熔丝熔断有多种原因，以下就常见的几种原因进行分析并给出解决办法。

2.磁谐振过电压可引起电压互感器一次侧熔丝熔断在中性点不接地系统中，正常运行时，由于三相对称，电压互感器的励磁阻抗很大，大于系统对地容抗，即xL>xc，两者并联后为一等值电容，系统网络的对地阻抗呈现容性，电网中性点的位移基本接近于零。

但会使系统异常及中性点电位发生偏移，如：①单相接地，使健全相的电压突然升高，电压升至线电压；②单相弧光接地，由于雷击或其他原因，线路瞬时接地，使健全相电压突然上升，产生很大的涌流；③电压互感器突然合闸时，其一相或两相绕组内出现巨大的涌流；④电压互感器的高压熔丝不对称故障等。

总之，系统的某些干扰都可使电压互感器三相铁心出现不同程度的饱和，系统中性点就有较大的位移。

位移电压可以是工频，也可以是谐波频率(分频、高频)。

饱和后的电压互感器励磁电感变小，系统网络对地阻抗趋于感性，此时若系统网络的对地电感与对地电容相匹配，就形成三相或单相共振回路。

可激发各种铁磁谐振过电压。

铁磁谐振过电压分为工频、分频和高频谐振过电压，常见的为工频和分频谐振。

当电压互感器的激磁电感很大时，回路的自振频率很低，可能产生分频谐振；当电压互感器的铁心激磁特性容易饱和时或系统中有多台电压互感器、并联电感值较小、回路自振频率较高时，则产生高频谐振。

10kV母线电压互感器高压熔丝频繁熔断问题探究摘要：基于笔者多年工作经验，本文就首先就造成10kV母线电压互感器高压熔丝频繁熔断问题进行分析，并在此基础上，提出了该问题的相关解决方法，希望能够为从事相关工作的人员带来一定有价值的参考。

关键词：电压互感器频繁熔断解决方法在我国在10kV交流电系统当中，电压互感器的功能是给电压力的正常运行提供有效保障，并为在10kV输电线路进行保护和测量。

而在电压互感器出现故障时，其自身的熔断器也将频繁发生熔断，如果不及时针对这些故障进行排除，将会对企业和周边住户的正常用电造成严重影响。

因此，了解在10kV母线电压互感器高压熔丝频繁熔断问题背后的产生原因，对于保障输电线路的正常运行，有着十分重要而深远的意义。

1.电压互感器高压熔丝频繁熔断的原因分析笔者基于图1所示的电压互感器构造，阐述了在该10kV母线电压互感器当中，导致高压熔丝频繁熔断的原因。

图1 电压互感器的工作原理分析图实际上，导致电压互感器高压熔丝频繁熔断的原因有许多，经过总结，可以分为如下几点。

1.单相接地与单相接地消失刹那高压熔丝熔断在出现了单相接地时，最为强烈的时候，在非故障相的一相电压互感器的磁链，其最大值将会从-1变为+2.73。

直接导致在电压互感器内部的铁芯进入到过饱和的状态，电流量急剧增加，导致高压熔丝迅速熔断。

在电力系统单相接地消失以后，电压互感器的一次绕组中，含有一个频率较低的自由分量，导致电压互感器进入到了饱和的状态，频率也将骤然上升到2-5HZ。

通常情况下，在单相接地消失之后的二分之一工频时间范围内，分频谐振电流将远远小于电流的辐射值，导致在单向接地之后的半个周波内，高压熔丝就会被熔断。

值得注意的是，因为在现实生活中，因为在电力系统当中所安装的消防设备的响应时间或多或少存在有不同程度的延迟现象，因此无法发挥其应有的作用。

1.参数谐振导致的电压互感器高压熔丝频繁熔断在10kV输电系统当中，一些零部件的电杆数据在外力的作用下，出现一定的波动变化，它的变化频率通常是电源频率的偶数倍，并且有电容设备对其进行配合。

变电站 10kV电压互感器熔丝频繁熔断故障分析摘要：在电力系统日常运行中，电压互感器作为一次电路和二次电路中重要的联络元件，担负着为综保测控装置提供运行数据的重要任务。

然而，由于许多原因，在电力系统的运行中经常出现电压互感器熔丝熔断现象，这对电力系统的稳定运行带来很大的安全隐患。

本文首先列举了电压互感器高压熔丝熔断的危害，接着分析了电压互感器高压熔丝熔断的原因，最后针对熔丝熔断的原因，给出了电压互感器高压熔丝熔断的预防措施。

关键词：电压互感器；熔丝熔断；预防措施1 引言电压互感器（PT）是变电站使用的一种重要设备，主要用于电压测量、计量以及继电保护。

在电压互感器工作的过程中，时常会发生高压侧熔丝熔断的故障。

通过对2014年运维三班异常处理的统计，发现电压互感器熔断器熔断已成为异常处理中较为费时、费力的一项工作。

本文全面的分析总结了熔断器熔断的常见原因及处理措施，旨在今后的工作中提高对熔断器熔断的认识及工作效率。

2 电压互感器运行原理PT（电压互感器）是电工测量和自动保护装置中使用的特殊双绕组变压器，它是一个降压变压器。

基于电磁感应原理，当一次侧接入运行电压时，二次侧的仪表与保护等负载会产生电压感应，因为这些负荷通过二次电流很小，所以其等效是一组比较大的阻抗值，所以在它的运行状态下，相当于空载的变压器。

使用PT（电压互感器）可以达到两个目的：一是将整改线路中的重要东西（测量仪表）隔开，以此来降低线路的危险性，保证线路及用电器的安全；二是扩大测量仪表的测量量程。

3 电压互感器高压熔丝熔断的危害电压互感器熔丝熔断现象不仅可能使线路保护失效，而且还严重影响电能计量的准确性，这就给电力系统的稳定运行带来了极大的隐患。

具体来说，电压互感器熔丝熔断现象主要有以下几点：3.1当电压互感器高压熔丝烧毁之后，如果得不到立即修复，将可能导致10kV母线的运行不能进行分段；3.2正常情况下，在10kV的电力系统中，最常见的异常现象就是谐振过电压了。

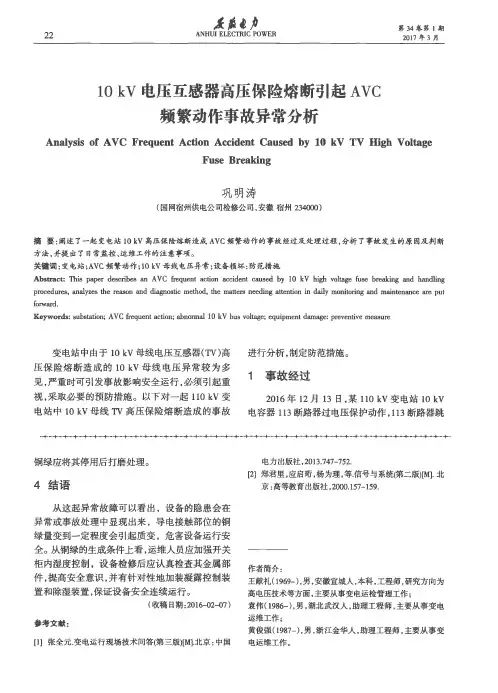

10千伏电压互感器高压侧保险熔断分析及处理摘要：现场运行经验反映，10kV电压互感器（简称TV）高压保险熔断及TV烧毁等故障现象频繁发生。

针对该问题，研究其故障原因，并提出相应治理措施，对10kV配电网的安全可靠运行，具有重大的现实意义。

关键词：10KV；电源互感器高压保险；熔断引言在实际运行过程中，10kV配电网中的TV经常发生高压保险熔断的故障，导致TV二次侧失压，零序电压异常升高。

这样，将造成电能计量误差，或者引起系统虚假接地报警，零序电压保护继电器误动作，运行人员采取错误的处理措施，扩大事故范围。

另一方面，TV高压保险的更换较为麻烦，增加了人力物力开支。

上述情况都不利于配电网的安全、可靠、稳定、经济运行，亟需改善。

因此，对10kV配电网中TV保险熔断故障的研究具有非常重要的现实意义。

1TV高压保险熔断的原因分析1.1铁磁谐振经验表明，如果满足一定的条件，具有饱和特性的电感回路中还会出现高频谐振或者分频谐振。

此时，回路压降由工频分量和谐波分量两部分组成。

谐波能量是由饱和电感从工频电源转化而来，但具体转化过程有待进一步研究。

在10kV 配电网中，由TV饱和引起的铁磁谐振最为频繁，经常造成TV高压保险熔断，甚至TV本身烧毁。

1.2低频非线性振荡10kV配电网属于中性点不接地系统，线路发生单相接地，非故障相升高为线电压，线路对地电容充以对应的电荷，通过接地点，在大地和导线之间流通，形成电弧。

单相接地消除，各相电压都恢复正常运行水平，非故障相对地电容中的一部分电荷就失去了电压支撑，成为自由电荷，通过TV高压绕组流入大地。

由于TV高压绕组是一个非线性电感，与线路对地电容形成振荡回路，所以，自由电荷的释放是一个周期性振荡放电过程，振荡频率较低且幅值和频率均快速衰减，称之为低频非线性振荡。

同时，由于放电回路电阻相对较小，振荡衰减很慢，这样便反复冲击TV高压绕组，导致其反复出现过电流，造成TV高压保险熔断。

10kV电压互感器高压熔断器熔断原因分析及解决措施摘要：电压互感器作为变电站中保护和计量的主要设备，在运行中起着至关重要的作用。

其电压互感器高压熔断器频繁熔断不仅造成了经济损失，而且也影响正常的保护和计量工作，成为电网安全运行的隐患。

本文先介绍电压互感器的作用、概述电压互感器熔断器熔断的常见原因，然后结合变电站现场发生的PT 熔断器熔断现象，通过理论分析，对变电站PT熔断器熔断现象的根本原因做出解释，为今后可能出现的类似问题提供参考和借鉴。

关键词:电压互感器;铁磁谐振;高压熔断器熔断;解决措施1电压互感器的作用1.1 把一次回路的高电压按比例关系变换成100V或更低等级的二次电压,监视母线电压及电力设备运行状况,并提供测量仪表、继电保护及自动装置所需电压。

1.2 将一次侧的高电压与二次侧工作的电气工作人员隔离,且二次侧接地,确保二次设备和人身安全。

1.3 使二次回路可采用低电压控制电缆,且使屏内布线简单,安装、调试、维护方便,可实现远方控制和测量。

2电压互感器损坏及高压熔断器熔断的危害2.1 对变电设备的危害:一般情况下,系统中最常发生的异常运行现象是谐振过电压。

虽然谐振过电压幅值不高,但可长期存在。

尤其是低频谐波对电压互感器影响的同时可能会危及变电其它设备的绝缘,严重的可使母线上的其它薄弱环节的绝缘击穿,造成严重的短路事故甚至大面积停电事故。

2.2 对运行方式的影响:出现电压互感器烧坏及高压熔断器熔断现象后,如不能马上修复,将导致母线不能分段运行。

2.3 降低供电可靠性和少计电量:若电压互感器损坏或高压熔断器熔断,则无法准确计量,直接造成电量损失或计量不准确。

同时保护电压的消失将严重危及供电设备的安全运行。

3高压熔断器熔断的常见原因在实际运行中,电压互感器高压熔断器经常会发生熔断现象,其原因主要有以下几种:3.1 系统运行环境变化,出现危及系统安全运行的铁磁谐振,引起电压互感器一、二次侧熔断器熔断。

10KV电压互感器高压熔断器熔断可能的原因：1．当系统在某种运行方式、某种条件下，可能产生铁磁共振，这时也会产生过电压，有可能使电压互感器的激磁电流增加十几倍，会引起高压侧熔断器熔断。

2．系统发生单相间谐电弧接地时，会出现过电压，可达正常相电压的3~5倍，使电压互感器的铁芯饱和，激磁电流急剧增加，引起高压侧熔断器熔断。

3．电压互感器本身内部有单相接地或相间短路。

4．二次侧发生短路二次侧熔断器未熔断时，也可能造成一次侧熔断器熔断。

运行中产生铁磁谐振的原因：1.中性点不接地系统发生单相接地、单相跳闸或断线，三相负荷严重不对称。

2.铁磁谐振和铁芯饱和有关，一般电压互感器铁芯过饱和使伏安特性变坏，特别是在中性点不接地系统中使用中性点接地的电压互感器时更容易产生铁磁谐振。

3.倒闸操作过程中运行方式恰好构成谐振条件或投三相断路器不同期时，都会引起电压、电流波动，引起铁磁谐振。

4.断开断口装有并联电容器的断路器时，如并联电容器的电容和回路电压互感器的电感参数匹配时也会发生铁磁谐振过电压，造成设备损坏。

防止铁磁谐振的办法：1.在电压互感器开口三角绕组两端连接一适当数值的阻尼电阻R,R约为几十Ω。

2.改变操作顺序。

为避免变压器中性点过电压，向母线充电前，先合上变压器中性点的接地开关，送电后再拉开或先合上线路断路器再向母线充电等。

过电压分为大气过电压和内部过电压：一．大气过电压：1.直击雷击过电压2.感应雷击过电压3.侵入雷电波过电压二．内部过电压：1暂态过电压2.操作过电压暂态过电压分为：①工频过电压：不对称接地故障、甩负荷、长线电容效应。

②谐振过电压：线性谐振、铁磁谐振、参数谐振。

操作过电压：切除空载线路而引起的过电压、空载线路合闸的引起的过电压、系统解列过电压、电弧接地过电压和切除空载变压器的过电压。

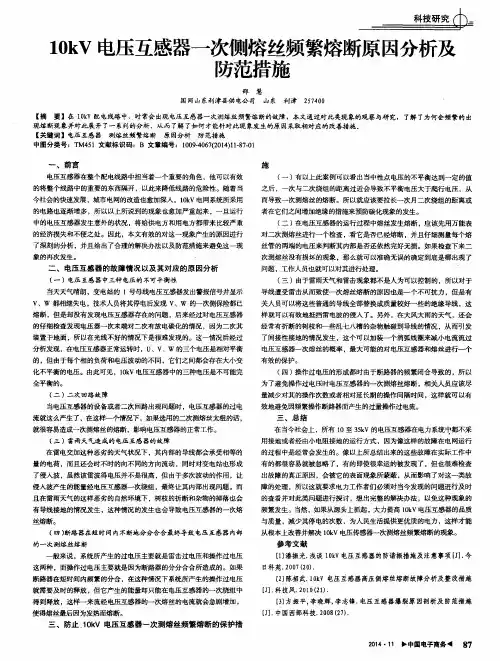

10kV配电电压互感器一次侧熔丝熔断原因分析
运行中的电压互感器发生一相熔丝熔断后，电压表的数值与二次回路中负载有关，因为二次电压可接电压表，电度表及继电器的电压线圈构成回路，概括地定性为：当一相熔丝熔断后，与熔断相有关的相电压表、线电压表指示均有不同程度的降低，与熔断相无关的相电压表和线电压表指示正常。

在10kV配电线路中( 中性点不接地系统中，带有绝缘监察的五柱电压互感器，当高压侧发生一相熔丝熔断时(在高低压绕组中性点接地情况下)，由于未熔断两相的相位差120°，合成结果出现零序电压，在铁芯中产生零序磁通，在二次辅绕组开口三角两端间出现25v( 左右的零序电压，电压继电器可能动作(电压继电器整定值为25-40v)发出接地报警信号。

另外，当电压互感器一次侧一相熔丝熔断后，由于熔断相与非熔断相的磁路相通，非熔断两相的合成磁通通过熔断相的铁芯和边柱构成磁路，结果熔断相的二次绕组中，感应出电动势(通常为0~60%的相电压)，故二次侧电压表指示不为零。

电压互感器熔丝熔断现象：
1、电压互感器三相熔丝熔断
1)中央信号屏光字牌显示PT断相;
2)电压表相电压、线电压无指示;
3)有关电力表、电能表停止运行。

2、电压互感器二相熔丝熔断
1)中央信号屏光字牌显示PT断相;
2)线电压表无指示，相电压表只有非熔断相指示相电压，熔断两相相电压表无指示;
3)有关电力表、电能表停止运行。

3、电压互感器一相熔丝熔断
1)中央信号屏光字牌显示.PT断相;
2)相电压表指示：熔断相电压降低大于0;非熔断两相相电压正常;线电压表与熔断相有关的线电压降低，无关相线电压正常;
3)有关电力表指示降低，电能表转速降低;
4)电压继电器可能动作，发出接地报警信号。

10kV母线电压互感器熔断器熔断故障研究摘要：信息化技术水平的提升使得电力资源已经成为我国重要的战略性资源。

我国电网中的10kV配电网基本采用中性点经过小电阻接地的接线方式，但是在实际运营的时候会出现熔断器熔断的故障，导致整个电网的运行受到影响。

因此，本文就10kV母线电压互感器熔断器熔断故障进行研究，从而可以保证我国电网的平稳运行。

关键词：电压互感器熔断器；熔断故障；10KV母线引言：电网是保障我国电力资源平稳供应的关键。

我国目前的10KV配电网中经常选择中性点不接地的方式进行工作，这种方式在运营的过程中特别容易出现电压互感器熔断器的熔断现象，严重影响了整个电网工程中对于电力资源的供应质量。

因此，相关部门需要积极地排除熔断器的故障，保障我国电力资源的平稳供应。

一、10kV母线电压互感器熔断器熔断故障的原因分析1.单相接地和单相接地消失瞬间电压互感器的高压熔断器熔断如果在电网运行的过程中出现单相接地的现象并且十分严重，会导致整个电压互感器的磁链的最大值发生变化，导致电压互感器内部的铁芯的负荷增加，励磁电流激增，从而出现熔断器熔断的现象。

另外，在系统单相接地现象消失之后，电压互感器的一次绕组会产生一个极低频率的自由分量，从而导致电压互感器内部的负荷增加，产生饱和电流，这种饱和电流作用时间短，但是辐值高，在其作用的时间会立刻出现熔断器熔断故障的现象。

我国的电路一般都安装了消谐器，但是实际上消谐器和低频饱和电流的作用时间需要进行配合，否则其作用的发挥会大打折扣，这也是虽然有一些电力设备中已经安装了消谐装置其作用却得不到有效的发挥的主要原因[1]。

2.参数谐振引起的电压互感器高压熔断器熔断电力系统的运行自身是一个比较复杂的过程，系统中的某一元件电感参数容易受到外来因素的影响，导致其发生周期性的变化，具体的变化规律在于电源频率的偶数倍，并且同相应的电容配合，而回响电阻的电阻值不够大，无法满足保护电路的实际需求，则极有可能出现参数谐振的现象。

10kV电压互感器高压熔丝频繁熔断的故障分析及预控措施作者：李国辉来源：《中国新技术新产品》2013年第19期摘要：本文首先对10kV电压互感器的概念原理与运行方式进行介绍，概述电压互感器熔断器熔断的危害，然后通过理论分析电压互感器高压熔丝熔断故障原因，进而对其故障原因作出相应的预控措施，为以后将会出现相同类似的问题提供借鉴与价值参考。

关键词：电压互感器；铁磁谐振；预控措施中图分类号：TM563 文献标识码：B一、电压互感器概念原理与运行方式PT（电压互感器），为一种按一定的比例由高电压转换成相对标准的低电压（常规是100/V、100V），在高压与相位能够保持一致联系的基础上，能实时准确地对高压量值变化的设备进行不同反映。

PT（电压互感器）从另一种角度上来说是一个降压变压器（图1所示）：基于在电磁感应的原理之中，二次侧会在匝数较少、仪表与保护等负载及二次侧并接时会产生电压感应，因为这些负荷通过二次电流相当的小，有十分之大的阻抗值，所以在PT（电压互感器）的工作情况中，相当于出现空载情况的变压器。

二、电压互感器损坏及高压熔丝熔断的危害（1）在引起PT受到损坏及高压熔丝烧毁之后，此种现象的出现，若不立即进行修复，将会引发10kV母线运行不能进行分段。

（2）正常情况下，谐振过电压在10kV系统中，是最为常见引起的不寻常运行现象，过电压谐振幅度虽然不高，可它的存在是长期性，尤其是低频率的谐波影响变电站变压器线圈装置上，而其他设备可能危及绝缘总线上，可以使严重的弱点在其他绝缘击穿，造成严重的伤害甚至是短期的大面积停电。

（3）如果PT损坏或高压保险丝烧断的，直接会对电量造成损失与计量方面也难以做到准确算计；如此同时在保护消失的电压，对供电设备的安全运行将会受到严重危及。

（4）在PT损坏或高压变压器保险丝烧断现象的情况下，操作人员将会在检查设备时会造成伤害。

三、PT保险丝熔断主要故障原因分析在实际运行工作中，PT高压熔丝经常会出现熔断现象，其发生故障原因见见图2。

变电站 10kV电压互感器熔丝频繁熔断故障分析摘要：针对江南是春雷爆发的高频率地区，也常常因为雷电的影响，造成10kV 电压互感器高压熔丝频繁熔断的现象，进行故障分析。

由于雷电的影响使得变电站运行设备的系统内部发生铁磁谐振，谐振作用下的电压互感器受到干扰，导致内部熔丝受到严重损坏，发生熔断现象。

为保障电力系统的稳定运行，减少停电次数，提高供电质量，本文分析了消弱谐振影响的措施，欲将故障消除于未然。

关键词：电压互感器；谐振；消谐Abstract: In the area where Jiangnan is a high-frequency areawhere spring thunder erupts, the high voltage fuse of the 10kV voltage transformer is frequently blown due to the impact of lightning. Due to the influence of thunder and lightning, ferromagnetic resonance occurs inside the system of the operation equipment of the substation. The voltage transformer under the resonance is disturbed, resulting in serious damage to the internal fuse and the occurrence of a blowout.In order to ensure the stable operation of the power system, reducethe number of power outages, and improve the quality of power supply, this paper analyzes the measures to weaken the effect of resonance,and wants to eliminate the failure beforehand.Keywords: voltage transformer; resonance; harmonic elimination1.案列分析2020年3月21日下午2时15分，某地区气象台发布雷雨大风黄色预警信号。

10kV电磁式电压互感器高压侧熔丝熔断原因与抑制措施及电量追补近年来，随着我国经济水平的不断提高，城市电网建设速度也在不断的提高，电力和电缆的应用范围也在不断的扩大。

本文通过对10kv电磁式电压互感器高压侧熔丝熔断的原因进行详细的分析，并提出相应的抑制措施，旨在能够有效的保证电压互感器高压侧熔丝不会发生烧毁的情况，保障电压互感器的安全、稳定运行。

标签：电磁式电压互感器；高压侧熔丝；熔断原因；电量追补在电力系统中，电压互感器作为其中的一次电路和二次电路中重要的联络元件，其主要对保护装置、计量装置、测量装置以及绝缘监察装置提供一定的电压，并能够有效的保证运行工作人员能够对电力系统的实际运行状况进行实时监测。

如果电压互感器出现高压侧熔丝熔断故障现象，那么将不能及时的对装置提供定量的电压，并且运行人员也不能对电力系统的监测系统提供准确的运行情况信息。

1 10kV电磁式电压互感器高压侧熔丝熔断原因1.1 单相接地对于中性点的不接地三相系统来说，如果出现某相单相接地现象，那么将会使非故障相对地的电压会由以往正常状态下的相电压转变为线电压，并且导致非故障相对地电容、电流也逐渐增大，增大约倍。

如果单相接地出现故障，那么其接地电流将会相当于正常运行状态下，是相对地电容电流的三倍左右。

另外，接地电流的数值受到频率、网络电压以及对地电容因素的影响。

对地电容受到线路的布置方式、结构以及长度因素的影响。

如果其接地不是完全接地，那么将会流经过定量的电阻接地，该段时间内要具有很小的接地电流。

除此之外，随着我国城市建设速度的不断加快，土地资源越来越紧张，进而导致线路的走廊比较紧缺。

因此，对于10kv的出线进行设计时，要运用多回线路的方式进行同杆架设工作。

这样虽然具有一定的科学合理性，但是增加了对地电容和单相接地电流，单相接地电流在某些情况下会在几安培到十几安培范围内，最终导致高压侧熔丝出线熔断情况。

1.2 二次回路短路电磁式电压互感器的二次回路出现短路现象时，如果所选择的二侧熔丝过流量比较大，那么将会导致一次侧的熔丝出现熔断现象。

论10kV电压互感器高压熔丝频繁熔断的故障分析发表时间：2017-11-09T11:23:09.637Z 来源：《基层建设》2017年第19期作者：黄亦东林怀德[导读] 摘要：本文主要从故障情况与分析，以及提出了相应的解决方案等方面探讨了本文主题，旨在与同行共同学习、共同进步。

佛山市劲能电力工程有限公司 528000摘要：本文主要从故障情况与分析，以及提出了相应的解决方案等方面探讨了本文主题，旨在与同行共同学习、共同进步。

关键词：电压互感器；中性点；接线方式10 kV 系统中由电磁式 TV 饱和引起铁磁谐振过电压的情况时有发生，它持续时间长甚至能长时间自保持，是导致 TV 高压熔丝熔断和TV 烧损甚至爆炸的重要原因，对电力系统的安全运行威胁极大。

近年来随着城网改造的进行，大范围应用电缆，配电网线路对地电容显著增加，系统参数已远远超出了谐振区域，很少发生铁磁谐振。

但系统中发生单相接地或弧光接地故障时，仍发生 TV 高压熔丝频繁熔断甚至 TV 烧毁现象。

一、电压互感器概述电压互感器（Potential transformer 简称PT，Voltage transformer也简称VT）和变压器很相像，都是用来变换线路上的电压。

但是变压器变换电压的目的是为了输送电能，因此容量很大，一般都是以千伏安或兆伏安为计算单位；而电压互感器变换电压的目的，主要是用来给测量仪表和继电保护装置供电，用来测量线路的电压、功率和电能，或者用来在线路发生故障时保护线路中的贵重设备、电机和变压器，因此电压互感器的容量很小，一般都只有几伏安、几十伏安，最大也不超过一千伏安。

二、电压互感器损坏及高压熔丝熔断的危害1.PT 受到损坏及高压熔丝烧毁多是由于谐振过电压产生的，谐振过电压在 10kV 系统中是最极其普遍的一种过电压，过电压谐振幅值虽然不高，但它是长期存在的，而且其产生的低频谐波会影响变电站变压器线圈，在其他设备则可能危及设备的绝缘，会使在系统薄弱的绝缘位置发生击穿，造成系统严重的伤害。

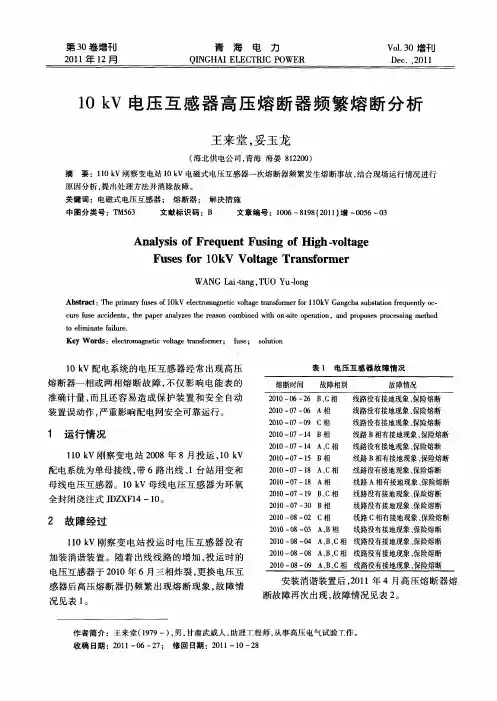

10kV电压互感器高压熔断器频繁熔断原因及解决方法浅析在小电流接地系统中，10kV电压互感器高压熔断器熔断的故障发生频率较高，而现在变电站运维模式大部分是无人值班或是少人值班模式，如果发生高压熔断器熔断故障时得不到及时处理，在电压消失或不平衡时可能会引起继电保护误动，导致故障的影响范围扩大。

因此有必要对10kV电压互感器高压保险频繁熔断问题，进行准确分析判断，明确故障原因，寻求解决方法，采取及时有效的应对措施，确保变电站运行正常。

标签：电压互感器;高压熔断器;铁磁谐振;1 引言电压互感器是电力系统中不可或缺的重要电气设备，在35kV及以下系统中电压互感器一般经隔离刀闸和高压熔断器接入母线，当电压互感器内部故障或与系统连接线路发生短路故障时，高压熔断器熔断，切断故障点或将电压互感器与故障源隔离，从而缩小故障范围，保护设备安全。

在实际运行中，電压互感器高压熔断器熔断故障时有发生，通常在更换高压熔断器后系统即恢复正常，往往没有引起足够重视，进而对故障进行深入分析和采取针对性处理措施，致使后续仍可能发生熔断故障甚至频繁熔断情况，影响系统的安全稳定运行。

2 10kV电压互感器侧熔丝熔断原因分析根据以往的运行经验，频繁发生10kV电压互感器高压熔断器熔断的原因主要是以下几种：（1）电压互感器内部或外部单相接地或者相间短路故障引起熔断器熔断;（2）因为低频饱和电流而引起电压互感器一次熔丝熔断;（3）因为铁磁谐振过电压而引起电压互感器一次侧熔丝熔断;（4）电压互感器X端绝缘水平与消谐器不匹配也易导致发生一次侧熔丝熔断;（5）天气异常雷云闪电时，电压互感器易发生多相高压熔丝熔断。

通过对变电站10kV电压互感器高压熔断器熔断前后的运行情况及设备状态进行分析，其实电压互感器本身故障或是绝缘下降以及误操作等原因是较为少见的，所以10kV电压互感器高压熔断器频繁熔断的原因是由于铁磁谐振过电压引起的电压互感器高压熔断器熔断。

金山变电站10kV系统电压互感器高压熔丝频繁熔断故障陈飞;田园
【期刊名称】《电气试验》
【年(卷),期】2005(001)001
【摘要】文章针对黄山供电公司金山变电站电磁式电压互感器高压熔丝频繁熔断现象，将理论分析与生产实际相结合，在总结以往经验的基础上，分析成因，得出在TV高压侧中性点串联电阻的方法，有效地解决了这一问题，为其他变电站解决类似问题提供了可以借鉴的方法。

【总页数】3页(P52-54)
【作者】陈飞;田园
【作者单位】黄山供电公司，安徽黄山245000;南充电业局，四川南充637000【正文语种】中文
【中图分类】TM563
【相关文献】
1.10kV电压互感器高压熔丝频繁熔断的故障分析及预控措施 [J], 李国辉
2.10kV母线电压互感器高压熔丝频繁熔断问题讨论 [J], 何永鑫;熊俊峰
3.变电站10kV母线TV高压熔丝频繁熔断问题 [J], 梁焕
4.10kV电压互感器高压熔丝频繁熔断原因解析及处理预控措施 [J], 苏大华
5.10kV电压互感器高压熔丝频繁熔断的分析 [J], 陈飞;田园
