跌落式熔断器熔丝故障原因分析(正式版)

主持：朱H'W kV跌蘑武熔断器常见旗I■及电力设备宁NONGCUN DIANGONG（225600）国网江苏高邮市供电公司张长宝韦志宝跌落式熔断器是户外高压保护电气设备，也是配电变压器高压侧或配电线路支干线路上过载和短路保护及分合额定负荷电流之用。

它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路，且作为过负荷及短路保护装置安装在配电变压器一次侧，对10kV配电线路和配电变压器的运行与保护显得尤为重要。

为了保证跌落式熔断器的可靠运行，根据其工作原理和功能，归纳出日常运维工作中常见的几种故障，并总结出防范措施。

1跌落式熔断器的工作原理和功能跌落式熔断器是将熔丝穿入熔管内，两端拧紧，并使熔丝位于熔管中。

上动触头由于熔丝拉紧的张力而垂直于熔管向上翘起，用绝缘拉杆将上动触头推入上静触头内，成闭合状态。

当被保护线路（设备）发生故障，故障电流使熔丝熔断时，形成电弧，消弧管在电弧高温作用下分解出大量气体，使管内压力急剧增大，气体向外高速喷出，对电弧形成强有力的纵向吹弧，使电弧迅速拉长而熄灭。

与此同时，由于熔丝熔断，熔丝的拉力消失，使锁紧机构释放，熔管在上静触头的弹力及其自重的作用下，绕下轴翻转跌落，形成明显的断开距离，使电路断开，切除故障段线路或故障设备。

跌落式熔断器安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给线路检修创造了一个安全作业环境。

安装在配电变压器上，可以作为配电变压器的主保护，所以在10kV配电线路和配电变压器中得到了普及。

2跌落式熔断器常见故障2.1易烧坏熔管常见熔断器的烧管故障都在熔丝熔断后发生.由于熔丝熔断后不能自动跌落，这时电弧在管内未被切断形成了连续电弧而将熔管烧坏，熔管常因上下转动轴安装不正，被杂物阻塞，以及转轴部分粗糙，因而阻力过大，不灵活等原因，以致当熔丝熔断时，熔管仍短时保持原状态不能很快跌落，灭弧时间延长而造成烧坏熔管。

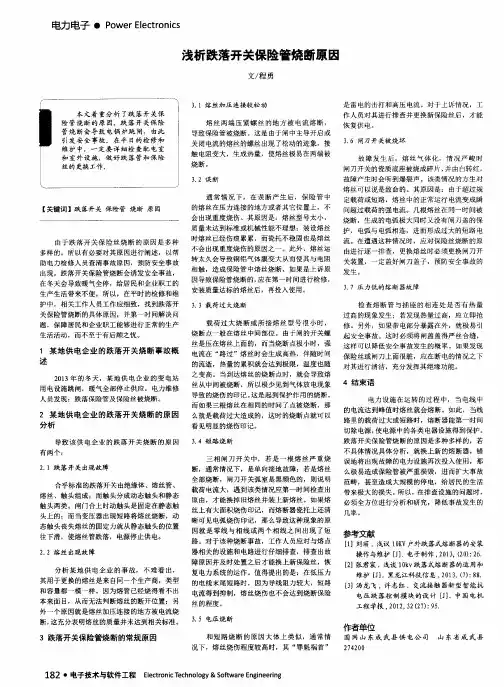

烧 断，生成的 电弧极大 同时又没有 闸刀盖 的保 护 ，电弧与 电弧相连 ，进而形成过大 的短路 电
由 于 跌 落 开 关 保 险 丝 烧 断 的 原 因 是 多 种
｝ 的。所 以有必要对其原 因进行阐述， 以帮 ｌ 力检修人 员查清事故原 因，预防安全事故 Ｂ 。跌落开关保险管烧断会诱发安全事故 ， 天会 导致暖气全停 ，给居 民和企业职工的 生活 带来不便 。所 以，在平时 的检修和维 相关工作人员工作应细致 ，找到跌落开 险管烧 断的具体原 因，并第一时 间解决 问
ｉ 设施跳 闸，暖气全部停止供应 。电力维修
导致该 供 电企业 的跌落 开关烧 断 的原 因
ｉ 个：
３ ． ４短 路 烧 断
跌落开关保险管烧断的原因是多种 多样 的，若 不具体 情况具体 分析，就换 上新的熔断器 ，错 误地将 出现故障的电力设施 再次投入 使用，那 么极易造 成保 险管被严 重损 毁，进 而扩大事故
触 头组成 ；而触头分成动态触头和静态
范畴，甚至造成 大规模 的停 电，给 居民的生活 带来极大 的损 失。所以，在排查设施的问题时，
必须全 方位进 行分析和研 究，降低事 故发 生的
几率。
两类 。闸门合上 时动触头是 固定在静态触 ： 的；而当变压器 出现短路将熔丝烧断 ，动 头丧失熔 丝的固定力就从静态触头 的位置
，
流 。在遭遇这种情况时 ，应对保险丝烧断 的原 不会出现重度烧伤 的原因之 一。此外 ，熔丝运 由进 行 逐 一排 查 ，更 换 熔 丝 时 必 须 更 换 闸刀 开 转太久会 导致铜 铝气体膜变大从而使其与 电阻 关装置 ，一定盖好 闸刀盖子 ，预防安全事故 的 相触，造 成保 险管中熔 丝烧 断。如果是上诉 原 因导致保 险管烧 断的， 应在第一时间进行检修 ， 安装质量达标 的熔丝后 ，再投入使用 。 ３ ． ７压 力低的熔断器故障 检 查熔 断管 与插座 的相 连处是 否有 热量 过 高的现 象发生 ；若发现热量过高 ，应立 即抢

10kV跌落式熔断器常见故障分析摘要：10kV跌落式熔断器是10kV配电线路分支线和配电变压器重要设备之一,它具有维护方便、价格便宜、适应户外环境能力强等特点，因而被广泛应用于10kV配电线路和配电变压器一次侧而作为保护和进行设备投、切操作之用。

跌落式熔断器安装在10kV 配电线路分支线上，可缩小停电范围，又因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感；如果安装在配电变压器上，可以作为配电变压器的主保护。

本文主要对跌落式熔断器的故障进行了分析，并提出了相关的改进措施，可供同行参考。

关键词：跌落式熔断器；配电线路；故障Abstract：10kV drop type fuse is 10kV distribution lines and the distribution transformer branch line is one of the important equipment, it has convenient maintenance, low price, suitable for outdoor environment capability and characteristics, so it is widely used in10kV distribution circuit and a side of the transformer and as protection and equipment investment, cut with the operation of the. Drop type fuse is installed in the10kV distribution line branch line, which can reduce the power outage, and because there is a obvious cut-off point, with the function of the isolating switch, to the maintenance section lines and equipment to create a safe working environment, increase the safety of maintenance personnel; if installed in distribution transformer distribution, can be used as the main protection of transformer. This paper focuses on the drop type fuse failure were analyzed, and put forward the relevant improvement measures, which can be used for reference.Key words：Drop type fuse；Distribution line；Fault0前言跌落式熔断器是10 kV 配电线路中的重要设备之一，安装在配电变压器的一次侧，既有保护线路和变压器的作用，又有控制变压器投退的功能。

10kV跌落式熔断器的故障分析及管理对策摘要：电力系统中，10kV跌落式熔断器是一种关键设备，用于保护电力线路和电气设备免受过载和短路等故障的影响。

然而，由于长期使用和外界因素的影响，熔断器可能会出现故障，导致电力系统的安全稳定性受到威胁。

为了提高电力系统的可靠性和稳定性，对10kV跌落式熔断器的故障分析和管理至关重要。

通过对故障的分析，可以确定故障的原因和类型，为后续处理提供依据。

本文将对10kV跌落式熔断器的故障进行深入分析，并提出相应的管理对策，以期为电力系统运维人员提供参考，确保电力系统的安全可靠运行。

关键词：10kV跌落式熔断器；故障分析；管理对策引言本文通过对10kV跌落式熔断器故障原因进行分析，提出了相应的管理对策。

首先，合理选择熔断器型号和参数，确保其符合电路需求。

其次，定期进行检查和测试，及时发现并解决潜在问题。

最后，引入智能化监测和预警系统，实现对熔断器状态的实时监控和管理。

通过以上对策的实施，可以全面提升10kV跌落式熔断器的可靠性和安全性，确保电力系统的安全稳定运行。

1.跌落式熔断器的结构、特点和运行原理跌落式熔断器是一种用于电力系统保护的电器设备，其结构、特点和运行原理如下：结构：跌落式熔断器由熔丝、导体、绝缘材料和操作机构组成。

熔丝通常由铅、锡合金等低熔点材料制成，连接在两个导体之间形成回路。

绝缘材料用于隔离熔丝和外界环境。

操作机构用于控制熔丝的断开和闭合。

特点：跌落式熔断器具有以下几个特点：高可靠性：由于采用了可靠的熔丝材料，跌落式熔断器能够在短时间内断开电路并保护电力系统。

快速动作：当电流超过熔丝的额定值时，熔丝迅速融化，使电路断开，实现快速动作的保护功能。

可替换性：一旦熔丝熔断，可以方便地更换熔丝以恢复电力系统的正常运行。

灵活性：熔丝的额定电流可以根据电路负载需求进行选择和调整，以满足不同电力系统的保护需求[1]。

运行原理：跌落式熔断器的运行原理基于熔丝的熔化现象。

RW系列跌落式熔断器在1 0 kV配电线路中起着线路分段和控制保护变压器的特殊作 用。但对那些容量在7 . 5A及以下的熔丝因其容量小，且机械强度差，拉力小，因此， 往往在接熔丝时就容易在熔体两端抽脱或拉断。即使熔丝安装工艺没有问题，在操作合闸 时也时常被操作时的作用力将熔丝抽脱或拉断。 笔者经过多次试验，在给熔丝管接熔丝时，将适当粗细的丙纶丝两端扭成绳，中间松散， 并在中间部分相距一定长度位置各打一个结，将松散的丙纶丝并绕在熔丝上，而后将丙纶 丝绳固定在熔管两端且拉紧，再将熔丝固定好。但熔丝不要拉得太紧，其松紧度以合闸后 的熔丝与无伸张力的丙纶丝绳松紧度相适宜为佳。但注意一定不要将熔丝的两端和丙纶丝 绳的两端固定在一起。这样，操作跌落熔断器时的作用力和跌落式熔断器投入运行后两端 触头的弹簧力便作用在丙纶丝绳上。当变压器出现故障或过负荷将熔丝熔断的同时，由于 熔丝熔断时产生的高温将与熔丝绕在一起的丙纶绳烧断，从而便达到了跌落熔断器应该起 到的作用。

In the end, what you believe can become what you believe.精品模板助您成功（页眉可删）跌落式熔断器熔丝故障原因分析1原因分析1.1熔丝不正常熔断熔丝熔断引起掉管，从理论上说是熔丝保护起到了作用。

但是，从往年的统计图表中可明显地看出，不正常熔断有时间规律和气候规律，反映在每年的7～8月间，气温高、用电负荷大、配变负载上升快，熔丝熔断掉管故障集中多发。

这说明了熔丝不正常熔断，其原因有：(1)熔丝容量与配变容量配置不当，达不到熔丝配置的技术标准。

(2)熔丝的质量不过关，熔断特性比较差。

1.2熔丝轧断从往年的统计图表中还可看出，熔丝由于轧伤引起掉管没有特别的时间规律和气候规律，而从熔丝本体轧断的部位来分析，发现一是熔丝两端固定的螺栓处，二是熔丝在熔丝管两端的金属铸件转角处。

熔丝轧断的原因有：(1)在拧紧螺栓时，熔丝末端随螺栓的转动而绕转断股。

(2)由于熔丝管两端金属铸件转角处有凹凸锋利刃口，熔丝在固定上紧以后，经过一段时间运行，受机械力震动的影响，熔丝被割伤而断股。

1.3熔丝松脱熔丝在跌落式熔断器上使用时，长期处于受力状态。

在更换熔丝时，如果上得过紧或过松，经过一段时间的运行之后，由于受到自然环境、机械震动和长时间受力等影响，就会使熔丝在过紧状态下拉出，或者熔丝较原先更换时拉长松脱，造成掉管故障。

其原因有：(1)更换熔丝时，调整受力不适当。

(2)熔丝松脱拉出，主要是指熔丝本体从与多股尾线的压接处拉出，此类问题属于厂家的产品质量问题。

(3)跌落式熔断器运行年久，尤其是负荷长期较小的配变，熔丝管内有进水受潮而发生熔丝霉断的现象。

2对策2.1采购合格的产品。

2.2配置的熔丝容量应按有关规程规定选取：(1)变压器一次侧熔丝是作为变压器本身和二次侧出线故障的后备保护，与变电所出线开关继电保护的动作时间相配合，必须小于变电所出口断路器的开断时间，要求熔丝熔断而出口断路器不动作。

10kV跌落式熔断器掉管和熔断故障的解决方法探讨提出福建龙岩配电网挂网运行的10kV户外跌落式熔断器在实际运行中容易出现的问题、缺陷和故障，对熔断器异常掉管和不明原因熔断两种典型故障进行针对性地剖析、探讨并尝试解决，结合实际提出消缺、解决故障的措施和办法，提高熔断器在实际运行中的可靠性和稳定性。

标签：跌落式熔断器故障剖析措施10kV户外跌落式熔断器因结构简单、维护方便、使用可靠、有明显断开点的特点，被广泛安装在城、农配电网络上，保护10kV架空配电分支线路和配电变压器不受故障影响。

从福建龙岩供电系统近两年10kV线路事故统计发现，跌落式熔断器安装质量、维护不到位、老旧破损、异常掉管、熔丝不明原因熔断等情况导致熔断器失去通电、保护作用，扩大停电范围。

为此，结合多年配网管理经验，针对挂网运行的跌落式熔断器异常掉管、熔丝不明原因熔断的故障情况进行针对性地剖析，提出改进措施并加以实施，不断提高熔断器的运行可靠性，取得良好成效。

1 跌落式熔断器的结构、特点和运行原理熔断器安装在10kV配电线路分支线上，具备了隔离开关的功能，可缩小停电范围；安装在配电变压器上，可以作为配电变压器的主保护，配变和台区低压线路出现缺陷、故障时，投、切操作跌落式熔断器可形成一个明显的断开点，快速隔离故障的同时减少停电范围。

熔断器一般由绝缘子、上下接触导电系统和熔管等构成，其工作原理：①在正常运行时，将熔丝穿入熔管内，两端拧紧，并使熔丝位于熔管中间偏上方，上动触头由于熔丝拉紧的张力而垂直于熔丝管向上翘起，用绝缘拉杆将上动触头推入上静触头内，成闭合状态（合闸状态）并保持这一状态；②当系统发生故障时，故障电流超过熔体（丝）的额定动作值时，熔体会按其反时限的熔断特征熔断，断口在熔管内产生电弧，电弧高温致使消弧管内壁产生大量的气体，高压气体向管外高速喷出，将电弧吹灭。

熔丝熔断后，熔丝的拉力消失，使消弧管上方动触头的锁紧机构释放，消弧管在自重力及静触头弹力的作用下，绕其下轴翻转跌落，使动静触头分离，形成明显的开断位置，达到切除故障段线路或故障设备的目的。

跌落式熔断器的常见故障及防范措施
跌落式熔断器是电路中常用的一种保护器件，它能够在电路发生故障时自动断开电路，保护电路和设备的安全。

但是，跌落式熔断器也存在一些常见的故障，如下：
1. 跳闸频繁：这可能是因为熔断器额定电流过小，或者是负载电流超过了熔断器的额定电流。

解决方法是更换符合负载电流要求的熔断器。

2. 熔丝烧断：这可能是因为熔丝材质或尺寸不合适，或者是负载电流过大。

解决方法是更换符合负载电流要求的熔丝，或者减小负载电流。

3. 熔丝老化：这可能是因为熔丝长时间工作使得熔丝老化，导致熔断器失效。

解决方法是定期更换熔丝，避免熔丝老化。

为了防范跌落式熔断器的故障，我们可以采取以下措施：
1. 选择符合负载电流要求的熔断器。

2. 定期检查熔丝的状态，如果发现熔丝老化或烧断，及时更换。

3. 避免负载电流过大，避免超过熔断器的额定电流。

跌落式熔断器在电路保护中起到了重要的作用，但是也需要我们关注其故障和防范措施，确保电路和设备的安全运行。

- 1 -。

跌落式熔断器的常见故障熔断器是一种用于保护电路的重要保险设备，常见的熔断器有熔丝式熔断器、跌落式熔断器等多种类型。

其中，跌落式熔断器具有熔断速度快、熔丝可拆卸、使用寿命长等优点，被广泛应用于工业、交通、航空、航天等领域。

然而，跌落式熔断器也会发生各种故障影响其正常工作。

本文将介绍跌落式熔断器的常见故障及解决方法。

1. 熔丝断裂跌落式熔断器的熔丝是其保险丝作用的关键部件，一旦熔丝断裂，熔断器就失去了保险作用，有可能导致电路过载、短路，甚至引起火灾。

常见的熔丝断裂原因包括：•过流过载。

当电路中的电流超过熔丝的额定电流时，熔丝会被加热，达到熔化点后烧断。

过大的瞬态电流也有可能烧断熔丝。

•振动、震动。

长时间使用或振动频繁的场合，熔丝会发生疲劳断裂。

•电弧。

电流突然间断，或开关分离时，容易产生电弧，熔丝被电弧击穿，导致断裂。

解决方法：•检查电路负载是否超过熔丝额定电流，如超过要更换更高的额定电流熔丝。

•选用品质好的熔丝，减少振动和电弧对熔丝的损害。

•定期检查熔丝是否熔断，及时更换熔丝，避免对电路的影响。

2. 跳闸失效跌落式熔断器的跳闸解除是一种重要的保护措施，防止过载、短路继续存在，保护电路的安全。

但是，如果跳闸失效，则无法正常工作，为安全带来隐患。

跳闸失效的原因主要有以下几点：•熔丝损坏。

当熔丝受到损坏，可能发生短路，熔断器不能正常跳闸。

•跳闸机构故障。

跌落式熔断器的跳闸机构负责熔丝烧断后的跳闸操作，如果机构故障，也会导致跳闸失效。

•电源故障。

如果跌落式熔断器的电源失效，无法正常供电，也会导致跳闸失效。

解决方法：•定期检查跳闸机构是否正常工作，发现异常及时维修。

•制定规范的使用维护保养制度，定期更换熔丝，保证熔丝在目前电路负荷工作下不受过大电流，避免熔断器丧失跳闸功能。

•确保电源的正常供电，防止跳闸失效。

3. 大电流熔断器反复跳闸跌落式熔断器有一定的额定电流范围，但有时会出现大电流熔断器反复跳闸现象，无法正常工作。

跌落式熔断器熔丝故障原因分析跌落式熔断器是一种特殊的保护装置，它主要用于保护电气系统中的电路和设备不受过流和短路等故障的影响。

在使用过程中，有时会出现熔丝故障的情况，这时需要对故障原因进行分析，及时采取措施进行处理。

跌落式熔断器熔丝的作用和类型跌落式熔断器是一种把熔断丝置于保险丝座内的熔断器，通过电路中的过流，熔断丝受热后会瞬间熔断，从而切断电路，起到保护作用。

根据不同的工作环境和要求，熔丝可以分为玻璃管熔丝、陶瓷熔丝、导线熔丝等不同类型。

熔丝故障的常见原因1. 过载故障熔断器是一个过载保护装置，在电路过载的情况下，熔丝会受到过大的电流冲击而熔断。

如果过载时间长或电气设备故障导致过载，熔丝可能会反复熔断，因此必须找到过载故障的原因，及时解决问题。

2. 短路故障短路是指电气设备中的两个电极或电路之间直接接触，其结果是电流瞬间大增。

在这种情况下，熔丝受到极大的电流作用，会瞬间熔断。

短路故障通常是由电线接触不良、电机绕组断路或损坏等原因引起的。

3. 熔断丝老化熔断丝在长期使用过程中会逐渐老化，特别是在高温、潮湿的环境条件下，熔断丝老化速度更快。

熔丝老化导致其电阻值增加，会使熔丝在正常电流下熔断，这时需要更换熔丝。

4. 安装位置不正确跌落式熔断器的安装位置很重要，如果安装位置有误或者安装不到位，会导致熔丝受到外力冲击而熔断。

因此，在安装跌落式熔断器时必须按照规定的位置安装，以确保其正常工作。

熔丝故障的处理方法当跌落式熔断器熔丝故障时，可以采取以下处理方法：1. 检查并解决过载故障过载是导致熔丝熔断的主要原因之一，所以必须检查电气设备是否过载，及时解决过载故障问题。

2. 检查并排除短路故障短路故障是导致熔丝熔断的另一个主要原因，必须检查电气设备是否存在短路故障，找到故障原因并及时处理。

3. 更换熔断丝如果熔断丝已经老化或受到外力损坏，需要及时更换熔断丝。

4. 检查并重新安装跌落式熔断器如果跌落式熔断器安装不到位，会导致外力冲击使熔丝熔断，此时需要检查并重新安装跌落式熔断器。

简析10kV跌落式熔断器故障1 概述跌落式熔断器是10kV配网系统中的主要设备之一，其可靠性、安全性、稳定性对于供电可靠性尤其重要。

10kV跌落式熔断器被广泛应用于架空线保护配电变压器或配电线路，经常因跌落式熔断器未能及时发挥作用，而造成变压器烧毁或10kV线路跳闸，因此对跌落式熔断器的使用必须予以重视。

本文通过对多年来收集、统计跌落式熔断器故障记录进行分析，参照大量跌落式熔断器的技术资料，深度剖析故障产生的各种原因，针对性地提出了一套检修处理方法，并对10kV跌落式熔断器提出了技术改良。

2 10kV跌落式熔断器故障原因分析配电变压器高压侧广泛采用10kV跌落式熔断器进行保护，实践证明这是一种经济、简便、有效的方法。

10kV跌落式熔断器作为变压器本体保护和二次侧出线故障的后备保护，当出现故障时能快速有效地起到保护。

然而当跌落式熔断器产品设计或质量问题及安装选用熔丝不当时，就会出现故障未及时发挥作用造成变压器烧废或10kV线路跳闸故障。

以下是发生在近期工作中的两个事件，通过深入剖析加深对10kV跌落式熔断器的认识与重视。

2.1 事件110kV江北线大通公用台变，低压母线短路引起跌落式熔管烧废，10kV路线开关跳闸事件。

群众反映当时台架发生爆炸，引起10kV江北线#4塔4T1开关、#43塔43T1开关同时跳闸。

通过分析原因，大通公用台变低压母线发生三相短路，10kV跌落式熔断在熔断时产生强大的电弧。

跌落式熔断器型号RW3-10，熔管内纸筒出现膨胀，内壁有皱褶，从而熔体（丝）熔断后熔丝压接套卡塞导致电弧未能快速吹灭，大电流下引起强电弧继而弧光短路，最终线路开关保护跳闸。

2.2 事件210kV塘口线北义公用台变，因跌落式熔丝选用不当及产品设计、质量缺陷，引起变压器烧废，10kV线路跳闸事件。

通过分析原因，跌落式熔丝选用过大，未能快速熔断保护，导致烧废变压，未能快速灭弧，熔管在电弧高温下点燃烧废及造成10kV线路开关越级跳闸。

跌落式熔断器常见故障及防范措施一、跌落式熔断器主要故障1、烧保险管常见熔断器的烧管故障都在熔丝熔断后发生，由于熔丝熔断后不能自动跌落，这时电弧在管子内未被切断形成了连续电弧而将管子烧坏，保险管常因上下转动轴安装不正,被杂物阻塞,以及转轴部分粗糙,因而阻力过大,不灵活等原因,以致当熔丝熔断时,保险管仍短时保持原状态不能很快跌落,灭弧时间延长而造成烧管。

2.保险管误跌落故障保险管不正常跌落的主要原因是：有些开关保险管尺寸与保险器固定接触部分尺寸匹配不合适，极易松动，一旦遇到大风就会被吹落,有时由于操作后未进行检查,稍一振动便自行跌落；熔断器上部触头的弹簧压力过小,且在鸭嘴（保险器上盖）内之直角突起处被烧伤或磨损,不能挡住管子也是造成保险器误跌落的原因；熔断器安装的角度（即保险器轴线与垂直线之间的夹角）不合适时,也会影响管子跌落的时间。

有时由于熔丝附件太粗,保险管孔太细,即使熔丝熔断,熔丝元件也不易从管中脱出使管子不能迅速跌落。

3.熔断器熔丝误断熔断器额定断开容量小，其下限值小于被保护系统的三相短路容量，保险丝误熔断。

如果重复发生，常常是因为熔丝选择得过小或与下一级熔丝容量配合不当,发生越级误断熔断。

这类事故,可能是因为换用大容量的变压器后,未随之更换大容量的保险丝所致。

保险熔丝质量不良,其焊接处受到温度及机械力的作用后脱开,也会发生误断。

另外,锡合金焊接的和带丝弦或弹簧的旧式保险熔丝,因受到温度影响后会改变性能,又易氧化生锈,最易发生误熔断。

二、防止跌落式熔断器故障的主要措施1、合理选择跌落式熔断器IOkV跌落式熔断器适用于环境空气无导电粉尘、无腐蚀性气体及易燃、易爆等危险性环境，年度温差变比在±40℃以内的户外场所。

其选择是按照额定电压和额定电流两项参数进行,也就是熔断器的额定电压必须与被保护设备(线路)的额定电压相匹配。

熔断器的额定电流应大于或等于熔体的额定电流。

而熔体的额定电流可选为额定负荷电流的1.5~2倍。

安全管理编号：YTO-FS-PD973跌落式熔断器的常见故障通用版In The Production, The Safety And Health Of Workers, The Production And Labor Process And The Various Measures T aken And All Activities Engaged In The Management, So That The Normal Production Activities.标准/ 权威/ 规范/ 实用Authoritative And Practical Standards精品管理范本编号：YTO-FS-PD9732 / 2 跌落式熔断器的常见故障通用版使用提示：本安全管理文件可用于在生产中，对保障劳动者的安全健康和生产、劳动过程的正常进行而采取的各种措施和从事的一切活动实施管理，包含对生产、财物、环境的保护，最终使生产活动正常进行。

文件下载后可定制修改，请根据实际需要进行调整和使用。

跌落式熔断器的常见故障有以下几种：（1）熔体管误跌落 如果熔体管长度与熔断器固定部分配合不好，或者操作时未压紧，或者上盖被烧坏而不能起阻挡作用，则遇上振动或被大风吹动，熔体管就会脱落。

（2）熔体选择不当而误熔断 如果熔体多次重复熔断，就应考虑熔体选择是否适当。

有时保护协调配合不好，上下级无选择性而导致熔体熔断。

在这种情况下，应重新计算，选择规格恰当的熔体。

此外，熔体质量不佳也可能造成误熔断。

（3）熔体管烧坏 由于转动轴制造粗糙、不灵活，或者安装不正或安装角度不合适，当熔体熔断时熔体和不能迅速跌落而烧坏；在短路容量较大的容量较大的电网中，由于故障容量往往大于熔断器的断流容量，也会造成熔体管烧坏。

该位置可输入公司/组织对应的名字地址The Name Of The Organization Can Be Entered In This Location。

Those who are wise have long aspirations;悉心整理助您一臂之力（页眉可删）
跌落式熔断器的常见故障
跌落式熔断器的常见故障有以下几种：
（1）熔体管误跌落如果熔体管长度与熔断器固定部分配合不好，或者操作时未压紧，或者上盖被烧坏而不能起阻挡作用，则遇上振动或被大风吹动，熔体管就会脱落。

（2）熔体选择不当而误熔断如果熔体多次重复熔断，就应考虑熔体选择是否适当。

有时保护协调配合不好，上下级无选择性而导致熔体熔断。

在这种情况下，应重新计算，选择规格恰当的熔体。

此外，熔体质量不佳也可能造成误熔断。

（3）熔体管烧坏由于转动轴制造粗糙、不灵活，或者安装不正或安装角度不合适，当熔体熔断时熔体和不能迅速跌落而烧坏；在短路容量较大的容量较大的电网中，由于故障容量往往大于熔断器的断流容量，也会造成熔体管烧坏。

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改10KV跌落式熔断器故障分析及防范(2020年)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes10KV跌落式熔断器故障分析及防范(2020年)跌落式熔断器是10KV配电网系统中的主要设备之一,其安全运行和可靠动作对供电设备的安全尤为重要。

如果在运行中跌落式熔断器经常因熔丝故障而发生自动掉管,必然影响供电的可靠性。

1跌落式熔断器的工作原理由于跌落式熔断器安装在配电变压器上,可以作为配电变压器的主保护,故在10KV配电线路和配电变压器中得到了普及应用。

其工作原理是:熔丝管两端的动触头依靠熔丝（熔体）系紧,将上动触头推入“鸭嘴”凸出部分后,磷铜片制成的上静触头顶着上动触头,故而熔丝管牢固地松在“鸭嘴”里。

当短路电流通过熔丝熔断后产生电弧,熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死,气体向下端喷出,吹灭电弧。

由于熔丝熔断,熔丝管的上下动触头失去熔丝的系紧力,在熔丝管白身重力和上、下静触头弹簧片的作用下,熔丝管迅速跌落,使电路断开,切除故障段线路或者故障设备。

2跌落式熔断器装置性缺陷的剖析2.1产品工艺粗糙,制造质量差,触头弹簧弹性不足,造成触头接触不良而产生电火花。

2.2熔管转动轴粗糙不灵活,使熔管角度达不到规程要求。

尤其是配备的熔管过长将鸭嘴顶死,造成熔体熔断后熔管不能迅速跌落,无法及时将电弧切断、熄灭,造成熔管烧毁或爆炸;熔管尺寸短,合闸困难,触头接触不良产生电火花。

2.3熔断器额定断开容量小,其下限值小于被保护系统的三相短路容量。

【视界】跌落式熔断器故障频发的原因以及其解决方法
跌落式熔断器是配电线路中最重要的设备之一。

由于电网分布面非常广、点多线长，使得影响电网的安全因素也随之增多。

其中，因为跌落式熔断器所造成的故障最多，其经常会发生一些接触不良、引线烧断等事故。

因此，找出跌落式熔断器故障频发的原因以及解决方法，显得至关重要。

下边就由小编来给大家详细地介绍一下吧！
一、原因分析
1.带负荷频繁地操作跌落式熔断器。

这样操作容易使跌落式熔断器的触头烧损，从而造成引线烧断的情况；
2.跌落式熔断器的质量不符合要求。

随著国民经济的不断发展，带动了城乡经济的发展，由于部分乡镇企业缺乏技术和严密的质量管理，使得一部分不合格的跌落式熔断器流入市场，从而使跌落式熔断器故障的情况频频发生；
3.跌落式熔断器的安装质量不合格。

一些施工单位为了赶工程的进度，忽视跌落式熔断器产品的安装质量，留下安全隐患；
4.环境造成的因素。

由于跌落式熔断器安装在户外，长期受温度变化、日晒雨淋等的影响，容易导致跌落式熔断器的紧固件、触头等发生氧化锈蚀的情况，使接触电阻增大，降低了其导电性能，从而引发引线烧断的情况。

二、解决方法
改进跌落式熔断器的静触头的结构及引线，提高电网检修的质量，并严格把关跌落式熔断器的采购质量，还需要明确跌落式熔断器的操作权限，避免因为人为因素造成误操作情况的发生。

以上就是跟大家分享的关于跌落式熔断器故障频发的原因以及其解决方法的相关内容，希望通过以上内容，能让大家对跌落式熔断器产品有更进一步的认识和了解。

（1）有些跌落式熔断器上动、静触头接触部分尺寸 匹配不合适，极易松动，遇到大风会被吹落；上静触头 的弹簧压力过小，不能卡住熔管导致熔管误跌落。对 此，在跌落式熔断器安装前一定要先检查其动、静触头 尺寸匹配是否合适，不能过紧也不能过松。
（2）跌落式熔断器安装角度不符合规定，安装角度 与铅垂线夹角太大，如大于 30°时熔管在熔丝安装稍有 点松驰的情况下就容易自行跌落。所以安装跌落式熔 断器时，其与铅垂线夹角要控制在 15—30°。 4 触头烧坏的故障原因及防范措施
（1）熔管因转轴安装不正、被杂物阻塞，以及转轴 部分粗糙而阻力过大等，导致熔丝熔断时熔管不能很 快跌落，灭弧时间延长而烧坏熔管。对此，在跌落式熔 断器安装时要检查其熔管的转轴部分是否光滑，必要 时用 0 号砂纸打磨处理，也可涂导电脂进行润滑。
（2）跌落式熔断器安装角度不符合规定，安装角度 与铅垂线夹角太小，如小于 15°时，熔管不能依靠自重 在熔丝熔断后自行跌落而烧坏。对此，安装跌落式熔 断器时要将其与铅垂线的夹角控制在 15—30°。
保护作用的情况下熔断。主要原因及防范措施如下。 （1）安装时熔丝受损造成熔丝非正常熔断。在跌
落式熔断器熔管内安装熔丝时，需要把熔丝一端缠绕 在螺栓上进行固定，拧松了会造成接触不良，拧紧了则 会拉伤熔丝，在使用后不久就发生断裂故障。拧紧时 拉伤熔丝的主要原因是垫片摩擦力大，熔丝出现“连轴 转”现象。为消除这一现象，可以在熔丝尾端涂上一层 导电脂。垫片与熔丝接触的地方有导电脂发挥润滑作 用，就能避免因“连轴转”拉断或拉伤熔丝。同时，导电 脂还有防止垫片和螺栓生锈的作用，减缓熔丝在露天 环境中的腐蚀速度，延长使用寿命。
第 27 卷 2019 年第 1 期 农村电工 43
DOI:10.16642/ki.ncdg.2019.01.045
