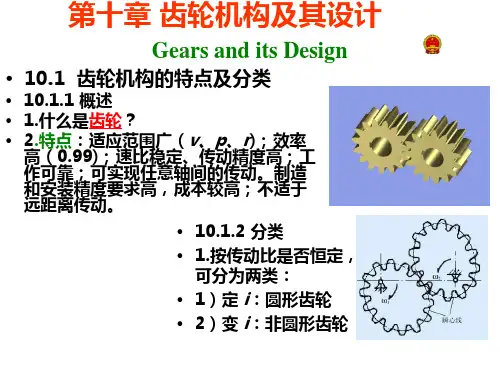

考研真题机械设计基础归纳总结第六章齿轮机构及其设计机械考研真题机械设计基础归纳总结第六章齿轮机构及其设计-机械第六章齿轮机构及其设计6.1内容提要齿轮机构是一种高副机构,其传动平稳可靠、效率高,已被广泛应用。
本章主要解决的问题是在掌握齿廓啮合基本理论的基础上,确定渐开线齿轮传动的基本尺寸及其设计方法。
本章主要内容就是:1.齿轮机构的分类;2.齿廓啮合基本定律与共轭齿廓;3.渐开线及渐开线齿廓;4.渐开线标准直齿圆柱齿轮及其压板传动;5.渐开线齿廓的拌和及变位齿轮;6.斜齿圆柱齿轮传动、蜗杆传动、圆锥齿轮传动。
本章重点内容就是齿廓压板基本定律;渐开线性质;渐开线标准直齿圆柱齿轮及其压板传动;渐开线齿廓的拌和及变位齿轮;斜齿圆柱齿轮传动、蜗杆传动及圆锥齿轮传动的特点。
本章的难点是渐开线性质、渐开线齿轮传动的正确啮合条件与连续传动条件、齿廓的切制及变位齿轮等。
6.2直齿圆柱齿轮教学实验题6.2.1填空题1.渐开线直齿圆柱齿轮传动的主要优点为和。
2.渐开线齿廓上k点的压力角应是所夹的锐角,齿廓上各点的压力角都不相等,在基圆上的压力角等于。
3.满足用户恰当压板条件的一对渐开线直齿圆柱齿轮,当其传动比不等同于1时,它们的齿形就是的。
4.一对渐开线直齿圆柱齿轮无齿侧间隙的条件是。
5.渐开线直齿圆柱齿轮的恰当压板条件就是。
6.一对渐开线直齿圆柱齿轮啮合传动时,两轮的圆总是相切并相互作纯滚动的,而两轮的中心距不一定总等于两轮的圆半径之和。
337.当一对外啮合渐开线直齿圆柱标准齿轮传动的啮合角在数值上与分度圆的压力角相等时,这对齿轮的中心距为。
8.按标准中心距安装的渐开线直齿圆柱标准齿轮,节圆与重合,啮合角在数值上等于上的压力角。
9.二者压板的一对直齿圆柱齿轮的渐开线齿廓,其接触点的轨迹就是一条线。
10.渐开线上任一点的法线必定与基圆,直线齿廓的基圆半径为。
11.渐开线齿轮的可分性就是指渐开线齿轮中心距加装有所误差时,。

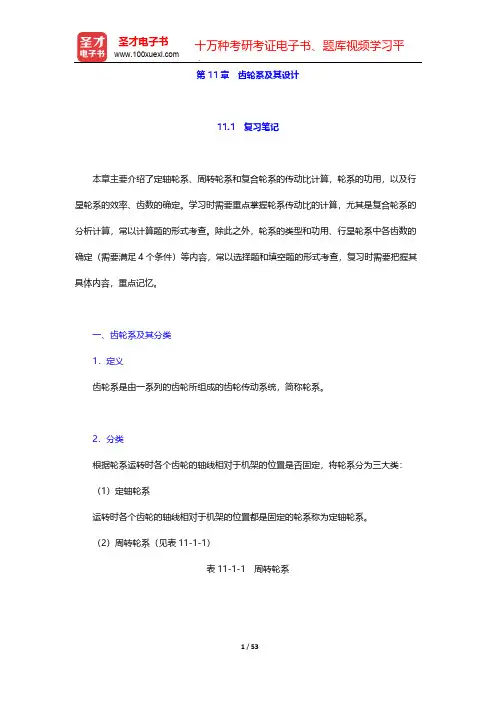

第11章 齿轮系及其设计11.1 复习笔记本章主要介绍了定轴轮系、周转轮系和复合轮系的传动比计算,轮系的功用,以及行星轮系的效率、齿数的确定。
学习时需要重点掌握轮系传动比的计算,尤其是复合轮系的分析计算,常以计算题的形式考查。
除此之外,轮系的类型和功用、行星轮系中各齿数的确定(需要满足4个条件)等内容,常以选择题和填空题的形式考查,复习时需要把握其具体内容,重点记忆。
一、齿轮系及其分类1.定义齿轮系是由一系列的齿轮所组成的齿轮传动系统,简称轮系。
2.分类根据轮系运转时各个齿轮的轴线相对于机架的位置是否固定,将轮系分为三大类:(1)定轴轮系运转时各个齿轮的轴线相对于机架的位置都是固定的轮系称为定轴轮系。
(2)周转轮系(见表11-1-1)表11-1-1 周转轮系图11-1-1 周转轮系二、定轴轮系的传动比(见表11-1-2)表11-1-2 定轴轮系的传动比三、周转轮系的传动比1.周转轮系的传动比设周转轮系中的两个太阳轮分别为m 和n ,行星架为H ,则其转化轮系的传动比i mn H 可表示为H Hm m H mn H n n Hm nm nωωωi ωωω-==-=±在转化轮系中由至各从动轮齿数的乘积在转化轮系中由至各主动轮齿数的乘积2.具有固定轮的行星轮系的传动比具有固定轮的行星轮系,设固定轮为n ,即ωn =0,则有i mn H =(ωm -ωH )/(0-ωH )=-i mH +1,即i mH =1-i mn H 。
四、复合轮系的传动比1.计算步骤(1)将各部分的周转轮系和定轴轮系一一分开;(2)分别列出其传动比计算式;(3)联立求解。
2.划分周转轮系(1)先要找到轮系中的行星轮和行星架(注意:轮系中行星架往往由其他功用的构件所兼任);(2)每一行星架以及连同行星架上的行星轮和与行星轮相啮合的太阳轮组成一个基本周转轮系;(3)当将所有的基本周转轮系部分找出之后,剩下的便是定轴轮系部分。

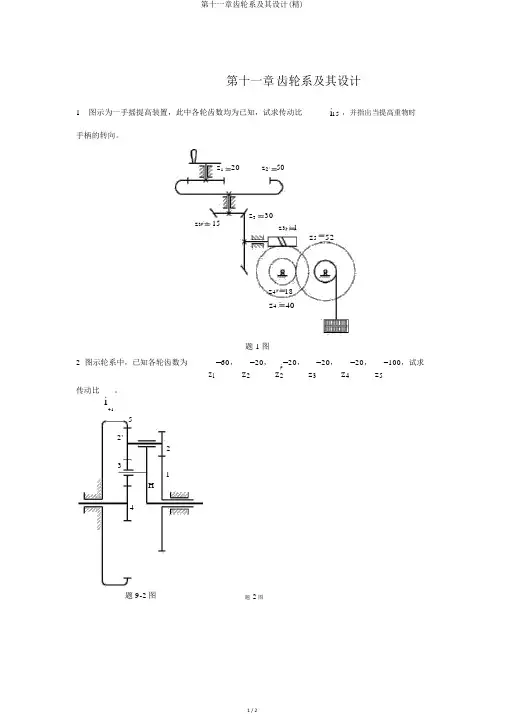

第十一章齿轮系及其设计1图示为一手摇提高装置,此中各轮齿数均为已知,试求传动比i15,并指出当提高重物时手柄的转向。
z120z250z2 15z3 30z3 1z552z418z440题 1图2 图示轮系中,已知各轮齿数为=60,=20,=20,=20,=20,=100,试求z1 z2 z2 z3 z4 z5传动比。
i4152'231H4题 9-2图题2图322'4H1题 9-5图题 3图3 在图示的电动三爪卡盘传动轮系中,设已知各轮齿数为: z1=6,z2= z2=25,z3=57,z4=56,试求传动比 i14。
4 图示为一种大速比减速器的表示图。
动力由齿轮 1输入, H输出。
已知各轮齿数为:z1=12,z2=51,z3=76, z2=49, z4=12,z3==73。
(1)试求传动比 i1H。
(2)若将齿轮 2的齿数改为 52( 即增添一个齿 ) 则传动比i1H又为多少 ?S P3 3′ 3 61 4252 2′ⅠⅡ1 4题 4 图题 5 图5 汽车自动变速器中的预选式行星变速器如图示。
Ⅰ轴为主动轴,Ⅱ轴为从动轴,S,P 为制动带。
其传动有两种状况:(1) S 压紧齿轮3,P处于松开状态;(2) P 压紧齿轮6,S处于松开状态。
已知各轮齿数为z1=30,z2=30,z3= z6=90,z4=40,z5=25。
试求两种状况下的传动比iⅠⅡ。

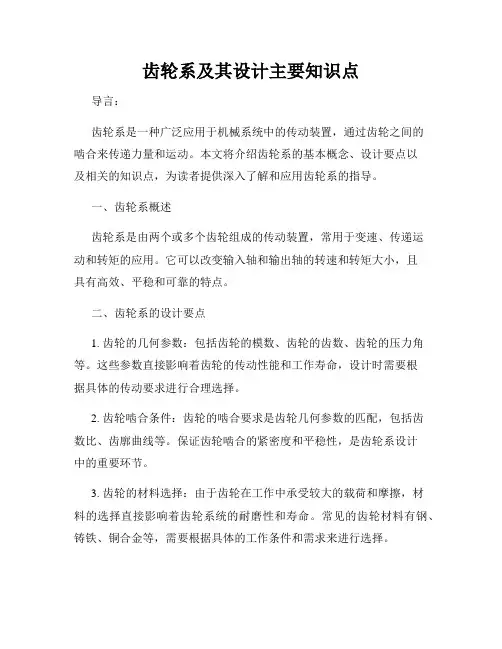

齿轮系及其设计主要知识点导言:齿轮系是一种广泛应用于机械系统中的传动装置,通过齿轮之间的啮合来传递力量和运动。
本文将介绍齿轮系的基本概念、设计要点以及相关的知识点,为读者提供深入了解和应用齿轮系的指导。
一、齿轮系概述齿轮系是由两个或多个齿轮组成的传动装置,常用于变速、传递运动和转矩的应用。
它可以改变输入轴和输出轴的转速和转矩大小,且具有高效、平稳和可靠的特点。
二、齿轮系的设计要点1. 齿轮的几何参数:包括齿轮的模数、齿轮的齿数、齿轮的压力角等。
这些参数直接影响着齿轮的传动性能和工作寿命,设计时需要根据具体的传动要求进行合理选择。
2. 齿轮啮合条件:齿轮的啮合要求是齿轮几何参数的匹配,包括齿数比、齿廓曲线等。
保证齿轮啮合的紧密度和平稳性,是齿轮系设计中的重要环节。
3. 齿轮的材料选择:由于齿轮在工作中承受较大的载荷和摩擦,材料的选择直接影响着齿轮系统的耐磨性和寿命。
常见的齿轮材料有钢、铸铁、铜合金等,需要根据具体的工作条件和需求来进行选择。
4. 齿轮的润滑与冷却:为了减小齿轮系统的摩擦和磨损,以及散热问题,必须对齿轮进行润滑和冷却,常见的方式有油润滑、气体润滑、水冷却等。
5. 齿轮的传动误差和噪声控制:由于制造误差和运动不平衡等因素,齿轮系统会产生传动误差和噪声。
设计时需要考虑减小误差和噪声的方法,如精密加工、动平衡等。
三、齿轮系的常见结构类型1. 平行轴齿轮系:由两个平行轴上的齿轮组成,常用于平行轴传动和同方向或反方向传动的场合。
2. 交叉轴齿轮系:由两个相交轴上的齿轮组成,常用于传递转矩和变速的应用。
3. 斜齿轮系:由两个斜齿轮组成,可实现非平行轴传动,常用于交叉轴传动和变速箱等应用。
4. 锥齿轮系:由两个锥齿轮组成,常用于轴线交叉和转动方向变换的场合。
四、齿轮系的设计流程1. 确定传动比和传动方式:根据输入轴和输出轴的转速和转矩要求,确定传动比和传动方式,选择合适的齿轮组合方式。
2. 计算齿轮参数:根据传动比和齿轮设计要点,计算齿轮的几何参数,包括齿数、模数、压力角等。
《机械原理》第九章齿轮系及其设计——轮系的类型轮系:由一系列齿轮组成的传动系统。
通常用来实现变速、变向及实现大传动比等。
轮系:由一系列齿轮组成的传动系统。
通常用来实现变速、变向及实现大传动比等。
轮系:由一系列齿轮组成的传动系统。
通常用来实现变速、变向及实现大传动比等。
76N S1234589101112HME 通常用来实现变速、变向及实现大传动比等。
轮系:由一系列齿轮组成的传动系统。
轮系分类周转轮系定轴轮系(轴线固定)复合轮系平面定轴轮系空间定轴轮系根据轮系在运转过程中各轮几何轴线在空间的相对位置是否变化分:轮系分类周转轮系定轴轮系(轴线固定)复合轮系平面定轴轮系空间定轴轮系根据轮系在运转过程中各轮几何轴线在空间的相对位置是否变化分:轮系分类周转轮系定轴轮系(轴线固定)复合轮系平面定轴轮系空间定轴轮系根据轮系在运转过程中各轮几何轴线在空间的相对位置是否变化分:轮系分类周转轮系定轴轮系(轴线固定)复合轮系平面定轴轮系空间定轴轮系根据轮系在运转过程中各轮几何轴线在空间的相对位置是否变化分:1234轮系分类周转轮系定轴轮系(轴线固定)复合轮系平面定轴轮系空间定轴轮系根据轮系在运转过程中各轮几何轴线在空间的相对位置是否变化分:在轮系运转过程中至少有一个齿轮几何轴线的位置并不固定,而是绕着其它定轴齿轮轴线回转的轮系——周转轮系。
轮系分类周转轮系定轴轮系(轴线固定)复合轮系平面定轴轮系空间定轴轮系根据轮系在运转过程中各轮几何轴线在空间的相对位置是否变化分:2H13在轮系运转过程中至少有一个齿轮几何轴线的位置并不固定,而是绕着其它定轴齿轮轴线回转的轮系——周转轮系。
图示轮系中,齿轮1、3的轴线相重合,它们均为定轴齿轮,而齿轮2的转轴装在构件H的端部,在构件H的带动下,它可以绕齿轮1、3的轴线作周转。
轮系分类周转轮系定轴轮系(轴线固定)复合轮系平面定轴轮系空间定轴轮系根据轮系在运转过程中各轮几何轴线在空间的相对位置是否变化分:2H13中心轮——与行星轮相啮合的定轴齿轮1和3,又称为太阳轮。
