电源时序器

EA-2163十六路电源时序器特点
116路电源输出，并有指示
2 有电子锁开关，防止他人开启。

3 可随意控制任一路电源的接通和断开
4 依次接通电源插座，每一路接通时间相差为1秒。

前面板
待机电源指示灯
电子锁开关定位开关
电源输出指示灯
后面板
45
1 保险丝（25Ax1）
2 电源入线（220v/25A）
3 输出电源插座
4 24v消防信号输入接口
5 消防报警信号输出接口
6 短路信号输入
7 短路信号扩展输出
使用方法
1输入220v电源
2打开电子锁开关，置于“ON”位置。

3定位开关置于左边“STAR”位置，就自动接电源，（每一路电源接通相隔时间1秒钟）
4定位开关置于右边“STOP”位置，机器不工作，机器自动控制时，定位开关不能再右边“STOP”
位置。

*注意：整机的外壳已于电源线的地相连，请将电源插入插入以接地的电网中，防止静电干扰损坏机器。

电源时序器常识系统上不可⼩看的设备---时序电源⼀些⼈认为：OUTLET墙壁插座输出AC220伏电压，⽽时序器也是输出220伏电压。

对于⾳响系统来说，由谁来提供AC都⼀样可以⼯作。

有些⼈认为：不⽤时序电源⽽直接插⼊OUTLET输出，既省钱、⼜⽅便。

更有⼈说系统加⼊时序电源实属画蛇添⾜。

谁是谁⾮？下⾯就让我来浅释这⼀个问题。

⾳响系统是⼀个⽤途很⼴、技术先进、结构复杂的系统，从其复杂程度可分为简易系统和复杂系统，从使⽤场所分为夜总会系统、体育场系统、⼴场系统、剧院系统、⾳乐厅系统、会议系统和⽔下传声系统等。

从技术、⾳效来分可分为⾼端系统、中端系统和低端系统。

在系统中是由很多设备组合⽽成，它们之间的关系除了信号上的互联之外，还可能存在电源上的相互影响，例如：在系统ON/OFF的瞬间出现的跳⽕、烧保险、烧设备等现象。

因为系统所有设备可能都被连接在同⼀组电源、甚⾄是同⼀个电源拖板上，这是我们作为⼚⽅帮助⼯程商解决系统搭建过程经常发现的问题。

这样的连接⽅法不是不可以，但是，我们不建议。

这样会给你带来⼀些⿇烦，轻则在系统启动时出现电源跳闸，反复启动会损坏设备，重则使得系统出现故障⽆法正常⼯作。

解决⽅法有很多，常⽤的⽅法是：在系统中配备适合的时序电源。

可是，市场上时序电源也是有很多种类，贵的、便宜的、功率⾜的、功率不⾜的、复杂的、简易的、能过安全认证的、也有过不了安全认证的、标准的、⾮标的等等。

下⾯我来浅析有关时序器的类型⼀个标准的时序电源的结构可分为7部分组成：1. POWER INPUT电源输⼊部分2. POWER SUPPLY电源供给部分3. OUTPUT CONTROL输出控制部分4. CPU CONTROL中央控制部分5. FUNCTION CONTROL功能控制部分6. FUNCTION DISPLAY功能显⽰部分7. POWER OUTPUT电源输出部分我们从第⼀部分POWER INPUT电源输⼊部分讲起：通常，电源线是时序器输⼊部分的关键，因为线材的价格不菲，时序器的负载设备不是同时满负荷，⼀般时序器⽣产⼚都会以50%设计功率考虑材料成本，有些⼚家更⽤30%的计算⽅法，⽬的很简单—省钱。

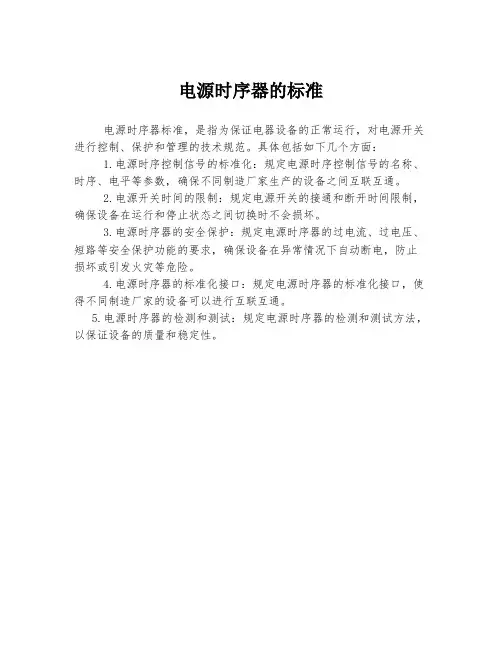

电源时序器的标准
电源时序器标准，是指为保证电器设备的正常运行，对电源开关进行控制、保护和管理的技术规范。

具体包括如下几个方面：
1.电源时序控制信号的标准化：规定电源时序控制信号的名称、时序、电平等参数，确保不同制造厂家生产的设备之间互联互通。

2.电源开关时间的限制：规定电源开关的接通和断开时间限制，确保设备在运行和停止状态之间切换时不会损坏。

3.电源时序器的安全保护：规定电源时序器的过电流、过电压、短路等安全保护功能的要求，确保设备在异常情况下自动断电，防止损坏或引发火灾等危险。

4.电源时序器的标准化接口：规定电源时序器的标准化接口，使得不同制造厂家的设备可以进行互联互通。

5.电源时序器的检测和测试：规定电源时序器的检测和测试方法，以保证设备的质量和稳定性。

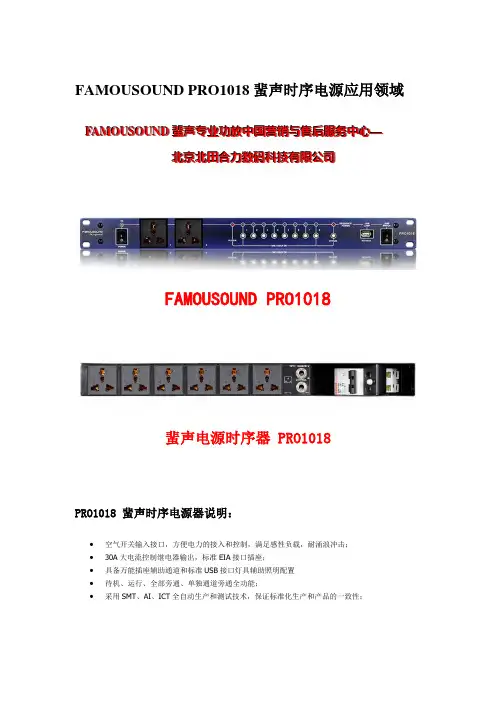

FAMOUSOUND PRO1018蜚声时序电源应用领域 F F A A M M O O U U S S O O U U N N D D 蜚蜚声声专专业业功功放放中中国国营营销销与与售售后后服服务务中中心心——北北京京北北田田合合力力数数码码科科技技有有限限公公司司FAMOUSOUND PRO1018蜚声电源时序器 PRO1018PRO1018 蜚声时序电源器说明： ∙空气开关输入接口，方便电力的接入和控制，满足感性负载，耐涌浪冲击； ∙30A 大电流控制继电器输出，标准EIA 接口插座； ∙具备万能插座辅助通道和标准USB 接口灯具辅助照明配置 ∙待机、运行、全部旁通、单独通道旁通全功能； ∙ 采用SMT 、AI 、ICT 全自动生产和测试技术，保证标准化生产和产品的一致性；PRO1018 蜚声时序电源器应用推荐：∙会议室、背景音乐系统、卡拉OK商务场、量贩式卡拉OK、中档迪吧、低档迪吧、个人家庭娱乐系统∙中小型场馆固定安装、高级迪吧、慢摇音响系统中需要时序电源管理的固定安装。

PRO1018 蜚声时序电源器参数：型号PRO1018输入电力条件单相3线电力线接入端口方式单相两刀动力型空气开关连接器件DZ47 C63最大可连接线径(L.N/PE) 50mm2接地端子接线耳输出时序通道数量8通道可输出通道数8通道电力条件单相3线连接器件类型兼容型插座后面板非时序输出辅助通道——其他参数输入最大电流容量63A(AC220V)每通道最大输出电流容量30A/60s或10Arms时序控制每步时间间隔1sec电源滤波器数量——电源滤波器参数——USB灯座最大输出电压/电5V/50mA流联机控制方式内部脉冲信息控制联机控制连线最大长度2米可联机控制设备最大数量10台联机控制接口1/4” TR外部时序控制接口——功能与使用前面板指示功能电源开、待机、运行、全部旁通、单独通道旁通前面板使用功能时序电源开关、USB灯电源开关和接口、全部旁通选择、单独通道旁通选择、多功能电源插座后面板指示功能N/A后面板使用功能接入电力总输入开关和接口、时序电源输出插座、联机输入输出插座空气开关过流自动断路功能保护功能尺寸/重量483x260x44.5(1U)产品外形尺寸 (宽x 深x高) (mm)560x425x80外包装尺寸(宽x 深x 高)(mm)净重 5.2kg毛重 5.6kg电源AC220V±10% 50~60Hz。

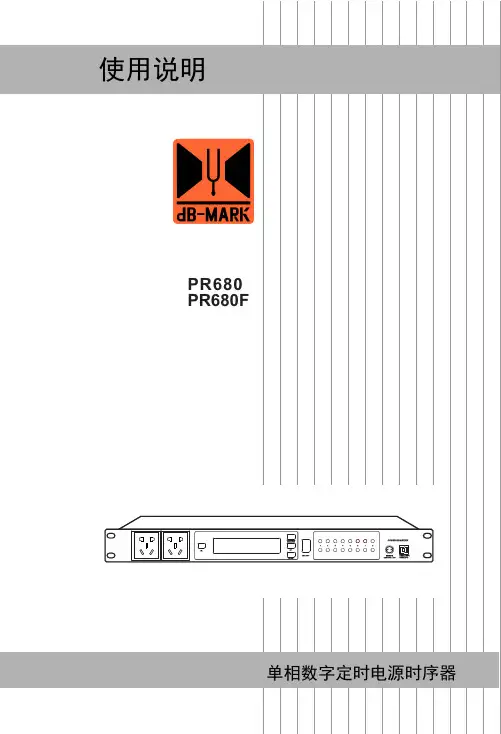

PR680 PR680F注意事项警告:为了防止电气短路,请勿将设备置于有雨或潮湿的地方。

电器如遇水和其它液体进入机内,应立即切断电源,并请专业维修人员检查维修,以免发生意外。

机内没有用户能自行维修的地方，请勿打开机盖，请找专业维修人员打开和维修。

三角形内的感叹号标志是在设备进行操作和维修时，要注意安全。

三角形内闪亮的箭头符号，表示设备内部有危险电压，如果触及会发生触电危险。

请确认包装内的物品包装清单本使用说明仅供参考，使用说明中的内容信息如有变更，恕不另行通知！红外发射棒数量：1条第一部分：设备的连接方式第二部分：设备的操作方式1.1 单台设备通过USB 连接电脑2.1 功能特点2.2 面板说明1.2 单台设备通过485与PC连接电脑2.3 后面板说明1.3 多台设备通过485与PC连接电脑2.4 技术参数1.6 TCP I P 连接方式1.5 设备与设备的连接方式1.4 设备与中控连接方式2.5 菜单设置方法2.6 远程控制接线方法1.7 WIFI模块连接方式1.8 端口查询方法1.9 相关参数的查询与修改方法目录(01)(28)(28)(01)(29)(02)(30)(06)(05)(03)(31)(32)(11)(18)(20)第三部分：PC 软件的安装与使用3.1 USB驱动的安装3.2 软件的安装3.3 软件连接3.4 出现联机错误时的解决方法3.5 软件界面介绍与操作3.5.1 软件连接PC与使用软件修改ID3.5.2 软件功能使用介绍3.5.3 “编辑定时”功能详解3.5.4. PC软件锁定与设备功能锁定3.5.5.数据的调用与保存(33)(33)(34)(34)(35)(35)(36)(38)(43)(44)3.5.7 红外学习与联动功能3.5.7.1 红外学习功能3.5.7.2 联动功能3.5.6 界面信息和中控代码生产(45)(46)(46)(48)1使用附带的USB线，连接PC机的USB端口到设备面板的 USB 端口，并打开电源，等待开机完成。

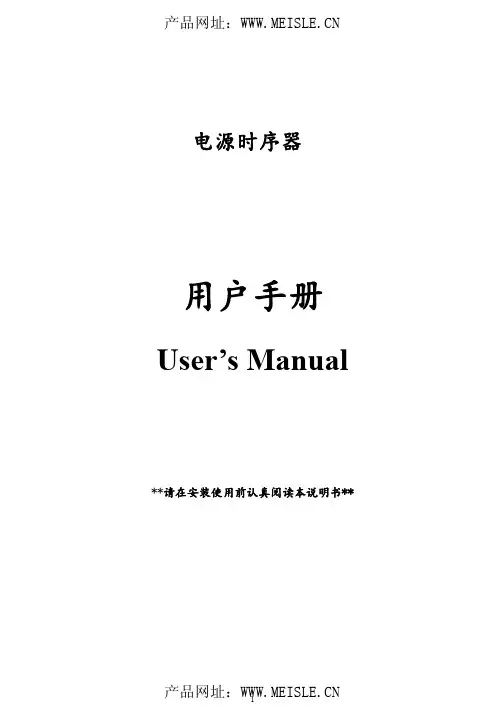

电源时序器用户手册User’s Manual**请在安装使用前认真阅读本说明书**设备使用注意事项为确保设备可靠使用及人员的安全，请在安装、使用和维护时，请遵守以下事项：1、为确保操作安全，应确保电源线接地良好，务必将随机提供的三相电源接入线接入地线有效的标准配电箱，确保设备的输入电源为220V50HZ的交流电。

2、为防止火灾或漏电，不要将系统设备置于过冷或过热的地方，请勿将本机受雨或受潮，阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。

3、控制系统设备的电源在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。

4、非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。

5、安装、接线及更换保险丝之前，务必关掉电源总闸开关。

专业术语说明火线:英文缩写:L,英文为:Live Wire。

零线:英文缩写:N,英文为:Null Wire。

地线:英文缩写:E,英文为:Earth Wire。

产品简介功能特点：1.8路大电流受控电源输出，单路最大电流30A；2.前面板带有总开关和手动控制按扭，电源指示、继电器开关状态指示灯；3.具有手动和中控或电脑软件同时管理功能，通过前面板一键开关，可时序开关通道，实现时序功能；4.使用多功能电源插座。

兼容国标、美标、欧标等多种规格二芯及三芯电源插头，无需另加转换插头；5.提供关联(互锁)功能输出，可安全控制投影机电动幕、升降架、以及电动窗帘动电动设备；6.协议和接口的开放性，通过RS-232国际通用协议控制，可配合市面上所有智能中央控制系统、触摸屏、墙板或自主开发的电脑软件(Windows,Linux)控制；7.配备市电电压显示屏，随时监视市电电压的稳定性；8.最多可级联255台，级联后可控制最多2040路电源；9.级联后只须通过一个按钮或一条指令即可开关所有级联的设备；10.标准19寸机柜1U超薄设计；11.本产品可应用于指挥控制中心、大型多媒体会议厅、多功能厅、培训中心、学校多媒体教室、高级别墅、酒店、智能家居等，实现外设电源的集中智能统一管理和控制。

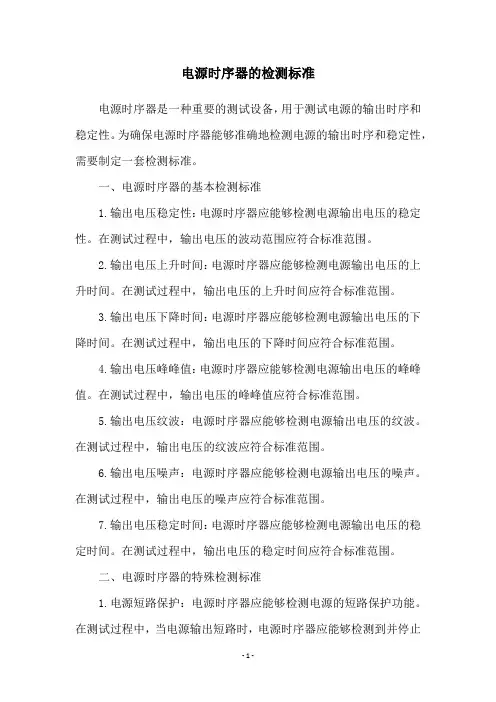

电源时序器的检测标准电源时序器是一种重要的测试设备，用于测试电源的输出时序和稳定性。

为确保电源时序器能够准确地检测电源的输出时序和稳定性，需要制定一套检测标准。

一、电源时序器的基本检测标准1.输出电压稳定性：电源时序器应能够检测电源输出电压的稳定性。

在测试过程中，输出电压的波动范围应符合标准范围。

2.输出电压上升时间：电源时序器应能够检测电源输出电压的上升时间。

在测试过程中，输出电压的上升时间应符合标准范围。

3.输出电压下降时间：电源时序器应能够检测电源输出电压的下降时间。

在测试过程中，输出电压的下降时间应符合标准范围。

4.输出电压峰峰值：电源时序器应能够检测电源输出电压的峰峰值。

在测试过程中，输出电压的峰峰值应符合标准范围。

5.输出电压纹波：电源时序器应能够检测电源输出电压的纹波。

在测试过程中，输出电压的纹波应符合标准范围。

6.输出电压噪声：电源时序器应能够检测电源输出电压的噪声。

在测试过程中，输出电压的噪声应符合标准范围。

7.输出电压稳定时间：电源时序器应能够检测电源输出电压的稳定时间。

在测试过程中，输出电压的稳定时间应符合标准范围。

二、电源时序器的特殊检测标准1.电源短路保护：电源时序器应能够检测电源的短路保护功能。

在测试过程中，当电源输出短路时，电源时序器应能够检测到并停止测试，防止电源短路造成损坏。

2.电源过载保护：电源时序器应能够检测电源的过载保护功能。

在测试过程中，当电源输出超过额定负载时，电源时序器应能够检测到并停止测试，防止电源过载造成损坏。

3.电源过温保护：电源时序器应能够检测电源的过温保护功能。

在测试过程中，当电源温度超过安全范围时，电源时序器应能够检测到并停止测试，防止电源过温造成损坏。

以上是电源时序器的检测标准，通过检测电源时序器的输出时序和稳定性，可以确保电源的正常运行和供电质量，为电子产品的稳定运行提供保障。

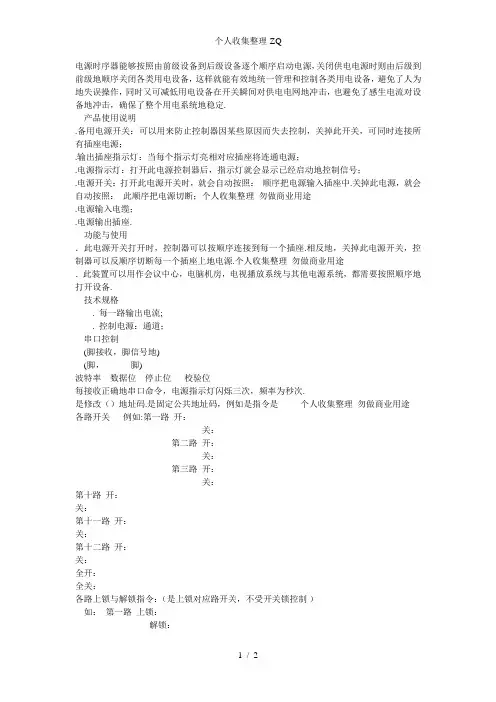

PSA－3808电源时序控制器说明书
本公司生产的PSA－3808专业电源时序控制器主要器件采用了进口产品，具有高指标，性能可靠，操作简便，外观精致等特点。

1 产品使用说明
● 1.备用电源开关：可以用来防止控制器因某些原因而失去控制，关掉此
开关，可同时连接所有插座电源；
● 2.输出插座指示灯：当每个指示灯亮相对应插座将连通电源；
● 3.电源指示灯：打开此电源控制器后，指示灯就会显示已经启动的控制
信号；
● 4.电源开关：打开此电源开关时，就会自动按照：CH1~CH8顺序把电源
输入插座中。

关掉此电源，就会自动按照：CH8~CH1此顺序把电源切断；
● 5.电源输入电缆；
● 6.电源输出插座。

2 功能与使用
1．此电源开关打开时，控制器可以按顺序连接到每一个插座。

相反地，关掉此电源开关，控制器可以反顺序切断每一个插座上的电源。

2．此装置可以用作会议中心，电脑机房，电视播放系统与其他电源系统，都需要按照顺序的打开设备。

3 技术规格
1. 每一路输出电流30A;
2. 控制电源：8通道；
3. 通道间隔切换时间：1秒
4 产品包装清单。

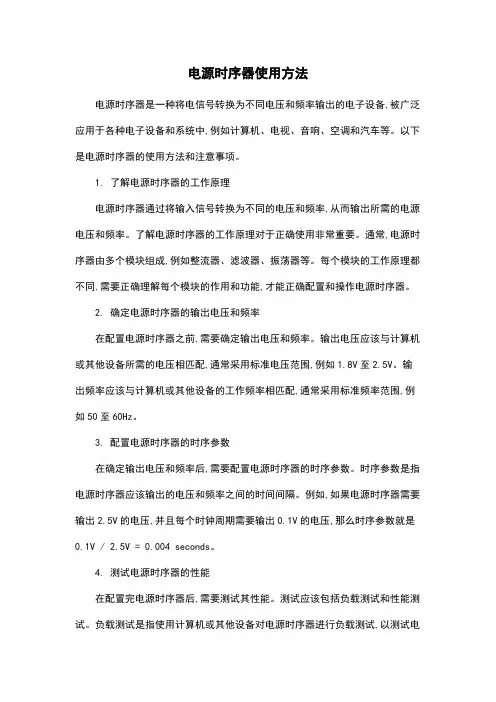

电源时序器使用方法电源时序器是一种将电信号转换为不同电压和频率输出的电子设备,被广泛应用于各种电子设备和系统中,例如计算机、电视、音响、空调和汽车等。

以下是电源时序器的使用方法和注意事项。

1. 了解电源时序器的工作原理电源时序器通过将输入信号转换为不同的电压和频率,从而输出所需的电源电压和频率。

了解电源时序器的工作原理对于正确使用非常重要。

通常,电源时序器由多个模块组成,例如整流器、滤波器、振荡器等。

每个模块的工作原理都不同,需要正确理解每个模块的作用和功能,才能正确配置和操作电源时序器。

2. 确定电源时序器的输出电压和频率在配置电源时序器之前,需要确定输出电压和频率。

输出电压应该与计算机或其他设备所需的电压相匹配,通常采用标准电压范围,例如1.8V至2.5V。

输出频率应该与计算机或其他设备的工作频率相匹配,通常采用标准频率范围,例如50至60Hz。

3. 配置电源时序器的时序参数在确定输出电压和频率后,需要配置电源时序器的时序参数。

时序参数是指电源时序器应该输出的电压和频率之间的时间间隔。

例如,如果电源时序器需要输出2.5V的电压,并且每个时钟周期需要输出0.1V的电压,那么时序参数就是0.1V / 2.5V = 0.004 seconds。

4. 测试电源时序器的性能在配置完电源时序器后,需要测试其性能。

测试应该包括负载测试和性能测试。

负载测试是指使用计算机或其他设备对电源时序器进行负载测试,以测试电源时序器的性能。

性能测试是指使用计算机或其他设备对电源时序器进行性能测试,以测试电源时序器的稳定性和可靠性。

5. 维护和保养电源时序器电源时序器是一种电子设备,需要定期维护和保养。

通常,需要每周对电源时序器进行清洁,以确保其正常运行。

还需要定期检查电源时序器的模块和电路板,以确保其没有损坏。

如果电源时序器出现故障,应该立即联系专业人员进行维修。

电源时序器功率计算公式电源时序器功率计算公式。

在电力系统中，电源时序器是一种用来控制电源开关的设备，它可以根据预先设定的时间表来自动开启或关闭电源，从而实现节能和安全的目的。

而在使用电源时序器的过程中，我们经常需要计算电源的功率，以便更好地控制电力消耗和设备运行。

本文将介绍电源时序器功率计算的相关公式和方法。

首先，我们需要了解电源时序器的工作原理。

电源时序器通常由时钟、控制器和开关组成。

时钟用来记录时间，控制器根据预设的时间表来控制开关的开启和关闭。

当电源时序器控制开关打开时，电源就会向设备供电，而当开关关闭时，电源则会断开。

因此，我们可以通过测量电源的电压和电流来计算电源的功率。

电源功率的计算公式为，P=UIcos(θ)。

其中，P表示功率，U表示电压，I表示电流，cos(θ)表示功率因数。

功率因数是指电源的有功功率与视在功率之比，它反映了电源的有效利用程度。

在实际计算中，我们可以通过功率因数来调整电源的实际功率。

在进行功率计算时，我们需要注意以下几点。

首先，要确保测量电压和电流的准确性，可以使用专业的电力仪表来进行测量。

其次，要注意电源的功率因数，通常情况下，我们希望功率因数尽可能接近1，这样可以最大限度地利用电源。

最后，要根据实际情况来调整功率计算公式，比如考虑电源的波动和设备的实际功率需求等因素。

在实际应用中，电源时序器功率计算可以帮助我们更好地控制电力消耗和设备运行。

比如，在工业生产中，我们可以根据设备的工作时间表来调整电源的开启和关闭时间，从而实现节能和安全的目的。

在家庭生活中，我们也可以通过电源时序器来控制家电的使用时间，比如晚上自动关闭电视和空调等设备，从而节省能源并降低生活成本。

总之，电源时序器功率计算是电力系统中的重要环节，它可以帮助我们更好地控制电力消耗和设备运行。

通过合理使用电源时序器，并根据功率计算公式来调整电源的实际功率，我们可以实现节能和安全的目的，从而为可持续发展做出贡献。

FAMOUSOUND PRO1018蜚声时序电源应用领域 F F A A M M O O U U S S O O U U N N D D 蜚蜚声声专专业业功功放放中中国国营营销销与与售售后后服服务务中中心心——北北京京北北田田合合力力数数码码科科技技有有限限公公司司FAMOUSOUND PRO1018蜚声电源时序器 PRO1018PRO1018 蜚声时序电源器说明： •空气开关输入接口，方便电力的接入和控制，满足感性负载，耐涌浪冲击； •30A 大电流控制继电器输出，标准EIA 接口插座； •具备万能插座辅助通道和标准USB 接口灯具辅助照明配置 •待机、运行、全部旁通、单独通道旁通全功能； • 采用SMT 、AI 、ICT 全自动生产和测试技术，保证标准化生产和产品的一致性；PRO1018 蜚声时序电源器应用推荐：•会议室、背景音乐系统、卡拉OK商务场、量贩式卡拉OK、中档迪吧、低档迪吧、个人家庭娱乐系统•中小型场馆固定安装、高级迪吧、慢摇音响系统中需要时序电源管理的固定安装。

PRO1018 蜚声时序电源器参数：型号PRO1018输入电力条件单相3线电力线接入端口方式单相两刀动力型空气开关连接器件DZ47 C63最大可连接线径(L.N/PE) 50mm2接地端子接线耳输出时序通道数量8通道可输出通道数8通道电力条件单相3线连接器件类型兼容型插座后面板非时序输出辅助通道——其他参数输入最大电流容量63A(AC220V)每通道最大输出电流容量30A/60s或10Arms时序控制每步时间间隔1sec电源滤波器数量——电源滤波器参数——USB灯座最大输出电压/电5V/50mA流联机控制方式内部脉冲信息控制联机控制连线最大长度2米可联机控制设备最大数量10台联机控制接口1/4” TR外部时序控制接口——功能与使用前面板指示功能电源开、待机、运行、全部旁通、单独通道旁通前面板使用功能时序电源开关、USB灯电源开关和接口、全部旁通选择、单独通道旁通选择、多功能电源插座后面板指示功能N/A后面板使用功能接入电力总输入开关和接口、时序电源输出插座、联机输入输出插座空气开关过流自动断路功能保护功能尺寸/重量483x260x44.5(1U)产品外形尺寸 (宽x 深x高) (mm)560x425x80外包装尺寸(宽x 深x 高)(mm)净重 5.2kg毛重 5.6kg电源AC220V±10% 50~60Hz。

RVS音响/RVS P208 8路电源时序器：
●对整个音响系统提供规范,安全的,自动开启,关断控制.
●IN PUT 做为级联输入,同时也可以作为遥控,在级联时由外部触点控制
●在级联时,由主机的POWER KEY 控制多台时序,遥控加级联时,主机的INPUT 接外部遥控常开触点,外部遥控可以使用诸如“快思
聪”RELAY的控制(外部中控)
●OUTPUT 做为级联输出,级联时通过大三蕊(6.35MM)按下一级的INPUT 时本时序电源可以无限制级联.
技术参数：
额定输出电压：交流220V 、50Hz
可控制电源：8路
每路动作延时时间：1秒
供电电源：VAC 50/60Hz 35A
每路输出带指示灯
电源开关控制电源
单路额定输出电源：30A
RVS音响/RVS P230 12路电源时序器：
对整个音响系统提供规范、安全的、自动的开启/关断控制;
●可有效避免因设备开启/关闭对总电源及扬声器等造成的冲击和损坏;
●控制电路采用高可靠性的数字电路及大电流继电器，安全且功能耗低;
●具有DC24v远程遥控端口，可满足紧急遥控广播等应用系统的要求;
型号P230 时序器
Channel Number 12Ch
Loading per channel 220V/10A,2500W/Channel Input AC Voltage 220V/50Hz
Remote on Voltage DC24V 10mA
Output Connector American Standard 3-core AC Connector.
Sequence Time per Step 1 Sec.
Size 19inch Rackmount*2U。

8路电源时序器：SXO-8A 万能国标美标通用接口，以及可以带232中控串口（销售厂家电话：158********王）。

技术参数：如实描述1：额定输入/输出电压:交流220V-240V.50Hz/60Hz2：继电器最大输出电流：AC250V/30A，3：万用插座最大输出电流：AC250V/13A4：可控制电源8路.全球通用万用插座输出5：每路动作顺序开启/关闭延时时间:1秒6：主电源线为3*6平方电缆线，内部双面2A铜大电流电路板导电7：单路额定输出功率最大极限2800W，整机额定输出总功率最大6600W8:长480MM*宽185MM*高48MM 电源时序器的作用： 电源时序器能够按照系统由前级到后级的顺序逐个启动各类设备；关机时则由后级到前级的顺序关闭系统设备。

这样就能有效的统一控制所连接的用电设备，避免了人为的失误操作，彻底解决了终端器材(如功放、喇叭等)可能由于这种失误造成的损害，同时又可减低开/关用电设备对输电线路的冲击电流。

由于其性能优越，将使系统管理员永远告别繁琐开关机操作。

用于控制系统用电设备开启/关闭的时序器，是音响工程、电视广播系统、电脑网络系统及其它电气工程必不可少的元素。

本公司生产的电源时序器均采用高纯度鳞铜万能插座，耐磨导电性强，而不采用杂质较多的黄铜，采用大品牌12V 电流继电器30A/250V，名牌大厂继电器的选用，加上可靠的灭弧电路，令到继电器的触点温升特别小，寿命长，电源线采用3芯*6平方3C认证专业电缆，另整个系统非常可靠。

技术参数：额定输出电压:交流220V.50Hz可控制电源:10路,前面2路 后面8路前面2路直通220V8路每路动作延时时间:1秒供电电源:VAC 50/60Hz 35A每路输出带指示灯锁匙开关控制电源单路可承受最大功率：2800W整机可承受最大功率：6600W主机尺寸 480mm*185mm*48mm。

中文版XUNWEI安装使用手册www.xunwei.tm绪言感谢您购买和使用XUNWEI的产品在使用本机前请细阅这本用户手册以便能正确使用并且请妥善保存这本手册万一有不了解或故障时这本手册会带给您很大的帮助。

开关量控制，可级连到244台设备前面板带红色电源指示和红色继电器开关指示灯具有手动和中控同时管理功能设备可以安装到标准机柜断电复位功能设备可以顺序开，反序关，具有时序器功能XW-Z8可编程强电控制系统（XUNWEI Programmable Standard Voltage Control System）是最新开发的高科技产品，是继单纯面板硬件控制和单纯计算机软件控制之后的第三种控制方式既有简单面板又有计算机软件或中央控制系统集中管理的理想升级换代产品。

设备电源时序开关控制应用范围：配套XW系列中控、CRESTRON、AMX等中控系统产品用于礼堂、报告厅、大中型高档会议室、多功能厅控制所有的会议室多媒体设备（包括声、光、电、像）自动化控制及其他控制。

第一章、设备使用注意事项为确保设备可靠使用及人员的安全，请在安装、使用和维护时，请遵守以下事项：1、在设备安装时，应确保电源线中的地线接地良好，请勿使用两芯插头,。

确保设备的输入电源为220V50Hz的交流电。

2、当电源开关处于关的状态时，机箱内的电源线仍然带电，非专业人员请勿随意打开机箱,以免发生触电事故。

3、不要将电源时序器设备置于过冷或过热的地方。

4、电源时序器在工作时会发热，因此要保持工作环境的良好通风，以免温度过高而损坏机器。

5、阴雨潮湿天气或长时间不使用时，应关闭设备电源总闸。

6、非专业人士未经许可，请不要试图拆开设备机箱，不要私自维修，以免发生意外事故或加重设备的损坏程度。

第二章、绪言感谢您购买和使用本公司的XW(控制)产品。

在使用本机前，请细阅这本用户手册，以便能正确使用。

并且请妥善保存这本手册，万一有不了解或故障时，这本手册会带给您很大的帮助。

PX128//PX136PX128B 专业电源时序分配器PROFESSIONAL SEQUENCE POWERUser ＇s M anual 用户使用手册注意事项承蒙惠顾本公司产品，甚表感谢。

务请通读本使用说明书，以便使您掌握如 何正确地使用此设备。

当您读完本说明书后, 请把它妥善保存好, 以备今后查用。

机内有高压，请不要打开机壳，维修请向专业人员咨询；请不要将本机置于雨中和潮湿的地方；设备必须在通风良好的地方工作；请注意当地供电电压与本机是否相符；长时间不使用本设备时请将电源插头拔下；请按本说明书为本机配接负载，不要让本设备长时间过载运行。

此机与电源插座连接前，请先确定当地电网电压和本机动背板后的电压指示相同(A C 220/50H z)。

连接本机到电源插座时,确认插座未损坏,电源线无破损 。

关机后请将电源插头拔出。

2介绍操作方法级联使用8附加说明安全使用事项101112保养技术规格目录3特点4567前面板各部分名称及其功能后背板各部分名称及其功能产品型号丝印对照表常见故障与排除方法94电源线连接方法介绍本章解说功放的特点开始使用本机以前，请先详细读本说明书，并保存本说明书以备将来参考之用。

特点4本机是一种专业的电源时序分配器，它可将输入的主电源分配成八路电源输出，并可以按时间顺序依次接通和关闭各路电源，从而有效降低对系统的冲击，特别适合于大型音响工程使用。

一路主电源输入，六路或八路受控电源输出。

内部微处理器控制，可顺序开机，逆序关机，并可多台级联使用，操作方便。

数码管电源电压指示，各通道通断都有L E D指示，一目了然。

设B Y P A S S开关及各通道都设独立控制开关，使用灵活。

外形小巧坚固。

电源线连接方法红色护套线 火线（L）黄色护套线 零线（N）绿色护套线 地线（G）CAUTIONRISK OF ELECTRIC SHOCKDO NOT OPEN220-240V50-60Hz5前面板3、级联指示灯当多台电源时序器级联使用时，该指示灯点亮4、主电源电压显示屏显示主电源电压7、C H 1 一键通开关按下该键可单独切断该通道的电源8、C H 2 一键通开关按下该键可单独切断该通道的电源9、C H 3 一键通开关按下该键可单独切断该通道的电源10、C H 4 一键通开关按下该键可单独切断该通道的电源11、C H 5 一键通开关按下该键可单独切断该通道的电源12、C H 6 一键通开关按下该键可单独切断该通道的电源13、C H 7 一键通开关按下该键可单独切断该通道的电源14、C H 8 一键通开关按下该键可单独切断该通道的电源POWERLINKBYPASS ALL OFFCH 1CH 2CH 3CH 4CH 5CH 6CH 7CH 8PROFESSIONAL SEQUENCE POWERP X 128ONE TOUCH ONMAIN VOLTAGE 15、时序旁路开关按下此开关，本机失去时序开机和关机的功能，同时接通所有电源通道16、总关断开关当按下此开关时，同时切断所有通道6、总关断开关指示灯按下总关断开关，切断所有通道，该指示灯点亮5、时序旁路开关指示灯按下时序旁路开关时，B Y P A S S功能启动，该指示灯点亮※ 以P X 128为例(P X 128B A C P O W E R 电源指示灯是指时序器与电网交流电源接通时，该指示灯点亮)1、时序开关指示灯当接通时序开关时，该指示灯点亮2、时序开关按下开关，按时间顺序依次接通各电源通道6后背板※ 以P X 128为例(P X 136同P X 128，只是没有通道7和通道8）：请注意当地电网电压是否与本机一致1、主电源线级联时，输出信号由此输出2、级联输出信号插座级联时，输出信号由此输入3、级联输入信号插座4、C H 1-C H 8 电源分配通道插座INPUT OUTPUTLINK CONTROL220-240V50-60Hz REMOTEE N L E E E E E E ECH 8N L CH 7N L CH 6N L CH 5N L CH 4N L CH 3N L CH 2N LCH 15、远程线控端子短路该端子可实现远程 控制时序器的时序开关产品型号丝印对照表对照表不同型号丝印介绍BYPASS ALL OFFCH 1CH 2CH 3CH 4CH 5CH 6CH 7CH 8PROFESSIONAL SEQUENCE POWERP X 128BONE TOUCH ONPOWERLINKAC POWERPOWERLINKBYPASS ALL OFFCH 1CH 2CH 3CH 4CH 5CH 6CH 7CH 8PROFESSIONAL SEQUENCE POWERP X 128ONE TOUCH ONPOWERLINKBYPASS ALL OFFCH 1CH 2CH 3CH 4CH 5CH 6PROFESSIONAL SEQUENCE POWERP X 136ONE TOUCH ONMAIN VOLTAGE INPUT OUTPUTLINK CONTROL220-240V50-60Hz REMOTEEN L EEEEEEECH 8N L CH 7N L CH 6N L CH 5N L CH 4N L CH 3N L CH 2N LCH 1PX218B前面板丝印PX218前面板丝印PX136前面板丝印PX218B后背板丝印PX218后背板丝印PX136后背板丝印ENLCH 6ENLCH 5ENLCH 4ENLCH 3ENLCH 2ENLCH 1CAUTIONRISK OF ELECTRIC SHOCKDO NOT OPEN220-240V50-60Hz INPUTOUTPUTLINK CONTROL7I N P U TO U T P U TL I N K C O N T R O LR E M O T EC H 1C H 2C H 4C H 3C H 5C H 6C H 7C H 8220-240V50-60Hz级联使用操作方法本章解说本机的开机和关机的步骤1多台级联使用时的连接图> EN L CH 8INPUT OUTPUT LINK CONTROLEN L CH 8INPUT OUTPUT LINK CONTROLEN LCH 8INPUT OUTPUTLINK CONTROL第一台（主机）第二台（从机）第三台（从机）2> 注意：多台级联时请先将所有电源时序器的时序开关关闭，联好线后，就可用第一台机的开关控制所有电源时序器了.3> 远程线控端子的使用时的连接图INPUT OUTPUTLINK CONTROLREMOTEEN LCH 1远程开关8常见故障与排除方法常见故障与排除方法故障现象序号排除方法检查机器电源插头与电源插座是否接触良好电源插座是否有适合的交流电压112221电源指示灯不亮不能级联使用检查级联线是否连接正确，接触良好其它故障请对照说明书检查机器设置与连线是否正确请向当地特约维修点专业人员咨询或登陆本公司网站查询按上述方法操作仍无法工作，请向当地特约维修点专业人员咨询。
