TZID-C 智能定位器安装及操作说明书ABB (中国)自动化有限公司仪器仪表总部Tel: 010 8456 6688 Fax: 010 8456 7650气路连接∙使用与定位器气源端口处标识的标准接口连接气源∙连接定位器的输出与气动执行器的气缸电气连接根据下列接线端子图以及设计要求进行相应的配线(一般只需+11，-12，+31，-32)调试步骤1.接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求(定位器的最大供气压力为7BAR，但实际供气压力必须参考执行器所容许的最大气源压力)。

2.接通4---20mA输入信号。

(定位器的工作电源取自输入信号，由DCS二线制供电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路)。

3.检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）：∙按住MODE键。

∙并同时点击⇧或⇩键，直到操作模式代码1.3显示出来。

∙松开 MODE键。

∙使用⇧或⇩键操作，使执行器分别运行到两个终端位置，记录两终端角度∙两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称）直行程应用范围在 -28º--- +28º之内。

角行程应用范围在 -57º--- +57º之内。

全行程角度应不小于25º4.切换至参数配置菜单∙同时按住⇧和⇩键∙点击ENTER键大约10秒钟，会出现一串字母。

再放开ENTER 再点击ENTER∙等待3秒钟，计数器从3计数到0∙松开⇧和⇩键程序自动进入P1.0配置菜单。

Page 2 of 95.使用⇧和⇩键选择定位器安装形式为直行程或角行程。

角行程安装形式：定位器没有返馈杆，其返馈轴与执行器角位移输出轴同轴心一般角位移为90º直行程安装形式：定位器必须通过返馈杆驱动定位器的转动轴，一般定位器的返馈杆角位移小于60º, 用于驱动直行程阀门气动执行器。

ABB Positioner TZID-C1 打开气源；2 接4-20mA信号到+11/-12；+31/-32接反馈线（24V）3 自检：（1）长按MODE，（2）同时，点按上升或下降键直到出现“1。

3”松按MODE（3）按上升或下降，使定位器移动到上下两个行程的端点，注意其值（角度）直行程：+28>X>-28；角行程：+57>X>-57;4转到设置：（1）同时长按上升和下降键；（2）点按ENTER；（3）出现3到0倒计时完成；（4）松按上升和下降键；定位器将自动到参数设置P1._5选择动作类型：（参数P1.0）用上升和下降选取角行程或直行程；注意：这步必须在自动调节前完成（step 6）.6开始自动调节：（1）长按MODE；（2）点按上升键，直到显示“P1。

1”（3）松按MODE（4）按住ENTER直到倒数计时完成；（5）松按ENTER（自检开始）（6）显示“COMPLETE”，时，自检完成。

点按ENTER退出如果因故障自检退出了，没有完成。

会有错误信息显示。

7调节公差带：（通常这一步可不要，仅小阀时用）8可重检设置（如有必要）9保存设置（1）长按MODE（2）点按上升键直到显示“P1。

4”（3）松按MODE（4）用上下键选择“NV-SA VE”（5）长按ENTER直到倒计时完成然后放松ENTER这些参数保存在内存中，定位器按照最后设置的工作状态开始重新工作。

选择操作模式：1 MODE 1。

0 适应控制（1）长按MODE（2）同时点按上键显示：1。

0 CTRL-ADP（3）松按MODE显示：50% POSITION，即适应控制开始运行。

2 MODEL 1。

1 预设控制。

（1）长按MODE（2）时点按上键显示：1。

1 CTRL-FIX（3）按MODE显示：50%POSITION，即预设控制开始运行。

3 MODEL 1。

2 在执行器的实际行程内手动调节（1）长按MODE（2）同时点按上键显示：1。

ABB TZIDC说明书一、安装注意：在定位器后面有一个连接反馈杆的位置传感器伸出端，安装时，在行程50%时，附在位置传感器伸出端上的白色指针要对准边上刻度指示盘上中间或（给定位器加上电流源，定位器液晶显示指示SENS-POS 0°），此时要保证反馈杆牢牢固定在位置传感器伸出端上，螺丝固定点要在位置传感器伸出端的平面上。

要保证直行程时，反馈杆的上下转动角度在±30°内；角行程时，反馈杆的左右转动角度在±60°内，在0°确定好后，可通过移动定位器反馈杆上与阀门反馈杆连接的指针位置来调整转动角度。

二、接线：1、4~20mA+、-输入信号接到定位器11+、12-端子上。

2、反馈信号连接。

24V+接到定位器31+端子上，32-端子接到万用表的红表笔，万用表黑表笔接到24V-上，（万用表必须选择在测电流档上）。

看万用表指示可读出定位器的电流反馈输出值。

三、调试：1、正确气源连接（根据指示单或标牌上工作气源压力，调整减压阀）。

2、正确接线3、检查合适安装：按住定位器面板上MODE按钮不要松开，点动按定位器上箭头或下箭头直到液晶显示出现MAN-SENS 1.3(作用是手动调整传感器转动位置)，松开MODE 按钮，按上箭头或下箭头驱动执行机构使阀门移动到开和关两个机械限位上，观察液晶显示器上角度。

最好保证：直行程执行机构转动角度在±28°之间。

角行程执行机构转动角度在±57°之间。

4、自动调试：对于直行程执行机构：A：按住MODE按钮不松开，直到出现ADJ-LIN，然后松开MODE按钮B：再次按住MODE按钮不松开，液晶显示器会出现3数字，并且3会变2，再变1，再变0C：到零时，松开MODE按钮，自动调试开始对于角行程执行机构：A：按住ENTER按钮不松开，直到出现ADJ-ROT,然后松开ENTER按钮B：再次按住MODE按钮不松开，液晶显示器会出现3数字，并且3会变2，再变1，再变0C：到零时，松开ENTER按钮，自动调试开始当调试功能自动成功完成时，参数设置自动保存，且参数返回到模式1.1 显示位置开度%。

TZID-C 智能定位器 安装及操作说明书气路连接•使用与定位器气源端口处标识的标准接口连接气源•连接定位器的输出与气动执行器的气缸电气连接根据下列接线端子图以及设计要求进行相应的配线(一般只需+11，-12，+31，-32) +11 -12 控制信号输入端子(DC4---20mA，负载电阻Max.410欧姆)+31 -32 位置返馈输出端子(DC4---20Ma，DCS+24V供电)+41 -42 全关信号输出端子(光电耦合器输出)+51 -52 全开信号输出端子(光电耦合器输出)+81 -82 开关信号输入端子(光电耦合器输入)+83 -84 报警信号输出端子(光电耦合器输出)+41 -42 低位信号输出端子(干簧管接点输出，5---11VDC, <8 mA)+51 -52 高位信号输出端子(干簧管接点输出，5---11VDC, <8 mA)调试步骤1.接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求(定位器的最大供气压力为7BAR，但实际供气压力必须参考执行器所容许的最大气源压力)。

2.接通4---20mA输入信号。

(定位器的工作电源取自输入信号，由DCS二线制供电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路)。

3.检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）：•按住MODE键。

•并同时点击⇧或⇩键，直到操作模式代码1.3显示出来。

•松开 MODE键。

•使用⇧或⇩键操作，使执行器分别运行到两个终端位置，记录两终端角度•两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称）直行程应用范围在 -28º--- +28º 之内。

角行程应用范围在 -57º--- +57º 之内。

全行程角度应不小于25º4.切换至参数配置菜单•同时按住⇧和⇩键•点击ENTER键•等待3秒钟，计数器从3计数到0•松开⇧和⇩键程序自动进入P1.0配置菜单。

ABB TZID-C智能定位器安装及操作说明书※气动连接·使用与定位器气源端口处标识的标准接口连接气源·连接定位器的输出与气动执行器的气缸※电气连接根据下列接线端子图以及设计要求进行相应的配线（一般只需+11，-12，+31，-32）＋11 －12 控制信号输入端子（DC4---20mA，负载电阻Max.410欧姆）＋31 －32 位置反馈输出端子（DC4---20mA，DCS+24V供电）＋41 －42 全关信号输出端子（光电耦合器输出）＋51 －52 全开信号输出端子（光电耦合器输出）＋81 －82 开关信号输入端子（光电耦合器输入）＋83 －84 报警信号输出端子（光电耦合器输出）＋41 －42 低位信号输出端子（干簧管接点输出，5---11VDC,<8mA）＋51 －52 高位信号输出端子（干簧管接点输出，5---11VDC,<8mA）※调试步骤1.接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求（定位器的最大供气压力为7BAR,但实际供气压力必须参考执行器所容许的最大气源压力）；2.接通4---20mA输入信号。

（定位器的工作电源取自输入信号，由DCS二线制供电，端电压为DC8.7V左右，不能将DC24V直接加至定位器，否则有可能损坏定位器电路）；3.检查位置反馈杆的安装角度（如定位器与执行器整体供货，则由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）：·按住MODE键·同时点击↑或↓键，直到操作模式代码1.3显示出来·松开MODE键。

·使用↑或↓键操作，使执行器分别运行到两个终端位置，记录两终端角度。

·两个角度应符合下列推荐角度范围（最小角位移20度；无需严格对称）直行程（小角度）应用在－28°---＋28°之内。

角行程（大角度）应用在－57°---＋57°之内。

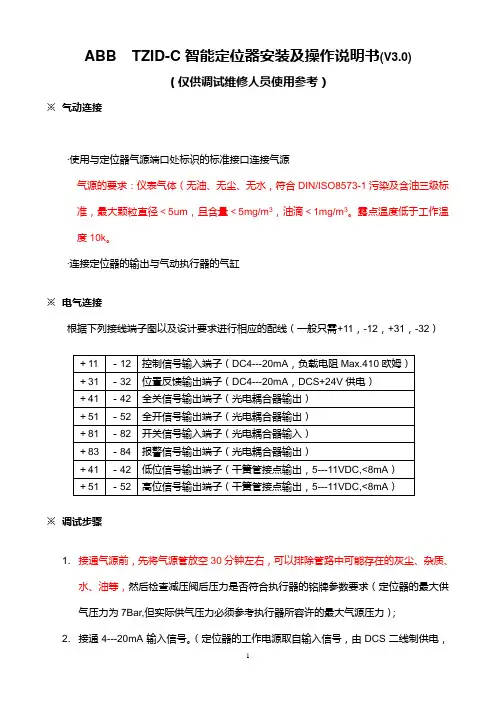

ABB TZID-C智能定位器安装及操作说明书(V3.0)（仅供调试维修人员使用参考）※气动连接·使用与定位器气源端口处标识的标准接口连接气源气源的要求：仪表气体（无油、无尘、无水，符合DIN/ISO8573-1污染及含油三级标准，最大颗粒直径＜5um，且含量＜5mg/m3，油滴＜1mg/m3。

露点温度低于工作温度10k。

·连接定位器的输出与气动执行器的气缸※电气连接根据下列接线端子图以及设计要求进行相应的配线（一般只需+11，-12，+31，-32）※调试步骤1. 接通气源前，先将气源管放空30分钟左右，可以排除管路中可能存在的灰尘、杂质、水、油等，然后检查减压阀后压力是否符合执行器的铭牌参数要求（定位器的最大供气压力为7Bar,但实际供气压力必须参考执行器所容许的最大气源压力）；2. 接通4---20mA输入信号。

（定位器的工作电源取自输入信号，由DCS二线制供电，端电压为DC8.7V左右，不能将DC24V直接加至定位器，否则有可能损坏定位器电路）；3. 检查位置反馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）：·按住MODE键·同时点击↑或↓键，直到操作模式代码1.3显示出来·松开MODE键·使用↑或↓键操作，使执行器分别运行到两个终端位置，记录两终端角度·两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称）直行程（小角度）应用范围在－28°---＋28°之内。

角行程（大角度）应用范围在－57°---＋57°之内。

全行程角度应不小于25°若角度未符合上述要求，则需通过调节反馈杆、联轴器或者定位器的安装位置使得角度值满足要求。

若气动执行机构更换定位器，重新安装时必须注意新更换定位器输出轴的角度，正确连接方法如下：先将执行机构输出轴调到全行程的50%，然后再将定位器带有指针的输出轴调到中间位置，（或将定位器运行操作菜单设到1.3，通过调整输出轴，使面板显示为0°），最后再将定位器输出轴与执行机构连接紧固。

TZID-C 智能定位器安装及操作说明书ABB (中国)自动化有限公司仪器仪表总部Tel************Fax************气路连接•使用与定位器气源端口处标识的标准接口连接气源•连接定位器的输出与气动执行器的气缸电气连接根据下列接线端子图以及设计要求进行相应的配线(一般只需+11，-12，+31，-32)调试步骤1.接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求(定位器的最大供气压力为7BAR，但实际供气压力必须参考执行器所容许的最大气源压力)。

2.接通4---20mA输入信号。

(定位器的工作电源取自输入信号，由DCS二线制供电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路)。

3.检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）：•按住MODE键。

•并同时点击⇧或⇩键，直到操作模式代码1.3显示出来。

•松开 MODE键。

•使用⇧或⇩键操作，使执行器分别运行到两个终端位置，记录两终端角度•两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称）直行程应用范围在 -28º--- +28º 之内。

角行程应用范围在 -57º--- +57º 之内。

全行程角度应不小于25º4.切换至参数配置菜单•同时按住⇧和⇩键•点击ENTER键•等待3秒钟，计数器从3计数到0•松开⇧和⇩键程序自动进入P1.0配置菜单。

5.使用⇧和⇩键选择定位器安装形式为直行程或角行程。

角行程安装形式：定位器没有返馈杆，其返馈轴与执行器角位移输出轴同轴心一般角位移为90º直行程安装形式：定位器必须通过返馈杆驱动定位器的转动轴，一般定位器的返馈杆角位移小于60º, 用于驱动直行程阀门气动执行器。

注意：进行自动调整之前，请确认实际安装形式是否与定位器菜单所选形式相符，因为自动调整过程中定位器对执行器行程终端的定义方法不同，且线性化校正数据库不同，可能导致较大的非线性误差。

TZID-C 智能定位器安装及操作说明书ABB (中国)自动化有限公司仪器仪表总部Tel************Fax************气路连接•使用与定位器气源端口处标识的标准接口连接气源•连接定位器的输出与气动执行器的气缸电气连接根据下列接线端子图以及设计要求进行相应的配线(一般只需+11，-12，+31，-32)调试步骤1.接通气源，检查减压阀后压力是否符合执行器的铭牌参数要求(定位器的最大供气压力为7BAR，但实际供气压力必须参考执行器所容许的最大气源压力)。

2.接通4---20mA输入信号。

(定位器的工作电源取自输入信号，由DCS二线制供电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路)。

3.检查位置返馈杆的安装角度（如定位器与执行器整体供货，则已经由执行器供货商安装调试完毕，只需作检查确认，该步并非必须）：•按住MODE键。

•并同时点击⇧或⇩键，直到操作模式代码1.3显示出来。

•松开 MODE键。

•使用⇧或⇩键操作，使执行器分别运行到两个终端位置，记录两终端角度•两个角度应符合下列推荐角度范围（最小角位移20度，无需严格对称）直行程应用范围在 -28º--- +28º 之内。

角行程应用范围在 -57º--- +57º 之内。

全行程角度应不小于25º4.切换至参数配置菜单•同时按住⇧和⇩键•点击ENTER键•等待3秒钟，计数器从3计数到0•松开⇧和⇩键程序自动进入P1.0配置菜单。

5.使用⇧和⇩键选择定位器安装形式为直行程或角行程。

角行程安装形式：定位器没有返馈杆，其返馈轴与执行器角位移输出轴同轴心Page 2 of 9一般角位移为90º直行程安装形式：定位器必须通过返馈杆驱动定位器的转动轴，一般定位器的返馈杆角位移小于60º, 用于驱动直行程阀门气动执行器。

注意：进行自动调整之前，请确认实际安装形式是否与定位器菜单所选形式相符，因为自动调整过程中定位器对执行器行程终端的定义方法不同，且线性化校正数据库不同，可能导致较大的非线性误差。

A B B T Z I D-C智能定位器安装及操作说明书气动连接.使用与定位器源端口处标识的标准接口连接气源.连接定位器的输出与气动执行器的气缸电气连接根据下列接线端子图以及设计要求进行相应的配线（一般只需＋11，－12,+31,-32）1.2.否则有可能3.该步并非必须）：４５. 使用□和□键选择定位器安装形式为直行程或角行程。

角行程安装形式：定位器没有反馈杆，其反馈轴与执行器角位移输出轴同轴心一般角位移为９０°直行程安装形式：定位器必须通过反馈杆驱动定位器的转动轴,一般定位器的反馈杆角位移小于60°，用于驱动直行程阀门启动执行器。

注意：进行自动调整之前，请确认实际安装形式是否与定位器菜单所选形式相符，因为自动调整过程中定位器对执行器行程终端的定义方法不通，且线性化校正数据库不同，可能导致较大的非线性误差。

6. 启动自动调整程序（执行器或阀门安装于系统后最好通过此程序重新整定）；.按住MODE键.点击□键一次或多次，直到显示出“P1.1”.松开MODE键.按住ENTER键３秒直到计数器倒数到０.松开ENTER键，自动调整程序开始运行（显示正在进行的程序语句号）。

.自动调整程序顺利结束后，显示器显示“COMPLETE”。

在自动调整过程中如果遇到故障，程序将被迫终止并显示出故障代码，根据故障代码即可检查故障原因，也可以人为地强制中断自动调整程序。

7.如有必要，进入“P1.2”调整控制偏差带（或称死区）8.如有必要，进入“P1.3”测试设定效果。

9.存储设定效果：.按住MODE键.点击□键一次或多次，直到显示出“. P1.4“.松开MODE键.用□或□键选择NV_SAVE(若选择“CANCEL”,此前所作修改将不寻存储。

.按住ENTER键３秒直到计数器倒计数结束后松开1.01.11.21.3. 松开MODE键.显示器显示反馈杆所处角度位置如“-15.0°SENS_POS”.使用□或□键进行手动控制。

ABB阀门定位器操作说明TZID-C 智能定位器安装及操作说明书(修订版)ABB (中国)自动化有限公司仪器仪表总部Tel: 010 8456 6688 Fax: 010 8456 7650气路连接? 使用与定位器气源端口处标识的标准接口连接气源气源的要求：仪表气体（无油、无尘、无水，符合DIN / ISO8573-1污染及含油三级标准，最大颗粒直径< 5um，且含量<5mg/m3，油滴<1mg/m3。

露点温度低于工作温度10k。

? 连接定位器的输出与气动执行器的气缸电气连接根据下列接线端子图以及设计要求进行相应的配线(一般只需+11，-12，+31，-32)+11 +31 +41 +51 +81 +83+41 +51-42 -52 低位信号输出端子(干簧管接点输出，5---11VDC, <8 mA) 高位信号输出端子(干簧管接点输出，5---11VDC, <8 mA) -12 -32 -42 -52 -82 -84 控制信号输入端子(DC4---20mA，负载电阻Max.410欧姆) 位置反馈输出端子(DC4---20Ma，DCS+24V供电)全关信号输出端子(光电耦合器输出) 全开信号输出端子(光电耦合器输出) 开关信号输入端子(光电耦合器输入) 报警信号输出端子(光电耦合器输出) 调试步骤1. 接通气源前，先将气源管放空一段时间以排除管路中可能存在的灰尘、杂质、水、油等。

建议放空时间30分钟，可以用手或者白纸、白布进行气源质量的检查。

声明：如由于灰尘、杂质、水、油等造成定位器的损坏，ABB将不提供质保。

检查减压阀后压力是否符合执行器的铭牌参数要求(定位器的最大供气压力为6 BAR，但实际供气压力必须参考执行器所容许的最大气源压力)。

2. 接通4---20mA输入信号。

(定位器的工作电源取自输入信号，由DCS二线制供电，不能将DC24V直接加至定位器，否则有可能损坏定位器电路)。
