智能阀门定位器YT-3300系列使 用 说 明 书YTCV.1.02- 目 录（硬件）-说明书概要3安全注意事项和产品保证内容及保证期限3产品简介4主要特征和功能4铭牌内容和说明5型号标记方法6主要参数7内部结构8安装9注意事项9 YT-3300L 外形尺寸图9 YT-3300R 外形尺寸图10 YT-3300L的安装12 YT-3300L的安装例图 12利用支架安装YT-3300L12 YT-3300L无管路连接型的安装15 YT-3300R的安装16利用支架安装YT-3300R16气管连接17注意事项17使用的空压条件17接管的条件17执行机构和YT-3300气管的连接17执行机构和气管的连接17电源连接18注意事项18输入信号以及输出信号端子的连接18限位开关的连接19自动/手动开关20 PTM, HART选项模块的安装20- 目 录 （软件）-自动设定和基本操作方法22按钮说明22正常运行模式（RUN模式）的说明23自动设定 (AUTO CAL)23自动设定1 (AUTO 1) 24自动设定2 (AUTO 2)24自动设定3 (AUTO 3)24自动设定HF (AUTO HF) 24 BIAS设定24 V_0设定24手动模式（MANUAL）25参数模式 (PARAM)25参数种类25死区(dEAdZONE)设定26 P 值设定（KP）26I 值设定（KI）27D 值设定（KD）27P_ 值设定（KP_）28 I_ 值设定（KI_）28 D_值设定（KD_）28 HF启动28手动设定模式 (HAND CAL)29手动设定模式的种类29阀门的零点和量程的设定29阀位反馈信号的零点和量程设定30按行程百分比降低阀门量程（PE TRIM）31设定反馈信号的正/反输出信号(TR_NORM/REV)31 HART通讯的正/反输出设定( HT NORM / REVS )31阀门模式（VALVE）32动作模式的变更 (ACT)32流量特性的变更 (CHAR)32用户自定义流量特性的设定 (USER SET)33正作用阀门紧密关闭功能的设定 (TSHUT OP)33反作用阀门紧密关闭功能的设定 (TSHUT CL)34分程控制 (SPLIT)34用户自定义零点信号设定（CST ZERO)35用户自定义量程信号设定（CST ENd)35角度补偿模式 ( ITP OFF / ON )35查看模式（VIEW）36错误警告代码37主程序软件导航图38智 能 阀 门 定 位 器 YT-3300系列说明书概要感谢选用我公司产品。
智能阀门定位器YT-3300系列使 用 说 明 书YTCV.1.02- 目 录（硬件）-说明书概要3安全注意事项和产品保证内容及保证期限3产品简介4主要特征和功能4铭牌内容和说明5型号标记方法6主要参数7内部结构8安装9注意事项9 YT-3300L 外形尺寸图9 YT-3300R 外形尺寸图10 YT-3300L的安装12 YT-3300L的安装例图 12利用支架安装YT-3300L12 YT-3300L无管路连接型的安装15 YT-3300R的安装16利用支架安装YT-3300R16气管连接17注意事项17使用的空压条件17接管的条件17执行机构和YT-3300气管的连接17执行机构和气管的连接17电源连接18注意事项18输入信号以及输出信号端子的连接18限位开关的连接19自动/手动开关20 PTM, HART选项模块的安装20- 目 录 （软件）-自动设定和基本操作方法22按钮说明22正常运行模式（RUN模式）的说明23自动设定 (AUTO CAL)23自动设定1 (AUTO 1) 24自动设定2 (AUTO 2)24自动设定3 (AUTO 3)24自动设定HF (AUTO HF) 24 BIAS设定24 V_0设定24手动模式（MANUAL）25参数模式 (PARAM)25参数种类25死区(dEAdZONE)设定26 P 值设定（KP）26I 值设定（KI）27D 值设定（KD）27P_ 值设定（KP_）28 I_ 值设定（KI_）28 D_值设定（KD_）28 HF启动28手动设定模式 (HAND CAL)29手动设定模式的种类29阀门的零点和量程的设定29阀位反馈信号的零点和量程设定30按行程百分比降低阀门量程（PE TRIM）31设定反馈信号的正/反输出信号(TR_NORM/REV)31 HART通讯的正/反输出设定( HT NORM / REVS )31阀门模式（VALVE）32动作模式的变更 (ACT)32流量特性的变更 (CHAR)32用户自定义流量特性的设定 (USER SET)33正作用阀门紧密关闭功能的设定 (TSHUT OP)33反作用阀门紧密关闭功能的设定 (TSHUT CL)34分程控制 (SPLIT)34用户自定义零点信号设定（CST ZERO)35用户自定义量程信号设定（CST ENd)35角度补偿模式 ( ITP OFF / ON )35查看模式（VIEW）36错误警告代码37主程序软件导航图38智 能 阀 门 定 位 器 YT-3300系列说明书概要感谢选用我公司产品。
3300 Series RuggedSeal Meter Relay• Wide Variety of Control, Alarm, and Limit Use• Calibration Not Affected by Steel Panel Mounting• Rugged Metal Case for Rigorous EnvironmentsOrdering Information-DC Microammeters, Self-Shielding MovementRangeApprox.Resistance(ohms)Model/Size and Catalog Number3-1/2” Model3323AIXA4-1/2” Model3324AIXASingle Set point(High Limit)DualSet pointSingle Set point(High Limit)DualSet point0 - 252k2165821618<><> 0 - 501k21659216192166621626 0 - 10050021660216202166721627<> Available on special orderDC Milliammeters, Self-Shielding MovementRangeApprox.Resistance(ohms)Model/Size and Catalog Number3-1/2” Model3323AIXA4-1/2” Model3324AIXASingle Set point(High Limit)DualSet pointSingle Set point(High Limit)DualSet point0 - 150216612162121668216283300 Series RuggedSeal Meter Relay Ordering Information -DC Millivoltmeters, Self-Shielding MovementRangeApprox.Resistance(ohms)Model/Size and Catalog Number3-1/2” Model3323AIXA4-1/2” Model3324AIXASingle Set point(High Limit)DualSet pointSingle Set point(High Limit)DualSet point0 - 501k21663216232167021630 DC Voltmeters, Self-Shielding MovementRangeApprox.Resistance(ohms)Model/Size and Catalog Number3-1/2” Model3323AIXA4-1/2” Model3324AIXASingle Set point(High Limit)DualSet pointSingle Set point(High Limit)DualSet point0 - 120k21664216242167121631 0 - 501M21665216252167221632DC Ammeters, Self-Shielding MovementRangeApprox.Impedance(ohms)Model/Size and Catalog Number3-1/2” Model3323AIXA4-1/2” Model3324AIXASingle Set point(High Limit)DualSet pointSingle Set point(High Limit)DualSet point0 - 5.0121662216222166921629 Percent Motor Load, Self-Shielding MovementScale Range F.S.Catalog NumberSingle Set point(High Limit)Catalog NumberDouble Set point Model0-150 *10 VAC21684 * 21644 *3344 AIXA 4-1/2”0-150 ** 5 amp AC21683 **21643 **3344 AIXA 4-1/2”0-150 ** 5 amp AC35096 **35097 **3343 AIXA 3-1/2”* Use with Model 186 current transformers** Use with current transformers3300 Series Rugged Seal Meter Relay3300 Series RuggedSeal Meter RelayTemperature MetersOrdering Information -Temperature Range ThermocoupleTypeCatalog NumberModel# 3324 AIXA 4-1/2”SSP DSP0 to 300°F (0°C to +149°C)Type J 21651216110 to 500°F (0°C to +260°C)2165221612 0 to 750°F (0°C to +399°C)2165321613 0 to 1000°F (0°C to +538°C2165421614 0 to 1500°F (0°C to +815°C)Type K2165521615 0 to 2500°F (0°C to +1371°C)2165721617 Thermocouples are not supplied. Available separately from Accessory Section3300 Series RuggedSeal Meter Relay Dimensions4 - 1/2” - Model 3344AIXA & 3324AIXA3 - 1/2”- Model 3343AIXA & 3323AIXASimpson Electric Co.520 Simpson Ave.Lac du Flambeau, Wi 54538Ph: (715) 588-3311。

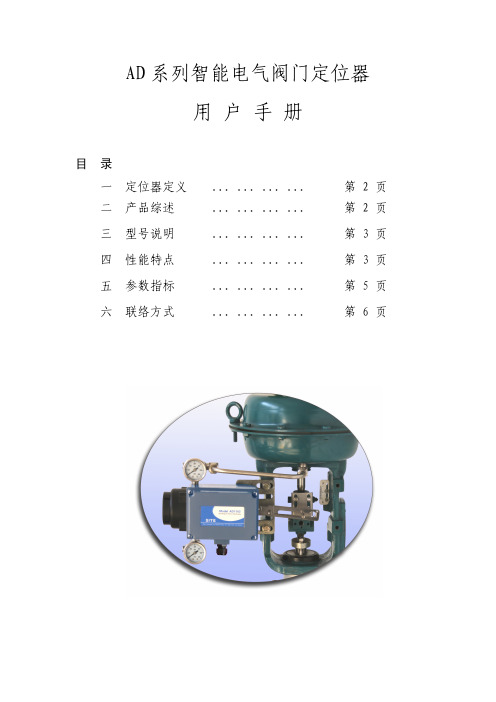

AD系列智能电气阀门定位器用 户 手 册目 录一 定位器定义 ... ... ... ... 第 2 页二 产品综述 ... ... ... ... 第 2 页三 型号说明 ... ... ... ... 第 3 页四 性能特点 ... ... ... ... 第 3 页五 参数指标 ... ... ... ... 第 5 页六 联络方式 ... ... ... ... 第 6 页一、定位器定义根据国标 GB/T22137.2-2008（等同IEC 61514-2:2004）《工业过程控制系统气动输出智能阀门定位器性能评定方法》中定义：智能阀门定位器（Intelligent Valve Positioner）以微处理器技术为基础，采用数字化技术进行数据处理、决策生成和双向通信；它可以通过配备附加的传感器和附加的功能来补充其主要功能。
二、产品综述工业过程控制中,气动控制阀应用最为广泛,它利用压缩空气作为动力,具有结构简单、动作可靠平稳、天然具备防火防爆条件等优点，在石油、化工、冶金、造纸等领域，执行器系列均首选气动控制阀。
电气阀门定位器是控制阀中的重要组成构件，控制阀的智能化（或称控制阀数字解决方案）主要体现在阀门定位器的智能化水平中，是近年来各控制阀及配套厂商研发的重点。
AD1000系列智能阀门定位器是山东省技术改造工程公司（Shan-Dong Innovative Technology forEngineering Co.简称SITE）引进美国ADI公司产品技术，集本身20余年过程控制丰富现场生产经验，于2010年6月正式推向国内市场的新型智能控制仪表。
该款仪表硬件上结合了目前国际流行智能定位器各项优点，软件设计借鉴西门子、ABB等同类产品性能特点，对我国内控制阀使用现状有极强的针对性、适应性。
智能阀门定位器可应用于各种控制阀诸如直行程调节阀、蝶阀、角阀等，可装配在国内外大多数控制阀上面，适应面广、适应性强，且具备一定的抗电磁干扰功能。
HKPS-MODBUS电动调节阀智能定位器使用说明书一、概述HKPS-MODBUS电动调节阀智能定位器（以下简称定位器）是和电动执行机构配套使用的。
具有体积小，可靠性高，具有MODBUS通信功能等特点，是在HKPS-ASM定位器基础上的改进产品，该定位器将控制执行机构的4～20mA电流信号，与执行机构当前位置信号进行比较，并根据偏差情况，控制电动执行机构开或关动作，使执行机构位置与输入信号平衡。
该定位器还具有手动功能，能满足更多用户现场调试的需要。
本手册包括HKPS-MODBUS技术指标，接线端子定义，按键和红外遥控器的使用方法等。
用户在使用HKPS-MODBUS前，请认真阅读本手册，并按本手册提供的操作方法完成您的操作。
若在使用过程中有不清楚的地方或发现其他问题，请及时与本公司联系。
本公司将尽快回复，并解决您的问题。
TEL：（010）58859981/92FAX：（010）58859950HTTP：// E-MAIL： hart@谢谢您选用HKPS-MODBUS电动调节阀智能定位器。
二、HKPS-MODBUS电动调节阀智能定位器性能特点及接线2.1 性能与技术指标・控制精度：0.1%～5% 可通过按键设定・液晶显示：可显示阀门开度百分比、输入信号百分比以及故障状态时故障代码・通信方式：符合MODBUS协议通信・接收控制信号：MODBUS协议通信控制信号・控制信号：4 mA～20mA DC、MODBUS协议通信控制信号・工作温度范围：－20℃～＋70℃・电源：单相交流电220V±10% 50Hz・输出开关触点容量：单项交流250V，5A・位置反馈电阻：0.5K～10KΩ・定位方式选择：手动/自动・安全位置选择：输入信号故障时电动执行机构所处位置可选择全开/全闭/停止在当前位置/运行到预设位置・自动校准：零位/满位2.2 接线端子定义HKPS-MODBUS型电动调节阀智能定位器面板示意及对外接线见图1。
电气阀门定位器智能反馈模块-详细调试说明(总4页)--本页仅作为文档封面，使用时请直接删除即可----内页可以根据需求调整合适字体及大小--电气阀门定位器智能信号模块使用调试方法一、模块简介阀门定位器智能模块是新一代电气阀门定位器信号处理模块。
与电气阀门定位器配套使用，能够提高定位器的使用性能，并为远端控制系统提供精确的阀门开度信号。
模块采用新一代全数字技术研制，并采用全进口元件制作，具有精度高、抗干扰能力强、工作稳定等优点。
内部设计有LED工作状态指示，可以方便的识别模块的工作状态，并可以完全免工具进行精确调整。
一、电气连接如图所示，EP端为定位器指令输入端，用于输入4～20mA的指令信号。
PTM端接直流24V稳压电源，如串接电流表或电流传感器，可观察到电流变化。
注意事项：PTM端必须接直流稳压电源，严禁使用未经整流稳压的电源。
推荐使用直流24V开关稳压电源。
二、使模块正常工作当电气连接完成后，模块默认进入正常工作状态。
如由于运输等原因模块反馈信号偏差超出允许范围，可参照下面的“调试方法”进行调整。
三、调试方法1．电气连接分别在EP端和PTM端连接好4～20mA输入信号和24V直流稳压电源，并串接好电流表（或万用表直流100mA电流档）以便观察PTM端反馈信号电流。
注意事项：尽量不要直接连接DCS系统调试，除非能确保DCS系统是绝对完好，以便尽快完成智能模块的调试。
观察电流表读数：此时电流表读数应为4mA左右至20mA左右之间任意一个数值。
2．使模块进入调试状态按住如上图所示最右边一个按键不放，待模块上的指示灯亮起，然后放开该按键，指示灯闪烁即表示模块已进入调试状态。
观察电流表读数：此时电流表读数应为4mA，如有偏差，可按“＋”或“－”键调整电流，使电流值符合要求。
3．反馈信号4mA（0%）位置调整调整EP端输入信号大小，使阀门处于需要反馈4mA信号（即0％）的位置。
按“＋”或“－”键调整电流，使电流值符合要求，然后按一下上图所示最右边的按键。
阀门定位器.模块使用说明书ZXQ 系列电动阀门智能定位器/阀门操作器（电子式伺服控制器）使用说明书DOC NO ：201109ZXQ20 ZXQ20ZXQ20ZXQ20目录1一、概述 (2)二、主要技术指标 (2)三、定位器面板 (3)四、接线方式 (5)五、设定操作方法 (6)六、错误代码列表 (9)附录：其它标定操作（出厂后如需此项操作，请在厂家指导下使用） (9)如顾客所购买的是本公司Z型（机电一体）执行器，内部定位器无需对执行器转角标定，接线无误即可正常使用。
系列电动阀门智能定位器是以工业单片机为核心的智能信号采集控制系统，体积小巧，可选择安装在电动执行器的接线盒内或以DIN导轨方式固定在外，能直接接收工业仪表或计算机等输出的4~20mA DC信号(其它输入信号类型可在出厂前定制)，与电位器反馈的电动执行器配套对各种阀门或装置进行精确定位操作，能对电动执行器的转角（或位移）进行自由标定，同时输出4~20mA DC的执行器转角位置（或位移）反馈转换信号，可精确设定执行器转角位置的下限限位值和上限限位值，定位器采用3个按键操作，9个LED灯可直接显示定位器模态，4位数码LED通过2按键切换显示阀位实际开度值、阀位设定开度值、定位器壳内温度，操作方便。
通过U4参数可调) ●可接电动执行器反馈信号：电位器500Ω～10KΩ●可接收外部控制信号（DC）：4~20mA （1~5V、0~10V、开关量等出厂前定制）●输入阻抗：250Ω；●通过修改U1参数可设定：①DRTA/正动作，RVSA/逆动作模态②输入信号中断时“中断”模态—OPEN(开)、STOP(停)、SHUT(闭)●可选：可控硅输出（AC，1000V，25A）●输出执行器位置信号：低漂移输出4~20mADC对应执行器全闭至全开，信号完全与输入隔离（光电隔离），输出负载≤500Ω●环境温度：0~80℃，相对湿度：≤90%RH ●有超温保护功能: 定位器壳内温度≥70℃时，定位器停止对执行器的开闭控制●外形尺寸：ZXQ2003→77mm(底面长)×76mm(底面宽)×51mm(高/厚);ZXQ2004→74 mm(底面长)×57mm(底面宽)×45mm(高/厚)ZXQ2004B→119mm(底面长)×76mm(底面宽)×26mm(高/厚)ZXQ2004C→62mm(底面长)×48mm(底面宽)×26mm(高/厚)●可通过按键自由标定输入信号所对应执行器的动作区间（一般标定为电动执行器全闭、全开位置）●可设定最大阀位限制值与最小阀位限制值●密码锁，防止误操作●防执行器频繁启动功能●带故障报警代码指示功能（E-0X）3按输入信号和执行器转角位置进行智能步距调整精确定位■1■5■壳上的接线图连接好电动执行器和电源连线，注意连接时的极性，为减少电机干扰，应将电动执行器的电机控制线和反馈信号线分开走线；定位器的弱电信号线应尽量短些，若必须使用较长的连线时，应采用屏蔽信号线，外屏蔽与控制柜外壳妥善接地。
株式会社山武SVP3000 Alphaplus智能阀门定位器型号：AVP100/102使用说明书CM4-AVP100-20011版：2005年8月参考英文CM2-AVP100-2001 2版型号AVP100/102-SVP3000 Alphaplus智能阀门定位器i前言ii型号AVP100/102-SVP3000 Alphaplus智能阀门定位器前言型号AVP100/102-SVP3000 Alphaplus智能阀门定位器iii目录第一章：前言1-1 : SVP型号.......................................................................................................................................1-1 1-2 : 通信..............................................................................................................................................1-2 1-2-1: 手动通信...............................................................................................................................1-2 1-2-2: 使用现场智能通信装置（SFC）............................................................................................1-2 1-2-3: 使用HART通信装置.............................................................................................................1-2 1-2-4: HART通信装置（用于AVP102型）.....................................................................................1-3 1-3 : SVP示意图....................................................................................................................................1-4第二章：安装2-1 : SVP装配.......................................................................................................................................2-3 2-1-1: 安装SVP反馈杆...................................................................................................................2-3 2-2 : SVP安装步骤................................................................................................................................2-5 2-3 : 气源..............................................................................................................................................2-7 2-4 : SVP初始调整................................................................................................................................2-8 2-5 : 电气接线.......................................................................................................................................2-9 2-5-1: 接线原则...............................................................................................................................2-10 2-5-2: 接线步骤...............................................................................................................................2-10 2-6 : 用于无弹簧双作用执行机构的SVP（双作用放大器）...................................................................2-11 2-6-1: 将双作用放大器安装到SVP上..............................................................................................2-12 2-6-2: 不带过滤减压阀直接安装的双作用SVP................................................................................2-13 2-6-3: 将双作用SVP安装到薄膜执行机构上...................................................................................2-14 2-6-4: 将双作用SVP安装到角行程执行机构上...............................................................................2-14 2-6-5: 自动设定...............................................................................................................................2-15第三章：调整3-1 : 自动设定.......................................................................................................................................3-1 3-1-1: 用开度开关进行自动设定....................................................................................................3-2 3-2 : 零点-量程调整.............................................................................................................................3-3 3-3 : 现场智能通信装置.........................................................................................................................3-5 3-4 : SFC键盘操作................................................................................................................................3-6 3-5 : SFC出错.......................................................................................................................................3-6 3-6 : SFC开始通信................................................................................................................................3-6 3-7 : 用现场智能通信装置进行自动设定和零点－量程调整...................................................................3-7 3-8 : 手动SVP设定...............................................................................................................................3-11 3-9 : 用SFC设定控制信号／阀门开度之间的关系.................................................................................3-14 3-9-1: 示例......................................................................................................................................3-15 3-10 : 确认SVP输入信号、EPM输出和阀门开度输出..........................................................................3-18目录第四章：使用HART 通信装置进行配置4-1 : HART 通信装置的功能...................................................................................................................4-24-2 : 启动通信......................................................................................................................................4-44-3 : 确认和修改一般信息.....................................................................................................................4-64-3-1: 设备信息..............................................................................................................................4-64-3-2: 厂商.....................................................................................................................................4-74-4 : 设备条件.......................................................................................................................................4-84-4-1: 电流输入值 （单位：mA ）..................................................................................................4-84-4-2: 输入信号% （百分比） 值 （单位：%）...........................................................................4-84-4-3: 阀门开度 （单位：％）.......................................................................................................4-84-4-4: 驱动信号（EPM （电－气转换器模块） 驱动信号） （单位：％）......................................4-84-4-5: 温度 （设备内部温度） （单位：℃）...............................................................................4-84-4-6: 上次配置数据......................................................................................................................4-94-5 : 配置和标定（设备设定和标定）..................................................................................................4-104-5-1: Mode （切换SVP 模式）......................................................................................................4-104-5-2: Input signal range （设定电流输入值）................................................................................4-104-5-3: Valve sys config （阀门系统配置）......................................................................................4-114-5-4: Dynamic chara （动态特性）................................................................................................4-124-5-5: Valve chara （阀门特性）....................................................................................................4-144-5-6: Tvl cut off （开度截止）.......................................................................................................4-154-5-7: Calibrate （标定）................................................................................................................4-164-5-8: Diag parameters （诊断参数）............................................................................................4-184-5-9: Burst mode （触发模式）......................................................................................................4-254-6 : 初始设定.......................................................................................................................................4-264-7 : Maintenance （维修）..................................................................................................................4-274-7-1: Dummy input sig （仿真输入信号）.....................................................................................4-274-7-2: Dummy drive sig （仿真驱动信号）......................................................................................4-274-7-3: User data save （用户数据保存）.........................................................................................4-284-7-4: Correct reset （修正复原）....................................................................................................4-284-8 : Device status （设备状态）............................................................................................................4-294-8-1: Failures （故障）...................................................................................................................4-294-8-2: Notices （提示）...................................................................................................................4-294-8-3: Valve diagnostics （阀门诊断）.............................................................................................4-30目录第五章：维修5-1 : 自动/手动选择开关......................................................................................................................5-1 5-1-1: A/M开关的结构..................................................................................................................5-1 5-1-2: 操作步骤...............................................................................................................................5-2 5-2 : 滤网更换和节气喷嘴维修..............................................................................................................5-3 5-3 : 清洁挡板.......................................................................................................................................5-4 5-4 : EPM （电－气转换器模块）平衡调整..........................................................................................5-5 5-5 : 绝缘电阻测试................................................................................................................................5-6 5-5-1: 测试步骤...............................................................................................................................5-6 5-5-2: 判定标准...............................................................................................................................5-6 5-6 : 使用带增幅器的SVP时的调整步骤...............................................................................................5-7 5-7 : 默认内部数据值表.........................................................................................................................5-8 5-8 : SVP 内部方框图和SVP I/O流程图.................................................................................................5-9第六章：故障排除6-1 : 故障排除.......................................................................................................................................6-1 6-1-1: 使用SFC...............................................................................................................................6-1 6-1-2: 使用HART通信装置.............................................................................................................6-2 6-1-3: 一般故障排除方法................................................................................................................6-2插图列表图 1-1概况.............................................................................................................................1-1图 1-2山武现场智能通信装置.................................................................................................1-2图 1-3HART 通信结构.............................................................................................................1-3图 1-4SVP 示意图...................................................................................................................1-4图 2-1SVP 反馈杆...................................................................................................................2-3图 2-2SVP 最大动作范围........................................................................................................2-4图 2-3....................................................................................................................................2-4图 2-4....................................................................................................................................2-5图 2-5....................................................................................................................................2-6图 2-6....................................................................................................................................2-7图 2-7....................................................................................................................................2-8图 2-8....................................................................................................................................2-9图 2-9....................................................................................................................................2-11图 2-10双作用放大器已安装到SVP 上.....................................................................................2-12图 2-11不带过滤减压阀直接安装的双作用SVP........................................................................2-13图 3-1....................................................................................................................................3-3图 3-2....................................................................................................................................3-4图 3-3....................................................................................................................................3-14图 3-4....................................................................................................................................3-14图 3-5....................................................................................................................................3-15图 3-6流量特性概况...............................................................................................................3-16图 4-1HART 通信装置.............................................................................................................4-1图 4-2HART 通信结构.............................................................................................................4-5图 4-3.....................................................................................................................................4-15图 4-4强制全开值和强制全关值.............................................................................................4-15图 5-1A/M 开关的结构...........................................................................................................5-1图 5-2从自动（正常）操作状态切换到手动操作状态...........................................................5-2图 5-3从手动操作状态切换到自动操作状态...........................................................................5-2图 5-4A/M 开关......................................................................................................................5-3图 5-5EPM 平衡调整..............................................................................................................5-4图 5-6EPM 平衡调整..............................................................................................................5-5图 5-7SVP 方框图...................................................................................................................5-9图 5-8SVP I/O 流程图.............................................................................................................5-10插图列表各部分说明1-2 :通信有三种与SVP 通信的方法：手动；使用现场智能通信装置(SFC )；或使用HART 通信装置。
MSC301直流信号隔离器MSC301直流信号隔离器，用于标准的4～20mADC或1～5VDC直流信号隔离转换为4～20mADC直流信号输出。
规格型号及代码端子编号与接线MSC302隔离配电器MSC302隔离配电器向现场二线制变送器提供工作电源，同时将现场二线制变送器的电流信号转化为4～20mADC或1～5VDC直流信号输出。
规格型号及代码端子编号与接线MSC304热电阻温度变送器MSC304热电阻温度变送器，将现场热电阻的电势信号隔离转换为一路或二路与温度范围相对应的直流信号输出。
且每一路输入/电源/输出完全隔离。
规格型号及代码端子编号与接线MSC303热电偶温度变送器MSC303热电偶温度变送器，将现场热电偶的电势信号隔离转换为温度范围相对应的直流信号输出。
主要技术指标供电电源：24VDC±10%；精度：±0.1% F.S（Δ>10mV）±0.2% F.S（10mV>Δ>5Mv）输出负载：电流输出≤750Ω、电压输出≥500kΩ温度漂移：±150 PPM/℃绝缘电阻：100MΩ/500VDC绝缘强度：1000V/1min 功耗：≤1.5W型号说明 MSC303－I II III IV 热电偶温度变送器输入1信号1 K型热电偶2 S型热电偶3 E型热电偶4 B型热电偶5 R型热电偶6 T型热电偶7 J型热电偶G 其他热电偶输入2信号0 无输入2输出1信号2 0～5VDC3 1～5VDCB 0～20mA DCC 4～20mA DC G 其他量程输出2信号0 无输出22 0～5VDC3 1～5VDCB 0～20mA DCC 4～20mA DC G 其他量程端子编号与接线MSC305滑线电阻变送器MSC305型滑线电阻变送器，将滑线电阻滑动臂的电阻变化信号隔离转换为与其阻值对应的4～20mADC或1～5VDC直流信号输出。
供电电源：24VDC±10% 激励电流：≤0.3Ma精度：±0.1% F.S线性：输出于被测电阻呈线性关系。
MVP3300智能电气阀门定位器 Intelligent Electropneumatic valve Positioner用户手册User Manua1用户须知 (1)1.1安全指示 (1)1.2开箱清单 (1)1.3重要信息提示 (1)2概述 (1)2.1功能介绍 (2)2.2特点 (2)2.3防雷特性 (2)3技术参数 (3)4安装说明 (4)4.1外形尺寸 (4)4.2机构安装 (4)4.3气路连接 (7)4.4电气连接 (7)5调节操作 (9)5.1操作界面说明 (9)5.2用户菜单 (10)5.3初始化 (12)5.4诊断 (14)5.5报警 (14)5.6参数列表 (16)6参数解释 (17)7使用异常与维护保养 (21)7.1异常状况排除 (21)7.2维护保养 (22)8运输和贮存 (22)9订货须知 (23)9.1产品型号 (23)9.2其它可选项 (23)1用户须知1.1安全指示定位器先上电，后供气源；产品使用过程中，不要随意的触摸反馈连接装置；产品必须正确安装、正确操作和正确维护。
1.2开箱清单MVP3300智能阀门定位器；安装配件；用户手册；另外订制附件，详见装箱清单。
1.3重要信息提示为了您能更好地应用这份说明，以及保障你在调试，运行和维修这台仪器时的安全，请注意下列符号的用途：符号标语解说注意注意注意指潜在的危险，如不能避免，可能会损害产品本身或周围物体。
（危险物）提示提示提示是指有用的或特别的被忽视的能影响操作条件或产品功能的事物。
（不包含危险的或有害的情形）在安装和调试前请认真阅读此手册。
2概述MVP3300智能阀门定位器为深圳万讯自控股份有限公司推出的智能型两线制现场仪表。
本定位器作为气动阀门的配套控制部件，广泛运用于石油、化工、电力、冶金、轻工等领域的自动控制系统中。
MVP3300智能阀门定位器接受来自控制系统的4~20mA阀位设定信号，通过A/D转换得到阀位设定值；同时通过位置传感器得到实际的阀位信号;两者经过控制软件的计算处理，从而控制气动执行机构的进气与排气，驱动阀位到达设定点（如图1所示）MVP3300智能阀门定位器其采用德国原装进口压电阀等核心部件，是基于微处理器技术的高性能电/气阀门定位器，能很好地克服摩擦力和阀芯上的不平衡力，提高调节阀的响应速度，使其定位迅速准确。
MVP3300智能电气阀门定位器 Intelligent Electropneumatic valve Positioner用户手册User Manua1用户须知 (1)1.1安全指示 (1)1.2开箱清单 (1)1.3重要信息提示 (1)2概述 (1)2.1功能介绍 (2)2.2特点 (2)2.3防雷特性 (2)3技术参数 (3)4安装说明 (4)4.1外形尺寸 (4)4.2机构安装 (4)4.3气路连接 (7)4.4电气连接 (7)5调节操作 (9)5.1操作界面说明 (9)5.2用户菜单 (10)5.3初始化 (12)5.4诊断 (14)5.5报警 (14)5.6参数列表 (16)6参数解释 (17)7使用异常与维护保养 (21)7.1异常状况排除 (21)7.2维护保养 (22)8运输和贮存 (22)9订货须知 (23)9.1产品型号 (23)9.2其它可选项 (23)1用户须知1.1安全指示定位器先上电，后供气源；产品使用过程中，不要随意的触摸反馈连接装置；产品必须正确安装、正确操作和正确维护。
1.2开箱清单MVP3300智能阀门定位器；安装配件；用户手册；另外订制附件，详见装箱清单。
1.3重要信息提示为了您能更好地应用这份说明，以及保障你在调试，运行和维修这台仪器时的安全，请注意下列符号的用途：符号标语解说注意注意注意指潜在的危险，如不能避免，可能会损害产品本身或周围物体。
（危险物）提示提示提示是指有用的或特别的被忽视的能影响操作条件或产品功能的事物。
（不包含危险的或有害的情形）在安装和调试前请认真阅读此手册。
2概述MVP3300智能阀门定位器为深圳万讯自控股份有限公司推出的智能型两线制现场仪表。
本定位器作为气动阀门的配套控制部件，广泛运用于石油、化工、电力、冶金、轻工等领域的自动控制系统中。
MVP3300智能阀门定位器接受来自控制系统的4~20mA阀位设定信号，通过A/D转换得到阀位设定值；同时通过位置传感器得到实际的阀位信号;两者经过控制软件的计算处理，从而控制气动执行机构的进气与排气，驱动阀位到达设定点（如图1所示）MVP3300智能阀门定位器其采用德国原装进口压电阀等核心部件，是基于微处理器技术的高性能电/气阀门定位器，能很好地克服摩擦力和阀芯上的不平衡力，提高调节阀的响应速度，使其定位迅速准确。
它不仅完全能替代传统的电/气阀门定位器，而且可直接接入HART协议网络，实现与控制系统的信息交换。
图1：MVP型智能阀门定位器原理框图2.1功能介绍自适应功能：自动寻找阀门零点和满度，优化阀门控制参数, 提高控制精度组态功能：可设置阀门特性曲线、动作方式、死区、行程范围、关断值、事件输出自诊断功能：能显示输入电流值、上/下行程时间、死区、预判值等故障模式：故障时定位器可选择全开、全关、保持、手动等模式通讯功能：HART协议的通讯功能电流反馈功能：输出4~20mADC阀位反馈信号三断保护功能：断电、断气、断信号根据用户要求选择复位、保位情况2.2特点定位精度高，达0.5%F.S操作无需开壳，高防护等级下实现真正的就地操作具有本质安全型防爆，性能安全可靠结构简单，体积小，可安装在小型执行机构上自动整定，自动诊断，阀门特性曲线可组态设定机械零件少，抗振性能好；可就地或远程进行参数设置；低功耗、低耗气量、低运行成本；采用二线制4~20mA标准信号；内置防雷模块，可避免定位器因雷击而损坏。
2.3防雷特性随着科技的进步，智能阀门定位器已逐步向智能化，总线化方向发展，因此，不可避免的要使用一些高度集成化的元件，从而造成设备耐压、耐过电流的水平下降，对雷电的承受能力下降。
当有雷击时，这些元件很容易损坏，导致定位器失效，如果配套的控制阀用于关键工艺控制点或者对控制安全性要求较高的位置时，很可能因为定位器的突然失效而使工艺失去控制或者引发生产安全事故。
普通的智能阀门定位器对通过导线侵入的大电流和过电压不具有防护作用，易遭受雷击破坏，给安全生产带来隐患。
为了弥补这种缺陷，MVP智能阀门定位器内置防雷放电电路，构成具有防雷功能的阀门定位器。
G限流箝位泄流定位器G电缆SPD图2：防雷定位器原理框图注意使用防雷定位器时，必须按相关国家标准进行接地处理。
3 技术参数气源压力 0.14～0.7 Mpa阀泄漏量 < 0.6L / H 气指标稳态耗气量 < 36L / H 适应执行机构 单作用、双作用行程范围 直行程10～100mm ；角行程30～120º电流输入 4～20mA DC ，最小输入电流>3.6mA ；可设定分程控制起点和终点反馈输出4～20mA DC开关输入 干触点，用于自保联锁功能 开关输出 2路24V 2A 行程开关，2路电子开关 压电阀开关动作次数 平均无故障动作次数 > 20亿次输出特性修正线性、等百分比（1：25，1：33，1：50）、快开、用户自定义20段曲线输入输出通讯方式 HART 通讯协议 液晶显示2排7位数字液晶，尺寸22*38mm开度显示 0-100%，旋转的开度指示 显示方式压力表显示 可选配2-3个压力表，显示进出口空气压力自整定自整定阀门零点及满量程，最小死区(自动值)和最小预判（自动值）自诊断 可对整定过程，阀位超限，阀门堵转等数据进行诊断组态操作 就地手操前面板3个按键，可就地手动操作阀位开度死区 0.1～10% 可调整精度 线性度 0.5% FS灵敏度 0.1%FS重复性 0.2%FS 环境温度 -20～70℃ 环境湿度5～95%RH抗振性能 15～150Hz/2g防护等级 IP65 工作环境防爆等级 Ex ia IIC T4~T6 电压保护水平线-线：65V线-地：<700V 响应时间线-线：4ns 以下 线-地：20ns 以下防雷放电电流 10kA(8/20μS 波形） 重量2 .0 kg尺寸 170×96×96 mm 外形外壳材质铝合金4 安装说明 4.1外形尺寸图3：MVP3300系列智能阀门定位器外形尺寸图4.2 机构安装4.2.1 直行程定位器安装连接直行程安装元件列表序号数量名称规格16六角头螺栓M8x1626弹簧垫圈D836平垫圈D841执行器连接板51定位器连接板62内六角圆柱头螺钉M6x2072外齿锁紧垫圈D681夹紧块91U形连接杆102十字槽盘头螺钉M5x12112弹簧垫圈D5122平垫圈D5131底固定块142六角螺母M6151反馈杆图4直行程阀门定位器安装连接图定位器安装在执行机构的正前方。
它通过可调的反馈杠杆机构可与执行机构推杆连接（如图4），安装步骤如下：用内六角螺栓○1、弹簧垫圈○2和平垫圈○3把定位器连接板○5，固定在定位器底部。
用内六角螺栓○1、弹簧垫圈○2和平垫圈○3把执行器连接板○4，固定在执行器上。
用内六角圆柱头螺钉○6和外齿锁紧垫圈○7把U形连接杆○9和夹紧块○8固定到底固定块上。
用十字槽盘头螺钉○10、弹簧垫圈○11和平垫圈○12把底固定块○13，安装到执行器上。
旋紧反馈杆○15上的内六角圆柱头螺钉，将之固定到定位器主动轴上。
用内六角螺栓○1、弹簧垫圈○2和平垫圈○3的，把定位器连接板与执行器连接板连接固定4.2.2角行程定位器安装连接序号数量名称规格1 8 平垫圈 D62 8 弹簧垫圈 D63 8 内六角圆柱头螺钉 M6×124 1 紧定螺钉 M3×85 2 下支架块6 1 上支架块7 1 定位器连接部件8 1 内六角圆柱头螺钉 M6×259 1 外齿锁紧垫圈 D610 1 上夹紧块11 1 U形连接杆12 1 底夹紧块13 4 内六角圆柱头螺钉 M5×1214 4 弹簧垫圈 D515 4 平垫圈 D5图5角行程阀门定位器安装连接图安装步骤如下（角行程定位器安装连接参看图5）：用平垫圈○1、弹簧垫圈○2和内六角圆柱头螺钉○3把支架体○6，固定在定位器底部。
把定位器连接部件○7套在定位器主动轴上，用紧定螺钉○4固定。
把底夹紧块○12卡到执行机构上，用外齿锁紧垫圈○9和内六角圆柱头螺钉○8，把底夹紧块○12、U形连接杆○11和夹紧块○10，固定在执行机构上。
把带安装架的定位器小心的放在执行机构上，使U形杆正确套住定位器连接部件○7。
调整定位器并把安装架用内六角圆柱头螺钉○3、弹簧垫圈○2和平垫圈○1，固定在执行机构上。
提示阀门安装时，应避免连接杆堵塞气孔。
安装完成后，应检查阀门的操作范围是否符合定位器传感器的范围。
4.3气路连接气路连接在定位器的右侧，定位器的气路连接有两种：G1/4和1/4NPT（订货时请选择对应的型号），具体类型标识在壳体上，用户可根据不同的管道连接进行选择。
图6：气路连接图安装步骤：把智能阀门定位器的输出口按图6与气动执行机构的输入口连接。
提示严禁连接处漏气，用肥皂水检查接头连接处的气密性。
把阀门定位器的输入口与气源连接。
进入定位器的压缩空气必须经过空气过滤减压阀的过滤和稳压。
气源要求：气源压力必须在0.14～0.7MPa，具体值视执行机构而定；气源应为清洁干燥的空气,应无明显的油蒸汽、油和其他液体；气源应无明显的腐蚀性气体蒸、汽和溶剂；气源中所含固体微粒数量应小于0.1g/m3,且微粒直径应小于60um, 含油量应小于10mg/m3；工作压力下的气源其露点应比定位器工作环境温度至少低10℃4.4电气连接4.4.1输入电气连接（如图7所示）类型：两线制输入信号：4~20mA最小工作电流：3.6mA.d.c输入阻抗：350Ω（无HART）550Ω（HART型）本安参数：U i=30VI i=100mAP i=1W1 2EA定位器二进制输入MVP30XMVP330X危险1区或2区安全区域ExI本质安全信号源4 to 20mA34HART通讯器图7：输入电气连接图4.4.2报警模块电气连接（如图8所示）工作电压：18~35V DC（非本安）本安参数：U i=15VI i=100mAP i=1W输出信号：报警模块不防爆防爆信号状态“高”(不触发) 导通R = 2kΩ ≥2.1 mA信号状态“低” (触发) 不导通IR < 60 μA ≤1.2 mA报警模块8.28.2安全栅图8：报警模块电气连接图4.4.3反馈输出模块电气连接如图9所示：反馈信号类型：两线制，4~20mA温漂：≤100ppm/℃工作范围： 3.6 ~ 20.5 mA精度：≤0.1%端口电压： 12～30V DC本安参数：U i=30VI i=100mAP i=1W12-30电流输出模块安全栅图9：反馈输出模块电气连接图4.4.4限位开关电气连接（如图10所示）输入电压：Ui≤24V DC输入电流：Ii≤2A限位开关限位开关安全栅图10： 限位开关电气连接图4.4.5电气连接要求：电气连接应严格按照连接图进行，应可靠固定，不得松动；当使用本安型MVP智能阀门定位器，其安装使用应符合国家的有关规定，同时还应注意以下几点：配备的安全栅要有本安防爆认证。
