液晶玻璃基板工艺标准

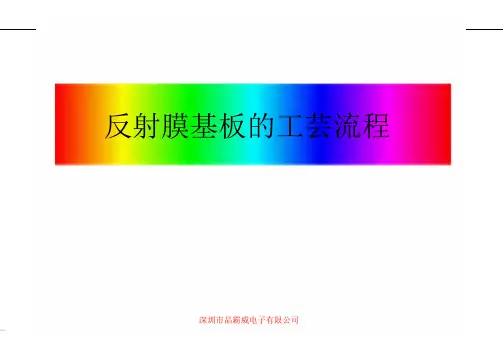

反射膜基板的工芸流程深圳市晶霸威电子有限公司素板Glass的清洗首先、先在外注工司对素板Glass進行清洗。

ITO膜的噴塗接地GlassITO ITOITOITO磁体加熱器加熱器反射膜的噴塗接地GlassAg AgAgAPC磁体加熱器加熱器感光樹脂液反射膜ITO膜Glass基板Glass基板Glass基板干版Glass基板UV光Glass基板Glass基板現像液Glass基板Glass基板蝕刻液Glass基板Glass基板Glass基板感光樹脂剥離液Glass基板Glass基板反射膜基板的清洗＋＋清洗用的毛刷乾燥後間隙ITO膜的噴塗接地GlassITO ITO O2 ITOITO磁体加熱器加熱器反射膜基板的清洗＋＋清洗用的毛刷乾燥後感光樹脂塗布?露光?現像①Glass基板Glass基板Glass基板Glass基板干版Glass基板UV光Glass基板Glass基板現像液Glass基板Glass基板蝕刻液Glass基板Glass基板Glass基板感光樹脂剥離液Glass基板Glass基板電極確認在緑灯下進行確認在鹵素灯下進行確認ガラスガラス利用背灯進行確認反射膜基板的清洗＋＋清洗用的毛刷乾燥後TOP膜的形成絶縁剤＋輔助Roller＋Anilox Roller版銅＋絶縁膜凸版Glass基板Glass基板UV照射本焼成?冷却Glass基板Glass基板反射膜基板的清洗＋＋清洗用的毛刷乾燥後配向膜的形成配向液＋輔助Roller＋Anoiax Roller版銅＋配向膜凸版Glass基板Glass基板本焼成?冷却Glass基板研磨綿布研磨Roller 研磨之後、在配向膜的表面形成同一方向的研磨軌跡。

＋Glass基板Glass基板研磨後的反射膜基板的清洗＋＋清洗用的毛刷乾燥後CP印刷刮板SP接着剤（CP導通剤）印刷干版Glass基板CP印刷後EB材的散布AIR＋静電気＋EB反射膜基板CF基板的工芸流程素板Glass的清洗首先、先在外注工司対素板Glass進行清洗。

液晶玻璃生产工艺液晶玻璃是一种新型的显示材料，具有高亮度、低功耗、可塑性强等优点，在电子行业得到广泛的应用。

液晶玻璃的生产工艺主要包括以下几个步骤：1. 材料准备：液晶玻璃的制备材料主要包括二氧化硅、氮化硅、磷酸盐等。

在生产之前，需要对这些原料进行准备和筛选，确保原料的质量和纯度。

2. 玻璃基板制备：液晶玻璃的制作需要用到两块玻璃基板，分别作为上下层结构。

玻璃基板的制备主要包括玻璃熔化、拉伸、切割、磨砂等步骤。

这些步骤可以使玻璃基板具有较高的平整度和光滑度。

3. 涂布液晶层：首先将一层二氧化硅溶液均匀地涂覆在上层玻璃基板上，形成一层薄膜。

然后将液晶分子溶解在有机溶剂中，通过涂覆或印刷的方式将液晶溶液均匀地涂覆在薄膜上。

最后，经过烘干和固化处理，形成液晶层。

4. 加工电极层：在液晶层上，通过光刻和蒸发技术，制作出电极层。

电极层是液晶玻璃中的关键部分，用于控制液晶分子的取向和电场的变化。

通常使用透明导电材料，如氧化铟锡（ITO）或氧化锌（ZnO）作为电极材料。

5. 导向层处理：导向层主要用于调整和控制液晶分子的取向方向。

在液晶层上涂覆一层具有特定结构和取向性质的高分子材料，然后通过退火处理，使导向层与液晶层紧密结合。

6. 粘接和封装：将两块玻璃基板分别涂上透明胶水，然后将液晶层面对面粘结在一起。

通过使用真空封装设备，将玻璃基板封装成一个封闭的空间，保证液晶层的整体性和稳定性。

7. 检测和分选：对生产出的液晶玻璃进行检测和分选，筛选出质量合格的产品。

主要包括外观检查、尺寸测量、背光检测等。

8. 特殊功能处理：根据需要，对液晶玻璃进行特殊功能的处理，如防指纹涂层、防眩光涂层等。

以上是液晶玻璃的一般生产工艺流程，不同厂家和产品可能会有一些细微的差异。

随着技术的进步，液晶玻璃的生产工艺也在不断改进和创新，以满足日益增长的市场需求。

玻璃基板生产工艺玻璃基板是电子行业中常用的一种基材，主要应用于平板显示器、智能手机、笔记本电脑等电子产品中。

其生产工艺主要包括以下几个步骤：第一步：原材料准备玻璃基板的主要原材料是氧化硅（SiO2），其含量通常达到99%以上。

生产玻璃基板所需的四氢呋喃、水、酸碱等物质的纯度也必须达到极高的标准，以确保产品的品质。

此外，还需要配备化学品储存罐、反应釜、管道、泵等设备。

第二步：基板清洗玻璃基板在生产之前需要进行清洗处理，以去除表面的污垢和杂质。

常用的清洗液有去离子水和酸碱清洗剂。

清洗过程中需要注意温度、时间和清洁度等因素，以避免对玻璃造成损伤。

第三步：涂覆光刻胶玻璃基板在生产过程中需要涂覆光刻胶，以利用光刻技术进行微型加工。

光刻胶通常是通过旋涂技术涂在基板表面，并进行烘干处理。

此外，不同的光刻胶需要在不同的温度和湿度条件下进行涂覆。

第四步：光刻曝光涂覆好光刻胶的基板需要通过曝光仪进行曝光。

曝光仪是通过紫外线照射的方式，将光刻胶中暴露在紫外线下的部分固化。

光刻曝光的精度决定了产品的最小线宽和过渡线的平滑度。

第五步：蚀刻曝光后的光刻胶需要进行蚀刻处理，以去除未暴露在紫外线下的部分，形成所需的图案。

蚀刻一般采用化学方法，通过酸或氧气等气体进行蚀刻。

蚀刻时间和温度对产品的尺寸精度和表面状态等都有重要影响。

第六步：电镀电镀是玻璃基板生产过程中的重要一环。

通过在蚀刻过的基板表面进行金属沉积，可以形成导电路径和连接线路。

电镀方法主要有电解铜和电解镍等。

电镀的均匀性和厚度控制都是影响产品品质和生产效率的关键因素。

电镀完毕后，需要去除光刻胶，并清洗干净基板表面。

常用的去胶剂含有有机溶剂和碱性物质，需要注意处理后的废液的处理方式。

第八步：检测和质量控制玻璃基板生产完成后，需要对产品进行严格的检查和测试，以确保其满足设计目标和质量标准。

常规的检测项目包括表面平整度、表面缺陷、线宽精度、电性能等。

同时，需要建立科学的质量控制体系，以提高产品的稳定性和一致性。

液晶显示器工艺流程
《液晶显示器工艺流程》
液晶显示器作为一种主流的显示技术，广泛应用于电视、手机、电脑等各种电子产品中。

它的制造过程是一个涉及多种工艺流程的复杂过程。

下面我将简要介绍液晶显示器的工艺流程。

首先是基板的制备。

液晶显示器的基板通常采用玻璃基板，需要进行切割和打磨等工艺步骤，以确保基板的平整度和光洁度。

接下来是涂布工艺。

在基板上要涂覆一层透明导电膜层和液晶分子排布层，这一过程需要高精密度的设备进行控制，确保涂布的均匀性和薄度。

然后是光刻和腐蚀工艺。

这一工艺用于在液晶层上形成各种图案和结构，需要利用光刻技术和化学腐蚀技术，确保所形成的结构精确度和清晰度。

接下来是液晶填充工艺。

这一工艺需要将液晶材料填充到液晶层之间的空隙中，并确保液晶的均匀性和稳定性。

最后是封装工艺。

封装是将基板和液晶层组装在一起，并封装在一个密闭的外壳中，保护显示器的内部结构，同时确保显示效果和品质。

以上就是液晶显示器的工艺流程，每一个工艺环节都需要依靠高精密度的设备和技术，确保制造出高质量的液晶显示器产品。

随着技术的不断进步，液晶显示器的工艺流程也在不断完善和提升。

玻璃基板生产工艺玻璃基板是半导体产业中常用的材料之一，广泛应用于光电子、显示器件等行业。

玻璃基板的生产工艺相对复杂，下面将介绍其主要的生产工艺流程。

首先，玻璃基板的生产通常需要从原材料的制备开始。

常用的原材料包括石英砂、碱土金属、氧化铝等。

这些原材料经过粉碎、筛分等处理后，与其他辅助物质混合，并加入一定比例的熔剂。

接下来，将混合后的原料放入高温熔窑中进行熔融。

熔融过程通常需要高达1500℃以上的温度，并保持一定的时间，以确保原料充分熔化并进行反应。

在熔融过程中，各种杂质和气泡也会逐渐被排出。

熔融后的玻璃液需要进行均化处理。

这一步骤主要是通过加入均化剂和进行搅拌，使玻璃液的化学成分更加均匀，从而提高玻璃基板的质量。

接下来是玻璃基板的成型过程。

这一步骤通常有两种方法，一种是浮法，即将玻璃液浇在液态锡流上，让其逐渐冷却凝固；另一种是卷板法，即将玻璃液倒在金属带上，通过传送带的运动使其逐渐冷却固化。

成型后的玻璃基板需要进一步进行加工。

首先是切割和打磨，将大尺寸的基板切割成所需的尺寸，并进行边角的打磨，以提高产品的平整度和光洁度。

然后是清洗和检验，将基板进行清洗，去除表面的杂质和污染物，同时进行各项物理性能的检测，确保产品符合质量要求。

最后是包装和贴膜，将基板进行适当的包装和保护，以防止在运输和使用过程中受到损坏。

综上所述，玻璃基板的生产工艺包括原材料制备、高温熔融、均化处理、成型、加工、清洗检验和包装等环节。

每个环节都需要严格控制各项参数，并进行相应的工艺调整，以确保产品的质量和性能。

随着技术的不断进步，玻璃基板的生产工艺也在不断创新和改进，以满足不断发展的市场需求。

液晶面板工艺流程
《液晶面板工艺流程》
液晶面板是现代电子产品中使用最普遍的显示器件之一，其制造工艺经过多年的发展逐渐完善。

液晶面板的制造工艺流程一般包括玻璃基板制备、涂布对位、曝光光刻、腐蚀刻蚀、沉积金属、组装封装等多个环节。

首先，玻璃基板制备是整个制造流程的第一步。

在这一环节中，玻璃基板被清洗并涂布上一层特殊材料，以确保液晶分子能够均匀粘附在表面上。

接着是涂布对位环节，通过对涂布设备进行设置，将液晶材料均匀地涂布到玻璃基板上，并确保不产生气泡和其它缺陷。

在曝光光刻环节中，使用光刻机将图形化的电路图案、文本和数字影像等图形透过掩模板照射到液晶层上，蚀刻再现图案，从而形成导电电极和细微结构。

此外，蚀刻刻蚀环节是利用特殊的化学溶液对涂布完成的部件进行处理，从而去除不需要的材料，使待加工的玻璃表面形成所需的图案和结构。

同时，液晶面板的工艺流程还包括沉积金属、组装封装等环节。

在沉积金属的过程中，通过真空沉积技术在基板表面沉积导电膜、反射膜和保护层。

而最后的组装封装环节则是将各部件组装在一起，并封装成成品，以保护其内部结构，并便于后续的使用。

总的来说，液晶面板的制造工艺流程经过多年的不断创新和优
化，形成了一套完善的生产体系。

这一体系在保证产品质量的同时，也大大提高了生产效率和降低了成本，为现代电子产品的发展提供了强有力的支持。

lcd生产工艺流程LCD（Liquid Crystal Display）是液晶显示器的简称，是一种利用液晶材料来显示图像的平面显示技术。

下面是LCD生产的工艺流程：1. 玻璃基板制备：首先需要准备两片大型的玻璃基板，一片作为液晶显示面板的正面（TFT面板），另一片作为背面（色彩滤光片面板）。

2. 制作TFT面板：在TFT面板上，首先需要通过薄膜沉积工艺，在玻璃基板上涂覆一层透明导电层（通常是氧化铟锡层），用于传输电流。

然后在导电层上，使用光刻和薄膜沉积等工艺，依次制作薄膜晶体管（TFT）和电路结构。

3. 制作色彩滤光片面板：在色彩滤光片面板上，首先需要将一层有机色彩滤光片涂覆在玻璃基板上。

然后通过光刻等工艺，制作出三原色（红、绿、蓝）的像素点阵。

4. 液晶填充：将两个制作好的玻璃基板中间加上一层液晶材料，并进行密封。

液晶材料是由两层平行的玻璃基板包裹，基板上都有导电层和透明导电物体。

在液晶层内部，每个像素点都有一个类似液态的晶体，有正常、液态、正常三种状态，通过施加不同的电压来控制液晶的状态。

5. 封装：将液晶显示结构加热至封装温度，然后通过化学反应或机械焊接等工艺，将两个玻璃基板粘合在一起，并在侧面密封，防止液晶材料泄漏。

6. 模组制作：将封装好的液晶显示结构整合成一个完整的液晶模组，加入背光源、控制电路和接口等元件。

7. 调试和测试：对液晶模组进行调试和测试，确保其正常工作和质量符合要求。

8. 封装和组装：将调试好的液晶模组封装在塑料外壳中，并进行最后的组装工作，包括安装支架、接口线等。

9. 最后测试和质量控制：对成品进行最后的测试和质量控制，确保产品的性能和质量符合标准要求。

10. 出厂：最后，通过包装和运输等工序，将产品出厂，并投放市场。

以上是LCD生产的主要工艺流程，涵盖了从原材料制备到成品生产的过程。

该流程需要严格的质量控制和技术要求，以确保生产出高质量的LCD产品。

lcm工艺流程图LCM（Liquid Crystal Display Module）液晶显示模块工艺流程图是用来制造液晶显示器的重要工艺流程图。

下面是一个简单的LCM工艺流程图：1. 基板准备：选取适当的玻璃基板，并进行清洗和化学处理，以去除表面的污垢和杂质，并提高基板的表面质量。

2. Indium Tin Oxide（ITO）涂覆：将导电性较强的ITO材料喷涂或蒸发在玻璃基板上，形成透明电极。

这些透明电极用于LCD中的像素点驱动。

3. Passivation层涂覆：为了保护ITO电极和减少液晶分子与ITO之间的相互作用，涂覆一层薄的Passivation层。

4. 对齐层涂覆：在Passivation层上涂覆一层对齐层，用于定向液晶分子的方向，以控制光的传播。

5. 涂覆液晶：将液晶物质涂覆在对齐层上，制造液晶层。

液晶分子的定向将决定其对入射光的偏振状态的影响，从而实现光的控制。

6. 粘合：将上述制备好的液晶层和另一片玻璃基板粘合在一起，形成液晶夹层。

7. 制作色彩滤光片：在另一片玻璃基板上制作色彩滤光片，用于过滤不同颜色的光以实现彩色显示。

8. 粘合液晶夹层和色彩滤光片：将液晶夹层和色彩滤光片粘合在一起，固定玻璃基板和液晶层之间的间隙。

9. 切割：将制作好的大尺寸液晶玻璃切割为合适的尺寸，以适应最终产品的大小和形状。

10. COG焊接：COG（Chip On Glass）焊接是将驱动芯片（常见的是TSB（TAB super COG）类型的芯片）焊接到玻璃上，用于控制LCD的像素。

11. 封装：将制作好的小尺寸液晶玻璃和驱动芯片组装到LCD 模块中。

封装过程涉及到粘贴和固定各个组件，并进行初始测试。

12. 模块测试：对组装好的液晶显示模块进行电性能和显示效果的测试，以确保产品的质量。

13. 模组壳体组装：为了保护LCD模块和方便使用，将LCD 模块安装到模组壳体中，并完成模组壳体的组装，包括固定螺丝、连接线路等。

液晶面板的生产工艺液晶面板的生产工艺是液晶显示器制造过程中的重要环节，通过特定的工艺将各种材料组装在一起，形成液晶显示器的核心部件。

以下是液晶面板的生产工艺的步骤：1. 基板制备：首先，需要准备好适合制作液晶面板的基板。

常见的基板材料有玻璃和塑料，其中玻璃基板是主流材料。

玻璃基板需要经过切割、抛光等工艺处理，确保表面平整度和尺寸精度。

2. 透明电极制备：透明电极是液晶面板中的电极部分，主要用于电场控制液晶分子的排列。

透明电极通常采用氧化锡和氧化铟等材料制备，通过溅射或蒸镀等方法在基板上形成。

3. 涂布对齐层：对齐层是液晶分子排列的关键，涂布对齐层可以调整液晶分子的方向。

对齐层常使用聚酯薄膜材料，通过溶液扩散、喷涂等工艺将对齐层均匀涂布在基板上。

4. 填充液晶：将液晶材料填充在两片基板之间，形成液晶层。

液晶填充是一个关键步骤，需要控制填充厚度、填充均匀度和排气等因素，以确保液晶层质量。

5. 粘接基板：将两片基板通过粘合剂固定在一起。

粘合剂需要具备良好的粘接性能和透明性，以确保基板粘接后的强度和光透过率。

6. 封装模组：将基板粘接后的液晶面板与其他组件（如背光源、驱动电路等）一起封装成模组。

模组的封装过程中需要进行胶水固化、封装密封、灌胶等工艺处理。

7. 检测与测试：生产完成的液晶面板需要经过严格的测试和检测，确保质量符合标准。

常见的测试项目有像素检测、亮度均匀度、触摸屏灵敏度等。

8. 成品检测与封装：合格的液晶面板经过成品检测后，进行封装和包装。

封装过程中需要保护液晶面板的表面，避免刮伤和污染。

液晶面板的生产工艺需要高度精确和严格的控制，以确保液晶显示器在使用中能够稳定和准确地显示图像。

随着技术的不断进步，液晶面板的制造工艺也在不断改进和创新，以提高产品的质量和性能。

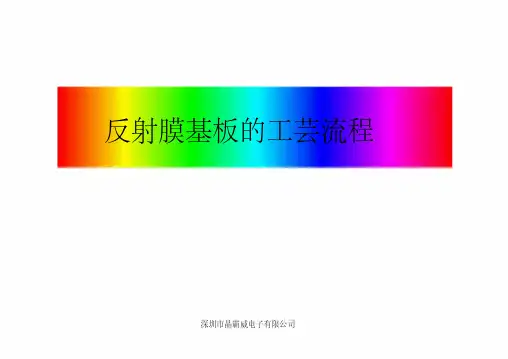

精选文档反射膜基板的工芸流程深圳市晶霸威电子有限公司精选文档素板Glass的清洗首先、先在外注工司对素板Glass進行清洗。

精选文档ITO膜的噴塗接地GlassITO ITOITOITO磁体加熱器加熱器精选文档反射膜的噴塗接地GlassAg AgAgAPC磁体加熱器加熱器感光樹脂液反射膜ITO膜Glass基板Glass基板Glass基板干版Glass基板UV光Glass基板Glass基板現像液Glass基板Glass基板蝕刻液Glass基板Glass基板Glass基板感光樹脂剥離液Glass基板Glass基板精选文档反射膜基板的清洗＋＋清洗用的毛刷乾燥後精选文档間隙ITO膜的噴塗接地GlassITO ITO O2 ITOITO磁体加熱器加熱器精选文档反射膜基板的清洗＋＋清洗用的毛刷乾燥後精选文档感光樹脂塗布・露光・現像①Glass基板Glass基板Glass基板Glass基板干版Glass基板UV光Glass基板Glass基板現像液Glass基板Glass基板蝕刻液Glass基板Glass基板Glass基板感光樹脂剥離液Glass基板Glass基板精选文档電極確認在緑灯下進行確認在鹵素灯下進行確認ガラスガラス利用背灯進行確認精选文档反射膜基板的清洗＋＋清洗用的毛刷乾燥後精选文档TOP膜的形成絶縁剤＋輔助Roller＋Anilox Roller版銅＋絶縁膜凸版Glass基板Glass基板UV照射本焼成・冷却Glass基板Glass基板精选文档反射膜基板的清洗＋＋清洗用的毛刷乾燥後精选文档配向膜的形成配向液＋輔助Roller＋Anoiax Roller版銅＋配向膜凸版Glass基板Glass基板本焼成・冷却Glass基板精选文档研磨綿布研磨Roller研磨之後、在配向膜的表面形成同一方向的研磨軌跡。

＋Glass基板Glass基板精选文档研磨後的反射膜基板的清洗＋＋清洗用的毛刷乾燥後精选文档CP印刷刮板SP接着剤（CP導通剤）印刷干版Glass基板CP印刷後精选文档EB材的散布AIR＋静電気＋EB反射膜基板精选文档CF基板的工芸流程精选文档素板Glass的清洗首先、先在外注工司対素板Glass進行清洗。

液晶面板制作工艺流程
《液晶面板制作工艺流程》
液晶面板是现代电子产品中广泛应用的重要部件，其制作工艺是一项复杂的技术活动。

液晶面板的制作工艺流程大致可分为以下几个步骤：
1. 基板制备
首先，需要准备一块玻璃基板，通常是使用超薄的玻璃板作为液晶面板的基础，可以分别在上下两个表面进行处理，制备出具有特定电学特性的基板。

2. 点阵制备
将基板进行清洗和涂覆，然后按照设计要求，在基板上形成一系列的微小电极结构，这些结构组成了液晶显示的点阵，可以通过光刻和蒸镀等多种方法实现。

3. 液晶填充
在点阵制备完成后，液晶面板需要将液晶填充到基板的两层之间。

这一步骤需要将液晶涂敷到基板上，并确保液晶在整个面板上均匀分布。

4. 封装封装
液晶填充后，需要对面板进行封装，通常是使用环氧树脂封装和隔离层的工艺，液晶层和上下电极层被封装在一起，同时形成了一层介电层来隔离它们。

5. 成品测试
制作完成的液晶面板需要进行各项性能测试，包括驱动电压、亮度、对比度等指标。

只有通过严格的测试，才可以确保液晶面板具备良好的品质和稳定的性能。

通过以上几个步骤，液晶面板的制作工艺流程就得以完成。

值得注意的是，随着技术的不断进步，液晶面板的制作工艺也在不断创新和改进，以满足不断变化的市场需求和技术要求。

LCD制造工艺流程LCD（Liquid Crystal Display）是液晶显示器的英文缩写，是一种广泛应用于各种电子产品的显示技术。

LCD制造工艺流程可以简单分为六大步骤：基板制备、导电及栅极制备、液晶材料填充、封装、模组制备和组装测试。

一、基板制备1.玻璃基板准备：使用特种玻璃片制作成圆形或矩形的底座。

这些玻璃片将成为液晶分子的基质。

2.清洗：用酸、碱和去离子水等溶液对玻璃基板进行清洗，以去除表面的污垢和杂质。

3.涂覆：将光学薄膜涂覆在玻璃表面，以提高光学透明度和反射率。

二、导电及栅极制备1.导电层制作：在玻璃基板上溅射或喷涂一层透明导电层（通常为氧化铟锡或氧化铟锡锌）。

2.刻蚀：使用光刻技术在导电层上制作触摸和驱动电极。

3.栅极层制作：在玻璃基板上溅射或喷涂一层低温氧化硅（SiOx）或其他绝缘材料，用于隔离栅极和导电层。

4.刻蚀：使用光刻技术在绝缘层上制作栅极电极。

三、液晶材料填充1.在两片玻璃基板上的栅极电极上均匀涂覆一层聚合物，以形成液晶分子定向的基准面。

2.制作液晶间距：使用小玻璃珠或者薄膜作为间距标准，将两片基板固定在一起，形成液晶显示器的夹层结构。

3.注液：通过特殊装置将液晶材料注入夹层结构中，填充液晶间距，然后封口。

四、封装1.导电胶片制作：制备导电胶片，此胶片具有接触电极和连接电源的功能。

2.连接导电胶片：将导电胶片粘贴在液晶显示器的边缘区域上，与栅极电极和驱动电极连接。

3.封装结构制作：使用封装材料将液晶显示器的背光模块、面板和底座固定在一起，并确保显示器的稳定工作。

五、模组制备1.背光模块制作：制作光源模块，常用的包括冷阴影式背光模块和LED背光模块。

2.声音模块制作：如果需要，可以制作声音模块，用于播放声音或发出警报。

3.灰度控制器制作：制作液晶显示器的灰度控制器，用于调节显示屏的亮度和对比度。

六、组装测试1.组件安装：将模组组件安装到设备的框架中。

2.电气连接：将电气连接器连接到液晶显示器的导电胶片和驱动电路上。

液晶玻璃基板生产工艺
液晶玻璃基板是液晶显示器的重要组成部分，其生产工艺主要包括以下几个步骤。

首先是原材料准备。

液晶玻璃基板的主要原料是硅酸盐、硼酸盐和铝酸盐等。

这些原料需要按照一定比例混合，并经过精细研磨，使其颗粒度均匀细小。

接下来是玻璃熔制。

将准备好的原料放入巨大的玻璃窑炉中，加热到高温状态。

在高温下，原料会熔化并混合在一起，形成玻璃液。

玻璃液随后会经过特殊处理，去除气泡和杂质。

第三步是玻璃转矩。

在转矩工艺中，将熔化的玻璃液倒入金属浇筑坯模中，然后用特殊的机械将玻璃液均匀铺开，使其在坯模内成型。

之后，根据需要可以采用冷却法或快速冷却法，使玻璃迅速凝固。

第四步是玻璃平整化。

在平整化工艺中，将已经成型的玻璃坯体放入特殊的炉内，在高温和高压的作用下，使玻璃坯体慢慢变平。

同时，通过热处理可以消除玻璃内部的残余应力，提高玻璃的质量。

接下来是玻璃切割。

在切割工艺中，用特殊的切割机将平整化的玻璃坯体切割成所需尺寸的玻璃基板。

切割后的玻璃基板需要经过精磨和清洗，保证其表面的平整度和光洁度。

最后是表面涂层。

通过特殊的化学涂覆工艺，在玻璃基板表面
形成一层薄膜，用于增强其透光性、耐磨性和耐腐蚀性等。

表面涂层的种类和工艺根据不同的使用需求而有所差异。

综上所述，液晶玻璃基板的生产工艺包括原材料准备、玻璃熔制、玻璃转矩、玻璃平整化、玻璃切割和表面涂层等多个步骤。

这些工艺环环相扣，相互衔接，最终形成高质量的液晶玻璃基板。

LCD玻璃基板的基本要求及性能指标分析液晶显示器(LCD)是在两个玻璃基片之间填充液晶介质，再加上一定形状的极化层，当电压通过导电栅网施加于液晶介质时，液晶介质起着光开关的作用，从而形成一定的图像。

一、各类LCD显示器对基板的要求液晶(LC)及液晶显示器(LCD)研究的飞速发展带动了所需基板的更新换代。

LCD为有源显示器，依靠外部光源来显示。

其基板需要两种不同的短阵.第一种是内部矩阵型，依靠液晶材料的阀值性质.第二是外部矩阵或有源矩阵(AM)型.由二极管阵列、金属-绝缘体-金属(MIM)装置或薄膜晶体管汀兀)来为每个像素电子转换。

两层之间是厚度为5-101am的隔阻层。

1968年美国RCA公司的Heilmeir使用向列型液晶的动态散射效应发明了液晶数字手表，开创了内部矩阵型液晶研究的新时代，1971年Schadt提出利用向列液晶的电场效应的扭曲向列液晶显示技术(TN LCD)。

在此基础上，1983年，又发明了超扭曲向列型液晶显示器(STN LCD)。

其扭曲角为240°-270°，预倾角为5°-20°左右，后来又相继出现了非晶硅的有源矩阵薄膜晶体管液晶显示器(a-Si AM TFT LCD)和多晶硅的有源矩阵薄膜晶体管液晶显示器(p-Si AMTFT LCD)。

含有一硅阻隔层的钠钙硅玻璃完全可满足内部矩阵型LCD的要求。

在内部矩阵LCD中具有较高性能的超扭曲向列性(STN)中，为满足其间隙尺寸的大小一致，就要求基板格外平整。

所以.应用于这种显示器时，钠钙硅玻璃就必须精密抛光。

但精确成型的Corning7059玻璃则可以应用。

外部矩阵LCD可进一步细分为两种类型，一种是基于MIM或非晶硅(a-Si)器件，另外一种是基于多晶硅(p-Si)器件。

MIM或非晶硅(a-Si)型对基板的要求和STN一致。

Corning7059薄板玻璃由于钠含量较低(0.1wt%)、尺寸精确和具有商业可行性而成为较为理想的基板。

液晶玻璃基板工艺反射膜基板的工芸流程深圳市晶霸威电子素板Glass的清洗第一、先在外注工司对素板Glass進行清洗。

ITO膜的噴塗接地GlassITO ITOITOITO磁体加熱器加熱器反射膜的噴塗接地GlassAg AgAgAPC磁体加熱器加熱器感光樹脂液反射膜ITO膜Glass基板Glass基板Glass基板干版Glass基板UV光Glass基板Glass基板現像液Glass基板Glass基板蝕刻液Glass基板Glass基板Glass基板感光樹脂剥離液Glass基板Glass基板反射膜基板的清洗＋＋清洗用的毛刷乾燥後間隙ITO膜的噴塗接地GlassITO ITO O2 ITOITO磁体加熱器加熱器反射膜基板的清洗＋＋清洗用的毛刷乾燥後感光樹脂塗布・露光・現像①Glass基板Glass基板Glass基板Glass基板干版Glass基板UV光Glass基板Glass基板現像液Glass基板Glass基板蝕刻液Glass基板Glass基板Glass基板感光樹脂剥離液Glass基板Glass基板電極確認在緑灯下進行確認在鹵素灯下進行確認ガラスガラス利用背灯進行確認反射膜基板的清洗＋＋清洗用的毛刷乾燥後TOP膜的形成絶縁剤＋輔助Roller＋Anilox Roller版銅＋絶縁膜凸版Glass基板Glass基板UV照耀本焼成・冷却Glass基板Glass基板反射膜基板的清洗＋＋清洗用的毛刷乾燥後配向膜的形成配向液＋輔助Roller＋Anoiax Roller版銅＋配向膜凸版Glass基板Glass基板本焼成・冷却Glass基板研磨綿布研磨Roller研磨之後、在配向膜的表面形成同一方向的研磨軌跡。

＋Glass基板Glass基板研磨後的反射膜基板的清洗＋＋清洗用的毛刷乾燥後CP印刷刮板SP接着剤〔CP導通剤〕印刷干版Glass基板CP印刷後EB材的散布AIR＋静電気＋EB反射膜基板CF基板的工芸流程素板Glass的清洗第一、先在外注工司対素板Glass進行清洗。

液晶面板主要材料之基板玻璃篇基板玻璃是构成液晶面板重要的原材料之一。

液晶面板的关键结构类似于三明治，两层“面包”（TFT基板和彩色滤光片）夹“果酱”（液晶），故制作一片TFT-LCD面板需要用到两片玻璃，分别作为底层玻璃基板和彩色滤光片底板使用。

基板玻璃在TFT-LCD原材料成本中占比约20%，对面板产品性能的影响十分巨大，面板成品的分辨率、透光度、厚度、重量、可视角度等指标都与所采用的基板玻璃质量密切相关，作为重要的基底材料，基板玻璃之于TFT-LCD产业的意义相当于硅晶圆之于半导体产业。

TFT-LCD液晶面板结构基板玻璃分为含碱和无碱两种。

有碱玻璃主要用于TN/STN型液晶面板中，但对于TFT-LCD，由于玻璃中碱金属离子会影响薄膜晶体管栅压的稳定性，故基板的制造必须使用无碱配方，不可以含有氧化钠和氧化钾等成分；但氧化钠和氧化钾可以降低玻璃的融化温度，故无碱玻璃的制造需要更高的炉温，这也是无碱玻璃生产技术难度高于有碱玻璃的原因之一。

TFT-LCD液晶产业链基板玻璃作为液晶面板基础原材料之一，占据液晶产业链顶端。

上游原材料是一些最基础的化工原料如石英粉、氧化铝等，下游主要是面板厂和彩色滤光片供应商，分别供给他们制作TFT阵列和彩色滤光片，再在成盒段进行灌液晶、组装，制成Open Cell面板。

基板玻璃供应链基板玻璃作为薄膜显示产业的基石，不仅广泛应用在TN/STN、TFT等液晶面板结构中，也是OLED必不可少的基底材料，基板玻璃重要性受显示机理变化的影响有限，具有不可替代性，未来产业地位稳固。

基板玻璃特性介绍化学特性主要理化参数（1）应变点在制造TFT工艺过程中，基板需要反复地热处理，温度最高要加热到625℃，要求基板在这一温度下保持刚性，不能有任何黏滞流动现象，否则不仅玻璃变形和降温时带来热应力，还会造成尺寸的变化。

因此要求基板玻璃的应变点高于625℃，再加上25℃的保险量，玻璃的应变点至少要在650℃以上。

实用标准文档反射膜基板的工芸流程深圳市晶霸威电子有限公司实用标准文档素板Glass的清洗首先、先在外注工司对素板Glass進行清洗。

实用标准文档ITO膜的噴塗接地GlassITO ITOITOITO磁体加熱器加熱器实用标准文档反射膜的噴塗接地GlassAg AgAgAPC磁体加熱器加熱器感光樹脂液反射膜ITO膜Glass基板Glass基板Glass基板干版Glass基板UV光Glass基板Glass基板現像液Glass基板Glass基板蝕刻液Glass基板Glass基板Glass基板感光樹脂剥離液Glass基板Glass基板实用标准文档反射膜基板的清洗＋＋清洗用的毛刷乾燥後实用标准文档間隙ITO膜的噴塗接地GlassITO ITO O2 ITOITO磁体加熱器加熱器实用标准文档反射膜基板的清洗＋＋清洗用的毛刷乾燥後实用标准文档感光樹脂塗布・露光・現像①Glass基板Glass基板Glass基板Glass基板干版Glass基板UV光Glass基板Glass基板現像液Glass基板Glass基板蝕刻液Glass基板Glass基板Glass基板感光樹脂剥離液Glass基板Glass基板实用标准文档電極確認在緑灯下進行確認在鹵素灯下進行確認ガラスガラス利用背灯進行確認实用标准文档反射膜基板的清洗＋＋清洗用的毛刷乾燥後实用标准文档TOP膜的形成絶縁剤＋輔助Roller＋Anilox Roller版銅＋絶縁膜凸版Glass基板Glass基板UV照射本焼成・冷却Glass基板Glass基板实用标准文档反射膜基板的清洗＋＋清洗用的毛刷乾燥後实用标准文档配向膜的形成配向液＋輔助Roller＋Anoiax Roller版銅＋配向膜凸版Glass基板Glass基板本焼成・冷却Glass基板实用标准文档研磨綿布研磨Roller研磨之後、在配向膜的表面形成同一方向的研磨軌跡。

＋Glass基板Glass基板实用标准文档研磨後的反射膜基板的清洗＋＋清洗用的毛刷乾燥後实用标准文档CP印刷刮板SP接着剤（CP導通剤）印刷干版Glass基板CP印刷後实用标准文档EB材的散布AIR＋静電気＋EB反射膜基板实用标准文档CF基板的工芸流程实用标准文档素板Glass的清洗首先、先在外注工司対素板Glass進行清洗。
