柔性路面常见的损坏现象有哪几种

【技术先锋】水泥混凝土路面破坏的形式及裂缝养护我国早期修筑的水泥混凝土路面大部分以达到服务年限，各种病害严重。

部分新建的一些水泥混凝土路面由于现存的一些原因还没有达到设计年限就出现了一定的破损病害。

由于水泥混凝土路面在我国公路里程中占据一半以上，所以面对的路面破坏养护形式不容乐观。

只有通过准确地分析病害成因，正确选择养护方法，才能保证养护质量和降低养护成本。

水泥混凝土路面破坏的类型水泥混凝土路面表面状态和结构特性决定着路面的破损形式有各种路面损坏和结构的承载能力降低。

路面在服务期，会随行车荷载和所处环境的不断作用而出现各种损坏。

结构破坏反映了路面及路基结构的完好程度和变化趋势。

这些损坏是基于不同的形态和诱因产生的，而且对结构性能和功能性能起着不同的影响。

按形态和诱因大致可以分为接缝损坏类、断裂类、材料类和变形类。

1.1 接缝损坏类水泥混凝土路面不同于沥青路面，设置有较多的横缝何纵缝，在接缝处形成了薄弱部位，易出现各种病害。

损坏成为水泥混凝土路面最常见的一类病害，具体的表现形式有填缝料损坏和丧失、错台、唧泥、接缝碎裂和拱起等。

路面使用或养护的不当，外界物质的进入，都会使接缝两侧的混凝土出现病害。

在早期，这些损坏并不破坏混凝土板的结构整体性，但破坏了路面的行驶舒适性。

如果任其不断发展，接缝两侧板底受作用影响将出现脱空，使得面板迅速出现断裂损坏。

1.2 断裂类针对单个混凝土板块出现纵向、横向、斜向或角隅出现断裂，形成面板裂缝。

断裂板裂缝进一步发展，将会出现两条以上交叉裂缝，形成三块以上的破碎板。

这些裂缝的缝隙随车辆荷载和环境作用而逐渐变宽，并在缝隙边缘出现碎裂。

作为刚性路面，裂缝的出现是因为路面荷载应力超过了混凝土能够承受抗折强度或疲劳强度。

断裂损坏产生的裂缝，使水泥混凝土路面的整体性遭到破坏，路面承载能力迅速降低。

在裂缝产生的初期，其对路面行驶舒适性的影响不是很大，但是裂缝继续发展，缝的宽度不断变大，特别是后期出现破碎板，路面的平整度破坏严重，不能满足行车要求。

柔性路面破坏机理研究作者：朱卫勇来源：《科技视界》 2015年第19期柔性路面破坏机理研究朱卫勇（甘谷公路管理段，甘肃甘谷 741200）【摘要】柔性路面破坏受交通、气候、日照等自然因素影响，其次，受到材料、温度、施工工艺、路面结构本身特殊性、渠化交通等因素影响，产生了三大类，共计8种破坏形式，分别研究其破坏机理，为今后设计、施工和路面维修工作提供可靠的科学理论。

【关键词】柔性路面；破坏；机理0引言柔性路面大部分以沥青路面或者沥青混凝土路面出现，由于它具有养护维修方便、技术成熟、行车稳定性和舒适性较好，因此，各级公路大部分为柔性路面。

然而，沥青混凝土路面在使用几年后,路面受交通、气候、日照等因素的影响,开始氧化并出现轻微车辙、疲劳裂缝、骨料剥落等路面病害。

这些病害经过一个雨季后加速发展和扩大,逐步进入下层,造成整个沥青面层、甚至基层结构的损害，以致柔性路面施工养护任务也越来越重，且占有相当比重的投资额，成为公路行业中另外一个新兴产业。

要做好公路施工养护与维修，必须要对各种破坏机理进行研究，分析其破坏类型、破坏形式、破坏时期等。

其中常规的损坏主要分为裂缝、变形、表面损坏一级其他损坏四种类型，每一种类型又有很多不同的表现形式1路面裂缝破坏机理路面裂缝是路面破坏的主要类型之一，其中裂缝类主要包括疲劳裂缝、反射裂缝、低温裂缝。

疲劳裂缝主要公路在使用阶段后，在车辆荷载长期反复作用下，沥青结构层底拉应力成果材料的疲劳强度，地面边发生开裂，并逐渐扩展到表面而形成。

有时在改建公路或者拓宽的交界处，强度质量不均匀，不良的施工搭接以及过大的荷载，其中路面产生疲劳裂缝，在路面上大部分以纵向表现较多。

由于半刚性基层的模量很大，造成了路面内的剪应力很大，基层的模量越高，面层内的剪应力越大，荷载的重复作用造成了混合料的剪切疲劳，当伴随沥青迁移现象发生时，剪切疲劳破坏很容易发生，内部松散就是剪疲劳损坏的外在表现，从相关设计理论可知，半刚性基层沥青路面的结构层设计，基层与沥青面层的模量比宜在1.5～3之间，基层与底基层的模量比不宜大于3.0，底基层与土基模量比宜在2.5～12.5之间，主要是各层模量比过大，容易出现的剪切疲劳破坏（如图1）。

路面破损处理措施标题：路面破损处理措施及其应用范围引言：路面破损问题是城市交通管理中一个常见而又紧迫的挑战。

随着车辆和行人交通的增加，路面的破损不仅给交通参与者带来不便，还对交通安全产生了潜在威胁。

本文将探讨路面破损的类型、原因以及破损处理措施，并分析它们在不同环境下的应用范围。

一、路面破损的类型和原因：1.1 路面破损的类型：路面破损主要包括坑洞、裂缝和凸起等。

坑洞是指路面上出现的较大的凹陷区域，裂缝是指路面上出现的长而细的裂缝，而凸起则是路面上部分突起的区域。

1.2 路面破损的原因：路面破损的原因多种多样，主要包括以下几个方面：- 高强度交通：过度的车辆负荷和频繁的过境车辆导致路面的疲劳破坏。

- 天气因素：恶劣的气候条件如寒冷、高温、水汽和化学融化剂等会导致路面材料开裂和龟裂。

- 施工质量：路面铺设和施工中的不当操作、选用低质量材料或不合适的施工工艺均可能导致路面破损。

- 地下水和土壤条件：地下水和土壤的一些不稳定因素会引起路面下陷和沉降，从而导致路面破损。

- 环境和化学腐蚀：污染物、酸雨和化学物质的存在可能会加速路面的腐蚀和破坏。

二、常见的路面破损处理措施：2.1 填补坑洞和裂缝：填补坑洞和裂缝是路面破损处理的常见方法之一。

这些破损区域可使用沥青混合料或混凝土进行修复。

对于坑洞，可以先清理坑洞边缘，然后填充合适的混合料并进行压实。

对于裂缝，可以先清洁裂缝，然后使用有弹性的路面填缝材料进行填充。

2.2 路面覆盖和重铺：在路面破损较严重的情况下，常常需要进行路面覆盖或重铺。

路面覆盖通常使用沥青混合料或水泥混合料进行覆盖。

重铺则是将原有路面铲除并重新铺设新的路面材料。

2.3 修复和加固基层：路面破损常常与基层的问题密切相关。

修复和加固基层可以改善路面的承载能力和稳定性，从而减轻破损的程度。

常见的方法包括加固土壤基层、修补或加固混凝土基层等。

三、不同环境下的路面破损处理应用范围：3.1 高交通强度区域：对于高交通强度区域，如城市主干道和高速公路，由于车流量较大，路面破损会更加明显。

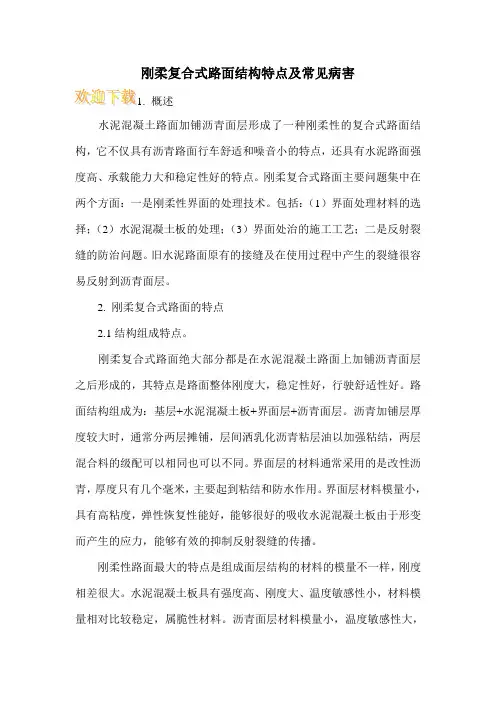

刚柔复合式路面结构特点及常见病害
1. 概述
水泥混凝土路面加铺沥青面层形成了一种刚柔性的复合式路面结构，它不仅具有沥青路面行车舒适和噪音小的特点，还具有水泥路面强度高、承载能力大和稳定性好的特点。

刚柔复合式路面主要问题集中在两个方面：一是刚柔性界面的处理技术。

包括：（1）界面处理材料的选择；（2）水泥混凝土板的处理；（3）界面处治的施工工艺；二是反射裂缝的防治问题。

旧水泥路面原有的接缝及在使用过程中产生的裂缝很容易反射到沥青面层。

2. 刚柔复合式路面的特点
2.1结构组成特点。

刚柔复合式路面绝大部分都是在水泥混凝土路面上加铺沥青面层之后形成的，其特点是路面整体刚度大，稳定性好，行驶舒适性好。

路面结构组成为：基层+水泥混凝土板+界面层+沥青面层。

沥青加铺层厚度较大时，通常分两层摊铺，层间洒乳化沥青粘层油以加强粘结，两层混合料的级配可以相同也可以不同。

界面层的材料通常采用的是改性沥青，厚度只有几个毫米，主要起到粘结和防水作用。

界面层材料模量小，具有高粘度，弹性恢复性能好，能够很好的吸收水泥混凝土板由于形变而产生的应力，能够有效的抑制反射裂缝的传播。

刚柔性路面最大的特点是组成面层结构的材料的模量不一样，刚度相差很大。

水泥混凝土板具有强度高、刚度大、温度敏感性小，材料模量相对比较稳定，属脆性材料。

沥青面层材料模量小，温度敏感性大，。
