电法勘探-3_2(频率域电磁测深)讲解
- 格式:ppt
- 大小:1.09 MB
- 文档页数:24

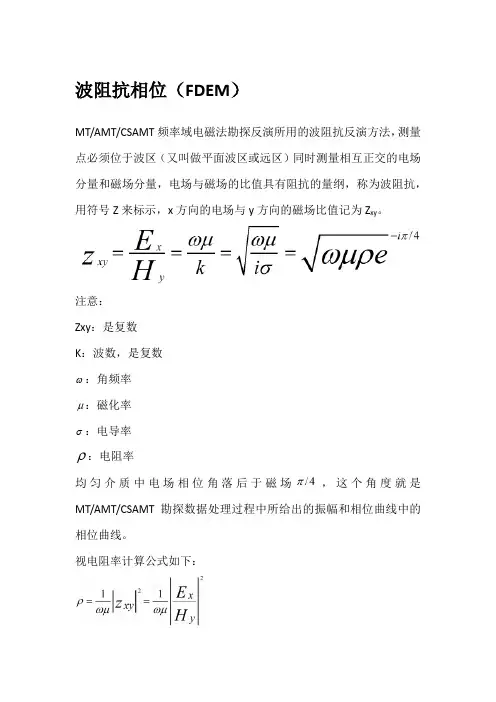

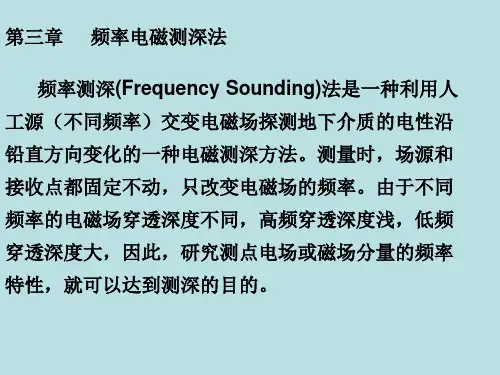

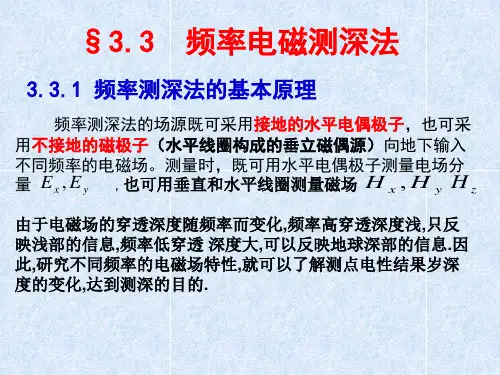

波阻抗相位(FDEM)MT/AMT/CSAMT频率域电磁法勘探反演所用的波阻抗反演方法,测量点必须位于波区(又叫做平面波区或远区)同时测量相互正交的电场分量和磁场分量,电场与磁场的比值具有阻抗的量纲,称为波阻抗,用符号Z来标示,x方向的电场与y方向的磁场比值记为Z xy。
注意:Zxy:是复数K:波数,是复数ω:角频率μ:磁化率σ:电导率ρ:电阻率均匀介质中电场相位角落后于磁场,这个角度就是MT/AMT/CSAMT勘探数据处理过程中所给出的振幅和相位曲线中的相位曲线。
视电阻率计算公式如下:当平面电磁场垂直入射均匀大地时,即使不知道场源强度,只要测量出大地表面相互正交的一对电场和磁场,便可以确定大地的电阻率,而选用不同的频率可达到不同的勘探深度,这就是天然场源MT/AMT 或人工场源CSAMT的波阻抗反演的理论基础。

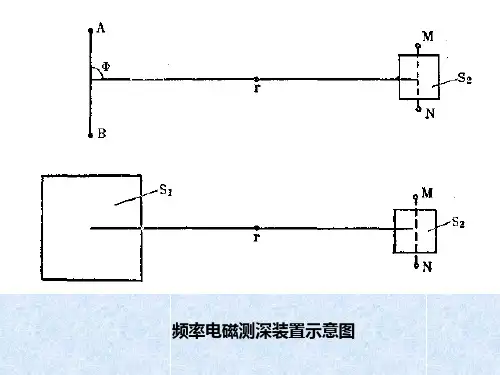

大地电磁测深一般要测量相互正交的两个水平电场Ex,Ey和相互正交的两个水平磁场Hx,Hy(MT测量过程中还要测量垂直磁场Hz)。
测量两个水平电场是用两对不极化电极,电极距一般为100~200米。
因为AMT和MT的天然电磁场信号较弱,应该采取措施避免测量电线晃动切割地球磁场产生的噪声。
测量磁场则是用两个相互正交的匝数很多的高导磁芯线圈。
MT/AMT/CSAMT波阻抗反演数据处理流程电磁场的测量是在时间域进行的,再用傅里叶变换将测量信号转换为频率域信号。
测量电磁场信号的采样时间间隔应使截止频率高于所需的最高频率,采样时窗宽度应大于所需的最低频率对应的周期。
为了避免数据量太大,当需要测量的频带范围较宽时,一般分为几个频段采样,并分段作傅里叶变换。
测量电磁场的频率范围应使最高频率对应的穿透深度为所需探测的第一层厚度的几分之一,最低频率对应的穿透深度为最大勘探深度的数倍。
为了去除局部电磁场的影响,现在实际测量中采用所谓的“远参考系统”,除测点外,还在距离测点数十公里以外的地方设立一个参考点,同时进行测量。
电法勘探原理与方法教案刘国兴2003.5总学时64,讲授54学时,实验10绪论:(1学时)绪论中讲5个方面的问题1.对电法勘探所属学科及具体定义。
2.电法勘探所利用的电学性质及参数。
3.电法勘探找矿的基本原理。
在此主要解释如何利用地球物理(电场)的变化,来表达找矿及解决其它地质问题的原理。
4.电法勘探的应用。
1)应用条件2)应用领域3)解决地质问题的特点4)电法勘探在勘探地球物理中所处的位置第一章电阻率法本章为电法勘探的常用成熟的方法,在地质勘察工作中发挥着重要作用,是学习电法勘探的重点之一。
本章计划用27学时,其中理论教学21学时,实验教学6学时。
§1.1 电阻率法基础本节计划用7学时,其中讲授5学时,实验2学时。
本节主要讲述如下五个问题一、矿石的导电性(1学时)讲以下3个问题:1)岩,矿石导电性参数电阻率的定义及特性。
2)天然岩,矿石的电阻率矿物的电阻率及变化范围,岩石电阻率的变化范围。
3)影响岩,矿石电阻率的因素。
I.与组成的矿物成分及结构有关。
II.与所含水分有关。
III.与温度有关。
二稳定电流场的基本性质。
主要回顾场论中有关稳定电流场的一些知识,给出稳定电流场的微分欧姆定律公式电流的连续性(克希霍夫定律);稳定电流场是势场三个基本性质。
三均匀介质中的点源电场及视电阻率的测定主要讲述三个内容:1)导出位场微分方程(拉氏方程)及的位函数的解析解法。
2)点电流源电场空间分布规律。
3)均匀大地电阻率的测定方法。
电法勘探中测量介质电阻率的方法由此问题引出,开始建立电法勘探中“装量”这一词的概念,本节重点:稳定电流场的求法及空间分布;均匀大地电阻率的公式的导出及测定方法。
以上内容两学时四非均匀介质中的电场及视电阻率(1学时)阐述4个问题1)什么是非均匀介质中的电场?特点,交代出低阻体吸引电流,高阻体排斥电流的概念2)非均匀电场的实质:积累电荷的过程。
3)什么是视电阻率?如何定义?4)视电阻率微分公式。
第41卷 第5期 煤田地质与勘探Vol. 41 No.5 2013年10月COAL GEOLOGY & EXPLORA TIONOct. 2013收稿日期: 2012-10-10作者简介:陈明生(1940—),男,山东单县人,研究员,博士生导师,从事电磁法勘探研究.文章编号: 1001-1986(2013)05-0062-04关于频率电磁测深几个问题的探讨(三)——频率电磁测深相位问题分析陈明生(中煤科工集团西安研究院,陕西 西安 710077)摘要: 频率电磁测深复电阻率含有振幅视电阻率和相位,相位既可由复电阻率的虚部和实部表示,也可通过振幅视电阻率转换得出。
阐述了振幅视电阻率转换为相位的原理和计算公式。
根据典型地电模型计算的振幅视电阻率曲线和相位曲线,分析了相位曲线与振幅视电阻率曲线的关系及特点。
分析结果表明,相位曲线变化幅度更大,相应频率更高,可提高对地层的分辨率,加大探测地层深度。
将振幅视电阻率和相位资料结合解释,可提高解释的地质效果。
关 键 词:振幅视电阻率;相位转换;地电模型;地层分辨率;探测地层深度;地质效果 中图分类号:P631 文献标识码:A DOI: 10.3969/j.issn.1001-1986.2013.05.013Analysis of frequency electromagnetic souding phase problemCHEN Mingsheng(Xi ′an Research Institute , China Coal Technology & Engineering Group Crop , Xi ′an 710077, China )Abstract: The complex resistivity of frequency electromagnetic sounding contains apparent resistivity of ampli-tude and phase, the phase can be expressed by the imaginary part and the real part of the complex resistivity can also be obtained through conversion of apparent resistivity of amplitude. This paper focuses on principle and for-mula which transform the apparent resistivity of amplitude into phase . According to the typical geoelectric model the apparent resistivity of amplitude and phase have been calculated, curve characteristics and the relationship be-tween each other have been analyzed. The results display phase curves with greater amplitude and higher fre-quency. Therefore, it can improve the stratum resolution and increase the detecting depth. Through explanation combining with the data of apparent resistivity of amplitude and phase, the geological effect of the interpretation can be improved.Key words: amplitude apparent resistivity; phase transformation; geoelectric model; stratum resolution; detecting depth;geological effect1 频率电磁测深相位表示频率电磁测深所探测的大地可理解为是一个具有电阻、电容和电感的交流电路,观测的各场强分量()F ω具有复数性质,通过一定的计算可将其转换为复视电阻率s ()ωρ,其表示式可写为:s ()()(12)n F ωK n Iωρ=,= (1)式中 I 为供电电流;K 为和装置等有关的系数。
,R=UI ,则为同步变化,不受电流大小影响7.在可控源电磁测深中,反映物性的电磁参数主要是哪个?(B)A. 直立的低阻矿体B. 直立的高阻矿体C. 处于山谷的低阻矿体D. 水平的高阻矿体19. MT中浅部电性不均体主要影响哪个量的测量:(A)A.电场振幅B.电场相位C.磁场振幅D.磁场相位20. 下列条件中,对岩矿石电阻率无影响的是(B)A 岩矿石结构与岩矿石成分B测量装置 C 温度 D 岩矿石的孔隙度21.下列哪些情况可视为远区工作的有(D)A.观测场为平面波B.发收距大于趋肤深度C.CSAMT工作法D.MT工作法22. 下列地球物理勘探方法中,属于电磁法勘探的是(D)A.充电法B.频率测深法C.激发激化法D.对称四极测深法23. 下列条件中,对岩矿石电阻率无影响的是(B)A 岩矿石结构与岩矿石成分B测量装置 C 温度 D 岩矿石的孔隙度三、填空题1.在电法勘探中已被利用的岩(矿)石的电学性质有岩(矿)石的电阻率,极化率,介电性以及介电常数。
2. 目前用于煤田的勘探方法主要包括MT、 AMT、CSAMT以及TEM等3.电法勘探按观测的场所分海洋电法、地面电法、航空电法、以及井下电法。
4.大地电磁测深曲线中,高视电阻率对应低相位。
5.中间梯度法理论上在寻找直立的高阻体和水平的低阻体能产生明显的异常。
6.作为边界条件,在两种岩石分界面上,连续的参数有电流密度的法向分量及电场的法向分量。
7. 自然电场法的测量方式有电位梯度测量、电位观测法以及追索等位线。
四、简答题1、瞬变电磁勘探存在一个最小勘探深度,即盲区,为什么?因为无论是发送线圈还是接收线圈,自身有一个过渡过程,在激励关断瞬间,接收线圈接收到的信号既有地下电磁感应信号,又有线圈本身的自感及发送线圈的自感信号,在早期,自感信号大于感应信号。
第 4 页共6 页这个点采集时间需要1/0.0001,也就是10000s,但是半分钟不可能得到如此低频的数据;2.“通过软件直接反演电道磁道数据而无需阻抗数据”不合理,对于人工源,我们是可以知道频谱的,但是对于天然源,我们是无法知晓的,因此天然源只能反应阻抗差,不能直接反演电道磁道数据。

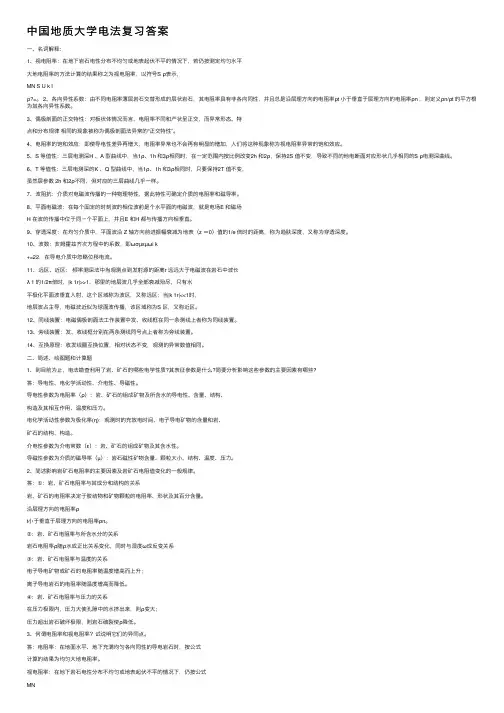

中国地质⼤学电法复习答案⼀、名词解释:1、视电阻率:在地下岩⽯电性分布不均匀或地表起伏不平的情况下,若仍按测定均匀⽔平⼤地电阻率的⽅法计算的结果称之为视电阻率,以符号S ρ表⽰,MN S U k Iρ?=。
2、各向异性系数:由不同电阻率薄层岩⽯交替形成的层状岩⽯,其电阻率具有⾮各向同性,并且总是沿层理⽅向的电阻率ρt ⼩于垂直于层理⽅向的电阻率ρn ,则定义ρn/ρt 的平⽅根为其各向异性系数。
3、偶极剖⾯的正交特性:对板状体情况⽽⾔,电阻率不同和产状呈正交,⽽异常形态、特点和分布规律相同的现象被称为偶极剖⾯法异常的“正交特性”。
4、电阻率的饱和效应:即使导电性差异再增⼤,电阻率异常也不会再有明显的增加,⼈们将这种现象称为视电阻率异常的饱和效应。
5、S 等值性:三层电测深H 、A 型曲线中,当1ρ、1h 和3ρ相同时,在⼀定范围内按⽐例改变2h 和2ρ,保持2S 值不变,导致不同的地电断⾯对应形状⼏乎相同的S ρ电测深曲线。
6、T 等值性:三层电测深的K 、Q 型曲线中,当1ρ、1h 和3ρ相同时,只要保持2T 值不变,虽然层参数 2h 和2ρ不同,但对应的三层曲线⼏乎⼀样。
7、波阻抗:介质对电磁波传播的⼀种物理特性,据此特性可确定介质的电阻率和磁导率。
8、平⾯电磁波:在每个固定的时刻波的相位波前是个⽔平⾯的电磁波,就是电场E 和磁场H 在波的传播中位于同-个平⾯上,并且E 和H 都与传播⽅向相垂直。
9、穿透深度:在均匀介质中,平⾯波沿 Z 轴⽅向前进振幅衰减为地表(z =0)值的1/e 倍时的距离,称为趋肤深度,⼜称为穿透深度。
10、波数:亥姆霍兹齐次⽅程中的系数,即ωσµεµωi k+=22,在导电介质中忽略位移电流。
11、远区、近区:频率测深法中当观测点到发射源的距离r 远远⼤于电磁波在岩⽯中波长λ 1 的1/2π倍时,|k 1r|>>1,那⾥的地层波⼏乎全部衰减殆尽,只有⽔平极化平⾯波垂直⼊射,这个区域称为波区,⼜称远区;当|k 1r|<<1时,地层波占主导,电磁波近似为球⾯波传播,该区域称为S 区,⼜称近区。
