频率域电磁测深

波阻抗相位（FDEM）MT/AMT/CSAMT频率域电磁法勘探反演所用的波阻抗反演方法，测量点必须位于波区（又叫做平面波区或远区）同时测量相互正交的电场分量和磁场分量，电场与磁场的比值具有阻抗的量纲，称为波阻抗，用符号Z来标示，x方向的电场与y方向的磁场比值记为Z xy。

注意：Zxy：是复数K：波数，是复数ω：角频率μ：磁化率σ：电导率ρ：电阻率均匀介质中电场相位角落后于磁场，这个角度就是MT/AMT/CSAMT勘探数据处理过程中所给出的振幅和相位曲线中的相位曲线。

视电阻率计算公式如下：当平面电磁场垂直入射均匀大地时，即使不知道场源强度，只要测量出大地表面相互正交的一对电场和磁场，便可以确定大地的电阻率，而选用不同的频率可达到不同的勘探深度，这就是天然场源MT/AMT 或人工场源CSAMT的波阻抗反演的理论基础。

大地电磁测深一般要测量相互正交的两个水平电场Ex，Ey和相互正交的两个水平磁场Hx，Hy（MT测量过程中还要测量垂直磁场Hz）。

测量两个水平电场是用两对不极化电极，电极距一般为100～200米。

因为AMT和MT的天然电磁场信号较弱，应该采取措施避免测量电线晃动切割地球磁场产生的噪声。

测量磁场则是用两个相互正交的匝数很多的高导磁芯线圈。

MT/AMT/CSAMT波阻抗反演数据处理流程电磁场的测量是在时间域进行的，再用傅里叶变换将测量信号转换为频率域信号。

测量电磁场信号的采样时间间隔应使截止频率高于所需的最高频率，采样时窗宽度应大于所需的最低频率对应的周期。

为了避免数据量太大，当需要测量的频带范围较宽时，一般分为几个频段采样，并分段作傅里叶变换。

测量电磁场的频率范围应使最高频率对应的穿透深度为所需探测的第一层厚度的几分之一，最低频率对应的穿透深度为最大勘探深度的数倍。

为了去除局部电磁场的影响，现在实际测量中采用所谓的“远参考系统”，除测点外，还在距离测点数十公里以外的地方设立一个参考点，同时进行测量。

谈物探技术的电磁测深法所谓人工源频率测深指得是由发送装置分别发送不同频率的电磁信号，然后在另一个地点放置接收装置，用来逐个测量这些信号。

通过对测量出的这些数据进行处理和分析，能够达到了解测点垂向电性结构的目的。

而以脉冲形式发出信号的时间域电磁测深方式，则是通过对不同时刻采样数据的分析，以达到了解测点垂向电性结构的目的。

在此，我们仅讨论人工源的频率测深方法，以求给研究者提供借鉴和参考。

一、解析频率测深的基本原理我们知道，电磁波的趋肤深度是和频率的平方根成反比的，在不均匀的大地条件下，电磁波遵循的总规律始终是其穿透深度随着频率的降低而增加。

假如利用计算大地的视电阻率来界定，则较高频率所反映出的结果是较浅范围内的地电结构信息，相反较低频率所反映出来的结果则是较深范围内的地电结构信息。

在我们将频率测深和直流电阻率测深这两个方式相对比时，我们会发现，在直流电阻率测深中，通过逐步加大电极距AB/2能够达到增加探测深度的目的，而此时频率测深中电极距始终是保持不变的，它会通过逐渐降低工作频率来达到增加探测深度这一目的。

很显然，变化极距不如变换频率简单易行，因此我们可以说，频率测深的工作效率要比直流电阻率测深更高。

在工作频率足够低的到时候，可以达到数公里或更大频率测深的探测深度，而在直流电阻测深时，这种效果是很难达到的。

不仅如此，直流电阻率测深还会受到地域条件的限制，比如冻土带、沙漠、基岩出露地带等地方，这种方法是无法实行的，此时电磁测深就能发挥作用了，因为在这个时候，电磁测深能够采用磁偶极子发射方式，且高阻层无法对电磁波构成屏蔽。

二、关于远区频率测深的曲线1.频率测深远区曲线（二层断面）通过二层断面的频率测深远区曲线，我们可以发现：（1）在λ1/h1P1，则Pw的曲线会单调上升，呈现G型，同时趋于接近P2值。

如果P2P3；H型是P 1>P2P2>P3。

三、电磁测深曲线存在的等值现象与肿瘤电阻率测深相同的是，电磁测深曲线也是存在等值现象的，这种等值现象的出现，是由于实际观测中总是存在的误差造成的。

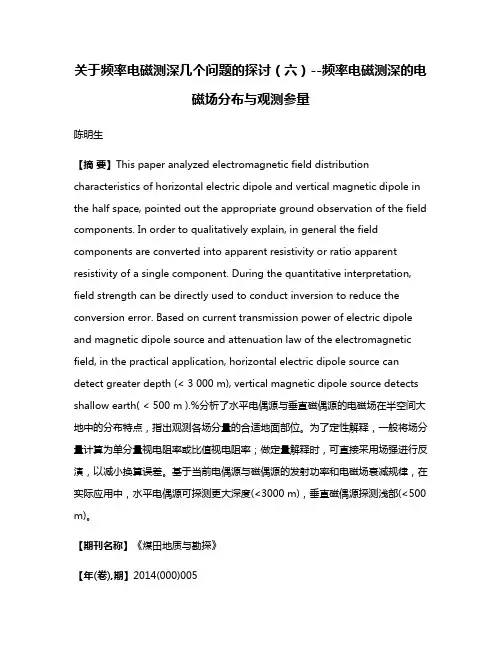

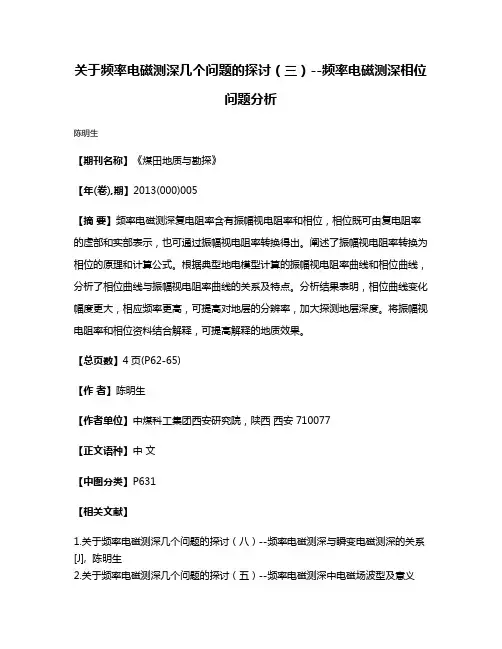

关于频率电磁测深几个问题的探讨（六）--频率电磁测深的电磁场分布与观测参量陈明生【摘要】This paper analyzed electromagnetic field distribution characteristics of horizontal electric dipole and vertical magnetic dipole in the half space, pointed out the appropriate ground observation of the field components. In order to qualitatively explain, in general the field components are converted into apparent resistivity or ratio apparent resistivity of a single component. During the quantitative interpretation, field strength can be directly used to conduct inversion to reduce the conversion error. Based on current transmission power of electric dipole and magnetic dipole source and attenuation law of the electromagnetic field, in the practical application, horizontal electric dipole source can detect greater depth (< 3 000 m), vertical magnetic dipole source detects shallow earth( < 500 m ).%分析了水平电偶源与垂直磁偶源的电磁场在半空间大地中的分布特点，指出观测各场分量的合适地面部位。

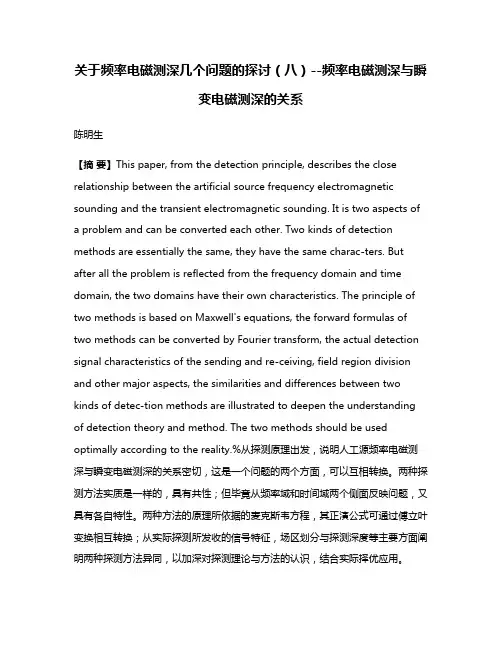

关于频率电磁测深几个问题的探讨（八）--频率电磁测深与瞬变电磁测深的关系陈明生【摘要】This paper, from the detection principle, describes the close relationship between the artificial source frequency electromagnetic sounding and the transient electromagnetic sounding. It is two aspects of a problem and can be converted each other. Two kinds of detection methods are essentially the same, they have the same charac-ters. But after all the problem is reflected from the frequency domain and time domain, the two domains have their own characteristics. The principle of two methods is based on Maxwell's equations, the forward formulas of two methods can be converted by Fourier transform, the actual detection signal characteristics of the sending and re-ceiving, field region division and other major aspects, the similarities and differences between two kinds of detec-tion methods are illustrated to deepen the understanding of detection theory and method. The two methods should be used optimally according to the reality.%从探测原理出发，说明人工源频率电磁测深与瞬变电磁测深的关系密切，这是一个问题的两个方面，可以互相转换。

频率域电磁法超深管道探测的应用及探讨钟梁;李孟龙【摘要】随着非开挖管线施工技术的广泛应用,地下管道埋设深度越来越大,超深管道的探测逐渐成为城市物探的一个热点和难点.结合澳门某海底航油管道探测的实例,对频率域电磁法超深管道探测进行了分析探讨.本项目数据采集和拟合反演过程中有不少值得深入探讨的问题,如数据采集时为什么应该采集基本场的水平分量,采用拟合反演进行管道定深有什么步骤、要遵循什么原则才能取得可靠的成果等.针对本项目的特殊情况,探测过程中先后采用了感应激发法、单端充电法等不同激发方式,对采集到的数据进行拟合反演,最终成功实现了对目标管道的定位定深.【期刊名称】《工程地球物理学报》【年(卷),期】2019(016)004【总页数】8页(P530-537)【关键词】频率域电磁法;超深管道;感应激发;单端充电;拟合反演【作者】钟梁;李孟龙【作者单位】广东省华南工程物探技术开发总公司,广东广州510010;广东省华南工程物探技术开发总公司,广东广州510010【正文语种】中文【中图分类】P631.31 引言随着非开挖管线施工技术的广泛应用，地下管道埋设深度越来越大，一般而言采用常规的手段进行管线探测的有效探测深度不超过5 m，如何准确对埋深超过5 m的管道进行定位定深探测，为工程设计施工提供地下空间信息，逐渐成为了城市管线探测的热点与难点。

2004年方根显等采用ENVI磁力仪对超深管线进行了探测[1]，2005年陈军等使用地质雷达探测埋深较大的地下管线[2]，但磁法、地质雷达只是管线探测仪的补助手段，无定量计算的概念，不能用于常规管线深度探测。

李强等在2007年介绍了利用陀螺仪探测开口式超深地下管道的技术[3]，后来该技术被普遍应用于深度较大的管道探测工作中，但是直埋的油气、供水管道等无法具备开口式管道的条件，陀螺仪无法进入管道内部。

丁华等采用了高密度电法、瞬态瑞雷波、地震映像等方法对深埋管线进行了探测试验，但是这些方法无法避免分辨率过低的问题[4]。

专利名称：人工源时间频率电磁测深方法专利类型：发明专利
发明人：何展翔
申请号：CN03150098.6
申请日：20030801
公开号：CN1580818A
公开日：
20050216
专利内容由知识产权出版社提供
摘要：本发明实现了电磁测深勘探方法在频率域方法与时间域方法的统一。

通过激发和接收一系列频率(周期)脉冲，研究整个频谱的规律，同时研究每一个频率(周期)的信号衰减规律，从短周期到长周期，所反映的地下信息将逐步加深，对这些信息的叠加能提高勘探精度，而且时间域和频率域两者通过时频变换可以进行相互验证，大大地提高勘探精度。

特别是资料处理中可以有时间域和频率域两种处理手段，研究多种信息，提高勘探精度。

本发明是一种脉冲激发多样、采集多分量、研究多参数实现多勘探目标要求的新型高精度电磁测深法。

属于地球物理勘探方法，可以应用于具有电性差异的地下目标的勘探，主要应用于油气、矿产及地热资源勘探。

申请人：中国石油天然气集团公司,中国石油集团东方地球物理勘探有限责任公司
地址：北京市西城区六铺炕6号
国籍：CN
代理机构：北京市中实友知识产权代理有限责任公司
代理人：冯风
