1) 不归零制码（NRZ：Non-Return to Zero）原理：用两种不同的电平分别表示二进制信息“0”和“1”，低电平表示“0”，高电平表示“1”。
缺点： a 难以分辨一位的结束和另一位的开始；b 发送方和接收方必须有时钟同步；c 若信号中“0”或“1”连续出现，信号直流分量将累加。
2) NRZ-Inverted (NRZI)1改变：“1”为物理电平上的改变。
“0”为没有改变。
0改变：“0”为物理电平上的改变。
“1”为没有改变。
改变发生在当下位元的时钟脉冲前缘。
但是，NRZI 会有长串的0或1 位元出现，导致时脉回复有困难，可以使用一些编码技巧（例如游长限制）来解决。
曼彻斯特代码永远有时脉信号，但传输效率比NRZI 低。
NRZI 编码被用于磁带的录音、CD的刻录和标准USB的传讯。
3) 曼彻斯特码（Manchester），也称相位编码原理：每一位中间都有一个跳变，从低跳到高表示“0”，从高跳到低表示“1”。
优点：克服了NRZ码的不足。
每位中间的跳变即可作为数据，又可作为时钟，能够自同步。
缺点：带宽利用率低，只有50%。
如10M以太网，有效带宽是10M，但实际占用带宽却有20M.4) 差分曼彻斯特码（Differential Manchester）原理：每一位中间都有一个跳变，每位开始时有跳变表示“0”，无跳变表示“1”。
位中间跳变表示时钟，位前跳变表示数据。
优点：时钟、数据分离，便于提取。
5) MLT-3在100BASE-TX网络中采用MLT-3传输方式。
为Crescendo Communications公司（1993年被CIsco 公司并购）所发明的基带传输技术，相传Mario Mazzola、Luca Cafiero与Tazio De Nicolo三人共同开发此项技术，因此命名为“MLT-3”。
MLT-3在多种文献中解释为多阶基带编码3或者三阶基带编码。
就三阶而言，信号通常区分成三种电位状态，分别为：“正电位”、“负电位”、“零电位”。

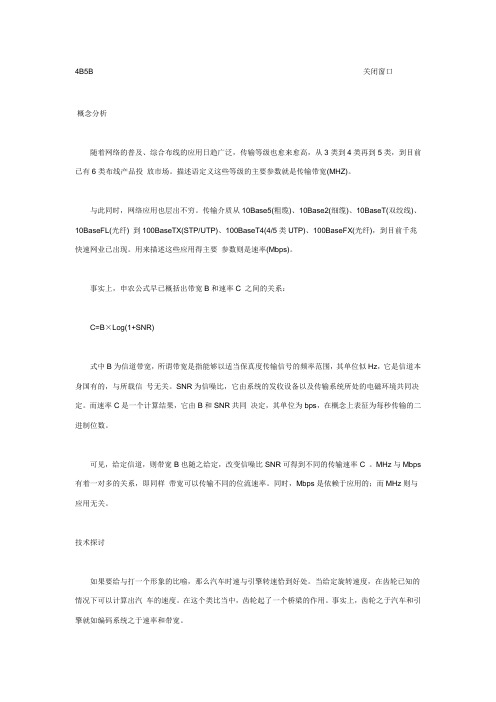

4B5B关闭窗口概念分析随着网络的普及、综合布线的应用日趋广泛，传输等级也愈来愈高，从3类到4类再到5类，到目前已有6类布线产品投放市场。
