增量式编码器的A.B.Z编码器A、B、Z相及其关系TTL编码器A相，B相信号，Z相信号,U相信号，V相信号，W相信号，分别有什么关系？对于这个问题的回答我们从以下几个方面说明：编码器只有A相、B相、Z相信号的概念。
所谓U相、V相、W相是指的电机的主电源的三相交流供电，与编码器没有任何关系。
“A相、B相、Z相”与“U相、V相、W相”是完全没有什么关系的两种概念，前者是编码器的通道输出信号；后者是交流电机的三相主回路供电。

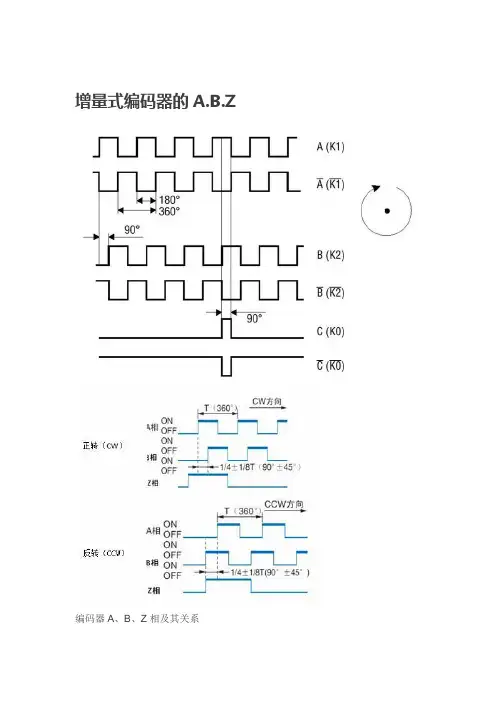

而编码器的A相、B相、Z相信号中，A、B两个通道的信号一般是正交（即互差90°）脉冲信号；而Z相是零脉冲信号。
详细来说，就是——一般编码器输出信号除A、B两相（A、B两通道的信号序列相位差为90度）外，每转一圈还输出一个零位脉冲Z。
当主轴以顺时针方向旋转时，输出脉冲A通道信号位于B通道之前；当主轴逆时针旋转时，A通道信号则位于B通道之后。
从而由此判断主轴是正转还是反转。
另外，编码器每旋转一周发一个脉冲，称之为零位脉冲或标识脉冲（即Z相信号），零位脉冲用于决定零位置或标识位置。
要准确测量零位脉冲，不论旋转方向，零位脉冲均被作为两个通道的高位组合输出。
由于通道之间的相位差的存在，零位脉冲仅为脉冲长度的一半。
带U、V、W相的编码器，应该是伺服电机编码器A、B相是两列脉冲，或正弦波、或方波，两者的相位相差90度，因此既可以测量转速，还可以测量电机的旋转方向Z相是参考脉冲，每转一圈输出一个脉冲，脉冲宽度往往只占1/4周期，其作用是编码器自我校正用的，使得编码器在断电或丢失脉冲的时候也能正常使用。
ABZ是编码器的位置信号，UVW是电机的磁极信号，一般用于同步电机； AB对于TTL/HTL编码器来说，AB相根据编码器的细分度不同，每圈有很多个，但Z相每圈只有一个；UVW磁极信号之间相位差是120度，随着编码器的角度转动而转动，与ABZ 之间可以说没有直接关系。
/#############################################################编码器A+A-B+B-Z+Z-怎么用分别代表什么意思？这种编码器的输出方式为长线驱动（line driver），其中A+A-B+B-Z+Z-为输出的信号线，增量编码器给出两相方波，它们的相位差90°（电气上），通常称为A通道和B通道。
其中一个通道给出与转速有关的信息，与此同时，通过两个通道信号进行顺序对比，得到旋转方向的信息。
还有一个特殊信号称为Z或零通道，该通道给出编码轴的绝对零位，此信号是一个方波与A通道方波的中心线重合。
A+,A-为互补信号，B+,B-为互补信号,Z+,Z-为互补信号；长线驱动线路用于电气受干扰或编码器与接收系统之间是长距离的工作环境。
数据的发送和接收在两个互补的通道中进行。
所以，干扰受到抑制（干扰是由电缆或相邻设备引起的）。
这种干扰叫做“共模干扰”，因为他们的产生原于一个公共点：系统接地点。
此外，长线驱动发送和接收信号是以“差动方式”进行的。
或者说，它的工作原理是在互补通道间的电压差上传达。
因此可以有效地抑制对它的共模干扰。
这种传送方式在采用5伏电压时可认为与RS422兼容，而且供电电源可达24伏特。
使用线性驱动编码器时，需要和线性的计数模块相连接，运动控制卡（PG 卡），在控制卡上直接有相对应的接口ABB-ASM1的变频器，有专门的运动控制卡。
A,B相是计数相，它们计数时脉冲是一样多的，只是相位相差90°，用B相超前或是滞后A相90°来判断正反转. Z相是计圈相，编码器每旋转360°，发一个脉冲，一般用在绝对位置控制中名称：无刷伺服电机100W详细资料：特性杰美康无刷伺服电机是一种低成本无刷伺服电机，其配套MCAC506、MCAC706、MCAC808伺服驱动时，可让用户以接近步进系统的价格享受到交直流伺服的性能。
JSF系列：产品额定转速3000rpm,低速可达1rpm，具有运行噪音小、电机发热低的优点。
电机编码器为1000线（4000脉冲/转）,可实现高速度、高精度、低噪音、低发热、低成本效果。
JSFM系列电机：采用法兰盘，与57步进电机安装尺寸兼容, 57JSF系列采用圆型端盖，适用于特殊用途。
编码器选型必须了解的五个参数脉冲数（每转输出脉冲数P / R）；信号输出形式（信号路数及信号输出形式）；电源电压（5～12V为低电压，12～24为高电压）；轴径（mm）；外型尺寸（mm）。
（例：用户要求订购100脉冲、三路信号长线驱动器输出、电压5V、轴径6mm、外形尺寸38mm的，则我们编码器的型号为****)光电编码器安装与使用◇机械方面实心轴类1．编码器轴与用户端输出轴之间采用弹性软连接，以避免因用户轴的串动、跳动而造成编码器轴系和码盘的损坏。
2．安装时请注意允许的轴负载。
3．应保证编码器轴与用户输出轴的不同轴度＜0.20mm，与轴线的偏角＜1.5°。
4．安装时严禁敲击和摔打碰撞，以免损坏轴系和码盘。
空心轴类1．要避免与编码器刚性连接，应采用板弹簧。
2．安装时编码器应轻轻推入被套轴，严禁用锤敲击，以免损坏轴系和码盘。
3．长期使用时，请检查板弹簧相对编码器是否松动；因定编码器的螺钉是否松动。
◇电气方面1．接地线应尽量粗，一般应大于φ3。
2．编码器的输出线彼此不要搭接，以免损坏输出电路。
3．编码器的信号线不要接到直流电源上或交流电流上，以免损坏输出电路。
4．与编码器相连的电机等设备，应接地良好，不要有静电。
5．配线时应采用屏蔽电缆。
6．开机前，应仔细检查，产品说明书与编码器型号是否相符，接线是否正确。
7．长距离传输时，应考虑信号衰减因素，选用输出阻抗低，抗干扰能力强的输出方式。
8．避免在强电磁波环境中使用。
/################################################################################## #####/绝对型编码器：每个位置变化都产生一个固定的代码。
绝对型旋转编码器具有断电记忆功能，即断电后当前位置被记下来，无需在复电工作时重新寻找参考位增量型编码器：通过轴的旋转产生一系列的脉冲信号。
运动速度由一定时间内所产生的脉冲信号决定。
脉冲信号输出可与计数器或PLC的输入模块相连，起到测量的目的。
/################################################################################## #########/一、光电编码器简介光电编码器是一种集光、机、电为一体的数字检测装置，它是一种通过光电转换，将输至轴上的机械、几何位移量转换成脉冲或数字量的传感器，它主要用于速度或位置（角度）的检测。
具有精度高、响应快、抗干扰能力强、性能稳定可靠等显著的优点。
按结构形式可分为直线式编码器和旋转式编码器两种类型。
旋转编码器主要由光栅、光源、检读器、信号转换电路、机械传动等部分组成。
光栅面上刻有节距相等的辐射状透光缝隙，相邻两个透光缝隙之间代表一个增量周期；分别用两个光栅面感光。
由于两个光栅面具有90°的相位差，因此将该输出输入数字加减计算器，就能以分度值来表示角度。
它们的节距从光电编码器的输出信号种类来划分，可分为增量式和绝对值式两大类。
旋转增量式编码器转动时输出脉冲，通过计数设备来知道其位置，当编码器不动或停电时，依靠计数设备的内部记忆来记住位置。
这样，当停电后，编码器不能有任何的移动；当来电工作时，编码器输出脉冲过程中，也不能有干扰而丢失脉冲，不然，计数设备记忆的零点就会偏移，而且这种偏移的量是无从知道的，只有错误的生产结果出现后才能知道。
绝对编码器光码盘上有许多道刻线，每道刻线依次以2线、4线、8线、16线……编排，这样在编码器的每一个位置，通过读取每道刻线的通、暗，获得一组从2的零次方到2的n-1次方的唯一的2进制编码(格雷码)，这就称为位绝对编码器。
这样的编码器是由码盘的机械位置决定的，它不受停电、干扰的影响。
绝对编码器由机械位置决定的每个位置的唯一性，它无需记忆，无需找参考点，而且不用一直计数，什么时候需要知道位置，什么时候就去读取它的位置。
这样，编码器的抗干扰特性、数据的可靠性大大提高了。
由于绝对编码器在定位方面明显地优于增量式编码器，已经越来越多地应用于工业控制定位中。
编码器信号输出有并行输出、串行输出、总线型输出、变送一体型输出等输出形式。
串行输出是时间上数据按照约定，有先后输出；空间上，所有位数的数据都在一组电缆上(先后)发出。
这种约定称为“通讯协议”，其连接的物理形式有RS232、RS422(TTL)、RS485等。
串行输出连接线少，传输距离远，可靠性就大大提高了，但传输速度比并行输出慢。
对于绝对编码器，信号并行输出是时间上数据同时发出：空间上，每个位数的数据各占用一根线缆。
对于位数不高的绝对编码器，一般就直接以此形式输出数码，可直接进入PLC或上位机的I／O接口。
这种方式输出即时，连接简单。
但是，对于位数较多的绝对编码器，有许多芯电缆，由此带来工程难度和诸多不便、降低了可靠性。
因此，在绝对编码器多位数输出一般不采用并行输出型，而是选用串行输出或总线型输出。
二、光电编码器的分类按测量方式的分类：旋转编码器直尺编码器按编码方式的分类：绝对式编码器增量式编码器混合式编码器三、光电编码器的应用近十几年来，光电编码器发展为一种成熟的多规格、高性能的系列工业化产品，在数控机床、机器人、雷达、光电经纬仪、地面指挥仪、高精度闭环调速系统、伺服系统等诸多领域中得到了广泛的应用。
旋转编码器是用来测量转速的装置，光电式旋转编码器通过光电转换，可将输出轴的角位移、角速度等机械量转换成相应的电脉冲以数字量输出（REP）。
它分为单路输出和双路输出两种。
技术参数主要有每转脉冲数（几十个到几千个都有），和供电电压等。
单路输出是指旋转编码器的输出是一组脉冲，而双路输出的旋转编码器输出两组A/B相位差90度的脉冲，通过这两组脉冲不仅可以测量转速，还可以判断旋转的方向。
编码器如以信号原理来分可分为增量脉冲编码器:SPC绝对脉冲编码器:APC两者一般都应用于速度控制或位置控制系统的检测元件.信号输出:信号输出有正弦波（电流或电压）,方波（TTL、HTL）,集电极开路（PNP、NPN）,推拉式多种形式，其中TTL为长线差分驱动（对称A,A-;B,B-;Z,Z-）,HTL也称推拉式、推挽式输出，编码器的信号接收设备接口应与编码器对应。
信号连接—编码器的脉冲信号一般连接计数器、PLC、计算机，PLC和计算机连接的模块有低速模块与高速模块之分，开关频率有低有高。
如单相联接，用于单方向计数，单方向测速。
