SD卡模块应用手册

sd卡读写模块的用法
SD卡读写模块是一种用于读写SD卡存储设备的模块。

它通常通过SPI或SDIO接口与主控制器（如单片机、开发板等）连接，并提供读
取和写入SD卡的功能。

使用SD卡读写模块的步骤如下：
1.初始化：通过控制模块的引脚，配置SPI或SDIO接口的工作模
式和相关参数。

2.卡插入检测：通过检测SD卡插槽的接触状态，确定是否插入了SD卡。

3.卡初始化：对SD卡进行初始化操作，包括发送命令和接收响应，以确认SD卡的类型和性能等信息。

4.数据读取：发送读取命令和地址，接收SD卡返回的数据。

5.数据写入：发送写入命令和地址，将数据写入SD卡的指定块位置。

在使用SD卡读写模块时，我们还可以拓展以下几个方面：
1.多线程读写：通过同时使用多个SPI或SDIO接口，实现多个线程同时读写SD卡，提高数据传输速度。

2. SD卡文件系统：在SD卡中创建文件系统（如FAT32），将数据按照文件的形式进行存储和管理，提供更加灵活和高效的数据存储方式。

3.数据加密：将敏感的数据进行加密后再写入SD卡，防止数据泄露和篡改。

4.文件压缩：在将数据写入SD卡之前，使用压缩算法（如ZIP）对数据进行压缩，减小存储空间占用。

5.数据校验：在读取或写入数据时，进行校验（如CRC校验）以确保数据的完整性和准确性。

总之，SD卡读写模块的使用方式可以根据具体需求进行拓展，以实现更多功能和提升性能。

了解您的手机飞利浦将不断力争改善产品性能并确保该用户指南的准确性。

因为手机软件版本的更新，本手册中的某些内容可能与您的手机有所差异。

飞利浦保留修改本用户指南的权利，如有更改，恕不另行通知。

请以手机实际操作为准。

主屏幕耳机右软键挂断、取消和开/关机键左软键导航键/确认键接听键充电/USB 接口待机屏待机屏由以下部分组成：按键了解主要按键如何操作。

功能(拨号拨打或接听电话。

,确认及导航键选择或确认菜单功能。

)挂机/退出/开关机结束通话; 返回待机屏;长按开启/关闭手机。

L 左软键选取屏幕上的对应选项。

R右软键选取屏幕上的对应选项。

*键盘锁在待机屏，长按*锁定键盘;或先按L ，再按* 锁定键盘或为键盘 解锁。

图标行快捷菜单图标与符号了解显示屏上显示的图标。

静音来电时手机会静音。

振动来电时手机会振动。

电池指示条显示电量状态。

短信您收到一条新短信。

未接电话您有一个未接电话。

耳机耳机已接连到手机。

GSM网络手机已连接到GSM 网络。

指示条越多，接收质量越好。

GPRS连接手机已连接到GPRS网络。

第一次使用安装与充电首次使用手机时，如何安装SIM卡及给手机充电。

插入SIM卡234为电池充电新电池已部分充电，手机屏幕上的电池图标表示电量状态。

插入Micro SD卡(存储卡)提示：•充电时，您仍可以使用手机。

•电池完全充电后，将充电器继续连接在手机上不会损坏电池。

如需关闭充电器，应将其从电源上拔下。

因此，请选择易于您插拔的插座。

•如果您几天内都不会使用手机，建议您取出电池。

•如果已完全充电的电池搁置不用,电池本身在一段时间后,会因自放电而处于无电压或低电压状态。

•新电池或长时间未使用的电池,需要较长时间充电。

您可在手机中插入Micro SD卡以 扩展手机存储容量。

将Micro SD卡与卡槽对齐并放入卡槽。

使用您的手机如何拨打电话拨出电话1输入电话号码。

2按(拨打该号码。

3按)挂机。

提示：•如需拨打国际长途电话，长按0输入国际前缀“+”。

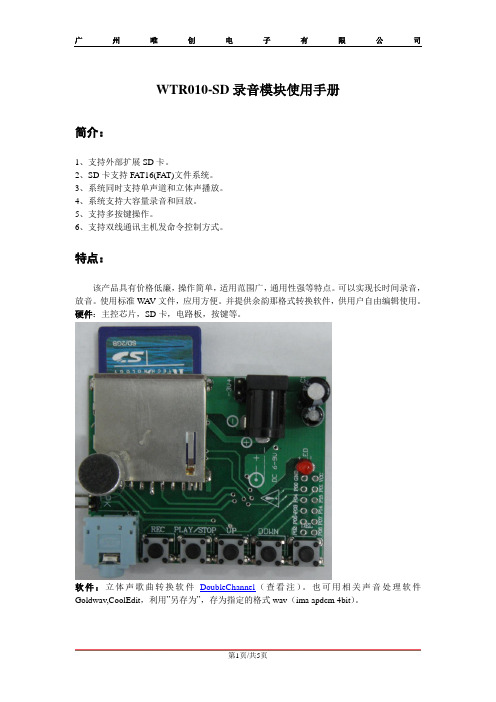

WTR010-SD录音模块使用手册简介：1、支持外部扩展SD卡。

2、SD卡支持FAT16(FAT)文件系统。

3、系统同时支持单声道和立体声播放。

4、系统支持大容量录音和回放。

5、支持多按键操作。

6、支持双线通讯主机发命令控制方式。

特点：该产品具有价格低廉，操作简单，适用范围广，通用性强等特点。

可以实现长时间录音，放音。

使用标准W A V文件，应用方便。

并提供余韵那格式转换软件，供用户自由编辑使用。

硬件：主控芯片，SD卡，电路板，按键等。

软件：立体声歌曲转换软件DoubleChannel（查看注）。

也可用相关声音处理软件Goldwav,CoolEdit，利用”另存为”，存为指定的格式wav（ima apdcm 4bit）。

功能：功能：1、支持外部扩展SD卡，SD卡容量从128M~2G Byte。

2、SD卡支持FAT16(FAT)文件系统，可以通过读卡器和笔记本电脑相应SD卡接口将资料写入或删除。

不支持文件夹识别，只支持到根目录。

SD卡总共可放置511个文件。

3、系统同时支持单声道和立体声播放，同时支持AD4（ADPCM）、W AV(ADPCM)语音格式播放。

各语音格式的采样率上限如下：AD4和W A V(ADPCM)单通道播放频率上限为32KAD4和W A V(ADPCM)双通道播放频率上限为22K4、SD卡存放文件名规则：所有声音文件，四位数字顺序编号，录音文件自动在数字前加“REC”。

5、按键模式及相关口线功能说明：关于按键：长按，按住按键约3秒，短按，按一下按键，立即松开。

BEEP：嘀声，BEEP2表示嘀2声。

模块上电：SD初始化成功BEEP1，不成功BEEP3。

P01：录音键（REC），长按BEEP1开始录音，录音时短按BEEP2，并结束录音。

P02：播放/停止（PLAY/STOP），短按，当前正在播放，则停止播放，当前在录音或空闲，则结束录音，开始播放当前段号。

P03：前翻（UP，短按，播放前一首曲目，如：当前段号为0005，短按则播放0004段。

SD卡读写模块是一种使单片机能够读写SD卡/TF卡的模块，它可以帮助单片机实现大容量存储方案。

该模块内置文件系统，可直接进行文件读写操作，适用于单片机系统。

使用SD卡读写模块时，需要了解其用法和操作。

1. 连接SD卡：将SD卡插入SD卡读写模块的卡槽中，确保卡槽与SD卡之间的接触良好。

2. 连接单片机：将SD卡读写模块与单片机相连接。

通常，SD卡读写模块会提供标准的SPI接口或MMC接口与单片机相连。

根据单片机的接口类型和SD卡读写模块的接口类型，选择合适的连接方式。

3. 初始化模块：在程序中调用SD卡读写模块的初始化函数，对模块进行初始化。

初始化过程中，模块会自动检测SD卡的类型和容量，并配置相应的操作模式。

4. 文件操作：通过调用SD卡读写模块的文件操作函数，实现文件的创建、删除、读取、写入等操作。

例如，可以使用open()函数打开一个文件，使用read()函数读取文件内容，使用write()函数写入文件内容，使用close()函数关闭文件。

5. 目录操作：通过调用SD卡读写模块的目录操作函数，实现目录的创建、删除、遍历等操作。

例如，可以使用mkdir()函数创建一个目录，使用rmdir()函数删除一个目录，使用opendir()函数打开一个目录，使用readdir()函数读取目录下的一个文件，使用closedir()函数关闭目录。

6. 卡操作：通过调用SD卡读写模块的卡操作函数，实现SD卡的格式化、挂载、卸载等操作。

例如，可以使用format()函数格式化SD卡，使用mount()函数挂载SD卡，使用umount()函数卸载SD卡。

需要注意的是，不同的SD卡读写模块可能具有不同的功能和操作方式，因此在使用时需要参考相应的模块手册或开发指南。

同时，为了提高程序的稳定性和可维护性，建议使用模块提供的函数进行操作，而不要直接操作SD卡的底层寄存器。

SD 模块用户操作手册概述SD(Secure Digital)模块是一种存储卡，它通常用于存储音频、视频、文档、图像等多媒体文件。

SD模块支持多种文件系统，如FAT16、FAT32等。

SD模块可通过SD卡读卡器与计算机通信。

本文档介绍了如何使用SD模块。

在使用本文档之前，您需要了解一些计算机基础知识，如文件、文件系统等。

第一步：插入SD卡将SD卡插入SD卡读卡器，并将SD卡读卡器插入计算机的USB接口。

如果您的计算机已经配备了SD卡读卡器，则可以直接将SD卡插入计算机的SD卡槽中。

第二步：创建文件系统要使用SD卡，必须先创建文件系统。

您可以使用Windows的磁盘管理工具或第三方工具来创建文件系统。

使用磁盘管理工具创建文件系统使用磁盘管理工具创建文件系统的步骤如下：1.打开Windows的磁盘管理工具。

在Windows Vista及更高版本中，您可以在控制面板中找到该工具。

在Windows XP中，您可以通过选择“开始”菜单上的“运行”，并输入“diskmgmt.msc”来打开它。

2.选择您的SD卡。

根据您的SD卡的大小和名称，通常会在磁盘管理工具中显示为“可移动设备”或“未分配空间”。

3.为SD卡创建新分区。

单击右键，并选择“新建简单卷”，然后按照向导完成分区创建。

4.使用FAT文件系统格式化新分区。

您还可以选择使用其他文件系统格式化新分区。

但是，FAT文件系统是与SD卡兼容的最常见文件系统之一。

使用第三方工具创建文件系统除了Windows的磁盘管理工具之外，您还可以使用其他第三方工具来创建SD 卡文件系统。

例如，您可以使用MiniTool Partition Wizard等工具来创建和格式化您的SD卡分区。

第三步：使用SD卡安装完文件系统后，您就可以开始使用您的SD卡了。

您可以将文件复制到SD 卡中，或者从SD卡中读取文件。

您可以将SD卡插入计算机的SD卡槽中，在Windows资源管理器中访问。

1 SD卡Secure Digital Card基于FLASH存储单元的卡它是专为安全性高、容量大、高性能目的设计的。

SD框图如图1-1所示图1-1 SD卡不但有大容量存储单元还集成有智能控制器来实现接口协议管理、安全性能、版权保护盒ECC校验等。

特点高达2GB容量、SD卡协议兼容、SPI模式控制、版权保护、密码保护SD卡通讯方式SD 6线通讯clk、cmd、D0—3 数据出错保护传送单块、多块数据传送SPI 3线串行总线clk、DI、DO 可选的非数据保护传送单块、多块数据传送读写次数性能SD卡数据读次数不受限无限次每扇区写100000次SD Mode: SD模式下多卡的识别SD卡模式是单主机多从机模式clk和power线共用识别过程如下主机分别使能各个卡自己的cmd线各个卡的CID寄存器是事先编程好的它是一个用在卡识别过程中唯一数字主机能使用READ_CID命令读取CID寄存器的值主机只能读而不能写。

内部上拉的DAT3脚可以用来进行卡插入的侦测在数据传输过程中可以将上拉电阻断开使用ACMD42。

Card Status存储在一个32bit的寄存器中它被当做命令应答的数据区来发送它包含卡当前的状态及上一个命令的完成代码可以通过SEND_STATUS命令读取。

SD_Status存储在512bit的寄存器中当发送命令SD_STATUSACMD13时它被当做一块数据块来发送。

存储空间阵列分区如图1-2所示数据传输的基本单元式byte 面向块的命令2 Block块大小就是发送块传输命令时传输的数据字节数大小可变也可以固定块的大小及编程存储在CSD寄存器中。

图1-2 一次擦除单元的粒度一般与面向块命令不同Sector这是和擦除命令有关的单元每个设备扇区的大小事固定的扇区的大小信息存储在CSD寄存器中。

具有写保护的卡WP Group拥有独立写保护的最小单元Its size is the number of groups which will be write protected by one bit每张卡WP Group的大小也是固定的大小信息存在CSD中。
