35kV输电线路防雷措施发布时间：2022-08-17T06:53:08.324Z 来源：《福光技术》2022年17期作者：郭晓东[导读] 雷击是导致高压线路跳闸停电事故的最重要因素，雷击线路还会产生雷电过电压波，经过高压线路输入到变电所，严重危害变电所设备安全运行。

因此，输电线路的雷击过电压及其防护问题不容忽视。

加强高压输电线路的防雷措施可以有效减少输电线路遭遇雷击导致跳闸的概率，是保障电力系统安全稳定运行的重要环节。

长庆油田分公司清洁电力开发项目部陕西省西安市 717600摘要：雷击是导致高压线路跳闸停电事故的最重要因素，雷击线路还会产生雷电过电压波，经过高压线路输入到变电所，严重危害变电所设备安全运行。

因此，输电线路的雷击过电压及其防护问题不容忽视。

加强高压输电线路的防雷措施可以有效减少输电线路遭遇雷击导致跳闸的概率，是保障电力系统安全稳定运行的重要环节。

关键词：输电线路；防雷；感应雷电压一、35kV输电线路雷击问题形成的原因1.1雷击地面问题形成原因雷击地面造成电网跳闸的主要原因是因为产生雷击感应的电压，针对35kV以及以下输电线路来说是很大的，在此基础之上自然也就会引发线路跳闸的问题。

之所以会产生感应电压是因为雷击大地问题发生的基础上会使线路相互之间产生感应过电压，但是笔者提及的这种感应过电压对高压输电线路并不会造成很大的影响。

1.2雷击电线杆雷击电线杆一般情况之下是在荒野当中发生的，电线杆的高度是要比周围的地势高出一些的，在此基础之上更为容易受到雷击放电问题的影响，自然也就会引发雷击问题；雷击电线杆的情况之下是会产生过大的电流，除去一小部分经由电线杆之上的避雷针进行倒流之外，其余的就是在对杆塔以及附属接地电阻具体构成结构加以一定程度的应用的基础上进入到大地当中，从而也就会在接地电阻领域中产生巨大的电压降，引发超出杆塔绝缘子串50%的放电电压的基础上是会引发绝缘子闪络问题以及反击过电压问题，在此基础之上自然也就会引发跳闸这样一种问题。

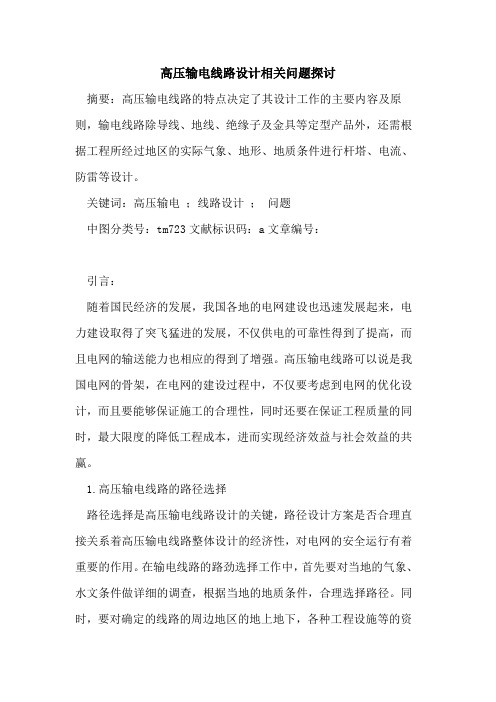

高压输电线路设计相关问题探讨摘要：高压输电线路的特点决定了其设计工作的主要内容及原则，输电线路除导线、地线、绝缘子及金具等定型产品外，还需根据工程所经过地区的实际气象、地形、地质条件进行杆塔、电流、防雷等设计。

关键词：高压输电；线路设计；问题中图分类号：tm723文献标识码：a文章编号：引言：随着国民经济的发展，我国各地的电网建设也迅速发展起来，电力建设取得了突飞猛进的发展，不仅供电的可靠性得到了提高，而且电网的输送能力也相应的得到了增强。

高压输电线路可以说是我国电网的骨架，在电网的建设过程中，不仅要考虑到电网的优化设计，而且要能够保证施工的合理性，同时还要在保证工程质量的同时，最大限度的降低工程成本，进而实现经济效益与社会效益的共赢。

1.高压输电线路的路径选择路径选择是高压输电线路设计的关键，路径设计方案是否合理直接关系着高压输电线路整体设计的经济性，对电网的安全运行有着重要的作用。

在输电线路的路劲选择工作中，首先要对当地的气象、水文条件做详细的调查，根据当地的地质条件，合理选择路径。

同时，要对确定的线路的周边地区的地上地下，各种工程设施等的资料进行完全的收集与调研，要在多条线路中选择一条最优化，最可靠的线路。

高压输电线路的路径选择首先要有效避开气象、水文等不良地段，使电网工程对自然灾害的抵抗能力不断增强；其次，要避开那些可能给高压线路造成危险的设施，降低线路规划给地方设施造成的不良影响；第三，一定要避开采矿区，给高压线路的安全运行提供有力的条件。

与此同时，高压线路工程尽量与已建成的电力线并行，避免相互交叉，是建设的成本降低。

当然，高压输电线路的设计还需要做好其对环境影响的评价，以及地质灾害评估，文物调查等前期工作，只有各种评估都合格以后才可以进行施工。

2.高压线路电流差动保护的设计高压输电线路保护，直接影响电力系统的安全经济运行。

探索新的保护原理和设计方法，以提高输电线路保护的性能，是高压输电线路保护研究领域中的一个重要课题。

35kV输电线路雷击跳闸分析及预防措施摘要：近几年来，因雷电而引发的输电线路掉落以及跳闸问题频频出现，不仅大大影响了用电设备运行的安全性，同时也在很大程度上对人们的日常工作生活造成了不良影响。

根据相关资料显示，全国各地每年都会发生多起因雷击造成的线路掉落和跳闸问题。

前几年，这一现象主要集中于山区，近些年则表现出了向平原地区转移的发展趋势。

可以说，雷击已成为影响输变电线路运行安全性和稳定性的主要因素。

关键词：35kV；输电线路；雷击跳闸；预防措施1 35kV输电线路运行的现状及雷击跳闸的类型1.1 35kV输电线路运行的现状35kV输电线路是电力系统中非常重要的组成部分，从目前情况来看，35kV输电线路运行过程中还存在如下几方面较为薄弱的环节：很大一部分35kV输电线路运行的时间过长，线路存在严重老化的问题，有些输电线路运行时间达到10年以上，甚至有的运行了30年以上，非常不利于线路运行的安全性和稳定性；某些输电线路没有进行避雷线的架设，缺少避雷线的屏蔽作用，这就造成了杆塔和线路全都暴露在雷电的打击范围内；一般情况下35kV 输电线路都只装设3~4片的绝缘子，这就造成线路的抗雷击能力比较低，不管是哪种雷击方式（主要有反击雷、感应雷以及绕击雷等等）都非常容易造成跳闸问题；对于输电线路来说，绝大部分都是布设在相对偏远的地区，例如山顶、半山坡以及丘陵地区相对比较突出的点，这些位置都非常容易遭到雷电的打击，从而引发跳闸事故。

1.2雷击跳闸的类型1.2.1反击类跳闸其主要特点为：故障点的接地电阻不符合标准要求，故障点主要是一基多相或者多基多相，在发生跳闸故障时在故障点会出现比较大的雷电流，一般情况下故障相是水平排列的中相或者垂直排列的中、下相。

1.2.2绕击类跳闸其主要特点为：输电线路架设有架空避雷线，故障点的接地电阻符合标准要求，故障点属于单基单相或者相邻两基同相，在发生跳闸故障时在故障点会出现比较小的雷电流，故障点发生的位置大都是在山顶边坡等容易绕击的区域，故障相大都是水平排列的边相或者垂直排列的上相。

中国南方电网有限责任公司电力安全工作规程（编）Q/CSGQ/CSG510001-2023电力安全工作规程working regulations of power safety2023-07-03发布2023-09-01实施3术语和定义3.1低［电］压1kV及以下的电压等级。

3.2高［电］压1kV以上的电压等级。

3.3电力设施应用到电力系统中的发电、变电、输电、配电和供电有关设备的急称。

3.4电气设备包括交直流系统中所有的发电、输电、变电、配电设备，按照电压等级可分为高压设备和低压设备。

按照所属区域可分为厂站、高压线路和低压配电网设备。

3.5厂站发电厂、变电站、开关站、换流站、串补站以及高压配电设备所在区域的急称。

3.6厂站设备发电厂、变电站、开关站、换流站、串补站内的设备以及高压配电设备。

3.7运用中的电气设备全部带有电压、一部分带有电压或一经操作即带有电压的电气设备。

3.8运行设备实现指定电气或相关功能，并处于实时发电、输电、变电、配电和供电状态下的设备或设施。

3.9一个电气连接部分交流系统中，可用隔离开关与其他电气装置分开的部分：直流系统中，双极停用的换流变压器及所有高压直流设备等部分，或单极运行时停用极的换流变压器、阀厅、直流场设备、水冷系统（双极公共区域为运行设备）等部分。

3.10低压设备电气设备中电压等级在1kV及以下的设备及设施。

3.11高压设备电气设备中电压等级在1kV以上的设备及设施。

3.12高压配电设备IkV以上、20kV及以下，设置于配电站、开关站等室内或封闭空间内的，完成电力分配功能的电气装置。

包括室内配电站、箱式变电站、户外开关箱、小型开关站、中心开关站等电气装置及辅助设施。

3.13电力线路在电力系统内用于输配电的杆塔、导线、绝缘材料和附件组成的设施。

包括高压线路和低压线路。

3.14高压线路1kV以上的电力线路。

可分为高压输电线路和高压配电线路。

3.15高压输电线路35kV及以上的高压线路。

超高压输电线路的设计与电力损耗研究第一章：引言从古至今，电力传输一直是人们生产与生活不可或缺的重要基础设施。

然而，传统的输电线路存在着电能损耗大、线路占地面积大等问题。

超高压输电线路作为一种新兴的输电方式，以其低电力损耗、输送能力大等优势逐渐引起了人们的关注。

本文将重点探讨超高压输电线路的设计与电力损耗研究，以期为电力行业的发展提供参考和借鉴。

第二章：超高压输电线路的设计原理超高压输电线路通过提高输电电压，减少输电过程中的电流，从而降低输电线路的电阻损耗。

具体而言，超高压输电线路采用大截面的导线，具有较低的电阻和感抗，以减少电能损耗。

此外，超高压输电线路还采用导线串联方式，以增加电压等级，进一步降低输电过程中的电流。

第三章：超高压输电线路的设计参数3.1 输电距离超高压输电线路可以实现长距离的电能传输，但在设计中需要考虑输电距离对线路材料、绝缘等级的影响，以保证电力传输的稳定性和安全性。

3.2 线路电压等级超高压输电线路的电压等级是影响线路设计的重要因素。

具体选择电压等级需要综合考虑输电距离、负荷需求、线路材料以及经济性等因素。

3.3 导线材料超高压输电线路的导线材料需具备高绝缘性能、良好的导电性能、抗腐蚀能力等特点。

常见的导线材料包括铝合金、钢芯铝绞线等。

3.4 绝缘设计超高压输电线路的绝缘设计对于电力传输的安全性至关重要。

在设计中需要考虑绝缘子材料、绝缘子串联方式等因素，以保证线路的耐电压能力和工作稳定性。

3.5 支柱结构设计超高压输电线路的支柱结构设计需考虑线路的稳定性和抗风性能，常见的支柱结构包括钢杆塔、混凝土杆塔等。

第四章：超高压输电线路的电力损耗研究4.1 输电损耗超高压输电线路的输电损耗主要由线路电阻造成，其大小直接影响着输电效率。

通过合理选择导线材料、优化导线截面和减小线路长度等措施，可以有效降低输电损耗。

4.2 导线温升超高压输电线路在输电过程中会产生一定的导线温升，导致导线电阻增加。

GB311.1-1997高压输变电设备的绝缘配合2007-08-28 19:41:26GB311.1-1997高压输变电设备的绝缘配合(ttt001制作,网络首发全word版本)前言本标准是非等效国际电工委员会IEC 71-1：1993《绝缘配合 第1部分：定义、原理和原则》对GB 311.1-83《高压输变电设备的绝缘配合》进行修订的。

主要的修订内容有：1）标准中除设备的相对绝缘外，还增列了相间绝缘和纵绝缘；2）设备上的作用电压增加了“陡波前过电压”和“联合过电压”，前者主要是由GIS中隔离开关操作引起的，后者则分别作用于相间绝缘和纵绝缘。

相应的试验电压类型增加了“陡波前冲击试验”（在考虑中）和“联合电压试验”；3）据IEC 71-1给出了各类作用电压的典型波形（图1）；4）对10kV和35kV的设备的外绝缘干状态下短时工频耐受电压的数值分别提高到42kV和95kV，但这并不意味着对外绝缘的要求或绝缘水平提高，因为在此电压范围内，绝缘水平主要是由雷电冲击耐受电压决定的；5）据IEC 71-1增加3/9次冲击耐受电压试验程序（6.3.2）；6）对变压器类设备的截断冲击，提高了跌落时间，一般不大于0.7us，截波过零系数不大于0.3的要求，这样的规定和同类国际标准一致，技术上比较合理。

本标准和IEC 71-1的主要内容和技术要求基本上是一致的，但也存在某些差异，包括：①IEC 71-1：1993为说明绝缘配合的过程引入了多个“耐受电压”的术语和配合程序图，这虽对理解绝缘配合过程有一定帮助，但过于烦琐，未于采 用；②Um<72.5kV设备的外绝缘干状态短时工频耐受电压比IEC71-1中的规定值高；③范围II的设备纵绝缘的额定雷电冲击耐受电压的反极 性工频电压的幅值为（0.7~1.0） Um，IEC 71-1中规定仅为0.7 Um，也偏高。

故本标准只能为非等效采用IEC 71-1。

本标准自实施之日起，代替GB 311.1-83。
