1100KV特高压输电线路雷电过电压的研究与防范摘要研究特高压输电线路被雷电击中所产生的过电压，对电力网安全稳定运行有着重要的意义。
本文用AutoCAD绘制雷电绕击导线的电气几何模型，分析不同保护角下的绕击率，使用ATP-EMTP软件仿真雷电绕击避雷器击中1100KV特高压交流输电导线，研究雷电绕击导线产生的波形，得出导线峰值电压和绝缘子闪络峰值电压，总结故障查找方法。
关键词：特高压输电线路；ATP-EMTP；雷电过电压；绕击；防雷措施0 引言位于电力故障事件频繁的地方，在所有的高压输电线路中大约一半的故障事件是因为雷电引起。
雷电不仅仅会破坏输电线路导致停电事件发生，还会损坏电力设备，造成经济损失。
以往的经验表明[1]，杆塔上的传输电能的导线被雷电影响导致故障的概率跟输电线的额定工作电压有关，额定工作电压越高，被雷电反击或绕击到的导线故障的可能性越高。
特高压输电线路是电网重要组成部分，主要损害是由雷击引起的过电压跳闸，研究特高压输电线路和雷电特性，分析杆塔不同保护角时不同的效果，对特高压输电线路中的雷电电压仿真，分析不同的电压波形，总结有效的故障检测方法对于电网安全稳定的运行有着十分重要的发展意义。
1.雷电绕击线路的电气几何模型雷电击中装有避雷线的线路分三种情况：第一种是雷电击中杆塔的顶端；第二种是雷电击中避雷线最高点于最高点中间处的避雷线部位；第三种是先导通电头部避开避雷线击中输电线，称作绕击。
这三种的情况里对输送特高压电能的线路最具有危险的是第三种情况，本文重点分析绕击[4]。
我国特高压输电线路全线都装设双避雷线，雷电会绕过避雷线击于导线。
电气几何模型（EGM）可用于评估输电线路避雷线的屏蔽性能，以下式子计算相关参数：rs=10×I0.65（1-1）rc=1.65×（5.015×I0.578-Uph）1.125（1-2）rg=[3.6+1.7ln(43-hc)]×I0.65（1-3）式子中的rg表示雷电与大地之间的击距，Uph表示工作导线的电压，rc表示雷电与导线之间的击距，I表示雷电流的幅值，rs表示雷电与避雷线之间的击距。

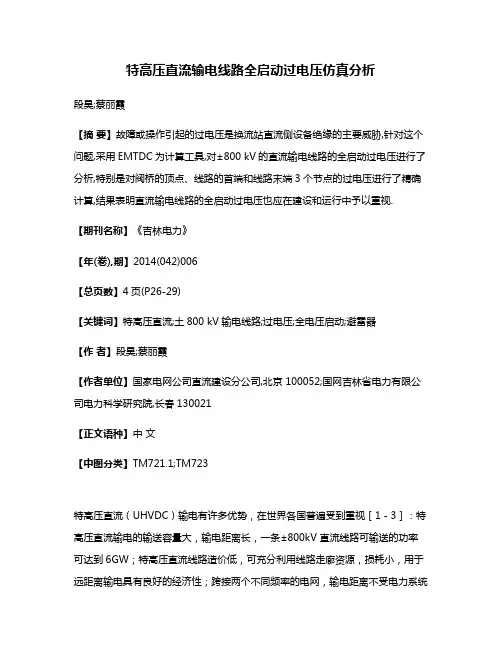

特高压直流输电线路全启动过电压仿真分析段昊;蔡丽霞【摘要】故障或操作引起的过电压是换流站直流侧设备绝缘的主要威胁,针对这个问题,采用EMTDC为计算工具,对±800 kV的直流输电线路的全启动过电压进行了分析,特别是对阀桥的顶点、线路的首端和线路末端3个节点的过电压进行了精确计算,结果表明直流输电线路的全启动过电压也应在建设和运行中予以重视.【期刊名称】《吉林电力》【年(卷),期】2014(042)006【总页数】4页(P26-29)【关键词】特高压直流;土800 kV输电线路;过电压;全电压启动;避雷器【作者】段昊;蔡丽霞【作者单位】国家电网公司直流建设分公司,北京 100052;国网吉林省电力有限公司电力科学研究院,长春130021【正文语种】中文【中图分类】TM721.1;TM723特高压直流（UHVDC）输电有许多优势，在世界各国普遍受到重视［1－3］：特高压直流输电的输送容量大，输电距离长，一条±800kV 直流线路可输送的功率可达到6GW；特高压直流线路造价低，可充分利用线路走廊资源，损耗小，用于远距离输电具有良好的经济性；跨接两个不同频率的电网，输电距离不受电力系统同步运行稳定性的限制，特别适合于两个不同频率电网的联网，可提高与直流线路并列运行的交流输电系统的稳定性；特高压直流线路故障检修时，可以暂时用大地或者海水当回路，或者当双极运行时有一个极发生故障，可利用另外一个健全极和大地回路输送原来一半的功率，灵活性好。
我国在直流输电建设方面取得了长足进步，已完全具备独立建设大规模直流工程能力。
直流输电将成为我国今后实现“全国联网、西电东送、南北互供”的重要输电途径，在我国有广阔的应用前景。
本文针对特高压直流输电系统全电压启动过电压特性［4－7］，通过对输电回路的集中参数简化模型的分析，推导出特高压换流站直流侧在全电压启动方式下的表达公式，得到此时换流站直流侧可能出现的最大过电压水平；以电磁暂态仿真程序EMTDC为计算工具，建立了较完整的±800kV 特高压换流站仿真模型，在大量仿真计算的基础上，结合换流站直流侧全启动过电压计算结果，得出换流站关键位置的最大全电压启动过电压以及相应避雷器的负载，针对换流站直流侧可能出现较严重全电压启动过电压情况提出了相应的抑制措施。

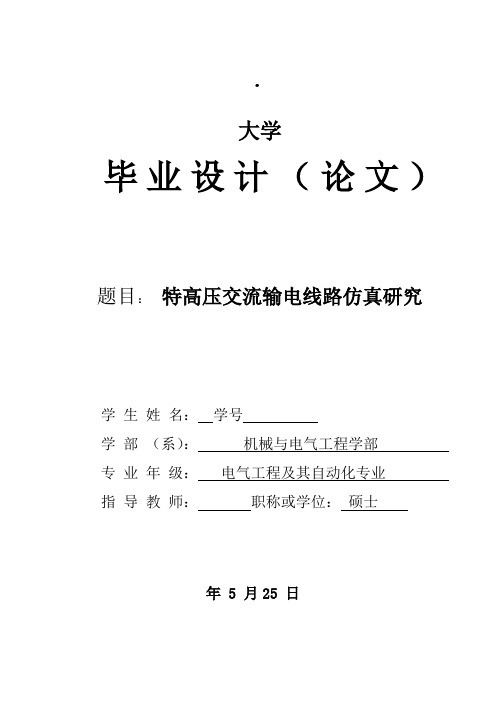

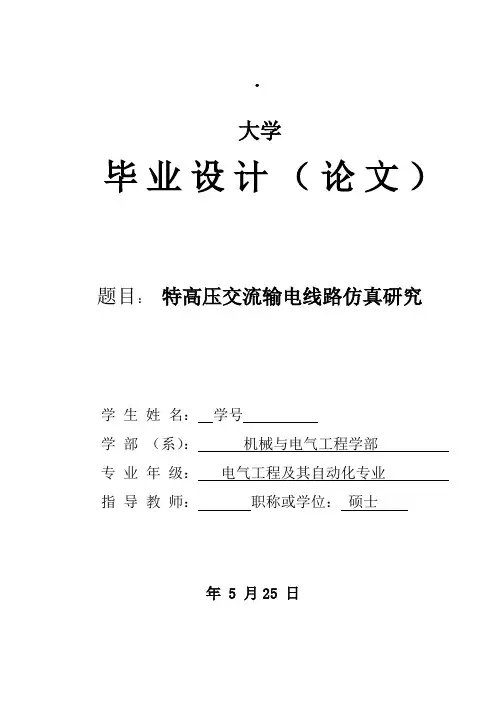

.大学毕业设计（论文）题目：特高压交流输电线路仿真研究学生姓名：学号学部（系）：机械与电气工程学部专业年级：电气工程及其自动化专业指导教师：职称或学位：硕士年 5 月25 日目录摘要 (1)关键词 (1)Abstract (2)Key words (2)前言 (3)1．特高压输电技术及仿真软件介绍 (4)1.1 我国选择特高压输电的技术优势与经济优势分析 (4)1.1.1 特高压输电的技术优势 (4)1.1.2 特高压输电的经济优势 (4)1.2 我国特高压电网建设存在的技术问题 (4)1.3 实时数字仿真器RTDS简介 (5)1.3.1 RTDS的硬件 (5)1.3.2 RTDS软件 (5)1.3.3 RTDS的功能与应用领域 (6)2．特高压交流输电线路电气特性仿真分析 (8)2.1 特高压交流输电线路电气特性仿真 (8)2.2 电容电流的仿真与理论分析 (11)2.3 高频分量的仿真与理论分析 (13)2.4 非周期分量的仿真分析 (15)2.5 故障工况与存在的问题 (17)3．仿真结果与讨论 (21)结束语 (22)参考文献 (23)致谢 (23)附录 (24)特高压交流输电线路仿真研究摘要就我国而言，交流特高压电网为1000kv电网。
与超高压电网相比，特高压电网输电线路单位电感电阻比大，分布电容大，线路长度更长：在故障、分合闸操作等条件下，特高压系统呈现出更加明显的电磁暂态过程。
本文利用电力系统实时数字仿真器RTDS，分析了1000kv特高压输电线路分别在故障暂态过程、空载合闸、高阻接地等条件下相关电气量的特性；并通过理论分析，讨论了特高压电网继电保护所面临的特殊问题。
仿真结果认为交流特高压输电线路产生的分布电容过于巨大，接近于高阻接地电流，因此必须对线路分布电容进行补偿；在故障、空载合闸、区外故障切除和重合闸等暂态过程中分布电容引起的暂态电流中含有相当的高频分量，其频率仅为基频的5倍，从而使得线路两端的电流电压波形发生严重畸变，造成比相式距离保护的动作时间延长；在故障和操作后产生的非周期分量衰减周期长，且幅值接近于基频分量，衰减周期长将导致距离保护的暂态超越，而衰减幅值将使得继电保护装置误动作。

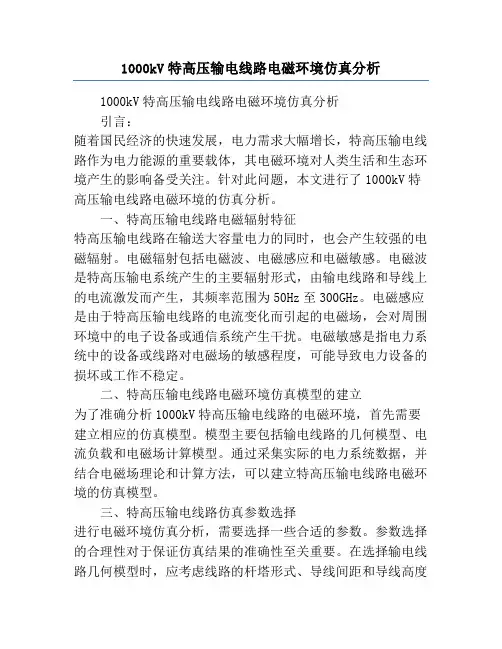

1000kV特高压输电线路电磁环境仿真分析1000kV特高压输电线路电磁环境仿真分析引言：随着国民经济的快速发展，电力需求大幅增长，特高压输电线路作为电力能源的重要载体，其电磁环境对人类生活和生态环境产生的影响备受关注。
针对此问题，本文进行了1000kV特高压输电线路电磁环境的仿真分析。
一、特高压输电线路电磁辐射特征特高压输电线路在输送大容量电力的同时，也会产生较强的电磁辐射。
电磁辐射包括电磁波、电磁感应和电磁敏感。
电磁波是特高压输电系统产生的主要辐射形式，由输电线路和导线上的电流激发而产生，其频率范围为50Hz至300GHz。
电磁感应是由于特高压输电线路的电流变化而引起的电磁场，会对周围环境中的电子设备或通信系统产生干扰。
电磁敏感是指电力系统中的设备或线路对电磁场的敏感程度，可能导致电力设备的损坏或工作不稳定。
二、特高压输电线路电磁环境仿真模型的建立为了准确分析1000kV特高压输电线路的电磁环境，首先需要建立相应的仿真模型。
模型主要包括输电线路的几何模型、电流负载和电磁场计算模型。
通过采集实际的电力系统数据，并结合电磁场理论和计算方法，可以建立特高压输电线路电磁环境的仿真模型。
三、特高压输电线路仿真参数选择进行电磁环境仿真分析，需要选择一些合适的参数。
参数选择的合理性对于保证仿真结果的准确性至关重要。
在选择输电线路几何模型时，应考虑线路的杆塔形式、导线间距和导线高度等因素。
电流负载方面，需要考虑线路的负载率、负载功率和瞬态响应等因素。
在电磁场计算模型中，需要选取合适的计算方法和边界条件，并进行合理的离散化处理。
四、电磁环境仿真分析结果在进行特高压输电线路的电磁环境仿真分析时，可以得到线路周围的电磁场分布情况，评估辐射功率密度和磁场强度等指标，以及线路对周围环境和电子设备的干扰程度。
通过分析仿真结果，可以评估特高压输电线路对人类健康和生态环境的潜在影响。
五、电磁环境控制措施在实际的特高压输电线路建设和运行过程中，有必要采取一系列的电磁环境控制措施，减少电磁辐射对人类健康和周围环境的影响。
qiyekejiyufazhan0引言当今世界主要的发电厂依然是火电厂，我国亦然，火电厂占的比重是最大的，因此煤炭资源是发电所需的主要能源。
但是，我国的煤炭主要分布于“雄鸡”背部，而用电区域又主要分布在“雄鸡”的腹部，如果用传统的方法进行西电东送，就会产生巨大的损耗，因此特高压输电的发展是尤为重要的[1]。
输电线路开关的操作会在输电线路及与其连接的设备上产生较高的过电压，如何限制特高压输电线路的操作过电压倍数，是发展特高压电网所要解决的重大问题[2]。
本文基于特高压输电线路的特点，对输电线路简化分析并建模仿真，研究其过电压的大小，为限制过电压的措施提供理论依据。
1合闸过电压理论分析合闸于空载线路是电力系统中常见的一种操作，通常可分为2种情况：一种是正常有计划的合闸，如线路检修后投入运行，根据调度需要对送电线路的合闸操作等[3-4]；另一种是自动重合闸。
用集中参数等值电路暂态的方法分析过电压，并按单相电路进行分相分析，合空线过电压时的集中参数等值电路如图1所示。
空载线路使用T 等值线路代替，R T 、L T 、C T 分别是其等值电阻、电感和电容，u 为电源相电压，R 0和L 0分别为电源的电阻和电感，定性分析时还可以忽略电源电阻和线路电阻的作用，其等值电路可简化为如图2所示的简单振荡回路，其中电感L ＝L 0＋L T /2。
若取合闸瞬间为起点，此时t ＝0，电源电压的表达式如下：u （t ）＝U φcos ωt （1）在正常合闸时，线路上没有残余电荷，初始电压为0，图2的回路方程如下：L di dt＋u c ＝u （t ）（2）【作者简介】闫莎莎，女，硕士，太原工业学院自动化系助教，研究方向：电气工程。

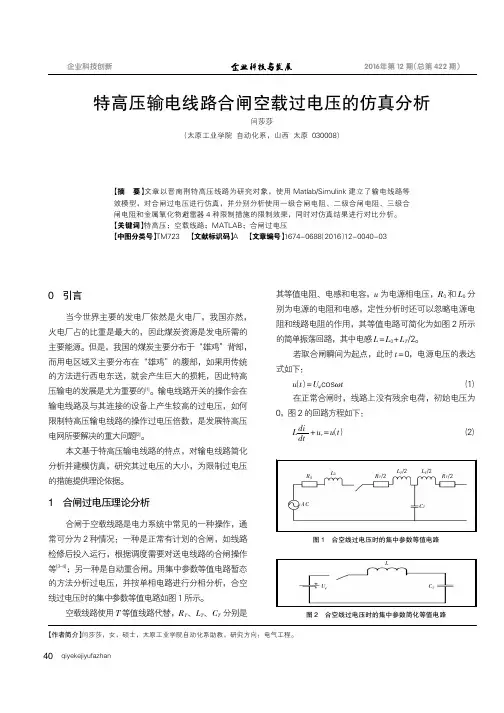

特高压输电线路合闸空载过电压的仿真分析闫莎莎（太原工业学院自动化系，山西太原030008）【摘要】文章以晋南荆特高压线路为研究对象，使用Matlab/Simulink 建立了输电线路等效模型，对合闸过电压进行仿真，并分别分析使用一级合闸电阻、二级合闸电阻、三级合闸电阻和金属氧化物避雷器4种限制措施的限制效果，同时对仿真结果进行对比分析。

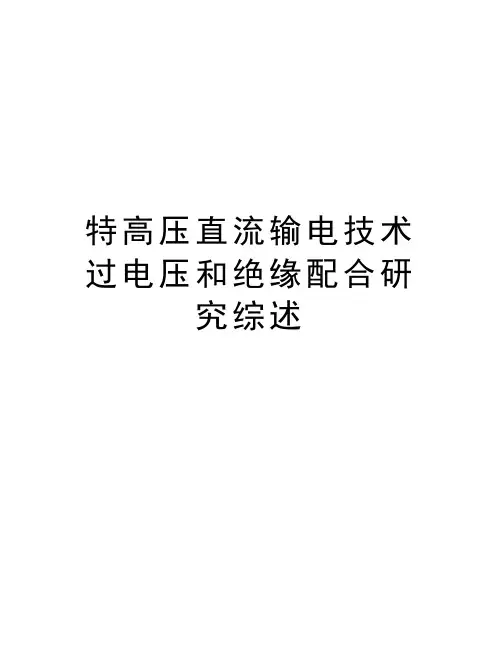

特高压直流输电技术过电压和绝缘配合研究综述特高压直流输电技术过电压和绝缘配合研究综述摘要：特高压直流输电具有大容量、远距离和低损耗等优点,特高压直流输电作为一个全新的输电电压等级,非常适合特大型能源基地向远方负荷中心输送电能。
直流换流站的绝缘配合研究是直流输电工程实施中的关鍵技术之一,缘水平的高低直接关系到整个直流工程造价。
本文从特高压换流站的避雷器布置方案的设计，确定换流站设备的过电压水平、绝缘裕度、关键设备的绝缘水平等方面概括总结了国内外工作者在特高压直流输电的过电压和绝缘配合方面所做的工作，并提出在以后的相关研究中可以进一步考虑的问题。
关键词：特高压直流换流站避雷器绝缘配合过电压0引言我国能源资源和经济发展具有分布不均的地域性特点,能源资源主要集中在西部地区,而负荷主要集中在中东部地区[1,2]。
为了保证中东部地区的电力供应,必须采取相关技术措旅将能源送往负荷中心。
特高压直流输电具有超大容量、超远距离、低损耗的特点,且具有灵活的调节性能,因此非常适合大型能源基地向远方负荷中心送电。
我国已成为世界上直流输电容量最大、电压等级最高、发展最快的国家[3]。
为了满足未来更大容量、更远距离的输电需求,有必要进一步研究更高电压等级的直流输电技术,±1100kV特高压直流输电是我国目前正在研究的一个全新输电电压等级。
特高压直流输电由于具有大容量、远距离和低损耗等优点,将在我国“西电东送”战略中发挥重要作用。
±1100kV特高压直流输电作为一个全新的输电电压等级,电压等级更高、输送容量更大、输电距离更远,非常适合特大型能源基地向远方负荷中心输送电能。
1特高压直流输电背景自20世纪70年代初期开始,美国、苏联、巴西等国家就开启了对特高压直流输电相关工作的研究,其中CIGRE、IEEE、美国EPRI、瑞典ABB等科研机构和制造厂商在特高压直流输电关键技术研究、系统分析、环境影响、绝缘特性和工程可行性等方面开展了大量研究,并取得了丰硕的成果。

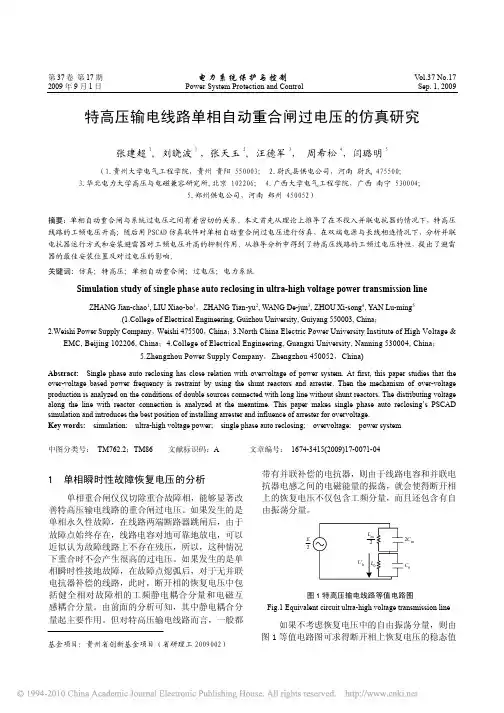

第37卷第17期电力系统保护与控制Vol.37 No.17 2009年9月1日 Power System Protection and Control Sep. 1, 2009 特高压输电线路单相自动重合闸过电压的仿真研究张建超1, 刘晓波 1 ，张天玉2, 汪德军3， 周希松4，闫璐明5（1.贵州大学电气工程学院，贵州 贵阳 550003； 2.尉氏县供电公司，河南 尉氏 475500；3.华北电力大学高压与电磁兼容研究所,北京 102206；4.广西大学电气工程学院，广西 南宁 530004；5.郑州供电公司，河南 郑州 450052）摘要：单相自动重合闸与系统过电压之间有着密切的关系。
本文首先从理论上推导了在不投入并联电抗器的情况下，特高压线路的工频电压升高；随后用PSCAD仿真软件对单相自动重合闸过电压进行仿真，在双端电源与长线相连情况下，分析并联电抗器运行方式和安装避雷器对工频电压升高的抑制作用。
从推导分析中得到了特高压线路的工频过电压特性，提出了避雷器的最佳安装位置及对过电压的影响。
关键词: 仿真; 特高压; 单相自动重合闸; 过电压; 电力系统Simulation study of single phase auto reclosing in ultra-high voltage power transmission lineZHANG Jian-chao1, LIU Xiao-bo1，ZHANG Tian-yu2, WANG De-jun3, ZHOU Xi-song4, YAN Lu-ming5(1.College of Electrical Engineering, Guizhou University, Guiyang 550003, China；2.Weishi Power Supply Company，Weishi 475500，China；3.North China Electric Power University Institute of High Voltage &EMC, Beijing 102206, China；4.College of Electrical Engineering, Guangxi University, Nanning 530004, China；5.Zhengzhou Power Supply Company，Zhengzhou 450052，China)Abstract: Single phase auto reclosing has close relation with overvoltage of power system. At first, this paper studies that the over-voltage based power frequency is restraint by using the shunt reactors and arrester. Then the mechanism of over-voltage production is analyzed on the conditions of double sources connected with long line without shunt reactors. The distributing voltage along the line with reactor connection is analyzed at the meantime. This paper makes single phase auto reclosing’s PSCAD simulation and introduces the best position of installing arrester and influence of arrester for overvoltage.Key words: simulation; ultra-high voltage power; single phase auto reclosing; overvoltage; power system中图分类号： TM762.2；TM86 文献标识码：A 文章编号： 1674-3415(2009)17-0071-041 单相瞬时性故障恢复电压的分析单相重合闸仅仅切除重合故障相，能够显著改善特高压输电线路的重合闸过电压。

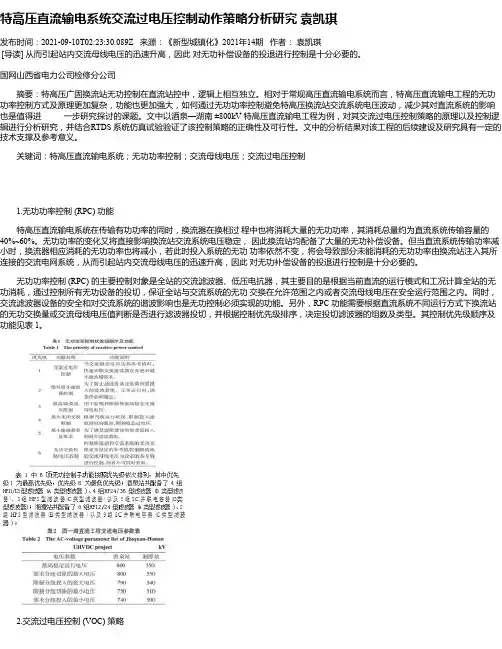

特高压直流输电系统交流过电压控制动作策略分析研究袁凯琪发布时间：2021-09-10T02:23:30.089Z 来源：《新型城镇化》2021年14期作者：袁凯琪[导读] 从而引起站内交流母线电压的迅速升高，因此对无功补偿设备的投退进行控制是十分必要的。
国网山西省电力公司检修分公司摘要：特高压广固换流站无功控制在直流站控中，逻辑上相互独立。
相对于常规高压直流输电系统而言，特高压直流输电工程的无功功率控制方式及原理更加复杂，功能也更加强大，如何通过无功功率控制避免特高压换流站交流系统电压波动，减少其对直流系统的影响也是值得进一步研究探讨的课题。
文中以酒泉—湖南 ±800kV 特高压直流输电工程为例，对其交流过电压控制策略的原理以及控制逻辑进行分析研究，并结合RTDS 系统仿真试验验证了该控制策略的正确性及可行性。
文中的分析结果对该工程的后续建设及研究具有一定的技术支撑及参考意义。
关键词：特高压直流输电系统；无功功率控制；交流母线电压；交流过电压控制1.无功功率控制 (RPC) 功能特高压直流输电系统在传输有功功率的同时，换流器在换相过程中也将消耗大量的无功功率，其消耗总量约为直流系统传输容量的40%~60%。
无功功率的变化又将直接影响换流站交流系统电压稳定，因此换流站均配备了大量的无功补偿设备。
但当直流系统传输功率减小时，换流器相应消耗的无功功率也将减小，若此时投入系统的无功功率依然不变，将会导致部分未能消耗的无功功率由换流站注入其所连接的交流电网系统，从而引起站内交流母线电压的迅速升高，因此对无功补偿设备的投退进行控制是十分必要的。
无功功率控制 (RPC) 的主要控制对象是全站的交流滤波器、低压电抗器，其主要目的是根据当前直流的运行模式和工况计算全站的无功消耗，通过控制所有无功设备的投切，保证全站与交流系统的无功交换在允许范围之内或者交流母线电压在安全运行范围之内。
同时，交流滤波器设备的安全和对交流系统的谐波影响也是无功控制必须实现的功能。
1000kV特高压交流输电线路的过电压研究与分析摘要：随着电力负荷的日益增长，建设特高压线路可以实现跨地区、长距离的电能输送和交易，更好地调节电能供需平衡。
特高压线路由于输电距离长、传送容量大、充电功率大，其过电压比常规线路过电压更严重。
本文介绍了特高压线路过电压的种类、分析计算条件、仿真研究、合格标准和实际案例。
研究表明单回线路应重点考虑线路空载合闸时的操作过电压、线路两端发生无故障掉闸后的空载长线电压升高和线路末端单相短路甩负荷的工频过电压。
关键词：1000kV交流输电、操作过电压、工频过电压、潜供电流和恢复电压引言随着电力负荷的日益增长，传统电网无法应对用电量和输电容量成倍增加的需求，煤炭资源与负荷中心距离远，环保压力也越来越大，随着电力设备的不断发展，特高压交流输电可以更好的解决以上问题。
特高压交流输电线路是指电压等级为1000kV及以上的交流输电线路，1条特高压线路比500kV超高压线路传输功率大4倍。
与其它输电方式相比，特高压交流输电具有输电容量大、传输距离远、线路损耗低、占地面积少等突出优势。
但是特高压交流输电线路具有输电线路长，分布电容大，分布电阻和电感小等特点，如果其发生过电压也更为严重。
1、过电压的种类过电压总体上主要分为外部过电压和内部过电压两种。
外部过电压主要就是雷电过电压，分为四种类型，分别为：雷电侵入波过电压、雷电反击过电压、感应雷击过电压、直接雷击过电压。
通常采用避雷器、避雷针、避雷线等方法限制外部过电压。
内部过电压主要分为操作过电压、工频过电压和谐振过电压等。
由于过电压种类众多，一般工程研究时主要选择几种较为严重的过电压进行计算。
本文结合某1000kV外送工程案例，从反送电阶段和机组运行阶段进行分析计算，包括线路操作过电压、工频过电压、潜供电流和恢复电压、发电机自励磁过电压。
2、分析计算条件2.1试验系统模型和参数发电机组规模：2×660MW直接空冷凝汽式发电机组，型号为QFSN-660-2-22B，额定容量为733.33MVA，额定功率因数0.9（滞后），额定电压22kV。
特高压输电系统过电压研究----工频过电压的仿真与幅值比较摘要:随着我国电力需求的快速增长，建设特高压电网已成为解决电网发展需求的必然选择。
而限制特高压输电系统的过电压水平是特高压输电工程建设的关键课题。
本文简述了国内外特高压交、直流的现状及发展状况，特高压输电过电压的分类，并结合PSCAD/EMTDC仿真软件，对工频过电压进行了研究讨论。
关键词:特高压电网直流交流比较过电压仿真计算一、概述特高压电网指1000千伏的交流或+800千伏的直流电网。
特高压电网形成和发展的基本条件是用电负荷的持续增长以及大容量、特大容量电厂的建设和发展，其突出特点是大容量、远距离输电. 用电负荷的持续增长以及大容量、特大容量电厂的建设和发展呼唤特高压电网的发展建设。
那么，在世界范围内，虽然特高压输变电技术的储备是足够的，但取得的运行经验是初步的，还存在风险和困难，有些技术问题还需要进行深入的研究，同时累积运行经验。
我们小组通过相关仿真软件的计算和仿真，来着重研究特高压输电系统内的过电压问题。
特高压交流输电线路具有输送容量大、输电损耗低、节约线路走廊等优点，特高压电网的建设可很好地解决超高压线路输送能力不足、损耗大、经济发达地区线路走廊紧张以及超高压系统短路容超标等问题，在发电中心向负荷中心远距离大规模输电、超高压电网互联等情况下具有明显的经济、环境优势，是我国电网发展的方向。
大容量、远距离的特高压系统自身的无功功率很大，每100 km的1000 kV线路无功可达530 Mvar左右，这使得特高压系统在甩负荷时可能导致严重的工频过电压。
由于工频过电压种类众多，尤其是同塔双回线路更多，若计算所有种类过电压则工作量巨大。
目前过电压计算中一般选取幅值较高的几种过电压进行计算，但由于对各种过电压幅值相对大小的认识存在差异，已有文献在计算中选取的工频过电压种类存在差异，可能导致计算结果与实际工频过电压水平存在一定偏差。
二、特高压输电系统的分类特高压输电技术是指在500kV以及750kV交流和±500kV直流之上采用更高一级电压等级的输电技术，包括交流特高压输电技术和直流特高压输电技术两部分,由特高压骨干网架、超高压、高压输电网、配电网及高压直流输电系统共同构成的分层、分区,结构清晰的大电网。
特高压输电是在超高压输电的基础上发展的，其目的仍是继续提高输电能力，实现大功率的中、远距离输电，以及实现远距离的电力系统互联，建成联合电力系统。
其具体分为特高压直流输电系统和特高压交流输电系统。
1、特高压直流输电系统概述目前，特高压直流输电技术在全世界都还没有成熟的应用经验，在可行性研究阶段不仅需要对电磁环境影响、绝缘配合和外绝缘特性等关键技术进行研究，而且还需要结合特高压的特点对输电方案拟定、换流站站址及接地极极址选择、线路路径选择以及系统方案比较等主要技术原则进行充分论证，才能为项目业主和政府主管部门提供可靠的决策依据。
在全世界范围内，其发展现状如下：20世纪80年代前苏联曾动工建设哈萨克斯坦—中俄罗斯的长距离直流输电工程，输送距离为2400km，电压等级为±750kV，输电容量为6GW；巴西和巴拉圭两国共同开发的伊泰普工程采用了±600kV直流和765kV交流的超高压输电技术，第一期工程已于 1984年完成，1990年竣工，运行正常；1988-1994 年为了开发亚马逊河的水力资源，巴西电力研究中心和ABB组织了包括±800kV 特高压直流输电的研发工作，后因工程停止而终止了研究工作。
2、特高压交流输电系统概述特高压交流输电是指1000千伏及以上的交流输电，具有输电容量大、距离远、损耗低、占地少等突出优势。
特高压交流输电线路具有输送容量大、输电损耗低、节约线路走廊等优点，特高压电网的建设可很好地解决超高压线路输送能力不足、损耗大、经济发达地区线路走廊紧张以及超高压系统短路容量超标等问题，在发电中心向负荷中心远距离大规模输电、超高压电网互联等情况下具有明显的经济、环境优势，是我国电网发展的方向。
特高压交流输电系统具有如下的优势：按自然传输功率计算，1条特高压线路的传输功率相当于4～5条500kV超高压线路的传输功率（约4000～5000MVA），这将节约宝贵的输电走廊和大大提升中国电力工业可持续发展的能力。
技术的角度看，采用特高压输电技术是实现提高电网输电能力的主要手段之一，还能够取得减少占用输电走廊、改善电网结构等方面的优势；从经济方面的角度看，根据目前的研究成果，输送10GW水电条件下，与其它输电方式相比，特高压交流输电有竞争力的输电范围能够达到1000～1500公里。
如果输送距离较短、输送容量较大，特高压交流的竞争优势更为明显。
特高压交流输电的发展前景：电力系统和输电规模的扩大，世界高新技术的发展，推动了特高压输电技术的研究。
从上世纪60年代开始，前苏联、美国、日本和意大利等国，先后进行基础性研究、实用技术研究和设备研制，已取得了突破性的研究成果，制造出成套的特高压输电设备。
前苏联已建成额定电压1150kV（最高运行l200kV）的交流输电线路1900多公里并有900公里已经按设计电压运行；日本已建成额定电压l0OOkV(最高运行电压llOOkV)的同杆双回输电线路426公里。
百万伏级交流线路单回的输送容量超过5000MW，且具有明显的经济效益和可靠性，作为中、远距离输电的基干线路，将在电网的建设和发展中起重要的作用。
三、特高压输电系统过电压的分类特高压输电系统中的内过电压形式主要有：操作过电压，暂时过电压（工频过电压和谐振过电压）等。
国内外对特高压输电系统内部过电压的研究主要集中在操作过电压和工频过电压(主要是甩负荷引起的工频电压升高)。
特高压输电系统中的外部过电压主要是雷击过电压。
1、工频过电压工频电压升高主要是由空载线路电容效应、不对称接地故障和甩负荷等原因引起的，与系统结构、容量、参数及运行方式有关。
由于特高压输电线路的充电功率大、线路长，所以工频暂态过电压高。
输电线路长线方程如下：在特高压输电线路中，相对于线路的电感和电容，线路的电阻R和对地漏电导G非常小，在分析中可以忽略。
当线路末端开路时，末端线路电压与电源电势的关系如下：Zs是系统等值阻抗。
式(2)表明，线路越长，系统等值阻抗越大，线路末端电压也越大。
限制工频过电压的措施主要有：（1）并联高压电抗器。
由于并联电抗器的电感能够补偿线路的对地电容，减小流经线路的容性电流，消弱电容效应，所以使用并联高压电抗器，是限制特高压输电线工频过电压的最主要手段。
选择适当的电抗器容量和安装位置，就可将工频过电压限制在允许的范围内。
此外，并联电抗器还涉及到无功平衡、潜供电流补偿等方面的问题，因此必须综合考虑系统的结构、参数、可能出现的运行方式及故障形式等各方面的因素，合理地选取电抗器的补偿度和安装位置。
当工频电压升高超过一定值时，可在线路上安装并联电抗器，补偿线路的对地电容，消弱线路的电容效应，抑制线路的电压升高。
电抗器可视需要，安装在线路的首端、末端或中部。
（2）使用可调节或可控高抗。
重载、长线80％～90％左右的高抗补偿度，可能给正常运行时的无功补偿和电压控制造成相当大的问题，甚至影响到输送能力MJ。
解决此问题，比较好的方法就是使用可控或可调节高抗，即重载时，运行在低补偿度，由电源向线路输送的无功减少，使电源的电动势不至于太高，利于无功的平衡和提高输送能力；当出现工频过电压时，快速控制到高补偿度。
（3）使用金属氧化物避雷器(MOA)。
随着金属氧化物避雷器(MOA)性能的提高，使通过MOA来限制短时高幅值工频过电压成为可能，但对MOA的能量也提出了很高的要求。
在我国，由于采用了高压并联电抗器，不需要将MOA作为限制工频过电压的主要手段，仅在特殊情况下考虑采用。
2、操作过电压操作过电压是决定特高压系统绝缘水平的最重要依据。
特高压系统主要考虑3种操作过电压：合闸(包括单相重合闸)、跳闸和接地短路过电压。
操作过电压是特高压电网绝缘水平的决定性因素。
当开关操作或事故状态引起系统拓扑结构发生改变时，系统中各储能元件之间的电磁能量相互转换，就会产生操作过电压。
与工频过电压相比，操作过电压具有幅值高、存在高频振荡、强阻尼及持续时间短等特点。
由于操作过电压与系统的额定电压有关，所以特高压输电系统中的操作过电压问题就更为突出。
在特高压系统中，常见的操作过电压有以下几种：切除空载线路过电压(即跳闸过电压)、合闸空载线路过电压(即合闸过电压)和接地短路过电压等。
以下介绍几个操作过电压的产生及各自的限制措施。
（1）跳闸过电压。
切除空载线路是电力系统常见的操作之一。
产生过电压的原因是，断路器跳闸的过程中发生电弧的重燃。
断路器切断的是较小的容性电流，通常为几十安倍到几百安倍，比短路电流小得多。
但是，能够切除巨大短路电流的开关却不一定能够不重燃的切断空载线路。
这是因为在跳闸初期，由于断路器，特别是油断路器触头间恢复电压的上升速度有可能超过介质恢复强度的上升速度，造成电弧的重燃，从而引起电磁振荡，出现过电压。
运行经验表明，断路器的灭弧能力越差，电弧重燃的几率就越大，过电压的幅值也就越高。
值得说明的是，由于受到一系列复杂因素的影响，切除空载线路的过电压不可能无限地增大。
当过电压较高时，线路上就会产生强烈的电晕现象，电晕损耗将消耗过电压波的能量，引起过电压波的衰减，限制过电压的升高。
当母线上有几回出线时，相当于母线电容增大，可以降低线路上初始电压的绝对值，并吸收部分振荡能量，而其有功负荷又能增强阻尼效应，使重燃时的过电压相应地降低。
对于跳闸过电压，避免断路器触头发生重燃是限制跳闸过电压的根本措施。
因此，改善断路器的结构，提高触头间介质的恢复强度和灭弧能力，可有效限制跳闸过电压。
另外，给断路器并联合适阻值的电阻，采用性能优良的金属氧化物避雷器和给线路安装并联电抗器等措施，也可用来限制跳闸空载线路的过电压。
（2）合闸过电压。
合闸于空载线路是电力。
系统中常见的一种操作，通常可分为2种情况：一种是正常、有计划的合闸，如线路检修后投入运行，根据调度需要对送电线路的合闸操作等，此时在合闸之前，线路上不存在任何异常，线路上起始电压为0；合闸后，线路各点电压由0过渡到考虑电容效应后的工频稳态电压值，此过渡过程中会出现合闸过电压。
由于线路具有分布参数特性，所以振荡电压将由工频稳态分量和无限多个逐渐衰减的谐波分量叠加组成。
另一种合闸操作是运行线路发生单相接地故障，由继电保护系统控制跳闸后，经一短时间再合闸，即自动重合闸操作。
随着断路器制造水平和灭弧能力的提高，跳闸过电压得到了有效的抑制，于是合闸空载线路过电压就成为特高压系统绝缘的主要矛盾。
