高压输电线路在线监测系统

浅谈高压输电线路在线视频监控系统应用的意义山西省电力公司强化主网输电线路防范外力破坏工作2010年山西省高速公路、电气化铁路、市政工程建设规模创历史新高，输电线路防范外力破坏工作任务艰巨.5月17日，山西公司组织全省11个供电分公司、超（特)高压分公司召开主网输电线路防范外力破坏电视电话会议，超前布置、积极应对，要求各单位提前与相关部门、单位沟通联系，对输电线路走廊附近施工作业做到全过程监控，切实加强输电线路运行维护，扎扎实实落实各项措施,确保电网安全稳定运行。

一是落实巡线责任制。

做到每线、每段落实到人,尤其对重点地段要安排专人重点看护。

二是缩短巡视周期。

把对线路运行环境的监督检查作为运行巡视的重要内容,易受外力破坏地段，如沿线建筑、公路、铁路、桥梁建设工地，以及市政、公路两侧绿化施工现场，每周至少要巡视一次。

三是建立线路防护动态常态联系机制。

一方面要依靠巡线员、义务护线员及时发现，另一方面要加强同政府相关部门沟通协调。

同车辆部门、公路、铁路部门、园林部门建立常态联系机制，规范施工跨越输电线路、输电线路走廊附近作业管理流程，力争取得外界的最大支持。

四是要加强现场监护.对走廊附近施工要做到全程蹲守看护,同施工人员密切联系，主动服务,交待注意事项，明确安全距离，随时掌握作业情况。

据悉,2010年山西省高速公路、铁路、市政工程涉及110千伏及以上电力线路112条、145处,其中500千伏线路26条42处,220千伏线路58条75处，110千伏线路28条28处，大规模的工程建设给输电线路防范外力破坏工作带来严峻考验。

随着电力系统规模的扩大,高压远距离架空输电线路日益增多。

高压输电线路分布范围广，穿越地区地形复杂、气候条件多变，传输距离远，时常发生输电线路事故。

尤其是电力设被施盗窃30％~45%,国内外都发生过由于高压输电线路被盗而诱发的电力系统瓦解事故。

通过山西省电力公司强化主网输电线路防范外力破坏工作，我们可以看出,目前高压架空输电线路运行安全所面临的严峻形势.如何更有效的，快速的建立高压输电线路安全防范机制，而减少输电线路设施的被盗也已成了当务之急。

输电线路在线监测1．SC-FP 输电线路风偏在线监测系统SC-FP系统概述：输电线路风偏在线监测系统能够对输电线路的绝缘子串风偏角、摇摆角和导线风偏角、摇摆角以及现场温度、风速、风向等微气象参数进行实时监测，并可根据监测点需要，选配视频录像监控功能。

国内首创采用光电子传感技术。

输电线路风偏在线监测系统主要由四部分组成，包括导线风偏监测仪、气象环境观测站、线路监测基站和当地监测中心（远程监测中心）。

当地监测中心只设置一个，能同时满足多个现场的不同监测系统的数据的处理和分析。

在线路的风偏事故多发地段应用输电线路风偏在线监测系统，通过监测中心对送电线路所经区域气象资料的观测、记录、收集，积累运行资料，完善风偏计算方法，同时准确地记录输电线路杆塔上最大瞬时风速、风压不均匀系数、强风下的导线运动轨迹等，为制定合理的设计标准提供技术数据。

对提高线路的现代化管理水平，具有重要的意义。

☆ SC-FP系统特点：1、具有加电自启动、在线自诊断功能；2、数据暂存功能，可以在通讯异常时能存储3天以上的数据；3、设备采用休眠、待机、定时传输相结合的低功耗模式设计，测量精度高；4、数据采集前端采用多层屏蔽、抗干扰、抗雷击技术、确保系统运行稳定可靠；5、后台软件根据用户需求，系统运行参数、报警参数、数据采集密度等可以远程设置；6、对监测的数据进行统计、分析和输出，能以数字列表、曲线和图表的形式显示相关参数；7、具有数据采集、测量和通信功能，通过通信网络将测量结果传输到后端综合分析软件系统；8、设备设计合理免维护，可带电安装，安装后不会对线路自身结构特性和后期运行维护造成安全隐患；☆ SC-FP主要技术参数：◆使用范围：10～750KV以上；◆监测数据：绝缘子串导地线出口处或转角塔跳线最低点的风偏角和仰角；◆风偏角：－90°～＋90°测量精度：±0.01°；◆仰角：－90°～＋90°测量精度：±0.01°；◆工作线路电压： 10～750KV以上；◆工作线路电流：≤ 1500A（指单导线或分裂导线子导线）；◆监测单元运行环境温度：-40℃～+85℃；◆监测单元运行环境湿度：不大于98％RH；◆监测主机电源：太阳能+蓄电池；◆监测主机无阳光情况下可连续运行时间：>30天；◆通讯方式：GSM/GPRS/CDMA无线通信；◆防护等级：IP65；◆蓄电池使用寿命：5年以上。

高压输电线路在线监测系统详细介绍高压输电线路在线监测系统是直接安装到输电线路设备上可实时记录表征设备运行状态特征的测量，传输河诊断的系统。

实现输电线路状态检修的重要手段，是提高输电线路运行安全可靠的有效方法，通过输电线路状态监测参数的分析，可以及时判断输电线路故障预警方案，便于采取绝缘子清扫，覆冰线路融冰等措施。

降低输电线路事故发生的可能性。

高压输电线路发展阶段●带电测试阶段。

其实于70年代左右，当时只是为了不停电而对输电线路某些绝缘参数（如泄漏电流）直接测量，设备简单，灵敏度低。

●从80年代开始，出现了各种专用的带电测试仪器，使在线监测技术从传统模式走向数字量化，使用传感器将被测量的参数直接转换成电器信号。

●90年代随着计算机的推广使用，出现了以计算机技术为核心的微机多功能绝缘监测系统。

到目前为止，大量的在线监测技术已在高压输电线路中得到了广泛的应用。

在我国很多地区的供电企业都开展了这个项目工作。

高压输电线路在线监测状态检修的特点● 1.实时性：输电线路在线监测技术对设设备的状态实时监测，不受设备运行情况和时间限制，随时监测设备的运行状态，一旦发现问题，及时跟踪和检测，对保证电网安全更有意义。

●真是性:高压输电线路在线监测在运行状态下的参数进行分析，监测的结果符合是实事求是的情况，更加真是全面。

●提高设备供电的可能性：由于是实时监测，可以减少电力人员巡视，查找时间。

可以提高电力部门全员劳动生产力。

高压输电线路在线监测的技术和应用1、微气象监测系统输电线路由于其分散性特点，所处环境变化较多，极易由风偏、雷击、污秽等引起线路故障，特别是局部环境的变化及时掌握更需要在线数据的监测。

微气象监测系统主要对输电线路走廊微气象环境数据进行在线监测等，能将所测监测点温度、湿度、风速、风向、气压、雨量、光辐射等气象参数及严密数据进行分析。

通过定期数据传送，使线路技术人员根据数据曲线能及时掌握线路运行环境的气候变化规律，以便采取相应的措施(比如：雷区安装氧化锌避雷器、污秽区采取调爬等)防止线路发生停电事故。

智能电网·高压输电线路状态在线监测系统一系统简介随着国家电力建设的发展，电网规模不断扩大，在复杂地形条件下的电网建设和设备维护工作也越来越多，输电线路的巡检和维护越来越表现出分散性大、距离长、难度高等特点。

因此对输电线路本体、周边环境以及气象参数的智能化远程监测成为智能电网改造的重要工作。

输电线路在线监测系统是智能电网输电环节的重要组成部分，是实现输电线路状态运行、检修管理、提升生产运行管理精益化水平的重要技术手段。

STC_OLMS系列输电线路状态在线监测系统电子测量、无线通讯、太阳能新能源技术及软件技术等实现对导线覆冰、导线温度、导线弧垂、导线微风振动、导线舞动、次档距震荡、导线力、绝缘子串风偏（倾斜）、杆塔应力分布、杆塔倾斜、杆塔振动、杆塔基础滑移、绝缘子污秽、环境气象、图像（视频）、杆塔塔材被盗等状况的实时在线监测，预防电力线路重大事故灾害的发生。

系统采用模块化设计，可以独立使用，也可自由组合，功能模块组合如下图所示：二技术标准1、Q/GDW 242-2010《输电线路状态监测装置通用技术规》2、Q/GDW 243-2010《输电线路气象监测装置技术规》3、Q/GDW 244-2010《输电线路导线温度监测装置技术规》4、Q/GDW 245-2010《输电线路微风振动监测装置技术规》5、Q/GDW 554-2010《输电线路等值覆冰厚度监测装置技术规》6、Q/GDW 555-2010《输电线路导线舞动监测装置技术规》7、Q/GDW 556-2010《输电线路导线弧垂监测装置技术规》8、Q/GDW 557-2010《输电线路风偏监测装置技术规》9、Q/GDW 558-2010《输电线路现场污秽度监测装置技术规》10、Q/GDW 559-2010《输电线路杆塔倾斜监测装置技术规》11、Q/GDW 560-2010《输电线路图像视频监测装置技术规》12、Q/GDW 561-2010《输变电设备状态监测系统技术导则》13、Q/GDW 562-2010《输变电状态监测主站系统数据通信协议》14、Q/GDW 562-2010《输电线路状态监测代理技术规》15、GB 191 包装储运图示标志16、GB 2314 电力金具通用技术条件17、GB 2887—2000 电子计算机场地通用规18、GB 4208—93 外壳防护等级（IP代码）19、GB 6388 运输包装图示标志20、GB 9361 计算站场地安全要求21、GB 9969.1 工业产品使用说明书总则22、GB 11463—89 电子测量仪器可靠性试验23、GB 12632—1990 单晶硅太阳电池总规24、GB 50545－2010 110kV～750kV架空输电线路设计规25、GB/T 2317.2—2000 电力金具电晕和无线电干扰试验26、GB/T 2423.1—2001 电工电子产品环境试验第2部分：试验方法试验A：低温27、GB/T 2423.2—2001 电工电子产品环境试验第2部分：试验方法试验A：高温28、GB/T 2423.4—1993 电工电子产品基本环境试验规程试验Db：交变湿热试验方法29、GB/T 2423.10—1995 电工电子产品环境试验第二部分：试验方法试验Fc和导则：振动（正弦）30、GB/T 3797－2005 电气控制设备31、GB/T 3859.2－1993 半导体变流器应用导则32、GB/T 3873－1983 通信设备产品包装通用技术条件33、GB/T 6587.6—86 电子测量仪器运输试验34、GB/T 6593 电子测量仪器质量检验规则35、GB/T 7027－2002 信息分类和编码的基本原则与方法36、GB/T 9535－1998 地面用晶体硅光伏组件设计鉴定和定型37、GB/T 14436 工业产品保证文件总则38、GB/T 15464 仪器仪表包装通用技术规39、GB/T 16611—1996 数传电台通用规40、GB/T 16723－1996 信息技术提供OSI无连接方式运输服务的协议41、GB/T 16927.1 高电压试验技术第一部分：一般试验要求42、GB/T 17179.1－2008 提供无连接方式网络服务的协议第1部分：协议规43、GB/T 17626.2—1998 电磁兼容试验和测量技术静电放电抗扰度试验44、GB/T 17626.3—1998 电磁兼容试验和测量技术射频电磁场辐射抗扰度试验45、GB/T 17626.8—1998 电磁兼容试验和测量技术工频磁场抗扰度试验46、GB/T 17626.9—1998 电磁兼容试验和测量技术脉冲磁场抗扰度试验47、GB/T 19064－2003 家用太阳能光伏电源系统技术条件和实验方法48、QX/T 1—2000 Ⅱ型自动气象站49、YD/T 799—1996 通信用阀控式密封铅酸蓄电池技术要求和检验方法50、DL/T 548 电力系统通信站防雷运行管理规程51、DL/T 741—2010 架空送电线路运行规程52、DL/T 5154—2002 架空送电线路杆塔结构设计技术规定53、DL/T 5219—2005 架空送电线路基础设计技术规定54、QJ/T 815.2－1994 产品公路运输加速模拟试验方法三、系统电源及通讯1、监测装置电源实现（1）监测装置采用太阳能对蓄电池浮充的方式进行供电，对日照照射相对较弱地区也可同时采用太阳能及风能对蓄电池进行充电的方式进行供电。

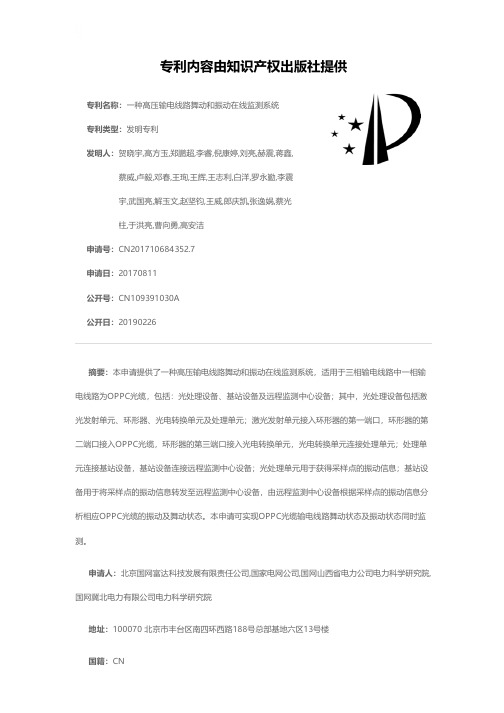

专利名称：一种高压输电线路舞动和振动在线监测系统
专利类型：发明专利
发明人：贺晓宇,高方玉,郑鹏超,李睿,倪康婷,刘亮,赫震,蒋鑫,蔡威,卢毅,邓春,王珣,王辉,王志利,白洋,罗永勤,李震
宇,武国亮,解玉文,赵坚钧,王威,郎庆凯,张逸娲,蔡光
柱,于洪亮,曹向勇,高安洁
申请号：CN201710684352.7
申请日：20170811
公开号：CN109391030A
公开日：
20190226
专利内容由知识产权出版社提供
摘要：本申请提供了一种高压输电线路舞动和振动在线监测系统，适用于三相输电线路中一相输电线路为OPPC光缆，包括：光处理设备、基站设备及远程监测中心设备；其中，光处理设备包括激光发射单元、环形器、光电转换单元及处理单元；激光发射单元接入环形器的第一端口，环形器的第二端口接入OPPC光缆，环形器的第三端口接入光电转换单元，光电转换单元连接处理单元；处理单元连接基站设备，基站设备连接远程监测中心设备；光处理单元用于获得采样点的振动信息；基站设备用于将采样点的振动信息转发至远程监测中心设备，由远程监测中心设备根据采样点的振动信息分析相应OPPC光缆的振动及舞动状态。

本申请可实现OPPC光缆输电线路舞动状态及振动状态同时监测。

申请人：北京国网富达科技发展有限责任公司,国家电网公司,国网山西省电力公司电力科学研究院,国网冀北电力有限公司电力科学研究院
地址：100070 北京市丰台区南四环西路188号总部基地六区13号楼
国籍：CN
代理机构：北京三友知识产权代理有限公司更多信息请下载全文后查看。

高压输电线路在线监测技术应用研究摘要：本文阐述了高压输电线路在线监测系统构成及工作原理与主要技术应用，并对提高高压输电线路在线监测质量的措施进行探讨，以供同仁参考。

关键词：高压输电线路；在线监测；应用一、前言近年来，随着我国城镇化建设的快速推进，人们的生活水平得到普遍提高，人们对电能的需求越来越高。

因此，为了保障电网的安全运行，电网也在不断改善，智能化水平也越来越高，输电线路在线监测技术也需要随之完善，以满足更多的实际需求。

基于此，本文阐述了高压输电线路在线监测系统构成及工作原理与主要技术应用，并对提高高压输电线路在线监测质量的措施进行探讨，旨在更好地保障高压输电线路的供电安全。

二、高压输电线路在线监测系统构成及工作原理高压输电线路在线监测技术主要由线路监测分机、全球移动通信系统、监测软件专家系统等部分共同组合构成。

线路监测分机主要是完成定时-实时完成高压输电线路、导线、底线、杆塔、绝缘子等设备状态、信息、数据的采集工作，然后通过全球移动通信系统、分组无线、码分多址及第三代数据通信模块将具体的信息与数据传送至软件专家系统，然后再由软件专家系统利用其各种修正模型、试验数据与试运行判断高压输电线路的实际运行状态，在特殊情况下能够及时发出预警信息，能够有效避免各类安全事故的出现。

不仅如此，通过监测对线路进行实时远程参数设置，并以局域网方式进行，从而能够实现各大线路监测系统数据信息的高效采集、传输与调用。

三、高压输电线路在线监测技术应用（1）导线晃动在线监测技术。

高压输电线路导线晃动大多是由于气候状况引起的，例如大风天气或是下雪天气，输电线路在风力或偏心重力的影响下发生大幅度的晃动。

虽然这种晃动的频率较小，但是也会拉扯临近的2个输电线路支撑杆塔，从而造成输电线路支撑杆塔稳定性下滑，诱发高压输电线路的运行故障。

高压输电线路在线监测技术的应用，可以通过远程监测机构的布置实现对导线晃动情况的监测，从而对高压输电线路导线晃动的危害进行有效的预测。

输电线路在线监测
输电线路在线监测是指通过安装传感器和监测设备来实时监测输电线路运行状态的一种技术手段。

它可以通过监测电流、电压、温度等参数来实时掌握线路的运行情况，并通过数据采集与传输技术将监测数据传送到监控中心，实现对输电线路状态的在线监测。

输电线路在线监测的主要目的是提前发现线路存在的故障或异常情况，以及预测可能发生的故障和降低事故风险，保障电力系统的安全运行。

它可以实时监测线路的电气性能、绝缘状态、温度变化等，及时发现线路存在的故障、杂散电流等问题，以便采取相应的维护和修复措施，提高线路的可靠性和稳定性。

输电线路在线监测可以采用多种监测手段和技术，例如利用光纤传感技术、无线传感器网络、红外热成像等技术手段来实时监测线路参数，并通过数据分析和处理来识别故障和异常情况。

同时，在线监测系统也可以与电力自动化系统、智能电网等系统相结合，实现线路的自动化运行和智能化管理。

总之，输电线路在线监测是一种重要的技术手段，可以有效提高电力系统的安全性和可靠性，降低事故风险，并为电力系统的运行和维护提供有力的支持。
