漏电保护的原理讲义

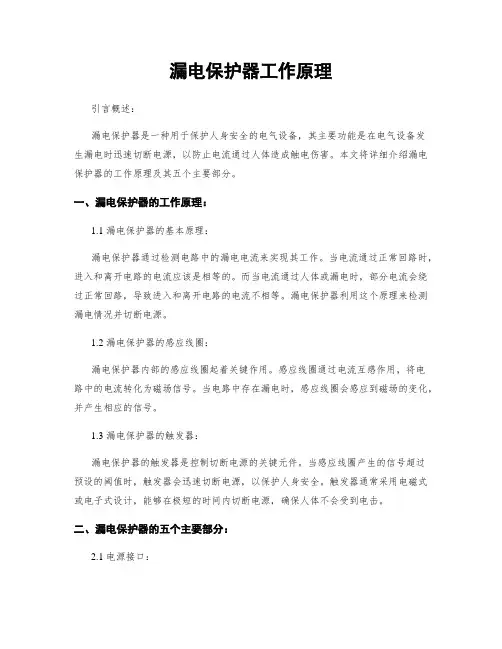

漏电保护器工作原理引言概述：漏电保护器是一种用于保护人身安全的电气设备，其主要功能是在电气设备发生漏电时迅速切断电源，以防止电流通过人体造成触电伤害。

本文将详细介绍漏电保护器的工作原理及其五个主要部分。

一、漏电保护器的工作原理：1.1 漏电保护器的基本原理：漏电保护器通过检测电路中的漏电电流来实现其工作。

当电流通过正常回路时，进入和离开电路的电流应该是相等的。

而当电流通过人体或漏电时，部分电流会绕过正常回路，导致进入和离开电路的电流不相等。

漏电保护器利用这个原理来检测漏电情况并切断电源。

1.2 漏电保护器的感应线圈：漏电保护器内部的感应线圈起着关键作用。

感应线圈通过电流互感作用，将电路中的电流转化为磁场信号。

当电路中存在漏电时，感应线圈会感应到磁场的变化，并产生相应的信号。

1.3 漏电保护器的触发器：漏电保护器的触发器是控制切断电源的关键元件。

当感应线圈产生的信号超过预设的阈值时，触发器会迅速切断电源，以保护人身安全。

触发器通常采用电磁式或电子式设计，能够在极短的时间内切断电源，确保人体不会受到电击。

二、漏电保护器的五个主要部分：2.1 电源接口：漏电保护器通常与电源接口相连，将电源输入到设备中。

电源接口应具备良好的绝缘性能，以防止电流通过接口导致漏电。

2.2 感应线圈：感应线圈是漏电保护器的核心部件，负责感应电路中的电流变化。

感应线圈通常由铜线绕制而成，具备良好的导电性能和磁场感应能力。

2.3 触发器：触发器是漏电保护器的关键元件，负责判断感应线圈产生的信号是否超过阈值。

触发器通常由电磁或电子元件构成，能够在瞬间切断电源，确保人身安全。

2.4 切断装置：切断装置是漏电保护器的一部分，其作用是在触发器判断漏电时切断电源。

切断装置通常采用开关或继电器等元件，能够迅速切断电路，以防止漏电事故的发生。

2.5 信号指示器：信号指示器是漏电保护器的一个重要组成部分，用于指示漏电保护器的工作状态。

通常采用LED灯或指示灯来表示电路是否正常工作，以便及时发现故障并采取相应措施。

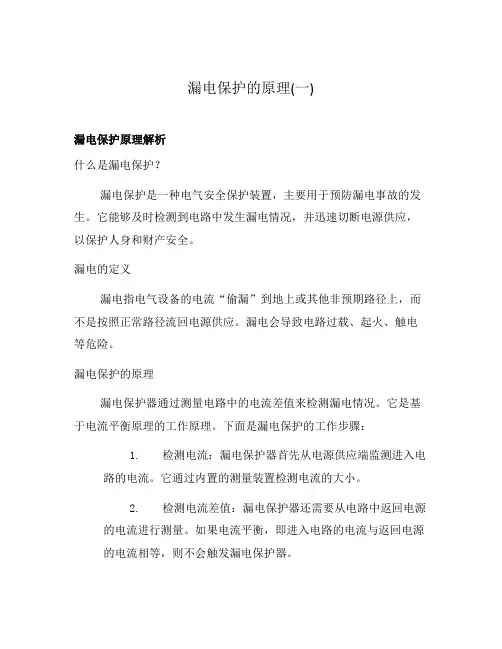

漏电保护的原理(一)漏电保护原理解析什么是漏电保护？漏电保护是一种电气安全保护装置，主要用于预防漏电事故的发生。

它能够及时检测到电路中发生漏电情况，并迅速切断电源供应，以保护人身和财产安全。

漏电的定义漏电指电气设备的电流“偷漏”到地上或其他非预期路径上，而不是按照正常路径流回电源供应。

漏电会导致电路过载、起火、触电等危险。

漏电保护的原理漏电保护器通过测量电路中的电流差值来检测漏电情况。

它是基于电流平衡原理的工作原理。

下面是漏电保护的工作步骤：1.检测电流：漏电保护器首先从电源供应端监测进入电路的电流。

它通过内置的测量装置检测电流的大小。

2.检测电流差值：漏电保护器还需要从电路中返回电源的电流进行测量。

如果电流平衡，即进入电路的电流与返回电源的电流相等，则不会触发漏电保护器。

3.切断电源：如果漏电保护器检测到电路中的电流差值超过设定的阈值，就会判断发生了漏电。

为了保护人身和财产安全，它会迅速切断电源供应，防止电流继续流过可能引发危险的路径。

漏电保护的类型根据工作原理和应用场景的不同，漏电保护器可分为以下几种类型：•依据电流差值原理的漏电保护器：常用的一种漏电保护器类型，通常使用变压器工作，通过检测主线和零线上的电流差值来触发保护动作。

•依据电压差值原理的漏电保护器：这种保护器通过检测主线和地线之间的电压差值来判断是否发生漏电，并触发保护动作。

•依据电流和电压差值原理的漏电保护器：结合了前两种原理，具有更高的灵敏度和精确性。

•剩余电流型漏电保护器：用于直流电路的保护，通过检测电路的剩余电流来判断是否发生漏电。

漏电保护器的应用漏电保护器广泛应用于各种电气设备和场所，如家庭用电、工业生产、医疗设备等。

它可以有效降低漏电事故的发生概率，保护人们的生命财产安全。

结语通过以上的解析，我们对漏电保护的原理有了初步了解。

漏电保护器作为一种重要的电气安全保护装置，能够及时切断电源供应，防止漏电引发的危险情况。

在使用电气设备时，我们应当重视漏电保护措施的配备，确保电气安全。

漏电保护器的工作原理1.检测：漏电保护器通过感应装置来不断检测电路中的电流。

在正常情况下，电流从电源经过漏电保护器进入负载，然后返回电源，形成一个闭合的回路。

漏电保护器内部装有互感器或霍尔元件等感应装置，用于感应电流的大小和方向。

2.比较：漏电保护器将电流的大小和方向与设定的漏电电流进行比较。

漏电电流指的是从回路中“漏”到地下的电流，通常由人体触电或设备漏电导致。

当检测到电流超过设定的漏电电流时，漏电保护器将判断为漏电情况。

3.切断：一旦漏电保护器检测到漏电情况，它会立即采取切断电源的措施，以避免危险的发生。

漏电保护器内部装有一个电气触发开关，它会在检测到漏电时迅速动作，切断电源。

这样一来，电路中的漏电电流就会被迅速切断，确保人身安全和设备的正常运行。

1.电磁原理：漏电保护器内部的感应装置（如互感器）通过感应电路中电流的大小和方向，来判断是否发生了漏电。

当电流泄漏到地下时，它会破坏电路的平衡。

互感器会感应到泄漏电流的变化，并传递给比较装置。

2.差动电流原理：漏电保护器通常采用差动电流保护的原理。

它通过比较回路的电流之间的差异来判断是否发生漏电。

当回路中的电流发生不均衡时，也就是发生了泄漏，漏电保护器会迅速切断电源。

这种原理可以确保在漏电情况下及时切断电源，以最大程度地保护人身安全。

1.灵敏性：漏电保护器的设定漏电电流通常是非常小的，一般在几毫安到几十毫安之间。

这样可以保证在发生电击等危险时能够及时切断电源。

2.切断速度：漏电保护器的切断速度通常非常快，达到几十毫秒的级别。

这是为了尽可能地减少漏电时间，以及避免人体触电导致的伤害。

3.可靠性：漏电保护器是一种高可靠性的安全保护装置。

它采用了可靠的电气触发开关和敏感度高的感应装置，可以及时切断电源，确保人身安全和设备的正常运行。

总结起来，漏电保护器的工作原理是通过感应装置检测电路中的电流大小和方向，与设定的漏电电流进行比较，并在检测到漏电情况时迅速切断电源，确保人身安全和设备的正常运行。

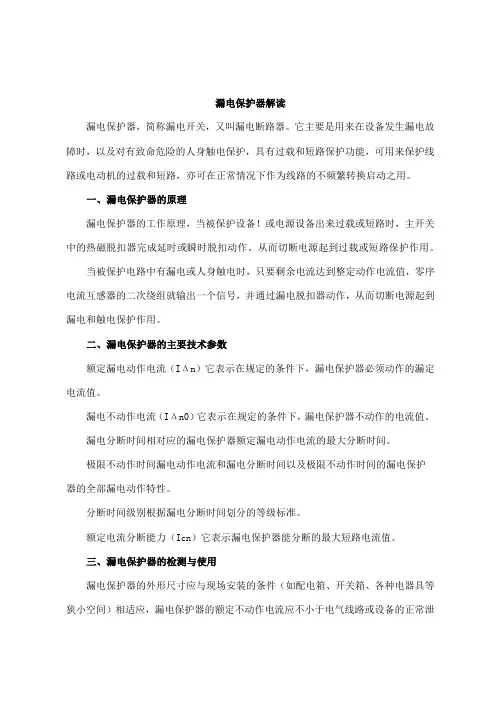

漏电保护器解读漏电保护器，简称漏电开关，又叫漏电断路器。

它主要是用来在设备发生漏电故障时，以及对有致命危险的人身触电保护，具有过载和短路保护功能，可用来保护线路或电动机的过载和短路，亦可在正常情况下作为线路的不频繁转换启动之用。

一、漏电保护器的原理漏电保护器的工作原理，当被保护设备！或电源设备出来过载或短路时，主开关中的热磁脱扣器完成延时或瞬时脱扣动作。

从而切断电源起到过载或短路保护作用。

当被保护电路中有漏电或人身触电时，只要剩余电流达到整定动作电流值，零序电流互感器的二次绕组就输出一个信号，并通过漏电脱扣器动作，从而切断电源起到漏电和触电保护作用。

二、漏电保护器的主要技术参数额定漏电动作电流（IΔn）它表示在规定的条件下，漏电保护器必须动作的漏定电流值。

漏电不动作电流（IΔn0）它表示在规定的条件下，漏电保护器不动作的电流值。

漏电分断时间相对应的漏电保护器额定漏电动作电流的最大分断时间。

极限不动作时间漏电动作电流和漏电分断时间以及极限不动作时间的漏电保护器的全部漏电动作特性。

分断时间级别根据漏电分断时间划分的等级标准。

额定电流分断能力（Icn）它表示漏电保护器能分断的最大短路电流值。

三、漏电保护器的检测与使用漏电保护器的外形尺寸应与现场安装的条件（如配电箱、开关箱、各种电器具等狭小空间）相适应，漏电保护器的额定不动作电流应不小于电气线路或设备的正常泄漏电流的最大值的2倍。

漏电保护器应装设在配电箱、开关箱靠近负载的一侧，且不得用于启动电气设备的操作。

漏电保护器在第一次投入运行前，应用试验按钮试验跳闸的可靠性，以后应每月不少于一次的定期检查。

其方法：按动试验按钮三次，其动作应正确无误。

漏电保护器因故障跳闸后，必须查明原因，消除故障后才可重新合闸，严禁强行合闸。

漏电保护器（如考虑到电源时中性点接地电网，则零序电流互感器所检测的电流，应为三相电流的矢量和）的漏电保护开关。

若被保护设备接地运行，则三相电流的矢量和为零，漏电保护器不会动作。

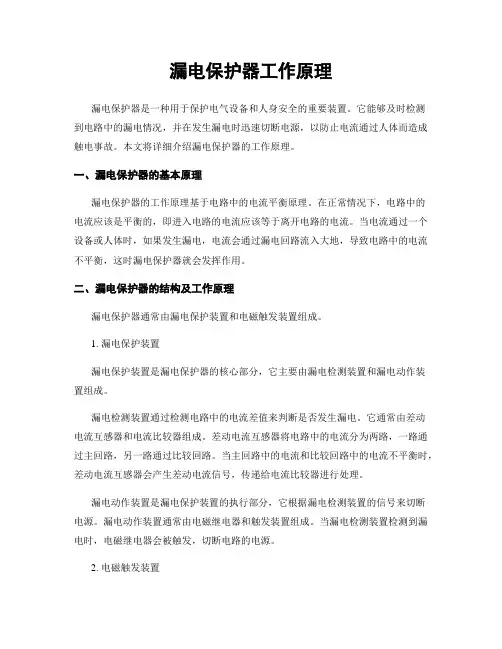

漏电保护器工作原理漏电保护器是一种用于保护电气设备和人身安全的重要装置。

它能够及时检测到电路中的漏电情况，并在发生漏电时迅速切断电源，以防止电流通过人体而造成触电事故。

本文将详细介绍漏电保护器的工作原理。

一、漏电保护器的基本原理漏电保护器的工作原理基于电路中的电流平衡原理。

在正常情况下，电路中的电流应该是平衡的，即进入电路的电流应该等于离开电路的电流。

当电流通过一个设备或人体时，如果发生漏电，电流会通过漏电回路流入大地，导致电路中的电流不平衡，这时漏电保护器就会发挥作用。

二、漏电保护器的结构及工作原理漏电保护器通常由漏电保护装置和电磁触发装置组成。

1. 漏电保护装置漏电保护装置是漏电保护器的核心部分，它主要由漏电检测装置和漏电动作装置组成。

漏电检测装置通过检测电路中的电流差值来判断是否发生漏电。

它通常由差动电流互感器和电流比较器组成。

差动电流互感器将电路中的电流分为两路，一路通过主回路，另一路通过比较回路。

当主回路中的电流和比较回路中的电流不平衡时，差动电流互感器会产生差动电流信号，传递给电流比较器进行处理。

漏电动作装置是漏电保护装置的执行部分，它根据漏电检测装置的信号来切断电源。

漏电动作装置通常由电磁继电器和触发装置组成。

当漏电检测装置检测到漏电时，电磁继电器会被触发，切断电路的电源。

2. 电磁触发装置电磁触发装置是漏电保护器的辅助部分，它主要由电磁铁和触发装置组成。

电磁铁是电磁触发装置的关键部件，它通过电磁感应原理产生磁场，使触发装置动作。

触发装置通常由电磁铁控制的机械开关组成，当电磁铁受到电流的作用时，机械开关会切断电源。

三、漏电保护器的工作流程漏电保护器的工作流程可以分为以下几个步骤：1. 检测电流差值漏电保护器首先通过差动电流互感器检测电路中的电流差值。

差动电流互感器将电路中的电流分为两路，一路通过主回路，另一路通过比较回路。

当主回路中的电流和比较回路中的电流不平衡时，差动电流互感器会产生差动电流信号。

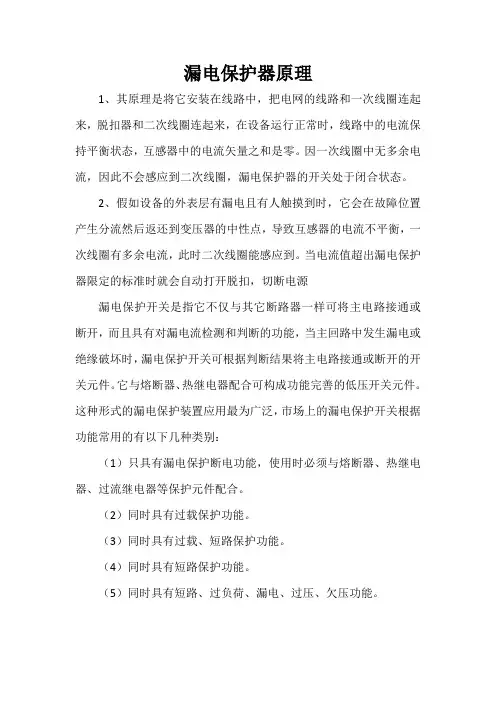

漏电保护器原理
1、其原理是将它安装在线路中，把电网的线路和一次线圈连起来，脱扣器和二次线圈连起来，在设备运行正常时，线路中的电流保持平衡状态，互感器中的电流矢量之和是零。

因一次线圈中无多余电流，因此不会感应到二次线圈，漏电保护器的开关处于闭合状态。

2、假如设备的外表层有漏电且有人触摸到时，它会在故障位置产生分流然后返还到变压器的中性点，导致互感器的电流不平衡，一次线圈有多余电流，此时二次线圈能感应到。

当电流值超出漏电保护器限定的标准时就会自动打开脱扣，切断电源
漏电保护开关是指它不仅与其它断路器一样可将主电路接通或断开，而且具有对漏电流检测和判断的功能，当主回路中发生漏电或绝缘破坏时，漏电保护开关可根据判断结果将主电路接通或断开的开关元件。

它与熔断器、热继电器配合可构成功能完善的低压开关元件。

这种形式的漏电保护装置应用最为广泛，市场上的漏电保护开关根据功能常用的有以下几种类别：
（1）只具有漏电保护断电功能，使用时必须与熔断器、热继电器、过流继电器等保护元件配合。

（2）同时具有过载保护功能。

（3）同时具有过载、短路保护功能。

（4）同时具有短路保护功能。

（5）同时具有短路、过负荷、漏电、过压、欠压功能。

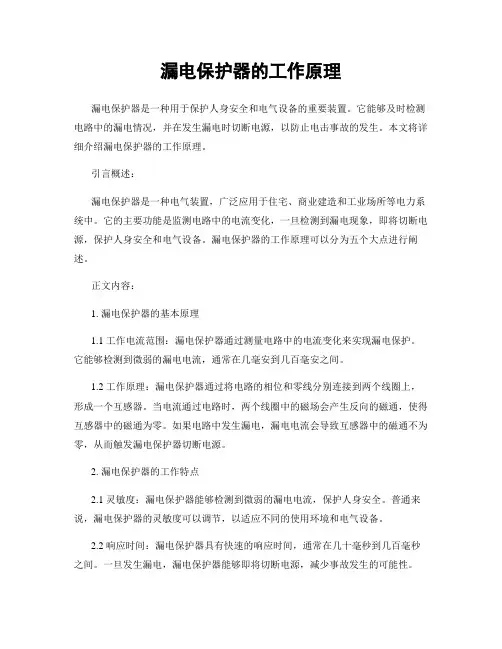

漏电保护器的工作原理漏电保护器是一种用于保护人身安全和电气设备的重要装置。

它能够及时检测电路中的漏电情况，并在发生漏电时切断电源，以防止电击事故的发生。

本文将详细介绍漏电保护器的工作原理。

引言概述：漏电保护器是一种电气装置，广泛应用于住宅、商业建造和工业场所等电力系统中。

它的主要功能是监测电路中的电流变化，一旦检测到漏电现象，即将切断电源，保护人身安全和电气设备。

漏电保护器的工作原理可以分为五个大点进行阐述。

正文内容：1. 漏电保护器的基本原理1.1 工作电流范围：漏电保护器通过测量电路中的电流变化来实现漏电保护。

它能够检测到微弱的漏电电流，通常在几毫安到几百毫安之间。

1.2 工作原理：漏电保护器通过将电路的相位和零线分别连接到两个线圈上，形成一个互感器。

当电流通过电路时，两个线圈中的磁场会产生反向的磁通，使得互感器中的磁通为零。

如果电路中发生漏电，漏电电流会导致互感器中的磁通不为零，从而触发漏电保护器切断电源。

2. 漏电保护器的工作特点2.1 灵敏度：漏电保护器能够检测到微弱的漏电电流，保护人身安全。

普通来说，漏电保护器的灵敏度可以调节，以适应不同的使用环境和电气设备。

2.2 响应时间：漏电保护器具有快速的响应时间，通常在几十毫秒到几百毫秒之间。

一旦发生漏电，漏电保护器能够即将切断电源，减少事故发生的可能性。

2.3 可靠性：漏电保护器采用先进的电子技术和精密的元件，具有较高的可靠性和稳定性。

它能够长期稳定工作，不受外界干扰。

3. 漏电保护器的工作原理3.1 漏电检测：漏电保护器通过检测电路中的电流变化来判断是否发生漏电。

它使用差动电流变压器来实现漏电检测，当电路中的漏电电流超过设定阈值时，漏电保护器会触发动作。

3.2 动作方式：漏电保护器可以采用热保护或者电磁保护的方式进行动作。

热保护方式是通过漏电保护器内部的热元件来感应电路中的漏电电流，一旦温度升高到一定程度，漏电保护器会切断电源。

电磁保护方式是通过电磁触发装置来感应电路中的漏电电流，一旦电流超过设定值，漏电保护器会切断电源。

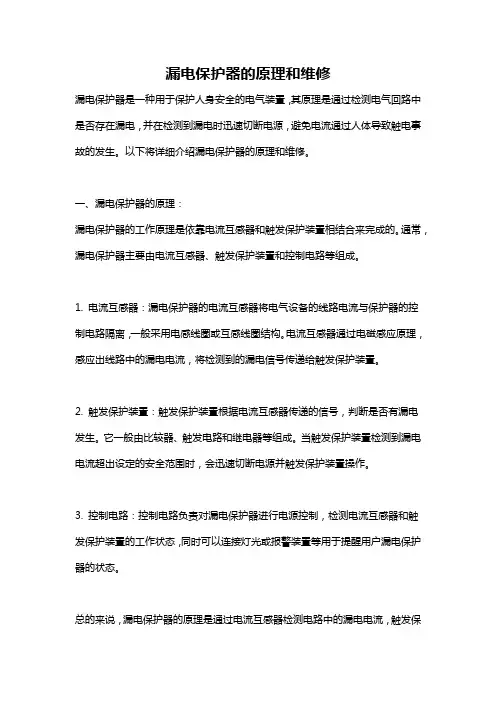

漏电保护器的原理和维修漏电保护器是一种用于保护人身安全的电气装置，其原理是通过检测电气回路中是否存在漏电，并在检测到漏电时迅速切断电源，避免电流通过人体导致触电事故的发生。

以下将详细介绍漏电保护器的原理和维修。

一、漏电保护器的原理：漏电保护器的工作原理是依靠电流互感器和触发保护装置相结合来完成的。

通常，漏电保护器主要由电流互感器、触发保护装置和控制电路等组成。

1. 电流互感器：漏电保护器的电流互感器将电气设备的线路电流与保护器的控制电路隔离，一般采用电感线圈或互感线圈结构。

电流互感器通过电磁感应原理，感应出线路中的漏电电流，将检测到的漏电信号传递给触发保护装置。

2. 触发保护装置：触发保护装置根据电流互感器传递的信号，判断是否有漏电发生。

它一般由比较器、触发电路和继电器等组成。

当触发保护装置检测到漏电电流超出设定的安全范围时，会迅速切断电源并触发保护装置操作。

3. 控制电路：控制电路负责对漏电保护器进行电源控制，检测电流互感器和触发保护装置的工作状态，同时可以连接灯光或报警装置等用于提醒用户漏电保护器的状态。

总的来说，漏电保护器的原理是通过电流互感器检测电路中的漏电电流，触发保护装置在检测到漏电时切断电源，保护人身安全。

二、漏电保护器的维修：漏电保护器的维修需要具备一定的专业知识和经验。

在进行维修之前，首先需要确认漏电保护器的故障类型，可能的故障原因如下：1. 电源线和插座接触不良：检查保护器的电源线和插座是否接触良好，如有松动或接触不良的情况，应重新调整或更换插座。

2. 漏电保护器过载：在使用大功率电器时，如果漏电保护器被过载，可能会导致保护器无法正常工作。

此时可以检查保护器的额定电流是否符合使用要求，如需求超过额定电流，应更换合适的保护器。

3. 漏电保护器老化：长时间使用后，漏电保护器的内部元件可能会老化或磨损，导致故障发生。

此时需要专业人员对保护器进行检查和维修，如更换老化的元件。

4. 线路故障：线路中断或接触不良可能导致漏电保护器无法正常工作。

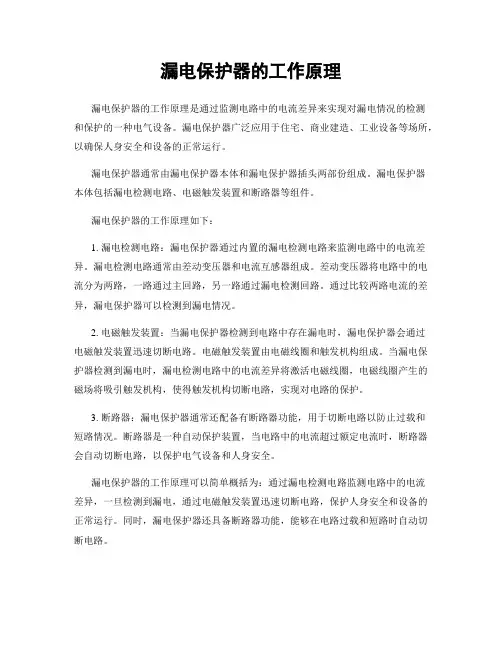

漏电保护器的工作原理漏电保护器的工作原理是通过监测电路中的电流差异来实现对漏电情况的检测和保护的一种电气设备。

漏电保护器广泛应用于住宅、商业建造、工业设备等场所，以确保人身安全和设备的正常运行。

漏电保护器通常由漏电保护器本体和漏电保护器插头两部份组成。

漏电保护器本体包括漏电检测电路、电磁触发装置和断路器等组件。

漏电保护器的工作原理如下：1. 漏电检测电路：漏电保护器通过内置的漏电检测电路来监测电路中的电流差异。

漏电检测电路通常由差动变压器和电流互感器组成。

差动变压器将电路中的电流分为两路，一路通过主回路，另一路通过漏电检测回路。

通过比较两路电流的差异，漏电保护器可以检测到漏电情况。

2. 电磁触发装置：当漏电保护器检测到电路中存在漏电时，漏电保护器会通过电磁触发装置迅速切断电路。

电磁触发装置由电磁线圈和触发机构组成。

当漏电保护器检测到漏电时，漏电检测电路中的电流差异将激活电磁线圈，电磁线圈产生的磁场将吸引触发机构，使得触发机构切断电路，实现对电路的保护。

3. 断路器：漏电保护器通常还配备有断路器功能，用于切断电路以防止过载和短路情况。

断路器是一种自动保护装置，当电路中的电流超过额定电流时，断路器会自动切断电路，以保护电气设备和人身安全。

漏电保护器的工作原理可以简单概括为：通过漏电检测电路监测电路中的电流差异，一旦检测到漏电，通过电磁触发装置迅速切断电路，保护人身安全和设备的正常运行。

同时，漏电保护器还具备断路器功能，能够在电路过载和短路时自动切断电路。

漏电保护器的工作原理是保障电气设备和人身安全的关键。

在正常情况下，电流经过主回路和漏电检测回路时应保持平衡，即主回路电流等于漏电检测回路电流。

一旦发生漏电，漏电保护器会检测到电流差异，触发电磁触发装置迅速切断电路，避免漏电造成的安全隐患。

漏电保护器的工作原理的核心是差动变压器和电磁触发装置。

差动变压器能够将电路中的电流分为两路，一路通过主回路，另一路通过漏电检测回路。

漏电保护器的工作原理引言概述：漏电保护器是一种用于保护人身安全的电气设备，它能够在电路发生漏电时迅速切断电源，有效避免触电事故的发生。

本文将详细介绍漏电保护器的工作原理，包括漏电保护器的基本原理、工作过程、工作特点以及使用注意事项。

一、漏电保护器的基本原理1.1 漏电保护器的结构组成漏电保护器通常由漏电保护装置、电流互感器、电磁触发装置和开关装置等部分组成。

其中，漏电保护装置是核心部件，它通过检测电路中的漏电电流来实现对电路的保护。

1.2 漏电保护器的工作原理漏电保护器的工作原理基于电流平衡的概念。

当电路正常工作时，通过漏电保护器的电流进入电路与离开电路的电流是相等的，电流平衡，漏电保护器处于闭合状态。

但是，一旦电路发生漏电，漏电电流会导致进入电路与离开电路的电流不平衡，漏电保护器会立即检测到这一异常并迅速切断电源，确保人身安全。

1.3 漏电保护器的工作原理解析漏电保护器通过电流互感器实时检测电路中的电流情况。

电流互感器将电路中的电流与保护器内部的电流进行比较，如果两者不平衡超过设定的阈值，漏电保护器会立即触发电磁触发装置，切断电源。

同时，漏电保护器还配备了开关装置，用于手动切断电源或进行测试。

二、漏电保护器的工作过程2.1 漏电保护器的启动与检测漏电保护器在电路通电后，会自动启动并进行自检。

自检过程中，漏电保护器会检测电路中的漏电情况，并根据设定的阈值进行判断。

2.2 漏电保护器的动作与切断当电路发生漏电时，漏电保护器会立即动作并切断电源。

漏电保护器的动作时间通常在几十毫秒以内，迅速切断电源，减少触电风险。

2.3 漏电保护器的复位与恢复在漏电保护器切断电源后，需要进行复位操作才能重新通电。

复位后，漏电保护器将恢复正常工作状态，继续监测电路中的漏电情况。

三、漏电保护器的工作特点3.1 灵敏度高漏电保护器能够检测到极小的漏电电流，通常在几毫安以下。

这种高灵敏度能够有效地保护人身安全，防止因漏电引起的触电事故。

漏电保护器工作原理详解漏电保护器是一种用于保护人们免受电流伤害的装置。

当人体接触到电流时，漏电保护器会迅速切断电路以防止电流通过身体，从而保护人们的安全。

本文将详细介绍漏电保护器的工作原理。

一、漏电保护器的基本构成漏电保护器是由漏电保护器主机、分断电器、触发装置、堵漏单元等组成的。

漏电保护器主机是漏电保护器的核心，主要由电流互感器、放大器、比较器、触发装置等组成；分断电器主要用于在电路有过载或短路时断开电路；触发装置主要负责检测漏电电流和分断电路。

二、漏电保护器的工作原理漏电保护器的工作原理基于“漏电保护原理”，即当电路中出现漏电时，漏电保护器可以及时切断电路，从而避免人体直接接触电流而造成人体伤害。

漏电保护器主机通过电流互感器来测量电路中的电流，当检测到电路中有漏电电流时，漏电保护器主机会将漏电信号放大，并将信号与预设电流值进行比较，判断是否存在漏电，如果存在漏电，则会输出触发信号，由触发装置来切断电路。

漏电保护器的触发装置用于检测电路中的漏电电流，它主要由比较器、电路分断器和触发器构成。

当检测到电路中有漏电电流时，比较器会将漏电信号与预设的阈值进行比较，当漏电电流值超过预设的阈值时，触发器会输出触发信号来切断电路。

堵漏单元是漏电保护器中的另一个组成部分，它主要用于检测漏电电流是否为零。

当检测到电路中有零电流时，堵漏单元会输出信号，这时漏电保护器便能够正常工作，从而保护人类免受电流伤害。

三、漏电保护器的应用漏电保护器广泛应用于各种地方，如家庭用电、工业制造、医疗设备、化学实验室等。

它可以有效地保护人们免受电流伤害，保护生命安全，具有非常重要的意义。

总之，漏电保护器是一种非常有用的电气保护设备，在保障人体安全方面具有重要的作用。

本文从漏电保护器的基本构成、工作原理及应用等方面进行了详细介绍，相信读者对漏电保护器有了更深入的了解。

漏电保护器的工作原理漏电保护器是一种电气安全装置，用于检测并断开电路中的漏电故障，以保护人身安全和防止火灾事故的发生。

它通过监测电路中的电流差异来实现其工作原理。

1. 工作原理概述漏电保护器基于电路的电流平衡原理工作。

当电路正常工作时，电流从电源经过负载返回电源，形成一个闭合的回路。

在这种情况下，电流的进和出是平衡的，漏电保护器不会触发。

2. 漏电保护器的组成漏电保护器主要由漏电保护装置和断路器两部分组成。

2.1 漏电保护装置漏电保护装置是漏电保护器的核心部分，它包括漏电检测装置和动作装置。

2.1.1 漏电检测装置漏电检测装置通常由差动电流互感器和电子检测电路组成。

差动电流互感器是一种特殊的变压器，它通过电流变化来检测电路中的漏电情况。

当电路中发生漏电时，电流会从回路中流失到地，导致回路中的电流不平衡，差动电流互感器将检测到这种变化并传递给电子检测电路。

2.1.2 动作装置动作装置是漏电保护装置的执行部分，它根据漏电检测装置传递的信号来触发断开电路。

动作装置通常由电磁触发器或电子触发器组成。

当漏电检测装置检测到漏电时，动作装置会迅速切断电路，以保护人身安全。

2.2 断路器断路器是漏电保护器的配套设备，用于切断电路。

断路器通常由电磁式断路器或热式断路器组成。

当漏电保护器检测到漏电时，断路器会迅速切断电路，以防止漏电造成的危害。

3. 工作流程漏电保护器的工作流程如下：3.1 正常工作状态在正常工作状态下，电路中的电流进和出是平衡的，漏电保护器不会触发。

电流从电源经过负载返回电源，形成一个闭合的回路。

3.2 发生漏电当电路发生漏电时，电流会从回路中流失到地，导致回路中的电流不平衡。

差动电流互感器会检测到这种变化，并将信号传递给电子检测电路。

3.3 检测到漏电信号电子检测电路接收到差动电流互感器传递的漏电信号后，会判断漏电是否超过设定的阈值。

如果漏电超过阈值，电子检测电路会触发动作装置。

3.4 动作装置触发根据漏电信号，动作装置会迅速切断电路，以保护人身安全。

漏电保护器的工作原理漏电保护器是一种用于保护人身安全的电气设备，它能够及时检测到电路中的漏电情况，并迅速切断电源，以防止漏电导致的电击事故发生。

漏电保护器广泛应用于家庭、工业和商业等领域，成为电气安全的重要保障。

漏电保护器的工作原理主要基于电流平衡原理和电磁感应原理。

下面我将详细介绍漏电保护器的工作原理。

1. 电流平衡原理：漏电保护器通过检测电路中的电流差异来判断是否存在漏电。

电路中的电流在正常情况下应该是平衡的，即进入电路的电流等于离开电路的电流。

当电路发生漏电时，电流会通过漏电路径流向地面，导致进入电路的电流小于离开电路的电流，从而破坏了电流平衡。

2. 电磁感应原理：漏电保护器内部有一个差动电流互感器，它由两个线圈组成，一个是主线圈，一个是副线圈。

主线圈与电源相连，副线圈与负载相连。

当电路中没有漏电时，主线圈和副线圈中的电流是相等的，因此两个线圈中的磁场相互抵消，不会产生感应电动势。

3. 工作原理：当电路发生漏电时，漏电电流会通过漏电保护器的差动电流互感器，由于主线圈和副线圈中的电流不再相等，产生了感应电动势。

感应电动势会导致漏电保护器内部的触发装置动作，切断电源，使电路断开，从而防止漏电电流继续流动，保护人身安全。

4. 触发装置：漏电保护器的触发装置通常采用电磁式或电子式。

电磁式触发装置通过电磁力作用将触发机构切断电源，电子式触发装置通过电子元件检测漏电电流，并控制触发机构切断电源。

不论采用何种触发装置，其目的都是为了保证在漏电发生时能够快速切断电源，确保人身安全。

总结：漏电保护器的工作原理基于电流平衡原理和电磁感应原理。

通过检测电路中的电流差异和感应电动势，漏电保护器能够及时切断电源，防止漏电导致的电击事故发生。

在实际应用中，漏电保护器起到了重要的安全保护作用，为人们的生活和工作提供了可靠的电气安全保障。

漏电保护工作原理漏电保护是一种常见的安全保护措施，它可以有效地防止电器设备出现漏电现象，保障人们的生命财产安全。

本文将介绍漏电保护的工作原理及其实现方式。

一、漏电保护的工作原理漏电保护的工作原理是基于电路的电流平衡原理，即在正常情况下，电路中的电流应该是平衡的，即进入电路的电流等于离开电路的电流。

如果电路中出现了漏电现象，即电流从线路中流失到地面或其他介质中，那么电路中的电流平衡就被破坏了，这时漏电保护装置就会自动切断电路，以保护人们的安全。

漏电保护装置通常采用差动电流保护原理，即通过比较进入电路的电流和离开电路的电流之间的差异来检测电路是否出现了漏电现象。

当电路中的漏电电流超过设定值时，漏电保护装置就会自动切断电路，以避免电流对人体造成伤害，同时也能保护电器设备不受损坏。

二、漏电保护实现方式漏电保护可以通过多种方式实现，下面介绍几种常见的漏电保护装置。

1. 漏电保护器漏电保护器是一种常见的漏电保护装置，它通常安装在住宅、公共场所等地方的电路中，能够及时检测电路中的漏电现象，并自动切断电路，保障人们的安全。

漏电保护器的工作原理是通过检测电路中进入电流和离开电路的电流之间的差异来判断电路是否出现了漏电现象。

当电路中的漏电电流超过设定值时，漏电保护器就会自动切断电路，以避免电流对人体造成伤害。

2. 漏电保护插座漏电保护插座是一种常见的漏电保护装置，它通常安装在电器设备的插座上，能够及时检测电器设备中的漏电现象，并自动切断电路，保障人们的安全。

漏电保护插座的工作原理与漏电保护器类似，通过检测电器设备中进入电流和离开电路的电流之间的差异来判断电器设备是否出现了漏电现象。

当电器设备中的漏电电流超过设定值时，漏电保护插座就会自动切断电路，以避免电流对人体造成伤害。

3. 漏电保护开关漏电保护开关是一种常见的漏电保护装置，它通常安装在电路的配电箱中，能够及时检测电路中的漏电现象，并自动切断电路，保障人们的安全。
