ANSYS荷载工况组合计算实例•1相关命令• 1.1 LCDEF• 1.2LCFACT• 1.3SUMTYPE• 1.4LCOPER• 1.5LCASE1• 1.6LCWRITE• 1.7其他命令•2实例在实际工程计算中,往往需要分析多种不同荷载组合总用下的结构响应,比如恒载、活荷载、风荷载等的组合,有些是荷载位置不同,有些则是荷载大小差异。
ANSYS做不同荷载工况组合分析,要么是每一种工况用单独的APDL进行运算,每个工况一套文件;要么就是利用分析结果,在一个计算文件中,用不同的荷载步定义荷载组合,再用工况组合功能来实现我们的分析目标。
下面总结一下实现荷载工况组合的方法1.相关命令1.1. LCDEFLCDEF, LCNO, LSTEP, SBSTEP, KIMG 从结果文件中创建一个工况其中常用参数为:LCNO工况编号,是1~99之间的一个数字,作为指针,将工况与计算文件中的荷载步和荷载子步联系起来LSTEP用于定义工况的荷载步SBSTEP用于定义工况的荷载子步,默认为荷载步的最后一个子步KIMG用于复数分析,0-用实部;1-用虚部1.2.LCFACTLCFACT, LCNO, FACT 定义工况的分项系数其中,Lcno为工况编号,fact为分项系数1.3.SUMTYPESUMTYPE, Label 为工况组合设置数据组合类型Lable参数有两个选项,分别为•COMP—Combine element component stresses only. Stresses such as average nodal stresses, principal stresses, equivalent stresses, and stress intensities are derived from the combinedelement component stresses. Default. 此选项为只将单元应力进行组合,节点平均应力、主应力、等效应力等则从组合后的单元应力中求解(不知道这样理解是否合适呢。

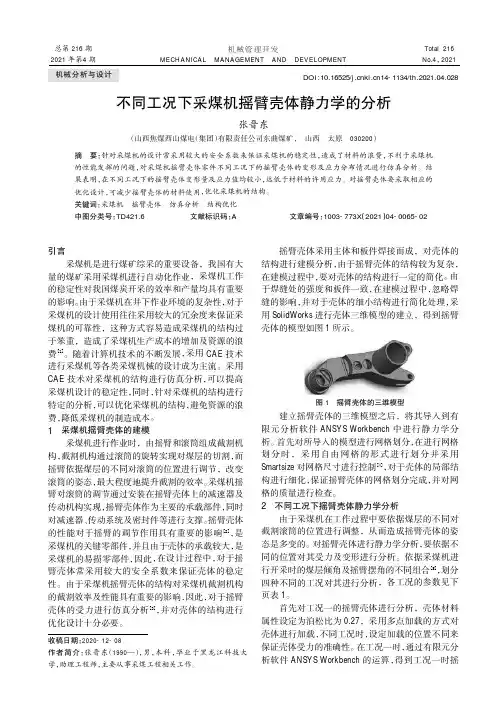

引言采煤机是进行煤矿综采的重要设备,我国有大量的煤矿采用采煤机进行自动化作业,采煤机工作的稳定性对我国煤炭开采的效率和产量均具有重要的影响。
由于采煤机在井下作业环境的复杂性,对于采煤机的设计使用往往采用较大的冗余度来保证采煤机的可靠性,这种方式容易造成采煤机的结构过于笨重,造成了采煤机生产成本的增加及资源的浪费[1]。
随着计算机技术的不断发展,采用CAE 技术进行采煤机等各类采煤机械的设计成为主流。
采用CAE 技术对采煤机的结构进行仿真分析,可以提高采煤机设计的稳定性,同时,针对采煤机的结构进行特定的分析,可以优化采煤机的结构,避免资源的浪费,降低采煤机的制造成本。
1采煤机摇臂壳体的建模采煤机进行作业时,由摇臂和滚筒组成截割机构,截割机构通过滚筒的旋转实现对煤层的切割,而摇臂依据煤层的不同对滚筒的位置进行调节,改变滚筒的姿态,最大程度地提升截割的效率。
采煤机摇臂对滚筒的调节通过安装在摇臂壳体上的减速器及传动机构实现,摇臂壳体作为主要的承载部件,同时对减速器、传动系统及密封件等进行支撑。
摇臂壳体的性能对于摇臂的调节作用具有重要的影响[2],是采煤机的关键零部件,并且由于壳体的承载较大,是采煤机的易损零部件,因此,在设计过程中,对于摇臂壳体常采用较大的安全系数来保证壳体的稳定性。
由于采煤机摇臂壳体的结构对采煤机截割机构的截割效率及性能具有重要的影响,因此,对于摇臂壳体的受力进行仿真分析[3],并对壳体的结构进行优化设计十分必要。
摇臂壳体采用主体和板件焊接而成,对壳体的结构进行建模分析,由于摇臂壳体的结构较为复杂,在建模过程中,要对壳体的结构进行一定的简化。
由于焊缝处的强度和板件一致,在建模过程中,忽略焊缝的影响,并对于壳体的细小结构进行简化处理,采用SolidWorks 进行壳体三维模型的建立,得到摇臂壳体的模型如图1所示。
建立摇臂壳体的三维模型之后,将其导入到有限元分析软件ANSYS Workbench 中进行静力学分析。

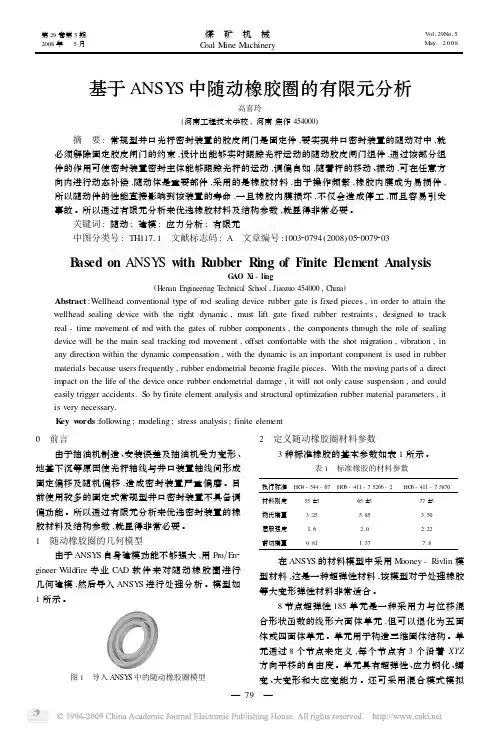

基于ANSY S 中随动橡胶圈的有限元分析高喜玲(河南工程技术学校,河南焦作454000)摘要:常规型井口光杆密封装置的胶皮闸门是固定件,要实现井口密封装置的随动对中,就必须解除固定胶皮闸门的约束,设计出能够实时跟踪光杆运动的随动胶皮闸门组件,通过该部分组件的作用可使密封装置密封主体能够跟踪光杆的运动,调偏自如,随着杆的移动、振动,可在任意方向内进行动态补偿,随动体是重要部件,采用的是橡胶材料,由于操作频繁,橡胶内膜成为易损件,所以随动件的性能直接影响到该装置的寿命,一旦橡胶内膜损坏,不仅会造成停工,而且容易引发事故。
所以通过有限元分析来优选橡胶材料及结构参数,就显得非常必要。
关键词:随动;建模;应力分析;有限元中图分类号:TH11711 文献标志码:A 文章编号:100320794(2008)0520079203B ased on ANSY S with Rubber Ring of Finite E lement AnalysisG AO Xi -ling(Henan Engineering T echnical School ,Jiaozuo 454000,China )Abstract :Wellhead conventional type of rod sealing device rubber gate is fixed pieces ,in order to attain the wellhead sealing device with the right dynamic ,must lift gate fixed rubber restraints ,designed to track real -time m ovement of rod with the gates of rubber com ponents ,the com ponents through the role of sealing device will be the main seal tracking rod m ovement ,offset com fortable with the shot migration ,vibration ,in any direction within the dynamic com pensation ,with the dynamic is an im portant com ponent is used in rubber materials because users frequently ,rubber endometrial become fragile pieces.With the m oving parts of a direct im pact on the life of the device once rubber endometrial damage ,it will not only cause suspension ,and could easily trigger accidents.S o by finite element analysis and structural optimization rubber material parameters ,it is very necessary.K ey w ords :following ;m odeling ;stress analysis ;finite element0 前言由于抽油机制造、安装误差及抽油机受力变形、地基下沉等原因使光杆轴线与井口装置轴线间形成固定偏移及随机偏移,造成密封装置严重偏磨。

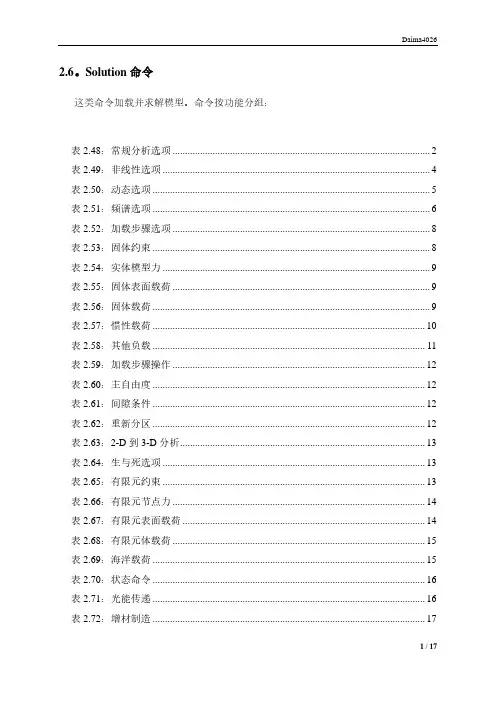

2.6。
Solution命令这类命令加载并求解模型。
命令按功能分组:表2.48:常规分析选项 (2)表2.49:非线性选项 (4)表2.50:动态选项 (5)表2.51:频谱选项 (6)表2.52:加载步骤选项 (8)表2.53:固体约束 (8)表2.54:实体模型力 (9)表2.55:固体表面载荷 (9)表2.56:固体载荷 (9)表2.57:惯性载荷 (10)表2.58:其他负载 (11)表2.59:加载步骤操作 (12)表2.60:主自由度 (12)表2.61:间隙条件 (12)表2.62:重新分区 (12)表2.63:2-D到3-D分析 (13)表2.64:生与死选项 (13)表2.65:有限元约束 (13)表2.66:有限元节点力 (14)表2.67:有限元表面载荷 (14)表2.68:有限元体载荷 (15)表2.69:海洋载荷 (15)表2.70:状态命令 (16)表2.71:光能传递 (16)表2.72:增材制造 (17)表2.48:常规分析选项这些SOLUTION命令可设置常规分析选项。
ABEXTRACT提取用于瑞利阻尼的alpha-beta阻尼乘数。
ACCOPTION指定GPU加速器功能选项。
ADAMS执行解决方案并将弹性体信息写入模态中间文件。
ANTYPE指定分析类型和重新启动状态。
ASCRES指定声散射分析的输出类型。
ASOL激活指定的声学解决方案。
BCSOPTION设置稀疏求解器的内存选项。
CECHECK检查约束方程和刚体的耦合运动。
CHECK检查当前数据库项目的完整性。
CINT定义与轮廓积分计算相关的参数。
CMATRIX执行静电场解决方案,并计算多个导体之间的自电容和互电容。
CMSOPT指定组件模式综合(CMS)分析选项。
CNCHECK提供和/或调整接触对的初始状态。
CNKMOD修改接触单元的关键选项。
CNTR将接触对信息输出到文本文件。
CUTCONTROL在非线性解决方案中控制时间步缩减。

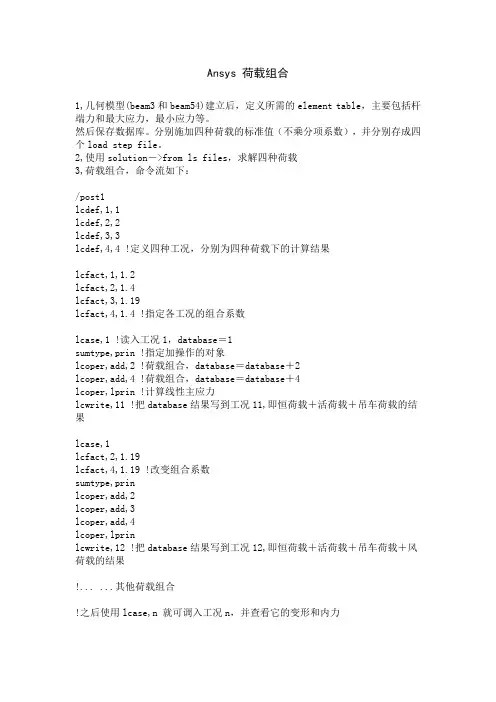

Ansys 荷载组合1,几何模型(beam3和beam54)建立后,定义所需的element table,主要包括杆端力和最大应力,最小应力等。
然后保存数据库。
分别施加四种荷载的标准值(不乘分项系数),并分别存成四个load step file。
2,使用solution->from ls files,求解四种荷载3,荷载组合,命令流如下:/post1lcdef,1,1lcdef,2,2lcdef,3,3lcdef,4,4 !定义四种工况,分别为四种荷载下的计算结果lcfact,1,1.2lcfact,2,1.4lcfact,3,1.19lcfact,4,1.4 !指定各工况的组合系数lcase,1 !读入工况1,database=1sumtype,prin !指定加操作的对象lcoper,add,2 !荷载组合,database=database+2lcoper,add,4 !荷载组合,database=database+4lcoper,lprin !计算线性主应力lcwrite,11 !把database结果写到工况11,即恒荷载+活荷载+吊车荷载的结果lcase,1lcfact,2,1.19lcfact,4,1.19 !改变组合系数sumtype,prinlcoper,add,2lcoper,add,3lcoper,add,4lcoper,lprinlcwrite,12 !把database结果写到工况12,即恒荷载+活荷载+吊车荷载+风荷载的结果!... ...其他荷载组合!之后使用lcase,n 就可调入工况n,并查看它的变形和内力!可使用如下命令流得到工况11和12,13的较大者99,进而查看最大应力lcase,11lcase,min,12lcase,min,13lcwrite,98lcase 98!查看工况98的应力分布... ...lcase,11lcase,max,12lcase,max,13lcwrite,99lcase 99!查看工况99的应力分布... ...以下为定义和读取荷载工况用到的一些命令:LCDEF_从结果文件中的一列结果产生荷载工况LCDEF, LCNO, LSTEP, SBSTEP, KIMGLCNO:随意的指针数(1-99),要赋给LSTEP,SBSTEP和FILE命令指定的荷载工况。

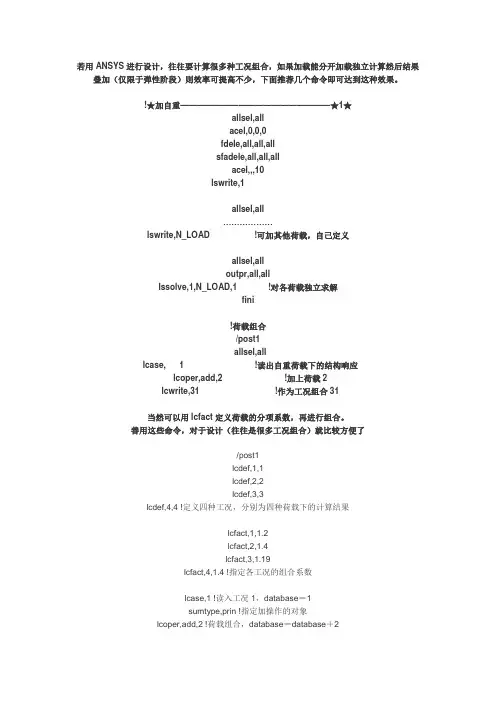

若用ANSYS进行设计,往往要计算很多种工况组合,如果加载能分开加载独立计算然后结果叠加(仅限于弹性阶段)则效率可提高不少,下面推荐几个命令即可达到这种效果。
!★加自重——————————————————★1★allsel,allacel,0,0,0fdele,all,all,allsfadele,all,all,allacel,,,10lswrite,1allsel,all………………lswrite,N_LOAD !可加其他荷载,自己定义allsel,alloutpr,all,alllssolve,1,N_LOAD,1 !对各荷载独立求解fini!荷载组合/post1allsel,alllcase, 1 !读出自重荷载下的结构响应lcoper,add,2 !加上荷载2lcwrite,31 !作为工况组合31当然可以用lcfact定义荷载的分项系数,再进行组合。
善用这些命令,对于设计(往往是很多工况组合)就比较方便了/post1lcdef,1,1lcdef,2,2lcdef,3,3lcdef,4,4 !定义四种工况,分别为四种荷载下的计算结果lcfact,1,1.2lcfact,2,1.4lcfact,3,1.19lcfact,4,1.4 !指定各工况的组合系数lcase,1 !读入工况1,database=1sumtype,prin !指定加操作的对象lcoper,add,2 !荷载组合,database=database+2lcoper,add,4 !荷载组合,database=database+4lcoper,lprin !计算线性主应力lcwrite,11 !把database结果写到工况11,即恒荷载+活荷载+吊车荷载的结果lcase,1lcfact,2,1.19lcfact,4,1.19 !改变组合系数sumtype,prinlcoper,add,2lcoper,add,3lcoper,add,4lcoper,lprinlcwrite,12 !把database结果写到工况12,即恒荷载+活荷载+吊车荷载+风荷载的结果!... ...其他荷载组合!之后使用lcase,n 就可调入工况n,并查看它的变形和内力!可使用如下命令流得到工况11和12,13的较大者99,进而查看最大应力lcase,11lcase,min,12lcase,min,13lcwrite,98lcase 98!查看工况98的应力分布... ...lcase,11lcase,max,12lcase,max,13lcwrite,99lcase 99!查看工况99的应力分布... ...以下为定义和读取荷载工况用到的一些命令:LCDEF_从结果文件中的一列结果产生荷载工况LCDEF, LCNO, LSTEP, SBSTEP, KIMGLCNO:随意的指针数(1-99),要赋给LSTEP,SBSTEP和FILE命令指定的荷载工况。

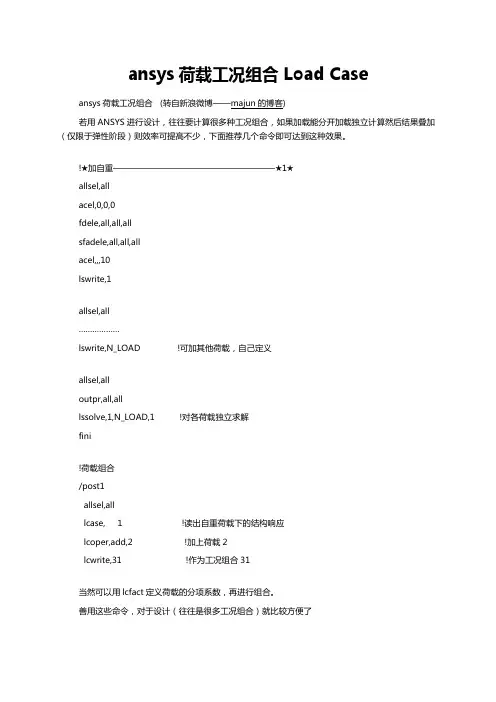

ansys荷载工况组合 Load Case ansys荷载工况组合 (转自新浪微博——majun的博客)若用ANSYS进行设计,往往要计算很多种工况组合,如果加载能分开加载独立计算然后结果叠加(仅限于弹性阶段)则效率可提高不少,下面推荐几个命令即可达到这种效果。
!★加自重——————————————————★1★allsel,allacel,0,0,0fdele,all,all,allsfadele,all,all,allacel,,,10lswrite,1allsel,all………………lswrite,N_LOAD !可加其他荷载,自己定义allsel,alloutpr,all,alllssolve,1,N_LOAD,1 !对各荷载独立求解fini!荷载组合/post1allsel,alllcase, 1 !读出自重荷载下的结构响应lcoper,add,2 !加上荷载2lcwrite,31 !作为工况组合31当然可以用lcfact定义荷载的分项系数,再进行组合。
善用这些命令,对于设计(往往是很多工况组合)就比较方便了对单层或二层框架进行弹性分析,需要考虑四种荷载恒荷载,活荷载,风荷载和吊车荷载1,几何模型(beam3和beam54)建立后,定义所需的element table,主要包括杆端力和最大应力,最小应力等。
然后保存数据库。
分别施加四种荷载的标准值(不乘分项系数),并分别存成四个load step file。
2,使用solution->from ls files,求解四种荷载(LSSOLVE,1,4,1,)3,荷载组合,命令流如下:/post1lcdef,1,1lcdef,2,2lcdef,3,3lcdef,4,4 !定义四种工况,分别为四种荷载下的计算结果lcfact,1,1.2lcfact,2,1.4lcfact,3,1.19lcfact,4,1.4 !指定各工况的组合系数lcase,1 !读入工况1,database=1sumtype,prin !指定加操作的对象lcoper,add,2 !荷载组合,database=database+2lcoper,add,4 !荷载组合,database=database+4lcoper,lprin !计算线性主应力lcwrite,11 !把database结果写到工况11,即恒荷载+活荷载+吊车荷载的结果lcase,1lcfact,2,1.19lcfact,4,1.19 !改变组合系数sumtype,prinlcoper,add,2lcoper,add,3lcoper,add,4lcoper,lprinlcwrite,12 !把database结果写到工况12,即恒荷载+活荷载+吊车荷载+风荷载的结果!... ...其他荷载组合!之后使用lcase,n 就可调入工况n,并查看它的变形和内力!可使用如下命令流得到工况11和12,13的较大者99,进而查看最大应力lcase,11lcase,min,12lcase,min,13lcwrite,98lcase 98!查看工况98的应力分布... ...lcase,11lcase,max,12lcase,max,13lcwrite,99lcase 99!查看工况99的应力分布... ...以下为定义和读取荷载工况用到的一些命令:LCDEF_从结果文件中的一列结果产生荷载工况LCDEF, LCNO, LSTEP, SBSTEP, KIMGLCNO:随意的指针数(1-99),要赋给LSTEP,SBSTEP和FILE命令指定的荷载工况。
文章来源:安世亚太官方订阅号(搜索:peraglobal)产品概念设计初期,单纯的凭借经验以及想象对零部件进行设计往往是不够的,在适当约束条件下,如果能充分利用“拓扑优化技术”进行分析,并结合丰富的产品设计经验,是有能力设计出更满足产品结构技术方案、工艺要求、而且更质轻质优的产品的。
拓扑优化主要思想是寻求一种能够根据给定负载情况、约束条件和性能指标,在指定区域内对材料分布进行优化的数学方法,对系统材料发挥最大利用率。
通过将区域离散成足够多的子区域,借助有限元分析技术对于结构进行强度分析或模态分析等,按照指定优化策略和准则从这些子区域中删除一定数量单元,用保留下来的单元描述结构的最优拓扑。
图1ANSYS Topology Optimization拓扑优化模块能够结合ANSYS Mechanical进行强度和频率两种分析下的拓扑优化分析计算,强大的SpaceClaim Direct Modeler能够继拓扑优化之后对于较为粗陋的刻面片体结构完成光顺化处理,STL文件生成直接送入3D增材打印机进行打印满足轻量化设计需求。
同时SpaceClaim Direct Modeler先进强大的建模技术、修复技术能使工程师根据光顺后的外观进行建模重构获得三维造型设计,高级蒙皮功能技术能够最大化保留拓扑优化结构形貌,这些都极大满足了复杂装配体结构安装、定位、配合、功能等需求。
如图1所示,为某机械手臂结构拓扑优化与光顺化示例。
轻量化设计之后,可以考虑重构建模和刻面片直接光顺化两种技术,直接用于实际产品仿真设计验证和制造使用,限于笔者个人运用软件能力和认知偏见,重构几何模型同直接刻面光顺化模型相比:前者更易对新方案设计跟随修改,有限元验证计算过程的网格划分和加载设置等控制也相对简单,一般整体外观不违和,能够采用增材、CNC以及传统其他加工方法;后者会拥有更流畅的几何过渡转角,造型更为新颖,能一定程度降低应力集中,但其他配合结构设计变更后,更新拓扑光顺化几何设计相对较为困难,一般由增材制造完成产品制造。
Ansys多工况组合的方法Liutao8848()毫无疑问,实际工程设计一般要考虑多工况荷载组合的问题,这里通过一个例子说明Ansys的实现过程。
首先给出ansys荷载组合的定义:载荷工况的组合就是在载荷工况的结果数据之间进行运算处理,即当前处于数据库的载荷工况结果数据和另一独立结果文件中的载荷工况结果数据之间进行运算。
ANSYS中指定载荷工况的组合方式荷载组合有两种方法,○1:通过载荷工况文件组合;○2通过结果文件进行荷载组合;我们通过一个例子来说明它们的应用。
A:通过载荷工况文件组合如图-1所示一工字钢梁,分别有两种工况,一个是集中扭矩,作用于节点2,大小为-1000;一个是均布扭矩,作用于每个节点,大小为120。
图-1 工字钢梁模型当作用于每个节点的均布扭矩,其受荷Von mise应力图如图-2,各节点ROTX 见后表第一栏。
图-2 工字钢梁受均布扭矩后变形及Von mose应力图此时通过:/Post1-load case-write load case 建立工字钢梁受扭矩后的载荷工况文件:这样工作目录下会多一个载荷工况文件beam.101。
对该模型施加集中扭矩后,Von mose应力图如图-3,各节点UY变形见后表第二栏图-3 工字钢梁受集中扭矩后变形及Von mose应力图如果考虑取两种工况的扭转变形之和进行组合,则可以选择:组合后结果见表第三栏。
如果考虑第一种工况与第二种工况的0.8倍组合,则可以,按下步操作设置倍数:然后执行上面的加操作就可以了。
计算结果见第四栏。
附表:数据NODE ROTX1 0.0000 1 0.0000 1 0.0000 1 0.00002 5.4216 2 -4.3028 2 1.1187 2 0.34423E-013 0.51634 3 -0.21514 3 0.30120 3 0.197934 1.0069 4 -0.43028 4 0.57658 4 0.375215 1.4716 5 -0.64542 5 0.82614 5 0.531836 1.9105 6 -0.86057 6 1.0499 6 0.667807 2.3235 7 -1.0757 7 1.2478 7 0.783118 2.7108 8 -1.2908 8 1.4199 8 0.877789 3.0722 9 -1.5060 9 1.5662 9 0.9517810 3.4078 10 -1.7211 10 1.6867 10 1.005111 3.7176 11 -1.9363 11 1.7814 11 1.037812 4.0016 12 -2.1514 12 1.8502 12 1.049913 4.2598 13 -2.3666 13 1.8932 13 1.041314 4.4921 14 -2.5817 14 1.9105 14 1.012015 4.6987 15 -2.7968 15 1.9018 15 0.9621116 4.8794 16 -3.0120 16 1.8674 16 0.8915517 5.0343 17 -3.2271 17 1.8072 17 0.8003318 5.1634 18 -3.4423 18 1.7211 18 0.6884519 5.2667 19 -3.6574 19 1.6093 19 0.5559320 5.3441 20 -3.8725 20 1.4716 20 0.4027421 5.3957 21 -4.0877 21 1.3081 21 0.22891B:通过结果文件进行荷载组合定义载荷工况Main Menu: General Postproc > Load Case > Create Load Case 指定载荷工况数据来源(一般选“Results file”,即以前的多载荷步运算创建的结果文件)b: 单击OK.c. 指定参考名*.*或参考号,载荷步号和子步号d.单击OK.**名字必须在此之前定义,并与载荷工况参考号相对应后面的操作,和前面一样。
ANSYS第十三章模型的合并和归档第十三章模型的合并和归档13.1 合并模型如果你建立模型的一部分,而另外的人建立同一模型的不同部分,就需要将两个或更多的单个模型进行合并。
或者也许用户将一个较大的模型任务细分为若干小的独立任务,生成几个独立模型。
如果保留了输入文件的拷贝,可将所有输入(命令)合并在一起而实现模型的合并。
但这种方法可能引发冲突,由于不同文件中的图元可能共享相同的编号、材料属性可能发生重叠,等等。
一种替代的方法是用CDWRITE命令写出ASCII文件,可用CDREAD命令进行合并:·用下列方法写出一个ASCII文件:命令:CDWRITEGUI: Main Menu>Preprocessor>Archive Model>Write·用下列方法读入文件命令:CDREADGUI: Main Menu>Preprocessor>Archive Model>Read这种方法的优点在于读写操作合并,对生成的每一个文件自动地写适当的NUMOFF命令避免数据发生冲突。
当读入这些文件时,NUMOFF命令为防止数据编号冲突对已有数据编号加一个偏差值,而即将读入的数据仍保留其编号。
可用NUMCMP命令(菜单途径Main Menu>Preprocessor>Numbering Ctrls>Compress Numbers)去掉由NUMOFF操作产生的空值编号。
对大模型,为节省时间可只写出模型中待合并的部分。
便如,用CDWRITE操作,可只输出实体模型信息或数据库信息。
数据库信息由没有实体模型和实体模型载荷信息的有限元模型组成。
如果计划将两未划分网格的实体模型合并,可用CDWRITE操作只保存实体模型信息。
然后用CDREAD操作读入实体模型文件。
13.2 模型归档什么是保存或归档已构造完成或已执行完分析模型的最好方法呢?可以通过保存log文件、数据库文件和由写操作〔CDWRITE〕生成的文件保存模型、一个载荷工况和一系列求解选项集。

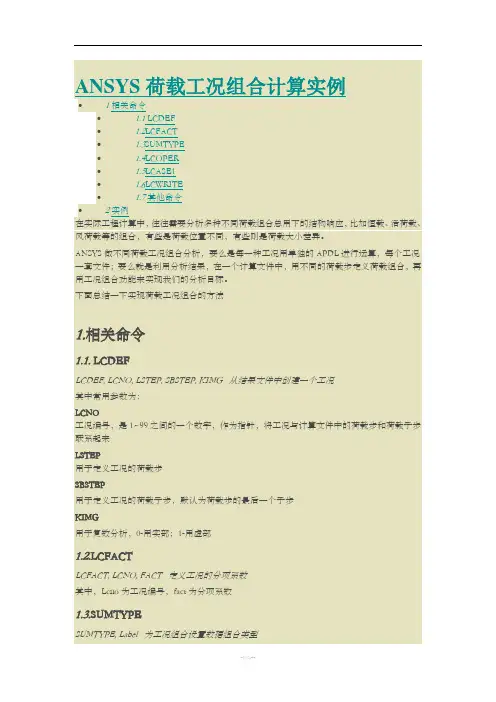

ANSYS荷载工况组合计算实例•1相关命令• 1.1 LCDEF• 1.2LCFACT• 1.3SUMTYPE• 1.4LCOPER• 1.5LCASE1• 1.6LCWRITE• 1.7其他命令•2实例在实际工程计算中,往往需要分析多种不同荷载组合总用下的结构响应,比如恒载、活荷载、风荷载等的组合,有些是荷载位置不同,有些则是荷载大小差异。
ANSYS做不同荷载工况组合分析,要么是每一种工况用单独的APDL进行运算,每个工况一套文件;要么就是利用分析结果,在一个计算文件中,用不同的荷载步定义荷载组合,再用工况组合功能来实现我们的分析目标。
下面总结一下实现荷载工况组合的方法1.相关命令1.1. LCDEFLCDEF, LCNO, LSTEP, SBSTEP, KIMG 从结果文件中创建一个工况其中常用参数为:LCNO工况编号,是1~99之间的一个数字,作为指针,将工况与计算文件中的荷载步和荷载子步联系起来LSTEP用于定义工况的荷载步SBSTEP用于定义工况的荷载子步,默认为荷载步的最后一个子步KIMG用于复数分析,0-用实部;1-用虚部1.2.LCFACTLCFACT, LCNO, FACT 定义工况的分项系数其中,Lcno为工况编号,fact为分项系数1.3.SUMTYPESUMTYPE, Label 为工况组合设置数据组合类型Lable参数有两个选项,分别为•COMP—Combine element component stresses only. Stresses such as average nodal stresses, principal stresses, equivalent stresses, and stress intensities are derived from the combined element component stresses. Default. 此选项为只将单元应力进行组合,节点平均应力、主应力、等效应力等则从组合后的单元应力中求解(不知道这样理解是否合适呢。
) •PRIN—Combine principal stress, equivalent stress, and stress intensity directly as stored on the results file. Component stresses are not available with this option.对主应力、等效应力、应力强度等直接根据结果文件进行组合。
所以平时在计算主应力等结果时候多用次选项。
1.4.LCOPERLCOPER, Oper, LCASE1, Oper2, LCASE2 对荷载工况进行操作Oper•ZERO—Zero results portion of database (LCASE1 ignored).结果数据库中为零的部分?•SQUA—Square database values (LCASE1 ignored).数据结果取平方•SQRT—Square root of database (absolute) values (LCASE1 ignored).结果数据开平方根•LPRIN—Recalculate line element principal stresses (LCASE1 ignored). Stresses are as shown for the NMISC items of the ETABLE command for the specific line element type.计算线性主应力•ADD—Add LCASE1 to database values.将工况1增加到求解数据库中•SUB—Subtract LCASE1 from database values.将工况1从求解数据库中删除•SRSS—Square root of the sum of the squares of database and LCASE1.将求解数据库和工况1之和进行开平方•MIN—Compare and save in database the algebraic minimum of database and LCASE1.将数据库和工况1中的代数比较小者存入现有数据库•MAX—Compare and save in database the algebraic maximum of database and LCASE1.将数据库和工况1中的代数较大者存入现有数据库•ABMN—Compare and save in database the absolute minimum of database and LCASE1 (based on magnitudes, then apply the corresponding sign).将数据库和工况1中绝对值较小者存入现有数据库•ABMX—Compare and save in database the absolute maximum of database and LCASE1 (based on magnitudes, then apply the corresponding sign).将数据库和工况1中绝对值较大者存入现有数据库1.5.LCASE1First load case in the operation (if any). See LCNO of the LCDEF command. If ALL, repeat operations using all selected load cases .工况运算的第一个工况,由LCDEF命令指定,如果为all,则对所有已选择的工况重复命令。
Oper2MULT—乘法运算: LCASE1*LCASE2CPXMAX—此选项用于复数运算,将工况1作为实部,工况2作为虚部。
This option does a phase angle sweep to calculate the maximum of derived stresses and equivalent strain for a complex solution where LCASE1 is the real part and LCASE2 is the imaginary part. The Oper field is not applicable with this option. Also, the LCABS and SUMTYPE commands have no effect on this option. The value of S3 will be a minimum. This option does not apply to derived displacement amplitude (USUM). Load case writing (LCWRITE) is not supported. See POST1and POST26 – Complex Results Postprocessing in the Mechanical APDL Theory Reference for more information.LCASE2Second load case. Used only with Oper2 operations.1.6.LCWRITELCWRITE, LCNO, Fname, Ext, —创建工况文件其中lcno为工况编号,fname和ext分别为工况文件名称和后缀名1.7.其他命令•lCDEF,ERASE来删除所有的荷载工况指针和所有的荷载工况文件•LCDEF,LCNO,ERASE删除指定的荷载工况指针LCNO(和相应的文件)。
•LCDEF,STAT查看所有选定的荷载工况(LCSEL)的状态•LCDEF,STAT ,ALL查看所有荷载工况的状态•LCSEL, Type, LCMIN, LCMAX, LCINC 选择指定编号的工况2.实例首先要说明,这个悬臂梁实例本身没有任何工程意义,只是用来熟悉一下相关操作而已。
为了便于理解,实例中只有两个荷载工况,分别为向上的集中力和向下的均布荷载,实际情况可能比实例中更复杂,就需要具体问题具体分析了。
/悬臂梁简单模型finish/clear/prep7et,1,188mp,ex,1,2.1e5mp,prxy,1,0.3sectype,1,beam,I,,0secdata,0.5,0.5,0.7,0.05,0.05,0.05k,1,k,2,10k,3,,20l,1,2latt,1,1,1,,3,,1lesize,all,1lmesh,all/solud,1,allf,2,fy,100lswrite,1fdele,all,allsfbeam,all,,pres,200,200 lswrite,2allsel,alloutpr,all,alllssolve,1,2,1 !对各荷载独立求解finish/post1/eshape,1plnsol,s,1对上述命令流进行改进,设置荷载组合:finish/clear/prep7et,1,188mp,ex,1,2.1e5mp,prxy,1,0.3sectype,1,beam,I,,0secdata,0.5,0.5,0.7,0.05,0.05,0.05k,1,k,2,10k,3,,20l,1,2latt,1,1,1,,3,,1lesize,all,1lmesh,all/solud,1,allf,2,fy,100lswrite,1fdele,all,allsfbeam,all,,pres,200,200lswrite,2allsel,alloutpr,all,alllssolve,1,2,1 !对各荷载独立求解finish/post1/eshape,1!plnsol,s,1/post1lcdef,1,1 !设定工况1=荷载步1,工况2=荷载步2lcdef,2,2!给两个工况设置不同的分项系数lcfact,1,1.2lcfact,2,1.4lcase,1 !读入工况1,database=1sumtype,prin !指定加操作的类型lcoper,add,2 !荷载组合,database=database+2lcoper,lprin !计算线性主应力lcwrite,11 !把database结果写到工况11,即1.2倍竖向力+1.4倍均布荷载lcase,1 !还可以重新读入工况1,database=1lcfact,1,2!重新定义分项系数lcfact,2,1.5sumtype,prinlcoper,add,2 !荷载组合,database=database+2lcoper,lprin !计算线性主应力lcwrite,12 !把database结果写到工况11,即2倍竖向力+1.5倍均布荷载lcase,1!载入工况1plnsol,s,1 !查看该工况下的结构响应荷载工况1的SX计算结果荷载工况2的SX计算结果ansys荷载工况组合若用ANSYS进行设计,往往要计算很多种工况组合,如果加载能分开加载独立计算然后结果叠加(仅限于弹性阶段)则效率可提高不少,下面推荐几个命令即可达到这种效果。
