cad如何学习绘制家具设计图家居设计CAD绘图技巧在使用CAD软件绘图的过程中，很多设计师总结了一些小技巧，合理利用这些小技巧可以使我们的绘制变得更简单。
在今天的CAD教程中，笔者就和大家分享一下自己在使用CAD的过程中总结的一些小技巧，希望对大家有所帮助。
1、选择在选择时，有时不小心多选了某些图元，此时并不需要取消命令重新选择，只须在软件出现“选择目标”的提示后输入【remove】并回车，再选择那些多选的图元就可以将其从当前选择集中排除。
当命令执行过程中需要选择时，直接按下空格键，系统会自动给出各种选择方式的提示，我们输入相应的选项，就可以选用不同的选择方式完成选择（如图1）。
图12、电子传递图纸在传递的过程中会存在不少问题，例如双方使用的字体文件不同，导致文字无法正常显示；传递图纸时忘记附上图中插入的图像或外部参照文件，导致对方打开图面内容缺失等。
而CAD的电子传递功能可以很好解决这个问题。
以CAD为例，我们单击左上角图标，在下拉菜单中单击【电子传递】功能选项，软件会弹出对话框（如图2）。
图2可以看到，电子传递功能默认内容不仅包含图纸文件，还包括字体映像文件、图纸中插入的光栅图像、外部参照图纸。
右侧下拉框中的【STANDARD】是电子传递的设置，我们可以修改这个设置或添加新的设置。
用电子传递不仅可以保证与当前图纸相关的文件都可以进行打包，而且我们不必再专门对每个文件书写说明，避免了找不到字体文件、参照文件等各种文件缺失的麻烦。
3、CAD表格转换EXCEL单击CAD扩展工具菜单栏中的【CAD表格转换EXCEL命令】，软件会弹出一个转换尺寸比例对话框，我们可以在对话框中选择转换表格之间的尺寸比例。
接着，框选CAD中的【建筑明面积细表】并确定，系统会自动起动EXCEL，并在EXCEL中将转换好的表格打开（如图3）。

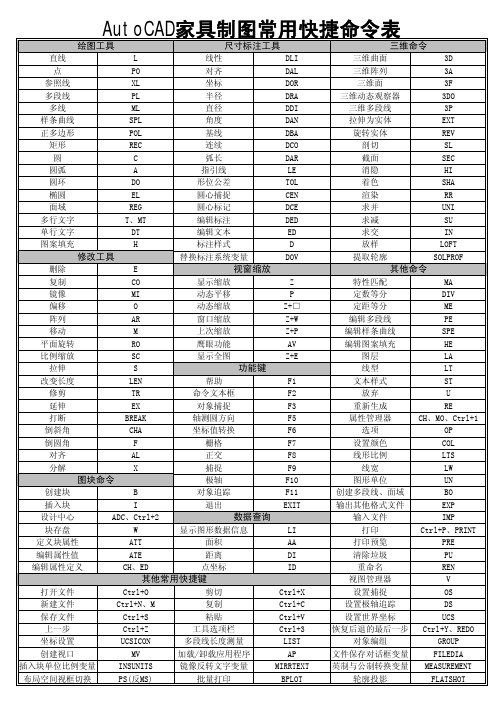

图34、【↑】、【↓】键的使用在CAD中，用上、下箭头键可以选择以前键入的命令。
这在输入文本时最实用，因为无论是TEXT或DTEXT命令，均可在输入文字时使用上、下箭头键来减少命令的输入量。
家具设计的基本尺寸和家具CAD图基本画法家具设计的基本尺寸：衣橱：深度：一般60~65；推拉门：70，衣橱门宽度：40~65推拉门：75~150，高度：190~240矮柜：深度：35~45，柜门宽度：30-60电视柜：深度：45-60，高度：60-70单人床：宽度：90，105，120；长度：180，186，200，210双人床：宽度：135，150，180；长度180，186，200，210圆床：直径：186，212.5，242.4（常用）室内门：宽度：80-95，医院120；高度：190，200，210，220，240厕所、厨房门：宽度：80，90；高度：190，200，210窗帘盒：高度：12-18；深度：单层布12；双层布16-18（实际尺寸）沙发：单人式：长度：80-95，深度：85-90；坐垫高：35-42；背高：70-90双人式：长度：126-150；深度：80-90三人式：长度：175-196；深度：80-90四人式：长度：232-252；深度80-90茶几：小型，长方形：长度60-75，宽度45-60，高度38-50（38最佳）中型，长方形：长度120-135；宽度38-50或者60-75正方形：长度75-90，高度43-50大型，长方形：长度150-180，宽度60-80，高度33-42（33最佳）圆形：直径75，90，105，120；高度：33-42方形：宽度90，105，120，135，150；高度33-42书桌：固定式：深度45-70（60最佳），高度75活动式：深度65-80，高度75-78书桌下缘离地至少58；长度：最少90（150-180最佳）餐桌：高度75-78（一般），西式高度68-72，一般方桌宽度120，90，75；长方桌宽度80，90，105，120；长度150，165，180，210，240圆桌：直径90，120，135，150，180书架：深度25-40（每一格），长度：60-120；下大上小型下方深度35-45，高度80-90活动未及顶高柜：深度45，高度180-200木隔间墙厚：6-10；内角材排距：长度（45-60）*90室内常用尺寸：1、墙面尺寸(1)踢脚板高；80-200mm。
CAD绘制家具设计图的步骤与技巧CAD（计算机辅助设计）是现代家具设计中不可或缺的工具之一。
使用CAD软件可以更加高效地绘制家具设计图，并快速进行修改和编辑。
本文将介绍CAD绘制家具设计图的具体步骤和一些技巧，帮助您提高绘图效率和准确性。
一、确定设计需求在开始绘制家具设计图之前，首先需要明确设计的需求和目标。
这包括家具的功能、尺寸、样式以及材料等要素。
只有明确了这些要求，才能更好地进行绘图工作。
二、收集参考资料在绘制家具设计图之前，收集一些相关的参考资料是必要的。
可以通过搜索互联网或参考家具设计书籍、杂志等来获取灵感和参考。
这些资料有助于您更好地理解家具的结构和细节，从而更好地进行绘图工作。
三、选择合适的CAD软件市面上有很多CAD软件可供选择，如AutoCAD、SketchUp、SolidWorks等。
根据您的需要和熟悉程度，选择适合自己的CAD软件。
不同的软件界面和操作方式可能有所不同，需要您花一些时间熟悉和掌握。
四、创建绘图文件在CAD软件中，创建一个新的绘图文件。
根据实际需要，设置图纸的纸张大小和比例。
选取合适的图层并设置图层属性，在绘图过程中可以更好地分类和管理不同元素。
五、绘制基本轮廓开始绘制家具的基本轮廓，可以使用多种绘图工具，如直线、圆弧、矩形等。
根据家具的尺寸和形状要求，使用这些工具逐步构建家具的外形。
六、细化设计细节在基本轮廓绘制完成后，需要将家具的细节进行细化。
这包括添加家具的细节装饰、孔洞、连接部件等。
可以使用线条、曲线、圆角等工具来实现这些细节。
七、应用材质和纹理为了更好地展示家具的外观效果，可以为家具应用合适的材质和纹理。
CAD软件中通常提供了一些材质库供选择，也可以自定义材质。
通过应用材质和纹理，可以更好地模拟家具的真实外观。
八、添加标注和尺寸在绘制家具设计图的过程中，需要添加标注和尺寸以便对家具进行准确的测量和制作。
通过CAD软件的标注工具，可以添加尺寸线、文字说明、符号等，使设计图更加清晰和明确。
cad如何画家具组装说明书CAD（计算机辅助设计）是一种应用于绘图和设计领域的技术工具，它广泛应用于各行各业，包括家具设计和制造。
家具组装说明书是帮助消费者理解家具组装过程并正确搭建家具的重要指南。
在CAD软件中，通过一些简单的步骤，可以轻松绘制一份家具组装说明书。
首先，你需要了解家具的尺寸和组装细节。
根据家具的尺寸和设计，使用CAD软件中的绘图工具，绘制出家具的基本形状。
你可以选择绘制正视图、俯视图和侧视图，确保准确地呈现家具的外观和结构细节。
接下来，考虑家具的组装过程，并绘制相应的示意图。
这些示意图应明确地显示每个零件的位置、连接方式和所需的工具。
在CAD软件中，你可以使用各种工具和命令来绘制零件的细节。
例如，你可以使用线条工具绘制家具的边缘以及连接部分的线型。
还可以使用矩形工具或多边形工具来绘制家具的板件和框架。
如果需要呈现更多的细节，可以使用细分和阴影效果等功能来增强图形的真实感。
另外，为了使消费者更好地理解组装过程，你还可以在CAD软件中添加文字和注解。
使用文字工具，为每个零件标注名称和尺寸。
通过注解功能，你可以为每个步骤添加说明和注意事项，以确保组装过程的顺利进行。
完成绘图后，检查你的设计是否准确无误。
在CAD软件中，你可以使用测量工具和对齐工具来检查尺寸和位置是否符合要求。
确保所有示意图和文字都清晰可读，并且容易理解。
最后，将你的设计导出为合适的格式，以便方便地共享给消费者。
常见的格式包括PDF、JPEG或PNG。
在导出前，确保你的设计保留了正确的比例和清晰度。
通过使用CAD软件，你可以方便地绘制家具组装说明书，提供给消费者以便他们正确组装家具。
这样，消费者可以准确地理解组装过程，并确保家具搭建的成功完成。
