autocad制图初学入门教程

Cad基本教程要基本熟悉工程制图cad，从标准、绘图、标注、打印四个方面入手比较简单，适于讲解教程的制作和方便个人理解，算不上全面。

另外因自己的水平一般，我尽量讲细一点，以便于更好理解。

一、标准（简单了解就行，不太重要，知道有这就行。

）工程制图大概包括设备图，流程图，布置图三种。

一般设备图有包含设备主视图和俯视图。

布置图必须标明方位。

标准主要说的是制图标准，包括国标，行业制图标准等等。

比如说国标规定焊缝的标注等。

又比如说我们化工制图标题栏，明细栏等的制作标准。

还有像绘图过程中物料管道线用0.9mm粗线，仪表圆一般规定直径10mm这样的死规定。

但一般这些都不太重要，实际操作过程中，只要图纸表达清晰，内容表达明确的简略图即可。

二、绘图cad绘图主要借助cad中绘图工具栏和modify修改工具栏中工具。

（先了解就行，不用死记）绘图工具的使用过程中，结合状态栏的辅助操作，可以更快的完成图纸的制作。

一般常用的状态有正交，极轴，对象捕捉。

其他不常用就不一一介绍了。

正交：用于直线的绘制，复制移动的垂直或水平方向的移动。

再不需要时可取消。

极轴：有助交点终止处的绘图。

也可用于直线的绘制。

对象捕捉：主要是对交点处或中心点的捕捉显示。

完成各种绘图用具的教学，会是一种比较枯燥的工作。

要一一讲解起来既费时又费力，感觉完全没有必要。

所以我先讲解几个常用工具操作，然后根据相近相通原理，撇一叶而知秋。

介绍这之前首先先说下一些常识：1、关于鼠标的应用Cad中鼠标滚轮具有三个功能，1、转动滚轮可以放大缩小绘图界面，但不能缩小扩大绘图的实际尺寸和比例。

2、单机滚轮后可做抓取工具，任意控制所要绘图地点居于中心位置。

3、左单击选择操作选项，并接后续操作的进行。

2、选项里的部分操作和word类似，我一般学会一个软件后，首先会了解选项里的一些操作，以方便和简化后续绘图工作中肯可能带来的不便。

在“工具”栏里最下面打开“选项”先看“显示”，标注圆圈部分需要注意，十字光标一般调到25左右比较好，“颜色”选框中可以调背景颜色，比如灰（黑）色调成白色：棕色标记处取消勾选→打开颜色复选框→选择“窗口元素”模型空间背景，选择“颜色”白色。

来一波笔记1选项:op鼠标操作：滚动中键缩放按住中键移动实线全部框中，虚线有在框内即可。

左实右虚直线l 注意回车，不要多点鼠标2尺寸界线不要和几何线重合，要选择“对面”的点标注的线要对齐，在一条水平线上制图顺序(由大到小，由外到内)空格键重复上一操作快速标注：注释→快速→虚线选中→空格然后选位置连续标注：先标注一个，然后点连续选要标注的地方shift+鼠标中键=切换3D视角3斜线：永远以0为基准斜线公式：@长度＜角度斜线标注：对齐(线性只能水平或竖直)修剪：TR回车两次，对准不要的对象直接点(由外到内)(修剪的同时按住shift键表示延伸）4平行或垂直不需要标注角度，有一个就行了5矩形公式：@长度，宽度(回车，要先指定一点)旋转(输入RO回车，选择对象，指定参考点，再输入角度)(点c复制选项可以保留原来的)偏移(输入o回车，再输入距离回车键再选择对象，再指定方向(多个可以实现连续偏移(可以用来做表格)）移动m(工具栏)对于直线，点中点可以直接移动8标注：数字右键可以调整精度D标注样式管理器同一个图形同样的尺寸(对称），只需标注一次，能够计算出来的尺寸不需要再标注要合理清晰完整9圆c 默认输入半径一个完整的圆，对其标注只能标注直径，不能标注半径圆角f：相切于两个圆打断br(变相的删除，点两个点）有了定位线，要从定位线的端点进行标注10复制co(指定两个点)对准对象快速双击左键，可修改属性切点tan或ctrl+右键选择切线(切点每选一次，只能用一次)11做和三个相切的圆弧，用相切相切相切命令(圆命令内)12椭圆EL中心点画椭圆，只需输入长，短轴的一半，要先指定中心点位置圆角内切于两个，相切外切于两个同样特征，旋转复制用好偏移！13多边形pol (中心点命令)边到边(外切多边形)点到点(内接多边形)14利用边命令绘制多边形的时候，无需指定中心点阵列：重复多个，环形或矩形特征匹配(格式刷)移动(可以先在外面画好，然后移动进去)17镜像命令MI(具有对称性)构图技巧：先偏移再旋转图形走样了，输入RE重生成圆形可以直接复制18环形列阵关联(阵列后是一个整体)阵列时必须算上原有的个数(假如是再来一个，就是2)填充表示范围方向可选择顺时针或者逆时针如果有两个角度，必须阵列两次19矩形阵列负的数据往反方向复制阵列复制时也可以有阵列操作20有距离，有现成的线用偏移21可以先画个整体，再偏移或者旋转(先看成水平的，再去旋转)平行关系无角度特征，用偏移22拉伸s1、相同外观，如长度或宽度不一样，可以使用拉伸完成这样我们就不用多次进行绘制2、使用拉伸时，必须要以框选；不能直接去点选或全选。

CAD制图必学基础教程CAD制图必学基础教程1.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板" v4 Q7 X5 P9 D" c这时只需到OP选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）2 P* I- k N) Y选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】CA有时我们会碰到这样的问题7 w8 w5 U" O3 _3 f: T/ V比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下7 w7 ?6 d+ K9 h操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵1 ~! H8 ^9 N# Q4 E. y: x5 `3.【填充无效时之解决办法】& J7 }8 V, h0 W j' q有的时候填充时会填充不出来除了系统变量需要考虑外" U$ u- }2 m- a' @' e% j6 h; l还需要去OP选项里检查一下$ {: I) d% P4 a9 o* b! m) D. WOP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】2 a: e3 x9 q# x, Z J正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体+ E" O) l6 i7 m, l2 p3 e这时可以如下解决(/doc/ec3105718.html,)进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效命令：PICKADD 值：0/10 P! _: [% V3 u8 m9 u5.【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改' ?% |1 m( i* t操作：+ r" ^3 J; D5 Z( qOP选项-----配置-----重置即可恢复 * A" K" n' Z. E1 s4 }但恢复后，有些选项还需要一些调整，例如十字光标的大小等~ , b& r3 A* i0 K8 K5 U, O: w7 m# c) z0 u1 l( L2 K* A( R# ~5 x. W* {' }6.【鼠标中键不好用怎么办呀】$ `) K, Z' Q+ t: o |( ^% v$ ^正常情况下; ^7 B3 z* V7 J3 Z) N! v# }4 ~0 dCAD的滚轮可用来放大和缩小，，，还有就是平移（按住）9 \7 A. h" u" V* ^ 但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人3 K9 ?0 I% c7 N- v这时只需调下系统变量mbuttonpan即可8 s# U6 p- k( T初始值： 1支持菜单 (.mnu) 文件定义的动作$ |; y" B1 A0 g9 B2 `7 v# ~( t7 Y3 w5 N 当按住并拖动按钮或滑轮时，支持平移操 : ] b- B. t/ V$ y" w 【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡（打上勾即可） S6 z4 s( {9 \& O- B* ?) a) d6 Y( D7.【CAD技巧】众所周知，确定键有两个，一个是“回车”另一个则是“空格”7 h: J3 ?* d$ P4 p7 w但现在就让我们用右键来代替他们吧* a; y# ?9 }6 p" {0 YOP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了.首推：希望大家能养成右键确定这个习惯( {1 P$ j& X% k/ Z其次：空格键次之烦感：千万不要用回车键确定 9 i/ Y8 v6 j$ E* D! x& {; X% ?7 U2 P5 ^5 C0 K, @0 F8.【图形里的圆不圆了咋办呀】/ G! ~1 R' L3 i( \8 K( x经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成- A! V% U6 J2 s8 H# M 这里就不多说了. Q# |9 j+ V3 s! P* m6 b 一个命令搞定它命令：RE~即可 3 Q' C& U( O- k8 a' `2 t9 `* P, K& A' B0 J6 P3 M x0 Q; K5 a* A* \, _, N9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）: @; x4 P4 Z' sop----显示------图形窗口中显示滚动条即可 . ~0 W+ z3 V+ ]7 q. G: |3 Z: C/ N10.【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为CAD版本只向下兼容; K; O$ h4 Y8 c' f' V# J这样用2002 2004 2006都可以打开了方便操作+ J$ a/ P* z9 g# ]: S$ _% x& x+ }3 r/ x- t" I7 q* J5 k& l4 Z- m8 Q11.【如果想下次打印的线型和这次的一样怎么办】! _1 ~2 g7 t) q* \6 n) V 换言之.【如何保存打印列表】' B, w1 B; E2 D. u+ T, e$ w& z4 M; kop选项-----打印------添加打印列表但在这之前，你得自己建立一个属于自己的例表& g: t1 V% @% a8 U+ p+ r表告诉我你不会建12.【如果在标题栏显示路径不全怎么办】op选项---------打开和保存----------在标题栏中显示完整路径（勾选）即可% ?$ s+ S/ Z( F1 ~7 o13.【目标捕捉（OSNAP）有用吗】 0 Q/ H3 e- n- ?% I答：用处很大。

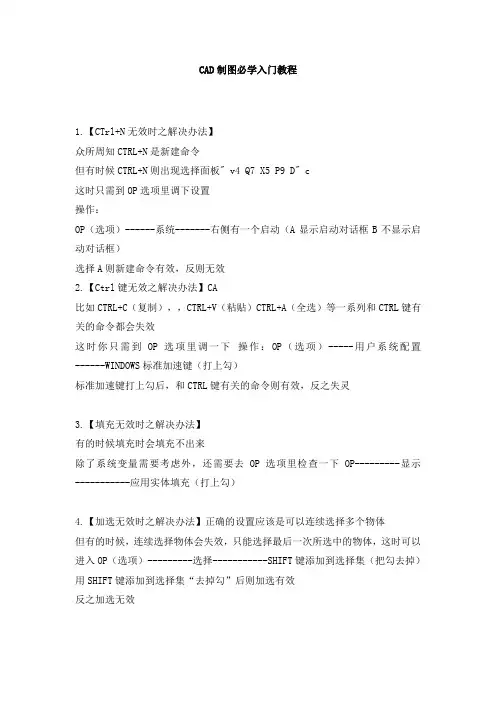

CAD制图必学入门教程1.【CTrl+N无效时之解决办法】众所周知CTRL+N是新建命令但有时候CTRL+N则出现选择面板" v4 Q7 X5 P9 D" c这时只需到OP选项里调下设置操作：OP（选项）------系统-------右侧有一个启动（A显示启动对话框B不显示启动对话框）选择A则新建命令有效，反则无效2.【Ctrl键无效之解决办法】CA比如CTRL+C（复制），，CTRL+V（粘贴）CTRL+A（全选）等一系列和CTRL键有关的命令都会失效这时你只需到OP选项里调一下操作：OP（选项）-----用户系统配置------WINDOWS标准加速键（打上勾）标准加速键打上勾后，和CTRL键有关的命令则有效，反之失灵3.【填充无效时之解决办法】有的时候填充时会填充不出来除了系统变量需要考虑外，还需要去OP选项里检查一下OP---------显示-----------应用实体填充（打上勾）4.【加选无效时之解决办法】正确的设置应该是可以连续选择多个物体但有的时候，连续选择物体会失效，只能选择最后一次所选中的物体，这时可以进入OP（选项）---------选择-----------SHIFT键添加到选择集（把勾去掉）用SHIFT键添加到选择集“去掉勾”后则加选有效反之加选无效5.【CAD命令三键还原】如果CAD里的系统变量被人无意更改或一些参数被人有意调整了怎么办这时不需重装，也不需要一个一个的改操作：OP选项-----配置-----重置即可恢复，但恢复后，有些选项还需要一些调整，例如十字光标的大小等~6.【鼠标中键不好用怎么办呀】CAD的滚轮可用来放大和缩小，还有就是平移（按住）但有的时候，按住滚轮时，不是平移，而是出下一个菜单，很烦人，这时只需调下系统变量mbuttonpan即可，初始值： 1，支持菜单 (.mnu) 文件定义的动作当按住并拖动按钮或滑轮时，支持平移操 :【命令行中的模型，布局不见是的解决办法】op----选项------显示---------显示布局和模型选项卡（打上勾即可）7.【CAD技巧】众所周知，确定键有两个，一个是“回车”另一个则是“空格”但现在就让我们用右键来代替他们吧 OP选项-----用户系统配置-------绘图区域中使用快捷菜单（打上勾）自定义右键单击进去------把所有的重复上一个命令打上勾试下，右键是不是有确定的攻效了.首推：希望大家能养成右键确定这个习惯其次：空格键次之烦感：千万不要用回车键确定8.【图形里的圆不圆了咋办呀】经常做图的人都会有这样的体会所画的圆都不圆了，当然，学过素描的人都知道，圆是有很多折线组合而成这里就不多说了. 一个命令搞定它命令：RE~即可9.【图形窗口中显示滚动条】也许有人还用无滚轮的鼠标，那么这时滚动条也许还有点作用（如果平移不太会用）: op----显示------图形窗口中显示滚动条即可 .10.【保存的格式】OP----打开和保存----另存为2000格式为什么要存2000格式呢因为CAD版本只向下兼容;这样用2002 2004 2006都可以打开了方便操作11.【如果想下次打印的线型和这次的一样怎么办】换言之.【如何保存打印列表】op选项-----打印------添加打印列表但在这之前，你得自己建立一个属于自己的例表12.【如果在标题栏显示路径不全怎么办】op选项---------打开和保存----------在标题栏中显示完整路径（勾选）即可13.【目标捕捉（OSNAP）有用吗】答：用处很大。

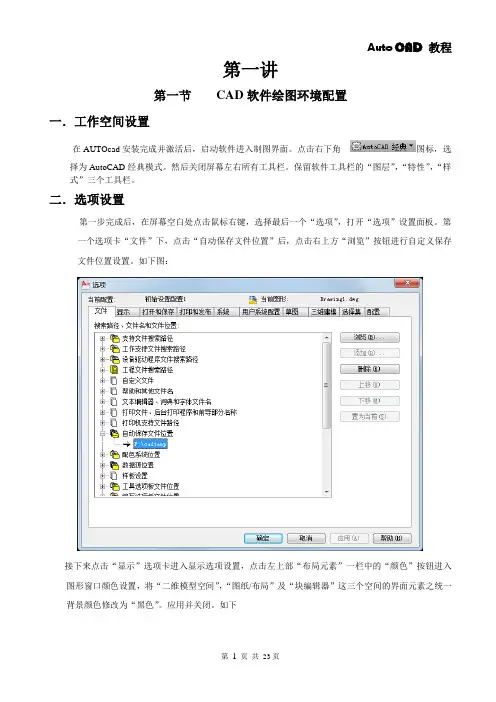

第一讲第一节CAD软件绘图环境配置一．工作空间设置在AUTOcad安装完成并激活后，启动软件进入制图界面。

点击右下角图标，选择为AutoCAD经典模式。

然后关闭屏幕左右所有工具栏。

保留软件工具栏的“图层”，“特性”，“样式”三个工具栏。

二．选项设置第一步完成后，在屏幕空白处点击鼠标右键，选择最后一个“选项”，打开“选项”设置面板。

第一个选项卡“文件”下，点击“自动保存文件位置”后，点击右上方“浏览”按钮进行自定义保存文件位置设置。

如下图：接下来点击“显示”选项卡进入显示选项设置，点击左上部“布局元素”一栏中的“颜色”按钮进入图形窗口颜色设置，将“二维模型空间”，“图纸/布局”及“块编辑器”这三个空间的界面元素之统一背景颜色修改为“黑色”。

应用并关闭。

如下回到“显示”选项卡，左下方“布局元素”一栏中，将“显示可打印区域”及“显示图纸背景”复选框前面的勾去掉。

最后将“十字光标”大小调整到100，即最大状态。

完成后如下图：下一步“打开和保存”选项卡下，将文件保存，另存为格式修改为“AutoCAD 2004/LT2004图形（*.dwg）”。

取消右下方前面复选框里面的勾。

如下图下一步直接跳过“打印和发布”，“系统”，“用户系统配置”选项卡，直接点击“草图”选项卡调整“自动捕捉标记”大小和“靶框大小”。

根据个人习惯进行大小调整，喜大恶小。

下一步点击“选择集”选项卡，调整“拾取框大小”，及“夹点大小”。

然后点击“视觉效果设置”按钮，进入视觉效果设置，根据个人喜好进行设置。

完成后如下图：下一步，点击“配置”选项卡，对刚才配置好的环境“重命名”即可。

最后点击“确定”按钮，完成设置。

三．状态设置“状态显示”在软件界面左下方位置。

如图：。

分别为：捕捉模式，格栅显示，正交模式，极轴追踪，对象捕捉，对象捕捉追踪，允许/禁止动态UCS，动态输入，显示/隐藏线宽及快捷特性十个状态显示设置按钮。

正常绘图情况下，只需要打开“正交模式，对象捕捉及动态输入”三个按钮即可。
