半水煤气脱硫系统硫堵浅析1. 概述：近年来无烟煤供应紧张，使用高硫煤的厂家较多，半水煤气中硫化氢也不断升高，硫化氢含量高（一般0.5—10g/Nm3 ），若采用干法脱硫，脱硫剂硫容低，使用寿命短，脱硫剂的使用空速均要求较低，一般在300 —700h-1，最大不超过1000h-1，半水煤气脱硫需用的设备多、投资大、占地面积多，更换脱硫剂的劳动强度和费用大，部分脱硫剂对地下水质污染严重，对于能再生的脱硫剂其成本居高不下，因此干法脱硫一般只适用于进口硫化氢w 120mg/Nm3 的脱硫，因此干法脱硫不是变换气脱硫的最佳方法。
而脱硫通过优良的脱硫塔内件和优质的、高硫容的脱硫液，既能减少系统循环量节约电耗，又能通过大气量、高硫化氢的气体，无堵塔、低阻力、长周期运行、降低成本的良好效果。
但是在半水煤气湿法脱除硫化氢中，由于种种原因仍有一些企业或重或轻地发生硫堵，尤为严重者停车处理，严重地影响企业生产的正常运行和经济效益的提高。
分析其硫堵的常见现象一般有脱硫塔堵、清洗塔堵和再生塔堵及其它因素引起的堵塞；探讨其发生的原因一般有设备存在问题、脱硫剂质量、生产操作管理因素和工艺技术等原因；为防止脱硫系统堵塞，现对影响因素及有关措施进行技术分析探讨，以达到引玉之目的。
2. 半水煤气脱硫的一般工艺流程：2.1 工艺流程：由煤气橱出来的半水煤气经洗气塔降低、除尘后，进入静电除尘器进一步去除煤焦油等杂质，再经风机提压后送入脱硫塔底部气体分布器分布后，气体自下而上和脱硫液逆流接触，经填料吸收硫化氢后从塔顶出来进入脱硫洗涤塔下部，气体自下而上和脱硫洗涤液逆流接触，除去气体中的少量夹带物后进入压缩机一段入口。
从贫液槽出来的脱硫液经贫液泵加压后，送入脱硫塔上部，从上而下和气体逆流接触，在塔底部缓冲后经富液泵加压后送入脱硫再生塔喷射器，在喷射过程中和喷射器带入的空气中的氧分别在喉管和扩散管中反应脱硫液大部份进行再生，并从喷射器底部出来，脱硫液依靠压力的变化，从塔底部自下而上继续和空气中的氧反应进行再生，2.2 脱硫工序的一般设备结构情况：2.2.1 一般脱硫塔的结构：3. 脱硫塔引起的堵塞原因：3.1 对脱硫的基础认识：3.2.1. 脱硫的主要反应过程如下：3.2.1.1. 吸收Na2CO3+H2S=NaHCO3+NaHS3.1 .1 .2.析硫（硫氢化钠与偏钒酸钠反应生产焦钒酸钠，并析出单质硫）2NaHS + 4NaVO3 + H2O = NaV4O9 + 4NaOH + 2S J3.2.1.3. 氧化NaV4O9+ 2TQ + 2 NaOH+H2O=4 NaVO3+THQ（醌态栲胶）酚态栲胶）NaOH+NaHCO3=Na2CO3+H2O3.2.1.4. 再生2 THQ+1/2O2=2TQ+H2O3.1.1.5. 副反应2NaHS+2O2=NaS2O3 +H2O Na2CO3+CO2+H2O=2NaHCO3 Na2CO3+HCN=NaCHS2NaCN+5 O2=Na2SO4+CO2 f +S02 f + N2 f副反应消耗了Na2CO3,降低了溶液脱硫的能力，使溶液的活性下降，因此生产中应严格控制副反应。

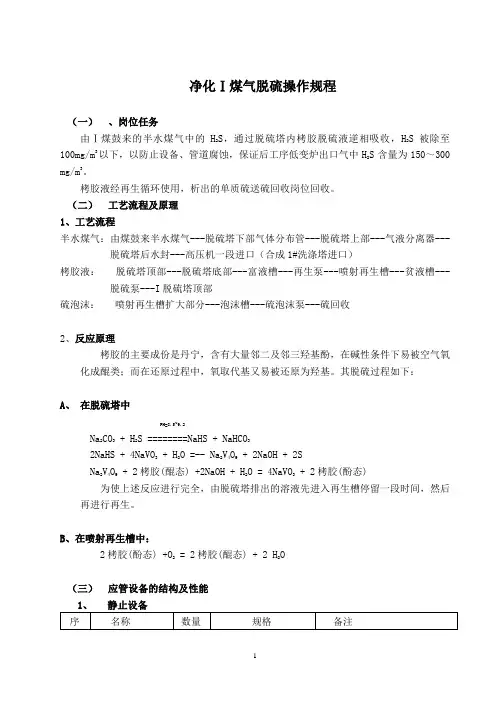

净化Ⅰ煤气脱硫操作规程（一） 、岗位任务由Ⅰ煤鼓来的半水煤气中的H 2S ，通过脱硫塔内栲胶脱硫液逆相吸收，H 2S 被除至100mg/m 3以下，以防止设备、管道腐蚀，保证后工序低变炉出口气中H 2S 含量为150～300 mg/m 3。
栲胶液经再生循环使用，析出的单质硫送硫回收岗位回收。
（二） 工艺流程及原理 1、工艺流程半水煤气： 由煤鼓来半水煤气---脱硫塔下部气体分布管---脱硫塔上部---气液分离器---脱硫塔后水封---高压机一段进口（合成1#洗涤塔进口）栲胶液： 脱硫塔顶部---脱硫塔底部---富液槽---再生泵---喷射再生槽---贫液槽---脱硫泵---I 脱硫塔顶部硫泡沫： 喷射再生槽扩大部分---泡沫槽---硫泡沫泵---硫回收2、反应原理栲胶的主要成份是丹宁，含有大量邻二及邻三羟基酚，在碱性条件下易被空气氧化成醌类；而在还原过程中，氧取代基又易被还原为羟基。
其脱硫过程如下：A 、 在脱硫塔中PH=8.5~9.2Na 2CO 3 + H 2S ========NaHS + NaHCO 32NaHS + 4NaVO 3 + H 2O =-- Na 2V 4O 9 + 2NaOH + 2SNa 2V 4O 9 + 2栲胶(醌态) +2NaOH + H 2O = 4NaVO 3 + 2栲胶(酚态)为使上述反应进行完全，由脱硫塔排出的溶液先进入再生槽停留一段时间，然后再进行再生。
B 、在喷射再生槽中：2栲胶(酚态) +O 2 = 2栲胶(醌态) + 2 H 2O（三） 应管设备的结构及性能3、设备的附属管道、伐门、仪表、电器等，以及设备所在厂房、碱库、门窗、照明、消防器材等。
（四）工艺指标1、（1）溶液成分栲胶：1.5-2.0g/l 总钒：1.0-1.5g/l NaCO3：4-6g/l总碱：0.35-0.65N PH：8.5-9.2 NaHCO3：25-35g/l悬浮硫：≤0.2g/l NaSO4：≤25g/l NaCNS：≤25g/l Na2S2O3≤25g/l（2）气体成份脱硫塔出口气体中H2S含量≤100mg/m3应满足低变炉出口气体中H2S含量 150-300mg/m3 2、温度半水煤气出口温度＜40℃溶液温度 38～42℃溶液泵电机温度（包括脱硫泵、再生泵）＜65℃3、压力脱硫塔出口半水煤气压力 10～13KPa脱硫塔进出口压力降＜4KPa喷射再生压力 0.38～0.5MPa4、电位值贫液： -80~-150mv 富液： -250~-350mv5、液气比8-12L溶液/m3煤气喷射再生槽空气与富液体积比＞56、流量脱硫塔处理半水煤气量 45000Nm3/h溶液循环量 400-500m3/h7、脱硫效率＞85%8、液位贫液槽 50-80% 富液槽 60-80%9、电流再生泵≤239.7A脱硫泵≤239.7A硫泡沫泵≤27A（五）工艺操作1、开车系统置换在停车检修后，因设备及管道内进入空气，系统须依次引隋气、煤气置换合格才能开车。
成氨工艺有很大的危害, 常见的有: 对催化剂的危害; 对产品质量的危害; 对碳酸丙烯酯脱碳操作的危害; 对铜洗操作的危害;对金属腐蚀; 对人体的危害。
合成氨厂半水煤气中硫化物的种类较多。
其主要是硫化氢, 约占硫化物总量的90%。
另外还含有少量的有机硫化物, 主要是二硫化碳、羰基硫、硫醇等。
硫化氢分子式为H 2 S, 是无色气体, 有类似腐烂鸡蛋的恶臭味。
性剧毒, 易溶于水, 其水溶液呈酸性, 能与碱生成盐。
可用碱溶液来吸收它以除去气体中的硫化氢。
硫化氢有很强的还原能力, 易被氧化成硫磺和水, 这一性质被广泛的用于脱除硫化氢并副产硫磺的工艺上。
硫化氢还容易与金属、金属氧化物或金属的盐类生产金属硫化物。
由于在生产过程中的H2 S会对生产造成很大的危害, 同时硫化氢为有毒有害气体, 为了减少生产的损失、保护环境必须除掉H2 S 气体。
脱硫的方法很多, 可分为干法和湿法两大类, 其中湿式氧化法脱硫多用于半水煤气和变换气的一次脱硫, 而干法脱硫多用于变换气脱硫和碳化气的精脱硫。
干法脱硫具有流程短, 设备结构简单, 气体净化度高, 操作平稳的优点。
但此法经常采用固定层反应器, 需要定期更换脱硫剂, 不能连续。
由于受脱硫剂硫容量( 单位质量脱硫剂能脱除硫的最大含量) 的限制, 干法脱硫一般用于含硫量较低的情况。
湿式氧化法脱硫不仅具有吸收速度快，生产强度大等特点，而且具有脱硫过程连续，溶液易再生，副产硫磺等特点，因而被合成氨厂广泛采用；湿式氧化法脱硫的不足之处是不能有效脱除有机硫化物，没有干法脱硫净化度高。
脱硫技术在合成氨厂中常采用湿式氧化法脱硫, 目前中小型合成氨厂常用的湿式氧化脱硫法有: 氨水催化法、栲胶法、改良ADA法、PDS法、M SQ 法, KCA 法, 888法。
1.氨水催化法氨水催化法系采用8~ 25滴度的氨水, 其中加0. 2~ 0. 3 g /L对苯二酚作催化剂, 使溶解于液相的硫化氢氧化为元素硫; 本法有氨损失较大的缺点, 此外, 溶液的硫容量较低, 仅为0. 1~ 0. 15g /L。
15万吨/年合成氨原料气净化脱硫工段设计1总论1.1概述氮肥尿素1.2文献综述1.2.1合成氨原料气净化的现状合成氨原料气(半水煤气)的净化就是清除原料气中对合成氨无用或有害的物质的过程..原料气的净化大致可以分为“热法净化”和“冷法净化”两种类型..原料气的净化有脱硫..脱碳..铜洗和甲烷化除杂质等..在此进行的气体净化主要是半水煤气的脱硫的净化。
煤气的脱硫方法从总体上来分有两种：热煤气脱硫和冷煤气脱硫。
在我国..热煤气脱硫现在仍处于试验研究阶段..还有待于进一步完善..而冷煤气脱硫是比较成熟的技术..其脱硫方法也很多。
冷煤气脱硫大体上可分为干法脱硫和湿法脱硫两种方法..干法脱硫以氧化铁法和活性炭法应用较广..而湿法脱硫以砷碱法、ADA、改良ADA和栲胶法颇具代表性。
煤气干法脱硫技术应用较早..最早应用于煤气的干法脱硫技术是以沼铁矿为脱硫剂的氧化铁脱硫技术..之后..随着煤气脱硫活性炭的研究成功及其生产成本的相对降低..活性炭脱硫技术也开始被广泛应用。
干法脱硫既可以脱除无机硫..又可以脱除有机硫..而且能脱至极精细的程度..但脱硫剂再生较困难..需周期性生产..设备庞大..不宜用于含硫较高的煤气..一般与湿法脱硫相配合..作为第二级脱硫使用。
湿法脱硫可以处理含硫量高的煤气..脱硫剂是便于输送的液体物料..可以再生..且可以回收有价值的元素硫..从而构成一个连续脱硫循环系统。
现在工艺上应用较多的湿法脱硫有氨水催化法、蒽醌二磺酸法（A.D.A法）及有机胺法。
其中蒽醌二磺酸法的脱除效率高..应用更为广泛。
改良ADA法相比以前合成氨生产中采用毒性很大的三氧化二砷脱硫..它彻底的消除了砷的危害。
基于此..在合成氨脱硫工艺的设计中我采用改良ADA法工艺。
1.2.2改良ADA的简述ADA 法是英国西北煤公司与克莱顿胺公司共同开发的, 于1959 年在英国建立了第一套处理焦炉气的中间试验装置, 1961 年初用于工业生产。
半水煤气脱硫岗位操作要点一、任务用贫液吸收来自造气工段半水煤气中的硫化氢，使半水煤气得到净化。
吸收硫化氢的富液在催化剂的作用下，经氧化再生后循环使用，根据全厂的生产情况，调节罗茨机气量，以均衡生产负荷。
三、工艺流程流程简述：来自静电除焦器除去煤焦油等杂质的半水煤气，由罗茨机加压后送入脱硫塔，进入脱硫塔和塔顶喷淋下来的脱硫液逆向接触，半水煤气中的硫化氢被脱硫液吸收，脱硫后的半水煤气经清洗塔进一步降温至30～50℃以下，去压缩机一段进口总气水分离器。
吸收了硫化氢的富液，由富液泵打入喷射再生器，喷嘴向下喷射与喷射器吸入的空气进行氧化还原反应而得到再生，液体再进入再生槽继续氧化再生，再生后的贫液经液位调节器流入贫液槽再由贫液泵打入脱硫塔循环使用。
富液在再生槽中氧化再生所析出的泡沫，由槽顶溢流入硫泡槽贮罐，再进入熔硫釜，回收液体后由地池泵直接打到贫液槽回收使用，制得的硫磺作为成品售出。
脱硫过程中消耗的栲胶液，由定期制备的栲胶液补充。
四、主要设备一览表表2－6 湿法脱硫设备一览表序号设备名称详细规格数量/台1 脱硫清洗塔Φ4000×30000脱硫段：海尔环上层Φ50mm，H=4000下层Φ76mm，H=4000(100m)清洗塔：海尔环上层Φ50mm，H=500mm下层Φ50mm，H=4000mm(44.0m) 12 罗茨鼓风机2Q=346m3/min，△P=5000mmH2O柱 43 富液泵Q=280m3/min，H=63m 34 贫液泵Q=288m3/min，H=41.3m 35 清洗塔水封Φ600mm×6500mm，V=1.84m3 16 再生槽Φ6300mm/5000mm×6500mm 17 贫液槽Φ5000mm×5000mm 18 液位调节器Φ1200mm×2200mm 19 喷射器Φ250mm/Φ100mm×780mm16五、操作要点（一）保证脱硫液质量①根据脱硫液成分及时制备栲胶液，保证脱硫液成分符合工艺指标。
