半水煤气湿法脱硫工艺设计

前言1.1 合成氨工业在国民经济中的地位合成氨工业是基础化学工业之一。

其产量居各种化工产品的首位。

氨本身是重要的氮素肥料,除石灰氮外,其它氮素肥料都是先合成氨,然后加工成各种铵盐或尿素。

将氨氧化制成硝酸,不仅可用来制造肥料(硝酸铵、硝酸磷肥等),亦是重要的化工原料,可制成各种炸药。

氨、尿素和硝酸又是氨基树脂、聚酰胺树脂、硝化纤维素等高分子化合物的原料。

以其为原料可制得塑料、合成纤维、油漆、感光材料等产品。

作为生产氨的原料一氧化碳、氢气合成气,可进行综合利用,以联产甲醇及羰基合成甲酸、醋酸、醋酐等一系列碳一化工产品。

以做到物尽其用,减少排放物对环境的污染,提高企业生产的经济效益。

已成为当今合成氨工业生产技术发展的方向。

国际上对合成氨的需求,随着人口的增长而对农作物增产的需求和环境绿化面积的扩大而不断增加。

据资料统计:1997年世界合成氨年产量达103.9Mt。

预计2000年产量将达111.8Mt。

其化肥用氨分别占氨产量的81.7%和82.6%。

我国1996年合成氨产量已达30.64Mt,专家预测2000年将达36Mt,2020年将增加至45Mt。

即今后20年间将增加到现在的1.5倍。

因而合成氨的持续健康发展还有相当长的路要走。

未来我国合成氨氮肥的实物产量将会超过石油和钢铁。

合成氨工业在国民经济中举足轻重。

农业生产,“有收无收在于水,收多收少在于肥”。

所以,合成氨工业是农业的基础。

它的发展将对国民经济的发展产生重大影响。

因此,我国现有众多的化肥生产装置应成为改造扩建增产的基础。

我国七十至九十年代先后重复引进30多套大化肥装置,耗费巨额资金,在提高了化肥生产技术水平的同时,也受到国外的制约。

今后应利用国内开发和消化吸收引进的工艺技术,自力更生,立足国内,走出一条具有中国特色的社会主义民族工业的发展道路。

过去引进建设一套大型化肥装置,耗资数十亿元。

当今走老厂改造扩建的道路,可使投资节省1/2—2/3。

节省的巨额资金,用作农田水利建设和农产品深加工,将在加速农村经济发展,提高农民生活水平,缩小城乡差距起着重要作用。

成氨工艺有很大的危害, 常见的有: 对催化剂的危害; 对产品质量的危害; 对碳酸丙烯酯脱碳操作的危害; 对铜洗操作的危害;对金属腐蚀; 对人体的危害。

合成氨厂半水煤气中硫化物的种类较多。

其主要是硫化氢, 约占硫化物总量的90%。

另外还含有少量的有机硫化物, 主要是二硫化碳、羰基硫、硫醇等。

硫化氢分子式为H 2 S, 是无色气体, 有类似腐烂鸡蛋的恶臭味。

性剧毒, 易溶于水, 其水溶液呈酸性, 能与碱生成盐。

可用碱溶液来吸收它以除去气体中的硫化氢。

硫化氢有很强的还原能力, 易被氧化成硫磺和水, 这一性质被广泛的用于脱除硫化氢并副产硫磺的工艺上。

硫化氢还容易与金属、金属氧化物或金属的盐类生产金属硫化物。

由于在生产过程中的H2 S会对生产造成很大的危害, 同时硫化氢为有毒有害气体, 为了减少生产的损失、保护环境必须除掉H2 S 气体。

脱硫的方法很多, 可分为干法和湿法两大类, 其中湿式氧化法脱硫多用于半水煤气和变换气的一次脱硫, 而干法脱硫多用于变换气脱硫和碳化气的精脱硫。

干法脱硫具有流程短, 设备结构简单, 气体净化度高, 操作平稳的优点。

但此法经常采用固定层反应器, 需要定期更换脱硫剂, 不能连续。

由于受脱硫剂硫容量( 单位质量脱硫剂能脱除硫的最大含量) 的限制, 干法脱硫一般用于含硫量较低的情况。

湿式氧化法脱硫不仅具有吸收速度快，生产强度大等特点，而且具有脱硫过程连续，溶液易再生，副产硫磺等特点，因而被合成氨厂广泛采用；湿式氧化法脱硫的不足之处是不能有效脱除有机硫化物，没有干法脱硫净化度高。

脱硫技术在合成氨厂中常采用湿式氧化法脱硫, 目前中小型合成氨厂常用的湿式氧化脱硫法有: 氨水催化法、栲胶法、改良ADA法、PDS法、M SQ 法, KCA 法, 888法。

1.氨水催化法氨水催化法系采用8~ 25滴度的氨水, 其中加0. 2~ 0. 3 g /L对苯二酚作催化剂, 使溶解于液相的硫化氢氧化为元素硫; 本法有氨损失较大的缺点, 此外, 溶液的硫容量较低, 仅为0. 1~ 0. 15g /L。

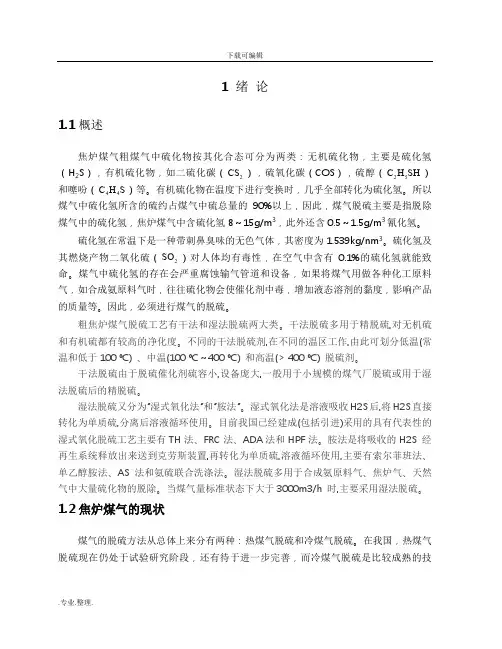

1 绪 论1.1概述焦炉煤气粗煤气中硫化物按其化合态可分为两类：无机硫化物，主要是硫化氢（H 2S ），有机硫化物，如二硫化碳（2CS ），硫氧化碳（COS ），硫醇（25C H SH ）和噻吩（44C H S ）等。

有机硫化物在温度下进行变换时，几乎全部转化为硫化氢。

所以煤气中硫化氢所含的硫约占煤气中硫总量的90%以上，因此，煤气脱硫主要是指脱除煤气中的硫化氢，焦炉煤气中含硫化氢8～15g/m 3，此外还含0.5～1.5g/m 3氰化氢。

硫化氢在常温下是一种带刺鼻臭味的无色气体，其密度为1.539kg/nm 3。

硫化氢及其燃烧产物二氧化硫（2SO ）对人体均有毒性，在空气中含有0.1%的硫化氢就能致命。

煤气中硫化氢的存在会严重腐蚀输气管道和设备，如果将煤气用做各种化工原料气，如合成氨原料气时，往往硫化物会使催化剂中毒，增加液态溶剂的黏度，影响产品的质量等。

因此，必须进行煤气的脱硫。

粗焦炉煤气脱硫工艺有干法和湿法脱硫两大类。

干法脱硫多用于精脱硫,对无机硫和有机硫都有较高的净化度。

不同的干法脱硫剂,在不同的温区工作,由此可划分低温(常温和低于100 ℃) 、中温(100 ℃～400 ℃) 和高温(> 400 ℃) 脱硫剂。

干法脱硫由于脱硫催化剂硫容小,设备庞大,一般用于小规模的煤气厂脱硫或用于湿法脱硫后的精脱硫。

湿法脱硫又分为“湿式氧化法”和“胺法”。

湿式氧化法是溶液吸收H2S 后,将H2S 直接转化为单质硫,分离后溶液循环使用。

目前我国已经建成(包括引进)采用的具有代表性的湿式氧化脱硫工艺主要有TH 法、FRC 法、ADA 法和HPF 法。

胺法是将吸收的H2S 经再生系统释放出来送到克劳斯装置,再转化为单质硫,溶液循环使用,主要有索尔菲班法、单乙醇胺法、AS 法和氨硫联合洗涤法。

湿法脱硫多用于合成氨原料气、焦炉气、天然气中大量硫化物的脱除。

当煤气量标准状态下大于3000m3/h 时,主要采用湿法脱硫。

15万吨/年合成氨原料气净化脱硫工段设计1总论1.1概述氮肥尿素1.2文献综述1.2.1合成氨原料气净化的现状合成氨原料气(半水煤气)的净化就是清除原料气中对合成氨无用或有害的物质的过程..原料气的净化大致可以分为“热法净化”和“冷法净化”两种类型..原料气的净化有脱硫..脱碳..铜洗和甲烷化除杂质等..在此进行的气体净化主要是半水煤气的脱硫的净化。

煤气的脱硫方法从总体上来分有两种：热煤气脱硫和冷煤气脱硫。

在我国..热煤气脱硫现在仍处于试验研究阶段..还有待于进一步完善..而冷煤气脱硫是比较成熟的技术..其脱硫方法也很多。

冷煤气脱硫大体上可分为干法脱硫和湿法脱硫两种方法..干法脱硫以氧化铁法和活性炭法应用较广..而湿法脱硫以砷碱法、ADA、改良ADA和栲胶法颇具代表性。

煤气干法脱硫技术应用较早..最早应用于煤气的干法脱硫技术是以沼铁矿为脱硫剂的氧化铁脱硫技术..之后..随着煤气脱硫活性炭的研究成功及其生产成本的相对降低..活性炭脱硫技术也开始被广泛应用。

干法脱硫既可以脱除无机硫..又可以脱除有机硫..而且能脱至极精细的程度..但脱硫剂再生较困难..需周期性生产..设备庞大..不宜用于含硫较高的煤气..一般与湿法脱硫相配合..作为第二级脱硫使用。

湿法脱硫可以处理含硫量高的煤气..脱硫剂是便于输送的液体物料..可以再生..且可以回收有价值的元素硫..从而构成一个连续脱硫循环系统。

现在工艺上应用较多的湿法脱硫有氨水催化法、蒽醌二磺酸法（A.D.A法）及有机胺法。

其中蒽醌二磺酸法的脱除效率高..应用更为广泛。

改良ADA法相比以前合成氨生产中采用毒性很大的三氧化二砷脱硫..它彻底的消除了砷的危害。

基于此..在合成氨脱硫工艺的设计中我采用改良ADA法工艺。

1.2.2改良ADA的简述ADA 法是英国西北煤公司与克莱顿胺公司共同开发的, 于1959 年在英国建立了第一套处理焦炉气的中间试验装置, 1961 年初用于工业生产。

半水煤气脱硫岗位操作要点一、任务用贫液吸收来自造气工段半水煤气中的硫化氢，使半水煤气得到净化。

吸收硫化氢的富液在催化剂的作用下，经氧化再生后循环使用，根据全厂的生产情况，调节罗茨机气量，以均衡生产负荷。

三、工艺流程流程简述：来自静电除焦器除去煤焦油等杂质的半水煤气，由罗茨机加压后送入脱硫塔，进入脱硫塔和塔顶喷淋下来的脱硫液逆向接触，半水煤气中的硫化氢被脱硫液吸收，脱硫后的半水煤气经清洗塔进一步降温至30～50℃以下，去压缩机一段进口总气水分离器。

吸收了硫化氢的富液，由富液泵打入喷射再生器，喷嘴向下喷射与喷射器吸入的空气进行氧化还原反应而得到再生，液体再进入再生槽继续氧化再生，再生后的贫液经液位调节器流入贫液槽再由贫液泵打入脱硫塔循环使用。

富液在再生槽中氧化再生所析出的泡沫，由槽顶溢流入硫泡槽贮罐，再进入熔硫釜，回收液体后由地池泵直接打到贫液槽回收使用，制得的硫磺作为成品售出。

脱硫过程中消耗的栲胶液，由定期制备的栲胶液补充。

四、主要设备一览表表2－6 湿法脱硫设备一览表序号设备名称详细规格数量/台1 脱硫清洗塔Φ4000×30000脱硫段：海尔环上层Φ50mm，H=4000下层Φ76mm，H=4000(100m)清洗塔：海尔环上层Φ50mm，H=500mm下层Φ50mm，H=4000mm(44.0m) 12 罗茨鼓风机2Q=346m3/min，△P=5000mmH2O柱 43 富液泵Q=280m3/min，H=63m 34 贫液泵Q=288m3/min，H=41.3m 35 清洗塔水封Φ600mm×6500mm，V=1.84m3 16 再生槽Φ6300mm/5000mm×6500mm 17 贫液槽Φ5000mm×5000mm 18 液位调节器Φ1200mm×2200mm 19 喷射器Φ250mm/Φ100mm×780mm16五、操作要点（一）保证脱硫液质量①根据脱硫液成分及时制备栲胶液，保证脱硫液成分符合工艺指标。

置：主页> 大气治理技术> ?正文水煤气，水煤气，半水煤气系统脱硫综合分析2011-11-21 15:55湖南环保网-湖南第一环保门户网站，绿色，低碳点击: 302 次天然气，焦炉气，煤气，石油裂解气等气体中都含有一定数量的硫化氢和有机硫化物(主要有羰基硫，二硫化碳，硫醇，硫醚等)，原料气中的硫化物能导致甲醇，合成氨生产中催化剂中毒，增加液态溶剂的黏度，腐蚀，堵塞设备和管道，影响产品质量。

燃烧物和工业装置排放的气体进入大气，造成环境污染，危害人体健康。

笔者主要针对合成氨，甲醇工业原料气中的硫化氢脱除工艺进行简单介绍。

1 小型氮肥企业脱硫工艺状况1.1 工艺条件的选择气体中硫化物的脱除方法主要有吸收，吸附，膜渗透，化学转化，凝缩等，根据原料气的种类，处理量大小和硫化物的种类，含量，可选用不同的脱除方法和工艺条件。

一般在1套系统中采用2种以上脱硫方法。

国内大型氮肥企业采取的脱硫工艺一般为低温甲醇洗，小型氮肥企业一般采取碱性溶液加催化剂吸收以及吸附或膜渗透等方法。

碱性溶液加催化剂吸收方法工艺路线基本相同，区别在于不同企业根据自身情况而选用不同的脱硫催化剂。

1.2 水煤气，半水煤气脱硫湿法脱硫一般的工艺路线水煤气，半水煤气由气柜经洗气塔，静电除焦器，罗茨风机和降温塔后，进入脱硫塔，在脱硫塔填料层中与脱硫液逆流接触，气体中的无机硫和部分有机硫被溶液吸收后，进入分离器和清洗冷却器，冷却分离后的气体经静电除焦器进入气体压缩机。

脱硫泵从贫液槽抽取"贫液"进入塔内，吸收后的"富液"进入富液槽经泵加压后送入再生槽，经喷射器吸收空气氧化再生后，单质硫以泡沫的形式从再生槽中浮选出来，"富液"转化为"贫液""贫液"经液位调节器进入贫液槽，循环使用。

1.3 变换气脱硫变换气脱硫工序的工艺和设备基本与半水煤气脱硫相同，各企业根据自身的情况选择不同的操作压力.一般的工艺路线为:来自变换或其他工段的气体进入脱硫塔，在脱硫塔填料层中与脱硫液逆流接触，气体中的H2S被溶液吸收后，进入分离器，分离后的气体进入后续工段.脱硫泵从贫液槽抽取"贫液"进入塔内，吸收后的"富液"进入再生槽，在催化剂的作用下经喷射器吸收空气氧化再生后，单质硫以泡沫的形式从再生槽中浮选出来，"富液"转化为"贫液""贫液"经液位调节器进入贫液槽，循环使用，由于干法脱硫剂存在饱和硫容，故干法脱硫虽然在水煤气，半水煤气系统无泵的动力消耗，但企业一般并不采用。

一、已知条件及计算基准CO CO 2H 2N 2O 2CH 4Ar 合计0.270.1050.3910.210.0040.0201Na 2CO 3NaHCO 3栲胶Na 2VO 352511脱硫塔进口：3.00g/Nm3 出口：0.10g/Nm34、脱硫塔进口压力：0.04MPa 出口压力；0.038MPa 5、脱硫塔进口温度：35.00℃ 出口温度：35.00℃6、当地大气压：100.00kPa 7、脱硫液密度：1050 液体粘度μ：0.8mPa.S 8、填料特性填料比表面积α：114m2/m3 填料孔隙率ε：0.927%9、Ci-喷射器抽吸系数2.4m3/m3 Ai-吹风强度）70m3/（h.m2 溶液停留时间：15分种 每个喷射器通液量，取40m3/h 喷嘴处液体流速18-25m/s，取20m/s 10、查表，35℃时水的饱和蒸汽压：5.62kPa 0.14kg/m312、计算基准：以1吨氨为计算基准设备能力计算基准：10.000t氨/h半水煤气脱硫工艺计算1、 脱硫塔进口半水煤气组成 体积%2、脱硫液组成 g/l3、半水煤气H 2Skg/m311、溶液硫容量二、计算1、公司半水煤气消耗：根据半水煤气中CO2含量核算半水煤气消耗（包括再生气回收部分） 查《小合成氨厂工艺技术和和设计手册》，半水煤气组成和吨氨耗气量CO CO 2H 2N 2O 2CH 4Ar 合计0.2940.0810.3930.2150.0040.01301 吨氨耗半水煤气量3373.80Nm3/t氨 公司半水煤气消耗：3506.51Nm3/t氨35065.06Nm3/h2、脱硫塔进口工况煤气流量计算：1）工况煤气流量（干气）：V 1=V 0*（P 0/P 1）*（T 1/T 0）28633.3847m3/h2）工况煤气饱和水蒸汽量：查表：35℃时水的饱和蒸汽压： 5.62kPa1197.50m3/h3）工况煤气流量（湿气）：29830.88m3/h3、工况湿煤气密度、质量流量1）湿煤气组成(体积%）CO CO 2H 2N 2O 2CH 4H2O 合计0.2590.1010.3750.2020.0040.0190.04012）平均分子量：19.283）工况湿煤气密度：根据密度ρg=PM/(RT) (kg/m 3)式中：P---压力，kPa； T---温度，K 8.31M---分子量； R---常数，8.314工况湿煤气密度： 1.05kg/m34）工况湿煤气质量流量：31438.661kg/h101.688680.14kg/m3726.347713 饱和水蒸气量：4、H 2S脱除量G 1kg/h5、溶液硫容量 溶液循环量m3/h液气比：20.71L/Nm31050kg/m3762665.099 kg/h7、操作气速、脱硫塔直径计算1）泛点计算（根据Bain-Hougen关联式） 关联式 lg(((W 02)/g)*(α/ε3)*(ρG /ρL )*μ0.18)=A-1.75*(L/G)1/4*(ρG /ρL )1/8式中：常数A---取0.10.10 气体密度ρG (kg/m3)1.05389649 填料比表面积α：m 2/m 3114 填料孔隙率ε：%0.927 液体粘度μ：mPa.S 0.8(L/G)1/4*(ρG /ρL )1/80.93630758lg(((W 02)/g)*(α/ε3)*(ρG /ρL )*μ0.18)=-1.54((W 02)/g)*(α/ε3)*(ρG /ρL )*μ0.18)=0.02893755 液泛速度W 0=1.43411409 m/s 0.71705704 m/s D=3.83680839m 取3.8m 4）实际操作气速m/s0.731m/s 1）传质系数计算 KG=Aw 1.3Na 0.1B -0.01 kg/(m2.h.atm)式中：W---吸收塔操作气速m/s0.73101575 A---经验数2020 Na---溶液中Na 2CO 3含量 g/l5.00 B---吸收过程液气比20.71L/m3 传质系数 KG=15.1659302kg/(m2.h.atm)2)吸收过程平均推动力△Pm计算△Pm=((p 1-p *1)-(p 2-p *2))/ln((p 1-p *1)/(p 2-p *2))p 1=(P 1C 1*22.4)/(M H2S *1000)6、液体密度ρ液体质量流量L2）操作气速W 1=0.5W 0 m/s 3）脱硫塔直径D=(G/(0.785*W 1*3600)1/28、填料高度计算p2=(P2C2*22.4)/(M H2S*1000)式中：P1---进口压力，atm 1.382P2---出口压力，atm 1.362C1---进口H2S浓度，g/m3 3.000C2---出口H2S浓度，g/m30.100p1---进口H2S分压，atm0.0027p2---出口H2S分压，atm0.0001p*1---进口H2S平衡分压，atm0.00很低 p*2---出口H2S平衡分压，atm0.00很低 平均推动力△Pm0.000773)所需传质面积计算Fp=G1/(K G△Pm) m28671.57m24)填料高度计算H P=F P/(0.785D2α) m 6.71m 9、再生槽直径计算1)LT-溶液循环量m3/h726.347713Ci-喷射器抽吸系数2.4m3/m3 2.4GA空气量m3/h GA=LT*Ci1743.23451Ai-吹风强度取70m3/（h.m2）702)再生槽直径D1=(GA/(0.785*Ai))1/2 m 5.63240739取 5.6m 3)再生槽扩大部分直径D2=D1+0.46m 10、再生槽容积、高度计算1) 溶液停留时间取15分种15mLT-溶液循环量m3/h726.347713LT-溶液循环量m3/min12.112) 再生槽容积181.586928m3 3）溶液有效高度 m7.384）喷射器尾管出口至再生槽底高度m 取0.55）贫液出口至扩大部分顶部高度m 取 2.56）再生槽总高度m10.4m 11、喷射器计算1）喷嘴计算每个喷射器流量m3/h40m3/h 喷射器个数18.159个取18.000个 喷嘴处液体流速一般18-25m/s，取20.000m/s 喷嘴孔径m0.027m取0.027m溶液入口流速一般2-2.5m/s，取 2.200m/s 溶液入口直径m0.08021075m取0.080m喷嘴入口收缩段长度L 5m式中α1---喷嘴入口收缩角，取14º0.2443461L5=0.22m喷嘴喉管长度L0，，m 取0.003m喷嘴总长度L1，m0.223m 2）混合管计算吸入空气量+液体量=137.20m3/h 混合管流一般速10-16m/s取10.00m/s 混合管直径d m，m0.069677m取0.08m混合管长度L3，m10d m0.69676995取0.80m 3）吸气室计算空气入口管流速取 3.50m/s 空气入口管直径0.099m取0.1m吸气室空气流速一般1-1.3m/s，取 1.00m/s 吸气室直径0.19m取0.2m吸气室高度m， L 1=0.323m取0.33m 吸气室收缩角一般30°-45°，取0.52359878吸气室收缩段长度m，L20.22392305m取0.234）尾管直径计算尾管中流体流速一般3-6m/s，取 4.00m/s 尾管直径0.110m取0.125m5）扩散管扩散角一般7-15°取0.12扩散管长度m，L40.36787175m取0.37m。

湿法脱硫的工艺流程化学反应方程式
湿法脱硫是一种常用的烟气脱硫技术，广泛应用于燃煤电厂和其他工业领域。

其原理是通过将烟气与碱性吸收液接触，使燃煤中的二氧化硫（SO2）经化学反应
转化为硫酸盐，从而达到脱除二氧化硫的目的。

湿法脱硫的工艺流程主要包括氧化吸收和还原吸收两个阶段。

在氧化吸收阶段，二氧化硫氧化为亚硫酸根离子（HSO3^-），而在还原吸收阶段则进一步转化为硫
酸盐。

湿法脱硫的化学反应方程式如下：
1.氧化吸收阶段：
SO2 + 1/2 O2 + H2O → HSO3^-
SO2 + H2O + 1/2 O2 → HSO3^-
亚硫酸根离子与吸收液中的氢氧根离子（OH^-）结合生成亚硫酸根离子。

2.还原吸收阶段：
HSO3^- + 1/2 O2 + H2O → HSO4^- + OH^-
HSO3^- + 2 H2O + 1/2 O2 → HSO4^- + 2 H3O^+
亚硫酸根离子在还原条件下进一步氧化为硫酸根离子，同时释放出氢氧根离子或氢离子。

湿法脱硫的最终产物是硫酸盐，其可以通过混凝、沉淀等方法从吸收液中进行
回收。

整个湿法脱硫过程中，二氧化硫会与吸收液中的氧气和水发生多次氧化还原反应，最终转化为硫酸盐，达到净化烟气的效果。

总的来说，湿法脱硫通过化学反应将二氧化硫转化为无害的硫酸盐，是一种有
效的烟气脱硫技术，对减少大气污染物排放具有重要意义。

1、前言众所周知，脱硫是合成氨生产中原料气净化的重要工艺环节。

目前我国大多数合成氨厂均以无烟煤为原料。

一方面随着优质低硫无烟煤的价格不断上涨，供应紧张。

而另一方面，碳铵市场又日渐萎缩，效益下滑，举步维坚。

为了适应市场竟争及追求较佳的经济效益，众多小氮肥企业纷纷对原料路线进行适当的调整。

不断地扩能改造开发新产品使其产品多样化，才不至于在市场竟争中遭到淘汰。

鉴于此，安微某公司，在3000吨合成氨装置的基础上，合成氨生产装置经过了扩能及联产甲醇的改造。

经过不断地发展，目前已具备了年产6万吨氨醇的生产能力。

产品由单一的生产碳铵走向了生产碳铵、甲醇、液氨并举之路。

企业经济效益得以大幅提高。

但是半水煤气脱硫装置存在的问题未得到根本的解决，以及没有变换气脱硫装置。

造成了精脱硫装置的活性炭、水解剂以及甲醇催化剂的寿命很短，费用高。

并且严重制约了生产的长周期稳定运行。

2006年8月，公司联系长春东狮科贸实业有限公司，决定共同对其脱硫系统进行彻底的改造，经过改造，888湿式氧化法脱硫装置投运后，取得了明显的效果，为联醇装置的稳定生产奠定了基础。

2、原脱硫装置的运行状况及存在的问题????????????????????????????????????????????????????????2.1工艺落后，设备陈旧，污染环境。

原半水煤气脱硫采用氨水中和法，没有再生系统，脱硫用氨水在Φ2400喷淋塔内循环吸收H2S，达到饱和后随即排放，造成环境污染。

且设备操作弹性小，只能适应半水煤气入口H2S含量0.4～0.6g/Nm3的脱硫。

否则半脱出口H2S 含量将严重超指标。

2.2氨损失大，且不能适应掺烧高硫煤的要求。

氨水中和H2S的反应方程式为：NH4OH+H2S→NH4HS+H2O按反应式，理论上每吸收1kgH2S需要耗NH3量为：（35/34）（17/35）=0.5kg。

则每天氨损失为：170×3300×（1.0-0.2）×0.5=224.4kg。

综述湿法脱硫工艺摘要:煤气是工业原料之一，煤气原料气处理是其他产业的基础，发展也很全面。

脱硫工艺在煤气净化精制中重要的步骤对后续产品的质量操作工艺与设备影响很大，对整个煤气净化具有举足轻重的作用。

目前脱硫的方法很多脱硫程度不尽相同，设备也因此而异，应用的催化剂也有很多种，针对此做出一些归纳与综述，以便做有关工艺设计参考用，介绍了国内外脱硫技术最新进展,阐述了各种不同脱硫技术的性能、特点、反应原理和应用现状,并预测了脱硫技术的发展趋势。

关键词：焦炉煤气；净化;湿法脱硫;前言脱硫工艺概述脱硫脱氰是焦炉煤气净化的主要工艺过程,通常有干法脱硫和湿法脱硫两种工艺,但干法脱硫工艺的局限性较大,制约了其在焦炉煤气净化中的应用,而湿法脱除H2S 和HCN 的技术则早已被广泛采用,在焦炉煤气脱硫脱氰净化中,通过与废液处理技术相结合,采用湿法脱硫技术可组成各种不同的焦炉煤气脱硫脱氰工艺流程。

在生产实际应用中可以结合干法脱硫与湿法脱硫技术的优点,将两种脱硫方法结合起来应用,利用湿法硫先将焦炉煤气中的大部分H2S 脱除,然后再利用干法脱硫对其中的H2S 进行精脱,从而达到满意的脱硫净度。

这样既利用了湿法脱硫可以在线调整的优点,又利用了干法脱硫效率高的优点,并克服了由于干法脱硫时脱硫剂硫容量因素而造成的脱硫剂失效过快的问题。

对于脱硫净度的问题,可以根据后续用户对净化后焦炉煤气中H2S和HCN 含量的不同要求,选择相应脱硫效率的脱硫工艺。

在冶金企业,焦炉煤气的绝大部分用作一般轧钢加热炉的燃料,此时要求H2S 含量≤250 mgPm3 ,HCN 含量≤150 mgPm3 ,因此选用AS 循环洗涤法脱除H2S和HCN 就能满足要求。

而当焦炉煤气用作城市煤气、氨用和甲醇用合成原料气时,则必须选择湿式氧化法中的改良ADA 法、TH法、FRC 法等脱硫效率更高的脱硫工艺。

在煤炭炼焦过程中,煤炭中约30 %～35 %的硫转化成H2S、CS2 、COS 等硫化物,与NH3 和HCN 等一起形成煤气中的杂质,要脱除H2S 和HCN ,必须采用有碱性的脱硫液或脱硫剂,碱源可分为两类: ①外加碱源,如乙醇胺、碳酸钠及氢氧化铁等分别是萨尔费班法、真空碳酸盐或改良ADA 法及干法脱硫工艺的碱源,同时需不断向脱硫液中补充碱源,才能保持其碱度。

煤气净化湿法脱硫的化学工艺在煤化工领域中，煤气净化是一个重要的工作内容，在煤气净化的流程中，脱硫又是一个关键的步骤，脱硫包括湿法脱硫和干法脱硫，近年来湿法脱硫引起了人们的高度重视。

本文主要分析了煤气净化的流程，并简单介绍了湿法脱硫的特点，然后对煤气净化湿法脱硫技术的运用方式做简单阐述，旨在为同行提供一定的参考。

标签：煤气净化；湿法脱硫；化学工艺0 引言在煤气净化的过程中，一定要先做好脱硫步骤的设置，才能更好地实现脱硫的效果。

从现阶段化工领域的生产特点和流程来说，干法脱硫和湿法脱硫相比，更不适应目前的化工进展，因此在一定的脱硫过程中，企业都是采用湿法脱硫的方式。

1 煤气净化湿法脱硫的工艺流程煤气净化是一个重要的过程，可以将煤气中的一些杂质和要害的物质去除，从而提升煤气的洁净度和安全性，为人们提供更为健康和安全的煤气。

在煤气净化的过程中，尤其是采用湿法脱硫，应该严格按照一定的流程来实现。

首先是将气流的初始温度降低，刚从炉膛中排出来的气体温度比较高，而在这个温度比较高的环境下，后续的脱硫会受到气流阻碍的影响，因此做好温度的降温工作时非常重要的。

在实际的过程中，在脱硫之前，一定要将运送气流的真实温度采取一定的降低措施，可以在冷却塔中进行，通过冷处理来降低它的温度，然后才能符合脱硫的质量和要求。

其次是正式脱硫的过程，在这个过程中，是整个脱硫的关键步骤，通过降温处理的气流，需要将其送到后续的脱硫装置中，最终进入到脱硫塔。

在脱硫塔内，需要添加一定的制剂，以促进脱硫的发生，将煤气中的硫化氢这种物质置换出来。

对于脱硫的过程，需要设定一定的化学反应，对化学反应的温度等环境进行分析，确保装置的密封性良好，才能保证脱硫正常顺利实施。

最后是脱硫完成之后，煤气被送到后续的脱硫阶段，将残存的一些苯氨去除。

在刚进入这个阶段时，脱硫过程中会产生一定的液体，带着一些积累的硫化物，然后液体被送到再生塔，此时在再生塔添加一些制剂来促进后续反应的发生。

湿法脱硫流程湿法脱硫是一种常见的烟气脱硫技术，主要用于燃煤发电厂和工业锅炉等燃烧设备的烟气脱硫。

它通过在烟气中喷洒一定浓度的脱硫剂，使脱硫剂与烟气中的二氧化硫发生化学反应，从而将二氧化硫转化为硫酸盐，并将其吸附到脱硫塔中，最终达到减少大气污染物排放的目的。

下面将介绍湿法脱硫的主要流程。

首先，烟气进入脱硫塔，在脱硫塔内，烟气与喷洒的脱硫剂充分接触，脱硫剂主要是氧化钙或氢氧化钙溶液。

在接触过程中，二氧化硫和脱硫剂发生化学反应，生成硫酸盐。

其次，生成的硫酸盐会随着脱硫剂一起被吸附到脱硫塔内的填料上，填料一般采用塔板填料或环状填料，填料的作用是增大接触面积，有利于脱硫剂与烟气的充分接触和反应。

然后，随着时间的推移，脱硫塔内的硫酸盐会逐渐沉积，形成硫酸盐浆液。

为了保证脱硫效果，需要定期清理脱硫塔内的硫酸盐浆液，一般采用排泥系统将浆液排出。

最后，排出的硫酸盐浆液会进入脱硫系统的后处理单元进行处理，通常采用浓缩、结晶和干燥等工艺，将硫酸盐浆液转化为干粉状的硫酸盐产品，以便于运输和处置。

总的来说，湿法脱硫流程主要包括烟气脱硫塔、脱硫剂喷洒系统、填料层、排泥系统和后处理单元等部分。

通过这些部分的协同作用，能够有效地将烟气中的二氧化硫转化为无害的硫酸盐，达到减少大气污染物排放的目的。

在实际应用中，湿法脱硫技术具有脱硫效率高、适用范围广、操作维护方便等优点，因此得到了广泛的应用。

然而，也需要注意的是，湿法脱硫过程中会产生大量废水和废渣，需要合理处理，以免对环境造成二次污染。

综上所述，湿法脱硫是一种成熟、高效的烟气脱硫技术，通过合理的工艺设计和操作管理，能够有效地减少燃煤发电厂和工业锅炉等设备的大气污染物排放，对环境保护具有重要意义。
