分光型光缆接头盒介绍资料

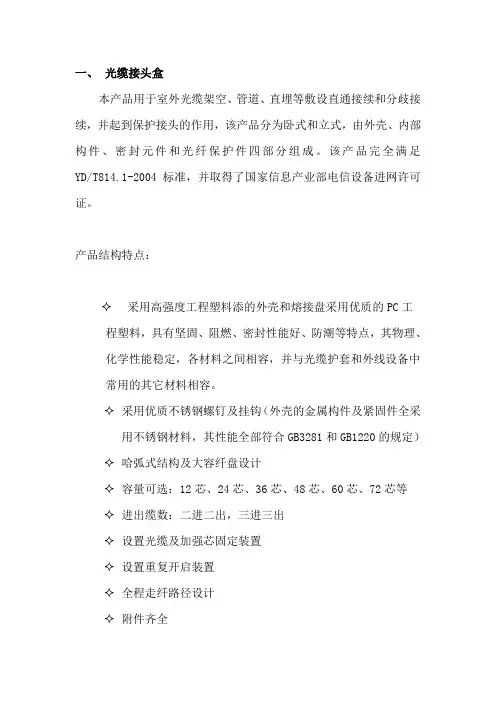

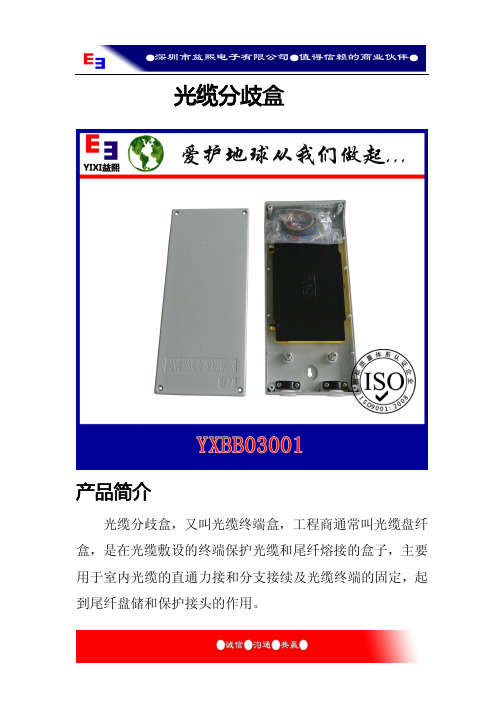

一、光缆接头盒本产品用于室外光缆架空、管道、直埋等敷设直通接续和分歧接续，并起到保护接头的作用，该产品分为卧式和立式，由外壳、内部构件、密封元件和光纤保护件四部分组成。

该产品完全满足YD/T814.1-2004标准，并取得了国家信息产业部电信设备进网许可证。

产品结构特点：✧采用高强度工程塑料添的外壳和熔接盘采用优质的PC工程塑料，具有坚固、阻燃、密封性能好、防潮等特点，其物理、化学性能稳定，各材料之间相容，并与光缆护套和外线设备中常用的其它材料相容。

✧采用优质不锈钢螺钉及挂钩（外壳的金属构件及紧固件全采用不锈钢材料，其性能全部符合GB3281和GB1220的规定）✧哈弧式结构及大容纤盘设计✧容量可选：12芯、24芯、36芯、48芯、60芯、72芯等✧进出缆数：二进二出，三进三出✧设置光缆及加强芯固定装置✧设置重复开启装置✧全程走纤路径设计✧附件齐全产品性能优势：✧密封性能可靠✧重复开启方便✧强度高，可直埋或架空安装使用✧接地保护可靠✧全程保护光纤，并保证其弯曲半径≥40mm✧操作、维护方便技术参数：✧环境温度：-40℃～+60℃✧大气压力：70～106Kpa（密封后充气加压到0.11Mpa或真空减压到0.065Mpa后，浸泡在常温清水容器中15分钟，加压无气泡冒出，减压无渗水现象）✧抗拉伸力：>1000N（光缆接头盒能承受不小于1000N的轴向拉伸力，无损坏）✧抗压力：>2000N/10cm2压力，时间1min✧绝缘电阻：>2×104MΩ（将光缆接头盒按规定操作程序封装，沉入1.5m深的水中浸泡24小时，光缆接头盒内光缆中的金属构件之间、金属构件与地之间的绝缘电阻不小于2×104MΩ）✧耐压强度：15KV(DC)/1min不击穿，无飞弧（将光缆接头盒按规定的操作程序封装，沉入1.5m深的水中浸泡24小时后，保证光缆接头盒内光缆中的金属构件之间、金属构件与地之间在15KV直流电压的作用下，1min不击穿，无飞弧现象）✧产品寿命：>20年。

光缆接头盒（熔接包）的简介光缆接头盒是通俗的叫法，学名叫光缆接续盒，又称光缆接续包、光缆接头包和炮筒,主要是在适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。

盒体采用进口增强塑料，强度高，耐腐蚀，终端盒适用于结构光缆的终端机房内的接续，结构成熟，密封可靠，施工方便。

广泛用于通信、网络系统，CATV有线电视、光缆网络系统等等。

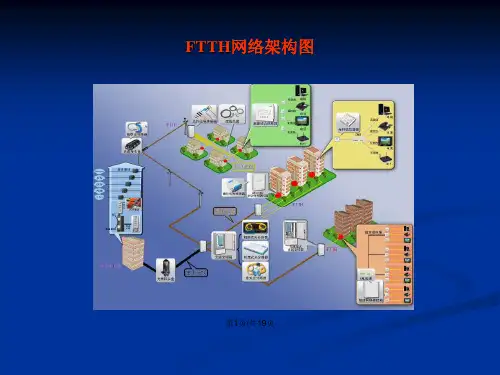

右侧为二进二出接头盒；用于两根或多根光缆之间的保护性连接、光纤分配，是用户接入点常用设备之一，主要完成配线光缆与入户线光缆在室外的连接作用，并可根据FTTX接入需要安装盒式或简式光分路器；产品特性·产品的盒体采用优质工程塑料。

·产品采用2次压缆技术，确保盒内光纤无附加衰耗。

·产品具有多次复用和扩容功能。

技术特性·尺寸：高度430mm 内径Φ135mm 最大外径Φ210mm·入缆孔颈：Φ20mm·单盘芯数：12/24·最大熔纤盘：最小容量4芯最大容量144芯.·最大熔纤盘数：6·拉伸密封性：2000N轴向拉力，不漏气。

·耐电压强度：15KV(DC)。

·拉伸密封：产品充气后，能承受2000N的轴向拉力，不漏气。

·冲击密封：产品充气后，能承受冲击能量16N*m（牛顿*米）的冲击三次，产品无裂痕，不漏气。

·其它各项性能要求均符合YD/T814.1-2004标准要求。

光缆接头盒的安装方法光纤准备1. 去除光缆外皮，（如果有，请去除屏蔽及铠装）然后去除各绕包层至露出松套管，具体方法，请按光缆厂家推荐的标准方法步骤进行，预备长度3m。

2、用清洁剂清洁松套管及加强芯护套，去除多余的填充套管，用所提供的砂纸打磨光缆外皮150mm长。

光缆安装1 、按光缆外径选取最小内径的密封环，并将两个密封环套在光缆上。

2、将光缆放入相应的入孔内。

3、连接屏蔽及接地。

光缆接头盒光缆接头盒是一种用于光纤连接和保护的设备，被广泛应用于光通信领域。

它不仅能够提供良好的光纤连接效果，还能保护连接处的光纤免受外界环境的干扰。

在本文中，我们将详细介绍光缆接头盒的工作原理、分类以及应用领域。

一、光缆接头盒的工作原理光缆接头盒的主要作用是将光纤进行连接，并通过合适的保护手段确保连接处的光纤在各种条件下能够正常工作。

光缆接头盒通常由外壳、内部组件和接口等部分组成。

1. 外壳：光缆接头盒的外壳通常由耐高温、防水、防尘等材料制成，以确保设备的稳定性和可靠性。

外壳的设计通常采用模块化结构，方便安装和拆卸。

2. 内部组件：光缆接头盒的内部组件主要包括光纤连接器、光纤配线架、保护套管等。

光纤连接器是连接光纤的重要部分，它通过光纤插入端面的精确对准和机械动作将两根光纤连接在一起。

光纤配线架是连接器的支撑结构，同时也是光纤的转向和分配设备。

保护套管则起到保护和固定光缆的作用。

3. 接口：光缆接头盒的接口通常由光纤连接器和光纤尾纤相连接，实现光纤之间的传输和转接。

目前常用的光纤接头有FC、SC、LC 等类型。

光缆接头盒的工作原理可以简单概括为：光纤首先通过光纤连接器插入光缆接头盒的接口，然后通过光纤配线架进行转接和分配，最后通过保护套管得到安全保护。

整个过程中，光纤接头盒起到连接和保护作用，确保光纤的正常传输。

二、光缆接头盒的分类根据不同的应用场景和特点，光缆接头盒可以分为室内光缆接头盒和室外光缆接头盒两大类。

1. 室内光缆接头盒：室内光缆接头盒主要用于建筑物内部、通信机房、计算机室等场所。

它通常采用模块化结构，体积小、重量轻，并且具备防尘、防水等特点。

室内光缆接头盒通常采用的是冷熔接头的方式，能够提供更稳定、更低损耗的连接效果。

2. 室外光缆接头盒：室外光缆接头盒主要用于光缆的延长、分配和分支连接。

它采用的是预装接口和冷熔接缆技术，具备耐候性、抗冲击性、耐腐蚀性等特点，可以适应各种恶劣的外部环境条件。

光缆接头盒使用说明1 用途本产品适用于直径Φ22mm以内的各种型号、结构光缆（单纤）的架空、管道、直埋和人井敷设的直通和分歧（一分二，一分三）连接。

同时还适用于全塑市话电缆的连结。

接头盒装配示意图2 主要技术指标●外形尺寸（mm）：（长×宽×高）435×190×120●重量：2.6kg●光纤曲率半径：≥37.5mm●光纤盘附加损耗：≤0.01dB●盘留光纤长度：≥1.6m●光纤最大容量：单纤：144芯●适用温度范围：-40℃-- +55℃●抗侧压力：≥2000N/10cm●抗冲击：≥20N.m3 操作要点●如果是普缆直接通过进线孔进入接头盒，如果是微缆，应该是微管进入接头盒并固定，微缆从微管内进入接头盒，并固定加强芯，如果是中心管式光缆，需固定增强纱。

●开剥光缆，除去外护套、内护套、松缩管，清洗、清除缆内石油填充膏，留1.1--1.6m的光纤长度和30--50mm的加强芯芯。

●固定好压缆线卡，将微管或普缆固定，微管长处压缆线卡5-10mm，同时固定光缆加强芯，如果是中心管式光缆，需固定增强纱。

●光纤引入熔接盘内，将热缩管和热熔管套在一对待接光纤的任意一根上，熔接好光纤后，移动热缩和热熔管，套上不锈钢（或石英）加强芯棒，使光纤熔接点处在光纤保护管中央位置，对保护管进行适当的加热，使光纤和保护管熔为一体，经保护的光纤接头卡入布纤槽内（每板熔接盘可布光纤12芯）。

●将余留光纤均匀地在光纤熔接盘内布好，并将盘绕后的光纤用尼龙扎带理齐定位。

熔接盘的使用一般由下至上，待全部光纤接续后，在熔接盘最上一层盖好盖板，并固定。

按要求自行定位使用接地线。

●选择与微管或普缆外径合适的缆环（O型圈）穿入光缆，并调整到接头盒外壳进管口相应压缆处，在两缆环中间微管或普缆部分缠绕密封胶带，同时将未使用的接头盒进缆口用堵头封闭（堵头外部凹部份用密封胶带缠绕），再在接头盒壳体边缘两边的密封槽内垫上密封胶条，同时在两瓣接头壳体进缆端凹部份嵌满密封胶，将两片接头盒挂具左右螺孔对齐，在将外壳合拢，拉紧不锈钢螺栓。

光缆接头盒（熔接包）的简介光缆接头盒是通俗的叫法，学名叫光缆接续盒，又称光缆接续包、光缆接头包和炮筒,主要是在适用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。

盒体采用进口增强塑料，强度高，耐腐蚀，终端盒适用于结构光缆的终端机房内的接续，结构成熟，密封可靠，施工方便。

广泛用于通信、网络系统，CATV有线电视、光缆网络系统等等。

右侧为二进二出接头盒；用于两根或多根光缆之间的保护性连接、光纤分配，是用户接入点常用设备之一，主要完成配线光缆与入户线光缆在室外的连接作用，并可根据FTTX接入需要安装盒式或简式光分路器；产品特性·产品的盒体采用优质工程塑料。

·产品采用2次压缆技术，确保盒内光纤无附加衰耗。

·产品具有多次复用和扩容功能。

技术特性·尺寸：高度430mm 内径Φ135mm 最大外径Φ210mm·入缆孔颈：Φ20mm·单盘芯数：12/24·最大熔纤盘：最小容量4芯最大容量144芯.·最大熔纤盘数：6·拉伸密封性：2000N轴向拉力，不漏气。

·耐电压强度：15KV(DC)。

·拉伸密封：产品充气后，能承受2000N的轴向拉力，不漏气。

·冲击密封：产品充气后，能承受冲击能量16N*m（牛顿*米）的冲击三次，产品无裂痕，不漏气。

·其它各项性能要求均符合YD/T814.1-2004标准要求。

光缆接头盒的安装方法光纤准备1. 去除光缆外皮，（如果有，请去除屏蔽及铠装）然后去除各绕包层至露出松套管，具体方法，请按光缆厂家推荐的标准方法步骤进行，预备长度3m。

2、用清洁剂清洁松套管及加强芯护套，去除多余的填充套管，用所提供的砂纸打磨光缆外皮150mm长。

光缆安装1 、按光缆外径选取最小内径的密封环，并将两个密封环套在光缆上。

2、将光缆放入相应的入孔内。

3、连接屏蔽及接地。

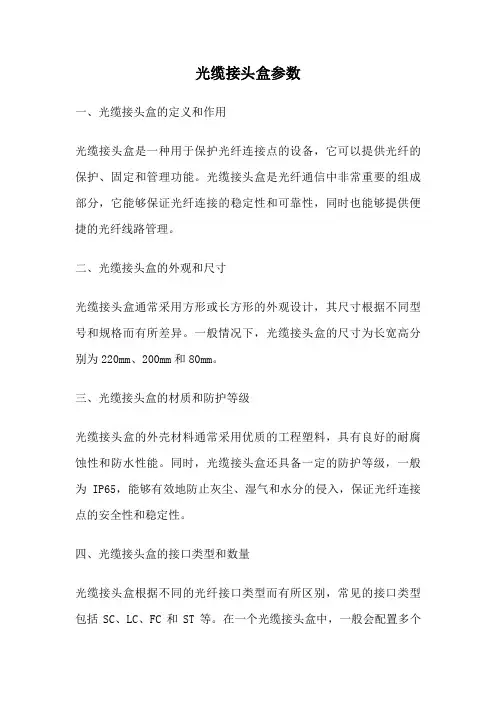

光缆接头盒参数一、光缆接头盒的定义和作用光缆接头盒是一种用于保护光纤连接点的设备，它可以提供光纤的保护、固定和管理功能。

光缆接头盒是光纤通信中非常重要的组成部分，它能够保证光纤连接的稳定性和可靠性，同时也能够提供便捷的光纤线路管理。

二、光缆接头盒的外观和尺寸光缆接头盒通常采用方形或长方形的外观设计，其尺寸根据不同型号和规格而有所差异。

一般情况下，光缆接头盒的尺寸为长宽高分别为220mm、200mm和80mm。

三、光缆接头盒的材质和防护等级光缆接头盒的外壳材料通常采用优质的工程塑料，具有良好的耐腐蚀性和防水性能。

同时，光缆接头盒还具备一定的防护等级，一般为IP65，能够有效地防止灰尘、湿气和水分的侵入，保证光纤连接点的安全性和稳定性。

四、光缆接头盒的接口类型和数量光缆接头盒根据不同的光纤接口类型而有所区别，常见的接口类型包括SC、LC、FC和ST等。

在一个光缆接头盒中，一般会配置多个接口，以满足不同光纤连接的需求。

常见的光缆接头盒接口数量为12口、24口和48口等。

五、光缆接头盒的光纤弯曲半径和插损光缆接头盒要求光纤的弯曲半径应大于等于光纤的最小弯曲半径，以避免光纤的损坏和性能下降。

一般情况下，光缆接头盒的光纤弯曲半径要求为30mm以上。

此外，光缆接头盒的插损也是一个重要的参数，插损应尽量小，一般要求在0.3dB以下。

六、光缆接头盒的温度范围和湿度范围光缆接头盒在使用过程中要能够适应不同的环境温度和湿度条件，以保证其正常运行和稳定性。

一般情况下，光缆接头盒的工作温度范围为-40°C至+60°C，湿度范围为0%至95%RH。

七、光缆接头盒的安装方式和应用场景光缆接头盒的安装方式可以分为壁挂式和架装式两种，用户可以根据实际需求选择合适的安装方式。

光缆接头盒广泛应用于光纤通信系统、数据中心、宽带接入网络和光纤传感等领域，以实现光纤连接的保护和管理。

八、光缆接头盒的特点和优势光缆接头盒具有结构简单、安装方便、操作简单、维护成本低等特点。

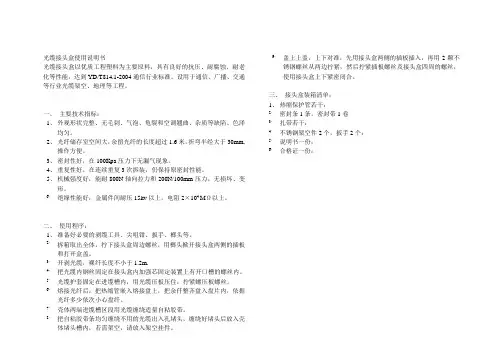

光缆接头盒使用说明书光缆接头盒以优质工程塑料为主要原料，具有良好的抗压、耐腐蚀、耐老化等性能，达到YD/T814.1-2004通信行业标准。

设用于通信、广播、交通等行业光缆架空、地理等工程。

一、主要技术指标：1、外观形状完整、无毛刺、气泡、龟裂和空调翘曲、杂质等缺陷、色泽均匀。

2、光纤储存室空间大，余留光纤的长度超过1.6米，折弯半经大于30mm,操作方便。

3、密封性好，在100Kpa压力下无漏气现象。

4、重复性好，在连续重复3次拆装，仍保持原密封性能。

5、机械强度好，能耐800N轴向拉力和200N/100mm压力，无损坏、变形。

6、绝缘性能好，金属件间耐压15kv以上，电阻2×104 MΩ以上。

二、使用程序：1、准备好必要的剥缆工具、尖咀钳、扳手、榔头等。

2、拆箱取出全体，拧下接头盒周边螺丝，用榔头掀开接头盒两侧的插板和打开盒盖。

3、开剥光缆，裸纤长度不小于1.2m.4、把光缆内钢丝固定在接头盒内加强芯固定装置上有开口槽的螺丝内。

5、光缆护套固定在进缆槽内，用光缆压板压住，拧紧螺压板螺丝。

6、熔接光纤后，把热缩管嵌入熔接盘上，把余仟整齐盘入盘片内，依据光纤多少依次小心盘纤。

7、壳体两端进缆槽区段用光缆缠绕适量自粘胶带。

8、把自粘胶带条均匀缠绕不用的光缆出入孔堵头，缠绕好堵头后放入壳体堵头槽内，若需架空，请放入架空挂件。

9、盖上上盖，上下对准，先用接头盒两侧的插板插入，再用2颗不锈钢螺丝从两边拧紧，然后拧紧插板螺丝及接头盒四周的螺丝，使用接头盒上下紧密闭合。

三、接头盒装箱清单：1、热缩保护管若干：2、密封条1条，密封带1卷3、扎带若干：4、不锈钢架空件2个，扳手2个：5、说明书一份：6、合格证一份：。

光缆接续盒一.产品概述：光缆接续盒是相邻光缆间提供光学、密封和机械强度连续性的接续保护装置。

在光通信网络中，由于光缆长度有限以及光缆在传输线路上需要分支，因此产生光缆接头，光缆接续盒为光缆接续、分支提供条件并对接头进行保护。

光缆接续盒又称光缆接续盒、光缆接续包、光缆接头包和炮筒,主要用于各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接。

盒体采用优质工程塑料，强度高，耐腐蚀，抗老化，能抵受剧烈的气候变化和恶劣的工作环境。

广泛用于通信、网络系统，CATV有线电视、光缆网络系统等等。

二.产品介绍：整套塑件采用科学配方的高强度PC工程塑料，注塑成型能在－40℃～+65℃自然环境下长期使用。

接续盒参考尺寸：外形尺寸 卧式（长×宽×高） 280*200*90mm 卧式（长×宽×高） 320*120*65mm 立式（高×底部直径） 415*190mm光缆进出孔有：2孔、4孔、6孔、8孔、12孔。

可安装光缆直径：Φ5mm～Φ20mm容量：最小容量4芯最大容量144芯标准配件：熔纤盘、光缆固定装置、密封件、挂壁固定装置。

选择配件：热缩管、尼龙扎带、绝缘胶带、专用扳手等。

安装方式：挂壁式和抱杆式。

连体密封件：选用高质量进口弹性体橡胶密封材料，用模具一次成型，使产品结合面无接缝，密封性能保证，又能达到多次重复开启，重复使用，方便施工。

端面堵片：用于堵住光缆接续盒多余孔，保持盒内良好的气密性和水密性，有效保护盒内光纤和接头。

该装置不易脱落，可拆卸，安装便捷。

接地引出装置：将盒内光缆中的金属构件引出接地，起保护作用。

光缆固定装置：用于光缆与底座固定和光缆加强元件固定。

一是光缆加强芯在内部的固定；二是光缆与支撑架夹紧的固定；三是光缆与接头盒进出缆用热缩护套密封固定。

熔纤盘：用于光纤的熔接、分支和盘储；盘可叠加，配置灵活，安装简单。

使用范围：①广泛用于通信、网络系统，CATV有线电视、光缆网络系统等各种结构光缆的架空、管道、直埋等敷设方式之直通和分支连接，可地埋、架空、管道、人井挂壁使用；②结构光缆的终端机房内的接续。

光缆接头盒特点综述◆在光通信网络中，由于光缆长度有限以及光缆在传输线路上需要分支，因此而产生光缆接头，光缆接头盒为光缆接续、分支提供条件并对接头进行保护◆本产品适用于架空、管道、直埋等光缆敷设方式◆所有原材料（含附件）均无毒害、无腐蚀，对人体健康及其它设备无副作用◆主体采用优质进口工程材料模压成形，强度高、抗老化依据标准◆各项指标均符合YD/T 814.1-2004标准要求技术指标工作温度：-40℃～+65℃大气压力：70kPa～106kPa密封性能：盒内气压100±5kPa，水浸没15min，无气泡再封装性：盒内气压100±5kPa，水浸没15min，无气泡,重复三次抗拉强度：≥800N抗压强度：架空1000N/100mm；直埋2000N/100mm抗冲击力：16N·m，冲击三次抗弯强度：接头盒与光缆接合处能承受弯曲张力负荷为150N、弯曲角度为±45°的10个循环的弯曲抗扭强度：承受扭矩50N·m，扭转角度±90°的10个循环轴向抗压：≥100N温度循环：-40℃～+65℃，循环次数10次抗高温性：65±2℃，持续100h抗振性能：106次，频率10HZ，振幅±3mm抗腐蚀性：能够在5%盐酸、5%氢氧化钠、5%氯化钠溶液中持续浸泡24h，无明显腐蚀光纤存放：盒内的预留光纤盘绕在收容盘内，可存放长度≥1.6m，弯曲半径＞30mm，光纤接头无明显附加衰减电气连接：光缆接头盒装有电气连接装置，能使光缆中金属构件的电气连通或断开，需要时外壳上安装接地引出装置绝缘电阻：接头盒封装后，沉入1.5m深的水中浸泡24h后，接头盒两端金属构件之间、金属构件与地之间的绝缘电阻≥2×104MΩ耐电压性：接头盒封装后，沉入1.5m深的水中浸泡24h后，接头盒两端金属构件之间、金属构件与地之间在15kV直流作用下，1min内不击穿，无飞弧产品分类◆按外形结构分类可分为帽式和卧式两种◆根据光缆敷设方式有架空、管道（隧道）和直埋等类型◆按光缆连接方式分为直通接续和分歧接续两种◆按密封方式有热收缩密封型和机械密封型描述◆GPJ142-W系列卧式光缆接头盒采用翻盖式结构设计，利用斜面自锁原理通过燕尾槽插闩、整体式密封件及螺钉密封固定◆适用于架空、管道、直埋等各种场合特点◆联体密封件，可弹性形变，密封可靠◆熔接盘储纤空间大，扩容方便◆进缆孔密封操作简单有效◆适合带状光缆和集成束状光缆订货指南描述◆GPJ142-M系列帽式光缆接头盒采用套筒式结构，盒体利用杠杆及自锁原理通过抱箍和密封件固定密封，进缆采用热缩式、套管式或机械式密封◆适用于架空、管道、直埋等各种场合特点◆盒体采用抱箍锁紧固定，安装方便◆熔接盘可大于90°翻转，储纤空间大，操作简单、扩容方便◆适合带状光缆和集成束状光缆◆进缆孔使用螺母旋转密封或热缩套管密封，满足不同需求订货指南。
