第三四象限直线插补计算1. 引言随着微电子技术，计算机技术的发展，数控机床的性能不断完善，其应用范围也不断增大。
而数控技术作为数控机床的关键技术，越来越得到更多高校的重视。
2.数字积分法直线插补原理设将要加工的直线XOY 平面内第一象限直线OE ，如图.一所示，直线起点在坐标原点，终点为E （Xe ，Ye ）。
同样，假设坐标值均为以脉冲当量为单位的整数。
图.一若此时刀具在两坐标轴上的进给速度分量分别是Vx ，Vy ，则刀具在X 轴，Y 轴方向上位移增量分别是△X = Vx △t 式一a△ Y = Vy △t 式一b由图.一 所示的几何关系可得V/OE=Vx/Xe=Vy/Ye=K （常数） 式二将式二中的Vx ，Vy 分别代入式一 可得：△X = KXe △t 式三a△ Y = KYe △t 式三b可见刀具由原点O 走向E 的过程，可以看作式每经过一个单位时间间隔△t ，就分别以增量[KXe],[ KYe]同时在两个坐标轴累加的结果。
也可以这样认为，数字积分法插补实际上就是利用速度分量，进行数字积分来确定刀具在各坐标轴上位置的过程，即XO当取△ti=“1”（一个单位时间间隔）则X = nKXe 式五aY = nKYe 式五b设经过n 次累加后，刀具正好到达终点E(Xe,Ye)，则要求式五中常量满足 下式nK=1 式六n 是累加次数必须取整数，所有K 取小数。
为了保证每次分配给坐标轴的进给脉冲不超过一个单位，则△ X=KXe<1 式七a△ Y=KYe<1 式七b上式中Xe ，Ye 的最大允许值受系统中相应寄存器容量的限制。
现假设寄存器 为N 位则容量为2N ，对应存储的最大允许数字量为（2N - 1）将其带入式七得 K<=1/（2N - 1） 式八现不妨取 K =1/2N 式九显然它满足式七，式八的约束条件，再将K 值代入式六可得累加次数为 n =2N 式十如果将n ，K,值代入式五则动点坐标为X = nKXe =Xe 式十一aY = nKYe =Ye 式十一b根据以上分析，在进行直线插补时，先开辟两个被积函数寄存器Jvx ，Jvy 分别存放终点坐标值Xe ，Ye ，还有两个余数寄存器Jrx ，Jry 。

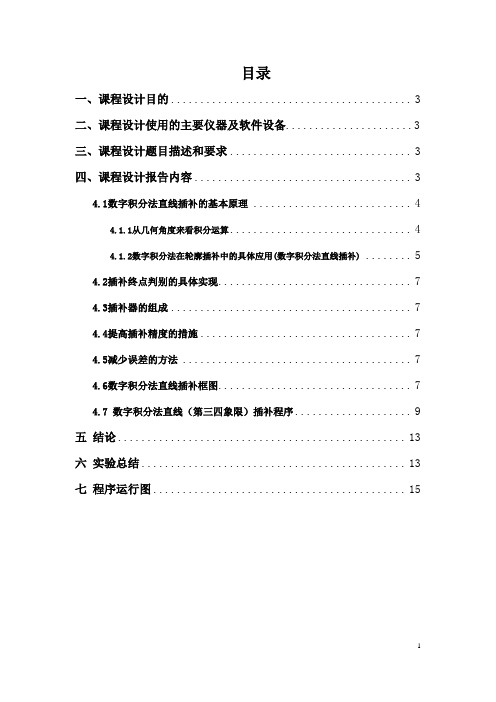

目录一、课程设计目的 (3)二、课程设计使用的主要仪器及软件设备 (3)三、课程设计题目描述和要求 (3)四、课程设计报告内容 (3)4.1数字积分法直线插补的基本原理 (4)4.1.1从几何角度来看积分运算 (4)4.1.2数字积分法在轮廓插补中的具体应用(数字积分法直线插补) (5)4.2插补终点判别的具体实现 (7)4.3插补器的组成 (7)4.4提高插补精度的措施 (7)4.5减少误差的方法 (7)4.6数字积分法直线插补框图 (7)4.7 数字积分法直线（第三四象限）插补程序 (9)五结论 (13)六实验总结 (13)七程序运行图 (15)一、课程设计目的1)了解连续轨迹控制数控系统的组成原理。
2) 掌握数字积分法（DDA）插补的基本原理。
3）掌握数字积分法（DDA）插补的软件实现方法。
二、课程设计使用的主要仪器及软件设备Pc计算机一台Vb三、课程设计的任务题目描述和要求数字积分法又称数字微分分析法DDA(Digital Differential Analyzer)。
数字积分法具有运算速度快、脉冲分配均匀、易于实现多坐标联动及描绘平面各种函数曲线的特点，应用比较广泛。
其缺点是速度调节不便，插补精度需要采取一定措施才能满足要求。
由于计算机有较强的计算功能和灵活性，采用软件插补时，上述缺点易于克服。
本次课程设计具体要求如下：（1）掌握数字积分插补法基本原理（2）设计出数字积分（DDA）插补法插补软件流程图（3）编写出算法程序清单算法描述（数字积分法算法在VB中的具体实现）（4）要求软件能够实现第一第二象限直线插补计算（5）软件运行仿真效果插补结果要求能够以图形模式进行输出四、课程设计报告内容插补运算就是运用特定的算法对工件加工轨迹进行运算并根据运算结果向相应的坐标发出运动指令的过程。
插补运算可以采用数控系统硬件或数控系统软件来完成。
硬件插补器：速度快，但缺乏柔性，调整和修改都困难。
软件插补器：速度慢，但柔性高，调整和修改都很方便。
数控技术课程设计说明书设计题目：数字积分法圆弧插补计软件设计指导老师：专业：机械设计制造及其自动化班级：机姓名：学号：目录一、课程设计题目 (1)二、课程设计的目的 (1)三、课程设计使用的主要仪器设备 (1)四、课程设计的任务题目描述和要求 (1)五、数字积分法插补原理 (2)5.1从几何角度来看积分运算 (2)5.2数字积分圆弧插补 (3)5.3数字积分法圆弧插补程序流程图 (5)5.4插补实例 (6)六、程序清单 (7)七、软件运行效果仿真 (18)八、课程小节 (21)九、参考文献 (22)一、课程设计题目数字积分法第一、二、三、四象限顺、逆圆插补计算二、课程设计的目的《数控原理与系统》是自动化（数控）专业的一门主要专业课程，安排课程设计的目的是通过课程设计方式使学生进一步掌握和消化数控原理基本内容，了解数控系统的组成，掌握系统控制原理和方法，通过设计与调试，掌握各种功能实的现方法，为今后从事数控领域的工作打下扎实的基础。
1)了解连续轨迹控制数控系统的组成原理。
2) 掌握数字积分法（DDA）插补的基本原理。
3）掌握数字积分法（DDA）插补的软件实现方法。
三、课程设计使用的主要仪器设备1、PC计算机一台2、数控机床实验装置一台3、支持软件若干（选用VB环境）四、课程设计的任务题目描述和要求数字积分法又称数字微分分析法DDA(Digital Differential Analyzer)。
数字积分法具有运算速度快、脉冲分配均匀、易于实现多坐标联动及描绘平面各种函数曲线的特点，应用比较广泛。
其缺点是速度调节不便，插补精度需要采取一定措施才能满足要求。
由于计算机有较强的计算功能和灵活性，采用软件插补时，上述缺点易于克服。
本次课程设计具体要求如下：（1）掌握数字积分插补法基本原理（2）设计出数字积分（DDA）插补法插补软件流程图（3）编写出算法程序清单算法描述（数字积分法算法在VB中的具体实现）（4）要求软件能够实现第一、二、三、四象限顺、逆圆插补计算（5）软件运行仿真效果插补结果要求能够以图形模式进行输出五、数字积分法插补原理数字积分法又称数字积分分析法DDA(Digital differential Analyzer)，简称积分器，是在数字积分器的基础上建立起来的一种插补算法。
数字积分法插补前面提到过数字积分法插补是脉冲增量插补的一种，它是用数字积分的方法计算刀具沿各坐标轴的移动量，从而使刀具沿着设定的曲线运动。
实现数字积分插补计算的装置称为数字积分器，或数字微分器(Digital Differential Analyzer, DDA)，数字积分器可以用软件来实现。
数字积分器具有运算速度快，脉冲分配均匀，可以实现一次、二次曲线的插补和各种函数运算，而且易于实现多坐标联动，但传统的DDA 插补法也有速度调节不方便，插补精度需要采取一定措施才能满足要求的缺点，不过目前CNC 数控系统中多采用软件实现DDA 插补时，可以很容易克服以上缺点，所以DDA 插补是目前使用范围很广的一种插补方法。
它的基本原理可以用图4.1所示的函数积分表示，从微分几何概念来看，从时刻0到时刻t 求函数y=f(t)曲线所包围的面积时，可用积分公式： (4.1)如果将0~t 的时间划分成时间间隔为Δt 的有限区间，当Δt 足够小时，可得近似公式：(4.2)式中y i-1为t=t i-1时f(t)的值，此公式说明：积分可以用数的累加来近似代替，其几何意义就是用一系列小矩形面积之和来近似表示函数f(t)下面的面积，t y d t f S ni i t t ∆==∑⎰=-110)(⎰=t t d t f S 0)(如果在数字运算时，用取Δt 为基本单位“1”，则4.2式可以简化为：∑=-=n i i y S 11(4.3)如果系统的基本单位Δt 设置得足够小，那么就可以满足我们所需要的精度。
一般地，每个坐标方向需要一个被积函数寄存器和一个累加器，它的工作过程可用图4.2表示：图 4.2 一个坐标方向上的积分器示意图Fig 4.2 Sketch of DDA in one coordinate direction图4.1 数字积分原理Fig 4.1 Principle of DDA被积函数寄存器用以存放坐标值f(t)，累加器也称余数寄存器用于存放坐标的累加值。
第三节 数字积分法插补一、数字积分法的基本原理数字积分法又称数字微分分析法（Digital Differential Analyzer ）。
这种插补方法可以实现一次、二次、甚至高次曲线的插补，也可以实现多坐标联动控制。
只要输入不多的几个数据，就能加工出圆弧等形状较为复杂的轮廓曲线。
作直线插补时，脉冲分配也较均匀。
从几何概念上来说，函数)(t f y =的积分运算就是求函数曲线所包围的面积S （图3-10所示）。
图3-10 函数)(t f y =的积分S=⎰tydt 0（3-9）此面积可以看作是许多长方形小面积之和，长方形的宽为自变量t ∆，高为纵坐标i y 。
则 S=⎰tydt 0=t y ni i ∆∑=0（3-10）这种近似积分法称为矩形积分法，该公式又称为矩形公式。
数学运算时，如果取t ∆=1，即一个脉冲当量，可以简化为：S=∑=ni iy（3-11）由此，函数的积分运算变成了变量求和运算。
如果所选取的脉冲当量足够小，则用求和运算来代替积分运算所引起的误差一般不会超过容许的数值。
二、DDA 直线插补 1．DDA 直线插补原理图3-11 直线插补设xy 平面内直线OA ，起点（0，0），终点为（e x ，e y ），如图3-11所示。
若以匀速V 沿OA 位移，则V 可分为动点在x 轴和y 轴方向的两个速度x V 、y V ，根据前述积分原理计算公式，在x 轴和y 轴方向上微小位移增量x ∆、y ∆应为⎩⎨⎧∆=∆∆=∆t V y tV x y x (3-12) 对于直线函数来说，x V 、y V ，V 和L 满足下式⎪⎪⎩⎪⎪⎨⎧==L y VV Lx V V e y e x 从而有⎩⎨⎧==e yex ky V kx V (3-13) 其中：LVk =因此坐标轴的位移增量为⎩⎨⎧∆=∆∆=∆tky y tkx x e e (3-14) 各坐标轴的位移量为⎪⎪⎩⎪⎪⎨⎧∆==∆==⎰∑⎰∑==tn i e e t n i e e ty k dt ky y t x k dt kx x 0101(3-15) 所以，动点从原点走向终点的过程，可以看作是各坐标轴每经过一个单位时间间隔t ∆，分别以增量e kx 、e ky 同时累加的过程。
XX 学院课程设计说明书设计题目：数字积分法三、四象限顺圆插补计算系 (部)： xxx专业： xxx班级： xxx姓名： xxx学号： xxx指导老师（签名）： xxx起止时间：2012年12月 24 日至2012年12月 29 日共 1 周20 12 年 12 月 26 日目录一、课程设计题目 (1)二、课程设计的目的 (1)三、课程设计使用的主要仪器设备 (1)四、课程设计的任务题目描述和要求 (1)五、数字积分法插补原理 (2)从几何角度来看积分运算 (2)数字积分圆弧插补 (3)数字积分法圆弧插补程序流程图 (5)插补实例 (6)六、程序清单 (8)七、软件运行效果仿真 (14)八、课程小节 (20)九、参考文献 (20)一、课程设计题目数字积分法第三四象限顺圆插补计算二、课程设计的目的《数控原理与系统》是自动化（数控）专业的一门主要专业课程，安排课程设计的目的是通过课程设计方式使学生进一步掌握和消化数控原理基本内容，了解数控系统的组成，掌握系统控制原理和方法，通过设计与调试，掌握各种功能实的现方法，为今后从事数控领域的工作打下扎实的基础。
1) 了解连续轨迹控制数控系统的组成原理。
2) 掌握数字积分法（DDA）插补的基本原理。
3）掌握数字积分法（DDA）插补的软件实现方法。
三、课程设计使用的主要仪器设备1、PC计算机一台2、数控机床实验装置一台3、支持软件若干（选用VB环境）四、课程设计的任务题目描述和要求数字积分法又称数字微分分析法DDA(Digital Differential Analyzer)。
数字积分法具有运算速度快、脉冲分配均匀、易于实现多坐标联动及描绘平面各种函数曲线的特点，应用比较广泛。
其缺点是速度调节不便，插补精度需要采取一定措施才能满足要求。
由于计算机有较强的计算功能和灵活性，采用软件插补时，上述缺点易于克服。
本次课程设计具体要求如下：（1）掌握数字积分插补法基本原理（2）设计出数字积分（DDA）插补法插补软件流程图（3）编写出算法程序清单算法描述（数字积分法算法在VB中的具体实现）（4）要求软件能够实现第三第四象限顺圆插补计算（5）软件运行仿真效果插补结果要求能够以图形模式进行输出五、数字积分法插补原理数字积分法又称数字积分分析法DDA(Digital differential Analyzer)，简称积分器，是在数字积分器的基础上建立起来的一种插补算法。
具有逻辑能力强的特点，可实现一次、两次甚至高次曲线插补，易于实现多坐标联动。
只需输入不多的几个数据，就能加工圆弧等形状较为复杂的轮廓曲线。
直线插补时脉冲较均匀。
并具有运算速度快，应用广泛等特点。
从几何角度来看积分运算如下图所示，从时刻到t 求函数曲线所包围的面积时，可用积分公式表示，如果将0～t 的时间划分成时间间隔为的有限区间，当足够小时，可得近似公式 ：若△t 取“1”，上式简化为：这种累加求和运算，即积分运算可用数字积分器来实现，若求曲线与坐标轴所包围的面积，求解过程如下：被积函数寄存器用以存放Y 值，每当Δt 出现一次，被积函数寄存器中的Y 值就与累加器中的数值相加一次，并将累加结果存于累加器中，如果累加器的容∑⎰⎰=∆===ni i ttty dt t y dt t f S 1)()(∑==ni iy S 1∑∑⎰===∆−−→−∆==ni in i t i ty t y dt t y S 111)(量为一个单位面积，则在累加过程中，每超过一个单位面积，累加器就有溢出。
当累加次数达到累加器的容量时，所产生的溢出总数就是要求的总面积，即积分值。
被积函数寄存器与累加器相加的计算方法：例：被积函数寄存器与累加器均为3位寄存器，被积函数为5，求累加过程。
101 101 101 101 +）000 +）101 +）010 +）111 101 010 111 100101 101 101 101 +） 100 +）001 +）110 +） 011 001 110 011 000经过2^3 = 8次累加完成积分运算，因为有5次溢出，所以积分值等于5。
数字积分圆弧插补圆心为坐标原点的圆弧方程式为： 可得圆的参数方程为：对t 微分得、方向上的速度分量为：用累加器来近似积分为：如图所示，设加工半径为R 的第一象限逆时针圆弧AB ，坐标原点定在圆心上，A(Xo,Yo)为圆弧起点，B(Xe,Ye)为圆弧终点，Pi(Xi,Yi)为加工动点。
222x y r+=t r x cos =sin y r t=y d cos d y v r t xt===x d sin d x v r t y t==-=-i1ni x y t ==-∆∑i1ni y x t ==∆∑如下图所示，可以得到：V／R = Vx／Yi = Vy／Xi = K即Vx=K Yi，Vy=K Xi因而可以得到坐标微小位移增量为：ΔX=VxΔt = KYiΔt ΔY=VyΔt = KXiΔt设Δt=1，K=1/2 则有：可看出，用DDA法进行圆弧插补时，是对加工动点的坐标Xi和Yi的值分别进行累加，若积分累加器有溢出，则相应坐标轴进给一步，则圆弧积分插补器如图所示：数字积分法圆弧插补程序流程图DDA法插补不同象限圆弧时，算法也有所不同。
当采用软件插补时，如果参与积分运算的寄存器均采用绝对值数据，则DDA法插补的积分累加过程完全相同，即JR＋JV→JR，只是进给脉冲分配方向和圆弧插补动点坐标的修正有所不同。
插补实例设有第Ⅰ象限逆圆弧SE，起点为S（4，0），终点为E（0，4），且寄存器位数N=3。
试用DDA法对该圆弧进行插补，并画出插补轨迹。
解：插补开始时，被积函数寄存器初值分别为JVX＝YS＝0，JVY＝XS＝4，终点判别寄存器JSX＝|Xe－XS|＝4，JSY＝|Ye－YS|＝4。
该圆弧插补运算过程见下表，插补轨迹如下图所示的折线。
六、程序清单Private Sub 建立坐标系_Click()= vbBlack= 2(500, 1000)-(8500, 1000) '画直线坐标轴 (4500, 1000)-(4500, 5000)= 230 '当前位置= 900"-X" '坐标轴标注= 4300= 800"(0,0)"= 8650= 900"X"= 4400= 5100"-Y"(500, 1000)-(600, 950) '箭头(500, 1000)-(600, 1050)(8500, 1000)-(8400, 950)(8500, 1000)-(8400, 1050)(4500, 5000)-(4450, 4900)(4500, 5000)-(4550, 4900)End SubPrivate Sub 画圆弧_Click()Dim a, b, c, d, n, m As IntegerDim r As Singlea = Valc = Vald = Valn = a * a + b * bm = c * c + d * dr = Sqr(n)= vbRed= 4If = True ThenConst PI =(4500, 1000), 300 * r, , PI, -3 * -PI / 2 End IfIf = True Then(4500, 1000), 300 * r, , -3 * -PI / 2, 0 * PI End IfEnd SubPrivate Sub 清除_Click()= ""= ""= ""= ""= ""= False= FalsePrivate Sub 插补计算_Click()If Not = True Or = True) Thenans = MsgBox("出错了，请选择象限", 48, "提示信息")End IfDim a, b, c, d, ni, mi, ai, bi, ci, k, f, g, m, n, l, i, xs, yx, xe, ye, jvx, jvy, xi, yi As IntegerDim r As Singlea = Valb = Valc = Vald = Valni = a * a + b * bmi = c * c + d * dr = Sqr(ni)ci = 2f = 1g = 1k = 0 '正X进给标志 1 正向 -1负向m = 0 '负Y进给标志 1 正向 -1负向n = 0 '累加次数i = CInt(Text5) '寄存器位数赋给il = 2 ^ ixs = CInt(Text1)ys = CInt(Text2)xe = CInt(Text3)ye = CInt(Text4)jvx = Abs(CInt(Text2))jvy = Abs(CInt(Text1))jrx = 0jry = 0xi = Abs(CInt(Text3) - CInt(Text1)) 'X方向总步yi = Abs(CInt(Text4) - CInt(Text2)) 'Y方向总步长ai = xsbi = ys= vbGreen= 3= 200= 200Print " " & " X积分器 " & " Y 积分器 " = 100= 400Print "累加次数 n" & " jvx " & "Jrx=Jrx+Jvx" & " △X " & "J∑x" & " Jvy" & " Jry=Jry+Jvy" & " △Y " & " J∑y "= 100= 600Print " 开始 " & " " & jvx & " " & jrx & " " & k & " " & xi & " " & jvy & " " & jry & " " & m & " " & yiwz: k = 0 'X方向进给标志 1 X正向进给 -1负向进给m = 0 'Y方向进给标志 1 Y正向进给 -1负向进给If xi > 0 Then 'X方向判断jrx = jrx + jvxIf jrx >= l Then '判断寄存器是否溢出 jrx = jrx - l '溢出修正If jrx >= l Then '寄存器位数判断GoTo ww5End Ifk = -1 '负X方向进给xi = xi - 1 'X方向总步长减1End IfEnd IfIf yi > 0 Then 'Y方向判断jry = jry + jvyIf jry >= l Then '判断寄存器是否溢出 jry = jry - l '溢出修正If jry >= l Then '寄存器位数判断GoTo ww5End IfIf = True Then '第三象限m = 1 '正Y方向进给ElseIf = True Then '第四象限m = -1 '负Y方向进给End Ifyi = yi - 1 'Y方向总步长减1End IfEnd Ifn = n + 1 '累加次数加1= 100= 600 + n * 200If xi = 0 Or yi = 0 ThenIf xi = 0 And yi <> 0 And f = 0 ThenPrint " " & n & " " & jvx & " " & "停止" & " " & ""& " " & "" & " " & jvy & " " & jry & " " & m & " " & yiGoTo wz2End IfIf xi = 0 And yi <> 0 And f < 0 ThenPrint " " & n & " " & jvx & " " & " " & " " & ""& " " & "" & " " & jvy & " " & jry & " " & m & " " & yiGoTo wz2End IfIf xi <> 0 And yi = 0 And g = 0 ThenPrint " " & n & " " & jvx & " " & jrx & " " & k & " " & xi & " " & jvy & " " & "停止"GoTo wz2End IfIf xi <> 0 And yi = 0 And g < 0 ThenPrint " " & n & " " & jvx & " " & jrx & " " & k & " " & xi & " " & jvyGoTo wz2End IfIf xi = 0 And yi = 0 And f = 1 And g < 0 ThenPrint " " & n & " " & jvx & " " & jry & " " & k & " " & xi & " " & jvyGoTo wz2End IfIf xi = 0 And yi = 0 And f < 0 And g = 1 ThenPrint " " & n & " " & jvx & " " & " " & " " & "" & " " & "" & " " & jvy & " " & jry & " " & m & " " & yi GoTo wz2End IfIf xi = 0 And yi = 0 And f = 0 And g = 0 ThenPrint " " & n & " " & jvx & " " & "停止" & " " & "" & " " & "" & " " & jvy & " " & "停止"GoTo wz2End IfIf xi = 0 And yi = 0 And f = 0 And g < 0 ThenPrint " " & n & " " & jvx & " " & "停止" & " " & k & " " & xi & " " & jvy & " "GoTo wz2End IfIf xi = 0 And yi = 0 And f < 0 And g = 0 ThenPrint " " & n & " " & jvx & " " & " " & " " & "" & " " & "" & " " & jvy & " " & "停止"GoTo wz2End IfEnd IfPrint " " & n & " " & jvx & " " & jrx & " " & k & " " & xi & " " & jvy & " " & jry & " " & m & " " & yiwz2: If xi = 0 Thenf = f - 1End IfIf yi = 0 Theng = g - 1End IfIf xi = 0 And yi = 0 Thenci = ci - 1If ci = 0 ThenGoTo wz3End IfEnd IfIf = True ThenIf k = -1 Then '负X方向进给jvy = jvy + 1End IfIf m = 1 Then '正Y方向进给jvx = jvx - 1End IfEnd IfIf = True ThenIf k = -1 Then '负X方向进给jvy = jvy - 1End IfIf m = -1 Then '负Y方向进给jvx = jvx + 1End IfEnd If(4500 + 300 * ai, 1000 - bi * 300)-(4500 + 300 * (ai + k), 1000 - (bi + m) * 300) ai = ai + kbi = bi + mGoTo wzww3: = ""= ""= ""= ""= ""ww5:ans = MsgBox("出错了，寄存器位数偏小，请输入", 48, "提示信息") = ""ww4:wz3:End Sub七、软件运行效果仿真界面设计第三象限—寄存器位数为4：第四象限—寄存器位数为4：第三象限—寄存器位数为3：第四象限—寄存器位数为3：八、课程小节通过此次课程设计，使我更好的掌握了有关数字积分法三四象限逆圆插补计算方面的知识，在设计过程中虽然遇到了一些问题，但经过一次又一次的思考和询问，终于找出了原因所在，也暴露出了前期我在这方面的知识欠缺和经验不足。
