自力式调节阀的选型及应用摘要：在我们厂炼油的生产运行过程中，为了保证回路压力控制的稳定性，减少驱动能源的消耗，需要对回路压力进行精确的、无需外加驱动能源的自动调节，以降低工艺生产能耗，提高采收率。

关键词：自力式调节阀先导式节能选型引言本文首先介绍了现有自力式调压阀的基本原理、分类、特点及发展状况，对自力式调节阀作出了分类比较，并对自力式调节阀与控制阀的原理和特点进行了对比。

最后在对比分析各类型自力式调节阀原理和技术性能指标的基础上，总结了自力式调节阀的选型方法。

一、概述仪表控制系统是炼油工程中的关键环节之一，它是各种炼油工艺开发设施的大脑和安全卫士。

仪表控制系统一方面连续检测和控制各种工艺生产、公用设备的正常运行，另一方面又对各种意外事故进行实时监测，一旦出现意外问题，第一时间进行报警并经过系统逻辑自动地进行处理，以便将不安全的因素控制在最小的范围内，从而保障炼油装置的生产安全，确保人员设施的安全。

1.自力式调节阀的分类1.1按用途可分为减压阀（控制阀后压力）、背压/泄压阀（控制阀前压力）、压差控制阀（控制两个压力差）等。

1.2按工作方式分类可以分为直接作用式、先导式和外部加载式等。

二、自力式调节阀的应用1.自力式调节阀在压力容器中的应用自力式调节阀现已广泛应用于石化炼油的工艺流程中，下面就针对自力式调节阀在压力容器的稳压调节的应用进行分析。

1.1对蒸汽工况的应用绝大多数的加热工艺需要的是低压蒸汽，原因在于低压蒸汽含有更多的潜热，这就意味着只需要少量的蒸汽就可以得到所需的热量，这就要用到减压调节作用的自力式调节阀。

根据具体工况，可以进行单级减压也可以进行多级减压。

（2）工艺生产流程自力式调节阀也可用于生产过程中的控制，和储存工艺的控制。

2.自力式调节阀在大型常压储罐中的应用2.1 大型常压储罐的介绍在常压储罐的工艺中，氮封是一种常用的密封工艺。

氮封系统就是指一种利用惰性气体密封，使储存物体与外界空气隔绝的一种工艺。

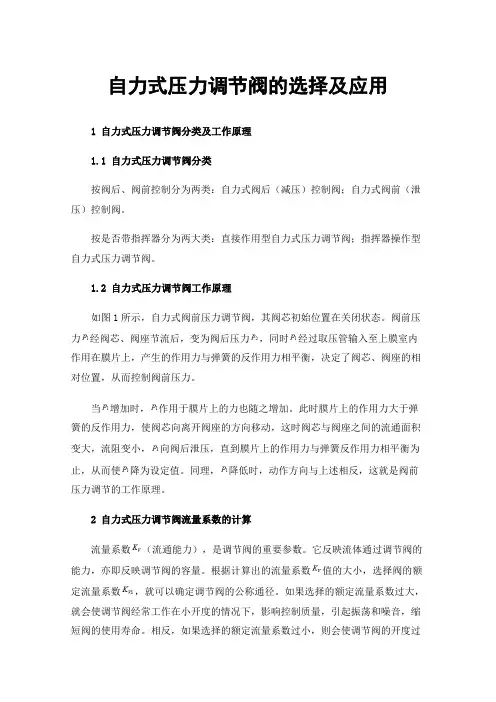

自力式压力调节阀的选择及应用1 自力式压力调节阀分类及工作原理1.1 自力式压力调节阀分类按阀后、阀前控制分为两类：自力式阀后（减压）控制阀；自力式阀前（泄压）控制阀。

按是否带指挥器分为两大类：直接作用型自力式压力调节阀；指挥器操作型自力式压力调节阀。

1.2 自力式压力调节阀工作原理如图1所示，自力式阀前压力调节阀，其阀芯初始位置在关闭状态。

阀前压力经阀芯、阀座节流后，变为阀后压力，同时经过取压管输入至上膜室内作用在膜片上，产生的作用力与弹簧的反作用力相平衡，决定了阀芯、阀座的相对位置，从而控制阀前压力。

当增加时，作用于膜片上的力也随之增加。

此时膜片上的作用力大于弹簧的反作用力，使阀芯向离开阀座的方向移动，这时阀芯与阀座之间的流通面积变大，流阻变小，向阀后泄压，直到膜片上的作用力与弹簧反作用力相平衡为止，从而使降为设定值。

同理，降低时，动作方向与上述相反，这就是阀前压力调节的工作原理。

2 自力式压力调节阀流量系数的计算流量系数（流通能力），是调节阀的重要参数。

它反映流体通过调节阀的能力，亦即反映调节阀的容量。

根据计算出的流量系数值的大小，选择阀的额定流量系数，就可以确定调节阀的公称通径。

如果选择的额定流量系数过大，就会使调节阀经常工作在小开度的情况下，影响控制质量，引起振荡和噪音，缩短阀的使用寿命。

相反，如果选择的额定流量系数过小，则会使调节阀的开度过大，阀门超负荷运行，不能满足流量要求，容易出现事故，造成不必要的浪费。

为了合理选择调节阀的尺寸，必须正确计算调节阀的流量系数值。

调节阀的额定流量系数定义：在规定条件下，即阀的两端压差为100kPa，流体密度为时，额定行程时流经调节阀的流量是以立方米每小时或吨每小时计的流量数。

2.1 液体的值计算1）非阻塞流判别式流量系数计算公式（1）式中：；为压力恢复系数；为液体临界压力比系数；为阀入口温度下介质的饱和蒸汽压（绝对压力），kPa；为热力学临界压力（绝对压力），kPa；为液体流量，；为液体密度，；为阀前压力（绝对压力），kPa；为阀后压力（绝对压力），kPa。

自力式压差控制阀和自力式流量平衡阀在供热和空调系统中常出现冷热不均，部分用户室温不达标，主要原因是水力工况不平衡，即各个热用户的水流量分配不合理，解决这个问题只有靠平衡阀来完成。

供热系统在传统的供热体制下是一种平均分配的供热模式，这种供热模式一般采取定流量的质调节。

晋城市热网采取的就是这种供热模式，在这种供热模式指导下，在每个热用户的系统所有入口全部安装了自力式流量平衡阀，但在安装和使用中存在一些问题。

以河北同力自控阀门制造有限公司生产的自力式流量平衡阀和自力式压差控制阀为例，简要说明它的原理和应用。

1 自力式流量平衡阀1.1 工作原理当介质进入主阀时，进口压力为P1 ，手动节流阀的前后压力分别为P2 和P3 ，当节流阀开启到某一位置时，即人为确定了“定流量”，以及相对应的固定值（P2-P 3），当系统流量增大时，（P2-P3 ）的实际值超过了允许的给定值，此时，主阀、阀芯自动关小，直至流量重新维持到设定流量，反之亦然。

1.2 缺点产品一般要求最小工作压差为20kPa 。

如果安装在最不利回路上，势必要求循环泵多增加2m 水拄的工作扬程。

晋城市普便安装自力式流量平衡阀的做法是错误的，应采取离换热站（或直供低温水的锅炉房）近的楼安装，如果用户离换热站距离大于供热半径的80% 时就不宜安装这种自力式流量平衡阀。

1.3 安装位置热网近端流量过大，远端流量过小，近端资用压头大于用户需压头，必须用阀门消耗富余压头，即阀门压头= 富余压头= 资用压头-需用压头。

图1（a）为热用户平衡阀门安装位置及各压力点，如果用户供水管安装平衡阀调网，则P3 近似等于P4，P2 压力线见图1（b ），近乎平行P4。

如果用户回水管安装平衡阀凋网，则P2 近似等于P1，P3 压力线近乎平行P1。

户内实际供水压力为P2，回水压力为P3，如果压力过低会倒空，压力过高会导致铸铁暖汽片超压。

因此，晋城市平衡阀全部装于回水管的做法是错误的。

价值工程———————————————————————作者简介:姜纪财(1967-),男,浙江杭州人,研究方向为自力式调节阀的应用与探讨。

0引言自力式调节阀又称自力式控制阀,通过将管道阀体内流体介质的压力、流量等属性作为驱动阀门的动力源,完成自动控制阀门操作。

自力式调节阀主要用来平衡稳定阀体前后压力、温度、流量,相比于外接动力电源的调节阀,重点是控制介质稳定平衡而不是调节。

自力式调节阀由于结构简单,操作简易,维护检修作业量较少,尤其是不需要辅助外置电源的特点,被广泛应用于石油、供暖、供气等没有供电且又需要进行控制的场所。

1自力式调节阀分类自力式调节阀按照执行机构分为活塞式和薄膜式;根据阀座的形式,可以划分为三种类型,即是单、双、套筒式;根据控制参数分类能将其分为四类:一是控制管网中某分支流量;二是控制某部分压差;三是控制接交换设备的出口温度;四是控制供暖系统的温度。

按照作用方式可以分直接作用方式和间接作用方式,直接作用式调节阀通过弹簧弹力与反馈信号平衡的原理完成调节阀的自动调节;间接作用式调节阀则新增了一个先导阀装置,该装置通过将放大后的反馈信号作用于执行机构,由执行机构驱动主阀阀杆,由阀杆带动阀芯,从而达到调整阀门开合程度的目的,进而实现平衡调整管道参数的作用;从用途分区进行分析,自力式调节阀门又可以划分为温度、压力与流量控制阀,压力调节阀的反馈信号是调节阀的前端或后端压力,当压力信号通过信号管传入执行机构完成开关调节操作。

如果是流量调节阀,一般在阀门出口设置一个阻力装置,通常阻力装置为一个孔板,孔板两端的压差信号经过采集后传入到执行机构,然后由执行机构完成流量调节。

温度调节阀则是在阀门出口设置温度传感装置或者温包,通过温度传感器内介质热胀冷缩的变化来驱动执行机构。

具体分类见表1。

2自力式调节阀工作原理及特点2.1自力式调节阀的工作原理2.1.1自力式压力调节阀工作原理自力式压力调节阀按照取压点位置可分为阀前与阀后两类,结合生产需要,需要调节阀前压力恒定的则将取压点设置在阀前,设置在阀后的则是为了调节阀后压力恒定。

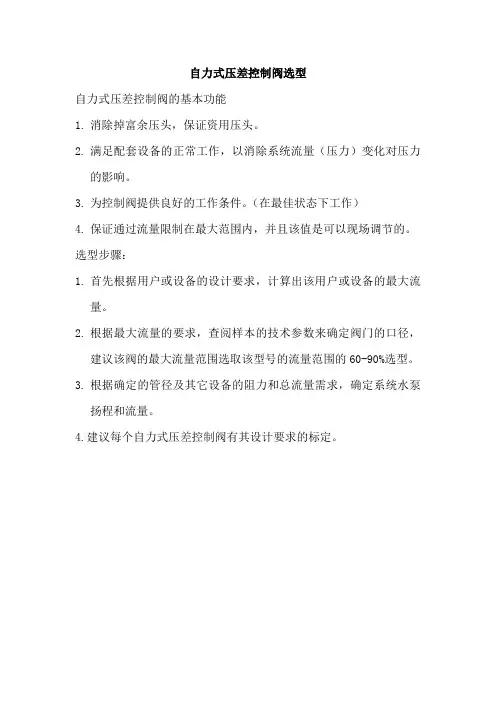

自力式压差控制阀选型
自力式压差控制阀的基本功能
1.消除掉富余压头，保证资用压头。

2.满足配套设备的正常工作，以消除系统流量（压力）变化对压力
的影响。

3.为控制阀提供良好的工作条件。

（在最佳状态下工作）
4.保证通过流量限制在最大范围内，并且该值是可以现场调节的。

选型步骤：
1.首先根据用户或设备的设计要求，计算出该用户或设备的最大流
量。

2.根据最大流量的要求，查阅样本的技术参数来确定阀门的口径，
建议该阀的最大流量范围选取该型号的流量范围的60-90%选型。

3.根据确定的管径及其它设备的阻力和总流量需求，确定系统水泵
扬程和流量。

4.建议每个自力式压差控制阀有其设计要求的标定。

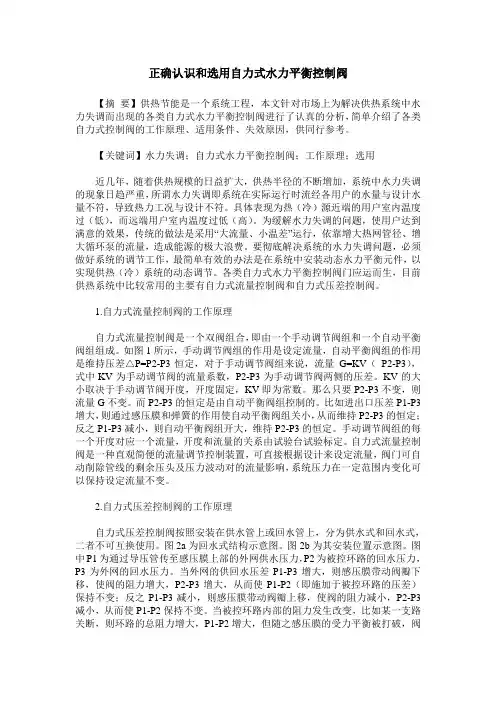

正确认识和选用自力式水力平衡控制阀【摘要】供热节能是一个系统工程，本文针对市场上为解决供热系统中水力失调而出现的各类自力式水力平衡控制阀进行了认真的分析，简单介绍了各类自力式控制阀的工作原理、适用条件、失效原因，供同行参考。

【关键词】水力失调；自力式水力平衡控制阀；工作原理；选用近几年，随着供热规模的日益扩大，供热半径的不断增加，系统中水力失调的现象日趋严重，所谓水力失调即系统在实际运行时流经各用户的水量与设计水量不符，导致热力工况与设计不符。

具体表现为热（冷）源近端的用户室内温度过（低），而远端用户室内温度过低（高）。

为缓解水力失调的问题，使用户达到满意的效果，传统的做法是采用“大流量、小温差”运行，依靠增大热网管径、增大循环泵的流量，造成能源的极大浪费。

要彻底解决系统的水力失调问题，必须做好系统的调节工作，最简单有效的办法是在系统中安装动态水力平衡元件，以实现供热（冷）系统的动态调节。

各类自力式水力平衡控制阀门应运而生，目前供热系统中比较常用的主要有自力式流量控制阀和自力式压差控制阀。

1.自力式流量控制阀的工作原理自力式流量控制阀是一个双阀组合，即由一个手动调节阀组和一个自动平衡阀组组成。

如图1所示，手动调节阀组的作用是设定流量，自动平衡阀组的作用是维持压差△P=P2-P3恒定，对于手动调节阀组来说，流量G=KV（P2-P3），式中KV为手动调节阀的流量系数，P2-P3为手动调节阀两侧的压差。

KV的大小取决于手动调节阀开度，开度固定，KV即为常数。

那么只要P2-P3不变，则流量G不变。

而P2-P3的恒定是由自动平衡阀组控制的。

比如进出口压差P1-P3增大，则通过感压膜和弹簧的作用使自动平衡阀组关小，从而维持P2-P3的恒定；反之P1-P3减小，则自动平衡阀组开大，维持P2-P3的恒定。

手动调节阀组的每一个开度对应一个流量，开度和流量的关系由试验台试验标定。

自力式流量控制阀是一种直观简便的流量调节控制装置，可直接根据设计来设定流量，阀门可自动削除管线的剩余压头及压力波动对的流量影响，系统压力在一定范围内变化可以保持设定流量不变。

自力式压差控制阀原理自力式压差控制阀，又称为自力式调节阀，是一种通过自身压差来控制流量的调节装置。

它主要由阀体、阀盘、弹簧、导向件等组成。

弹簧是控制阀盘位置的主要元件，通过调节弹簧张力来控制阀盘的位置，以达到控制介质压力降的作用。

简单来说，自力式压差控制阀的原理是：当介质流经阀体时，由于阀体两侧的压力不同，产生了压差。

这个压差作用于阀盘上，使之向开口方向移动，从而扩大通道流量，进一步降低压差，最终达到稳定流量的目的。

当介质压力波动时，弹簧会产生相应的变形，从而自动调节阀盘位置，保持稳定的输出流量。

1、阀体：阀体是自力式压差控制阀的主体结构，负责连接管路，固定阀盘和弹簧等元件。

2、阀盘：阀盘是自力式压差控制阀内部的流量控制元件，其大小和材质一般根据不同的工况而定。

3、导向件：导向件是起导向作用的部件，使得阀盘在运动的过程中能够保持稳定的方向，不会跑偏或卡住。

5、调节螺母：调节螺母是用于调节弹簧张力的设备，其大小和材质与弹簧匹配，用于控制阀盘的位置。

6、密封件：密封件是阀门内部的密封装置，用于保证阀门的密封性能，避免介质泄漏。

自力式压差控制阀的工作过程相对比较简单，主要分为开启和调节两个过程。

具体来说：1、开启过程：当介质流经阀体时，介质一侧的压力大于另一侧的压力，产生了压差，阀盘收缩，通道断开，介质无法流动。

2、调节过程：当介质压力波动时，弹簧会产生相应的变形，导致阀盘位置发生变化，进而影响通道的开度，使得流体介质的流量发生相应的变化，从而实现对介质流量的稳定控制。

可以看出，自力式压差控制阀的工作原理比较简单明了，通过自身的压差调节来控制介质流量，使得流量在一定的范围内稳定，从而满足工艺要求。

1、化工行业：自力式压差控制阀常用于各种化工流程的控制，如进料流量、反应过程控制、物料计量等。

3、食品行业：自力式压差控制阀可以用于各种食品加工及农产品深加工流程中的流量控制，如乳品、酒精、果汁等产品的生产。

自力式压差控制阀和自力式流量平衡阀在供热和空调系统中常出现冷热不均，部分用户室温不达标，主要原因是水力工况不平衡，即各个热用户的水流量分配不合理，解决这个问题只有靠平衡阀来完成。

供热系统在传统的供热体制下是一种平均分配的供热模式，这种供热模式一般采取定流量的质调节。

晋城市热网采取的就是这种供热模式，在这种供热模式指导下，在每个热用户的系统所有入口全部安装了自力式流量平衡阀，但在安装和使用中存在一些问题。

以河北同力自控阀门制造有限公司生产的自力式流量平衡阀和自力式压差控制阀为例，简要说明它的原理和应用。

1 自力式流量平衡阀1.1 工作原理当介质进入主阀时，进口压力为P1，手动节流阀的前后压力分别为P2和P3，当节流阀开启到某一位置时，即人为确定了“定流量”，以及相对应的固定值（P2-P3），当系统流量增大时，（P2-P3）的实际值超过了允许的给定值，此时，主阀、阀芯自动关小，直至流量重新维持到设定流量，反之亦然。

1.2缺点产品一般要求最小工作压差为20kPa。

如果安装在最不利回路上，势必要求循环泵多增加2m水拄的工作扬程。

晋城市普便安装自力式流量平衡阀的做法是错误的，应采取离换热站（或直供低温水的锅炉房）近的楼安装，如果用户离换热站距离大于供热半径的80%时就不宜安装这种自力式流量平衡阀。

1.3 安装位置热网近端流量过大，远端流量过小，近端资用压头大于用户需压头，必须用阀门消耗富余压头，即阀门压头=富余压头=资用压头-需用压头。

图1（a）为热用户平衡阀门安装位置及各压力点，如果用户供水管安装平衡阀调网，则P3近似等于P4，P2压力线见图1（b），近乎平行P4。

如果用户回水管安装平衡阀凋网，则P2近似等于P1，P3压力线近乎平行P1。

户内实际供水压力为P2，回水压力为P3，如果压力过低会倒空，压力过高会导致铸铁暖汽片超压。

因此，晋城市平衡阀全部装于回水管的做法是错误的。

正确的做法是：对地势比较低的建筑可装在供水管上，消耗压头后保证户内不超标，在地势比较高的建筑可装在回水管上，以保证户内不倒空。

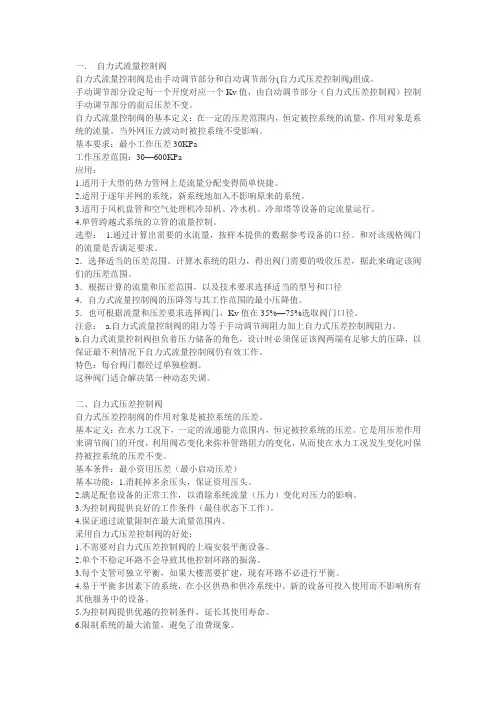

一．自力式流量控制阀自力式流量控制阀是由手动调节部分和自动调节部分(自力式压差控制阀)组成。

手动调节部分设定每一个开度对应一个Kv值，由自动调节部分（自力式压差控制阀）控制手动调节部分的前后压差不变。

自力式流量控制阀的基本定义：在一定的压差范围内，恒定被控系统的流量，作用对象是系统的流量。

当外网压力波动时被控系统不受影响。

基本要求：最小工作压差30KPa工作压差范围：30—600KPa应用：1.适用于大型的热力管网上是流量分配变得简单快捷。

2.适用于逐年并网的系统，新系统地加入不影响原来的系统。

3.适用于风机盘管和空气处理机冷却机、冷水机、冷却塔等设备的定流量运行。

4.单管跨越式系统的立管的流量控制。

选型： 1.通过计算出需要的水流量，按样本提供的数据参考设备的口径。

和对该规格阀门的流量是否满足要求。

2．选择适当的压差范围。

计算水系统的阻力，得出阀门需要的吸收压差，据此来确定该阀们的压差范围。

3．根据计算的流量和压差范围，以及技术要求选择适当的型号和口径4．自力式流量控制阀的压降等与其工作范围的最小压降值。

5．也可根据流量和压差要求选择阀门，Kv值在35%—75%选取阀门口径。

注意：a.自力式流量控制阀的阻力等于手动调节阀阻力加上自力式压差控制阀阻力。

b.自力式流量控制阀担负着压力储备的角色，设计时必须保证该阀两端有足够大的压降，以保证最不利情况下自力式流量控制阀仍有效工作。

特色：每台阀门都经过单独检测。

这种阀门适合解决第一种动态失调。

二、自力式压差控制阀自力式压差控制阀的作用对象是被控系统的压差。

基本定义：在水力工况下，一定的流通能力范围内，恒定被控系统的压差。

它是用压差作用来调节阀门的开度，利用阀芯变化来弥补管路阻力的变化，从而使在水力工况发生变化时保持被控系统的压差不变。

基本条件：最小资用压差（最小启动压差）基本功能：1.消耗掉多余压头，保证资用压头。

2.满足配套设备的正常工作，以消除系统流量（压力）变化对压力的影响。

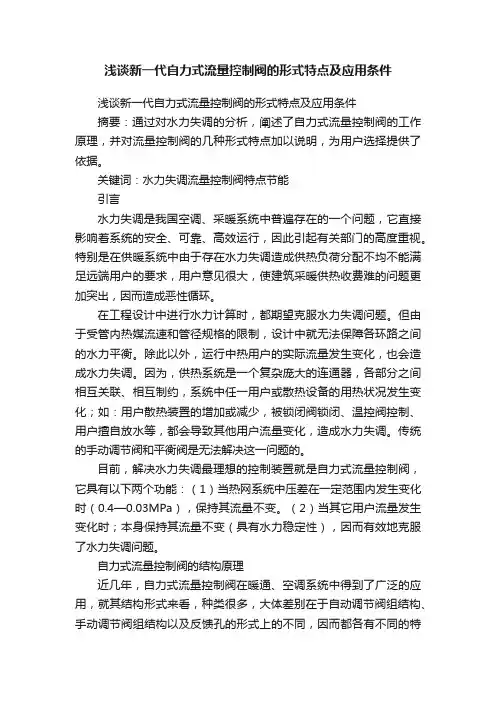

浅谈新一代自力式流量控制阀的形式特点及应用条件浅谈新一代自力式流量控制阀的形式特点及应用条件摘要：通过对水力失调的分析，阐述了自力式流量控制阀的工作原理，并对流量控制阀的几种形式特点加以说明，为用户选择提供了依据。

关键词：水力失调流量控制阀特点节能引言水力失调是我国空调、采暖系统中普遍存在的一个问题，它直接影响着系统的安全、可靠、高效运行，因此引起有关部门的高度重视。

特别是在供暖系统中由于存在水力失调造成供热负荷分配不均不能满足远端用户的要求，用户意见很大，使建筑采暖供热收费难的问题更加突出，因而造成恶性循环。

在工程设计中进行水力计算时，都期望克服水力失调问题。

但由于受管内热媒流速和管径规格的限制，设计中就无法保障各环路之间的水力平衡。

除此以外，运行中热用户的实际流量发生变化，也会造成水力失调。

因为，供热系统是一个复杂庞大的连通器，各部分之间相互关联、相互制约，系统中任一用户或散热设备的用热状况发生变化；如：用户散热装置的增加或减少，被锁闭阀锁闭、温控阀控制、用户擅自放水等，都会导致其他用户流量变化，造成水力失调。

传统的手动调节阀和平衡阀是无法解决这一问题的。

目前，解决水力失调最理想的控制装置就是自力式流量控制阀，它具有以下两个功能：（1）当热网系统中压差在一定范围内发生变化时（0.4—0.03MPa），保持其流量不变。

（2）当其它用户流量发生变化时；本身保持其流量不变（具有水力稳定性），因而有效地克服了水力失调问题。

自力式流量控制阀的结构原理近几年，自力式流量控制阀在暖通、空调系统中得到了广泛的应用，就其结构形式来看，种类很多，大体差别在于自动调节阀组结构、手动调节阀组结构以及反馈孔的形式上的不同，因而都各有不同的特点。

尽管结构上存在差异，但其工作原理基本相同，都是一种不需要外来能源、依靠被调介质自身的压差为动力，消除系统中的剩余压头，实现自动调节流量的节能产品。

其结构原理如图一所示：：。

在供热和空调系统中常出现冷热不均，部分用户室温不达标，主要原因是水力工况不平衡，即各个热用户的水流量分配不合理，解决这个问题只有靠平衡阀来完成。

供热系统在传统的供热体制下是一种平均分配的供热模式，这种供热模式一般采取定流量的质调节。

晋城市热网采取的就是这种供热模式，在这种供热模式指导下，在每个热用户的系统所有入口全部安装了自力式流量平衡阀，但在安装和使用中存在一些问题。

以临汾华松阀门有限公司生产的自力式流量平衡阀和自力式压差控制阀为例，简要说明它的原理和应用。

1 自力式流量平衡阀1.1 工作原理当介质进入主阀时，进口压力为P1，手动节流阀的前后压力分别为P2和P3，当节流阀开启到某一位置时，即人为确定了“定流量”，以及相对应的固定值（P2-P3），当系统流量增大时，（P2-P3）的实际值超过了允许的给定值，此时，主阀、阀芯自动关小，直至流量重新维持到设定流量，反之亦然。

1.2缺点产品一般要求最小工作压差为20kPa。

如果安装在最不利回路上，势必要求循环泵多增加2m水拄的工作扬程。

晋城市普便安装自力式流量平衡阀的做法是错误的，应采取离换热站（或直供低温水的锅炉房）近的楼安装，如果用户离换热站距离大于供热半径的80%时就不宜安装这种自力式流量平衡阀。

1.3 安装位置热网近端流量过大，远端流量过小，近端资用压头大于用户需压头，必须用阀门消耗富余压头，即阀门压头=富余压头=资用压头-需用压头。

图1（a）为热用户平衡阀门安装位置及各压力点，如果用户供水管安装平衡阀调网，则P3近似等于P4，P2压力线见图1（b），近乎平行P4。

如果用户回水管安装平衡阀凋网，则P2近似等于P1，P3压力线近乎平行P1。

户内实际供水压力为P2，回水压力为P3，如果压力过低会倒空，压力过高会导致铸铁暖汽片超压。

因此，晋城市平衡阀全部装于回水管的做法是错误的。

正确的做法是：对地势比较低的建筑可装在供水管上，消耗压头后保证户内不超标，在地势比较高的建筑可装在回水管上，以保证户内不倒空。

自力式压差控制阀工作原理自力式压差控制阀是一种常用于流体控制系统中的阀门。

它的工作原理是通过调节阀门的开度来控制流体的压差，从而实现对流量的调节。

这种阀门广泛应用于各种工业领域，如化工、石油、制药等。

我们来了解一下自力式压差控制阀的结构。

它主要由阀体、阀芯、弹簧、调节螺母等部件组成。

阀体是阀门的主体，用于容纳流体。

阀芯是控制流体流动的关键部件，通过改变阀芯的位置来调节流量。

弹簧的作用是提供一个恢复力，使阀芯回到初始位置。

调节螺母则用于调整弹簧的紧度，从而改变阀芯的开度。

在工作过程中，自力式压差控制阀会根据流体的压差变化来调整阀芯的位置。

当流体进入阀体时，会产生一定的压力，这个压力会作用在阀芯上。

当流体的压力增加时，阀芯会受到更大的压力，从而被压向关闭的方向；相反，当流体的压力减小时，阀芯会受到较小的压力，从而被推向打开的方向。

通过这种方式，阀芯的位置可以根据流体的压差自动调节，从而实现对流量的精确控制。

自力式压差控制阀的工作原理可以用以下几个步骤来描述：1. 初始状态：当流体进入阀体时，阀芯处于初始位置，阀门处于关闭状态。

2. 压差变化：当流体的压差发生变化时，这个变化会传递给阀芯。

较大的压差会使阀芯受到更大的压力，从而被压向关闭的方向；相反，较小的压差会使阀芯受到较小的压力，从而被推向打开的方向。

3. 阀芯调节：根据流体的压差变化，阀芯会自动调节其位置。

当流体的压差增大时，阀芯会向关闭的方向移动，减小阀门的开度；相反，当流体的压差减小时，阀芯会向打开的方向移动，增大阀门的开度。

4. 流量控制：通过改变阀芯的位置，自力式压差控制阀可以精确地调节流体的流量。

当阀芯完全关闭时，阀门停止流体的流动；当阀芯完全打开时，阀门允许最大的流量通过。

通过调整阀芯的位置，可以在这两个极端之间实现任意的流量控制。

自力式压差控制阀通过调节阀芯的位置来控制流体的压差，从而实现对流量的调节。

它的工作原理简单而有效，广泛应用于各种工业领域。

第一节ZZY型自力式压力调节阀1．前言ZZY型自力式压力调节阀（简称调压阀）无需外加能源，利用被调介质自身能量为动力源，引入执行机构控制阀芯位置，改变两端的压差和流量，使阀前（或阀后）压力稳定。

具有动作灵敏，密封性好，压力设定点波动小等优点，广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等到各种工业设备中用气体、液体及蒸汽介质减压稳压或泄压稳压的自动控制。

能在无电、无气的场合使用，附设冷凝器，可在350℃蒸汽下连续工作。

2．原理：2．1用于控制阀后压力的调压阀，阀的作用方式为压闭型。

介质由阀前流入阀体，经阀芯、阀座节流后输出。

另一路经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，产生一个向下作用力，压缩弹簧，推动阀杆，带动阀芯位移，改变流通面积。

达到减压、稳压之目的。

如阀后压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压力下降到设定值为止。

同理，如阀后压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度增大，直到阀后压力上升到设定值为止。

（例图一）启到减压稳压作用（图一）蒸汽用控制阀后型自力式压力调节阀（图二）控制阀前压力的调压阀K型B型2．1用于控制阀前压力的调压阀，阀的作用方式为压开型。

介质由阀前流入阀体，同时经导压管、冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片有效面积上，压缩弹簧，使阀芯随之发生相应的位移，达到泄压、稳压之目的。

如阀前压力增加，作用于膜片有效面积上的力增加，压缩弹簧，带动阀芯，使阀门开启度增大，直至阀前压力下降到设定值为止。

同理，如阀前压力降低，作用在膜片有效面积上的力减小，在弹簧的弹力作用下，带动阀芯，使阀门开启度减小，直到阀前压力上升到设定值为止。

（图二）启到泄压稳压的作用一般来说压开型的自力式压力调节阀工作时为常闭，超过压力设定点时打开启到安全作用，但又于安全阀有所区别，安全阀是超过压力设定点阀门全开，而自力式压开型是随着压力的升高开度相应增大。

自力式压差控制阀的选用及施工安装要点一、自力式压差控制阀的选用1、自力式压差控制阀选用主要控制参数为：公称直径、压差控制范围、设计公称压力、介质允许温度范围、控制精度等。

2、对变流量水系统，在其中某两点要求压差恒定的位置，安装自力式压差控制阀，即可消除该被控系统内部用户进行流量调节引起的干扰，也可消除外部网路压力波动对被控系统的干扰，使被控系统在较稳定的工况下运行，达到保证供暖（空调）质量和节约能源的目的。

3、在动态控制的管网系统中，如末端为变流量系统，应设置自力式压差控制阀，以保证被控系统始终在额定压差下正常工作。

4、变流量系统的水平支、干管入口处以及在安装有温控阀或调节阀等的动态系统的支、干管入口处，安装自力式压差控制阀可使被控环路供、回水管之间的压差保持恒定。

5、应按照通过流量和工作压差范围来选择自力式压差控制阀（注意：由于多数产品的工作压差范围比较窄，如果超出了工作范围，就将失去控制作用），而不应直接按照管径选择阀门规格。

6、室内供暖为双管系统的计量收费系统，热力入口应设自力式压差控制阀。

两端压差不宜大于100kPa，不应小于8kPa。

7、如压差控制阀的实际工作压差超出产品工作压差范围，应采用等其它调节设备进行初调节。

8、通常自力式压差控制阀没有关断功能，需另增设关断阀门。

9、要注意防止水中的杂质阻塞阀门的毛细管或膜盒部件，必要时阀前设水过滤器。

二、自力式压差控制阀的施工安装要点1、自力式压差控制阀分为供水式、回水式和旁通式三种。

一般安装在回水管上，阀门上的导压管与供水管连通；也可选用送水管安装式，但不能互换。

其中的旁通式自力式压差控制阀在额定压差范围内为关闭状态。

2、自力式压差控制阀可水平安装，也可垂直安装。

3、导压管连接头的尺寸一般为1/2″管螺纹，安装时应在供水管上设置变径管接头或焊接管接头。

4、可调型自力式压差控制阀有一个调节压差的旋钮，调节旋钮可使压差设定值增大或减小。

5、安装位置应按照产品说明书要求设置直管段。
