自力式压差控制阀

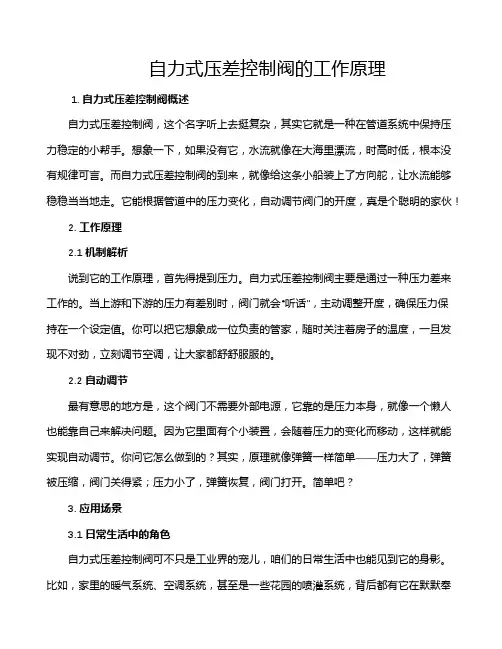

自力式压差控制阀的工作原理1. 自力式压差控制阀概述自力式压差控制阀，这个名字听上去挺复杂，其实它就是一种在管道系统中保持压力稳定的小帮手。

想象一下，如果没有它，水流就像在大海里漂流，时高时低，根本没有规律可言。

而自力式压差控制阀的到来，就像给这条小船装上了方向舵，让水流能够稳稳当当地走。

它能根据管道中的压力变化，自动调节阀门的开度，真是个聪明的家伙！2. 工作原理2.1 机制解析说到它的工作原理，首先得提到压力。

自力式压差控制阀主要是通过一种压力差来工作的。

当上游和下游的压力有差别时，阀门就会“听话”，主动调整开度，确保压力保持在一个设定值。

你可以把它想象成一位负责的管家，随时关注着房子的温度，一旦发现不对劲，立刻调节空调，让大家都舒舒服服的。

2.2 自动调节最有意思的地方是，这个阀门不需要外部电源，它靠的是压力本身，就像一个懒人也能靠自己来解决问题。

因为它里面有个小装置，会随着压力的变化而移动，这样就能实现自动调节。

你问它怎么做到的？其实，原理就像弹簧一样简单——压力大了，弹簧被压缩，阀门关得紧；压力小了，弹簧恢复，阀门打开。

简单吧？3. 应用场景3.1 日常生活中的角色自力式压差控制阀可不只是工业界的宠儿，咱们的日常生活中也能见到它的身影。

比如，家里的暖气系统、空调系统，甚至是一些花园的喷灌系统，背后都有它在默默奉献。

可以说，它就是我们生活中不太引人注意的英雄，保证了我们每天都能享受到舒适的环境。

3.2 工业领域的重要性在工业领域，它的作用就更是不可或缺了。

很多生产过程需要特定的压力才能顺利进行，而自力式压差控制阀正是保证这一切的“安全员”。

它确保了设备的正常运转，避免了因为压力失控导致的事故发生，这可是一项极其重要的责任。

4. 总结总的来说，自力式压差控制阀就像是一个默默无闻但至关重要的朋友。

虽然它不爱张扬，但它的每一次调节都能让整个系统运作得更加平稳。

它用自己的“智慧”让压力得到了很好的控制，帮助我们在生活和工作中减少了很多麻烦。

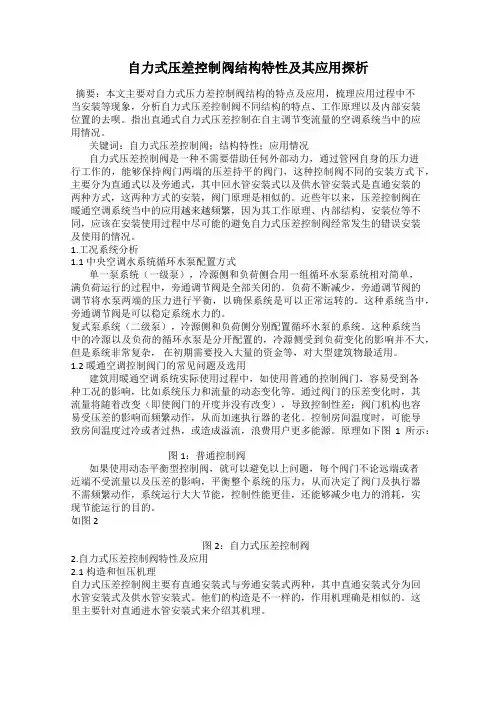

自力式压差控制阀结构特性及其应用探析摘要：本文主要对自力式压力差控制阀结构的特点及应用，梳理应用过程中不当安装等现象，分析自力式压差控制阀不同结构的特点、工作原理以及内部安装位置的去呗。

指出直通式自力式压差控制在自主调节变流量的空调系统当中的应用情况。

关键词：自力式压差控制阀；结构特性；应用情况自力式压差控制阀是一种不需要借助任何外部动力，通过管网自身的压力进行工作的，能够保持阀门两端的压差持平的阀门，这种控制阀不同的安装方式下，主要分为直通式以及旁通式，其中回水管安装式以及供水管安装式是直通安装的两种方式，这两种方式的安装，阀门原理是相似的。

近些年以来，压差控制阀在暖通空调系统当中的应用越来越频繁，因为其工作原理、内部结构、安装位等不同，应该在安装使用过程中尽可能的避免自力式压差控制阀经常发生的错误安装及使用的情况。

1.工况系统分析1.1中央空调水系统循环水泵配置方式单一泵系统（一级泵），冷源侧和负荷侧合用一组循环水泵系统相对简单，满负荷运行的过程中，旁通调节阀是全部关闭的。

负荷不断减少，旁通调节阀的调节将水泵两端的压力进行平衡，以确保系统是可以正常运转的。

这种系统当中，旁通调节阀是可以稳定系统水力的。

复式泵系统（二级泵），冷源侧和负荷侧分别配置循环水泵的系统。

这种系统当中的冷源以及负荷的循环水泵是分开配置的，冷源侧受到负荷变化的影响并不大，但是系统非常复杂，在初期需要投入大量的资金等，对大型建筑物最适用。

1.2暖通空调控制阀门的常见问题及选用建筑用暖通空调系统实际使用过程中，如使用普通的控制阀门，容易受到各种工况的影响，比如系统压力和流量的动态变化等。

通过阀门的压差变化时，其流量将随着改变（即使阀门的开度并没有改变），导致控制性差；阀门机构也容易受压差的影响而频繁动作，从而加速执行器的老化。

控制房间温度时，可能导致房间温度过冷或者过热，或造成溢流，浪费用户更多能源。

原理如下图1所示：图1：普通控制阀如果使用动态平衡型控制阀，就可以避免以上问题，每个阀门不论远端或者近端不受流量以及压差的影响，平衡整个系统的压力，从而决定了阀门及执行器不需频繁动作，系统运行大大节能，控制性能更佳，还能够减少电力的消耗，实现节能运行的目的。

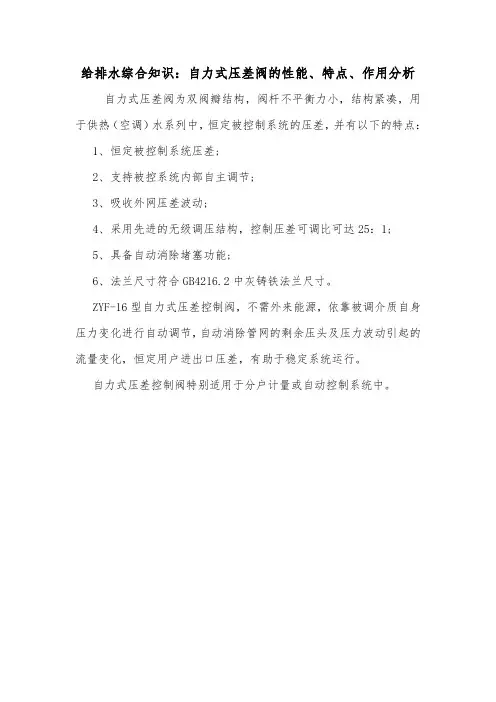

给排水综合知识：自力式压差阀的性能、特点、作用分析自力式压差阀为双阀瓣结构，阀杆不平衡力小，结构紧凑，用于供热（空调）水系列中，恒定被控制系统的压差，并有以下的特点：
1、恒定被控制系统压差;
2、支持被控系统内部自主调节;
3、吸收外网压差波动;
4、采用先进的无级调压结构，控制压差可调比可达25：1;
5、具备自动消除堵塞功能;
6、法兰尺寸符合GB4216.2中灰铸铁法兰尺寸。

ZYF-16型自力式压差控制阀，不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。

自力式压差控制阀特别适用于分户计量或自动控制系统中。

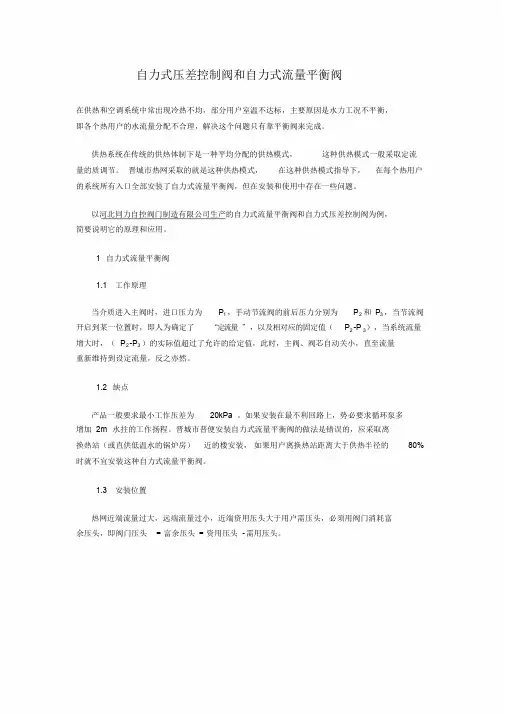

自力式压差控制阀和自力式流量平衡阀在供热和空调系统中常出现冷热不均，部分用户室温不达标，主要原因是水力工况不平衡，即各个热用户的水流量分配不合理，解决这个问题只有靠平衡阀来完成。

供热系统在传统的供热体制下是一种平均分配的供热模式，这种供热模式一般采取定流量的质调节。

晋城市热网采取的就是这种供热模式，在这种供热模式指导下，在每个热用户的系统所有入口全部安装了自力式流量平衡阀，但在安装和使用中存在一些问题。

以河北同力自控阀门制造有限公司生产的自力式流量平衡阀和自力式压差控制阀为例，简要说明它的原理和应用。

1 自力式流量平衡阀1.1 工作原理当介质进入主阀时，进口压力为P1 ，手动节流阀的前后压力分别为P2 和P3 ，当节流阀开启到某一位置时，即人为确定了“定流量”，以及相对应的固定值（P2-P 3），当系统流量增大时，（P2-P3 ）的实际值超过了允许的给定值，此时，主阀、阀芯自动关小，直至流量重新维持到设定流量，反之亦然。

1.2 缺点产品一般要求最小工作压差为20kPa 。

如果安装在最不利回路上，势必要求循环泵多增加2m 水拄的工作扬程。

晋城市普便安装自力式流量平衡阀的做法是错误的，应采取离换热站（或直供低温水的锅炉房）近的楼安装，如果用户离换热站距离大于供热半径的80% 时就不宜安装这种自力式流量平衡阀。

1.3 安装位置热网近端流量过大，远端流量过小，近端资用压头大于用户需压头，必须用阀门消耗富余压头，即阀门压头= 富余压头= 资用压头-需用压头。

图1（a）为热用户平衡阀门安装位置及各压力点，如果用户供水管安装平衡阀调网，则P3 近似等于P4，P2 压力线见图1（b ），近乎平行P4。

如果用户回水管安装平衡阀凋网，则P2 近似等于P1，P3 压力线近乎平行P1。

户内实际供水压力为P2，回水压力为P3，如果压力过低会倒空，压力过高会导致铸铁暖汽片超压。

因此，晋城市平衡阀全部装于回水管的做法是错误的。

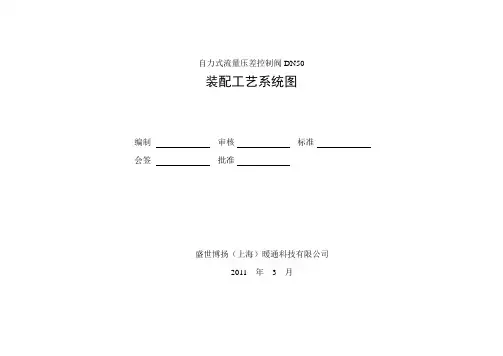

自力式流量压差控制阀DN50
装配工艺系统图
编制审核标准
会签批准
盛世博扬（上海）暖通科技有限公司
2011 年 3 月
序号说明：
1调压阀阀杆2调压阀阀盖3O型圈5.3x1.8
4O型圈6.3x1.8
5调压阀阀座
调压阀组件图一
序号说明：
1膜片
2上膜片压板3弹簧垫圈12
4螺母M12x1.5
5紧定螺钉
6下膜片压板
膜片组件图二
序号说明：
1开口挡圈8 2弹簧顶座3弹簧
4导向套5O型圈65x2
6轴套1
7O型圈10x2
8阀轴
9活塞
10轴套2
11上密封座
12上密封圈
13上密封压板
14开槽螺钉M4x12
15弹簧垫圈10自动阀芯组件图三
序号说明：
1下密封压板2下密封圈3下密封座4阀芯5阀帽
6定位销
7O型圈4.5x1.8
8O型圈12.5 x1.8
9调节螺钉
10手轮
11弹簧
12垫片2
13垫片1
14阀杆
15O型圈55 x2 手动阀芯组件图四
序号说明：
1阀体
2阀盖
3膜片组件4调压阀
5开槽螺钉M4x5
6自动阀芯组
7阀座
8手动阀芯组件
9内六角螺钉M10x30
10排气阀基本阀组件图五
序号说明：
1接头2衬套3螺帽4节流套
配管组件图六。

zyc自力式压差平衡阀工作原理自力式压差平衡阀是一种常见的流体控制装置，广泛应用于工业生产和建筑领域。

它的工作原理基于压差平衡的原理，通过调节阀门的开度来控制流体的流量和压力，从而实现流体系统的稳定运行。

一、压差平衡的概念在流体系统中，由于管道的长度、直径、摩擦等因素的影响，流体在管道中会产生压力损失。

当流体通过管道时，压力会逐渐降低，这就是压差。

而压差平衡就是通过调节阀门的开度，使得流体在管道中的压差保持在一个稳定的范围内，从而保证流体系统的正常运行。

二、自力式压差平衡阀的结构自力式压差平衡阀由阀体、阀芯、弹簧和调节螺母等部件组成。

阀体是阀门的主体部分，通常由金属材料制成，具有一定的强度和耐腐蚀性。

阀芯是阀门的关键部件，通过调节阀芯的位置来改变阀门的开度。

弹簧是用来提供压力平衡的力量，通过调节弹簧的紧度来控制阀门的开度。

调节螺母则用来固定弹簧和调节弹簧的紧度。

三、自力式压差平衡阀的工作原理当流体通过自力式压差平衡阀时，流体的压力会作用在阀芯上。

阀芯受到的压力越大，阀芯就会被推向关闭的方向，阀门的开度就会减小。

相反，当流体的压力减小时，阀芯就会受到弹簧的作用力，被推向开启的方向，阀门的开度就会增大。

通过调节弹簧的紧度，可以改变阀门的开度，从而控制流体的流量和压力。

当流体的压力增加时，弹簧的紧度会增加，阀门的开度会减小，从而降低流体的流量和压力。

相反，当流体的压力减小时，弹簧的紧度会减小，阀门的开度会增大，从而增加流体的流量和压力。

四、自力式压差平衡阀的应用自力式压差平衡阀广泛应用于各种流体系统中，特别是在需要控制流量和压力的场合。

例如，在供水系统中，自力式压差平衡阀可以用来控制水流的流量和压力，保证供水系统的正常运行。

在空调系统中，自力式压差平衡阀可以用来调节冷却水的流量和压力，保证空调系统的稳定运行。

总之，自力式压差平衡阀是一种重要的流体控制装置，它通过调节阀门的开度来控制流体的流量和压力，实现流体系统的稳定运行。

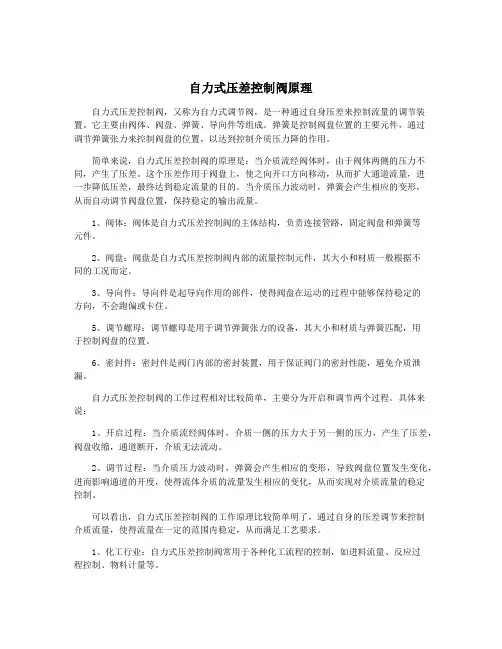

自力式压差控制阀原理自力式压差控制阀，又称为自力式调节阀，是一种通过自身压差来控制流量的调节装置。

它主要由阀体、阀盘、弹簧、导向件等组成。

弹簧是控制阀盘位置的主要元件，通过调节弹簧张力来控制阀盘的位置，以达到控制介质压力降的作用。

简单来说，自力式压差控制阀的原理是：当介质流经阀体时，由于阀体两侧的压力不同，产生了压差。

这个压差作用于阀盘上，使之向开口方向移动，从而扩大通道流量，进一步降低压差，最终达到稳定流量的目的。

当介质压力波动时，弹簧会产生相应的变形，从而自动调节阀盘位置，保持稳定的输出流量。

1、阀体：阀体是自力式压差控制阀的主体结构，负责连接管路，固定阀盘和弹簧等元件。

2、阀盘：阀盘是自力式压差控制阀内部的流量控制元件，其大小和材质一般根据不同的工况而定。

3、导向件：导向件是起导向作用的部件，使得阀盘在运动的过程中能够保持稳定的方向，不会跑偏或卡住。

5、调节螺母：调节螺母是用于调节弹簧张力的设备，其大小和材质与弹簧匹配，用于控制阀盘的位置。

6、密封件：密封件是阀门内部的密封装置，用于保证阀门的密封性能，避免介质泄漏。

自力式压差控制阀的工作过程相对比较简单，主要分为开启和调节两个过程。

具体来说：1、开启过程：当介质流经阀体时，介质一侧的压力大于另一侧的压力，产生了压差，阀盘收缩，通道断开，介质无法流动。

2、调节过程：当介质压力波动时，弹簧会产生相应的变形，导致阀盘位置发生变化，进而影响通道的开度，使得流体介质的流量发生相应的变化，从而实现对介质流量的稳定控制。

可以看出，自力式压差控制阀的工作原理比较简单明了，通过自身的压差调节来控制介质流量，使得流量在一定的范围内稳定，从而满足工艺要求。

1、化工行业：自力式压差控制阀常用于各种化工流程的控制，如进料流量、反应过程控制、物料计量等。

3、食品行业：自力式压差控制阀可以用于各种食品加工及农产品深加工流程中的流量控制，如乳品、酒精、果汁等产品的生产。

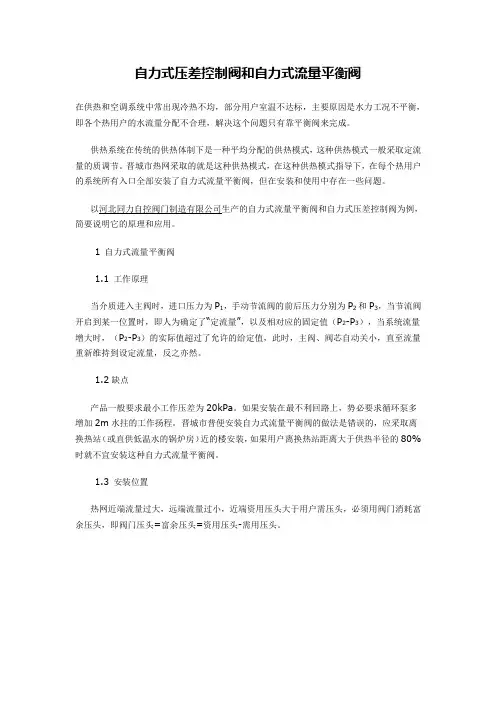

自力式压差控制阀和自力式流量平衡阀在供热和空调系统中常出现冷热不均，部分用户室温不达标，主要原因是水力工况不平衡，即各个热用户的水流量分配不合理，解决这个问题只有靠平衡阀来完成。

供热系统在传统的供热体制下是一种平均分配的供热模式，这种供热模式一般采取定流量的质调节。

晋城市热网采取的就是这种供热模式，在这种供热模式指导下，在每个热用户的系统所有入口全部安装了自力式流量平衡阀，但在安装和使用中存在一些问题。

以河北同力自控阀门制造有限公司生产的自力式流量平衡阀和自力式压差控制阀为例，简要说明它的原理和应用。

1 自力式流量平衡阀1.1 工作原理当介质进入主阀时，进口压力为P1，手动节流阀的前后压力分别为P2和P3，当节流阀开启到某一位置时，即人为确定了“定流量”，以及相对应的固定值（P2-P3），当系统流量增大时，（P2-P3）的实际值超过了允许的给定值，此时，主阀、阀芯自动关小，直至流量重新维持到设定流量，反之亦然。

1.2缺点产品一般要求最小工作压差为20kPa。

如果安装在最不利回路上，势必要求循环泵多增加2m水拄的工作扬程。

晋城市普便安装自力式流量平衡阀的做法是错误的，应采取离换热站（或直供低温水的锅炉房）近的楼安装，如果用户离换热站距离大于供热半径的80%时就不宜安装这种自力式流量平衡阀。

1.3 安装位置热网近端流量过大，远端流量过小，近端资用压头大于用户需压头，必须用阀门消耗富余压头，即阀门压头=富余压头=资用压头-需用压头。

图1（a）为热用户平衡阀门安装位置及各压力点，如果用户供水管安装平衡阀调网，则P3近似等于P4，P2压力线见图1（b），近乎平行P4。

如果用户回水管安装平衡阀凋网，则P2近似等于P1，P3压力线近乎平行P1。

户内实际供水压力为P2，回水压力为P3，如果压力过低会倒空，压力过高会导致铸铁暖汽片超压。

因此，晋城市平衡阀全部装于回水管的做法是错误的。

正确的做法是：对地势比较低的建筑可装在供水管上，消耗压头后保证户内不超标，在地势比较高的建筑可装在回水管上，以保证户内不倒空。

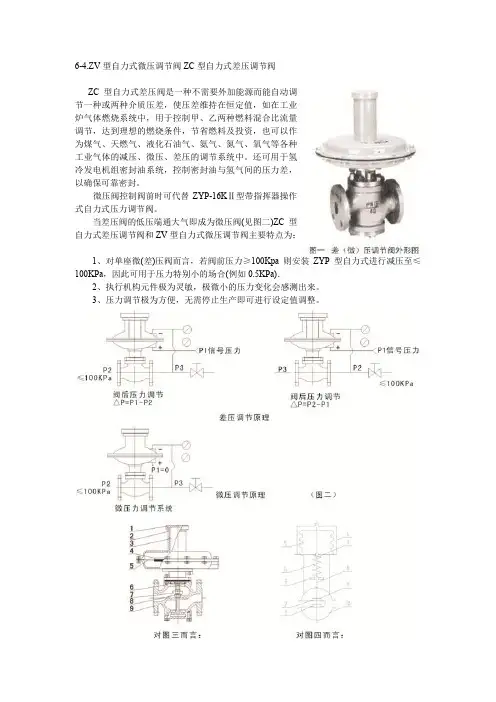

6-4.ZV型自力式微压调节阀ZC型自力式差压调节阀ZC型自力式差压阀是一种不需要外加能源而能自动调节一种或两种介质压差，使压差维持在恒定值，如在工业炉气体燃烧系统中，用于控制甲、乙两种燃料混合比流量调节，达到理想的燃烧条件，节省燃料及投资，也可以作为煤气、天燃气、液化石油气、氨气、氮气、氧气等各种工业气体的减压、微压、差压的调节系统中。

还可用于氢冷发电机组密封油系统，控制密封油与氢气间的压力差，以确保可靠密封。

微压阀控制阀前时可代替ZYP-16KⅡ型带指挥器操作式自力式压力调节阀。

当差压阀的低压端通大气即成为微压阀(见图二)ZC型自力式差压调节阀和ZV型自力式微压调节阀主要特点为：1、对单座微(差)压阀而言，若阀前压力≥100Kpa则安装ZYP型自力式进行减压至≤100KPa，因此可用于压力特别小的场合(例如0.5KPa)．2、执行机构元件极为灵敏，极微小的压力变化会感测出来。

3、压力调节极为方便，无需停止生产即可进行设定值调整。

序号名称材料序号名称材料1 封盖2Cr13 1 上阀座1Cr18Ni9Ti2 弹簧座45 2 下阀座1Cr18Ni9Ti3 弹簧60Si2Mn 3 调节盘2Cr134 托盘1Cr18Ni9Ti 4 弹簧座455 膜片丁腈橡胶 5 波纹管1Cr18Ni9Ti6 小膜片耐油橡胶 6 执行机构外腔Q2357 阀芯PTFE 7 推杆2Cr138 阀座1Cr18Ni9Ti 8 阀杆1Cr18Ni9Ti9 阀体ZG230-450ZG1Cr18Ni9Ti9 阀芯1Cr18Ni9Ti10 阀体ZG230-450□主要技术参数和性能指标(表一)公称通径DN(mm) 20 25 32 40 50 65 80 100额定流量系数Kv ZCP/ZVP 5 8 12.5 20 32 50 80 125 ZCN 53 83额定行程(mm)公称压力PN(MPa) 0.10 1.0差压调节范围(KPa) 一般设计范围0.5～5.5 5～10 9～14 13～19 18～24 22～28 26～33 31～38 36～44 42～51 49～58 56～66 64～78 76～90 88～100介质温度(℃) ≤80 调节精度(％) ≤10允许泄漏量(l/h) ZCP/ZVP 硬密封10-4×阀额定容量(Ⅳ级) (GB/T4213-92) 软密封：Ⅵ级ZCN 5×10-4×阀额定容量(Ⅱ级) (GB/T4213-92)注：1、ZCP/ZVP公称压力为1.0MPa，ZZCN为1.6MPa2、ZCN差压调节范围为36～44，42～51，49～58，56～66，64～78，76～90，88～100KPa．□差(微)压阀调节范围的确定差(微)压调节范围的分段，见表一。

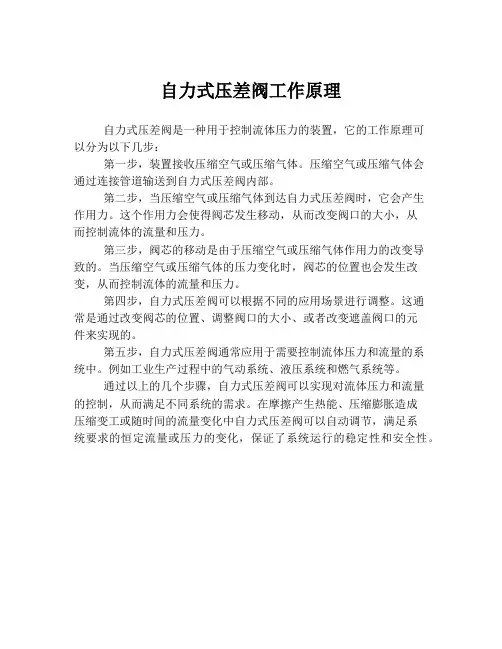

自力式压差阀工作原理
自力式压差阀是一种用于控制流体压力的装置，它的工作原理可
以分为以下几步：
第一步，装置接收压缩空气或压缩气体。

压缩空气或压缩气体会
通过连接管道输送到自力式压差阀内部。

第二步，当压缩空气或压缩气体到达自力式压差阀时，它会产生
作用力。

这个作用力会使得阀芯发生移动，从而改变阀口的大小，从
而控制流体的流量和压力。

第三步，阀芯的移动是由于压缩空气或压缩气体作用力的改变导
致的。

当压缩空气或压缩气体的压力变化时，阀芯的位置也会发生改变，从而控制流体的流量和压力。

第四步，自力式压差阀可以根据不同的应用场景进行调整。

这通
常是通过改变阀芯的位置、调整阀口的大小、或者改变遮盖阀口的元
件来实现的。

第五步，自力式压差阀通常应用于需要控制流体压力和流量的系
统中。

例如工业生产过程中的气动系统、液压系统和燃气系统等。

通过以上的几个步骤，自力式压差阀可以实现对流体压力和流量
的控制，从而满足不同系统的需求。

在摩擦产生热能、压缩膨胀造成
压缩变工或随时间的流量变化中自力式压差阀可以自动调节，满足系
统要求的恒定流量或压力的变化，保证了系统运行的稳定性和安全性。

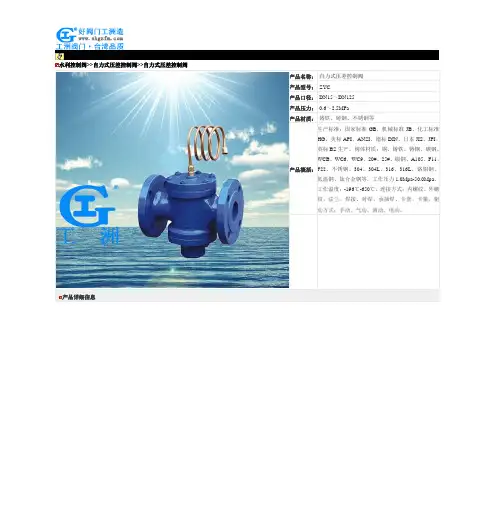

水利控制阀>>自力式压差控制阀>>自力式压差控制阀产品详细信息水力控制阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

自力式压差控制阀的应用通常所说的自力式压差控制阀，其功能是控制网路中某个支路工某个用户的压差，使之基本恒定，而自身消耗的压差则是变化的，正是通过调整自身的开度，来调度自身所消耗的压差，以实现被控对象的压差恒定。

这种压差控制阀在供热空调工程已有了较多的应用，尤其是在分户计量供热工程中被广泛采用，所以被大家熟悉和了解。

本文先容一种功能与其不同的自力式压差控制阀，它的作用是控制自身的压差，因而可称为自身压差控制阀。

同时，探讨它在热通工程中的应用。

一结构与工作原理这里以ZY47-16C型自力式压差控制阀为例，先容自身压差控制阀的工作原理。

图1为ZY47-16C型自力式压差控阀的结构与工作原理示意图。

弹簧、感压膜和阀杆固结在一起，通过导压管将出口压力P2导进感压膜上部的密封腔，感压膜下部为进口压力P1.根据P1-P2的设定值△Ps（以下简称设定压差）确定弹簧的预压缩量，即使弹簧的弹力与设定压差条件下感压膜对弹簧的作用力相等。

并按照阀塞的行程远小于弹簧预压缩量的原则选择弹簧。

这样就使得在阀门任一开度的平衡状态，阀的进、出口压差△P与设定压差△Ps近似相等。

严格地说，开度不同，平衡状态的△P是不相等的。

显然，随差开度的增大，平衡状态的△P是增大的。

但通过对弹簧的选择，完全可以在阀塞的全行程内，将平衡状态的△P相对于△Ps的偏离控制在一定的范围（比如5%）之内。

自力式自身压差控制阀在系统中的工作可分为两种情况进行说明：1）当前状态为封闭。

若阀前后压差△P小于设定压差△Ps，则继续封闭，这时就是一个关断阀。

若△P大于△Ps，则感压膜克服弹簧的弹力，带动阀塞上升，阀门开启；达到平衡状态时，进、出口压差△P近似回落到设定压差△Ps.2）当前状态为开启。

若系统稳定运行，进、出口压差△P近似为设定压差。

若由于系统工况的改变，使△P增大，则阀门开大，流量增大；达到平衡状态时，△P又近似回落到△Ps.阀门为最大开度时，出现△P大于△Ps的情况，阀门不再具有调控压差的能力。

自力式压差阀工作原理
自力式压差阀是一种常见的流体控制装置，其工作原理可以简单概括为：
在管道中安装自力式压差阀后，管路中的流体将通过阀门缩小的截面积流过，从而形成一定的阻力和压差。

当管路中的流量发生变化时，压差阀的弹簧和活塞等部件将感受到不同的压力，并据此调整阀门的开度，从而控制管路中的流量，使其保持稳定。

通常，自力式压差阀的弹簧和活塞部件会根据不同的工作条件和要求进行设计和制造。

例如，当需要控制较大的流量时，可以采用较大的截面积和弹簧力度，从而提高阀门的开度。

而当需要控制较小的流量时，可以采用较小的截面积和弹簧力度，从而降低阀门的开度。

总之，自力式压差阀通过感受管路中的压差变化，自动调节阀门的开度，从而控制流量，实现流体控制的目的。

- 1 -。

自力式压差旁通阀有什么作用自力式压差旁通阀是一种机械式的调节阀门，用于控制液体或气体中的压差。

它通过利用流体的力学原理来自动控制流量，以保持系统中的恒定压差。

在本文中，我们将探讨自力式压差旁通阀的工作原理、应用以及优点。

工作原理自力式压差旁通阀是由一个球型阀座和一个固定的锥形阀座组成的。

阀门的开启和关闭通过压差来控制。

当压差在阀门两侧相等时，球型阀座挂在锥形阀座上，形成一个密封。

当阀门允许流体通过时，压差将推动球型阀座脱离锥形阀座，从而打开阀门。

当压差改变时，阀门会自动调整流量，以适应系统的要求。

应用自力式压差旁通阀在液体或气体系统中的应用非常广泛。

它常被用于以下场合：1. 流量控制自力式压差旁通阀可以用于控制流体的流量。

它可以保持恒定的压差，以实现可重复性的流量调节。

在需要精确控制流量的工艺行业中，如石化、制药、食品等领域，自力式压差旁通阀是不可或缺的设备。

2. 管道保护在流体管道中，压力波动会导致管道的损坏和泄漏。

自力式压差旁通阀可以保持系统中的稳定压力，防止管道受到过高或过低的压力，避免管道的损坏和泄漏。

3. 能源管理自力式压差旁通阀可以用于控制热水供应系统的温度，以实现能源节约。

在可持续发展的背景下，能源管理已成为各个行业和企业的重要任务之一。

优点自力式压差旁通阀与其他调节阀门相比，有以下优点：1. 自动调节自力式压差旁通阀可以自动调节流量，无需人工干预，降低了人工成本和操作难度。

2. 稳定性自力式压差旁通阀可以保持恒定的压差和流量，提高系统的稳定性和可靠性。

3. 维护成本低自力式压差旁通阀结构简单，耐用性好，维护成本低。

结论自力式压差旁通阀在液体或气体流量控制系统中发挥着重要作用，它可以自动控制流量、保持系统的稳定性、避免管道受到过高或过低的压力，并实现能源节约。

与其他调节阀门相比，自力式压差旁通阀具有更好的自动调节、稳定性和维护成本低的优点。
