自力式自身压差控制阀(旁通式-c)

自力式压差控制阀和平衡阀的应用大家好平衡阀产品的介绍默认分类 2007-06-15 07:05 阅读522 评论0字号：大大中中小小各位专家、学者、先生、女士大家好！欢迎各位朋友、学者、专家参与平衡阀系列产品的介绍。

首先感谢大家为社会做出的不懈努力，平衡阀系列产品在空调、采暖的水系统中应用越来越广泛，大家对平衡阀的了解越来越深入。

怎样用好其系列产品是目前广大设计人员、安装人员及生产厂商共同探讨的话题。

我们需要借助国外的经验，依据我们的实际国情，研制和使用适和我们系统真正需要的控制设备，使控制设备确实有效的、稳定的运行，达到系统的节能有效的目的。

社会的飞速发展，综合国力的增强。

节能是迫在眉睫。

国家倡导营造节能社会，作为社会的一成员也应该积极响应。

建设部最近出台了相关措施，我们大家也应该努力。

社会的发展需要也是我们大家的需要，系统控制的日益更新，相关的控制设备同样需要更新，才能够达到满意的效果。

相关专家进行了很大的努力，国家相关部门十分重视，正在制定相关的政策和规范。

让我们大家共同携手，为建设好美丽的家园，创造和谐社会、创造舒适的环境而努力奋斗。

下面分几个部分介绍一下平衡阀系列产品。

（因篇幅有限，有不慎详细的地方请大家多多原谅）首先请允许我介绍一下公司的基本情况。

公司坐落在河北省献县，1993年和沈阳三环真空研究所研制开发了国内首台斜杆暗升降，并具有开度百分比显示的数字锁定平衡阀（大家常说的手动平衡阀）。

当时国内有建研院的爱康和沈阳的华松,他们所生产的平衡阀都是直杆直尺外升降的，并且DN150以上都是蝶阀形式。

为了完善产品性能的检测，和清华大学热能系石兆玉教授联合开发了平衡阀的实验装置,准确测量平衡阀的理论流量特性。

最近我们从铸造方面引进了消失模铸造，使产品外观及阀体内在结构有了进一步的改进，为完善产品奠定了坚实的基础。

随着国家经济发展生活水平的提高，产品不断的升级，1998年根据市场的需求研发了自力式流量控制阀，也就是大家所熟悉的动态流量平衡阀。

自力式压差控制阀的工作原理1. 自力式压差控制阀概述自力式压差控制阀，这个名字听上去挺复杂，其实它就是一种在管道系统中保持压力稳定的小帮手。

想象一下，如果没有它，水流就像在大海里漂流，时高时低，根本没有规律可言。

而自力式压差控制阀的到来，就像给这条小船装上了方向舵，让水流能够稳稳当当地走。

它能根据管道中的压力变化，自动调节阀门的开度，真是个聪明的家伙！2. 工作原理2.1 机制解析说到它的工作原理，首先得提到压力。

自力式压差控制阀主要是通过一种压力差来工作的。

当上游和下游的压力有差别时，阀门就会“听话”，主动调整开度，确保压力保持在一个设定值。

你可以把它想象成一位负责的管家，随时关注着房子的温度，一旦发现不对劲，立刻调节空调，让大家都舒舒服服的。

2.2 自动调节最有意思的地方是，这个阀门不需要外部电源，它靠的是压力本身，就像一个懒人也能靠自己来解决问题。

因为它里面有个小装置，会随着压力的变化而移动，这样就能实现自动调节。

你问它怎么做到的？其实，原理就像弹簧一样简单——压力大了，弹簧被压缩，阀门关得紧；压力小了，弹簧恢复，阀门打开。

简单吧？3. 应用场景3.1 日常生活中的角色自力式压差控制阀可不只是工业界的宠儿，咱们的日常生活中也能见到它的身影。

比如，家里的暖气系统、空调系统，甚至是一些花园的喷灌系统，背后都有它在默默奉献。

可以说，它就是我们生活中不太引人注意的英雄，保证了我们每天都能享受到舒适的环境。

3.2 工业领域的重要性在工业领域，它的作用就更是不可或缺了。

很多生产过程需要特定的压力才能顺利进行，而自力式压差控制阀正是保证这一切的“安全员”。

它确保了设备的正常运转，避免了因为压力失控导致的事故发生，这可是一项极其重要的责任。

4. 总结总的来说，自力式压差控制阀就像是一个默默无闻但至关重要的朋友。

虽然它不爱张扬，但它的每一次调节都能让整个系统运作得更加平稳。

它用自己的“智慧”让压力得到了很好的控制，帮助我们在生活和工作中减少了很多麻烦。

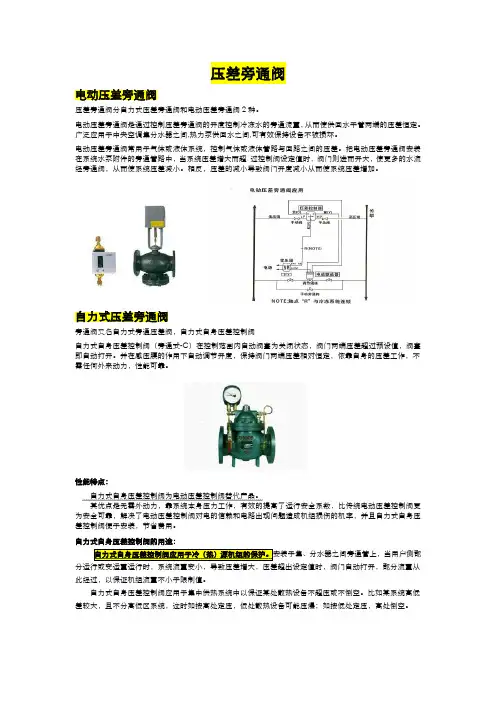

压差旁通阀电动压差旁通阀压差旁通阀分自力式压差旁通阀和电动压差旁通阀2种。

电动压差旁通阀是通过控制压差旁通阀的开度控制冷冻水的旁通流量，从而使供回水干管两端的压差恒定。

广泛应用于中央空调集分水器之间,热力泵供回水之间,可有效保持设备不被损坏。

电动压差旁通阀常用于气体或液体系统，控制气体或液体管路与回路之间的压差。

把电动压差旁通阀安装在系统水泵附件的旁通管路中，当系统压差增大而超过控制阀设定值时，阀门则进而开大，使更多的水流经旁通阀，从而使系统压差减小。

相反，压差的减小导致阀门开度减小从而使系统压差增加。

自力式压差旁通阀旁通阀又名自力式旁通压差阀，自力式自身压差控制阀自力式自身压差控制阀（旁通式-C）在控制范围内自动阀塞为关闭状态，阀门两端压差超过预设值，阀塞即自动打开。

并在感压膜的作用下自动调节开度，保持阀门两端压差相对恒定，依靠自身的压差工作，不需任何外来动力，性能可靠。

性能特点：自力式自身压差控制阀为电动压差控制阀替代产品。

其优点是无需外动力，靠系统本身压力工作，有效的提高了运行安全系数，比传统电动压差控制阀更为安全可靠，解决了电动压差控制阀对电的信赖和电路出现问题造成机组损伤的机率，并且自力式自身压差控制阀便于安装，节省费用。

自力式自身压差控制阀的用途：自力式自身压差控制阀应用于冷（热）源机组的保护。

安装于集、分水器之间旁通管上，当用户侧部此经过，以保证机组流量不小于限制值。

自力式自身压差控制阀应用于集中供热系统中以保证某处散热设备不超压或不倒空。

比如某系统高低差较大，且不分高低区系统，这时如按高处定压，低处散热设备可能压爆；如按低处定压，高处倒空。

这种情况如热源在低外可在进入高区分支水管加增压泵，回水管加压差阀使高区压力经过提升后，由阀门再降到低区回水压力；如热源在高处可进入低区供水管加装压差阀，回水加增压泵，使通过阀门压力降低的循环水能回到系统中。

空调系统中旁通阀的作用和原理：空调系统的的压差旁通阀是用在冷水机组的集水器与分水器之间的主管道上的，其原理是通过压差控制器感测集水器与分水器两端水压力，然后根据测试到的压力计算出差值，再由压差控制器根据计算出的差值与预先设定值进行比较决定输出方式，以控制阀门是增加开度或减少开度，从而来调节水量，以达到平衡主机系统的水压力的目的。

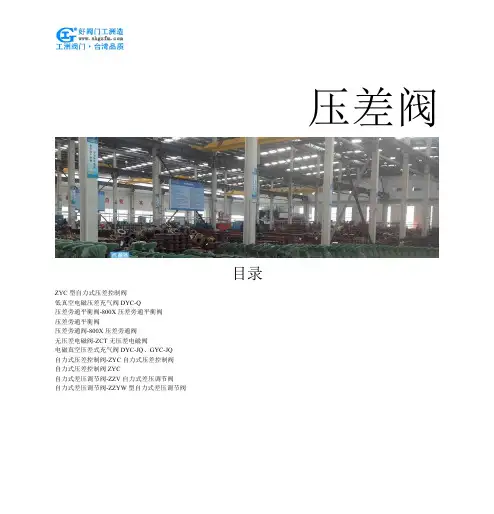

压差阀目录ZYC型自力式压差控制阀低真空电磁压差充气阀DYC-Q压差旁通平衡阀-800X压差旁通平衡阀压差旁通平衡阀压差旁通阀-800X压差旁通阀无压差电磁阀-ZCT无压差电磁阀电磁真空压差式充气阀DYC-JQ、GYC-JQ自力式压差控制阀-ZYC自力式压差控制阀自力式压差控制阀ZYC自力式差压调节阀-ZZV自力式差压调节阀自力式差压调节阀-ZZYW型自力式差压调节阀ZYC型自力式压差控制阀一、产品[自力式压差控制阀]的详细资料：产品型号：ZYC型产品名称：自力式压差控制阀产品特点：ZYC型自力式压差控制阀，是一种利用介质自身的压力变化进行自我控制而保持流经该被控系统介质压差不变的阀门。

适用于供暖方式采用双管系统的压差控制，保证系统基本不变，降低噪音，平衡阻力，消除热网和水力失调。

二、主要技术参数：型号公称压力壳体实验压力压差控制范围定压差型可调压差型ZYC-16一H3T16MPa 2.4MPa10KPa、20KPa、30KPa10.30KPa三、ZYC型自力式压差控制阀主要外型尺寸(法兰连接尺寸按GB4216规定)：DN mm 连接方式LmmH(mm)流量m3／h适用介质介质温度主要零件材料定压差型可调压差型15螺纹1109514502-1水0～100℃阀体、上盖和下盖为铸铁、阀芯201101101500.3-1.5 2511513016505-2为铜、膜片为尼龙强化橡胶、弹簧为不锈钢32法兰1301401901-44020019034015-6502152053552-8652302403903-12802753005005-2010029035055010-3012531038058015-45订货须知：一、①ZYC 型自力式压差控制阀产品名称与型号②ZYC 型自力式压差控制阀口径③ZYC 型自力式压差控制阀是否带附件二、若已经由设计单位选定公司的ZYC 型自力式压差控制阀型号，请按ZYC 型自力式压差控制阀型号三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，相关产品：WM341系列隔膜可调式减压阀波纹管式减压阀T44H/Y 型波纹管减压阀YZ11X 直接作用薄膜式水用减压阀直接作用薄膜式减压阀内螺纹活塞式蒸汽减压阀Y45H/Y 型手动双座蒸汽减压阀Y945H/Y 型电动双座蒸汽减压阀YB43X 固定比例式减压阀比例式减压阀高灵敏度蒸汽减压阀首页>>产品中心>>真空充气阀类>>DYC-Q系列低真空电磁压差充气阀DYC-Q系列低真空电磁压差充气阀是安装在机械真空泵进气口上一种新型真空阀。

zyc自力式压差平衡阀工作原理自力式压差平衡阀是一种常见的流体控制装置，广泛应用于工业生产和建筑领域。

它的工作原理基于压差平衡的原理，通过调节阀门的开度来控制流体的流量和压力，从而实现流体系统的稳定运行。

一、压差平衡的概念在流体系统中，由于管道的长度、直径、摩擦等因素的影响，流体在管道中会产生压力损失。

当流体通过管道时，压力会逐渐降低，这就是压差。

而压差平衡就是通过调节阀门的开度，使得流体在管道中的压差保持在一个稳定的范围内，从而保证流体系统的正常运行。

二、自力式压差平衡阀的结构自力式压差平衡阀由阀体、阀芯、弹簧和调节螺母等部件组成。

阀体是阀门的主体部分，通常由金属材料制成，具有一定的强度和耐腐蚀性。

阀芯是阀门的关键部件，通过调节阀芯的位置来改变阀门的开度。

弹簧是用来提供压力平衡的力量，通过调节弹簧的紧度来控制阀门的开度。

调节螺母则用来固定弹簧和调节弹簧的紧度。

三、自力式压差平衡阀的工作原理当流体通过自力式压差平衡阀时，流体的压力会作用在阀芯上。

阀芯受到的压力越大，阀芯就会被推向关闭的方向，阀门的开度就会减小。

相反，当流体的压力减小时，阀芯就会受到弹簧的作用力，被推向开启的方向，阀门的开度就会增大。

通过调节弹簧的紧度，可以改变阀门的开度，从而控制流体的流量和压力。

当流体的压力增加时，弹簧的紧度会增加，阀门的开度会减小，从而降低流体的流量和压力。

相反，当流体的压力减小时，弹簧的紧度会减小，阀门的开度会增大，从而增加流体的流量和压力。

四、自力式压差平衡阀的应用自力式压差平衡阀广泛应用于各种流体系统中，特别是在需要控制流量和压力的场合。

例如，在供水系统中，自力式压差平衡阀可以用来控制水流的流量和压力，保证供水系统的正常运行。

在空调系统中，自力式压差平衡阀可以用来调节冷却水的流量和压力，保证空调系统的稳定运行。

总之，自力式压差平衡阀是一种重要的流体控制装置，它通过调节阀门的开度来控制流体的流量和压力，实现流体系统的稳定运行。

自力式压差控制阀工作原理与分析自力式压差控制阀工作原理与分析自力式压差控制阀亦称动态差压调节阀、动态差压平衡阀，差压控制器，定压差阀。

它的结构是由阀体、双节流阀座、阀瓣、感压膜、弹簧及压差调节装置等组成，如图1所示：图1：自力式压差控制阀结构示意图图2：回水安装示意图P1为外网热力入口装置处供水管的压力；△P为被控系统的差；P2为通过被控系统后，阀前的压力；△P＇为压差阀工作压差P3为热力入口装置出口处回水管压力。

一、工作原理１、当供水压力P1 增大或减少时，信号由导压管供入感压膜上腔，带动阀瓣上移或下移，使阀口的流通面减少或增大，△P＇= P2-P3 亦增大或减少，直至△P= P1-P2 保证原值恒定。

２、当回水压力P3 增大或减少的瞬间，由阀口流经出水口的流速降低或增高膜下压力P2 也在这个瞬间增高或降低，直至感压膜的受力重新平衡，P2 恢复原值，△P= P1-P2 保持压差不变。

３、当被控系统阻力减小或增大时，P2 减小或增大，带动阀上移或下移，阀口的流通面积增大或减小，引起P2 减小或增大，△P= P1-P3 亦随之减小或增大，直至△P= P1-P2 保持原值恒定。

从工作示意图中看出，△P= P1-P2 （1），△P＇= P2-P3 （2）两式相加即得△P+△P＇= P1-P3 ，由式3可以看出压差阀的控制压差与工作压差之和等于热力入口装置的供水管与热力入口装置出口处回水管之间的压差。

自力式压差控制阀工作原理分析（1）.孔板流量计—导阀—主阀原理。

主阀前设置一个流量孔板，导阀感测，比较孔板前后压力差，如压力差大于设定压差，意味着流量超过设定流量，导致控制主阀做关阀动作。

如感测压差小于设定压差。

则意味着流量小于设定流量，导阀控制主阀开阀动作。

导阀上的设定压差可调，调大调小设定压差，可以调大调小流量。

由于孔板流量计的流量压差对应关系受到前流态影响极重。

如果要求流量精度达到10%的话，则必须保证阀前10d以上的直管段，而这一点在实际工程中很难保障。

自力式压差控制阀原理自力式压差控制阀，又称为自力式调节阀，是一种通过自身压差来控制流量的调节装置。

它主要由阀体、阀盘、弹簧、导向件等组成。

弹簧是控制阀盘位置的主要元件，通过调节弹簧张力来控制阀盘的位置，以达到控制介质压力降的作用。

简单来说，自力式压差控制阀的原理是：当介质流经阀体时，由于阀体两侧的压力不同，产生了压差。

这个压差作用于阀盘上，使之向开口方向移动，从而扩大通道流量，进一步降低压差，最终达到稳定流量的目的。

当介质压力波动时，弹簧会产生相应的变形，从而自动调节阀盘位置，保持稳定的输出流量。

1、阀体：阀体是自力式压差控制阀的主体结构，负责连接管路，固定阀盘和弹簧等元件。

2、阀盘：阀盘是自力式压差控制阀内部的流量控制元件，其大小和材质一般根据不同的工况而定。

3、导向件：导向件是起导向作用的部件，使得阀盘在运动的过程中能够保持稳定的方向，不会跑偏或卡住。

5、调节螺母：调节螺母是用于调节弹簧张力的设备，其大小和材质与弹簧匹配，用于控制阀盘的位置。

6、密封件：密封件是阀门内部的密封装置，用于保证阀门的密封性能，避免介质泄漏。

自力式压差控制阀的工作过程相对比较简单，主要分为开启和调节两个过程。

具体来说：1、开启过程：当介质流经阀体时，介质一侧的压力大于另一侧的压力，产生了压差，阀盘收缩，通道断开，介质无法流动。

2、调节过程：当介质压力波动时，弹簧会产生相应的变形，导致阀盘位置发生变化，进而影响通道的开度，使得流体介质的流量发生相应的变化，从而实现对介质流量的稳定控制。

可以看出，自力式压差控制阀的工作原理比较简单明了，通过自身的压差调节来控制介质流量，使得流量在一定的范围内稳定，从而满足工艺要求。

1、化工行业：自力式压差控制阀常用于各种化工流程的控制，如进料流量、反应过程控制、物料计量等。

3、食品行业：自力式压差控制阀可以用于各种食品加工及农产品深加工流程中的流量控制，如乳品、酒精、果汁等产品的生产。

自力式压差控制阀的功能全解（1）自力式压差控制阀不适用以热源为主动变流量调节系统：自力式压差控制阀不适用以热源为主动变流量调节系统，当系统进行以热源为主动变流量调节（变频、减少循环泵数量、换小循环泵等）,减小系统的流量时，管网的压力会减小，热网近端用户由于压力的变小，压差阀自动阀芯就会开大，维持原来的压差恒定，流量变化只是远端用户，使远端用户流量严重不足。

近端用户和远端用户不能随着总流量变化而等比变化,不能保持水力平衡工况，热网出现动态水力失调。

反之，循环水泵根据室外气温降低，需要增加循环水量时，用户阀门开度没有变化，用户压差由于自力式压差控制阀的控制，使用户的流量增不上去。

所以自力式压差控制阀不适用以热源为主动变流量调节系统。

（2）自力式压差控制阀的选用：1、计算出通过该阀门的水流量。

按样本提供的数据，并参考设备的接口尺寸，核对该规格阀门的流量是否满足要求。

2、选择适当的压差范围。

计算水系统的阻力，得出阀门需要吸收的压差，来确定该阀门的压差范围。

.3、根据计算出的流量、压差范围和技术要求来确定适当的阀门系列、型号。

流量控制阀的压降等于其工作压差范围的最小压降值。

注：水泵扬程=动态流量平衡阀的压降+系统的其他压降。

（3）自力式压差控制阀的用途：自力式压差控制阀，亦称压差平衡阀、压差调节阀、压差阀。

ZYF-16型自力式压差控制阀，不需外来能源，依靠被调介质自身压力变化进行自动调节，自动消除管网的剩余压头及压力波动引起的流量变化，恒定用户进出口压差，有助于稳定系统运行。

自力式压差控制阀特别适用于分户计量或自动控制系统中（4）自力式压差控制阀使用注意事项：1、介质流动方向应与阀体箭头方向一致；2、自力式压差控制阀应安装在回水管上，阀上接导压管，导压管的另一端与供水管连接，建议在导压管供水端安装1/2"球阀，以便启动消除堵塞功能；3、在导压管前的供水管上应安装过滤网，避免水质太差造成该阀失去自动调节功能；4、供水管和该阀前的回水管应分别装设压力表，便于调节控制压差;5、如发现该系统流量过大或过小，可能的原因是管道元件安装时的杂物卡阻在阀塞上，可将1/2"球阀关闭3—5分钟，这时如果是较轻堵塞，即可自动消除，如还不能消除，则要拆开阀门检查消除堵塞物；6、控制压差调节方法：逆时针方向调节调压阀杆，观察压差。

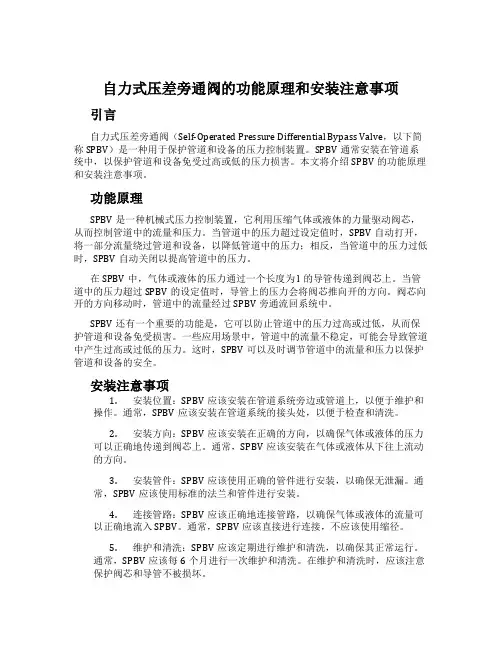

自力式压差旁通阀的功能原理和安装注意事项引言自力式压差旁通阀（Self-Operated Pressure Differential Bypass Valve，以下简称SPBV）是一种用于保护管道和设备的压力控制装置。

SPBV通常安装在管道系统中，以保护管道和设备免受过高或低的压力损害。

本文将介绍SPBV的功能原理和安装注意事项。

功能原理SPBV是一种机械式压力控制装置，它利用压缩气体或液体的力量驱动阀芯，从而控制管道中的流量和压力。

当管道中的压力超过设定值时，SPBV自动打开，将一部分流量绕过管道和设备，以降低管道中的压力；相反，当管道中的压力过低时，SPBV自动关闭以提高管道中的压力。

在SPBV中，气体或液体的压力通过一个长度为l的导管传递到阀芯上。

当管道中的压力超过SPBV的设定值时，导管上的压力会将阀芯推向开的方向。

阀芯向开的方向移动时，管道中的流量经过SPBV旁通流回系统中。

SPBV还有一个重要的功能是，它可以防止管道中的压力过高或过低，从而保护管道和设备免受损害。

一些应用场景中，管道中的流量不稳定，可能会导致管道中产生过高或过低的压力。

这时，SPBV可以及时调节管道中的流量和压力以保护管道和设备的安全。

安装注意事项1.安装位置：SPBV应该安装在管道系统旁边或管道上，以便于维护和操作。

通常，SPBV应该安装在管道系统的接头处，以便于检查和清洗。

2.安装方向：SPBV应该安装在正确的方向，以确保气体或液体的压力可以正确地传递到阀芯上。

通常，SPBV应该安装在气体或液体从下往上流动的方向。

3.安装管件：SPBV应该使用正确的管件进行安装，以确保无泄漏。

通常，SPBV应该使用标准的法兰和管件进行安装。

4.连接管路：SPBV应该正确地连接管路，以确保气体或液体的流量可以正确地流入SPBV。

通常，SPBV应该直接进行连接，不应该使用缩径。

5.维护和清洗：SPBV应该定期进行维护和清洗，以确保其正常运行。

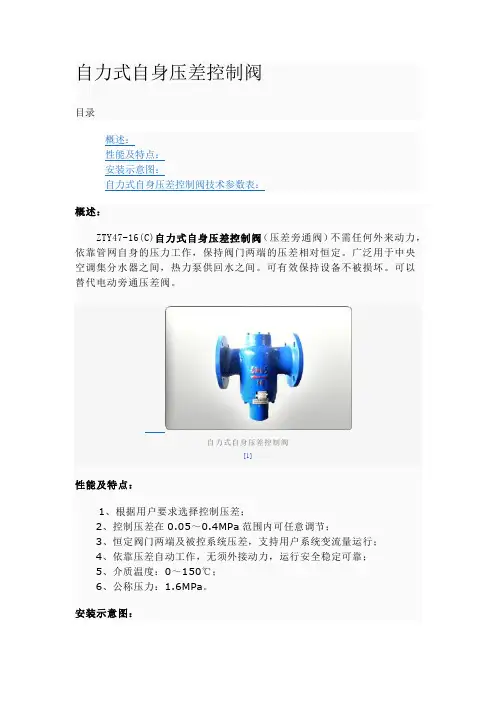

自力式自身压差控制阀
目录
概述：
ZTY47-16(C)自力式自身压差控制阀（压差旁通阀）不需任何外来动力，依靠管网自身的压力工作，保持阀门两端的压差相对恒定。

广泛用于中央空调集分水器之间，热力泵供回水之间。

可有效保持设备不被损坏。

可以替代电动旁通压差阀。

自力式自身压差控制阀
[1]
性能及特点：
1、根据用户要求选择控制压差；
2、控制压差在0.05～0.4MPa范围内可任意调节；
3、恒定阀门两端及被控系统压差，支持用户系统变流量运行；
4、依靠压差自动工作，无须外接动力，运行安全稳定可靠；
5、介质温度：0～150℃；
6、公称压力：1.6MPa。

安装示意图：
注：△P为设定压差；常规供货△P'=1.1
自身压差控制阀用于保护冷热源△P可应用户要求△P'>1.1△P。

自力式压差旁通阀的功能原理和安装一、前言自力式压差旁通阀（以下简称“压差旁通阀”）是一种常用于送排风系统中的阀门。

它的主要作用是能保证送排风系统中气流的恒定流量，同时允许某些部分的气流旁通，以维持系统的平衡。

这篇文章将介绍以下两个方面的内容：压差旁通阀的功能原理和安装方法。

二、功能原理压差旁通阀的基本原理是通过气流压差的力学作用来控制阀门的开合程度。

它的作用是在送风系统或排风系统中，依靠气流压差的作用来调整系统中的风量，从而维持气流的稳定流量。

当系统中的气流量超过了压差旁通阀所能承受的最大值时，阀门会自动关闭；当气流量小于可承受的最小值时，阀门则会打开，旁通部分的气流通过压差旁通阀流出系统，以维持系统的正常运转。

因此，压差旁通阀的作用与调节阀类似，它们都可以调节某一系统中的流量，但压差旁通阀具有自动调整的功能，以保持系统的平衡。

三、安装方法1.找到合适的位置：首先要确定压差旁通阀的安装位置。

它通常安装在主管道上，以保证整个系统的平衡。

2.准备工具：在安装之前，需要准备必要的工具，如：扳手、螺丝刀、电钻等。

3.安装压差旁通阀：将压差旁通阀插入主管道的管子内，用螺钉固定好，一定要保证阀门安装的紧固度。

4.调节阀门：打开系统之后，用气压表测量气流的压差，然后通过改变压差旁通阀的阀门开度，来调节系统中的气流量，从而达到稳定的气流量。

5.测试：完成以上步骤后，需要进行测试以验证压差旁通阀是否能够达到预期的效果。

四、总结压差旁通阀是工业领域中常用的阀门之一，其主要作用是调整系统的气流量以保持其平衡。

通过理解压差旁通阀的功能原理和安装方法，读者可以更好地了解其工作原理及对系统的稳定性产生的影响。

因此，在使用压差旁通阀时，一定要注意其安装位置、紧固度，以及对其进行适当的调整，以确保系统的正常运行。

自力式压差阀工作原理
自力式压差阀是一种利用流体自身的压力差进行压力调节和稳压的装置。

其工作原理如下：
1. 自力式压差阀由主阀、辅助阀和感应元件组成。

主阀负责调节流体的压力，辅助阀用于控制主阀的开启和关闭，感应元件用于感应主阀与辅助阀之间的压力差。

2. 当流体流过主阀时，主阀内部的压力会随流量的变化而发生改变。

这个变化的压力作用于辅助阀上，通过调节辅助阀的开度来控制主阀的开启程度，从而实现压力的调节。

3. 辅助阀的开度受到感应元件的监测。

感应元件会感应主阀与辅助阀之间的压力差，并将这个信号传递给辅助阀。

当压力差增大时，感应元件会使辅助阀开启更大，从而使主阀开启程度增加，流体压力下降。

反之，当压力差减小时，感应元件会使辅助阀开启更小，从而使主阀开启程度减少，流体压力增加。

这样，通过不断调整辅助阀的开度，就可以实现对流体压力的稳定调节。

总的来说，自力式压差阀通过利用流体流动过程中产生的压力差，通过调节主阀的开启程度来实现对流体压力的调节和稳定。

这种压差调节方式简单可靠，适用于对流体压力要求较高的工况。

自力式调节阀介绍自力式调节阀（Self-operated control valve）是一种常见的工业控制装置，主要用于调节流体的流量、压力或温度，以满足工业过程中的需要。

与传统的电气或气动调节阀不同，自力式调节阀通过流体本身的能量来驱动阀门的开闭，不需要外部动力源，具有结构简单、维护方便、适用范围广等优点。

自力式调节阀的工作原理是通过阀门两侧不同的压力来产生一个力矩，推动阀芯上下移动，实现阀门的开闭。

根据阀芯位置的变化，调节阀可以根据工艺要求自动调节阀门的开度，控制流体的流量或压力。

自力式调节阀可广泛应用于石油、化工、冶金、发电等行业。

自力式调节阀由以下几个部分组成：阀体、阀芯、阀座、继电器和控制台等。

阀体是调节阀的主要结构，一般采用铸铁、铸钢等材料制成，具有良好的耐腐蚀性和耐高温性能。

阀芯是调节阀的核心部件，它决定了阀门的开度和流体的流量。

阀座是阀芯移动时的停靠位置，它可以防止流体的泄漏。

继电器和控制台是用来接收和处理控制信号的装置，通过它们可以实现对阀门开度的控制和调节。

自力式调节阀有多种结构类型，包括直通式、角式、直角式等，不同类型的调节阀适用于不同的工艺要求。

对于需要调节流量的设备，一般选择直通式调节阀；对于压力调节的设备，角式调节阀或直角式调节阀更为合适。

此外，自力式调节阀还可以根据需要安装附加部件，如手轮、指示仪表等，以实现手动操作或监测阀门的状态。

自力式调节阀的使用注意事项如下：首先，操作人员应熟悉设备的使用方法和操作规程，确保安全操作。

其次，定期检查和维护调节阀的运行状态，保持阀门的正常工作。

同时，根据工艺要求和设备状态，及时调整阀门的开度和流量，以确保流体的稳定运行。

最后，阀门的密封性能也需要定期检查和维护，防止泄漏和损坏。

总之，自力式调节阀是一种常用的工业控制装置，它广泛应用于各个行业的流体控制过程中。

它具有结构简单、维护方便、使用灵活等优点，可以实现对流体流量、压力和温度的精确控制。

自力式压差阀工作原理
自力式压差阀是一种用于控制流体压力的装置，它的工作原理可
以分为以下几步：
第一步，装置接收压缩空气或压缩气体。

压缩空气或压缩气体会
通过连接管道输送到自力式压差阀内部。

第二步，当压缩空气或压缩气体到达自力式压差阀时，它会产生
作用力。

这个作用力会使得阀芯发生移动，从而改变阀口的大小，从
而控制流体的流量和压力。

第三步，阀芯的移动是由于压缩空气或压缩气体作用力的改变导
致的。

当压缩空气或压缩气体的压力变化时，阀芯的位置也会发生改变，从而控制流体的流量和压力。

第四步，自力式压差阀可以根据不同的应用场景进行调整。

这通
常是通过改变阀芯的位置、调整阀口的大小、或者改变遮盖阀口的元
件来实现的。

第五步，自力式压差阀通常应用于需要控制流体压力和流量的系
统中。

例如工业生产过程中的气动系统、液压系统和燃气系统等。

通过以上的几个步骤，自力式压差阀可以实现对流体压力和流量
的控制，从而满足不同系统的需求。

在摩擦产生热能、压缩膨胀造成
压缩变工或随时间的流量变化中自力式压差阀可以自动调节，满足系
统要求的恒定流量或压力的变化，保证了系统运行的稳定性和安全性。

水利控制阀>>自力式压差控制阀>>自力式压差控制阀产品详细信息水力控制阀系列价格供用户或设计院工程项目做预算一、阀门的选型步骤1.明确阀门在设备或装置中的用途，确定阀门的工作条件：适用介质、工作压力、工作温度等等。

2.确定与阀门连接管道的公称通径和连接方式：法兰、螺纹、焊接等。

3.确定操作阀门的方式：手动、电动、电磁、气动或液动、电气联动或电液联动等。

4.根据管线输送的介质、工作压力、工作温度确定所选阀门的壳体和内件的材料：灰铸铁、可锻铸铁、球墨铸铁、碳素钢、合金钢、不锈耐酸钢、铜合金等。

5.确定阀门的型式：闸阀、截止阀、球阀、蝶阀、节流阀、安全阀、减压阀、蒸汽疏水阀、等。

6.确定阀门的参数：对于自动阀门，根据不同需要先确定允许流阻、排放能力、背压等，再确定管道的公称通径和阀座孔的直径。

7.确定所选用阀门的几何参数：结构长度、法兰连接形式及尺寸、开启和关闭后阀门高度方向的尺寸、连接的螺栓孔尺寸和数量、整个阀门外型尺寸等。

8.利用现有的资料：阀门产品目录、阀门产品样本等选型适当的阀门产品。

二、阀门的选型依据1.所选用阀门的用途、使用工况条件和操纵控制方式。

2.工作介质的性质：工作压力、工作温度、腐蚀性能，是否含有固体颗粒，介质是否有毒，是否是易燃、易爆介质，介质的黏度等等。

3.对阀门流体特性的要求：流阻、排放能力、流量特性、密封等级等等。

4.安装尺寸和外形尺寸要求：公称通径、与管道的连接方式和连接尺寸、外形尺寸或重量限制等。

⑤对阀门产品的可靠性、使用寿命和电动装置的防爆性能等的附加要求。

（在选定参数时应注意：如果阀门要用于控制目的，必须确定如下额外参数：操作方法、最大和最小流量要求、正常流动的压力降、关闭时的压力降、阀门的最大和最小进口压力。

）根据上述选型阀门的依据和步骤，合理、正确地选型阀门时还必须对各种类型阀门的内部结构进行详细了解，以便能对优先选用的阀门做出正确的抉择。

自力式压差旁通阀有什么作用自力式压差旁通阀是一种机械式的调节阀门，用于控制液体或气体中的压差。

它通过利用流体的力学原理来自动控制流量，以保持系统中的恒定压差。

在本文中，我们将探讨自力式压差旁通阀的工作原理、应用以及优点。

工作原理自力式压差旁通阀是由一个球型阀座和一个固定的锥形阀座组成的。

阀门的开启和关闭通过压差来控制。

当压差在阀门两侧相等时，球型阀座挂在锥形阀座上，形成一个密封。

当阀门允许流体通过时，压差将推动球型阀座脱离锥形阀座，从而打开阀门。

当压差改变时，阀门会自动调整流量，以适应系统的要求。

应用自力式压差旁通阀在液体或气体系统中的应用非常广泛。

它常被用于以下场合：1. 流量控制自力式压差旁通阀可以用于控制流体的流量。

它可以保持恒定的压差，以实现可重复性的流量调节。

在需要精确控制流量的工艺行业中，如石化、制药、食品等领域，自力式压差旁通阀是不可或缺的设备。

2. 管道保护在流体管道中，压力波动会导致管道的损坏和泄漏。

自力式压差旁通阀可以保持系统中的稳定压力，防止管道受到过高或过低的压力，避免管道的损坏和泄漏。

3. 能源管理自力式压差旁通阀可以用于控制热水供应系统的温度，以实现能源节约。

在可持续发展的背景下，能源管理已成为各个行业和企业的重要任务之一。

优点自力式压差旁通阀与其他调节阀门相比，有以下优点：1. 自动调节自力式压差旁通阀可以自动调节流量，无需人工干预，降低了人工成本和操作难度。

2. 稳定性自力式压差旁通阀可以保持恒定的压差和流量，提高系统的稳定性和可靠性。

3. 维护成本低自力式压差旁通阀结构简单，耐用性好，维护成本低。

结论自力式压差旁通阀在液体或气体流量控制系统中发挥着重要作用，它可以自动控制流量、保持系统的稳定性、避免管道受到过高或过低的压力，并实现能源节约。

与其他调节阀门相比，自力式压差旁通阀具有更好的自动调节、稳定性和维护成本低的优点。

自力式自身压差平衡阀（自力式旁通压差平衡阀）自力式自身压差平衡阀（旁通式-C）在平衡范围内自动阀塞为关闭状态，阀门两端压差超过预设值，阀塞即自动打开。

并在感压膜的作用下自动调节开度，保持阀门两端压差相对恒定，用途:1.应用于冷（热）源机组的保护。

安装于集、分水器之间旁通管上，当用户侧部分运行或变运量运行时，系统流量变小，导致压差增大，压差超出设定值时，阀门自动打开，部分流量从此经过，以保证机组流量不小于限制时。

2.应用于集中供热系统中以保证某处散热设备不超压或不倒空。

比如某系统高低差较大，且不分高低区系统，这时如按高处定压，低处散热设备可能压爆；如按低处定压，高处倒空。

这种情况如热源在低外可在进入高区分支水管加增压泵，回水管加压差阀使高区压力经过提升后，由阀门再降到低区回水压力；如热源在高处可进入低区供水管加装压差阀，回水加增压泵，使通过阀门压力降低的循环水能回到系统中。

性能参数：1.根据用户的要求选择平衡压差。

2.平衡压差在0.05~0.4Mpa范围内可任意调节。

3.恒定阀门两端及平衡系统压差，支持用户系统变流量运行。

4.依靠压差自动工作，无须外接动力，运行安全稳定可靠。

5.介质温度：0--150℃。

3.公称压力：1.6Mpa。

自力式流量平衡阀自力式流量平衡阀自力式流量平衡阀产品说明：ZLF（ZL-4M）型自力式流量平衡阀亦称自力式平衡阀、流量调节阀、流量控制器、动态平衡阀、流量平衡阀，是一种直观简便的流量调节控制装置，管网中应用自力式流量平衡阀可直接根据设计来设定流量，阀门可在水作用下，自动消除管线的剩余压头及压力波动所引起的流量偏差，无论系统压力怎样变化均保持设定流量不变，该阀这些功能使管网流量调节一次完成，把调网工作变为简单的流量分配，有效的解决管网的水力失调。

自力式流量平衡阀主要应用于：集中供热（冷）等水系统中，使管网流量按需分配，消除水系统水力失调，解决冷热不均问题，可节能、节电15%-20%。

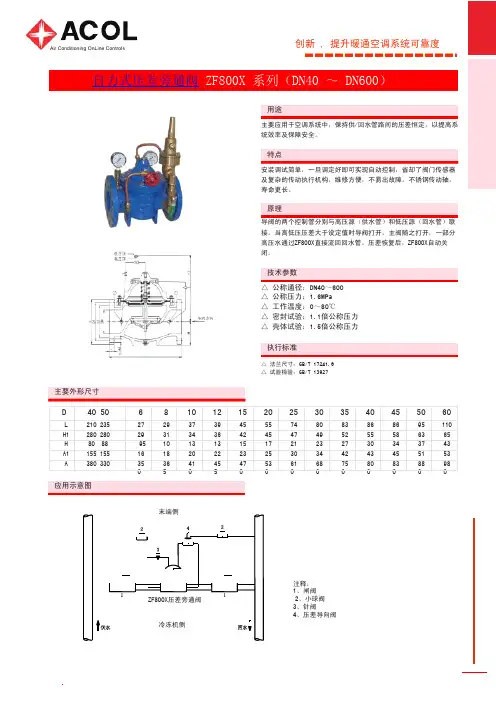

自力式压差旁通阀的功能原理自力式压差旁通阀是一种常用于给水、暖通、空调等系统中的流量调节装置，其主要作用是控制管道中的流量和压力。

它含有一个特殊的结构，能够自动调节阀门的开度，以维持管路中不同位置的稳定流量和压力。

基本原理自力式压差旁通阀的控制原理是基于负反馈控制系统，采用了一个特殊的平衡调节结构，使其能够不依赖外部动力，自主控制流量和压力。

在管道中，当流速、密度、粘度、径向压力分别改变的时候，自力式压差旁通阀能够自动地改变其开度，以使管道中的流量和压力保持不变。

结构组成自力式压差旁通阀由主体、阀芯、平衡弹簧、调节螺母和密封环等组成。

主体由阀体和阀盖两部分组成，内部装有阀芯和平衡弹簧。

调节螺母和密封环用于调节阀芯的开度和保证密封性。

主体上方的孔是用来连接压差仪和环路管道。

工作过程自力式压差旁通阀的工作过程可以分为四个阶段：1.阀门开启当管道中的流量和压力处于正常范围内，阀芯开度最大，此时管道中的流量和压力与压差仪所设定的基准值相同。

此时阀芯受到的力平衡，阀门的开度不再改变。

2.阀门关闭当管道中的流量和压力下降时，压差仪检测到差值，此时压差仪会发出信号，使调节螺母向下转动，阀芯随之向下移动，从而减小管道截面的面积，把管道的流速加快，以保持流量恒定。

3.阀门打开当管道中的流量和压力上升时，压差仪同样检测到差值，此时信号会使调节螺母向上转动，阀芯随之向上移动，增加管道截面的面积，以减少流速，从而保持流量不变。

4.压差仪调整压差仪可以根据不同的工艺要求对管道中的流量和压力进行调整，从而确保管道中流量和压力的稳定。

当流量和压力达到设定值时，阀门的开度将维持在一个稳定状态，从而达到自动控制的效果。

应用场景自力式压差旁通阀广泛应用于给水、暖通、空调等系统中，适用于其它流体介质的控制。

由于其自主调节的特点，在管道中长期使用不易堵塞或漏水，且控制精度高，因此被越来越广泛地应用于各种工业建筑领域。

结论自力式压差旁通阀是一种非常实用的流量控制装置，其采用的自主调节技术，使其广泛地应用于各种领域。
