PDJK系列调功/调压可控硅触发器使用说明书V1.7一、特点：●适用范围广泛：各种电阻丝，红外灯管，硅碳棒、硅钼棒，石墨，变压器等。
●可输入信号：0-20mA、0-5V、4-20mA、1-5V、0-10mA（订货时说明）、0-10V（订货时说明）。
●控制方式多样化：可PID仪表/PLC自动控制，可手动控制，可自动、手动同时控制，不需要切换。
●强大的故障检测及报警保护功能：缺相检测报警、负载开路报警、可控硅击穿检测报警等，继电器输出报 警信号。
报警的同时，自动关断电流输出，保护设备安全。
●智能自动同步功能：连接可控硅触发线时，PDJK6不需要对相序，PDJK3不需要对相序、极性。
●限流保护功能：可设置电流最大值，超过设定值报警。
●智能软启动/软停止功能，电流延迟时间可调。
●功率调节线性化：阻性负载时，输出功率与输入信号成正比。
●供电便捷：220VAC直接供电。
●两路直流稳压电源输出：5V、24V，方便外接变送器、传感器供电。
二、型号说明：1 PDJK系列可控硅触发器包括3个型号：PDJK1、PDJK3、PDJK6命名规则：2 主回路接线图图1.PDJK1系列 -1 图2.PDJK1系列-2图3.PDJK1(L)系列-1 图4.PDJK1(L)系列-2图5.PDJK3系列-1图6.PDJK3系列-2图7.PDJK3系列-3 图8.PDJK3系列-4图9.PDJK6系列-1 图10.PDJK6系列-2图11.PDJK6系列-3图12.PDJK6系列-4注意：1 应用PDJK6时，注意L和G是有方向的，不可接反。
必须严格按照图纸接线。
2 应用PDJK6时，MFC类半控模块在主回路中，接电源端与接负载端是有方向的，不可接反，必须严格按照图纸接线。
3 PDJK 系列可控硅触发器型号如表1所示： 表1：PDJK 系列可控硅触发器型号列表型号 适用负载 负载接线方式 控制方式 尺寸（L*W*H）外观 安装PDJK1 单相，阻性 单相自动、手动，不需切换120*80*31带外壳导轨PDJK1(L) 单相，感性PDJK3 三相，阻性 星型（带零线） PDJK3(L) 三相，感性PDJK6 三相，阻性 三角型，星型（不带零线）PDJK6(L)三相，感性 **说明：1 产品默认输入信号为：4-20ma,0-20ma,1-5v,0-5v。
JK01-C单相可控硅触发板使用说明书JK01—C单相可控硅触发器(闭环)使用说明书一．产品简介：本控制器适用于单相220V和两相380V的全波、半波、单相半控桥式整流电路和普通可控硅反并联的单相交流调压电路．触发输出为宽脉冲列，移相范围为0～180o．设有工作电源变压器和隔离脉冲变压器．本控制器结构紧凑，工作指示明晰，接线简单，使用方便，工作可靠．二．产品用途：该控制器适应性强，适用于感性、阻性、容性等各类不同性质的负载.广泛应用于交直流调压、电机调速、电加热炉、电镀电解电源、充电电源、电磁铁、水处理设备、硅碳棒生产、真空设备、变压器调压、电焊机调压等场合．三．技术参数：z工作条件：环境温度：-10— 40o相对湿度：≤85%电源：单相交流220Vac±10%或380Vac±10% 50Hz外型尺寸：184*90mm 安装尺寸：175*82mm 重量：600gz控制信号:自动控制时为DC 4-20mA 、DC 0-5V或DC 0-10V 手动控制时为外接给定多圈电位器（3.3K/2W）z反馈信号:DC 0-6V 或DC 0-20mA,如需75mV反馈订货时请说明z触发输出：宽脉冲列；脉冲宽度>90°；移相范围为0-180o ;脉冲电流峰值：≥500mA；脉冲电压峰值≥13V四.功能介绍：1.软启动功能：开机时，负载两端的电压逐渐达到设定值，避免了启动瞬间大电流对可控硅及负载冲击所造成的损害.利用此功能可开发实用的单相电机软起动器.2.恒流/恒压功能:当电网波动或其他原因造成成输出电压/电流不稳定时，使用恒压/恒流负反馈系统能够有效克服以上原因所造成的输出电压/电流的不稳定.恒流恒压功能二者只能选一种.3.过载保护功能：当设备发生过载时，过载自动封锁系统将自动迅速封锁触发脉冲，使可控硅输出迅速为零。
过载信号为DC 0～6V或DC 0～20mA.4.过载复位功能:当过载保护动作后,自锁系统也同时动作.当负载部分的故障解除后,按一下接于第10、11号端子的常闭按钮,封锁打开,控制器即可恢复到正常工作状态.5.继电器输出功能:本触发器的第12、13、14号端子为继电器触点输出,给外部提供一组常开/常闭触点.当过载保护动作后,继电器动作,可对外给出工作状态.________________________________________________________________ ______________________________________________ 广州佳凯电子有限公司地址：广州市寺右新马路83号美景大厦302TEL：020-******** 87371077 FAX：020-********HTTP：//E-mail:****************五.跳线、接线端子及调整电位器说明z跳线说明:J1跳线:如采用恒压或恒流控制时,请把J1跳帽从Z端跳至H端,一般与J2跳线配合使用.J2跳线:如采用恒压或恒流控制时,请把J2跳帽从Z端跳至H端,一般与J1跳线配合使用.J3跳线:如采用DC 0-10V自动控制时,请把J3跳帽从S端跳至O 端,出厂时为S端.z接线端子说明:P1接线端子: 1和2脚接启停开关,闭合为开,断开为停; 3、4、5脚为给定电位器输入端，5脚为输出6Vdc(工作电流≤10mA)电源，3脚为电位器中间抽头，4端为地(自动控制时3和4脚为自动信号输入端,3为正,4为控制地)；6和7脚为恒压/恒流输入端,6为正,7为负; 8、9脚为过载信号输入端8为正，9为地；10、11脚为复位端(常闭)，如需复位时,请断开此二脚,控制器即恢复到正常工作状态.12、13、14脚为继电器输出端子,13脚对12脚常闭,14脚对12脚为常开,12脚为公共端.15、16脚为过载值(直流信号)测试端,16脚为测试口,15脚为测试地.P2接线端子: 为可控硅触发极接线端子.分别接可控硅的门极阴极(具体见接线图).P3接线端子: 控制器对外提供±15VAC的双电源，可以为外接各类传感器提供一个工作电源. z电源接线端子:如主电路是二相380V时,请接A、B脚,如主电路是单相220V时,请接A、N脚.不可接反,否则有可能损坏控制器.z控制器调整电位器功能介绍如下:序号电位器名称功能备注1 W1(203) 调整起控电压.如给定信号为1.5V时可控硅开始有信号输出，若要求给定信号1.7时可控硅才开始有信号输出，则调节W1来实现。
三相可控硅加热控制器工作原理
三相可控硅加热控制器是一种用来控制三相电器电流的电子元件，它广泛应用于许多工业加热和控制系统中。
在本文中，我们将深入探
讨三相可控硅加热控制器的工作原理。
1.三相可控硅介绍
三相可控硅是一种特殊的电子元件，它能够控制三相电压的大小
和波形，从而实现对三相电器电流的控制。
它的主要组成部分包括三
个硅控整流器、一台控制电源和一个控制电路。
2.三相可控硅加热控制器的工作原理
三相可控硅加热控制器的工作原理基于三相可控硅。
在控制器中，三相电源通过主开关被接入三相可控硅，然后再将电源引入加热元件。
加热元件可以是任何类型的加热器或炉子，包括电阻式，电感式，电
弧式和电子束式加热器。
在工作时，控制器会检测三相电压的大小和频率，并在通过控制
电路进行处理后，发送信号到三相可控硅。
控制电路将工作指令发送
到每个可控硅控制端的门极（Gate）终端，这样就能够控制三相可控
硅的导通。
在可控硅导通时，电源就可被通过加热元件来完成电流控制。
3.控制器的应用场景
三相可控硅加热控制器广泛应用于工业加热和控制系统中，包括
铸造，成型，印刷，食品加工，汽车和航空空间等领域。
此外，它还
可以用于各种高压和高电流应用。
总之，三相可控硅加热控制器的工作原理与应用，对工业生产的
控制和节能有着重要的作用。
经过科学的设计和严格的生产控制，能
够帮助企业更高效、稳定地完成工业生产工作。

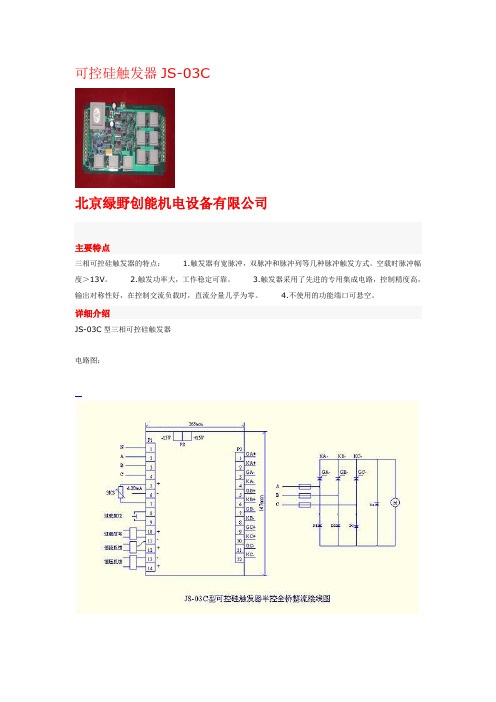

可控硅触发器JS-03C北京绿野创能机电设备有限公司主要特点三相可控硅触发器的特点： 1.触发器有宽脉冲，双脉冲和脉冲列等几种脉冲触发方式。
空载时脉冲幅度＞13V。
2.触发功率大，工作稳定可靠。
3.触发器采用了先进的专用集成电路，控制精度高，输出对称性好，在控制交流负载时，直流分量几乎为零。
4.不使用的功能端口可悬空。
详细介绍JS-03C型三相可控硅触发器电路图：JS-03C型三相可控硅触发器使用说明书JS-03C型三相可控硅触发器适用于感性或阻性等各种不同性质的负载使用。
触发器的触发方式为移相触发方式，移相角度为0-180°。
输出电压稳定平滑，适合调压或调功使用。
负载可接成星形，也可接成角形。
三相可控硅触发器的功能如下：一、软启动功能：在开机时，负载两端的电压从零逐渐达到设定值，避免了开机瞬间大电流对负载和可控硅的冲击伤害。
二、手动/自动调节功能：触发器外接一3K3电位器实现手动调节。
输入直流4-20mA或直流0-5v的标准信号实现自动控制。
也可输入0-10v直流信号实现自动控制。
触发器上设置有5v/10v切换的跳线端子，将跳线端子J3置于相应位置即可。
手动/自动可以在外部自由切换。
三、过载保护功能：触发器设有过载保护输入端，输入信号为直流4-20mA标准信号。
内部采样电阻为300Ω.也可输入0-10v直流电压信号。
过载值的调节靠触发器上电位器W5来完成。
调节过载值测试点的位置为电阻R52的上端管脚，此点对P1的11号端子之间的直流电压值，即为过载保护值。
当过载信号等于此值时，触发器保护动作并自锁，触发脉冲被迅速封锁，使可控硅输出为零。
四、过载复位功能：设备发生过载后，触发器保护并自锁，触发脉冲被封锁。
当过载故障被排除后，按一下接于触发器上的过载复位常闭按钮，常闭断开，自锁被解除，触发器即可正常工作。
也可切断触发器的电源解除自锁。
再次通电后，触发器即可正常工作。
五、恒流反馈功能：使用P1的11（－），12（＋）号端口时，触发器可实现恒流控制。
rkz3可控硅控制器说明书
rkz3可控硅控制器是一种用于控制可控硅的电器设备。
它具有以下特点和功能：
1. 输入电压范围广泛：rkz3可控硅控制器适用于110V至
480V的宽电压范围。
2. 控制方式灵活：rkz3可控硅控制器支持手动和自动两种控制方式。
手动控制通过按钮控制，而自动控制通过外部信号触发。
3. 过载保护功能：当负载电流超过额定值时，rkz3可控硅控制器会自动断开输出电路，以保护负载设备。
4. 调节精度高：rkz3可控硅控制器具有高精度的调节功能，可以精确控制负载电压和电流的大小。
5. 稳定可靠：rkz3可控硅控制器采用先进的控制算法和稳定的电路设计，具有良好的性能和可靠性。
6. 显示直观：rkz3可控硅控制器配备了大屏幕液晶显示屏，可以直观地显示当前的控制参数和工作状态。
7. 安装方便：rkz3可控硅控制器采用标准尺寸和接线方式，安装和连接方便快捷。
总之，rkz3可控硅控制器是一款功能齐全、性能可靠的设备，适用于各种需要控制可控硅的场合。
金科交通JK-C3道路交通信号控制机用户说明书南昌交通科技有限公司目录一、简介 (3)二、功能特点 (3)三、技术参数 (4)四、面板介绍 (4)1、前面板 (4)2、后面板 (5)五、操作方法 (5)1、主要功能的设置 (5)2、运行设置 (6)3、日时段表设置 (6)4、相位表设置 (7)5、时间设置 (8)6、特殊假日设置 (9)7、实例设置 (9)六、其他功能 (12)1、手控和应急面板接口 (12)2、RS485接口 (12)3、网络接口 (13)4、常见故障处理 (13)5、随机配件： (13)一、简介JK-C3是由南昌金科交通科技有限公司开发研制，该系列产品针对各种繁忙路口和复杂的交通流量下的车辆及行人进行通行控制，运用单片机及I2C总线技术进行控制，采用工业级CPU，软硬件看门狗技术使控制仪能在各种恶劣条件下正常工作。
采用全中文液晶调试界面，操作直观、调试便捷。
二、功能特点✧具有过流保护功能。
当外界电网波动引起电压、电流过大或信号输出严重短路故障，超出信号机承受能力时，本机自动断开强电，使本身得到保护，而控制线路继续工作，同时，面板上保护指示灯亮，通知用户查明故障原因。
✧四种运行模式，分别为平日、周六、周日、特殊节假日，每种模式下最多可设置30日时段表，每个日时段表内最多可设置20个时段。
✧可设置64个相位表，每个相位表可设置30步运行方案。
✧信号机停电后继续自动走时，并可保持设定好的数据在十年以内的时间不丢失。
✧信号机具备进行手动和应急控制。
✧信号机有GPS模块，可实现校时和绿波带功能。
✧可设置夜间黄闪、红闪、全红和信号灯全部关闭功能。
✧采用全中文液晶调试界面，操作直观、调试便捷。
含运行参数设置、日时段表设置、相位表设置、时间设置、特殊节假日设置等；面板模拟路口运行，车道及人行道显示。
✧44路输出。
✧可直接以太网接口同上位机通讯、联机操作，包括修改参数、时间、运行模式，联网管理等。
可控硅三相移相触发控制器该控制器配合相应主电路直接可构成三相可控整流电源，不需附加同步变压器和其他电路。
可触发各种规格可控硅，具有软起动和电压（或转速）调节器及闭环环节。
广泛用于直流调速及其他可控直流电源，使用十分简便、可靠。
一、原理图一、应用实例1、三相半控桥式整流，驱动220V直流电机2、三相半控桥式整流，驱动400V直流电机 33、三相零式（半波）整流，驱动220V直流电机三、使用说明请按照相应应用电路接线，仔细检查无误。
A、B、C三相电源要求顺相序！控制器电源电压为~220V，X7必须接A 相相线，X8接零线；控制器电源电压为~380V，X7必须接A相，X8接C相。
A相可控硅的门极必须接V a(X10),同理，B 相接Vb(X11),C相接Vc(X12)，门极引线尽可能短，并避免干扰。
整流变压器联接组别：△/Y-11或Y/11，对于440V 电机采用三相半控桥式整流，或220V电机采用三相零式整流，整流变压器可省去。
三相零式（半波）整流，一般用于功率小于20KW的系统。
外接调压主令电位器RW=2K~10KΩ。
如安装有误，故障现象为起始整流电压值较高，无0值，或整流电压波动大。
调试时应先用假负载（如大功率白炽灯）替代电机电枢，或在电枢回路串联一只电阻器（如电炉），以免发生过流冲击。
RW1可调节起始电压，RW2可调节软起动时间，RW3为反馈调节电位器，可调节最大整流输出电压。
反馈输入电阻R7、R8应根据反馈电压等级调整。
其它：三相全控桥式整流移相触发控制器、单相桥式整流移相触发控制器；多单元变频调速同步控制器。
QQ379930743。
单相、两相和三相可控硅调功器■智能化可控硅调功器■RS485通讯端口■全数字技术■CE认证和cUL认证■诊断功能最新产品系列HB = 加热器断线检测•深蓝色表示为选项3CD3000M系列MULTIDRIVE系列-CD3000E-CD3 00系列Multidrive-1PH - CD3200触发方式电源微处理器输入类型RS485POT 0K 4- 0mA 0- 0V DC SSR*HB Std RS Std AN Std**继电器输出**模拟输出MULTIDRIVE**单周期触发**移相角触发**脉冲群触发**延迟触发反馈电流（I）*功率（V×I）RS485**6 DI* 在CD3 00上选项** 在Multidrive 上提供*Multidrive6DI；4继电器输出；4模拟输出触发方式电源微处理器输入类型RS485POT 0K 4- 0mA 0- 0V DC SSRRS Std AN Std DRIVE M单周期触发移相角触发脉冲群触发延迟触发反馈电压补偿（VC）RS485选项HB CD3000M-1PHCD3000M-2PH触发方式电源微处理器输入类型RS485POT 0K 4- 0mA 0- 0V DC SSRRS Std AN Std DRIVE M脉冲群触发反馈电压补偿（VC）RS485选项HB Multidrive-2PH - CD3000E-2PH触发方式电源微处理器输入类型RS485POT 0K 4- 0mA 0- 0V DC SSRHB Std RS Std AN Std继电器输出模拟输出DRIVE E MULTIDRIVE脉冲群触发反馈功率（V×I）RS4856 DI电压补偿（VC）延迟触发单周期CD3000E 路模拟输出；4路数字输入； 路数字输出； 路继电器输出Multidrive 4路模拟输出；6路数字输入；4路继电器输出电压（V）Multidrive-3PH - CD3000E-3PHCD3000E 路模拟输出；4路数字输入； 路数字输出； 路继电器输出Multidrive4路模拟输出；6路数字输入；4路继电器输出CD3000M-3PH触发方式脉冲群触发反馈微处理器输入类型RS485POT 0K 4- 0mA 0- 0V DC SSR选项HB 电源DRIVE MRS Std AN Std电压补偿（VC）RS485RS485POT 0K 4- 0mA 0- 0V DC SSR电压（V）微处理器输入类型6 DIRS485触发方式电源延迟触发脉冲群触发**移相角触发单周期触发继电器输出模拟输出反馈DRIVE E MULTIDRIVE功率（V×I）电流（I）HB Std RS Std AN Std4带内部电流互感器时，规格为S0H和S3H。
