绿城集团;标准施工工艺工法参考节点

绿城集团标准工程节点做法参考绿城集团标准施工工艺工法参考节点仅供内部参考主编陈银海绿城集团工程质量督导部二一一年二月目录一建筑与结构构造部分二屋面部分三装饰装修部分四硬质景观部分一建筑与结构构造部分一结构施工工艺二地下室防水保温防结露体系做法三墙体及粉刷施工要求一结构施工工艺施工控制节点一节点施工说明由于商品砼坍落度大在进行地下室底板或顶板翻边部位施工时振动棒振捣使砼流座到底板施工人员往往少振或不振捣导致砼不密实因此形成渗漏薄弱点针对大面积车库底板顶板平屋面所有现浇板因商品砼坍落度大而产生的毛孔及收缩裂缝导致结构渗漏水现象节点施工要求针对现浇混凝土要求坍落度达到3-5cm时再进行砼二次振捣确保该处混凝土密实同时重点关注该部位的施工控制砼浇捣时采用二次振捣机械磨平工艺工能控制结构板裂缝及渗漏水缺陷通病注意坍落度小于3㎝时禁止二次振捣绿城房产通[2009]211号文件所有砼现浇板必须采用砼二次振捣工艺保证砼现浇板结构不渗漏各专项防水施工方案包括地下室底板顶板侧墙阳台露台卫生间平屋面空调搁板坡屋面等部位必须上报集团公司相关职能部门评审经审核确认后方可组织施工阳台露台空调搁板外墙大线条上等部位外墙墙体根部必须用素C20砼浇筑翻边高度不低于120mm且不得低于墙外侧地坪装饰完成面坡屋面砼浇捣操作流程1在浇筑前所有阴阳必须用钢筋定位2对所采用商品砼的塌落度须控制3砼浇筑时所有的梁柱采用插入式振动机振捣密实4将斜板上流淌下来的砼铺平待板砼的塌落度达到3cm-5cm时用手提式平板振动机自下往上进行二次振捣5二次振捣后加13水泥砂浆随捣随抹并扫毛确保结构砼具有自防水能力现场表现坡屋面结构板砼浇筑施工时采用水泥砂浆随捣随抹提高了结构板防水能力现场表现同上说明基础距基底持力层边坡距离应不小于 500坡角不大于45度独立基础高低差施工处理节点一独立基础高低差施工处理节点二结构柱脚漏浆处理注若地下室柱钢筋在柱外偏位时可以不弯柱筋将柱尺寸适当加大将柱筋包入砼内结构柱钢筋内偏位处理节点结构柱钢筋柱外偏位处理节点二地下室防水保温防结露体系做法地下室底板侧墙防水参考做法高低跨地下室侧墙防水做法1 第一次底板砼浇筑完成后2 砖胎模完成后进行第二进行第一次防水工次防水工高低跨地下室侧墙防水做法地下室地下室3第二次侧墙及底板砼浇筑完成后形成完整防水体系地下室侧墙穿墙螺杆方案地下室公共部位防结露保温体系敞开式地下室车库做法敞开式地下室车库内侧墙要求采用水泥砂浆粉刷然后面层采用专用无机防霉耐水腻子罩面顶部直接施工专用无机防霉耐水腻子三墙体及粉刷施工要求梁柱与砖墙交接部位用粉刷砂浆找平耐碱玻纤网格布或钢丝网铺贴前墙面先抹一层粉刷砂浆墙体不同材料交接处粉刷做法顶层次顶层的填充墙顶与梁底交接部位必须采用柔性填充材料注1本节点适用于中间一层精装修样板工余尚未开始墙体砌筑2样板房墙体砌筑时应将上层墙体砌筑但不允许封顶以防止上部梁结构受力变形影响样板房的墙体3如果中间结构分次验收时填充墙砌筑分界层也应按此非常规填充墙封顶方案节点工轻质砌块施工节点说明1为控制轻制质砌块墙体体水泥砂浆粉刷层产生空鼓裂缝不用水泥砂浆粉刷直接采用专用腻子或粉刷石膏腻子批面2砌筑墙体垂直度控制在3mm 以内室内轻质砖墙面专用腻子满批时砌筑要求二屋面部分一油毡瓦做法二平板瓦做法三筒瓦做法四坡屋面保温防水集成板体系五平屋面做法六天窗节点做法一油毡瓦做法油毡瓦施工工艺说明1 屋面基层面找平应严格按照规程操作不得出现空鼓起壳等现象找平面宜用铁板压平脊与表面平整度应控制在10㎜以内油毡瓦铺钉前找平层应符合干燥及强度要求2 屋面阴阳角线应保持顺直所有屋面阴阳屋线处均应做成圆弧状并保持平滑3 屋面卷材防水层铺贴应平整牢固无起鼓脱开现象搭接符合规范要求4 屋面防水施工完成后应选用植筋方案将Ф6 ＠1500-2000网点式钢筋植入钢筋砼内要求植入钢筋与防水层交接处密封处理5 油毡瓦屋面与突出屋面部分交接处均应做泛水处理可沿屋面坡度做通长挡水线并在挡水线下做老鹰嘴见图2 油毡瓦屋面与突出屋面管道交接处做法见图36 油毡瓦铺设前应在屋面板面弹线放样如发现檐口与相应线不完全平行则应弹线放样时均匀调整7 油毡瓦铺钉应与基层紧贴瓦面应平整自檐口向上铺设第一层应与檐口平行油毡瓦应用油毡钉固定8 铺设油毡瓦瓦时瓦与瓦之间的搭盖应保证压盖后外露面为油毡瓦有效外露面见图45 9 当采用成品塑料檐沟时油毡瓦宜挑出20㎜-30㎜人字屋面出檐如老虎窗部位部位油毡瓦宜挑出 10㎜见图6710油毡瓦与油毡瓦水平错缝搭盖时错缝搭接水平长度不小于200㎜见图711铺钉油毡瓦第二层应与第一层叠合切槽应向下并指向檐沟第三层油毡瓦部分压在第二层油毡瓦上并保证第二层油毡瓦露出切槽140㎜见图7 第三层油毡瓦及以上部分油毡瓦做法依此类12油毡瓦所有固定用专用油毡钉必须钉平钉牢大面严禁钉帽外露油毡瓦表面每片油毡瓦不应少于 4个油毡钉当屋面坡度大于45度时应适当增加钉数量13坡屋面伸缩缝铺油毡瓦时基层找平时向缝边高出屋面30mm斜面翻边用防水油膏或保温板封堵伸缩缝后粘贴SBS防水卷材伸缩缝处铺油毡瓦瓦见图8二平板瓦做法节点平板瓦施工工艺 1 说明1 施工工序依次为混凝土结构层－找平层－防水层－保温层－钢网混凝土保护层－顺水条－挂瓦条－水泥平板瓦2 屋面基层找平层平整度不超过20mm 工时确保阴与阳檐口与屋拉通线3 基层找平面用铁板压光4 防水层卷材铺贴从下而上竖向工卷材搭接符合设计和规范要求粘结牢固无起鼓或脱开现象5 钢网细石砼保护层与结构混凝土板用钻孔φ6植筋工艺连接植筋钢筋与防水层结合处表面做密封处理φ6植筋横竖向间距为15 ～2米6 保温板与基层面结合可以用胶水掺水泥点粘7 钢丝网细石砼用C20塌落度 6cm随捣随抹光平整度不超过10mm8 顺水条规格40 ×10杉木条间距不大于400挂瓦条规格30 ×30杉木条用水沥青涂刷防腐处理用镀锌钢钉固定在钢丝砼上9 当屋面坡度 35度时挂瓦条宜采用局部膨胀螺栓固定平板瓦施工工艺 2 说明1 施工工序依次为混凝土结构层－找平层－防水层－顺水条嵌套保温板－挂瓦条－水泥平板瓦2 屋面基层找平层平整度不超过1cm 工时确保阴与阳檐口与屋拉通线3 基层找平面用铁板压光4 防水层卷材铺贴从下而上竖向工卷材搭接符合设计和规范要求粘结牢固无起鼓或脱开现象5 顺水条宽30厚度根据保温板厚度确定间距≤400用水沥青涂刷防腐处理6 保温板与基层面结合可以用胶水掺水点粘7 挂瓦条规格30 ×30杉木条用水沥青涂刷防腐处理用镀锌钢钉固定在钢丝砼上8 当屋面坡度 35度时顺水条宜采用局部膨胀螺栓固定阴脊构造节点说明低屋面构造节点防水层上翻高度满足规范要求说明1此图以规格为420X300的拉法基瓦片为例同一坡面瓦片必须统一排版2瓦片外挑宽度在有檐沟时40-50mm无檐沟时70mm屋面瓦片排版工艺阳脊处第一排瓦片节点平板瓦施工工艺 3说明1 工工序依次为混凝土结构层－找平层－防水层－顺水条－挂瓦条－水泥平板瓦2屋面基层找平层平整度不超过1cm 工时确保阴与阳檐口与屋拉通线保证顺直3．基层找平面用铁板压光4．防水层卷材搭接符合设计和规范要求粘结牢固无起鼓或脱开现象5顺水条规格40 ×10杉木条间距为400挂瓦条采用3热镀锌角钢与30 ×30杉木条相结合方式进行挂瓦挂瓦条间距依据屋面瓦排版进行调整杉木条要求采用水沥青涂刷防腐处理6镀锌角钢与结构砼层通过Ф8mm加长膨胀螺栓进行固定保证锚入结构层30间距为≤8003镀锌角钢与30 ×30杉木条采用自攻镀锌螺丝进行固定间距为≤500平板瓦通过水泥钢钉固定在杉木挂瓦条上7当屋面坡度 40度时设计无保温层时要求按此节点施工设计为有保温层时要求对方案进行调整平板瓦挂瓦条40X10顺水条SBS防水层找平层钢筋砼结构层节点1细石砼座浆SBS卷材伸至檐沟内自攻螺丝30X30热镀锌角钢膨胀螺栓固定在结构层节点1板瓦施工工艺三筒瓦做法节点筒瓦施工工艺 1 说明1 工工序依次为混凝土结构层－找平层－防水层－保温层－钢网砼保护层－顺水条－挂瓦条－顺瓦条－筒瓦2 屋面基层找平层平整度不超过1cm 工时确保阴与阳檐口与屋拉通线3 基层找平面用铁板压光4 防水层卷材铺贴从下而上竖向工卷材搭接符合设计和规范要求粘结牢固无起鼓和脱开现象5 钢筋网细石砼保护层与结构混凝土板在防水层完成后用植筋φ6 工艺连接植筋钢筋与防水层结合点表面做密封处理φ6植筋横竖向间距为15-2米6 保温板与基层面结合可以用胶水掺水泥点粘7 钢丝网细石砼用C20塌落度 6cm随捣随抹光平整度不超过10mm8 顺水条规格40 ×10杉木条间距不大于400挂瓦条规格30 ×30杉木条顺瓦条宽度30厚度根据瓦弄净空而定杉木条用水沥青涂刷防腐处理用镀锌钢钉固定在钢砼上9 当屋面坡度 35度时挂瓦条宜采取局部膨胀螺栓固定筒瓦施工工艺筒瓦工工艺 2 说明1 施工工序依次为混凝土结构层－找平层－防水层－顺水条嵌套保温板－挂瓦条－顺瓦条－筒瓦2 屋面基层找平层平整度不超过20mm工时确保阴与阳檐口与屋拉通线3 基层找平面用铁板压光4 防水层卷材铺贴从下而上竖向工卷材搭接符合设计和规范要求粘结牢固无起鼓或脱开现象5 顺水条宽30厚根据保温板厚度确定间距≤400用水沥青涂刷防腐处理6 保温板与基层面结合可以用胶水掺水点粘7 挂瓦条规格30 ×30杉木条用水沥青涂刷防腐处理用镀锌钢钉固定在钢丝砼上8 当屋面坡度 35度时顺水条宜采用局部膨胀螺栓固定筒瓦施工工艺筒瓦工工艺 3 说明1 施工工序依次为砼结构层－找平层－防水层－保温层－钢网混凝土保护层 - 座浆－顺瓦条-筒瓦2 屋面基层找平层平整度不超过20mm 工时确保阴与阳檐口与屋拉通线3 基层找平面用铁板压光4 防水层卷材铺贴从下而上竖向工卷材搭接符合设计和规范要求粘结牢固无起鼓或脱开现象5 钢筋网细石砼保护层与结构砼板用结构胶钻孔植筋φ6 工艺连接植筋钢筋与防水层结合点表面做密封处理φ6植筋横竖向间距为15-2米6 保温板与基层面结合可以用胶水掺水点粘7 钢丝网细石砼用C20塌落度 6cm随捣随抹光平整度不超过10mm8 用116混合砂浆座浆铺瓦注意避免砂浆污染瓦片9 面坡度 35度时不适合本工艺筒瓦施工工艺筒瓦工工艺 4 说明工艺 2 改进1 施工工序依次为混凝土结构层－找平层－408顺水条-防水层－顺水条嵌套保温板－挂瓦条－顺瓦条－筒瓦2 屋面基层找平层平整度不超过20mm 工时确保阴与阳檐口与屋拉通线3 基层找平面用铁板压光4 408mm顺水条间距不大于400mm5 防水层卷材铺贴从下而上竖向工卷材搭接符合设计和规范要求粘结牢固无起鼓或脱开现象6 顺水条宽度30厚度根据保温板厚度确定间距≤400顺水条之间嵌铺保温板顺水条必须用水沥青涂刷防腐处理7 挂瓦条规格30 ×30杉木条顺瓦条宽度30厚度根据瓦弄净空而定杉木条用水沥青涂刷防腐处理8 屋面坡度 35度时顺水条宜采用局部膨胀螺丝固定筒瓦施工工艺筒瓦施工工序说明筒瓦施工的方向从檐口向屋从阳向阴筒瓦屋面内檐沟做法筒瓦阳脊瓦端头做法屋面与墙体交界处筒瓦做法说明筒瓦根据屋面坡度进行预排版弹线切割说明筒瓦根据屋面坡度进行预排版弹线切割四坡屋面保温防水集成板体系施工工艺说明1 工工序依次为混凝土结构层－找平层－PUB F板防水保温集成板－顺水条－挂瓦条－屋面瓦2屋面砼结构层上30厚C20细石砼找平层加13水泥砂浆随捣随抹并采用铁板压光平整度不超过1cm工时阴脊与阳檐口与屋拉通线保证横平顺直3．PUB F板通过专用粘贴砂浆与基层进行满粘粘贴时应用力轻柔均匀挤压轻敲板面并要求及时检查板粘贴平整度超过误差要求的应重新粘贴4 PUB F板材之间留有5 ～8mm的缝隙板缝处理要求在板材粘贴具有一定强度后进行处理要求先用泡沫填缝剂进行填缝泡沫稍高出板面再在上面做一道12㎝胎体增强防水布5 屋面檐口阴阳部位出屋面管道部位坡屋面与墙面交接部位节点处理详见节点图6 顺水条规格40 ×10杉木条间距为400挂瓦条采用30 ×30杉木条挂瓦条间距依据屋面瓦排版进行调整杉木条要求采用水沥青涂刷防腐处理7 当屋面坡度 40度时对屋面保温防水施工专项方案进行评审基层要求屋面砼结构层上30厚C20细石砼找平层加13水泥砂浆随捣随抹并采用铁板压光平整度不超过1cm施工时阴脊与阳脊檐口与屋脊拉通线保证顺直阴脊要求在阴脊部位采用防水卷材进行加强处理卷材宽度50㎝阴脊要求防水卷材施工完成施工要求防水保温集成板粘贴通过专用粘贴砂浆与基层进行满粘粘贴时应用力轻柔均匀挤压轻敲板面并要求及时检查板粘贴平整度不符合要求的应重新粘贴施工要求防水保温集成板单板粘贴完成施工要求防水保温集成板拼缝留有5 ～8mm的缝隙施工要求板缝处理要求在板材粘贴完成具有一强度后进行先用泡沫填缝剂进行填缝泡沫稍高出板面然后采用专用工具进行碾压施工要求防水保温集成板拼缝处采用胎体增强布进行处理宽度为12㎝粘贴剂采用专用防水密封胶施工要求施工完成后大面效果施工要求施工完成后大面效果施工要求屋面檐口部位要求采用卷材进行搭接卷材一侧要求插入防水保温集成板下部搭接不少于15 ㎝另外一侧要求保证伸入成品檐口内侧施工要求屋面阳脊部位防水保温集成板拼缝处采用胎体增强布进行处理宽度为12 ㎝粘贴剂采用专用防水密封胶施工要求出屋面烟道部位采用防水卷材进行加强处理卷材上翻高度符合规范要求施工要求出屋面烟道部位在防水保温集成板铺贴完成后采用胎体增强布进行处理宽度为12 ㎝粘贴剂采用专用防水密封胶面层采用专用防水涂料进行加强施工要求出屋面管道部位要求先采用专用防水涂料进行处理在防水保温集成板铺贴完成后采用胎体增强布进行处理宽度为12㎝粘贴剂采用专用防水密封胶五平屋面做法节点平屋面防水及保温标准工节点本节点适用于上人屋面非上人屋面地下车库顶板有保温屋面无保温屋面1 基层结构砼面要求随捣随抹光2 防水施工前先将基层清理干净涂膜防水厚度一致无起泡起皮翻边高度达到规范要求3 卷材施工前基层阴阳角做成R50圆角达到防水层工要求4 找坡层坡度达到设计要求表面要求加水泥砂浆随捣随压光5 卷材施工与基层粘结牢固无起鼓卷材搭接和翻边高度符合规范要求翻边处上口卷材插入砼保护层或粉刷层内6 出屋面管道及烟气道与屋面交接处作加固处理防水按程序同步施工7 刚性防水工时细石砼压实必须随捣随抹光分仓缝间距不大于45米分设缝宽20mm钢筋断开如有地砖时设置分仓缝可根据地砖模数设置要求分仓缝同地砖缝对齐留设分仓缝处地砖缝宽度同大面一致缝内填油膏或打胶收头8 每道防水层施工必须做好成品保护工作保证每道防水的完好性屋面饰面层40厚C20混凝土内配 4200 200钢筋刚性防水层油毡保护层卷材防水层屋面找坡层随捣随抹铁板压光油毡保护层12-15厚单组份聚氨酯涂膜防水层屋面结构层无保温屋面做法屋面饰面层40厚C20混凝土内配 4200 200钢筋刚性防水层油毡保护层卷材防水层屋面找坡层随捣随抹铁板压光屋面保温层12-15厚单组份聚氨酯涂膜防水层屋面结构层有保温屋面做法铺钉通长钢丝网片屋面饰面层水泥砂浆粉刷40厚C20细石砼内配 4200200钢筋刚性防水层油毡保护层卷材防水层屋面找坡层随捣随抹铁板压光屋面保温层12-15厚单组份聚氨酯涂膜防水层屋面结构层附加卷材上端嵌入墙体下端与上翻卷材搭接卷材上翻高度符合规范要求250宽自粘卷材保护层分仓缝油膏嵌实刚性防水屋面与墙体交接处理节点屋面饰面层40厚C20混凝土内配 4200200钢筋刚性防水层油毡保护层卷材防水层屋面找坡层随捣随抹铁板压光屋面保温层卷材防水层12-15厚单组份聚氨酯涂膜防水层屋面天沟找平层屋面结构层250宽双面自粘卷材保护层12-15厚单组份聚氨酯涂膜防水层分仓缝油膏嵌实屋面天沟结构层刚性防水屋面分仓缝天沟处理节点出屋面管道防水施工节点方案说明1此方案适用于做内保温的平屋面露台阳台2施工时挤塑板先插好U型16号铁丝再平铺于支好的模板上3混凝土浇捣前要对固定挤塑板的16号铁丝进行检查保证铁丝能锚固于混凝土中屋面露台板内保温做法参考节点六天窗节点做法别墅地下室天窗防水施工节点剖面三装饰装修部分一面砖做法二干挂石材做法三外墙干挂石材钢架连接体系四湿贴石材做法五湿贴文化石乱贴石做法六门窗与腰线部位七阳台露台部位八精装修施工相关节点九其它节点一面砖做法外墙仿清水墙面砖节点施工工艺说明1 外墙面用13水泥砂浆粉刷次成活粉刷层厚度≥15mm以提高墙身自防水能力2 外墙面砖根据设计要求按照规格品种颜色及比例等进行搭配用水泥砂浆或专用粘贴剂粘贴砖缝一般为8 ～10mm 宜为9mm3 贴外墙面砖前应提早一天将墙体粉刷及面砖浇水湿润勾缝的深度宜凹进2 ～3mm禁止在雨天或墙面过湿时进行勾缝以免今后泛碱流白浆现象勾缝。

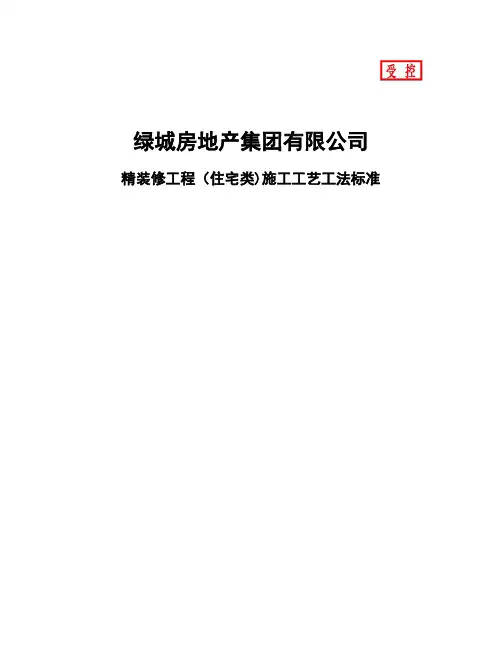

绿城房地产集团有限公司精装修工程（住宅类)施工工艺工法标准绿城房地产集团精装修管理部二〇〇七年七月目录第一节、地面装饰类。

.。

.。

....。

.。

......。

.。

.。

.。

..。

.。

.。

.。

.. 3一、地面铺石材。

..。

.。

..。

.。

..。

..。

.。

.。

.。

.。

......。

..。

..3二、复合地板地面.....。

..。

.。

....。

..。

.......。

...。

...。

.。

.。

5三、地面铺瓷砖..。

....。

...。

..。

...。

.。

..。

...。

...。

.。

..。

.。

...。

8四、地面铺地毯..。

.。

....。

.。

.。

.。

.。

..。

.。

.....。

..。

.。

..11五、木制踢脚安装..。

..。

..。

..。

.。

....。

. 。

..。

..。

...。

...。

...。

.13六、地面铺地毯（块毯） .。

..。

...。

.。

..。

..。

.。

...。

.。

..。

.。

14七、塑料地板(PVC地板）的施工。

...。

.。

..。

.。

.。

..。

...。

..。

.15第二节、墙面工程.。

.。

.。

..。

...。

....。

...。

.。

.。

..。

..。

. .。

....。

20一、石材湿贴施工。

.。

..。

.。

.。

.。

.。

..。

..。

...。

..。

..。

.。

.。

.。

20二、墙面干挂石材。

...。

.。

..。

..。

.。

..。

...。

..。

.....。

...。

....。

23三、马赛克饰面.。

..。

...。

.......。

..。

.....。

..。

.。

....。

.27四、墙面柱面贴瓷砖。

...。

..。

...。

.。

.。

...。

..。

.。

......。

.。

.....。

.。

.31五、木装饰墙身饰面..。

.。

..。

...。

.。

.。

.。

.。

.。

.。

...。

.。

..。

34六、墙面抹灰工程施工工艺。

.。

.。

.。

.。

...。

........。

.。

..。

..37七、木材表面清油油漆涂饰。

.。

..。

.。

..。

.。

......。

.。

.。

(45)八、混凝土及抹灰面刷乳胶漆。
