虹吸式屋面雨水排水系统施工工法编制单位：中建七局三公司虹吸式屋面雨水排水系统以其泄流量大、管材少、节约建筑空间和地面开挖少等优点得到越来越广泛地应用。
1特点1.1虹吸式雨水斗采用机械固定方式，能确保雨水斗与屋面连接密封，具有优异的抗腐蚀性能，且无需作防锈处理。
1.2管道排水可实现满管流，排水畅通，节省雨水斗、立管、横管和雨水检查井等；节约建筑空间，使建筑外形美观。
1.3机械强度高，施工简便。
2适用范围本工法适用于工业与民用建筑的屋面雨水排水系统。
3工艺原理虹吸式屋面雨水排水系统依靠虹吸式雨水斗在天沟水深达到一定深度时实现气水分离, 使整个管道呈现满流，在雨水连续流过雨水悬吊管转入雨水立管跌落时，产生最大负压而形成抽吸作用，从而进入虹吸状态, 实现迅速、高效的排水功能。
该系统由虹吸式雨水斗、管材（悬吊管、立管、排出管）、管件、固定件组成.施工前准备支架制作、安装屋面雨水斗安装管道安装（悬吊管、立管安装）埋地管安装系统灌水、通水试验4施工步骤5 施工要点5.1.施工准备：审查图纸，在管道穿过楼板和剪力墙处预留孔洞，在屋面结构施工时，配合土建预留符合雨水斗安装孔洞或直接将雨水斗座连同保护螺丝预埋在屋面混凝土中，预埋时应留出屋面找平层厚度。
5.2支架制作安装：①管道安装时应设置固定件，固定件必须能够承受满流管道的重量及高速水流所产生的冲击力。
对HDPE管道系统，固定件还应吸收管道热胀冷缩时产生的轴向应力。
②固定件应根据各种管材要求设置，位置准确，埋设平整，与管道接触紧密，不得损伤管道表面。
③固定件宜采用与虹吸式屋面雨水排放系统配套的专用管道固定系统，且应镀锌。
④管道支吊架固定在承重结构上，位置正确，埋设牢固。
⑤钢管支、吊架间距：横管不大于表1的要求，立管≤3m。
当层高≤4m时，立管可安装1个支架。
钢管沟槽式接口、铸铁管机械接口的支、吊架位置应靠近接口，但不得影响接口的拆装。
⑥铸铁管支吊架间距：横架不大于2m，立管不大于3m。
虹吸式雨水系统施工工法
一、引言
随着全球气候变化以及城市化进程的加速，雨水管理和利用成为了当下重要的议题之一。
虹吸式雨水系统是一种高效、可持续的雨水收集和利用方法，广泛应用于建筑物和市政工程中。
本文将介绍虹吸式雨水系统的施工工法，包括选材、设计与布置、施工流程等方面的内容。
二、选材
在虹吸式雨水系统的选材过程中，需要考虑材料的耐候性、防腐性和耐久性等因素。
1. 雨水收集管道：选用具有高强度和耐腐蚀性的材料，如塑料管道或镀锌钢管，以确保长期使用不发生泄漏或污染。
2. 雨水处理装置：常见的虹吸式雨水系统中常使用沉砂池、沉沙箱、滤料箱等装置来处理雨水。
这些装置应选用耐腐蚀、耐磨损的材料，如聚氯乙烯、玻璃钢等。
3. 雨水储存容器：储存容器应选用耐候性好、不易泄漏的材料，常见的选材有聚乙烯、水泥等。
此外，储存容器的容积需根据实际
需求进行合理设计。
三、设计与布置
在虹吸式雨水系统的设计与布置过程中，需要考虑以下几个关
键要素：
1. 收集面积：根据建筑物或场地的面积确定雨水收集的具体范围。
一般来说，收集面积越大，收集到的雨水量越多。
2. 设计流量：根据地区的降水量、雨水利用需求以及系统的处
理能力，确定虹吸式雨水系统的设计流量。
一般来说，设计流量应
满足日常用水需求的70%以上。
3. 水质要求：根据雨水利用的具体用途，确定虹吸式雨水系统
对水质的要求，例如是否需要进行进一步的过滤或消毒处理。
4. 虹吸点设置：在设计中布置合适的虹吸点，以确保雨水能够
顺利进入虹吸式雨水系统，并排除空气阻力。
四、施工流程。
第1篇一、工程概况1. 工程名称：某住宅小区虹吸式雨水斗施工工程2. 工程地点：某住宅小区3. 工程规模：本工程共需施工虹吸式雨水斗1000套4. 工程周期：60天二、施工准备1. 施工人员：本工程由具备相关资质的施工队伍负责，施工人员需具备丰富的虹吸式雨水斗施工经验。
2. 施工材料：本工程所需材料包括虹吸式雨水斗、雨水管、连接管、检查井、排水管道等，材料需符合国家标准，并由专业供应商提供。
3. 施工设备：本工程所需设备包括切割机、电焊机、钻机、水平仪、卷尺等，设备需保证完好、性能稳定。
4. 施工图纸：根据设计图纸，结合现场实际情况，编制详细的施工方案。
三、施工工艺1. 施工流程（1）现场勘查：对施工现场进行勘查，了解地形、地貌、地下管线等情况。
（2）材料准备：根据施工图纸，准备所需材料、设备。
（3）施工放样：根据设计图纸，进行施工放样，确定虹吸式雨水斗的位置。
（4）基础处理：对基础进行处理，确保基础平整、坚实。
（5）虹吸式雨水斗安装：按照设计要求，安装虹吸式雨水斗。
（6）管道连接：将虹吸式雨水斗与雨水管、连接管等进行连接。
（7）检查井施工：按照设计要求，施工检查井。
（8）排水管道施工：按照设计要求，施工排水管道。
（9）质量检查：对施工质量进行检查，确保符合国家标准。
（10）竣工验收：完成施工后，进行竣工验收。
2. 施工要点（1）施工放样：根据设计图纸，结合现场实际情况，进行施工放样，确保虹吸式雨水斗的位置准确。
（2）基础处理：对基础进行处理，确保基础平整、坚实，避免因基础问题导致虹吸式雨水斗安装不牢固。
（3）虹吸式雨水斗安装：按照设计要求，安装虹吸式雨水斗，确保安装牢固、水平。
（4）管道连接：将虹吸式雨水斗与雨水管、连接管等进行连接，确保连接牢固、密封。
（5）检查井施工：按照设计要求，施工检查井，确保检查井位置准确、尺寸符合要求。
（6）排水管道施工：按照设计要求，施工排水管道，确保管道畅通、无渗漏。

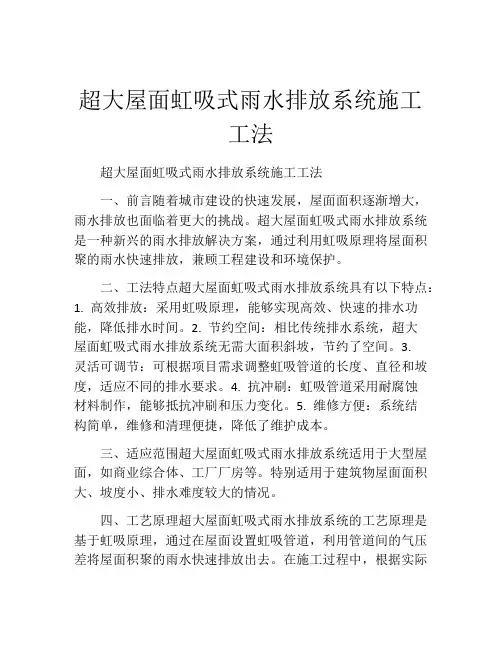

超大屋面虹吸式雨水排放系统施工工法超大屋面虹吸式雨水排放系统施工工法一、前言随着城市建设的快速发展，屋面面积逐渐增大，雨水排放也面临着更大的挑战。
超大屋面虹吸式雨水排放系统是一种新兴的雨水排放解决方案，通过利用虹吸原理将屋面积聚的雨水快速排放，兼顾工程建设和环境保护。
二、工法特点超大屋面虹吸式雨水排放系统具有以下特点：1. 高效排放：采用虹吸原理，能够实现高效、快速的排水功能，降低排水时间。
2. 节约空间：相比传统排水系统，超大屋面虹吸式雨水排放系统无需大面积斜坡，节约了空间。
3.灵活可调节：可根据项目需求调整虹吸管道的长度、直径和坡度，适应不同的排水要求。
4. 抗冲刷：虹吸管道采用耐腐蚀材料制作，能够抵抗冲刷和压力变化。
5. 维修方便：系统结构简单，维修和清理便捷，降低了维护成本。
三、适应范围超大屋面虹吸式雨水排放系统适用于大型屋面，如商业综合体、工厂厂房等。
特别适用于建筑物屋面面积大、坡度小、排水难度较大的情况。
四、工艺原理超大屋面虹吸式雨水排放系统的工艺原理是基于虹吸原理，通过在屋面设置虹吸管道，利用管道间的气压差将屋面积聚的雨水快速排放出去。
在施工过程中，根据实际工程条件和需求，我们采取多种技术措施来保证系统的稳定运行，如设置气密阀门、调整虹吸管坡度、选择合适的材料等。
五、施工工艺施工工艺主要包括以下几个阶段：1. 前期准备：调查勘测场地情况，了解屋面面积和排水需求，制定施工方案。
2. 虹吸管道制作：根据设计要求制作虹吸管道，包括管道长度、直径和坡度的调整。
3. 管道安装：将虹吸管道与屋面排水系统相连接，并进行密封处理，确保系统的完整性。
4. 系统调试：进行系统的压力测试和功能测试，确保系统能够正常运行。
5. 整体验收：对施工工艺进行综合验收，包括排水效果、施工质量等方面的评估。
六、劳动组织根据施工工艺的特点和工期要求，合理组织劳动力，确保施工进度和质量。
一般需要包括项目经理、技术人员、施工人员等。

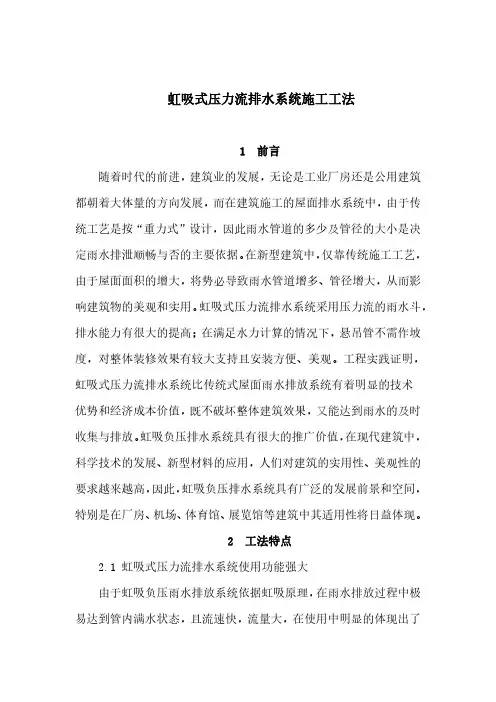

虹吸式压力流排水系统施工工法1前言随着时代的前进，建筑业的发展，无论是工业厂房还是公用建筑都朝着大体量的方向发展，而在建筑施工的屋面排水系统中，由于传统工艺是按“重力式”设计，因此雨水管道的多少及管径的大小是决定雨水排泄顺畅与否的主要依据。
在新型建筑中，仅靠传统施工工艺，由于屋面面积的增大，将势必导致雨水管道增多、管径增大，从而影响建筑物的美观和实用。
虹吸式压力流排水系统采用压力流的雨水斗，排水能力有很大的提高；在满足水力计算的情况下，悬吊管不需作坡度，对整体装修效果有较大支持且安装方便、美观。
工程实践证明，虹吸式压力流排水系统比传统式屋面雨水排放系统有着明显的技术优势和经济成本价值，既不破坏整体建筑效果，又能达到雨水的及时收集与排放。
虹吸负压排水系统具有很大的推广价值，在现代建筑中，科学技术的发展、新型材料的应用，人们对建筑的实用性、美观性的要求越来越高，因此，虹吸负压排水系统具有广泛的发展前景和空间，特别是在厂房、机场、体育馆、展览馆等建筑中其适用性将日益体现。
2工法特点2.1虹吸式压力流排水系统使用功能强大由于虹吸负压雨水排放系统依据虹吸原理，在雨水排放过程中极易达到管内满水状态，且流速快，流量大，在使用中明显的体现出了屋面排水能力强的特点。
虹吸雨水管道的理论流量，在设计阶段参考了该地区的年均降水量与数十年来的最大降雨量，尤其是当雨季来临时，雨水量的突然增大更有利于虹吸现象的形成。
换言之，就是当屋面的雨水累积量越大，其排放的速度就越快，这一难能可贵的特点在普通的重力排放系统中是根本无法实现的。
2.2较传统重力流具有先进性和新颖性虹吸式压力流排水系统采用HDPE（高密度聚乙烯）管，这种管材能承受较大的冲击力，且不会因弯曲而破裂、折断，还具有耐腐蚀性，其抗极端温度范围也大，一般在-30℃～100℃，同时管材的自身重量轻，施工方便，可使安装工效大大提高。
因此，在与传统的屋面重力流排水系统相比较，虹吸排水系统具有的优点：1、适用于各种类型、各种用途的建筑物（平屋顶建筑同样适用）；2、由于虹吸排水系统在产生虹吸作用时，管道内呈满水状态，且系统的水流流速很高，故其泄流量较之重力排水系统大大提高；3、降低了排水管道的管径及管道与配件的使用量；4、由于重力排水系统悬吊水平管道需要有坡度，这样其他管道、设备安装标高随之降低，安装空间减小，而虹吸排水系统的管道本身就少，加之其无需敷设坡度，进而节约了安装空间；5、系统所需的施工量减少；3适用范围本工法适用于公用建筑、民用建筑及各类工业厂房等建筑物的屋面雨水排放系统以及生活污水、生产废水等的排放，对屋面及管道的坡度没有过于严格的要求。
虹吸式雨水排水系统施工工法胜利油田胜利工程建设（集团）有限责任公司2011年12月20日目录1前言 (2)2特点 (2)3适用范围 (3)4工艺原理 (3)5工艺流程及操作要点 (3)5．1 工艺流程 (3)5．2 操作要点 (3)6材料与设备 (9)6.1 材料要求 (9)6.2 机具设备 (11)7质量控制 (11)7.1 质量目标 (11)7.2 质量要求 (11)7.3 质量管理措施 (13)8安全措施 (13)9环保措施 (13)10效益分析 (14)11应用实例 (14)虹吸式雨水排水系统施工工法1前言随着建筑业的发展，无论是公共建筑还是工业厂房都朝着‘超高度’、‘大面积’、‘高难度’的方向发展，而在建筑雨水系统中，传统工艺是按重力式设计的，因此雨水管道的多少及管径的大小是决定雨水排泄是否顺敞的主要条件。
在现代建筑中，由于建筑面积的增加，仅靠传统工艺，势必导致雨水管道增多，管径增大，从而影响建筑物的美观和实用。
因此，传统的重力式雨排系统已越来越不适应现代建筑的要求，虹吸式雨水排水系统利用虹吸的原理进行雨水的排放，拥有布点灵活、排水速度快等特点，使立管数量减少、管径减小，这些特性使其越来越多的应用在现代建筑中。
2特点虹吸式雨水排水系统，通过专用的雨水斗和管道系统将雨水充分汇集到排水管中，排水管中的空气被完全排空，雨水自由下落时管道内产生负压，使雨水的下落达到最大的流速和流量。
这样不仅解决了一些传统重力式雨水系统无法做到的设计难点，而且在节省管材和施工量上，有着传统重力流无法比拟的优点。
雨水的集中排放也为收集利用雨水资源创造了有利的条件。
在建筑工程中使用虹吸式雨排系统的优势在于：1）雨水斗在屋面上布点灵活，更能适应现代建筑的艺术造型，很容易满足不规则屋面的雨水排放。
2）单斗排量大，屋面开孔少，减少屋面漏水几率，减轻屋面防水压力。
3）落水管的数量少、直径小，满足了现代建筑的美观要求以及大型标志性建筑、各种大跨度屋面及高层建筑群楼的雨水排放。
虹吸式屋面雨水排水系统施工工法虹吸式屋面雨水排水系统施工工法一、前言随着城市化进程的加快，屋面雨水排水成为城市建设中的重要问题。
传统的屋面排水系统存在排水能力不足、易堵塞、维护困难等问题。
虹吸式屋面雨水排水系统作为一种新型的排水系统，具有排水能力强、阻力小、维护简便等优势。
本文将介绍虹吸式屋面雨水排水系统的施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。
二、工法特点虹吸式屋面雨水排水系统具有以下几个特点：1）排水能力强：采用虹吸原理，排水速度快，能够有效排除大量雨水。
2）阻力小：采用管道梯级布置和设计合理的截面形状，减小了水流的阻力，提高了排水效率。
3）维护简便：系统中不需要安装机械设备，减少了维护和修理的难度。
4）节约成本：系统采用模块化设计，减少了施工工艺和工期，降低了施工成本。
三、适应范围虹吸式屋面雨水排水系统适用于各种类型的屋面，包括商业建筑、住宅建筑、工业建筑等。
无论是平屋面还是斜屋面，都可以采用虹吸式排水系统。
四、工艺原理虹吸式屋面雨水排水系统的工艺原理基于虹吸原理和自然重力，通过管道和吸水井的组合，实现快速排水。
施工工法与实际工程之间的联系在于通过合理的布置管道和吸水井的位置、截面设计和管道连接方式，实现雨水顺利排出。
五、施工工艺虹吸式屋面雨水排水系统的施工工艺分为以下几个阶段：1）设计阶段：根据实际需求和建筑结构，确定虹吸式排水系统的布局和设计参数。
2）施工准备：清理屋面、准备施工材料和机具设备。
3）布置管道和井盖：按照设计要求，铺设管道和安装井盖。
4）连接管道：采用密封连接或焊接方式连接管道。
5）安装吸水井：根据设计要求，安装吸水井，确保井底与管道相连接。
6）检验系统：进行系统测试，确保排水顺畅。
7）收尾工作：清理施工现场，进行维修保养。
六、劳动组织虹吸式屋面雨水排水系统的施工涉及到多个工种，包括项目经理、施工队长、水工、电工等。
虹吸雨水施工方案虹吸雨水是一种常见的雨水收集和利用的方法，通过利用大气压的原理，将雨水从地面上抽取到储存容器中。
下面是一份虹吸雨水施工方案的详细介绍。
一、施工准备1. 选择合适的收集点：选取地势较低的区域作为收集点，确保雨水能够自然流入集水设备。
2. 清除阻碍物：清除收集点周围的任何堵塞物，确保水流畅通。
3. 安装滤网：在收集点上方安装滤网，阻止杂物进入集水设备，保证雨水的清洁度。
二、施工步骤1. 安装集水设备：将集水设备（如水桶、管道等）安装在收集点下方的低洼区域，确保其位置稳固且与收集点相连通。
2. 连接排水系统：将集水设备与排水系统连接起来，确保虹吸效果的正常运作。
3. 安装排水管道：安装排水管道，确保雨水能够顺利流入储存容器中。
4. 安装水泵：在排水管道上安装水泵，增加虹吸雨水的抽取效率，确保连续供水。
5. 安装储存容器：选择适当大小和材质的储存容器（如水池、水箱等），将其安装在合适的位置上，确保能够储存足够的雨水。
6. 连接灌溉系统：将储存容器与灌溉系统连接起来，确保虹吸雨水能够用于植物的浇灌或其他用途。
7. 进行试运行：在安装完成后，进行系统的试运行，确保虹吸雨水的正常抽取和储存。
三、施工注意事项1. 确保施工过程中的安全：在施工过程中，应注意安全，防止因施工不慎造成事故。
2. 注意材料的选择：选择质量可靠的材料进行施工，确保系统的长期稳定运行。
3. 防止堵塞：定期清洁收集点和排水系统，防止杂物堵塞排水管道。
4. 定期维护：定期对虹吸雨水系统进行维护和检查，确保其正常运行。
5. 合理利用雨水：在使用虹吸雨水时，应适度控制用水量，合理利用雨水资源。
四、施工效果评估1. 虹吸效果：通过监测虹吸雨水系统的抽取效果，评估其抽取雨水的能力。
2. 储存效果：通过监测储存容器中的雨水量，评估虹吸雨水系统的储存效果。
3. 利用效果：通过测量虹吸雨水系统供给的水量和使用的水量，评估其利用效果。
通过以上方案，可以有效地利用雨水资源，减少对自来水的依赖，实现资源的可持续利用。
虹吸雨水排水系统施工工艺方案1.方案设计：在进行虹吸雨水排水系统的施工之前，需要进行详细的方案设计。
设计师需要调查并了解深度、长度和宽度等参数，并确定虹吸管的位置和布局。
在设计过程中，还需要考虑虹吸管周围的土壤条件、地形和地下管道等因素。
2.材料准备：施工前需要准备必要的材料，如塑料、纤维等材料的管道，以及连接件、支撑件和密封材料等。
这些材料必须符合工程设计要求，并进行质量检查。
3.挖掘：根据设计要求，需要进行地表的挖掘工作。
挖掘的深度和长度应保证虹吸管有足够的空间安装和运行。
4.安装虹吸管：完成挖掘后，将虹吸管放置在预先确定的位置，并注意调整和校准其坡度和水平度。
虹吸管要与周围土壤和地下管道紧密连接，并使用密封材料进行密封。
5.安装连接件和支撑件：安装连接件和支撑件是为了确保虹吸管的正常使用。
连接件用于连接虹吸管与其他组件，如雨水口、检修孔等。
支撑件用于固定和支撑虹吸管，以防止其变形和破裂。
6.施工测试：完成虹吸管的安装后，需要进行施工测试，以确认虹吸管的运行是否正常。
测试方法可以采用注水测试或水压测试等，通过检测虹吸管的水流速度和排水能力，来验证其性能是否符合设计要求。
7.填埋和回填：在虹吸管安装和施工测试完成后，需要进行填埋和回填工作。
填埋土壤应具有一定的强度和稳定性，并注意土壤的均匀分布和紧实度。
8.收尾工作：完成填埋和回填后，进行相关工作的清理和整理。
包括清除施工现场的杂物和垃圾，修复和恢复地表的平整和路面的平整。
总结：虹吸雨水排水系统的施工工艺需要严格按照设计要求和规范进行，包括方案设计、材料准备、挖掘、安装虹吸管、安装连接件和支撑件、施工测试、填埋和回填、收尾工作等步骤。
只有确保每个环节的质量和工艺都符合要求，才能保证虹吸雨水排水系统的正常运行和使用。
虹吸雨水系统施工方案虹吸雨水系统是一种将雨水收集、储存和利用的系统，可以有效地节约水资源，降低城市雨水排放的压力，减少洪涝灾害的发生。
为了更好地实施虹吸雨水系统，并能够发挥其最大的效益，以下是一个虹吸雨水系统的施工方案。
1.方案设计在进行施工之前，必须进行系统的设计。
设计虹吸雨水系统应考虑到建筑物的规模、地形地貌、降雨情况等因素。
系统应包括收集、储存和利用三个部分。
收集部分主要是通过屋面排水系统将雨水收集到储水设施中。
储存部分主要是选择合适的水库等储水设施，以便将雨水储存起来。
利用部分主要是将储存的雨水用于景观灌溉、清洗等用途。
2.施工准备在施工开始之前，必须进行相关准备工作。
首先，需要申请相关审批手续，如水资源管理局的批准。
其次，需要进行地质勘察，确定地下结构和土层情况，以便选择合适的储水设施。
最后，需要准备施工材料和设备，如管道、阀门、水泵等。
3.收集系统施工首先，需要安装屋面排水系统，包括天沟、排水管道等。
排水管道应进行严密的连接，以确保雨水能够顺利被收集到储水设施中。
其次，需要安装过滤装置，以去除雨水中的杂质和污染物。
最后，需要安装检查井和泄洪设施，以便对系统进行检查和维护。
4.储存系统施工储存系统主要包括储水设施的选择和安装。
根据实际情况，可以选择地下水库、储水井或塑料水箱等储水设施。
储水设施的选择应综合考虑储水量和空间条件。
施工过程中，需要进行基坑开挖、设备安装和防水处理等工作。
5.利用系统施工利用系统主要是将储存的雨水用于景观灌溉和清洗等用途。
施工过程中，需要根据实际需求，安装合适的配管和喷头。
同时，还需要安装水泵和控制系统，以便有效地利用储存的雨水。
6.施工管理在施工过程中，需要加强施工管理，确保施工质量和安全。
施工单位应按照相关要求，组织施工人员进行安全培训，并配备必要的安全设施。
同时，还需要加强对施工现场的巡查和监督，及时发现和处理问题。
7.施工验收施工完成后，需要进行系统的验收和测试。
虹吸式雨水系统施工工法一、引言随着城市化进程的加快和人们环保意识的提高，雨水资源的开发和利用越来越受到重视。
虹吸式雨水系统是一种有效的雨水收集和利用方式，能够将雨水存储并用于灌溉、冲洗和污水处理等多种用途。
本文将介绍虹吸式雨水系统的施工工法，为相关从业人员提供参考。
二、准备工作1.规划和设计：在施工前，需进行详细的规划和设计工作，确定系统的尺寸、容量和布局等。
考虑到雨水的收集、储存和利用需求，合理安排管网的布局，确定主要设备的位置和选型。
2.施工图纸：制定详细的施工图纸，包括系统的平面布置图、立面图和剖面图等。
确保施工过程中能够按照图纸要求进行施工，提高施工效率。
3.材料采购：根据设计要求，准备好所需的材料和设备。
包括管道、管件、阀门、水泵、过滤器等。
三、施工工艺1.地面准备：选择合适的地面区域进行施工，清理地面上的杂物和障碍物，确保施工场地的整洁。
2.挖掘：按照施工图纸指导，进行挖掘工作。
根据设计要求，挖掘符合规范的深度和宽度的坑槽。
3.管道安装：根据设计要求，将预先准备好的管道和管件进行安装。
注意管道的坡度和连接的严密性。
4.水泵和过滤器安装：根据设计要求，安装水泵和过滤器等设备。
确保设备的稳定性和正常工作。
5.施工维护：在施工过程中，注意对现场的维护和保护。
防止施工材料和设备被损坏或丢失。
6.系统测试：完成施工后，进行系统的测试和调试。
检查系统的水流情况、水泵的工作状态和管道的连接情况等。
四、安全注意事项1.施工现场的安全：在施工现场设置明显的警示标志，保持施工现场的整洁，防止人员和设备的意外伤害。
2.电气安全：在安装和使用电气设备时，严格按照相关规定进行操作，确保电气安全。
3.防火安全：在施工现场遵守相关的防火规定，保持施工现场的整洁，防止火灾事故的发生。
4.个人保护措施：施工人员需佩戴好安全帽、手套等个人防护用品，确保个人安全。
五、施工后的检查及维护1.系统检查：定期对虹吸式雨水系统进行巡检和维护，确保系统的正常运行，避免管道堵塞和设备故障等问题。
大型屋面虹吸负压雨水排放系统施工工法大型屋面虹吸负压雨水排放系统施工工法一、前言大型屋面虹吸负压雨水排放系统是一种创新的雨水排放工法，通过利用虹吸原理将屋面雨水快速、高效地排放出去，解决了传统排水系统在大雨天气下容易积水的问题，提高了排水效率和屋面的安全性。
本文将详细介绍该工法的特点、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析以及工程实例。
二、工法特点大型屋面虹吸负压雨水排放系统具有以下特点：1. 高效排水：系统通过虹吸原理，能够在短时间内将大量雨水排放出去，避免了传统排水系统因管道堵塞而导致的积水问题。
2. 节约空间：相比传统排水系统，虹吸负压系统不需要额外的水泵和水箱，减少了占地面积和施工成本。
3. 抗洪能力强：系统能够在强降雨的情况下快速排水，提高了屋面的抗洪能力和安全性。
4. 操作简便：虹吸负压系统采用自动化控制，操作简便，减少了人工维护和管理成本。
5. 环保节能：系统利用自然资源进行排水，不产生二次污染，并且不消耗额外的能源。
三、适应范围大型屋面虹吸负压雨水排放系统适用于各种大型建筑物，如商业中心、工业厂房、体育场馆等，能够有效解决大面积屋顶排水问题，并提高建筑物的安全性和抗洪能力。
四、工艺原理大型屋面虹吸负压雨水排放系统的工艺原理基于虹吸原理和负压原理。
虹吸原理是利用管道内的液体自身的降低压力而形成的吸附效应，通过差压实现液体的自动转运。
负压原理是通过在真空系统中产生负压，使液体在低压差下流动，提高排水效率。
五、施工工艺施工工艺包括以下几个阶段：设计策划、材料采购、现场布置、管道安装、控制系统安装、测试调试和运行维护。
具体流程如下：1. 设计策划：根据工程需求和实际情况进行系统设计和方案制定。
2. 材料采购：根据设计方案确定所需材料，并进行采购。
3. 现场布置：根据设计图纸，进行施工现场的布置和标志。
4. 管道安装：根据设计要求进行管道的安装和连接，确保密封性和稳定性。
虹吸雨水施工方案引言：随着城市化进程的加速，城市面临着日益严重的水资源短缺问题。
因此，有效利用雨水资源成为解决城市水资源紧缺的一种重要途径。
虹吸雨水施工方案是一种可持续发展的雨水收集和利用系统，可以解决城市排水压力、提供灌溉水源以及改善城市生态环境。
本文将介绍虹吸雨水施工方案的原理、施工步骤和效益。
一、虹吸雨水施工方案的原理虹吸雨水施工方案是利用虹吸原理进行雨水的收集和储存。
其主要原理包括以下几个方面：1.1 虹吸原理：虹吸是一种自然物理现象，利用两个或多个垂直高度不同的容器之间的液体压力差使液体从低处被抽出到高处。
虹吸雨水施工方案利用虹吸原理，通过管道系统将雨水从低处收集到高处的储存容器中。
1.2 下水管道设计：虹吸雨水施工方案需要合理设计下水管道系统，确保雨水能够顺利流入储存容器。
下水管道的设计应考虑雨水的流量和储存容器的大小，并采取合适的管道材料和斜度，保证雨水能够顺利流动。
1.3 水泵系统：为了保证虹吸雨水施工方案的正常运行，需要安装水泵系统。
水泵系统可以提供足够的水压，使虹吸雨水能够顺利进入储存容器。
水泵系统的选型应根据需求量和水泵的功率进行合理选择。
二、虹吸雨水施工方案的施工步骤虹吸雨水施工方案的施工步骤如下：2.1 规划和设计：在施工之前，需要进行规划和设计工作。
规划和设计的内容包括场地选择、下水管道布置、储存容器的选型和布置等。
规划和设计应充分考虑地形、气候条件和雨水资源的利用需求。
2.2 下水管道施工：根据设计要求进行下水管道的施工。
包括挖掘管道沟槽、安装管道、连接管道等工作。
在施工过程中，要确保管道的坡度和连接处的密封性，以保证雨水能够顺利流入储存容器。
2.3 储存容器安装：根据设计要求安装储存容器。
储存容器的选型应根据需求量和场地条件进行选择。
常见的储存容器有地下水库、雨水桶等。
在安装过程中，要保证储存容器的密封性和结构稳定性。
2.4 水泵系统安装：根据设计要求安装水泵系统。
虹吸式雨水系统HDPE水平管道施工工法虹吸式雨水系统HDPE水平管道施工工法一、前言随着城市化进程的不断加快和环境意识的不断提高，雨水收集和利用成为了一个重要的环境保护和节能措施。
而虹吸式雨水系统作为一种高效的雨水收集系统，被广泛应用于城市建设和生活用水领域。
本文将详细介绍虹吸式雨水系统HDPE水平管道的施工工法，旨在为实际工程提供参考和指导。
二、工法特点虹吸式雨水系统HDPE水平管道施工工法具有以下几个特点：1. 施工简便：采用HDPE材料制作水平管道，管道轻便易搬运，且不需要进行复杂的连接工作。
2. 成本低廉：HDPE材料价格相对较低，施工过程中的材料和设备投入较少。
3. 维护方便：HDPE材料具有耐腐蚀性能，不易生锈和积垢，维护工作简单。
三、适应范围虹吸式雨水系统HDPE水平管道适用于城市建设中的大型建筑、住宅区、商业区等场所，以及工业和农业水灌溉用水领域。
四、工艺原理虹吸式雨水系统的工艺原理是利用管道内部的负压和大气压力差，通过虹吸作用将雨水从高处引导到低处。
在施工工法中，需要采取以下技术措施：1. 合理设计虹吸装置的尺寸和高度，确保虹吸作用的有效性。
2. 管道的施工中需保持一定的倾斜度，以确保雨水能够顺利流动。
五、施工工艺1. 管道布置：根据实际场地情况，合理布置虹吸式雨水系统的水平管道路径，确保雨水能够顺利流动。
2. 管道安装：选择HDPE材料制作水平管道，并采用热熔连接或电焊连接方式进行管道的安装。
3. 管道连接：根据实际需要，采用弯头、三通等配件进行管道的连接，以确保管道的顺畅流动。
4. 管道测试：在施工完成后，进行水压试验和泄漏测试，以确保管道的质量和连通性。
六、劳动组织在施工过程中，需要组织一定数量的工人进行管道的安装和连接工作，同时需要配备一定数量的监督人员和质检人员进行质量监控和验收工作。
七、机具设备虹吸式雨水系统HDPE水平管道施工所需的机具设备包括热熔机、电焊机、管道切割机、液压千斤顶等。
虹吸雨水排水系统施工方案施工工艺施工方案：1.工程准备：确定虹吸雨水排水系统的施工范围和施工图纸，调配好所需的材料和设备，组织好施工人员，并制定好施工计划。
2.排水井的建设：根据施工图纸确定排水井的布置位置，然后进行开挖和混凝土浇筑，确保井壁平整、垂直，并与井底保持一定的距离。
排水井应有足够的容积，以容纳虹吸运输的大量雨水，并具有良好的排水性能。
3.管道布置：根据施工图纸确定管道的布置方案，将排水井与需要排水的地方相连接。
管道应采用耐腐蚀、耐压力强的材料，如塑料管道或铸铁管道，以确保系统的可靠性和耐用性。
4.管道安装：根据施工图纸和管道布置方案，进行管道的安装工作。
先安装管道的主干线，然后再分支连接到各个需要排水的地方。
管道的连接应采用密封性能良好的接头，以保证不会出现渗漏和漏水的情况。
5.虹吸装置的安装：根据施工图纸和设计要求，在合适的位置安装虹吸装置，以实现自动排水的功能。
虹吸装置应具有良好的密封性能，并能够自动控制水位，确保雨水能够顺利地被虹吸到排水井中。
6.系统测试：在完成虹吸雨水排水系统的安装后，进行系统的测试和调试，确保系统的可靠性和正常工作。
测试可以通过先注入一定量的水进行试验，检查管道和虹吸装置是否有漏水和堵塞情况，并对发现的问题进行修复和调整。
施工工艺：1.开挖：根据施工图纸确定排水井的位置和尺寸，然后进行开挖工作。
开挖的深度应根据实际情况进行调整，保证排水井的高度与需要排水的地方相连接。
2.混凝土浇筑：在开挖完成后，进行排水井的混凝土浇筑工作。
先在井底铺设一层混凝土来加固地面，然后再进行井壁的混凝土浇筑。
混凝土应充分振捣，确保井壁平整、垂直。
3.管道布置：根据施工图纸确定管道的布置方案，然后进行管道的定位和连接。
管道的铺设应保证坡度适宜，以便水能够顺利地流动。
管道与排水井的连接应采用密封性能良好的接头，以防止漏水和渗漏。
4.管道安装：根据管道布置方案，进行管道的安装工作。
首先安装主干线，然后分支连接到各个需要排水的地方。
虹吸式雨水系统施工工法
虹吸式雨水系统自诞生于欧洲以来，凭借其泄流量大、耗费管材少、节约建筑空间和减少地面开挖等突出优势，在全球范围内得以迅速发展和不断改进。
在中国，随着大跨度、大面积的建筑日趋增多、对建筑空间的要求不断提高，在一些机场和展览馆等建筑上成功地应用后，虹吸雨水系统也得到迅速发展。
1特点
1.1虹吸式雨水斗采用机械固定的方式，能确保雨水斗与屋面连接的密封，具有优异的抗腐蚀性能，安装时无需做防锈处理。
1.2管道排水实现满管流，从而节省材料、节省空间、减少了各专业之间的交叉作业，使建筑外形美观，节约资金。
1.3虹吸式雨水系统机械强度高，施工简单。
而且是有压流，管道不易堵塞。
1.4本工法规定了雨水斗、水平悬吊管、排出管的施工工艺，确保虹吸式雨水系统施工质量符合《建筑给排水与采暖卫生施工质量验收规范》(GB500243-2003)及CECS标准《虹吸式屋面雨水排水系统应用技术规程》的要求。
2适用范围
适用于大面积、大跨度屋面的排水。
3工作原理
虹吸式雨水系统依靠虹吸式的雨水斗在天沟水深达到一定的深度时实现气水分离，利用建筑物的高度和雨水所具有的势能，在雨水连续流经过雨水悬吊管转入雨水立管跌落时形成虹吸作用，并在该处管道内形成最大负压。
从而进入虹吸状态，整个管道呈现满流，实现其迅速、高效的排水功能。
该系统一般由虹吸式雨水斗、管材(悬吊管、立管、排出管)、管件、固定件组成。
4工艺流程及操作要点
4.1施工准备：
认真审查图纸，在管道穿过楼板和剪力墙处预留孔洞。
在屋面结构施工时，配合土建预留符合雨水斗安装孔洞，或直接将雨水斗座连同保护螺丝预埋在屋面混凝土中，预埋时应留出屋面找平层厚度(预留位置应参照土建施工图，根据轴线、标高以及水施图准确定出预留洞口的位置)。
4.2支架制作安装：
对应管材按照规范、设计要求进行支架制作安装，应注意：
(1)管道安装时应设置固定件，固定件必须能够承受满流管道的重量以及高速水流所产生的冲击力。
对于HDPE管道系统，固定件还应吸收管道热胀冷缩时产生的轴向应力。
(2)固定件应根据各种管材要求设置，位置准确，埋设平整，与管道接触紧密，但不得损伤管道表面。
(3)固定件宜采用与虹吸式屋面雨水排放系统配套的专用管道固定系统。
其使用寿命不低于虹吸式屋面雨水排放系统的使用寿命。
(4)管道支吊架应固定在承重结构上，位置正确，埋设牢固。
(5)管道的支、吊架间距及设置要求要满足规范要求。
o
(6)HDPE悬吊管采用方形钢导管进行固定。
方形钢导管的尺寸如表4.2.6的规定。
方形导管沿HDPE悬吊管悬挂在建筑物结构上，HDPE悬吊管则采用导向管卡和锚固管卡连接在方形钢导管上。
方形钢导管尺寸表4.2.6
HDPE管外径方形钢导管尺寸(mmxmm)
DN40~DN200 30x30
DN250~DN315 40X60
(7)HDPE 管悬吊管的固定支架一般设置在横管的始端、末端和三通的两端及支管处；当 HDPE悬吊管管径大于DN250时，每个固定点应采用两个锚固管卡c
(8)HDPE管立管的锚固管卡间距最大为5m，导向管卡间距最大为15倍管外径。
当虹吸式雨水斗的下端与悬吊管的距离大于等于750mm时，在方形钢导管上或悬吊管上，增加两个侧向管卡。
4.3雨水斗安装：
4.3.1基本要求：
4.3.1.1虹吸式雨水斗应设置在屋面或天沟的最低点，每个汇水区域的雨水斗数量不少于2个。
两个雨水斗之问的间距不超过20m。
雨水斗距屋面边缘的距离不小于im，并不大于lOm。
4.3.1.2虹吸式雨水斗与屋面或天沟和管路系统应可靠连接。
4.3.1.3系统接多个虹吸式雨水斗时，雨水斗排水连接管应接在悬吊管上，不得直接接在雨水立管的顶部。
4.3.1.4接入同一悬吊管的虹吸式雨水斗宜在同一屋面标高。
4.3.1.5天沟起点深度应根据屋面的汇水面积、坡度及虹吸式雨水斗的斗前水深确定。
天沟坡度不宜小于0.003。
4.3.1.6要注意雨水斗内不得遗留杂物、充填物或包装材料等，清除流入短管内的密封膏，再安装其他部件，以免堵塞。
4.3.2现浇钢筋混凝土屋面雨水斗安装(如图4_1)：
雨水斗安装在屋面防水施工完成，安装时旋掉保护螺丝，将表面清洗干净，安装上雨水斗配套的螺杆，装上密封胶圈。
雨水斗的进水口高度，要保证天沟内雨水能通过雨水斗排净且雨水斗要水平安装。
屋面铺设柔性防水卷材时，将卷材在螺杆位置处钻孔。
用螺帽将卷材压环，空气挡板、雨水整流栅固定在雨水斗座上。
根据要求，调节好空气挡板上部的调节螺杆，并固定螺杆。
如为混凝土屋面，宜在雨水斗周围铺设lm2(长宽各lm)、厚50mm、直径大于12mm的卵石。
图4.1现浇钢筋混凝土屋面雨水斗安装
4.3.3钢板或不锈钢板天沟(檐沟)内雨水斗安装(如图4.2)：
安装在钢板或不锈钢板天沟(檐沟)内的雨水斗，可采用氩氟焊与天沟(檐沟)焊接连接。
雨水斗与雨水管道连接时，如材质不同，可采用法兰转接或不锈钢卡箍连接。
图4_2钢板或不锈钢板天沟(檐沟)内雨水斗安装
4.4管道安装：
4.4.1基本要求：
4.4.1.1雨水管道应按设计规定的位置安装，悬吊管不设坡度、要水平安装。
4.4.1.2雨水立管上应按设计要求设置检查口，检查口中心距地面1.0m。
当采用高密度聚乙烯(HDPE)管时，检查口的最大设置间距不大于30m。
4.4.1.3雨水横管与立管、立管与排出管的连接弯头采用两个45°弯头或R≥4D的90°弯头。
4.4.1.4雨水管穿过墙壁和楼板按要求设置套管。
4.4.1.5安装过程中，管道及雨水斗的敞开口应采取封堵措施。
4.4.1.6悬吊系统应避免穿越建筑沉降缝伸缩缝。
当因现场情况无法避免时，应根据系统管材的特点，考虑不同管材的挠度，采取相应措施。
4.4-2 HDPE管安装：
4.4.2.1 HDPE管采用热熔对焊连接或电熔套管连接。
4.4.2.2 HDPE管采用管子切割机切割，切口垂直于管中心
在悬吊的HDPE水平管上使用电熔管箍，与固定件配合安装。
4.4.2.3 HDPE管热熔对接连接：将需安装连接的两根PE管材同时放在热熔器夹具上
(夹具可根据所要安装的管径大小更换夹瓦)，每根管材另一端用管支架托起至同一水平面。
用电动旋刀分别将管材端面切平整，确保两管材接触面能充分吻合。
将电加热板升温至210°C，放置两管材端面中间，操作电动液压装置使两端面同时完全与电热板接触加热。
加热达到要求后，抽掉加热板，再次操作液压装置，使已熔融的两管材端面充分对接并锁定液压装置(防止反弹)。
加热时管材卷边厚度、对接时间均要满足材料工艺要求，一般可参照厂家提供的技术参数及规范要求。
4.4.2.4电熔连接：将PE管材完全插入电熔管件内，将专用电熔机两根导线分别接通电熔管件正负两极，接通电源，将预埋在电熔管件内的电热丝加热，使电熔管件与管材接触处材料在加热后熔接成一体。
4.5埋地管安装：
4.5.1由于系统压力较大，排出管宜采用能承压管，并在出户口管道管径加大二级，以便泄压，从而不会冲坏与其连接的雨水井。
4.5.2埋地雨水管的埋没深度应在冰冻线以下，应考虑管线上部的荷载。
4.5.3铸铁管可直接铺设在未经扰动的原土地基上；当不符合要求时，在管沟底部应铺设厚度不小于100mm的砂垫层。
4.5.4 HDPE管铺设在-般土质的管沟内铺一层厚度不小于100ram的砂垫层，在穿入检查井与井壁接触的管端部位涂刷两道粘结剂，并滚上粗砂，然后用水泥砂浆砌入，防止漏水，雨水立管的底部弯管处，应设混凝土支墩或采取牢固的固定措施。
4.6灌水、通水试验：
4.6.1埋地部分管道隐蔽前必须做灌水试验，试验合格后方可隐蔽。
4.6.2雨水斗安装后，必须对屋顶或天沟做灌水试验。
试验时堵住所有雨水斗，向屋顶或天沟灌水。
水位应淹没雨水斗，持续lh，雨水斗周围屋面或天沟应不渗漏，为合格。
4.6.3雨水管道安装后应做灌水试验，灌水高度必须到每个系统上部的雨水斗。
高层建筑灌水可分段进行。
满水15min，水面下降后，再灌满观察5min，液面不降，接口无渗漏为合格。
4.6.4雨水主立管、水平管及干管均应作通水试验，排水应畅通，无堵塞。
5材料
5.1管材：
应采用铸铁管、钢管(镀锌钢管、不锈钢管)及HDPE管材料。
用于同一系统的管材和管件及虹吸式雨水斗的连接短管应采用相同材质，各种管材的验收详材料标准。
5.2雨水斗(如图5_l、5_2)：。
