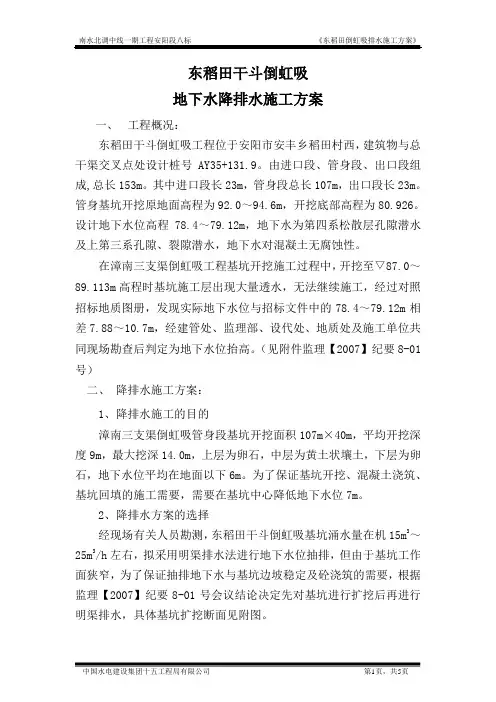

东稻田干斗倒虹吸地下水降排水施工方案一、工程概况：东稻田干斗倒虹吸工程位于安阳市安丰乡稻田村西，建筑物与总干渠交叉点处设计桩号AY35+131.9。

由进口段、管身段、出口段组成,总长153m。

其中进口段长23m，管身段总长107m，出口段长23m。

管身基坑开挖原地面高程为92.0～94.6m，开挖底部高程为80.926。

设计地下水位高程78.4～79.12m，地下水为第四系松散层孔隙潜水及上第三系孔隙、裂隙潜水，地下水对混凝土无腐蚀性。

在漳南三支渠倒虹吸工程基坑开挖施工过程中，开挖至▽87.0～89.113m高程时基坑施工层出现大量透水，无法继续施工，经过对照招标地质图册，发现实际地下水位与招标文件中的78.4～79.12m相差7.88～10.7m，经建管处、监理部、设代处、地质处及施工单位共同现场勘查后判定为地下水位抬高。

（见附件监理【2007】纪要8-01号）二、降排水施工方案：1、降排水施工的目的漳南三支渠倒虹吸管身段基坑开挖面积107m×40m，平均开挖深度9m，最大挖深14.0m，上层为卵石，中层为黄土状壤土，下层为卵石，地下水位平均在地面以下6m。

为了保证基坑开挖、混凝土浇筑、基坑回填的施工需要，需要在基坑中心降低地下水位7m。

2、降排水方案的选择经现场有关人员勘测，东稻田干斗倒虹吸基坑涌水量在机15m3～25m3/h左右，拟采用明渠排水法进行地下水位抽排，但由于基坑工作面狭窄，为了保证抽排地下水与基坑边坡稳定及砼浇筑的需要，根据监理【2007】纪要8-01号会议结论决定先对基坑进行扩挖后再进行明渠排水，具体基坑扩挖断面见附图。

3、水泵的选择根据实际情况配置4台潜水泵（备用2台）进行抽排，其技术参数如下表1-1所示。

潜水泵技术性能 表1-14、排水设计地下潜水渗出后汇至排水盲沟，沿盲沟流向集水井，然后由水泵抽至基坑外部农灌渠内。

说明：1、土方开挖至透水层后，在基坑水平管身段两侧设置2口集水井。

虹吸式排水屋面施工方案编制：审核：审批：陕西省某建筑工程公司陕西某矿区办公楼项目部二00八年元月十日一、工作原理虹吸雨水系统工作原理，利用建筑物的高度做为产生虹吸的动力，在工作时管道内部的压力小于外界大气的压力因此形成局部的真空，从而产生虹吸现象，利用虹作用，该套系统可以在不需要坡度的情况下以惊人的速度排清屋面的积水，该系统广泛的应用在各种形式的建筑物。

它由专用雨水斗，管道及管件，固定装置，专业软件和虹吸专用消能井等部分组成。

二、工作过程通过将局部雨水斗底降低，并且增加挡流片防止空气进入，在很小的屋面积水情况下形成虹吸现象，达到12L/S的排量，斗前局部水深办需33㎜就够了。

此种方式能够加速屋面排水系统虹吸现象的形成，控制并降低屋面积水的高度，形成稳定虹吸雨水状态。

三、虹吸式雨水系统应用的优点1、水平管道无需坡度——节省吊顶空间，无需牺牲层高。

2、管道质量轻，可以预制安装——现场施工量大大减少。

3、管道管径很小——节约公共管道井的空间，能够增加更多的可用面积。

4、不用预留安装空间——不占用建筑内部可用空间。

5、管道具有自洁能力。

6、管材采用可回收性环保材料，支持绿色建筑理念。

7、广泛适用于各种用途，各种屋面的建筑物。

8、更少的雨水斗和立管，一根立管可带10个雨水斗，雨水斗江水面积大。

9、相对重力式雨水系统排水效率更高，屋面的雨水荷载被控制在很小的范围内。

四、施工工艺预制管材——定型安装（如下图所示）安装特点：1、装配快2、更少的紧固点3、系统所有的震动及管道应力均由紧固系统吸收，对建筑结构无任何影响。

4、适合预制5、导向管卡及锚固管卡配合适用。

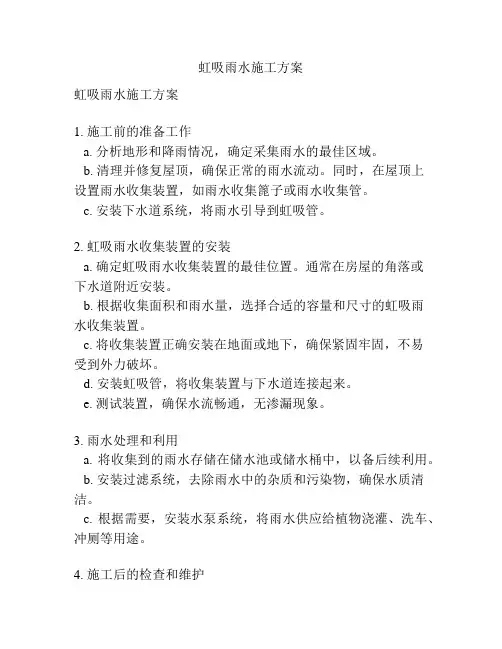

虹吸雨水施工方案虹吸雨水施工方案1. 施工前的准备工作a. 分析地形和降雨情况，确定采集雨水的最佳区域。

b. 清理并修复屋顶，确保正常的雨水流动。

同时，在屋顶上设置雨水收集装置，如雨水收集篦子或雨水收集管。

c. 安装下水道系统，将雨水引导到虹吸管。

2. 虹吸雨水收集装置的安装a. 确定虹吸雨水收集装置的最佳位置。

通常在房屋的角落或下水道附近安装。

b. 根据收集面积和雨水量，选择合适的容量和尺寸的虹吸雨水收集装置。

c. 将收集装置正确安装在地面或地下，确保紧固牢固，不易受到外力破坏。

d. 安装虹吸管，将收集装置与下水道连接起来。

e. 测试装置，确保水流畅通，无渗漏现象。

3. 雨水处理和利用a. 将收集到的雨水存储在储水池或储水桶中，以备后续利用。

b. 安装过滤系统，去除雨水中的杂质和污染物，确保水质清洁。

c. 根据需要，安装水泵系统，将雨水供应给植物浇灌、洗车、冲厕等用途。

4. 施工后的检查和维护a. 定期清洁和维护收集装置和过滤系统，保持其正常工作。

b. 检查和修复虹吸管、储水池等雨水收集和利用设备，防止漏水和损坏。

c. 根据需要更换过滤器，确保水质合格。

虹吸雨水施工方案的优势：1. 环保节能：虹吸雨水可以减少对自来水的依赖，降低水资源的消耗。

2. 经济实用：利用雨水供应家庭用水，可以减少水费支出。

3. 减少洪涝和水土流失：通过虹吸雨水收集，可以减少雨水的径流量，减缓城市排水系统的负担，减少洪涝和水土流失。

4. 促进植物生长：利用雨水进行植物浇灌，可以为植物提供充足的水源，促进植物生长。

5. 提高生活质量：利用虹吸雨水供应冲厕、洗车等用水需求，节约自来水资源，提高生活质量。

虹吸雨水施工方案的实施需要考虑到当地降雨情况、屋顶和地面条件等因素，以确保收集和利用雨水的效果和质量。

同时，应定期检查和维护设备，确保其正常工作，延长使用寿命。

钢结构屋面施工方案(虹吸排水)虹吸负压排水系统施工组织设计方案目录一、施工技术方案及施工工艺二、工程范围三、检验与验收四、施工机械五、技术操作规定六、安全规定一、施工技术方案及施工工艺1.1虹吸排水系统施工流程方框图施工准备工作管道、管件、设备器具的检验测量与定位预留孔洞处理埋地排水管道安装与试验支、吊、托架的安装立管及水平总支管预制屋面雨水斗就位安装立管及水平总支管安装排水管道试验交工验收1.2施工准备工作1.2.1 管道在施工前，必须熟悉设计施工图、有关技术资料与施工验收规范的技术要求。

编制施工预算、工程进度计划与施工方案，制定材料供应、机具配备与劳动力需求计划，确保工程顺利开工。

1.2.2 按设计施工图进行管道预制工作，必须按照设计坐标、标高位置进行，套管平直，固定牢固，同时做好套管的封堵，防止混凝土及垃圾的进入。

1.2.3 排水系统管道施工时，先进行埋地管道的敷设，然后进行垂直立管的安装，最后安装支管、水平支管和排出管。

立管安装必须执行“下开上堵”的施工原则，确保管道畅通。

1.2.4为确保配管正确，须做好与土建、装潢施工单位的配合，及时掌握吊顶高度、水平基准线、墙身线及卫生器具的镶接尺寸，做好道毛坯管道的安装敷设，确保管道预留的坐标、标高符合验收规求。

嵌墙暗装及预埋的给排水支管要固定牢固，在土建作业时做好出墙与出地坪的管口加堵保护工作。

并根据土建、装饰的进度要求及时对管道进行检验与试验。

1.2.5本工程使用的管材和管件应具有质量检验部门的产品合格证或认证文件。

管材和管件上应标明规格、压力和生产厂名或商标，并应标明生产日期和检验代号。

HDPE管道采用热熔连接时，应采用安全可靠的配套专用的热熔连接工具。

1.2.6管材和管件的外观应光滑平整、无裂口、裂纹、脱皮和明显的痕纹、凹陷，管件应完整、无缺损、无变形。

1.2.7施工人员须经过HDPE管道、不锈钢管道安装的技术培训。

1.3系统的安装3.1雨水斗的安装要求1.3.2不锈钢雨水斗在金属天沟的安装①、在金属天沟上测量定位、开孔HT56，HT90，HT110开孔Ф220mm）；②、安装③、安装底盘和压环金属天沟 EPDM 密封圈 金属天沟 底盘 压环 配垫圈和橡胶密封圈的M6螺丝④、安装铝合金空气挡板说明：若金属天沟为不锈钢天沟，则不锈钢雨水斗底盘与不锈钢天沟之间采用焊接方式安装，如下图：EPDM 密封圈金属天沟 铝合金空气挡板压环 底盘1.3.3管道的安装2.2 HDPE管道安装施工技术要求2.2.1 HDPE管道热熔连接应按下列步骤进行：2.2.1.1 热熔工具接通电源，到达工作温度指示灯亮后方能开始操作。

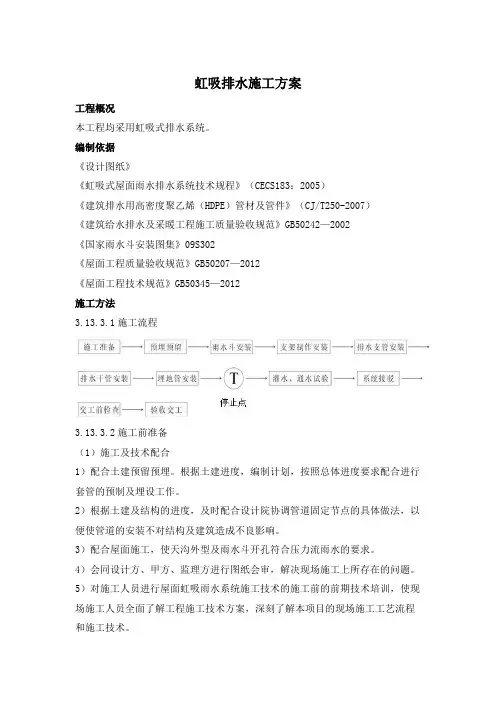

虹吸排水施工方案工程概况本工程均采用虹吸式排水系统。

编制依据《设计图纸》《虹吸式屋面雨水排水系统技术规程》（CECS183：2005）《建筑排水用高密度聚乙烯（HDPE）管材及管件》（CJ/T250-2007）《建筑给水排水及采暖工程施工质量验收规范》GB50242—2002《国家雨水斗安装图集》09S302《屋面工程质量验收规范》GB50207—2012《屋面工程技术规范》GB50345—2012施工方法3.13.3.1施工流程3.13.3.2施工前准备（1）施工及技术配合1）配合土建预留预埋。

根据土建进度，编制计划，按照总体进度要求配合进行套管的预制及埋设工作。

2）根据土建及结构的进度，及时配合设计院协调管道固定节点的具体做法，以便使管道的安装不对结构及建筑造成不良影响。

3）配合屋面施工，使天沟外型及雨水斗开孔符合压力流雨水的要求。

4）会同设计方、甲方、监理方进行图纸会审，解决现场施工上所存在的问题。

5）对施工人员进行屋面虹吸雨水系统施工技术的施工前的前期技术培训，使现场施工人员全面了解工程施工技术方案，深刻了解本项目的现场施工工艺流程和施工技术。

（2）材料、设备的准备1）最迟在开工前1日将足够数量的雨水系统材料（包括：雨水斗、管道、管道配件、固定系统、悬吊系统等）按照合同双方约定日期进场并报请甲方和监理单位检验，入库分类存放备用。

2）施工现场所需工具设备按照业主要求的日期和工程进度情况的需要进场，一次性到齐。

3）用于本工程的管材、管件、固定系统、油漆、雨水斗等材料的成品、半成品或原材料，其规格、型号应符合设计和规范要求，产品的质量应符合国家标准；应有生产厂家的质量证明书、合格证和有关技术文件；使用前应作外观检查或理化试验；其入库、领用应按照我公司程序文件要求做好记录，使之有可靠的追溯性；不合格产品不得入场。

3.13.3.3雨水斗安装(1)虹吸式雨水斗的组成和材质。

组成部件一般有：防叶罩/ 防涡流装置/ 斗体/ 安装接触片等。

虹吸施工方案虹吸施工方案一、方案背景及介绍虹吸是一种通过负压将水从低处抽取到高处的现象，广泛应用于水污染治理、给排水工程以及工业领域中。

本方案旨在介绍虹吸施工的基本原理和流程，以及施工过程中所需的材料和设备。

二、施工准备1. 确定施工地点：根据需要进行虹吸的具体位置，选择合适的地段进行施工。

2. 准备材料和设备：包括管道、泵等，根据实际需求选择合适的类型和规格。

三、施工流程1. 确定起点和终点：根据需求确定虹吸的起点和终点，并确认两者之间的高差。

2. 安装管道：先选择合适的管道材料，根据起点和终点的位置进行切割和连接，保证管道的连续性。

3. 安装泵：将泵安装在起点处的管道上，并确保泵的正常工作和供电。

4. 创造负压：通过启动泵，使水流动起来，形成一定的流速和流量。

5. 确保管道负压：在泵的下游设置适当的高标高和低点，以保证虹吸过程中管道内的负压稳定。

6. 监测流速和流量：在虹吸过程中，及时监测和调节流速和流量，确保虹吸过程的稳定性和可靠性。

7. 维护和保养：定期检查泵和管道的工作状态，保证设备的正常使用。

四、安全措施1. 操作人员必须经过相关培训，具备必要的安全防护意识和技能。

2. 使用合格的管材和设备，保证其质量和可靠性。

3. 在施工现场设置明显的安全警示标志，防止他人误入施工区域。

4. 施工过程中严禁吸烟和明火，防止引发火灾事故。

5. 在施工现场设置适当的安全围栏和警戒线，确保施工现场的安全。

五、经济效益评估1. 虹吸施工能够有效减少水力输送过程中的能耗，降低运营成本。

2. 虹吸施工能够快速实现水的输送，提高工作效率，节约时间和人力成本。

3. 虹吸施工在水污染治理等领域有广泛的应用，具有良好的市场前景和经济效益。

六、总结虹吸施工作为一种可靠、高效的水力输送方式，具有广泛的应用前景。

本方案介绍了虹吸施工的基本原理、流程以及安全措施，并对其经济效益进行评估。

希望本方案能够为相关从业人员提供参考，并推动虹吸施工在实际工程中的应用和推广。

车库顶板虹吸排水施工方案引言车库是停放汽车的场所，为了保护车辆和车库内的设备，车库顶板的排水是一个重要的施工任务。

针对车库顶板的排水问题，本文将介绍一种效果好且可行的施工方案——虹吸排水施工方案。

什么是虹吸排水虹吸排水是利用压力差来实现自然引水的一种排水方式。

当水位差在一定范围内时，通过构造体的吸水管道将水引流出来，使水自然地流入到排水管道，从而起到排水的作用。

虹吸排水施工方案第一步：设计方案在车库顶板排水系统的设计过程中，需要考虑以下因素： 1. 车库顶板的坡度：应该设计适当的坡度，使得雨水能够顺利地流向排水口。

2. 排水管道的布局：排水管道应该布置合理，避免盲区，确保所有区域的雨水都能够流入排水口。

3. 虹吸吸水口的数量和位置：根据车库顶板的大小和实际需要，合理确定虹吸吸水口的数量和位置。

第二步：材料准备在施工前，需要准备以下材料： - PVC排水管道 - 虹吸吸水口 - 排水管道连接配件 - 密封胶水第三步：施工准备在进行施工前，需要做好以下准备工作： 1. 清理车库顶板的表面，确保其干净整洁。

2. 根据设计方案确定虹吸吸水口的位置，并标出。

第四步：虹吸吸水口安装1.使用工具将虹吸吸水口固定在车库顶板上。

确保其牢固稳定。

2.连接虹吸吸水口与排水管道，使用密封胶水进行密封，以防漏水。

第五步：排水管道布置根据设计方案，在车库顶板上布置排水管道，并连接各个虹吸吸水口。

排水管道应具备一定的坡度，以便使水能够自然地流入排水管道。

第六步：排水系统测试完成排水管道布置后，需要进行排水系统测试。

将一定量的水倒入车库顶板，并观察排水情况。

确保水能够快速而顺利地排到排水口。

第七步：施工验收在完成施工后，需要进行一次全面的施工验收。

检查虹吸吸水口的固定情况，排水管道的连接是否牢固，并进行系统性的排水测试。

总结虹吸排水是一种简单有效的排水方式，在车库顶板的排水施工中具有重要的应用价值。

通过合理的设计方案、准确的施工安装和仔细的验收测试，可以确保车库顶板的排水系统能够顺利地运行，有效地排除雨水，保护车辆和车库设备的安全。

屋面虹吸排水施工方案一、前期准备工作1.进行现场勘察，确定屋面虹吸排水的施工位置和方式。

2.编制详细的施工图纸，包括虹吸管道的位置、管道走向和连接方式等。

3.确定所需材料和设备，包括虹吸管道、连接件、固定件、胶水等。

二、屋面虹吸排水的施工步骤1.确定屋面上的虹吸管道位置。

根据屋面的坡度和排水需求，确定虹吸管道的最高点和最低点，并在屋面上标明位置。

2.打开屋面，安装虹吸管道。

根据施工图纸指示，用钢制钻头在屋面上钻孔，将虹吸管道插入孔中并固定。

确保虹吸管道与屋面保持良好的贴合。

3.连接虹吸管道。

将每段虹吸管道连接在一起，使用连接件进行固定。

确保连接紧密，并使用胶水密封连接处，防止漏水。

4.测试虹吸系统。

在施工完成后，进行虹吸系统的测试。

将水倒入最高点的管道，并观察水能否顺利流动到最低点的管道中。

如有异常，及时进行修复。

5.固定虹吸管道。

使用固定件将虹吸管道固定在屋面上，以防止虹吸管道移动或脱落。

6.地面连接。

将虹吸管道连接至地面的下水管道。

确保连接紧密，并使用胶水密封连接处，防止漏水。

7.清理工地。

将施工过程中产生的垃圾和杂物清理干净，保持施工现场整洁。

三、安全措施1.在施工过程中，施工人员必须佩戴安全帽、工作服和防滑鞋，以确保安全施工。

2.施工现场必须设置警示标志，提醒他人注意，并确保施工区域不会对他人造成伤害。

3.施工过程中，如有人员在屋面上工作，必须使用安全绳索进行固定，防止摔落。

四、质量控制1.施工人员必须按照施工图纸和操作规程进行施工，确保虹吸排水系统的质量和性能。

2.在安装虹吸管道时，必须确保连接紧密，并使用胶水进行密封，防止漏水。

3.完成施工后，进行虹吸系统的测试，确保水能够顺利流动，并没有漏水或堵塞等问题。

五、施工注意事项1.在施工过程中，必须按照标准操作规程进行施工，严禁擅自改动施工方案。

2.施工人员必须有相关的技术知识和经验，并具备相关的施工证书。

3.在施工过程中，严禁使用带有火源的工具、设备和材料。

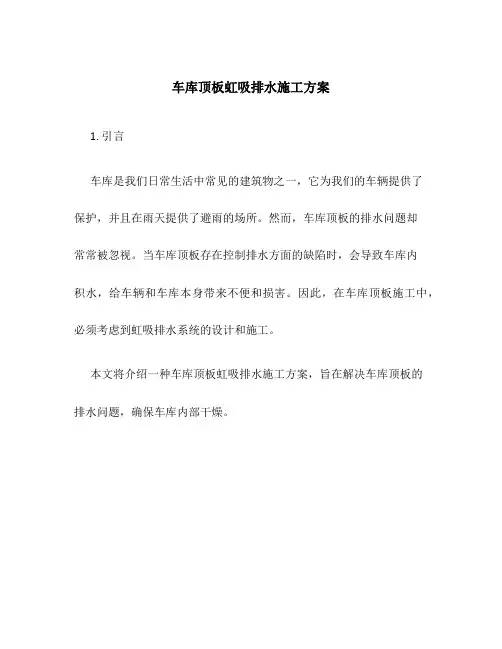

车库顶板虹吸排水施工方案1. 引言车库是我们日常生活中常见的建筑物之一，它为我们的车辆提供了保护，并且在雨天提供了避雨的场所。

然而，车库顶板的排水问题却常常被忽视。

当车库顶板存在控制排水方面的缺陷时，会导致车库内积水，给车辆和车库本身带来不便和损害。

因此，在车库顶板施工中，必须考虑到虹吸排水系统的设计和施工。

本文将介绍一种车库顶板虹吸排水施工方案，旨在解决车库顶板的排水问题，确保车库内部干燥。

2. 系统设计2.1 虹吸原理虹吸排水系统利用液体的自身重力和气压差的原理，实现快速排水。

其基本原理是通过在管道内创造较大的负压，使得排水物质在管道内迅速流动。

虹吸排水系统由常压段（吸口）和负压段（排水管）构成，通过合理设计与施工，可以实现高效率的排水。

2.2 施工方案在车库顶板的施工中，我们将采用以下步骤来安装虹吸排水系统：1.确定排水系统布局：根据车库的实际情况，确定虹吸排水系统的布局。

确定安装位置和数量，并进行精确测量。

2.预留管道孔洞：在车库顶板的施工中，预留出足够数量和大小的管道孔洞，以便将排水管道连接到车库顶板上。

3.安装虹吸排水系统：根据布局设计，在车库顶板上安装虹吸排水系统。

首先，安装各个虹吸吸口，确保其位置准确且固定。

然后，连接排水管道到吸口，并将管道沿着车库顶板的边缘进行布置。

4.进行密封处理：在排水系统安装完毕后，对各个接口进行密封处理，以确保排水不会泄漏。

可以使用专业的密封材料，如橡胶密封圈和密封胶。

5.进行试水测试：安装完成后，进行试水测试以验证系统的正常工作状态。

在试水测试中，可以使用一定水压模拟车库积水的情况，并观察排水是否顺畅。

3. 设计要点在车库顶板虹吸排水系统的设计中，需要考虑以下要点：3.1 虹吸吸口位置虹吸吸口的位置应该选择在车库顶板的低洼区域，以便最大限度地吸收积水。

吸口的数量和位置应根据车库的实际情况进行合理的确定，以达到有效排水的目的。

3.2 排水管道布置排水管道应沿着车库顶板的边缘布置，以便将积水快速排出车库。

虹吸排水版施工方案1. 引言虹吸排水是一种常见的排水系统，它通过利用液体的自身压力差实现排水目的。

虹吸排水版是虹吸排水系统的核心部件，本文将详细介绍虹吸排水版的施工方案。

2. 虹吸排水版的原理虹吸排水版是由前端高出后端的内置管道系统构成的。

它通过在前端创建一定的负压，引发自然的虹吸效应，将液体从地面或其他低位区域排至高位区域。

3. 施工前的准备工作在进行虹吸排水版的施工之前，需要进行以下准备工作：3.1 确定施工位置根据实际情况和需要排水的区域，确定虹吸排水版的施工位置。

通常情况下，施工位置应选择在需要排水的最低点位置。

3.2 确认虹吸排水版的尺寸根据实际需要排水的流量和管道直径等参数，确定虹吸排水版的尺寸。

尺寸的选择应根据具体的施工要求和设计标准进行。

3.3 准备所需材料和工具根据虹吸排水版施工方案，准备所需的材料和工具。

主要的材料包括排水道路、排水管、接头等；主要工具包括锤子、扳手、铅笔等。

4. 施工步骤4.1 确定虹吸排水版的安装位置根据前期的准备工作，在需要排水的最低点位置确定虹吸排水版的安装位置。

使用铅笔在地面上标记出虹吸排水版的安装位置。

4.2 开挖施工区域根据确定的安装位置，使用铁锹等工具开挖施工区域。

施工区域的深度应根据虹吸排水版的尺寸和要求进行合理的调整。

4.3 安装排水管道和接头在施工区域中安装排水管道和接头。

根据设计要求，将排水管道连接到虹吸排水版的进水口，并连接到相应的下水道或排水系统。

4.4 安装虹吸排水版将虹吸排水版放置在准备的施工区域中，并确保与排水管道和接头连接紧密。

使用水平仪调整虹吸排水版的水平位置，并使用水泥浆或其他适当的材料固定。

4.5 进行施工质量检查在安装完成后，进行施工质量检查。

主要检查虹吸排水版的位置是否正确、连接是否紧密、固定是否牢固等。

4.6 进行施工记录和验收在施工完成后，进行施工记录和验收。

记录施工的具体情况，包括施工时间、施工人员、使用的材料和工具等信息，并进行验收。

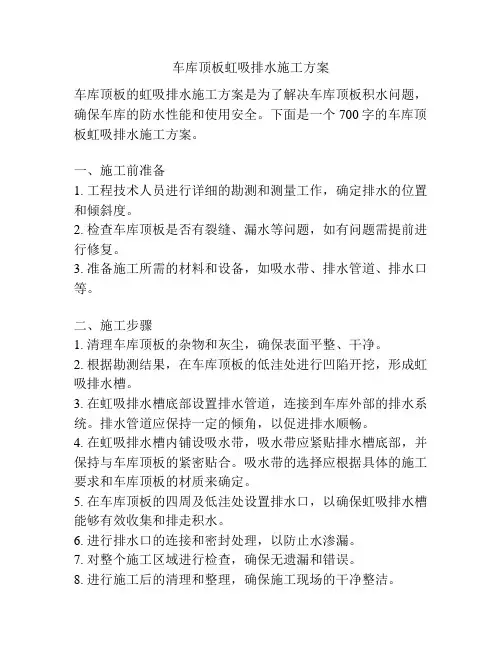

车库顶板虹吸排水施工方案车库顶板的虹吸排水施工方案是为了解决车库顶板积水问题，确保车库的防水性能和使用安全。

下面是一个700字的车库顶板虹吸排水施工方案。

一、施工前准备1. 工程技术人员进行详细的勘测和测量工作，确定排水的位置和倾斜度。

2. 检查车库顶板是否有裂缝、漏水等问题，如有问题需提前进行修复。

3. 准备施工所需的材料和设备，如吸水带、排水管道、排水口等。

二、施工步骤1. 清理车库顶板的杂物和灰尘，确保表面平整、干净。

2. 根据勘测结果，在车库顶板的低洼处进行凹陷开挖，形成虹吸排水槽。

3. 在虹吸排水槽底部设置排水管道，连接到车库外部的排水系统。

排水管道应保持一定的倾角，以促进排水顺畅。

4. 在虹吸排水槽内铺设吸水带，吸水带应紧贴排水槽底部，并保持与车库顶板的紧密贴合。

吸水带的选择应根据具体的施工要求和车库顶板的材质来确定。

5. 在车库顶板的四周及低洼处设置排水口，以确保虹吸排水槽能够有效收集和排走积水。

6. 进行排水口的连接和密封处理，以防止水渗漏。

7. 对整个施工区域进行检查，确保无遗漏和错误。

8. 进行施工后的清理和整理，确保施工现场的干净整洁。

三、施工注意事项1. 施工过程中应确保人员的安全，佩戴合适的防护设备。

2. 施工现场应保持整洁，避免施工材料和废弃物的积聚。

3. 施工过程中应遵循相关的安全规范和施工标准。

4. 施工人员应具备相关的技术知识和经验，确保施工质量。

5. 如遇恶劣天气或不良施工环境，应暂停施工并采取相应的安全措施。

6. 施工完成后，应进行验收检查，确保施工质量达到要求。

通过以上施工方案，可以有效解决车库顶板积水的问题，提高车库的防水性能和使用安全。

在施工过程中，要严格按照规范和标准进行操作，并注重施工质量的控制和检查。

同时，要确保施工人员的安全和施工现场的整洁，做好环境保护工作。

虹吸排水施工方案1. 引言虹吸排水是一种常用的排水系统，它利用气压的差异来实现液体的流动。

虹吸排水施工方案是指在建设虹吸排水系统时需要考虑的各种因素和具体的施工步骤。

本文将介绍虹吸排水施工方案的设计原理、施工流程和注意事项，以帮助工程师们更好地理解和应用虹吸排水技术。

2. 设计原理虹吸排水系统的设计原理基于物理原理中的压力差和液位高低差。

当虹吸管中的液体高度低于储液池中的液位时，虹吸管内部就会产生负压，从而实现从储液池向下游流动的目的。

虹吸排水系统的主要设计参数包括虹吸管的尺寸、角度和长度，液位差以及流速等。

3. 施工流程3.1 准备工作在进行虹吸排水施工之前，需要进行充分的准备工作，包括：确定施工所需材料和设备，确定施工区域，制定施工计划，并进行必要的安全措施。

3.2 安装虹吸管首先，需要确定虹吸管的安装位置和角度。

一般情况下，虹吸管应安装在地势较低的位置，并保证其末端能够有效排放液体。

然后，按照设计要求，将虹吸管固定在地面或地下，并注意保持管道的连续性和密封性。

3.3 连接储液池和虹吸管将虹吸管的一端连接到储液池，可以使用管道和接头进行连接。

确保连接处的密封性，并确保虹吸管垂直下降，以便利用液位差产生负压。

3.4 测试和调试完成虹吸排水系统的安装后，需要进行测试和调试。

首先，通过向储液池注入一定量的液体，观察液体是否能够正常地被虹吸管吸走。

然后，根据需要调整虹吸管的角度和长度，以确保虹吸排水系统的正常运行。

4. 注意事项在虹吸排水施工过程中，需要注意以下事项：•施工人员应该具备相关的技术和经验，并遵守相关的安全规定。

•施工现场应该保持整洁，并做好防护措施，以防止意外事故的发生。

•需要定期检查虹吸排水系统的运行情况，及时清理任何可能阻塞的地方。

•在进行测试和调试时，要注意安全，以免发生意外。

5. 结论虹吸排水施工方案是一项重要的工程项目，它能够有效地解决排水问题，并提高工程的整体效率。

通过正确的设计原理和施工流程，可以确保虹吸排水系统的正常运行和持久性能。

倒虹吸排水管施工方案1. 引言倒虹吸排水管是一种有效的排水系统，可以在减少雨水积聚和防止水浸的同时，提高排水效率。

本文档旨在提供倒虹吸排水管施工方案，以指导工程师和施工人员进行准确、高效地安装倒虹吸排水管。

2. 工程准备2.1 材料准备在施工前，需要准备以下材料：•倒虹吸排水管•排水井•排水管•排水道盖板•排水阀门•排水管连接件•垫片•固定螺栓2.2 设计和计划在开始施工之前，需要进行设计和计划。

根据具体的施工场地，绘制详细的施工图纸，并制定施工计划。

设计和计划应包括以下内容：•排水管的布局和尺寸•排水井的位置和深度•排水管的斜度和坡度•倒虹吸排水管与其他管道的连接方式3. 施工步骤3.1 地基准备首先，需要将施工场地的地表清理干净，并做好地基准备工作。

确保施工区域平坦、稳定，无碎石和杂草。

3.2 安装排水井根据设计图纸，在预定位置挖掘出适当大小的排水井坑。

确保排水井与周围地基的连接牢固，底部水平。

3.3 安装排水管将排水管依照设计图纸的布局放置在排水井中，并与排水井的出口连接。

保持排水管的斜度和坡度，以确保水能顺利流向排水井。

3.4 安装倒虹吸排水管将倒虹吸排水管安装在排水井的顶部。

确保倒虹吸排水管与排水管的连接紧密，使用垫片和固定螺栓进行固定。

3.5 安装排水阀门在倒虹吸排水管上安装排水阀门，以便在需要时控制排水流量。

3.6 连接其他管道根据需要，将倒虹吸排水管与其他管道进行连接。

确保连接紧密、密封。

3.7 安装排水道盖板在倒虹吸排水管和其他管道的开口处安装排水道盖板，以防止杂物进入排水系统。

3.8 施工验收完成施工后，进行施工验收。

检查排水系统的安装是否符合设计要求，确保排水畅通。

4. 安全措施在施工过程中，需要注意以下安全措施：•佩戴适当的安全装备，如安全帽、手套和安全鞋。

•使用合适的工具和设备，并确保其正常工作。

•严禁吸烟和明火施工。

•注意施工现场的通风和照明。

•遵循施工现场的交通指示，确保工作区域安全。

一、工程概况本工程采用虹吸排水系统，适用于大型屋面建筑，如体育馆、厂房等跨度大、结构复杂的屋面。

虹吸排水系统利用建筑物屋面的高度使雨水具有势能，从而使满管流动时产生虹吸作用，在雨水连续流经雨水悬吊管转入雨水立管处管道产生最大负压。

屋面雨水在管内负压的抽吸作用下能以较高的流速被排至室外。

二、施工准备1. 材料准备：高密度聚乙烯HDPE管材、防漩涡雨水斗、雨水悬吊管、雨水立管、埋地管、雨水出户管等。

2. 工具准备：焊接设备、切割设备、测量工具、水平尺、线锤等。

3. 人员准备：施工人员、监理人员、质量检验人员等。

三、施工流程1. 施工准备工作：测量、放线、定位。

2. 管道焊接：根据设计图纸，将HDPE管材进行焊接，确保管道的密封性。

3. 管卡固定：在管道转弯、变径等部位，安装管卡，确保管道的稳定性。

4. 现场预制：根据设计图纸，预制雨水斗、雨水悬吊管、雨水立管等。

5. 系统组装：将预制好的雨水斗、雨水悬吊管、雨水立管等组装成完整的虹吸排水系统。

6. 系统测试：在系统组装完成后，进行系统测试，确保排水系统的正常运行。

四、施工注意事项1. 管道焊接：焊接过程中，注意焊接温度和时间，确保管道的密封性。

2. 管卡固定：在固定管卡时，确保管卡与管道的垂直度，避免管道扭曲。

3. 现场预制：在预制过程中，注意预制件的质量，确保预制件的尺寸和形状符合设计要求。

4. 系统组装：在组装过程中，注意各个组件的连接，确保连接牢固。

5. 系统测试：在系统测试过程中，注意观察排水系统的运行情况，确保排水系统的正常运行。

五、质量保证措施1. 材料质量：选用符合国家标准的HDPE管材和其他相关材料。

2. 施工工艺：严格按照施工规范和设计要求进行施工。

3. 施工人员：施工人员需具备相关资质和技能。

4. 质量检验：在施工过程中，进行定期质量检验，确保施工质量。

5. 系统测试：在系统组装完成后，进行系统测试，确保排水系统的正常运行。

六、安全文明施工措施1. 施工现场：保持施工现场整洁，确保施工安全。

虹吸排水系统施工方案1. 背景虹吸排水系统是一种高效的排水系统，适用于地下室、停车场、大型建筑物等需要排水的场所。

本文档旨在介绍虹吸排水系统的施工方案，包括施工步骤、材料需求以及质量控制措施。

2. 施工步骤2.1 准备工作在开始施工之前，需要进行以下准备工作： - 确定施工区域，绘制详细的工程图纸； - 准备所需材料和工具，包括 PVC 管道、弯头、胶水、切割工具等； - 确定施工人员及其职责。

2.2 排水渠道安装按照工程图纸的要求，首先进行排水渠道的安装，包括将 PVC 管道连接起来并固定在地面上。

2.3 虹吸装置安装在排水渠道的适当位置安装虹吸装置。

虹吸装置通常包括虹吸井和液位控制装置。

确保虹吸装置安装牢固，并能正常工作。

2.4 排水管道连接将虹吸装置与排水渠道连接起来，确保连接紧密且无漏水现象。

2.5 测试与调试在施工完成后，对虹吸排水系统进行测试与调试。

首先通过填充水来检查排水渠道的连通性和密封性，确保没有漏水现象。

然后启动虹吸装置，观察排水系统的排水效果，以确保其正常运行。

3. 材料需求在施工虹吸排水系统时，需要以下材料： - PVC 管道：根据设计要求选择合适的直径和长度； - 弯头：用于连接管道之间的转弯处； - 胶水：用于连接 PVC 管道及其配件； - 切割工具：用于切割 PVC 管道以适应不同的尺寸需求； - 虹吸装置：包括虹吸井和液位控制装置。

根据具体施工情况，可能还需要其他辅助材料和工具。

4. 质量控制措施为了确保虹吸排水系统的质量，需要采取以下控制措施： - 对材料进行严格的质量把控，确保其符合相关标准和规范； - 在施工过程中，严格按照施工图纸和要求进行施工，确保每个步骤的质量； - 在施工完成后，进行严格的测试和调试，确保虹吸排水系统的正常运行； - 定期检查和维护虹吸排水系统，及时处理任何问题或故障。

5. 安全注意事项在施工虹吸排水系统时，需要注意以下安全事项： - 确保施工人员具备相关经验和技能； - 戴上适当的防护装备，包括手套、口罩和安全鞋等； - 当使用切割工具时，注意安全操作，避免造成意外伤害； - 在排水渠道安装过程中，注意防止坍塌事故的发生； - 当测试虹吸排水系统时，确保施工区域的安全，避免人员跌倒或其他意外事故的发生。

唐山市妇幼保健院迁建工程-医疗综合大楼虹吸雨水系统施工方案审核：批准：编制：北京泰宁科创雨水利用技术股份有限公司二〇一四年八月目录第一章施工进度计划及工期技术组织措施 (3)第二章施工方案及技术措施 (6)第三章工程质量保证措施 (17)第四章安全生产及文明施工保障措施 (26)第五章投入的主要施工机械设备情况 (32)第六章劳动力安排计划 (34)第七章冬雨季、夏季高温季节的施工技术组织措施 (35)第八章减少扰民噪音、降低环境污染技术措施...............37. 第九章工程竣工验收 (37)第一章施工进度计划及工期技术组织措施第一节工期目标我司进场后，工期上将严格按照合同及建设单位的要求完成该项工程，利用充裕的施工实力和娴熟的施工技术，确保分阶段工期目标和总工期目标的实现，并根据企业自身实力，加强施工力量，科学管理，力争缩短工期。

第二节施工进度计划表第三节工期技术组织措施根据工程工期特点和我司的工期目标，结合我司的实际条件，经过科学、合理的施工安排，制定周密的施工进度控制计划，并以关键路线的施工工序为主线将进度控制计划层层分解，制定分部分项工程施工进度计划。

为使本工程优质、高效、按期竣工，我司将采取以下措施来保证工期：1. 本工程管线位置确定安装位置将严格按照设计图纸进行施工，关键部位、管线等，会同其他施工单位进行会审，如需修改的，根据修改的内容及性质分别提交给监理或设计单位进行确认，按照确认的方案进行施工。

2.施工顺序确定为更早为装修提供进场施工的工作面,根据各种管线位置和各系统需要，编排施工顺序和主体施工计划。

2.1项目部内部工种班组之间的协调管理（1）专业施工员需相互配合、沟通，进行内部协调。

要合理安排好交叉作业各环节的顺序。

（2）施工员对每个班组的施工完成情况需了如指掌，并做总体的安排，做好笔记，班组长与施工员均要做好施工日记。

（3）各施工技术人员对工程需有较强的预知性，以便施工前各单位协调时准确地制定方案。

虹吸雨水排水系统改造施工方案工程概况厂房原轴屋面天沟雨水排水采用常规重力排水系统，即常规雨水口加PVC排水立管沿各轴立柱落地向北外排。

车间向北扩建后原雨水排出管均被占用堵塞，现结合现场实际情况和技术条件，屋面天沟雨排水改造为虹吸雨排水系统。

虹吸雨排水系统系统能充分利用水的动能，在密闭的管道中产生连续不断的虹吸作用，实现快速、高效的排除屋面雨水。

它是解决大屋面雨水排放的先进排水技术。

由于虹吸排水系统是经过精确的水力计算而设计的排水系统，其管道内按满流状态设计，经过高精度计算，能充分利用水的动能使系统产生虹吸作用。

本工程管理目标和执行标准如下：工期目标：本工程工期为版）。

2、《建筑给水排水及采暖工程施工质量验收规范》GB50242-，降雨历时5min的设计与水量。

(2)溢流口或溢流装置的设置高度应根据建筑物面允许的最高溢流水位等因素确定。

最高溢流水位应低于建筑物面允许的最大积水面积。

(3)溢流口或溢流系统应设置在溢流时雨水能通畅流达的场所。

2.9系统密闭性试验(1)堵住所有雨水斗，向屋顶或天沟灌水。

水位应淹没雨水斗，持续1h后，雨水斗周围屋面应无渗漏现象。

(2)安装在室内的雨水管道，应根据管材和建筑高度选择整段方式或分段方式进行灌水试验，灌水高度必须达到每根立管上部雨水斗。

灌水试验持续1h后，管道及其所有连接应无渗水现象。

2.10灌水试验由雨水斗灌水，排尽空气后灌水高度至雨水斗。

15min后水面下降，再灌满水，1小时液面不降，检查管道连接口无渗漏，试验成功。

第四节安全文明施工安全管理制度1、项目经理安全生产责任制（1）对所辖范围的安全生产工作负直接领导责任，具体贯彻执行上级有关安全生产的政策、法规、标准和规章制度。

（2）计划、布置、检查、总结、评比生产的同时，计划、布置、检查、总结、评比安全工作，编制施工组织设计，制定安全技术措施，组织交底与实施，实行单位工程经济承包，要有安全指挥要求和奖罚措施。

（3）负责组织每周一次的安全检查。

中鼎动力机加工厂房及铸造车间虹吸式屋面雨水排放系统施工方案编制：审核：审批：中铁建设集团有限公司合肥南站工程项目经理部2013年11月15日目录一、编制依据 (1)1.1合同 (1)1.2虹吸式屋面雨水排放收集系统施工图 (1)1.3主要施工规范、规程及标准 (1)1.4施工组织设计 (1)二、工程概况 (1)2.1工程简介 (1)2.2虹吸式屋面雨水排放系统概况 (2)2.2.1虹吸雨水系统 (2)2.2.2溢流系统 (2)2.3施工范围 (2)2.4工程重难点及施工关键 (2)2.4.1工程重点 (2)2.4.2工程难点 (3)三、施工准备 (3)3.1技术人员准备 (3)3.2施工技术准备 (3)3.3主要设备材料供应计划 (4)3.4施工机械、仪器配备计划 (4)3.5施工管理准备 (5)四、施工安排 (5)4.1施工目标 (5)4.2施工内容 (6)4.3施工组织 (6)施工阶段划分： (6)4.4劳动力组织与劳动力计划 (7)4.4.1劳动力组织 (7)4.4.2劳动力计划 (7)4.5备料计划 (7)4.6施工工机具计划 (7)4.7施工进度计划 (8)五、主要施工方法及工艺 (8)5.1系统安装工艺流程 (9)5.2技术措施 (9)5.2.1管道安装基本程序 (9)5.2.2雨水斗的安装 (10)5.2.3HDPE管固定系统安装 (11)5.2.4HDPE管材的连接 (14)六、质量要求 (23)6.1质量要求 (24)6.2质量保障措施 (24)6.2.1质量控制体系 (24)6.2.2质量预控措施 (24)七、成品保护措施 (26)八、安全、环保措施 (27)九、成本节约措施 (27)9.1优化、细化设计 (27)9.2对材料、设备采购成本控制 (27)9.3施工策划 (28)一、编制依据1.1合同《合肥铁路枢纽南环线工程合肥南站工程施工总价承包合同》1.2虹吸式屋面雨水排放收集系统施工图《合肥铁路枢纽南环线工程合肥南站工程站房虹吸式屋面雨水排放收集系统施工图》共计25张，2013年09月版。

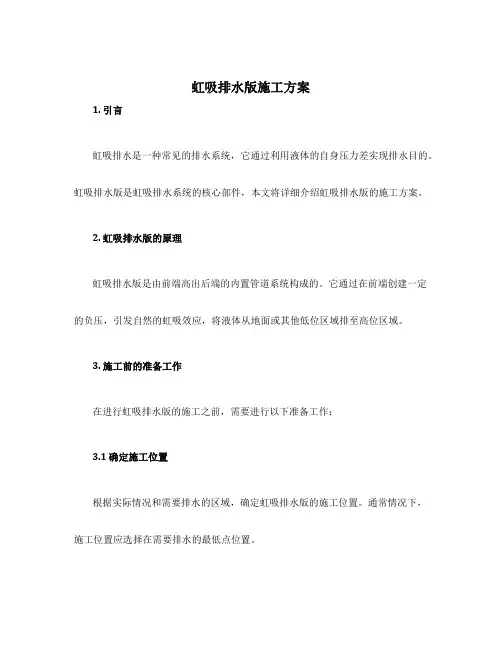

虹吸排水板施工方案
1、虹吸式屋面排放系统和重力排放系统的比较
1。

1虹吸式排放系统管道中的水为满管流，能很快的彻底排清层面积;重力排放系统靠重力作力。

管道中的水为附壁流，排水速度慢，给建筑物造成安全隐患。

1.2虹吸式排放系统的水平管无需坡度，节省了安装空间;重力排放系统靠重力自流，水平管必须要有一定的坡度，
浪费了安装空间。

1.3虹吸式排放系统只需要很少的雨水斗和雨水立管，节省了建筑材料；重力排放系统中，一根雨水立管连接的雨水斗数量一般不超过2个，所以需要大量的雨水斗和立管。

1.4虹吸排放系统的管材为高密度聚乙烯HDPE管材,管道质量轻、抗冲击、耐腐蚀、无热变形，是雨水排放系统的最佳选择。

管道热热胀冷缩率仅为0.86%；重力排放系统管材一般为PVC，其缺点是不耐磨、易刮花、焊接不牢固、介缩率高,在一般工程中普遍使用，客户投诉不少。

1.5虹吸排放系统大大降低了管材的管径，降低了施工难度；重力排放系统则需要大管径管材,施工难度大.
一、施工方案
屋面雨水排放系统采用上海爱康公司虹吸式雨水排放系统，上海爱康公司的HDPE管材,焊接工艺以及虹吸原理为基础的排水系统，在材料选择、安装工艺及系统原理等方面为国际先进水平。

虹吸式屋面雨水施工施工办法用于本工程的管材、管件、固定系统、油漆、雨水斗等材料的成品、半成品或原材料,其规格、型号应符合设计和规范要求,产品的质量应符合国家标准；应有生产厂家的质量证明书、合格证和有关技术文件；使用前应作外观检查或理化试验.一、系统安装工艺流程停止点二、技术措施管道安装基本程序通常按照屋面雨水斗――支管――水平管――立管---出户管的顺序进行施工;在实际安装过程中,有可能根据具体的施工条件做出适度的调整,能够预制的尽量预制,以加快施工速度;按照设计的管段长度和配件类型逐段进行安装连接,用支吊架及时把管道固定牢固,并按照规范要求安装固定管卡;对于施工完的管道系统及时检查施工质量,及时调整偏差项目,水平管道的水平度和立管的垂直度应该调整至符合设计要求;1.熟悉施工图纸和施工现场,与土建和监理单位做好协商与沟通工作;2.按图纸设计的要求,密切配合施工总进度要求,理顺施工程序和系统要求;3.按先装大管径干管、立管,后装小管径支管的原则;4.配合实际施工要求,分段进行施工、试压和接驳;保证施工质量和施工时间;5.在放线以后到现场实际测量尺寸,然后根据实际测量的尺寸进行预制;HDPE管预制采用热熔焊接;6.将预制好的管段装到固定系统上;7.调整管道的位置、标高和直顺度达到要求以后将各管段连接起来;各HDPE管段的连接采用电熔连接;8.将预制好的支管用焊接到三通上;9.将雨水斗和支管接通;三、雨水斗的安装1、B型雨水斗,主要用于不锈钢屋面;雨水斗安装所需的预留孔可在施工前预留;雨水斗安装图参照国家标准图集09S02;2、HDPE管固定系统安装对于HDPE管,固定系统采用泰宁固定系统,为工厂生产的成品,已经热镀锌处理;除与网架及钢结构的连接外,均不需用电焊,只要按照要求进行简单的装配就可以了;在安装管道系统以前,按照设计位置把固定系统安装好;首先,对于悬吊水平管道的消能悬吊系统,按照设计的数量和位置先把安装片焊接在钢结构上或采用抱箍连接,如果是钢筋混凝土结构,则用钢膨胀螺栓把安装片固定在钢筋砼上,用螺杆、方钢卡等装置把型号为的镀锌方钢管固定起来,水平度调整至符合设计要求;以便进行水平管道的安装;3.悬吊系统悬吊系统如下图所示,在悬吊管上每间隔≤5米设置一个固定管卡,此点与悬吊梁固定,为不可移动的;因为PE管具有膨胀系数较大,但膨胀应力小的特性,所以固定支吊架的设置将整段悬吊管的膨胀变形分解到各固定支吊架之间,变形无法目测察觉,起到美观作用,膨胀应力由固定支吊架传递到消能悬吊梁上被消解,对建筑的结构本体不会造成影响,同样悬吊管的振动也通过支吊架传递到消能悬吊梁上,利用悬吊梁的刚性消解,限制HDPE管的振动;悬吊管及立管均设有固定支架,其间距小于等于米,具有防晃抗震作用;消能支吊架系统能够保证管道不下垂,不产生水流阻塞,防晃、抗震,并固定于本体结构柱墙或顶板上;止动法兰短管止动电热带固定在管道上,同时配上悬吊管卡,利用电焊将其固定在悬吊系统中,同样限制HDPE管振动产生的滑动,消除晃动产生的影响;4.放线及安装片的固定;放线前先根据图纸定位尺寸核对现场是否与建筑物及其它管线有冲突,再放出直线,在直线上定出安装片的位置;5、热熔对焊连接; 焊接是一种最简单的管件连接方法,它为整个系统的预制安装提供了许多方便有利的前提条件；HDPE管材用此方法焊接时不需其它部件;无论预制安装是在现场或是在车间里,在各种环境下都用此焊接法;以下是完成一个完美的焊接过程所需要的条件：·保持焊接部位、管道及电热板的清洁度·正确的焊接温度·焊接连接过程中施加相应的力·焊接切断面必须是垂直的90°,必须通过刨刀刨平;对焊只占据了很小的断面空间,焊接边缘不会干扰管道,事实上管道内部横截面没有任何变化;焊接分布面是十分复杂组合在一个很小的面层上,所以它不浪费丝毫的管材;通过对焊连接法,管子长度和弯头连接处都得到充分利用;。
