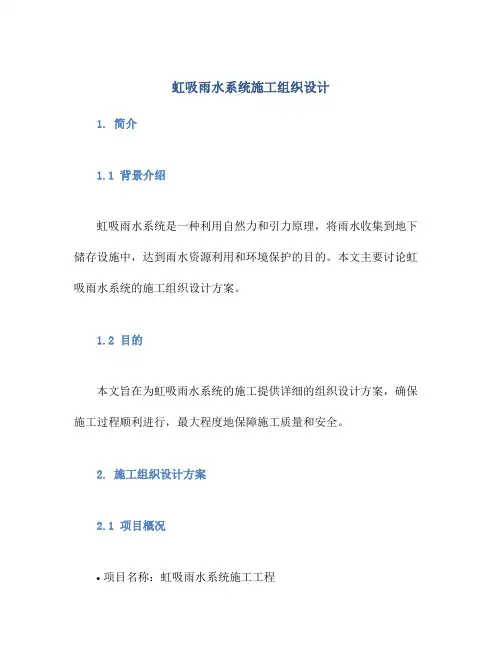

虹吸雨水系统施工组织设计1. 简介1.1 背景介绍虹吸雨水系统是一种利用自然力和引力原理，将雨水收集到地下储存设施中，达到雨水资源利用和环境保护的目的。
本文主要讨论虹吸雨水系统的施工组织设计方案。
1.2 目的本文旨在为虹吸雨水系统的施工提供详细的组织设计方案，确保施工过程顺利进行，最大程度地保障施工质量和安全。
2. 施工组织设计方案2.1 项目概况•项目名称：虹吸雨水系统施工工程•项目地址：XX市XXX路XXX号•项目周期：预计3个月2.2 项目组织结构为了确保虹吸雨水系统的施工质量和安全，特制定以下组织结构：•项目经理：负责整个项目的管理和协调工作•技术工程师：负责虹吸雨水系统的设计和技术指导•安全员：负责施工现场的安全管理•施工队长：负责具体施工任务的指导和协调2.3 施工方案•现场勘察：在正式施工前，进行详细的现场勘察，确定施工方案和施工节点•施工准备：准备相关设备和材料，组织施工人员进行岗前培训和安全教育•施工实施：按照设计方案，科学施工，确保工程质量•施工检查：定期检查施工质量，及时发现和解决问题•完工验收：完成工程后，进行相关验收工作，确保工程质量符合要求2.4 安全措施在施工过程中，应加强安全管理，确保施工作业人员的安全。
具体措施包括：•安全教育：组织施工人员进行安全教育和培训•安全防护：提供必要的安全装备和防护措施•安全巡查：定期进行安全巡查，及时发现安全隐患并处理3. 建设质量管理3.1 质量目标本项目的质量目标是保证虹吸雨水系统的稳定运行和长期使用，达到节约水资源和环保的目的。
3.2 质量管理措施•施工前：严格按照设计要求进行勘察和准备工作•施工中：严格按照图纸和规范要求进行施工•施工后：进行验收和定期维护，保证系统的正常运行4. 竣工与结算4.1 竣工验收施工结束后，进行系统的竣工验收，合格后方可启用。
4.2 结算与支付按照合同约定进行工程结算，确保双方权益。
5. 总结虹吸雨水系统施工组织设计是整个项目的重要环节，只有合理的组织设计方案和严格的管理措施，才能保障工程的顺利进行和质量安全。

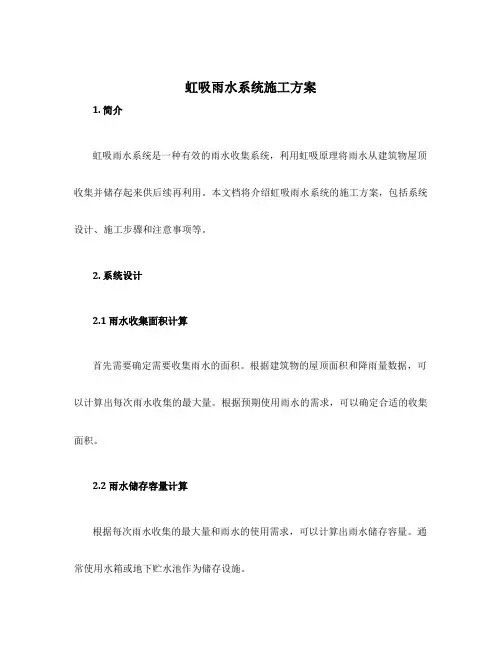

虹吸雨水系统施工方案1. 简介虹吸雨水系统是一种有效的雨水收集系统，利用虹吸原理将雨水从建筑物屋顶收集并储存起来供后续再利用。
本文档将介绍虹吸雨水系统的施工方案，包括系统设计、施工步骤和注意事项等。
2. 系统设计2.1 雨水收集面积计算首先需要确定需要收集雨水的面积。
根据建筑物的屋顶面积和降雨量数据，可以计算出每次雨水收集的最大量。
根据预期使用雨水的需求，可以确定合适的收集面积。
2.2 雨水储存容量计算根据每次雨水收集的最大量和雨水的使用需求，可以计算出雨水储存容量。
通常使用水箱或地下贮水池作为储存设施。
2.3 系统布局设计根据建筑物的屋顶形状和周围环境，设计虹吸雨水系统的管道布局和连接方式。
确保管道的坡度和直径足够，以保证水流的顺畅。
3. 施工步骤3.1 准备工作清理屋顶和周围的杂物，确保施工区域清洁。
准备好所需的施工工具和材料，如水管、水箱、接头等。
3.2 安装雨水收集设备将雨水收集设备，如雨水口和过滤器安装在建筑物的屋顶上。
确保设备安装稳固并与屋顶密封，以防止水漏。
3.3 安装虹吸管道根据系统布局设计，安装虹吸管道。
确保管道的连接牢固，无泄漏。
通过合适的坡度和直径，确保水流能够顺畅地流动。
3.4 安装雨水储存设施根据系统设计的雨水储存容量，选择合适的水箱或地下贮水池，并进行安装。
确保储存设施的连接牢固，并与虹吸管道连接。
3.5 完善系统配套设施安装水泵、管道阀门、水表等配套设施，以便后续使用和管理。
确保这些设施与虹吸管道和雨水储存设施连接良好。
4. 注意事项在施工虹吸雨水系统时，需要注意以下事项：•施工过程中确保安全，遵守相关的安全规定和操作规程；•使用符合标准的材料和施工工具，确保系统的质量和使用寿命；•追求设计的合理性和经济性，确保系统的高效性；•定期检查和维护系统，确保各个部件的正常运行；•虹吸雨水系统施工需要专业人士进行，确保施工质量和系统的性能。
5. 结论虹吸雨水系统施工方案是将虹吸雨水系统成功应用于建筑物的关键。

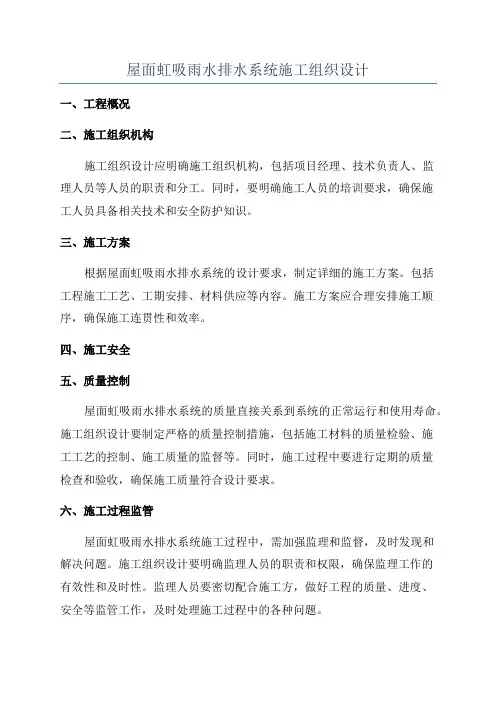

屋面虹吸雨水排水系统施工组织设计
一、工程概况
二、施工组织机构
施工组织设计应明确施工组织机构，包括项目经理、技术负责人、监
理人员等人员的职责和分工。
同时，要明确施工人员的培训要求，确保施
工人员具备相关技术和安全防护知识。
三、施工方案
根据屋面虹吸雨水排水系统的设计要求，制定详细的施工方案。
包括
工程施工工艺、工期安排、材料供应等内容。
施工方案应合理安排施工顺序，确保施工连贯性和效率。
四、施工安全
五、质量控制
屋面虹吸雨水排水系统的质量直接关系到系统的正常运行和使用寿命。
施工组织设计要制定严格的质量控制措施，包括施工材料的质量检验、施
工工艺的控制、施工质量的监督等。
同时，施工过程中要进行定期的质量
检查和验收，确保施工质量符合设计要求。
六、施工过程监管
屋面虹吸雨水排水系统施工过程中，需加强监理和监督，及时发现和
解决问题。
施工组织设计要明确监理人员的职责和权限，确保监理工作的
有效性和及时性。
监理人员要密切配合施工方，做好工程的质量、进度、
安全等监管工作，及时处理施工过程中的各种问题。
综上所述，屋面虹吸雨水排水系统施工组织设计是确保工程顺利进行和质量高效完成的重要步骤。
设计要从概况、组织机构、施工方案、安全措施、质量控制和监管等方面进行详细规划，为施工提供有力的指导和保障。
只有做好施工组织设计，才能有效地推动屋面虹吸雨水排水系统工程的顺利进行。

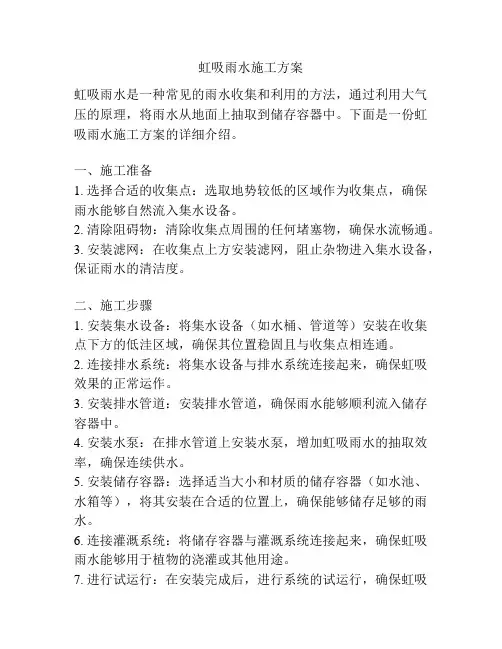

虹吸雨水施工方案虹吸雨水是一种常见的雨水收集和利用的方法，通过利用大气压的原理，将雨水从地面上抽取到储存容器中。
下面是一份虹吸雨水施工方案的详细介绍。
一、施工准备1. 选择合适的收集点：选取地势较低的区域作为收集点，确保雨水能够自然流入集水设备。
2. 清除阻碍物：清除收集点周围的任何堵塞物，确保水流畅通。
3. 安装滤网：在收集点上方安装滤网，阻止杂物进入集水设备，保证雨水的清洁度。
二、施工步骤1. 安装集水设备：将集水设备（如水桶、管道等）安装在收集点下方的低洼区域，确保其位置稳固且与收集点相连通。
2. 连接排水系统：将集水设备与排水系统连接起来，确保虹吸效果的正常运作。
3. 安装排水管道：安装排水管道，确保雨水能够顺利流入储存容器中。
4. 安装水泵：在排水管道上安装水泵，增加虹吸雨水的抽取效率，确保连续供水。
5. 安装储存容器：选择适当大小和材质的储存容器（如水池、水箱等），将其安装在合适的位置上，确保能够储存足够的雨水。
6. 连接灌溉系统：将储存容器与灌溉系统连接起来，确保虹吸雨水能够用于植物的浇灌或其他用途。
7. 进行试运行：在安装完成后，进行系统的试运行，确保虹吸雨水的正常抽取和储存。
三、施工注意事项1. 确保施工过程中的安全：在施工过程中，应注意安全，防止因施工不慎造成事故。
2. 注意材料的选择：选择质量可靠的材料进行施工，确保系统的长期稳定运行。
3. 防止堵塞：定期清洁收集点和排水系统，防止杂物堵塞排水管道。
4. 定期维护：定期对虹吸雨水系统进行维护和检查，确保其正常运行。
5. 合理利用雨水：在使用虹吸雨水时，应适度控制用水量，合理利用雨水资源。
四、施工效果评估1. 虹吸效果：通过监测虹吸雨水系统的抽取效果，评估其抽取雨水的能力。
2. 储存效果：通过监测储存容器中的雨水量，评估虹吸雨水系统的储存效果。
3. 利用效果：通过测量虹吸雨水系统供给的水量和使用的水量，评估其利用效果。
通过以上方案，可以有效地利用雨水资源，减少对自来水的依赖，实现资源的可持续利用。

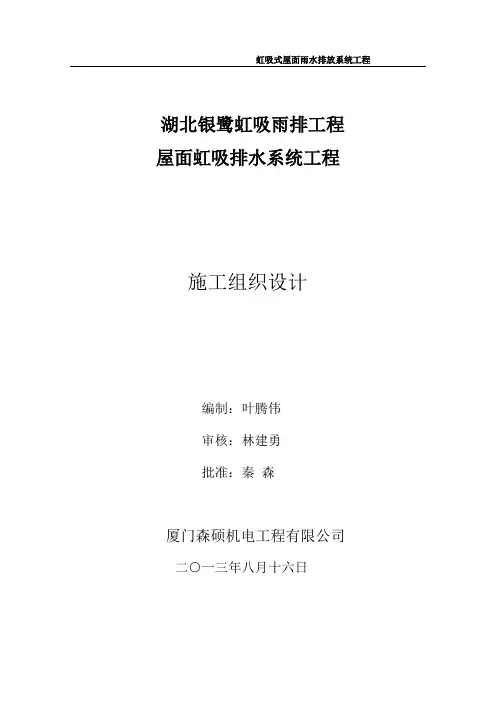

湖北银鹭虹吸雨排工程屋面虹吸排水系统工程施工组织设计编制：叶腾伟审核：林建勇批准：秦森厦门森硕机电工程有限公司二○一三年八月十六日施工组织设计目录1．施工进度计划及网络图2．施工部署3．施工前的准备4．施工方案及技术措施5．主要材料的技术性能指标6．质量保证措施7．安全文明施工保证体系8．机械设备及材料计划1．施工进度计划及网络图1.1施工进度计划根据总体施工进度控制计划，排水系统在各施工阶段工期及重点部位安排如下：总工期暂定40天。
根据招标文件工期要求开工日期：暂定2013年8月20日，完工工期：2013年10月1日。
本工程计划于40日历天内竣工。
具体安排如下：以上各项的进度见附表。
虹吸排水拟施工形象进度表- 2 -1.2工期保证措施1.2.1安装工期的关键工序控制合理安排，从关键工序上找进度。
本分项工程的关键工序为1.2.1.1在施工条件具备前进场了解各方情况，以缩短进场准备工作的时间，争取进场即时开工。
1.2.1.2安排有经验的工人与专职测量员一起测量实际尺寸并放线。
一方面可以直接进行技术交底，另一方面有利于按照实际测量尺寸进行预制。
1.2.1.3管道预制按照合理的分段方法进行加快预制及安装进程，该分段的部位要分段，不该分段的部位尽量在地面焊接预制。
1.2.2进度协调管理1.2.2.1按建设单位指挥部及监理单位的要求，按时参加现场施工协调会，协调好与其他施工单位的关系，主动向建设单位指挥部及监理单位提出为保证计划的合理性建议，及时提出下一部施工中可能出现影响工期的各种问题，对安装进度计划进行调整、完善和充实。
在整个施工过程中，坚决服从建设单位指挥部及监理单位的统一协调。
1.2.2.2围绕周进度计划的展开，对发现的问题随时协调解决。
如属项目经理部的内部问题，由项目经理协调解决；发现其他施工单位影响进度时，由项目经理与有关单位协调解决，或反映给监理单位协调解决。
如其影响将危及关键工期或总控制计划完成时，通过发函反映求得解决并被确认。

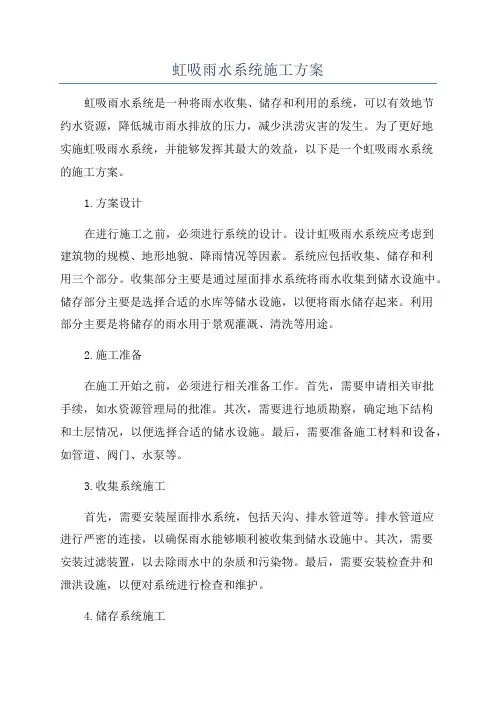

虹吸雨水系统施工方案虹吸雨水系统是一种将雨水收集、储存和利用的系统，可以有效地节约水资源，降低城市雨水排放的压力，减少洪涝灾害的发生。
为了更好地实施虹吸雨水系统，并能够发挥其最大的效益，以下是一个虹吸雨水系统的施工方案。
1.方案设计在进行施工之前，必须进行系统的设计。
设计虹吸雨水系统应考虑到建筑物的规模、地形地貌、降雨情况等因素。
系统应包括收集、储存和利用三个部分。
收集部分主要是通过屋面排水系统将雨水收集到储水设施中。
储存部分主要是选择合适的水库等储水设施，以便将雨水储存起来。
利用部分主要是将储存的雨水用于景观灌溉、清洗等用途。
2.施工准备在施工开始之前，必须进行相关准备工作。
首先，需要申请相关审批手续，如水资源管理局的批准。
其次，需要进行地质勘察，确定地下结构和土层情况，以便选择合适的储水设施。
最后，需要准备施工材料和设备，如管道、阀门、水泵等。
3.收集系统施工首先，需要安装屋面排水系统，包括天沟、排水管道等。
排水管道应进行严密的连接，以确保雨水能够顺利被收集到储水设施中。
其次，需要安装过滤装置，以去除雨水中的杂质和污染物。
最后，需要安装检查井和泄洪设施，以便对系统进行检查和维护。
4.储存系统施工储存系统主要包括储水设施的选择和安装。
根据实际情况，可以选择地下水库、储水井或塑料水箱等储水设施。
储水设施的选择应综合考虑储水量和空间条件。
施工过程中，需要进行基坑开挖、设备安装和防水处理等工作。
5.利用系统施工利用系统主要是将储存的雨水用于景观灌溉和清洗等用途。
施工过程中，需要根据实际需求，安装合适的配管和喷头。
同时，还需要安装水泵和控制系统，以便有效地利用储存的雨水。
6.施工管理在施工过程中，需要加强施工管理，确保施工质量和安全。
施工单位应按照相关要求，组织施工人员进行安全培训，并配备必要的安全设施。
同时，还需要加强对施工现场的巡查和监督，及时发现和处理问题。
7.施工验收施工完成后，需要进行系统的验收和测试。
重庆现代厂房施工方案2016年2月一、编制说明根据重庆现代厂房涂装车间项目的特点及工程建设的实际需要，我们充分考虑了拟派项目管理班子成员的专业、年龄、经验等因素，保证配置合理，且主要人员具有同等工程的施工经验。
我公司曾参加过多项大型项目的虹吸式屋面雨水排放系统工程，积累了整套成熟的施工管理组织、控制和协调经验。
对本工程的施工我们有充分的信心和足够的把握。
1．1 编制目的本施工方案是为重庆现代厂房涂装车间虹吸雨水系统供货与安装需要编制的。
编制的指导思想是：施工对业主负责，竣工让业主满意;在经济合理技术可靠的前提下，保质、保量、保工期，圆满完成本项目建设工程。
1．2编制依据本施工组织设计编制依据是：施工图纸、国家现行规范、规程、标准，重庆市有关建筑施工现场安全管理规定及其他管理性文件。
本工程主要采用的现行规范、标准及图集见下表表3.1本工程主要采用的现行规范、标准及图集序号类别规范、规程名称编号1 国家建筑给水排水设计规范GB50015-2003 3 国家建筑给水排水及采暖工程施工质量验收规范GB50242-2002 5 国家建筑设计防火规范GB50016-20066 国际建筑内污废水用塑料管系统（低温和高温）－聚乙烯（PE）ISO87707 国家建筑给水排水设计规范GBT50015-20038 行业建筑工程冬季施工规程JGJ104-20119 行业建筑机械使用安全技术规程JGJ33-201210 行业施工现场临时用电安全技术规范JGJ46-201211 国家建筑工程施工质量验收统一标准GB50300-201313 行业虹吸式屋面雨水排水系统技术规程CECS183：200514 国家给水排水管道工程施工及验收规范GB50268-200816 国家建筑安装工程质量检验评定统一标准GBJ300-200117 国家建筑工程施工现场安全用电规范GB50194-2014二、人员组织2．1 施工组织机构本工程采用项目施工管理模式组织施工，委派一名项目经理组建项目经理部，全权处理现场日常一切事务。

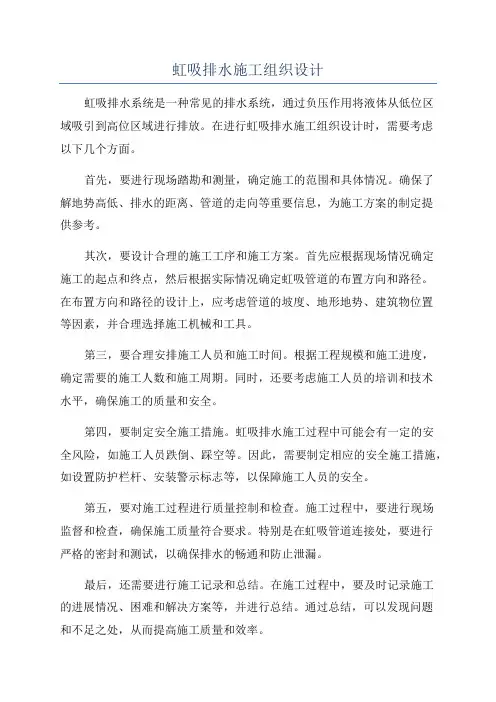

虹吸排水施工组织设计虹吸排水系统是一种常见的排水系统，通过负压作用将液体从低位区域吸引到高位区域进行排放。
在进行虹吸排水施工组织设计时，需要考虑以下几个方面。
首先，要进行现场踏勘和测量，确定施工的范围和具体情况。
确保了解地势高低、排水的距离、管道的走向等重要信息，为施工方案的制定提供参考。
其次，要设计合理的施工工序和施工方案。
首先应根据现场情况确定施工的起点和终点，然后根据实际情况确定虹吸管道的布置方向和路径。
在布置方向和路径的设计上，应考虑管道的坡度、地形地势、建筑物位置等因素，并合理选择施工机械和工具。
第三，要合理安排施工人员和施工时间。
根据工程规模和施工进度，确定需要的施工人数和施工周期。
同时，还要考虑施工人员的培训和技术水平，确保施工的质量和安全。
第四，要制定安全施工措施。
虹吸排水施工过程中可能会有一定的安全风险，如施工人员跌倒、踩空等。
因此，需要制定相应的安全施工措施，如设置防护栏杆、安装警示标志等，以保障施工人员的安全。
第五，要对施工过程进行质量控制和检查。
施工过程中，要进行现场监督和检查，确保施工质量符合要求。
特别是在虹吸管道连接处，要进行严格的密封和测试，以确保排水的畅通和防止泄漏。
最后，还需要进行施工记录和总结。
在施工过程中，要及时记录施工的进展情况、困难和解决方案等，并进行总结。
通过总结，可以发现问题和不足之处，从而提高施工质量和效率。
综上所述，虹吸排水施工组织设计是确保施工质量和进度的重要环节。
合理的设计方案、安全施工措施和质量控制措施，可以有效地提高施工效率和质量。

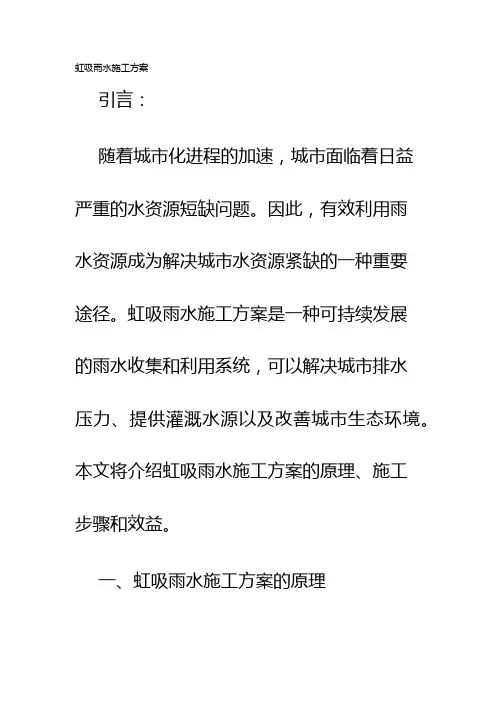

虹吸雨水施工方案引言：随着城市化进程的加速，城市面临着日益严重的水资源短缺问题。
因此，有效利用雨水资源成为解决城市水资源紧缺的一种重要途径。
虹吸雨水施工方案是一种可持续发展的雨水收集和利用系统，可以解决城市排水压力、提供灌溉水源以及改善城市生态环境。
本文将介绍虹吸雨水施工方案的原理、施工步骤和效益。
一、虹吸雨水施工方案的原理虹吸雨水施工方案是利用虹吸原理进行雨水的收集和储存。
其主要原理包括以下几个方面：1.1 虹吸原理：虹吸是一种自然物理现象，利用两个或多个垂直高度不同的容器之间的液体压力差使液体从低处被抽出到高处。
虹吸雨水施工方案利用虹吸原理，通过管道系统将雨水从低处收集到高处的储存容器中。
1.2 下水管道设计：虹吸雨水施工方案需要合理设计下水管道系统，确保雨水能够顺利流入储存容器。
下水管道的设计应考虑雨水的流量和储存容器的大小，并采取合适的管道材料和斜度，保证雨水能够顺利流动。
1.3 水泵系统：为了保证虹吸雨水施工方案的正常运行，需要安装水泵系统。
水泵系统可以提供足够的水压，使虹吸雨水能够顺利进入储存容器。
水泵系统的选型应根据需求量和水泵的功率进行合理选择。
二、虹吸雨水施工方案的施工步骤虹吸雨水施工方案的施工步骤如下：2.1 规划和设计：在施工之前，需要进行规划和设计工作。
规划和设计的内容包括场地选择、下水管道布置、储存容器的选型和布置等。
规划和设计应充分考虑地形、气候条件和雨水资源的利用需求。
2.2 下水管道施工：根据设计要求进行下水管道的施工。
包括挖掘管道沟槽、安装管道、连接管道等工作。
在施工过程中，要确保管道的坡度和连接处的密封性，以保证雨水能够顺利流入储存容器。
2.3 储存容器安装：根据设计要求安装储存容器。
储存容器的选型应根据需求量和场地条件进行选择。
常见的储存容器有地下水库、雨水桶等。
在安装过程中，要保证储存容器的密封性和结构稳定性。
2.4 水泵系统安装：根据设计要求安装水泵系统。

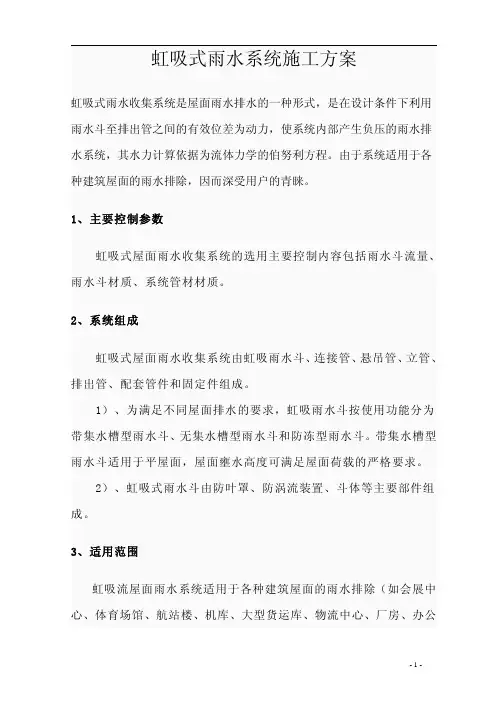

虹吸式雨水系统施工方案虹吸式雨水收集系统是屋面雨水排水的一种形式，是在设计条件下利用雨水斗至排出管之间的有效位差为动力，使系统内部产生负压的雨水排水系统，其水力计算依据为流体力学的伯努利方程。
由于系统适用于各种建筑屋面的雨水排除，因而深受用户的青睐。
1、主要控制参数虹吸式屋面雨水收集系统的选用主要控制内容包括雨水斗流量、雨水斗材质、系统管材材质。
2、系统组成虹吸式屋面雨水收集系统由虹吸雨水斗、连接管、悬吊管、立管、排出管、配套管件和固定件组成。
1）、为满足不同屋面排水的要求，虹吸雨水斗按使用功能分为带集水槽型雨水斗、无集水槽型雨水斗和防冻型雨水斗。
带集水槽型雨水斗适用于平屋面，屋面壅水高度可满足屋面荷载的严格要求。
2）、虹吸式雨水斗由防叶罩、防涡流装置、斗体等主要部件组成。
3、适用范围虹吸流屋面雨水系统适用于各种建筑屋面的雨水排除（如会展中心、体育场馆、航站楼、机库、大型货运库、物流中心、厂房、办公楼以及大型商场等），该系统设计必须采用虹吸雨水斗并进行严格的水力计算。
4、产品选用要点1）、雨水斗选用雨水斗常用材质：304不锈钢为斗体，格栅罩及反涡流装置采用硅铝合金材质。
产品有防渗漏、耐气候等性能。
泄流量大、斗前水位低、不进气，产品应在标准试验台测试。
产品的水力特性和试验方法与国际标准相同，可达到不同国家的技术标准。
2）、系统管材选用（1）用于虹吸式屋面雨水收集系统的管道，应采用铁管、钢管（镀锌钢管、涂塑钢管）、不锈钢管和高密度聚乙烯（HDPE）管等材料。
用于同一系统的管材和管件以及与虹吸式雨水斗的连接管，宜采用相同的材质。
（2）管材的选择应根据不同建筑的特点和要求，综合考虑系统的工作压力、防火、降噪、安装方便、经济性等因素。
（3）虹吸式屋面雨水收集系统采用的铸铁管管材、管件应符合现行国家标准《排水用柔性接口铸铁管及管件》GB/T12772、现行行业标准《建筑排水用卡箍式铸铁管及管件》CJ/T177、《建筑排水用柔性接口接口承插式铸铁管及管件》CJ/T178等的规定。
施工方案目录第一章编制说明第二章编制依据第三章施工部署3.1 施工安排3.2 施工准备3.3 交工及服务阶段第四章虹吸雨水系统安装工程施工方案4.1 埋地管道铺设4.2 虹吸雨水系统HDPE管道安装4.3 雨水斗安装4.4 虹吸雨水系统HDPE管道附件安装4.5 虹吸雨水系统HDPE管道支架安装第五章工程质量管理及保证措施5.1 质量方针及质量目标5.2 质量管理5.3 质量保证措施第六章安全施工保证措施6.1 安全工作方针6.2 施工安全保证措施第七章现场文明施工措施第一章编制说明本工程为*****有限责任公司***车间建设项目，重钢排架结构厂房内的虹吸雨水工程。
根据施工图纸，对施工中关键部位及安装重难点，做了精炼准确的阐述，力求做到施工配合更周密、更紧凑，施工工艺更合理、更先进、更创新。
第二章编制依据2.1 ****有限责任公司提供的相关资料、设计任务书以及施工图纸；2.2 国家及地方现行的相关法规、技术政策、技术标准、施工及验收规范、工程质量检验评定标准、施工操作技术规程及强制性条文的规定；2.3 现场实际情况；2.4 本单位的施工经验。
第三章施工部署3.1 施工安排3.1.1 主体施工阶段积极配合土建结构施工，做好预埋、预留工作，班组在主体施工中应紧密配合土建进度，进行作业人员动态管理，组织立体交叉施工；3.1.2 施工顺序：主体完成后，检查预埋预留的孔洞及管线是否准确，做好维护工作，以免被破坏。
按照雨水斗—水平悬吊管—支管—主立管—地下水平管的顺序分系统进行施工；3.1.3 劳动力安排；作业层的劳务组织安排，随各阶段的施工内容和施工量的大小随时进行调整，实行严密的动态管理，保证现场用工的充沛而不闲置。
施工现场劳动力安排计划如下：施工前期安排4人，负责技术协调、场地勘查、配合其他专业进行预留、预埋工作；施工高峰期安排12人，全面展开施工；3.1.4 工机具安排：3.2 施工准备3.2.1 技术准备该工程在施工前应组织技术人员和现场管理人员认真阅读图纸，熟悉图纸的施工内容，重点把握1、技术要求；2、采用的施工及验收规范；3、管道的走向、标高、坡度；4、与管道相连的管件部位，名称，数量，规格等；5、施工用所用材料等。
作到技术管理人员对整个工程有一个清晰的认识轮廓，并根据现场的具体条件和图纸内容编制出详尽的作业方案并对施工人员进行相应的交底。
执行入场三级安全教育，由现场工程师对工人进行安全技术交底。
3.2.2 组织准备建立以施工班长负责制的施工管理体系和以专业工程师为主的技术管理体系，形成完整的项目施工组织管理机构；合理安排施工力量，保证安装工程进度；按规定办理进场手续，协调各方工作关系，创造良好的施工环境，本系统全部材料按规定日期进场并报请甲方和监理单位检验，3.3 交工及服务阶段工程施工完毕，向业主办理工程竣工和工程移交手续，工程施工资料和技术资料一同交付业主，组织培训有关操作、维护人员，为保证工程交工后的正常使用，将根据国家规定或合同条款对工程实行保修服务，对非施工原因造成的质量缺陷也将为业主提供满意的服务。
第四章虹吸雨水系统安装工程施工方案4.1 埋地管道铺设4.1.1 铺设埋地管道宜分两段施工。
先铺设室内管道，到伸出外墙脚250mm为止，待土建建筑物施工结束，在室外管道施工时再连接到检查井；4.1.2 室内埋地管道铺设，在管线位置应在土建回填符合要求后，按以下工序进行：放线定位，开挖管沟→检查各基础墙的预留孔洞→绘制受水口及管道走向实测小样图→配管铺设→灌水试验，作隐蔽工程验收→管沟回填；4.1.3 埋地管道沟底应平整，无突出的坚硬物。
管道铺设前宜设厚度为100～150mm、宽度为管外径的2.5倍的砂垫层，垫层坡度与管道坡度相同；4.1.4 管道穿越基础，应配合土建按设计要求与标高施工。
设计无要求时，管顶上部预留净高不小于150mm。
穿越地下室外墙时，应采取防水措施；4.1.5 埋地管道应经灌水试验合格，并经工程中间验收合格后，方可回填。
埋地管道回填应分层，每层厚度宜为150mm。
回填密实度应符合设计要求；4.1.6 排出管与室外砖砌检查井连接时，管道端部应与井壁相平。
4.2 虹吸雨水系统HDPE管道安装：4.2.1 HDPE管宜采用管道切割机切割，切口应垂直于管中心； HDPE预制管段不宜超过10m，预制管段之间的连接应采用电熔、热熔对焊或法兰连接；在悬吊的水平管上宜使用电熔连接，且与固定件配合安装。
4.2.1.1 用热熔焊机连接：1）清洗管口内外表面，必须清洁无污染；2）根据连接管材规格用相应夹瓦，并固定在热熔焊机的焊接架上，要连接的管的管道边距其靠近的夹瓦30-50mm为宜；3）将刨刀放在连接的两管之间，固定在焊接架上，对管口进行刨口，直斗管口断面垂直于管道的中心线为止，关掉油压开关和刨刀电源，取掉刨刀；4）清理管口及管配件内外表面；5）加热：把加热板放在要连接的两管之间，固定在焊接架上，打开油压开关使两管口紧贴在加热板上，调节焊机的加热温度，打开加热板的电源开关，给管进行加热，管壁厚度在4.3-14.2mm 时，加热温度为210℃-220℃，管壁厚度在15.9-30mm时，加热温度为250℃，当温度达到调节值时，关掉油压开关和加热板电源开关，停止加热，取掉加热板；6）焊接：打开油压开关，在5-6秒内把要连接的管熔接在一起，焊接完成好的管道一般要冷却20分钟左右4.2.1.2 用电熔机、电熔套管连接：1）根据连接的管道规格，选择相应的电熔套管；2）清理管口部分及配件的内外表面；3）将要连接的两管插（两根）接在电熔套管的两个接线端子上，并根据电熔套管的规格，调节好电熔焊机的焊接时间，焊接必须严格按照规定的焊接时间操作，严禁加时焊接；4）电熔套管焊接完毕后，关掉焊机电源，取掉输出电源线，焊好的管道一般冷却20分钟左右；4.2.2部分HDPE管为架空敷设。
敷设前要按图纸核对位置，把管子及附件运到现场。
安装时，在支架固定后，采用导链将其吊到相应位置并进行相应简单对接，再用导链进行平移；管道吊装就位后进行找正和调整，待达到标高、中心线和坡度均正确无误后，即进行连接固定。
4.3 雨水斗安装：4.3.1在屋面结构施工时，必须配合土建工程预留符合雨水斗安装需要的预留孔；进水口水平安装，保持天沟内的雨水能通过雨水斗排净；；雨水斗安装后，其边缘与屋面相连处应严密不漏。
虹吸排水系统的雨水斗进水隔栅暴露于屋面上，隔栅由固定螺栓与雨水斗底盘固定，雨水斗下端尾管与HDPE管道之间采用法兰连接，可确保管道连接的密闭性。
4.3.2雨水斗安装在金属天沟内：1）将雨水斗座连同保护螺丝在金属天沟内定位；2）旋掉保护螺丝，将表面灰尘清洗干净，安装上新的虹吸式屋面地漏配套的螺杆，装上双面自粘密封胶圈；3）铺设柔性防水卷材时将与螺杆位置相配置的地方钻眼；4）用螺帽将卷材压环、空气挡板、雨水整流栅坚固在雨水斗座上；5）根据现场实际构造层次调节好空气挡板上部的调节螺杆高度并坚固螺杆；6）将防叶罩牢固的安装在螺杆上。
4.4 虹吸雨水系统HDPE管道附件安装：HDPE管雨水立管应按设计要求设置检查口，检查口中心宜距地面1.0m，检查口的最大设置间距不宜大于30m；雨水管道应按设计规定的位置安装；连接管与悬吊管的连接宜采用45°三通；悬吊管与立管、立管与排出管的连接应采用2个45°弯头或R不小于4D的90°弯头；管道穿过墙壁、楼板或有防火要求的部位时，应按设计要求设置阻火圈、防水胶带或防水套管；雨水管穿过墙壁和楼板时，应设置金属或塑料套管。
楼板内的套管，其顶部应高出装饰地面20mm ,底部与楼板底面齐平。
墙壁内的套管，其两端应与饰面齐平。
套管与管道之间的缝隙应采用阻燃密实材料填实；在安装过程中，管道和雨水斗的敞开口应采用临时封堵措施。
4.5 虹吸雨水系统HDPE管道二次悬吊系统及支架安装：4.5.1 二次悬吊系统是一种新型管道固定装置，能将雨水悬吊管因温度变化产生的膨胀变形分解到各固定支（吊）架之间，使变形无法目测察觉。
在安装管道系统以前，按照设计位置把固定系统安装好。
首先，对于悬吊水平管道的二次悬吊系统，按照设计数量和位置先把安装片焊接在钢结构上，如果是钢筋混凝土结构，则用钢膨胀螺栓把安装片固定在钢筋砼上，用螺杆、管卡禁固装置把悬吊方钢管固定起来，水平度调整至符合设计要求。
以便进行水平管道的安装。
对于立管的固定装置，同样按设计要求和规范规定把安装片固定在柱子或墙壁上，以便进行立管管卡的安装。
4.5.2 高密度聚乙烯（HDPE）悬吊管宜采用方形钢导管进行固定。
方形钢导管的尺寸应符合表1 的规定。
方形钢导管应沿高密度聚乙烯（HDPE）悬吊管悬挂在建筑承重结构上，高密度聚乙烯（HDPE）悬吊管则宜采用导向管卡和锚固管卡连接在方形钢导管上。
方形钢导管悬挂点间距和导向管卡、锚固管卡的设置间距，应符合表2 和图1、图2 的规定。
表2 HDPE横管固定件最大间距（mm）图1 DN40～DN200的HDPE管横管固定装置图2 DN250～DN315的HDPE管导向管卡布置4.5.3 高密度聚乙烯（HDPE）悬吊管的锚固管卡宜安装在管道的端部和末端，以及Y型支管的每个方向上，2个锚固卡之间的距离不应大于5m。
当雨水斗与立管之间的悬吊管长度超过1m时，应安装带有锚固管卡的固定件。
当悬吊管的管径大于200mm时，在每个固定点上应使用2个锚固管卡。
4.5.4 高密度聚乙烯（HDPE）管立管的锚固管卡间距不应大于5m，导向管卡间距不应大于15倍管径（图3）。
图3 HDPE管垂直固定装置4.5.5 当虹吸式雨水斗的下端与悬吊管的距离不小于750mm时，在方形钢导管上或悬吊管上应增加2个侧向管卡。
在雨水立管的底部弯管处应设支墩或采用牢固的固定措施。
第五章工程质量管理及保证措施5.1 质量方针及质量目标质量方针：信守合同、保证质量、优质服务，为业主提供满意的建设工程产品；质量目标：虹吸雨水系统安装分部工程质量优良，分部分项工程合格率为100%，优良率80%以上，安装观感得分90分以上。
5.2 质量管理1）认真贯彻“质量、工期、服务”的经营宗旨，严格按照国家标准及施工技术验收规范组织施工。
使施工的全过程处于质量监控中，保证建筑产品的质量合格。
2）做好施工前的图纸自审、会审工作。
搞好施工技术交底，对重要设备及关键工序的安装，做出施工方案经业主批准后实施。
施工中经常与业主、质量监督部门保持联系，听取业主对工程质量的要求和意见，随时整改可能出现的质量问题。
项目部定期召开质量分析会，分析质量情况。
3）制定分部分项工程质量预控计划和质量预控措施，随时进行检查。
施工中除抓好关键工序施工质量外，同时要预防一般质量通病的发生。
