亚太6号卫星接收参数及卫星天线调整方法

如何调整卫星天线的方法分享
原来能接收亚洲3S卫星的可以调整一下卫星天线的方位角一般都能够收到的，下面是网上收集的调整卫星节目的方法，仅作参考:
方法1：首先选择增加转发器或设置电视节目，输入一个中星6B的卫星节目参数，这时只有信号强度有百分之七十多,信号质量为零或很小,说明连接正确，只是方位角和仰角没有调整好.用对星指导确定估算一下所接收卫星的方位角和仰角.没有仰角仪的情况下,可以用如下的方法调整: 下面是接收卫星的调整方法，先将天线方位角大致位置确定好。

然后调整仰角，仰角先不固定，反复调整仰角大小，每调一次仰角后，转动一下方位角，同时看信号质量是否有变化，只要有小的变化说明捕捉到了卫星信号，然后再细心调整方位角和仰角，当信号质量达到百分之三十多就能收看节目了。

最后还要调整下高频头的极化角和高频头的焦距。

极化角等于卫星径度减本地径度。

高频头的零度在水平位置.只要细心调整一定会达到最佳状态。

调整好后按确定键就OK了。

这就对准了卫星.其它的节目可以一一输入.有自动搜索的也可以搜索一下就都有了.
方法2：在调整卫星接收天线之前，应该知道被收视卫星电视节目的下行频率、极化方式等参数，并首先将极化方式调整好，收到卫星信号后再细调极化。

调整卫星天线难度较大的是调方位角和仰角。

接收天线的方位角、仰角、极化方式调整好，以及卫星电视节目的接收参数要准确无误，才。

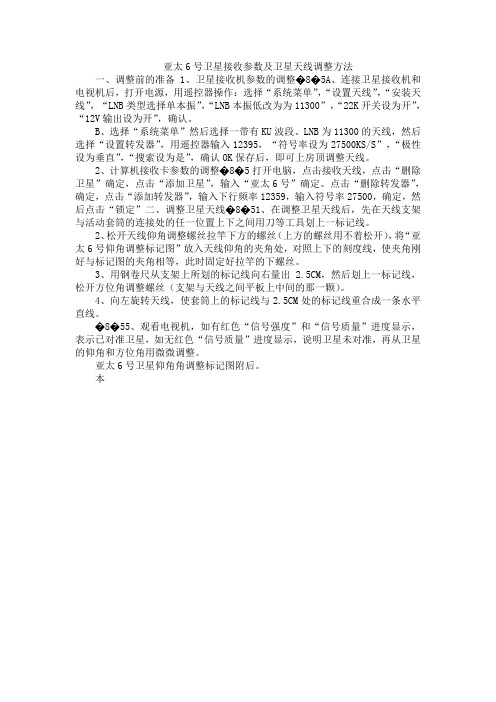

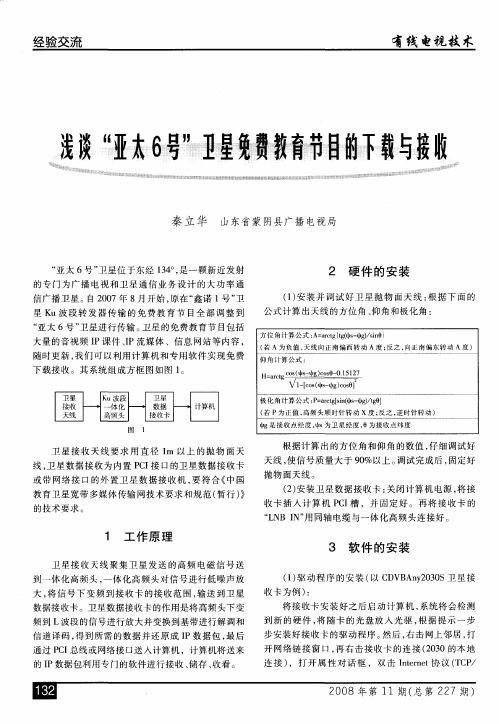

亚太6号卫星接收参数及卫星天线调整方法
一、调整前的准备1、卫星接收机参数的调整�8�5A、连接卫星接收机和电视机后，打开电源，用遥控器操作：选择“系统菜单”，“设置天线”，“安装天线”，“LNB类型选择单本振”，“LNB本振低改为为11300”，“22K开关设为开”，“12V输出设为开”，确认。

B、选择“系统菜单”然后选择一带有KU波段、LNB为11300的天线，然后选择“设置转发器”，用遥控器输入12395，“符号率设为27500KS/S”，“极性设为垂直”，“搜索设为是”，确认OK保存后，即可上房顶调整天线。

2、计算机接收卡参数的调整�8�5打开电脑，点击接收天线，点击“删除卫星”确定，点击“添加卫星”，输入“亚太6号”确定。

点击“删除转发器”，确定，点击“添加转发器”，输入下行频率12359，输入符号率27500，确定，然后点击“锁定”二、调整卫星天线�8�51、在调整卫星天线后，先在天线支架与活动套筒的连接处的任一位置上下之间用刀等工具划上一标记线。

2、松开天线仰角调整螺丝拉竿下方的螺丝（上方的螺丝用不着松开），将“亚太6号仰角调整标记图”放入天线仰角的夹角处，对照上下的刻度线，使夹角刚好与标记图的夹角相等，此时固定好拉竿的下螺丝。

3、用钢卷尺从支架上所划的标记线向右量出 2.5CM，然后划上一标记线，松开方位角调整螺丝（支架与天线之间平板上中间的那一颗）。

4、向左旋转天线，使套筒上的标记线与2.5CM处的标记线重合成一条水平直线。

�8�55、观看电视机，如有红色“信号强度”和“信号质量”进度显示，表示已对准卫星，如无红色“信号质量”进度显示，说明卫星未对准，再从卫星的仰角和方位角用微微调整。

亚太6号卫星仰角角调整标记图附后。

本。

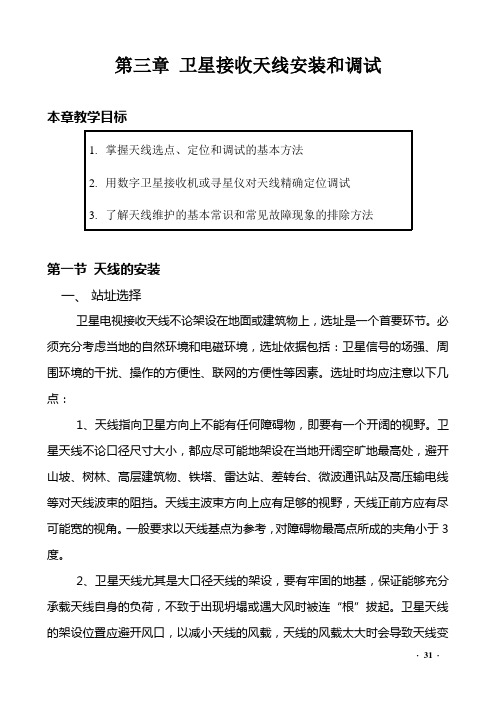

第三章卫星接收天线安装和调试本章教学目标第一节天线的安装一、站址选择卫星电视接收天线不论架设在地面或建筑物上，选址是一个首要环节。

必须充分考虑当地的自然环境和电磁环境，选址依据包括：卫星信号的场强、周围环境的干扰、操作的方便性、联网的方便性等因素。

选址时均应注意以下几点：1、天线指向卫星方向上不能有任何障碍物，即要有一个开阔的视野。

卫星天线不论口径尺寸大小，都应尽可能地架设在当地开阔空旷地最高处，避开山坡、树林、高层建筑物、铁塔、雷达站、差转台、微波通讯站及高压输电线等对天线波束的阻挡。

天线主波束方向上应有足够的视野，天线正前方应有尽可能宽的视角。

一般要求以天线基点为参考，对障碍物最高点所成的夹角小于3度。

2、卫星天线尤其是大口径天线的架设，要有牢固的地基，保证能够充分承载天线自身的负荷，不致于出现坍塌或遇大风时被连“根”拔起。

卫星天线的架设位臵应避开风口，以减小天线的风载，天线的风载太大时会导致天线变形，影响信号的接收效果。

3、卫星天线周围不应有干扰源。

天线所对应的方向应避开雷达站、差转台、微波通讯站及高压电线等，应尽量避开这些干扰源；对于非同频干扰，由于卫星接收机的选频作用，允许干扰电平大于信号电平，但不能过大，使高频头进入饱和状态（接收机输入电平范围为-60dBm-30dBm），否则要在高频头与馈源之间加入带通滤波器，滤除干扰信号。

在微波干扰严重的城市楼群中架设时要特别注意，为了保证信号接收的质量，一般应使用频谱分析仪或微波场强仪对卫星天线架设位臵进行实地测量，利用地形或建筑物巧妙地避开微波干扰。

4、若在建筑物上架设，应考虑在暴风情况下地面站因受力而产生的对屋顶的破坏性影响，即建筑物的承重能力。

要满足10级大风能工作，12级大风不毁坏。

5、若在平地上架设，特别是农村中小学要注意校舍、围墙、树木的遮挡，更要注意学生安全，要尽量安装在学生不易碰到的地方，或者在天线周围加设围栏。

射频电缆线的走线采用埋地或空中架设，地下掩埋时要用20mm的钢管或者PVC管做线缆外套，空中架设时高度要在2.5m以上，空中距离超过10m时，要用钢绞线承载。

鑫诺 3号、中星 6B 和亚太 6号卫星 Ku 频段转星参数全国转星参数下载为进一步提高卫星广播电视传输质量,满足用户要求。

方便广大用户接收,国家广播电影电视总局现予公布鑫诺 3号、中星 6B 和亚太 6号卫星 Ku 频段上传输的所有广播电视节目的接收技术参数以及全国所有县城所在地的卫星接收设施接收三颗卫星的方位角、俯仰角、极化角、朝南偏角等数据,欢迎查阅。

从 2007年 8月 1日开始我国由卫星传送的电视和广播节目将转星了,这是我国有了卫星电视广播以来进行的规模最大的一次转星工作。

由于最新发射升空的鑫诺 3号广播卫星(125°E 和中星 6B 通信广播卫星(115.5°E 的成功定位,在完成了在轨测试后,便开始实施全国卫星广播电视转星方案。

自 8月 1日起, 原在亚太 2R 卫星 (76 .5°E 、中卫 1号卫星 (87.5°E 、亚洲 3S 卫星 (105.5°E 、鑫诺 1号卫星(110.5°E 、亚洲 4号卫星(122°E 、亚太 6号卫星(134°E 等 6颗卫星共 36个 C 波段转发器上传送的中央台和省市台的 152套卫星电视节目和中央台, 各省市台 155套广播节目全部转移到鑫诺 3号卫星(125°E 和中星6B 卫星(115.5°E 上去传送。

在这二颗卫星上,共使用 31个 C 波段转发器传送 165套电视节目和 155套广播节目。

原在鑫诺 1号卫星 (110.5°E KU 波段上传送的 20套“ 村村通” 卫星电视节目、我国准许落地的 34套境外卫星电视节目、中央教育电视台等中央和部分省市远程教育广播转移到亚太 6号卫星 (134°E KU 波段上去进行传送。

此次转星规模颇大,而涉及到的地面接收站点和工作量更是巨大。

全国有 1500万个地面接收站点将要从接收亚太 2R 卫星(76.5°E 等 6颗卫星的位置上调整到接收鑫诺 3号卫星(125°E 、中星 6B 卫星(115.5°E 的位置。

卫星电视接收调试方法及接收参数将天线同轴电缆室内一端英制连接头连接到卫星接收机“天线输入”连接口上，用随机携带的音／视频线将接收机的“视频”和“左／右音频”输出端分别与电视机的“视频”和“左／右音频”输入端相连，将电源线与220 V／50 Hz交流电相连后打开接收机电源开关。

带网络接口的卫星电视／数据接收机(RJ-45接口)，还要将网线接到计算机网卡接口上或交换机上(注：将卫星接收机的配置程序安装在计算机上，由计算机完成参数配置)。

卫星电视接收机按功能分为两类：一是普通电视接收机；二是电视／数据接收一体机。

它们的安装与调试方法分别如下：1．普通电视接收机的安装与调试(1)连接信号线。

第一，连接卫星信号输入：首先检查“射频输入”连接头是否完好，将同轴电缆线接头接到机器“射频输入”端。

第二，连接s视频端子：用s视频线将本机的s视频输出端与电视机的s视频输入端相连。

第三，连接音、视频信号：用音、视频线将本机的“L／R”和"VIDEO"分别与电视机的“左／右音频”和“视频”输入端相连。

(2)调试内容和方法。

卫星接收机的调试主要是用遥控器调出配置“菜单”(MENU)，根据菜单的提示，按卫星传输平台提供的卫星参数将卫星接收机参数配置好，主要参数包括：①根据所要接收的卫星，设置好卫星接收机所要接收的卫星信号下行频率(中央平台下行频率为12 620 MHz，山东平台下行频率为12 655MHz)；②设置好本振频率(具体情况要看高频头标定的本振频率数值，一般为11 250 MHz或11 300 MHz)；③设置好下行极化方式(中央平台下行极化方式为垂直，山东平台下行极化方式为水平)；④设置好符号率(中央平台符号率为32 553 Ksps，山东平台符号率为4 340 Ksps)；⑤设置好纠错方式(FEC：3／4或AUTO)。

参数设置完成后，按<EXIT>键退出。

接收机开始搜索节目，节目搜索完毕后，系统会将搜索到的节目自动加到“卫星转频器”、“影视节目”或“音乐节目”菜单中，并显示搜索到的电视或音乐节目，否则会提示“无卫星信号”。

卫星天线的调整方法：
先将电视及卫星机顶盒打开，按卫星接收机遥控器上的菜单键－再按节目设置－增加节目依次输入下行频率、符号率、极化方式，以福建卫视为例：下行频率：3706符号率：4420极化方式：水平。

（另外本振频率也要正确为5150）这是第一步。

第二步，看下面信号质量与信号强度，这时信号强度一般为70%左右（如果没有，说明连接馈线没有接通），而信号质量为0%。

这就需要调整室外的卫星天线，（调整天线要调三角：方位角、仰角、及极化角。

）到外面左右上下转动天线来找星，转的时候看信号质量使其最高为止，然后转高频头顺时针来回转至之信号质量最好（最主要是慢转锅，要耐心）。

第三步，按遥控器确认，这时接收机自动搜索找台。

第四步，用盲扫功能搜索所有的节目。

到此为止调整天线就好了。

最后把卫星天线用砖块压实。

并找一个大点的可乐瓶子罩在高频头上以防止高频头进水。
