卫星电视接收机的安装和调试

卫星电视接收调试方法及接收参数卫星电视是通过卫星进行信号传输和接收的一种电视接收方式。

在进行卫星电视接收调试时，我们需要了解一些基本的接收参数，并进行相应的设置和调试。

下面将介绍一些常见的卫星电视接收调试方法及接收参数。

一、卫星电视接收调试方法：1.定位天线：将天线对准卫星信号源是卫星电视接收的第一步，一般采用天线测量仪或信号找星仪来测量和定位，确保天线与卫星的对准角度正确。

2.调节天线角度：在定位天线的基础上，通过微调天线角度来提高接收信号的质量，可以通过观察接收机上的信号强度和质量指示器来调节。

3. 调节LNB极化角度：LNB（Low Noise Block，低噪声转换器）是用于接收卫星信号的设备，其极化角度需要调节到合适的位置，以便接收卫星信号源的极化信号。

4.设置接收参数：根据不同的卫星信号源，设置相应的接收参数，包括频率、符号率和纠错码等。

可以通过接收机的菜单设置来进行调节。

5.装配和连接设备：将电视机、接收机、LNB等设备进行正确的装配和连接，确保信号的顺畅传输。

6.调试信号质量：通过观察信号强度和质量指示器，并在屏幕上观察图像和声音的质量，来确定卫星电视接收的信号质量是否满足要求。

二、卫星电视接收参数：1. 频率（Frequency）：指卫星信号的频率，一般以MHz为单位，可以根据提供商或卫星信号源的要求进行设置。

2. 符号率（Symbol Rate）：指信号在单位时间内传输的符号数量，一般以ksps（千符号每秒）为单位。

根据卫星信号源的要求进行设置。

3. 极化（Polarization）：指卫星信号的极化方式，常见的有水平极化（H）和垂直极化（V），需要根据卫星信号源的要求进行设置。

4. 纠错码（FEC）：指用于误差校正和纠正的编码方式，常见的有如Viterbi等不同的纠错码方式，需要根据卫星信号源的要求进行设置。

5. 编码方式（Modulation）：指信号传输的编码方式，一般有QPSK、8PSK等不同的编码方式，需要根据卫星信号源的要求进行设置。

2004TVRO 初烧手册Jamson目录第一章【学习基础知识】 (1)一、要想接触这些东西，要先了解一定的知识 (1)二、要想看卫星电视，应该具备这些硬件 (1)（1）接收机 (1)（2）天线 (1)（3）高频头 (1)（4）馈线 (1)（5）F头 (2)第二章【天线】 (2)一、确定要收看的节目 (2)二、选天线 (2)第三章【接收机】 (3)一、根据收视节目确定要哪种接收机 (3)二、卡机的种类和加密系统 (3)（1）VIACCESS法国电信2代系统 (3)（2）IRDETO爱迪德系统 (4)（3）双系统机器（VIACCESS2和IRDETO） (4)（4）1020双汉卡 (4)（5）收看上面所有系统节目的方法 (4)三、购买设备 (5)第四章【接收前准备】 (5)（1）天线安装的位置 (6)（2）天线如何安装 (6)（3）工具的准备 (6)（4）准备馈线 (6)（5）下载寻星软件................................................................................... 错误！未定义书签。

（6）记录所需参数 (6)（7）准备测量用器具 (6)第五章【正装还是倒装天线】 (7)一、正装偏馈 (7)二、倒装偏馈 (8)第六章【如何调极化角】 (8)第七章【调星经验】 (9)第八章【安装经验】 (11)一、室外安装 (11)二、阳台安装 (12)三、室内安装 (12)四、锅头分离 (13)五、室外窗台安装 (13)第九章【效馈源使用篇】 (14)第十章【一锅多星篇】 (15)一、一锅双星 (15)二、一锅多星 (18)第十一章【Ｃ／Ｋｕ复合高频头】 (20)一、自己动手用普通C、Ku高频头改装复合高频头 (20)（1）高频头的选用 (20)（2）加工 (21)（3）装配与调试 (21)二、自制经济适用的Ｃ／Ｋｕ复合高频头 (21)第十二章【防止Ku信号雨衰】 (22)（1）给ku高频头穿上“防雨衣” (23)（2）给Ku高频头换上“防雨帽” (23)（3）给Ku高频头“翻翻身” (23)（4）给Ku天线造“防雨屋” (23)第十三章【器材保养】 (23)一、接收机的保养 (23)二、天线的保养 (24)第十四章【卫星节目接收不良的原因】 (25)（1）天线的安装位置选择合理 (25)（2）卫星接收天线的技术指标要达标 (25)（3）高频头焦点焦距 (25)（4）卫星分配器、线放器的选用 (25)（5）特殊自然条件下的卫星信号中断 (25)（6）接收机的门限不同 (26)第十五章【卫视知识】 (26)一、数字卫星电视系统简介 (26)（1）DTH系统的组成 (26)二、什么是地球同步卫星 (28)三、IRD是什么 (28)四、什么是TVRO (28)五、什么是DiSEqC (28)六、什么是lnb (30)初烧手册第一章【学习基础知识】一、要想接触这些东西，要先了解一定的知识朋友首先应该浏览些相关网站的介绍（尤其是一些好的论坛，都要放在收藏夹中，每天浏览下有什么新的东西），然后再在QQ中加几个实在的懂行朋友，我的列表中就有些不错的朋友，碰到问题一般都能在忙中帮我解答，有些不实在聊一阵，发现后就删除掉算了！二、要想看卫星电视，应该具备这些硬件（1）接收机现在基本上都是数字的了。

卫星电视接收机的操作指南第一部分：安装和连接1.打开卫星电视接收机包装，确保所有附件齐全。

通常包括接收机、遥控器、天线、电源适配器和HDMI线等。

2.将卫星天线适当地放置在室外，确保它可以在无障碍的情况下接收到卫星信号。

将卫星天线的输出连接到接收机上的卫星输入接口。

3.将接收机的电源适配器插入电源插座，并将其连接到接收机上的电源输入接口。

4.使用HDMI线将接收机的HDMI输出接口连接到电视的HDMI输入接口上。

5.打开电视并将其切换到对应的HDMI输入源。

第二部分：遥控器使用1.在遥控器上插入电池（通常为2节AAA电池），并确保电池极性正确放置。

2.按下遥控器上的电源按钮，确保接收机处于开启状态。

3.使用遥控器上的导航按钮（上、下、左、右）浏览菜单和电视节目。

4.使用遥控器上的数字键输入频道号码或节目编号。

5.使用遥控器上的音量按钮调节音量大小。

6.使用遥控器上的菜单按钮进入或退出菜单界面，从菜单中选择所需的设置或功能。

7.使用遥控器上的返回按钮返回上一个菜单或频道。

8.使用遥控器上的或查询按钮找到特定频道或节目。

9.使用遥控器上的录制按钮（如果适用）录制节目，可以在后续观看。

10.使用遥控器上的播放、暂停、停止和快进/快退按钮控制播放状态。

11.使用遥控器上的静音按钮将音量设置为静音。

第三部分：菜单设置1.按下遥控器上的菜单按钮进入菜单界面。

2.使用导航按钮浏览菜单选项。

3.选择“设置”或“系统设置”选项，可以进行基本设置，如语言、时区和图像质量等。

4.选择“频道设置”或“节目设置”选项，可以进行频道和节目排序等设置。

5.选择“音频设置”，可以调整声音效果和音频输出设置。

6.选择“网络设置”，可以连接到互联网，以便享受更多的在线内容和功能（如果接收机支持）。

7.选择“父母控制”或“儿童锁定”选项，可以设置节目的限制级别或锁定特定频道。

8.根据个人需求设置其他菜单选项，如时间设置、保存设置等。

卫星电视接收调试方法及接收参数将天线同轴电缆室内一端英制连接头连接到卫星接收机“天线输入”连接口上，用随机携带的音／视频线将接收机的“视频”和“左／右音频”输出端分别与电视机的“视频”和“左／右音频”输入端相连，将电源线与220 V／50 Hz交流电相连后打开接收机电源开关。

带网络接口的卫星电视／数据接收机(RJ-45接口)，还要将网线接到计算机网卡接口上或交换机上(注：将卫星接收机的配置程序安装在计算机上，由计算机完成参数配置)。

卫星电视接收机按功能分为两类：一是普通电视接收机；二是电视／数据接收一体机。

它们的安装与调试方法分别如下：1．普通电视接收机的安装与调试(1)连接信号线。

第一，连接卫星信号输入：首先检查“射频输入”连接头是否完好，将同轴电缆线接头接到机器“射频输入”端。

第二，连接s视频端子：用s视频线将本机的s视频输出端与电视机的s视频输入端相连。

第三，连接音、视频信号：用音、视频线将本机的“L／R”和"VIDEO"分别与电视机的“左／右音频”和“视频”输入端相连。

(2)调试内容和方法。

卫星接收机的调试主要是用遥控器调出配置“菜单”(MENU)，根据菜单的提示，按卫星传输平台提供的卫星参数将卫星接收机参数配置好，主要参数包括：①根据所要接收的卫星，设置好卫星接收机所要接收的卫星信号下行频率(中央平台下行频率为12 620 MHz，山东平台下行频率为12 655MHz)；②设置好本振频率(具体情况要看高频头标定的本振频率数值，一般为11 250 MHz或11 300 MHz)；③设置好下行极化方式(中央平台下行极化方式为垂直，山东平台下行极化方式为水平)；④设置好符号率(中央平台符号率为32 553 Ksps，山东平台符号率为4 340 Ksps)；⑤设置好纠错方式(FEC：3／4或AUTO)。

参数设置完成后，按<EXIT>键退出。

接收机开始搜索节目，节目搜索完毕后，系统会将搜索到的节目自动加到“卫星转频器”、“影视节目”或“音乐节目”菜单中，并显示搜索到的电视或音乐节目，否则会提示“无卫星信号”。

各种卫星电视接收机的操作指南1.通过自动搜索功能自动搜索节目以航天珠江WTD-198型卫星接收机为例，其具体操作步骤如下：（1）按遥控器“菜单”键进入“菜单”目录。

（2）在“菜单”目录中选择“系统设置”，按“确认”键。

（3）在“系统设置”目录中选择“恢复出厂设置”，按遥控器“右（？）”键移动到“是”的位置。

（4）出现密码菜单后，按遥控器“上（）、下（？）、左（？）、右（？）”（或数字）键，输入“8888”。

（5）按“菜单”键返回主菜单。

（6）在“主菜单”中选择“节目设置”并进入，选择“自动搜索”，再按“确认”键，开始“自动搜台”。

（7）搜台完毕后，按遥控器的“菜单”键退出。

2.通过RS—232串行接口遥控操作3.通过卫星接收机面板（或遥控器）的按键手动操作以科海、亚视达、同州、九州、如意、航天、东仕和长虹公司生产的卫星接收机为例说明此类机型的具体操作步骤。

“科海”卫星接收机具体操作步骤如下：（1）正确调整好卫星天线的方位角、仰角、极化角，并连接好所有设备。

（2）打开卫星接收机电源，按“菜单”键选择“修改本振频率”，再按“确认”键，输入新的本振频率（对于C波段节目为5150MHz; 对于Ku波段节目为11300MHz），按“确认”键确认。

（3）在“菜单”中选择“扩展菜单？节目编辑？增加节目”项。

（4）正确输入节目的“下行频率”、“符号率”和“FEC”参数（其它参数不考虑）。

（5）在“极化方式”选项中，如该节目是“水平极化”就选择“水平极化”，是“垂直极化”就选择“垂直极化”（“H”代表水平极化、“V”代表垂直极化）。

（6）此时，“信号强度”和“信号质量”有百分比显示，并显示“有卫星信号”，或者在接收机面板上，“信号锁定指示灯”为绿色，表示锁定。

（7）按“确认”键，进行节目搜索，系统提示“节目搜索中，请稍候”。

（8）当系统搜到节目并自动存储后，按“菜单”键退出，节目存储完毕。

（9）预搜索新的节目，则按步骤（3）—（8）重复操作即可，需要改变的只是“下行频率”、“符号率”的参数和“极化方式”的选项，直至所有节目搜索完毕。

卫星电视接收系统的安装与调试卫星电视接收系统的安装与调试来源：上海卫星电视安装发布时间：2009-11-11点击数：77Ａ两颗卫星电视的境内卫星电视节目将全部转移到新发射的两颗专用Ｃ波段卫星电视上。

卫星电视寻星札记三篇来源：上海卫星电视安装发布时间：2009-11-9点击数：37卫星电视寻星札记三篇45cm偏馈天线在北方的双星接收随着上海卫星电视安装卫星转发器功率的增强，45cm的偏馈天线在北方地区也逐渐有了用武之地，而且有许多组卫星相邻较近，这激发了我用45cm偏馈天线一锅双星的想法。

手头恰好有一副二手的日本45cm偏馈天线，而且配置的又是双星Ku头，这给双星接收提供了极好的便利条件。

笔者用的接收机是9.16版同洲3188C和亚视达VEN-5588。

首先需要对双星Ku头进行改造，因为日本高频头的极化切换电压为11/15V，这与我们国内的接收机是不匹配的，所以多数接收机只能使用其接收垂直极化信号。

最好的解决办法就是打开高频头的上盖，在电路板上的高频头供电电路中串接一个小贴片电阻。

有朋友劝我不要这样做，否则弄不好的话高频头就报废了，而且它的高频头夹具也不能搭配我们现在的普通高频头使用。

当然，有技术和工具的朋友还是可以这样做的。

不过，水平稍差一点或是没有把握的朋友可以把这个电阻加在外电路即馈线上。

找一个闲置不用的有线电视分支器(或分配器)，把电路板上的电子元件去掉不用，中间直接串一个27Ω的电阻。

笔者用了四个二极管串接来降压，管子选的是IN4007，4个串连正好降压2.8V。

做好之后将此分支器串在线路里，注意不能接反，二极管有白边的一端接高频头，另一端去接收机，否则不能工作。

开机试用，找到一个能正常播放的节目，改变其极化设置后立即没有了信号，说明极化切换正常，改造成功。

就连原来可以直接切换此高频头的海克威2000S接收机，串上此“分支器”后仍能正常切换。

双星Ku头内置22kHz开关，以切换两个高频头(实际是切换左右两组探针)。

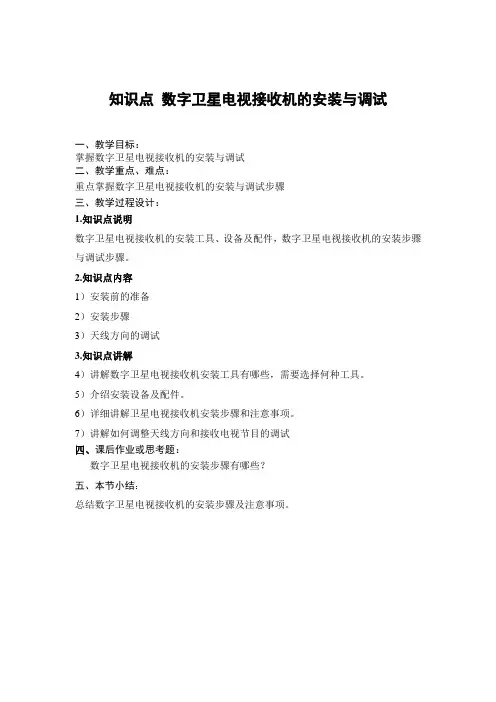

知识点数字卫星电视接收机的安装与调试
一、教学目标：
掌握数字卫星电视接收机的安装与调试
二、教学重点、难点：
重点掌握数字卫星电视接收机的安装与调试步骤
三、教学过程设计：
1.知识点说明
数字卫星电视接收机的安装工具、设备及配件，数字卫星电视接收机的安装步骤与调试步骤。

2.知识点内容
1）安装前的准备
2）安装步骤
3）天线方向的调试
3.知识点讲解
4）讲解数字卫星电视接收机安装工具有哪些，需要选择何种工具。

5）介绍安装设备及配件。

6）详细讲解卫星电视接收机安装步骤和注意事项。

7）讲解如何调整天线方向和接收电视节目的调试
四、课后作业或思考题：
数字卫星电视接收机的安装步骤有哪些？
五、本节小结：
总结数字卫星电视接收机的安装步骤及注意事项。

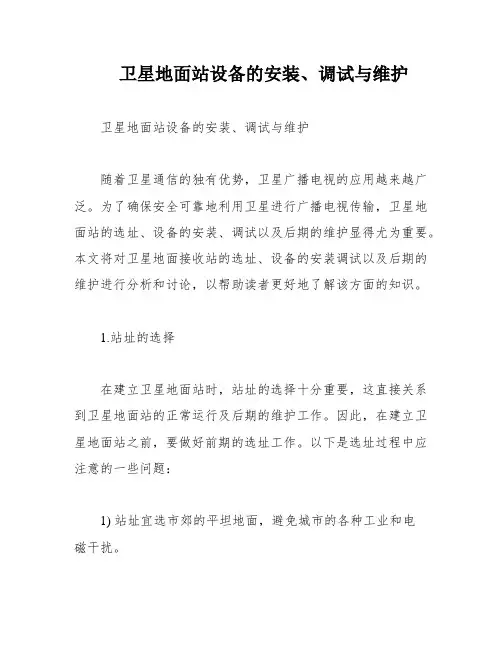

卫星地面站设备的安装、调试与维护卫星地面站设备的安装、调试与维护随着卫星通信的独有优势，卫星广播电视的应用越来越广泛。

为了确保安全可靠地利用卫星进行广播电视传输，卫星地面站的选址、设备的安装、调试以及后期的维护显得尤为重要。

本文将对卫星地面接收站的选址、设备的安装调试以及后期的维护进行分析和讨论，以帮助读者更好地了解该方面的知识。

1.站址的选择在建立卫星地面站时，站址的选择十分重要，这直接关系到卫星地面站的正常运行及后期的维护工作。

因此，在建立卫星地面站之前，要做好前期的选址工作。

以下是选址过程中应注意的一些问题：1) 站址宜选市郊的平坦地面，避免城市的各种工业和电磁干扰。

2) 站址要避开微波线路、高压线、飞机场、雷达站等干扰源。

3) 接收前方视野开阔，无任何阻挡。

4) 选址要考虑当地的地质、气象、交通、供电、供水等情况。

2.天线、避雷针及接地的安装要求1) 天线的安装：对于大多数卫星电视接收站来说，天线口径比较小，天线对卫星的指向精度要求不是特别高，一般不用进行天线的自动跟踪。

因此，对天线底座的要求不高，一般不用做天线底座的基础工程。

但是对于卫星电视上行站来说，天线对卫星的指向精度要求比较高，由于卫星自身存在漂移，所以要求天线要时时进行跟踪，以保证指向精度。

对于这种进行自动跟踪的天线，对天线的基础要求就比较高，需要比较牢固的天线底座，以保证天线安装之后能够牢固稳定地进行自动跟踪。

因此，必须做好天线底座的基础工程。

2) 避雷针的安装：卫星电视接收设备中的微波器件易受电磁场的干扰，特别是场效应晶体管元件更易受电磁场干扰，特别怕雷击。

因此，安装避雷针十分必要，尤其是南方地区更不能忽视。

必须将卫星接收站置于避雷针的保护范围内。

在有滚雷出现的地方，地面站周围还要架铁丝网，并把铁丝网与避雷针连在一起。

为防止雷由可能通过电网进入设备，在进入室内的电网上，同样要安装避雷装置。

避雷针和避雷装置由用户配备。

接地线的安装非常重要，它可以将所有设备置于同一地电位上，避免电位差和干扰。

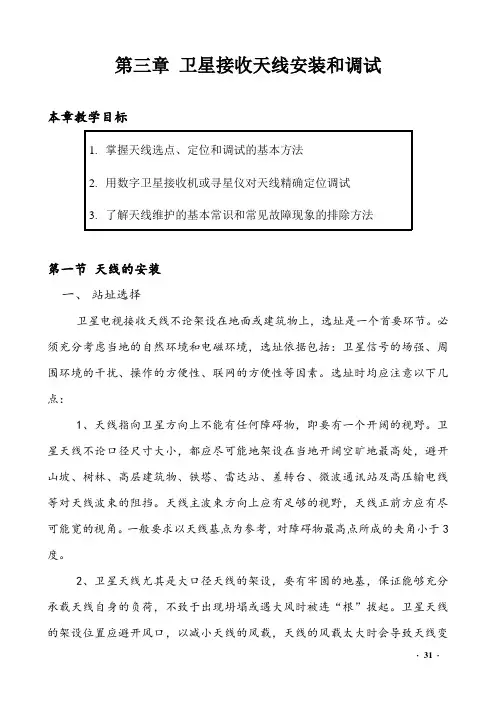

第三章卫星接收天线安装和调试本章教学目标第一节天线的安装一、站址选择卫星电视接收天线不论架设在地面或建筑物上，选址是一个首要环节。

必须充分考虑当地的自然环境和电磁环境，选址依据包括：卫星信号的场强、周围环境的干扰、操作的方便性、联网的方便性等因素。

选址时均应注意以下几点：1、天线指向卫星方向上不能有任何障碍物，即要有一个开阔的视野。

卫星天线不论口径尺寸大小，都应尽可能地架设在当地开阔空旷地最高处，避开山坡、树林、高层建筑物、铁塔、雷达站、差转台、微波通讯站及高压输电线等对天线波束的阻挡。

天线主波束方向上应有足够的视野，天线正前方应有尽可能宽的视角。

一般要求以天线基点为参考，对障碍物最高点所成的夹角小于3度。

2、卫星天线尤其是大口径天线的架设，要有牢固的地基，保证能够充分承载天线自身的负荷，不致于出现坍塌或遇大风时被连“根”拔起。

卫星天线的架设位置应避开风口，以减小天线的风载，天线的风载太大时会导致天线变形，影响信号的接收效果。

3、卫星天线周围不应有干扰源。

天线所对应的方向应避开雷达站、差转台、微波通讯站及高压电线等，应尽量避开这些干扰源；对于非同频干扰，由于卫星接收机的选频作用，允许干扰电平大于信号电平，但不能过大，使高频头进入饱和状态（接收机输入电平范围为-60dBm-30dBm），否则要在高频头与馈源之间加入带通滤波器，滤除干扰信号。

在微波干扰严重的城市楼群中架设时要特别注意，为了保证信号接收的质量，一般应使用频谱分析仪或微波场强仪对卫星天线架设位置进行实地测量，利用地形或建筑物巧妙地避开微波干扰。

4、若在建筑物上架设，应考虑在暴风情况下地面站因受力而产生的对屋顶的破坏性影响，即建筑物的承重能力。

要满足10级大风能工作，12级大风不毁坏。

5、若在平地上架设，特别是农村中小学要注意校舍、围墙、树木的遮挡，更要注意学生安全，要尽量安装在学生不易碰到的地方，或者在天线周围加设围栏。

射频电缆线的走线采用埋地或空中架设，地下掩埋时要用20mm的钢管或者PVC管做线缆外套，空中架设时高度要在2.5m以上，空中距离超过10m时，要用钢绞线承载。

卫星接收机的操作方法
1. 连接卫星接收机：将卫星接收机的电源插头接到电源插座上。

将接收器的LNB 输入插头连接到卫星调节器(LNB)的输出端口上。

2. 打开电视机：将电视机的电源插头插到插座上，然后按一次电视的开关按钮，电视机就会亮起来。

3. 调整电视信号源：选择电视机上的信号源选择按钮或者遥控器上的信号源按钮，将信号源调整到HDMI1或者HDMI2等选项上。

4. 打开卫星接收机：按下卫星接收机上的电源键或者遥控器上的电源键，然后等待卫星接收机启动完成。

5. 选择卫星频道：使用卫星接收机的遥控器，选择想要接收的卫星频道。

在遥控器上按下频道序列键，或者使用数量键或名称键来输入频道序号或频道名称。

6. 调整卫星天线：如果卫星信号弱，可以尝试调整卫星天线的方向或者角度。

可以参考卫星接收机的使用手册或者网上的卫星接收技巧，来了解如何调整卫星天线。

7. 调整电视机画质和声音：在卫星接收机上选择适当的画质和声音模式，以获得更好的视觉和听觉效果。

8. 关闭卫星接收机：在使用卫星接收机之后，应该按下卫星接收机的电源键或者遥控器上的电源键，来关闭卫星接收机，以节省能源和减少供电线路的安全风险。

卫星接收天线的安装与调试方法论文卫星接收天线的安装与调试方法论文在日复一日的学习、工作生活中，大家都不可避免地要接触到论文吧，借助论文可以有效训练我们运用理论和技能解决实际问题的的能力。

还是对论文一筹莫展吗？下面是小编为大家收集的卫星接收天线的安装与调试方法论文，欢迎阅读与收藏！摘要：数字卫星广播在我国早已成为广播主要方式，利用卫星传送技术进行覆盖是我国广播电视传输的一个重要组成部分。

在卫星广播系统中，接收上行地球站传送来的卫星信号要靠地面卫星接收系统来完成。

本文对接收天线的类型做了详细的介绍，并从实用的角度阐述了卫星接收天线的调试方法及日常工作中应该注意的维护保养事宜。

关键词：接收天线、仰角、方位角、极化角目前，我国的广播事业已经取得了令人瞩目的成就。

卫星广播电视从模拟到数字，从C波段到Ku波段，从传输到直播，发展迅速。

卫星直播电视的开播，更是解决了我国偏远山村收看电视难的问题，现阶段的村村通广电工程也是利用卫星信号进行覆盖的。

1.卫星接收天线的作用广播电视节目是靠卫星接收系统来完成的，系统是由卫星接收天线、高频头、馈源、第一中频电缆、功分器和卫星接收机等几部分组成。

最常用的卫星接收天线就是我们所说的大锅，是一个金属抛物面，它把从星空传来的卫星信号能量反射会聚成一个焦点。

馈源是在天线焦点处设置的一个卫星信号的喇叭，它把会聚到焦点的能量全部收集起来。

高频头是将馈源送来的信号进行降频和放大后再传送到卫星接收机。

一般来说，天线的口径越大，节目信号越强，接收到的信号质量越高。

2.卫星天线的种类卫星天线的类型可分为两种，正馈和偏馈。

正馈天线即我们说的大锅，接收C波段的节目。

它属于一次反射式天线，卫星信号经反射面反射后，聚焦到天线的中心焦点处。

偏馈天线是指天线的馈源和高频头的安装位置偏离反射面的正前方，因此对反射面没有遮挡，即没有馈源阴影的影响，从而提高了天线的口面效率。

偏馈天线也叫小锅，常用于接收Ku波段的节目。

卫星电视接收系统的安装与调试来源：上海卫星电视安装发布时间：2009-11-11点击数：77卫星电视接收系统的安装与调试上海卫星安装接收系统的组成：卫星电视接收系统是由：抛物面天线、馈源、高频头、卫星接收机组成一套完整的卫星地面接收站。

1.抛物面天线是把来自空中的卫星信号能量反射会聚成一点（焦点）。

2.馈源是在抛物面天线的焦点处设置一个惧卫星信号的喇叭，称为馈源，意思是馈送能量的源，要求将会聚到焦点的能量全部收集起来。

前馈式卫星接收天线基本上用大张角波纹馈源。

3.高频头（LNB亦称降频器）是将馈源送来的卫星信号进行降频和信号放大然后传送至卫星接收机。

高频头的噪声度数越低越好。

4.上海卫星电视安装接收机是将高频头输送来的卫星信号进行解调，解调出卫星电视图像信号和伴音信号。

卫星扩播电视信号的极化方式。

卫星电视信号的极化方式有四种：右旋圆极化、左旋圆极化、垂直极化和水平极化。

因前两种极化不常用，现只介绍垂直极化（V）和水平线极化（H）的接收方式。

垂直极化和水平极化的接收，是改变馈源的矩形（长方形）波导口方向来确定接收的是垂直极化或水平极化。

当矩形波导口的长边平行于地面时接收的是垂直极化，垂直于地面时接收的是水平极化。

极化方向（极化角）又因地而异有所偏差。

因为地球是个球体，而卫星信号的下行波束却是水平直线传播，这就造成不同方位角所收的同一极化信号有所不同，所以地理位置不同，所接收的信号极化方向也有所偏差。

馈源的长形波导口（极化方向）将不完全垂直或水平于地面。

调整极化方向时应注意这一点。

家用卫星电视接收系统及进CATV系统的方框示意图：天线的安装：安装抛物面天线时，一般按厂家提供结构图安装。

各厂家的天线结构都是大同小异基本相同。

天线的结构反射板有整体成形和分瓣两种（2M以上的反射板基本为分瓣），脚架主要有立柱脚架和三脚架两种（立柱脚架较为常见），个别一点八米以下脚架为卧式脚架。

抛物面天线的结构见图。

以下是基本安装步骤：卧式脚架装在已准备好的基座上，校正水平，然后坚固脚架铁丝及焊接固定（卧式脚架须先调好方位角后方可固定脚架）。

有线电视技术1引言现在，卫星电视广播是我国有线电视系统的重要节目信号源，早在2005年开始在中国农村地区卫星电视接收设备得到广泛使用，几年间，各种品牌的卫视接收设备大量涌入农村市场，进入庄户人家。

极大地活跃和丰富了农民的文化生活，开阔了视野，增长了知识。

因此，卫视接收设备深受农村人欢迎，同样在城市里也有许多家庭使用卫星电视。

卫星电视接收系统由抛物面天线、馈源、高频头、卫星接收机等组成。

下面重点探讨卫星电视接收系统的调试与维修。

2卫星电视接收系统的调试卫星电视接收天线安装完成以后要进行调试，以使天线定位并调整卫星节目的接收状态。

2.1调试的准备工作（1）调整卫星接收天线指向所要接收的卫星，选择极化方式并大致对好仰角、方位角。

仰角=arctg cos 渍cos 兹-0.1513方位角=arctg tg 渍sin 兹式中：渍为接收站经度与卫星经度之差；兹为接收站纬度。

（2）在不通电的情况下，将高频头连接电缆的另一端（做好连接头）接到卫星接收机RF 接口上。

（3）将接收机的RF 输出端与电视机连接，或用视、音频电缆从接收机视、音频输出口接监视器。

用下述简便的方法可以把天线又快又准地指向所要接收的电视卫星：淤用一块刻度明显的量角器，在圆心打个小孔，然后用线穿过小孔，一头打结，一头绑一二个纽扣，即做成一个既方便又实用的量角器；于把天线朝向要接收卫星大致方向，调节俯仰螺杆，并用上述量角器在天线适当的部位（如反射面托架、馈源的中心支撑杆或馈源上）进行检测，使天线的仰角符合卫星要求。

然后缓缓转动天线的方位指向，在装置连接正确和频道预置恰当的情况下，一般能收到卫星电视信号。

接着再细调仰角和方位角，使图像质量不断改善。

2.2安装现场的系统调试卫星接收天线的安装位置一般离前端机房有一定距离，系统调试情况如何应及时反馈给调试者。

（1）按下接收机电源开关，接收机面板上电源指示、频道指示等均有显示，表明电源已接通；观察电视机或监视器，如有大量雪花、沙沙声，说明接收系统已连通。
