卫星直播系统综合接收解码器技术规格及参数要求

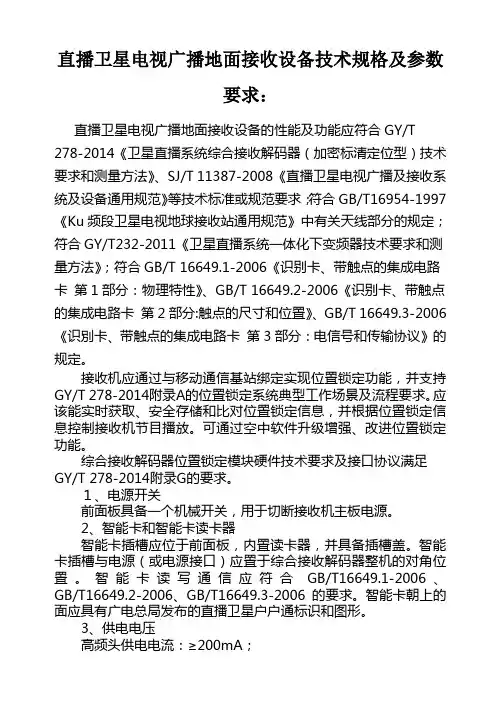

直播卫星电视广播地面接收设备技术规格及参数要求：直播卫星电视广播地面接收设备的性能及功能应符合GY/T 278-2014《卫星直播系统综合接收解码器（加密标清定位型）技术要求和测量方法》、SJ/T 11387-2008《直播卫星电视广播及接收系统及设备通用规范》等技术标准或规范要求；符合GB/T16954-1997《Ku频段卫星电视地球接收站通用规范》中有关天线部分的规定；符合GY/T232-2011《卫星直播系统一体化下变频器技术要求和测量方法》；符合GB/T 16649.1-2006《识别卡、带触点的集成电路卡第1部分：物理特性》、GB/T 16649.2-2006《识别卡、带触点的集成电路卡第2部分:触点的尺寸和位置》、GB/T 16649.3-2006《识別卡、带触点的集成电路卡第3部分：电信号和传输协议》的规定。

接收机应通过与移动通信基站绑定实现位置锁定功能，并支持GY/T 278-2014附录A的位置锁定系统典型工作场景及流程要求。

应该能实时获取、安全存储和比对位置锁定信息，并根据位置锁定信息控制接收机节目播放。

可通过空中软件升级增强、改进位置锁定功能。

综合接收解码器位置锁定模块硬件技术要求及接口协议满足GY/T 278-2014附录G的要求。

１、电源开关前面板具备一个机械开关，用于切断接收机主板电源。

2、智能卡和智能卡读卡器智能卡插槽应位于前面板，内置读卡器，并具备插槽盖。

智能卡插槽与电源（或电源接口）应置于综合接收解码器整机的对角位置。

智能卡读写通信应符合GB/T16649.1-2006、GB/T16649.2-2006、GB/T16649.3-2006的要求。

智能卡朝上的面应具有广电总局发布的直播卫星户户通标识和图形。

3、供电电压高频头供电电流：≥200mA；极化切换电压：17~19V （DC）左旋；12~14V （DC）右旋；输出直流电压有短路保护措施。

4、应用功能具备恢复出厂设置；不能解调接收清流节目，只能在插入智能卡后，解调接收国家规定的我国直播卫星广播、电视节目。

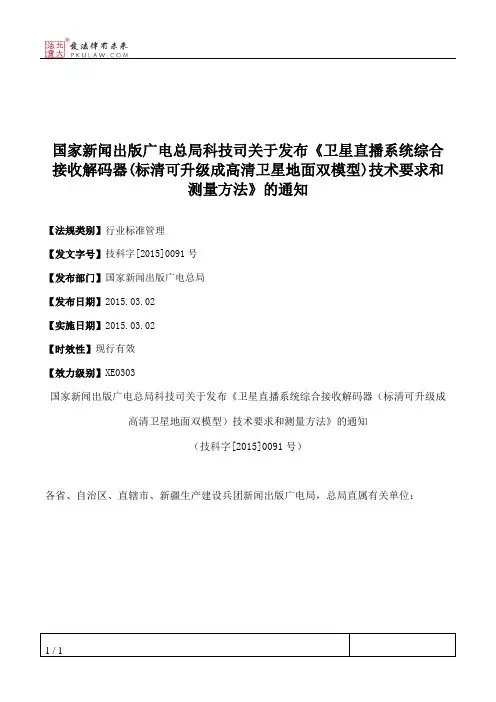

国家新闻出版广电总局科技司关于发布《卫星直播系统综合接收解码器(标清可升级成高清卫星地面双模型)技术要求和
测量方法》的通知
【法规类别】行业标准管理
【发文字号】技科字[2015]0091号
【发布部门】国家新闻出版广电总局
【发布日期】2015.03.02
【实施日期】2015.03.02
【时效性】现行有效
【效力级别】XE0303
国家新闻出版广电总局科技司关于发布《卫星直播系统综合接收解码器（标清可升级成高清卫星地面双模型）技术要求和测量方法》的通知
（技科字[2015]0091号）
各省、自治区、直辖市、新疆生产建设兵团新闻出版广电局，总局直属有关单位：
1 / 1。

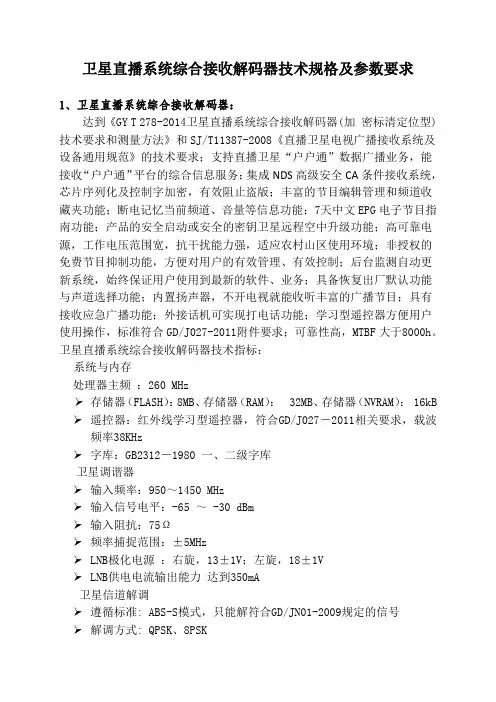

卫星直播系统综合接收解码器技术规格及参数要求1、卫星直播系统综合接收解码器：达到《GY T 278-2014卫星直播系统综合接收解码器(加密标清定位型)技术要求和测量方法》和SJ/T11387-2008《直播卫星电视广播接收系统及设备通用规范》的技术要求；支持直播卫星“户户通”数据广播业务，能接收“户户通”平台的综合信息服务；集成NDS高级安全CA条件接收系统，芯片序列化及控制字加密，有效阻止盗版；丰富的节目编辑管理和频道收藏夹功能；断电记忆当前频道、音量等信息功能；7天中文EPG电子节目指南功能；产品的安全启动或安全的密钥卫星远程空中升级功能；高可靠电源，工作电压范围宽，抗干扰能力强，适应农村山区使用环境；非授权的免费节目抑制功能，方便对用户的有效管理、有效控制；后台监测自动更新系统，始终保证用户使用到最新的软件、业务；具备恢复出厂默认功能与声道选择功能；内置扬声器，不开电视就能收听丰富的广播节目；具有接收应急广播功能；外接话机可实现打电话功能；学习型遥控器方便用户使用操作，标准符合GD/J027-2011附件要求；可靠性高，MTBF大于8000h。

卫星直播系统综合接收解码器技术指标：系统与内存处理器主频：260 MHz存储器（FLASH）：8MB、存储器（RAM）： 32MB、存储器（NVRAM）： 16kB 遥控器：红外线学习型遥控器，符合GD/J027－2011相关要求，载波频率38KHz字库：GB2312－1980 一、二级字库卫星调谐器输入频率：950～1450 MHz输入信号电平：-65 ～ -30 dBm输入阻抗：75Ω频率捕捉范围：±5MHzLNB极化电源：右旋，13±1V；左旋，18±1VLNB供电电流输出能力达到350mA卫星信道解调遵循标准: ABS-S模式，只能解符合GD/JN01-2009规定的信号解调方式: QPSK、8PSK前向纠错: QPSK(1/2、3/5、2/3、3/4、4/5、5/6、13/15)8PSK（3/5、2/3、3/4、5/6、13/15）滚降系数：0.2、0.25、0.35符号率范围：2 ～ 45 MS/ s视频解码遵循标准：GB/T 17975.2-2000标准中的MP@ML格式；支持视频压缩码率：0.5～10Mbps；视频格式：4：3；视频制式：PAL；分辩率：720×576i；输出阻抗：75Ω音频解码遵循标准：GB/T 17191.3-1997和GB/T 17975.3-2002标准中第1层和第2层格式；声道模式: 单声道、双声道和立体声；输出阻抗：低阻前面板LED数码管：4位，绿色指示灯：2个（红色：电源指示灯，绿色：锁定灯）红外遥控接收头：38KHz6功能键：频道+、频道-、音量+、音量-、确定、菜单/退出电源开关：机械开关后面板射频输入：F头，阴性，75ΩRCA输出：2路左右声道、2路复合视频输出RS-232串口：D型9针阴性语音扩展接口：D型9针阴性GPRS天线：GSM一体天线SIM卡槽：标准SIM卡电源适配器：输入电压：90~260V，50±3Hz、输出电压：DC12V/1.5A 额定功率：≤6W其它体积：21.5*16*4(cm)；工作温度：-5℃～40℃；相对湿度：10％～90％；工作大气压：86kPa～106kPa；净重量:1.3Kg主要视频指标：视频输出幅度：700±30mV p-p视频同步幅度：300±20mV p-p视频幅频特性：±0.8dB(4.8MHz以内)；±1dB(4.8-5MHz)；±0.5/-4dB （5.5MHz）视频信杂比：≥56dBK系数：≤4%微分增益：≤8%微分相位：≤8度亮度非线性：±8%色亮增益差：±5%色亮时延不等：≤50ns主要音频指标：音频输出电平：≥－8dBu音频失真度：≤1.5%音频幅频特性：+1/-2音频信噪比：≥70dB左右声道相位差：≤5度左右声道电平差：≤0.5dB左右声道串扰：≤－70dB（1KHz,-20dBFS）2、卫星天线：口径为：0.45米工作环境条件大气条件温度：-50ºC ～55ºC；相对湿度：5%～100%；大气压：86KPa～106KPa。

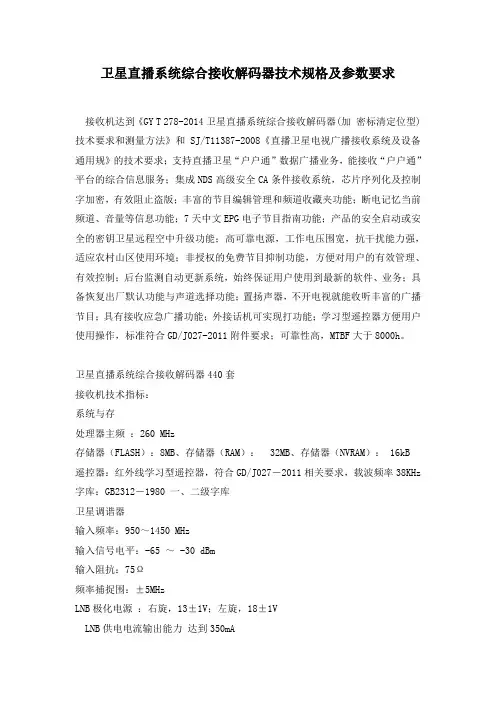

卫星直播系统综合接收解码器技术规格及参数要求接收机达到《GY T 278-2014卫星直播系统综合接收解码器(加密标清定位型)技术要求和测量方法》和SJ/T11387-2008《直播卫星电视广播接收系统及设备通用规》的技术要求；支持直播卫星“户户通”数据广播业务，能接收“户户通”平台的综合信息服务；集成NDS高级安全CA条件接收系统，芯片序列化及控制字加密，有效阻止盗版；丰富的节目编辑管理和频道收藏夹功能；断电记忆当前频道、音量等信息功能；7天中文EPG电子节目指南功能；产品的安全启动或安全的密钥卫星远程空中升级功能；高可靠电源，工作电压围宽，抗干扰能力强，适应农村山区使用环境；非授权的免费节目抑制功能，方便对用户的有效管理、有效控制；后台监测自动更新系统，始终保证用户使用到最新的软件、业务；具备恢复出厂默认功能与声道选择功能；置扬声器，不开电视就能收听丰富的广播节目；具有接收应急广播功能；外接话机可实现打功能；学习型遥控器方便用户使用操作，标准符合GD/J027-2011附件要求；可靠性高，MTBF大于8000h。

卫星直播系统综合接收解码器440套接收机技术指标：系统与存处理器主频：260 MHz存储器（FLASH）：8MB、存储器（RAM）： 32MB、存储器（NVRAM）： 16kB 遥控器：红外线学习型遥控器，符合GD/J027－2011相关要求，载波频率38KHz 字库：GB2312－1980 一、二级字库卫星调谐器输入频率：950～1450 MHz输入信号电平：-65 ～ -30 dBm输入阻抗：75Ω频率捕捉围：±5MHzLNB极化电源：右旋，13±1V；左旋，18±1VLNB供电电流输出能力达到350mA卫星信道解调遵循标准: ABS-S模式，只能解符合GD/JN01-2009规定的信号解调方式: QPSK、8PSK前向纠错: QPSK(1/2、3/5、2/3、3/4、4/5、5/6、13/15)8PSK（3/5、2/3、3/4、5/6、13/15）滚降系数：0.2、0.25、0.35符号率围：2 ～ 45 MS/ s视频解码遵循标准：GB/T 17975.2-2000标准中的MPML格式；支持视频压缩码率：0.5～10Mbps；视频格式：4：3；视频制式：PAL；分辩率：720×576i；输出阻抗：75Ω音频解码遵循标准：GB/T 17191.3-1997和GB/T 17975.3-2002标准中第1层和第2层格式；声道模式: 单声道、双声道和立体声；输出阻抗：低阻前面板LED数码管：4位，绿色指示灯：2个（红色：电源指示灯，绿色：锁定灯）红外遥控接收头：38KHz6功能键：频道+、频道-、音量+、音量-、确定、菜单/退出电源开关：机械开关后面板射频输入：F头，阴性，75ΩRCA输出：2路左右声道、2路复合视频输出RS-232串口：D型9针阴性语音扩展接口：D型9针阴性GPRS天线：GSM一体天线SIM卡槽：标准SIM卡电源适配器：输入电压：90~260V，50±3Hz、输出电压：DC12V/1.5A额定功率：≤6W其它体积：21.5*16*4(cm)；工作温度：-5℃～40℃；相对湿度：10％～90％；工作大气压：86kPa～106kPa；净重量:1.3Kg主要视频指标：视频输出幅度：700±30mVp-p视频同步幅度：300±20mVp-p视频幅频特性：±0.8dB(4.8MHz以)；±1dB(4.8-5MHz)；±0.5/-4dB（5.5MHz）视频信杂比：≥56dBK系数：≤4%微分增益：≤8%微分相位：≤8度亮度非线性：±8%色亮增益差：±5%色亮时延不等：≤50ns主要音频指标：音频输出电平：≥－8dBu音频失真度：≤1.5%音频幅频特性：+1/-2音频信噪比：≥70dB左右声道相位差：≤5度左右声道电平差：≤0.5dB左右声道串扰：≤－70dB（1KHz,-20dBFS）卫星直播系统综合接收解码器保修二年。

编号：XK09-005卫星电视广播地面接收设备产品生产许可证实施细则（二）（直播卫星专用设备产品部分）2016年9月30日公布 2016年10月30日实施国家质量监督检验检疫总局目录第一章总则 (1)第二章发证产品及标准 (1)第三章企业申请生产许可证的基本条件和资料 (5)第四章企业实地核查 (16)第五章产品检验 (17)第六章证书许可范围 (33)第七章附则 (34)附件1 企业核查时准备书面材料清单 (35)附件1-1 企业生产卫星电视广播地面接收设备直播卫星专用产品主要工艺流程图.. 36附件1-2 企业生产卫星电视广播地面接收设备直播卫星专用产品生产设施和检验设施表 (37)附件1-3 企业生产卫星电视广播地面接收设备直播卫星专用产品生产场所示意图.. 38附件1-4 企业生产卫星电视广播地面接收设备直播卫星专用产品生产设备表 (39)附件1-5 企业生产卫星电视广播地面接收设备直播卫星专用产品检验设备表 (40)附件1-6 关键岗位专业技术人员表 (41)附件1-7 产品技术文件和工艺文件清单 (42)附件2 卫星电视广播地面接收设备直播卫星专用产品生产许可证企业实地核查办法43附件3 企业实地核查不符合和建议改进条款汇总表 (51)附件4 生产许可证企业实地核查报告 (52)附件5 检验报告格式 (53)附件6 本实施细则与旧版细则主要内容对比表 (57)卫星电视广播地面接收设备产品生产许可证实施细则（二）（直播卫星专用设备产品部分）第一章总则第一条为了做好卫星电视广播地面接收设备直播卫星专用产品生产许可证审查工作，依据《中华人民共和国工业产品生产许可证管理条例》、《中华人民共和国工业产品生产许可证管理条例实施办法》、《工业产品生产许可证实施通则》（以下简称通则）等规定，制定本工业产品生产许可证实施细则(以下简称细则)。

第二条本细则适用于卫星电视广播地面接收设备直播卫星专用产品生产许可的实地核查、产品检验等工作,应与通则一并使用。

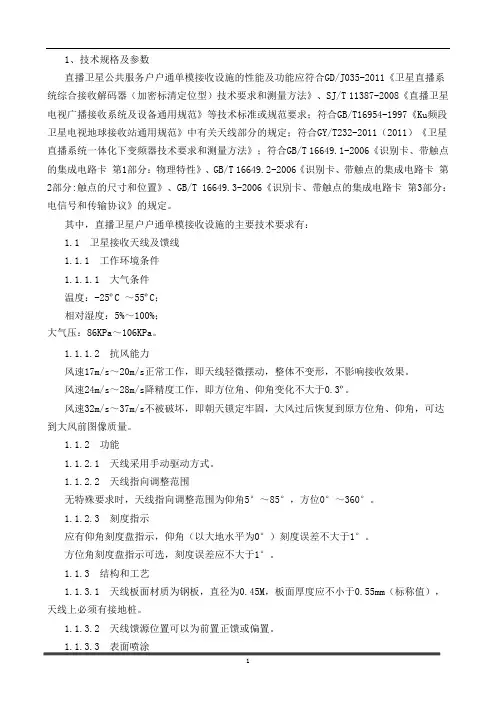

1、技术规格及参数直播卫星公共服务户户通单模接收设施的性能及功能应符合GD/J035-2011《卫星直播系统综合接收解码器（加密标清定位型）技术要求和测量方法》、SJ/T 11387-2008《直播卫星电视广播接收系统及设备通用规范》等技术标准或规范要求；符合GB/T16954-1997《Ku频段卫星电视地球接收站通用规范》中有关天线部分的规定；符合GY/T232-2011（2011）《卫星直播系统一体化下变频器技术要求和测量方法》；符合GB/T 16649.1-2006《识别卡、带触点的集成电路卡第1部分：物理特性》、GB/T 16649.2-2006《识别卡、带触点的集成电路卡第2部分:触点的尺寸和位置》、GB/T 16649.3-2006《识別卡、带触点的集成电路卡第3部分：电信号和传输协议》的规定。

其中，直播卫星户户通单模接收设施的主要技术要求有：1.1 卫星接收天线及馈线1.1.1 工作环境条件1.1.1.1 大气条件温度：-25ºC ～55ºC；相对湿度：5%～100%；大气压：86KPa～106KPa。

1.1.1.2 抗风能力风速17m/s～20m/s正常工作，即天线轻微摆动，整体不变形，不影响接收效果。

风速24m/s～28m/s降精度工作，即方位角、仰角变化不大于0.3º。

风速32m/s～37m/s不被破坏，即朝天锁定牢固，大风过后恢复到原方位角、仰角，可达到大风前图像质量。

1.1.2 功能1.1.2.1 天线采用手动驱动方式。

1.1.2.2 天线指向调整范围无特殊要求时，天线指向调整范围为仰角5°～85°，方位0°～360°。

1.1.2.3 刻度指示应有仰角刻度盘指示，仰角（以大地水平为0°）刻度误差不大于1°。

方位角刻度盘指示可选，刻度误差应不大于1°。

1.1.3 结构和工艺1.1.3.1 天线板面材质为钢板，直径为0.45M，板面厚度应不小于0.55mm（标称值），天线上必须有接地桩。

中华人民共和国广播电影电视行业暂行技术文件GD/J0××27-2009卫星直播系统综合接收解码器（加密标清基本型）技术要求和测量方法国家广播电影电视总局科技司发布目 次1 范围.............................................................................. 12 规范性引用文件 .................................................................... 13 术语、定义、缩略语和约定 .......................................................... 1 3.1 术语和定义 ...................................................................... 2 3.2 缩略语 ..........................................................................4 3.3 约定 ............................................................................5 4 技术要求 .......................................................................... 5 4.1 一般要求 ........................................................................ 5 4.2 电性能要求 ...................................................................... 7 4.3 软件要求 ...................................................................... 109 5 测量方法 ....................................................................... 5351 5.1 信道性能指标测量方法 ......................................................... 5351 5.20/N E S 门限值测量方法 (5452)5.3 视音频系统指标测量方法 ....................................................... 5452 5.4 应用软件测量方法 ............................................................. 5452 5.5 信息服务测量方法 ............................................................. 6563 5.6 软件升级测量方法 ............................................................. 6967 附 录 A （规范性附录） 专有数据的格式 .......................................... 7775 附 录 B （规范性附录） 业务信息表 .............................................. 8381 附 录 C （规范性附录） 遥控器功能要求 .......................................... 8784 附 录 D （规范性附录） 数据广播信息服务显示模版要求 ............................ 9087 附 录 E （规范性附录） 软件升级要求 ............................................ 9693 附 录 F （规范性附录） 应用软件界面要求 ........................................ 9794 附 录 G （资料性附录） 软件升级过程说明 ....................................... 10299 附 录 H （资料性附录） 数据广播信息服务专有数据数据量统计 .................... 106103 附 录 I （资料性附录） 处理器的高级安全功能 .................................. 107104 附 录 J （资料性附录） 软件升级调谐参数格式说明 .............................. 108105 附 录 K （资料性附录） 应用软件界面示意图 (110107)前言本技术文件针对我国卫星电视直播系统技术调整的要求，在GD/J018-2008《卫星直播系统综合接收解码器（基本型）技术要求和测量方法（暂行）》的基础上进行了修改，规范了卫星直播系统加密标清基本型综合接收解码器的功能、技术指标、软件要求和测量方法。

卫星直播系统综合接收解码器(专业型)技术要求和测量
方法
卫星直播系统综合接收解码器（专业型）的技术要求和测量方法主要涉及以下方面：
1. 硬件要求：专业型的解码器应具备高性能的硬件配置，包括高速处理器、大容量内存和存储设备等，以确保解码器的实时解码和数据处理能力。

2. 接口要求：解码器应具备多种接口，如HDMI、VGA、USB等，以便与外部设备进行连接和数据传输。

3. 安全性要求：解码器应具备安全保护功能，如加密和解密、访问控制等，以确保信号传输的安全性和数据隐私的保护。

4. 测量方法：为了评估解码器的性能，可以采用一系列的测量方法，如解码速度、画质质量、信号稳定性等。

这些测量方法可以根据实际需求进行选择和调整，以确保评估结果的准确性和可靠性。

5. 兼容性要求：解码器应具备良好的兼容性，能够支持多种不同的信号格式和传输协议，以满足不同用户的需求。

6. 可靠性要求：解码器应具备较高的可靠性，能够在各种工作环境下稳定运行，并具备故障检测和恢复功能，以确保解码器的长期稳定性和可用性。

7. 能耗要求：解码器应具备较低的能耗，以降低运行成本和维护成本。

综上所述，卫星直播系统综合接收解码器（专业型）的技术要求和测量方法涉及到多个方面，需要综合考虑硬件、接口、安全性、测量方法、兼容性、可靠性和能耗等方面的要求。

批准：审核：测试人员：Certificate Check Main Tester检测编号：GDJ027-2011检测报告Test Report2.电性能要求第3 页共27 页检测编号：GDJ027-2011检测报告Test Report第5 页共27 页3.软件要求3.1软件升级根据加密系统提供商北京安视网信息技术有限公司出具的测试报告(报告编号NDS-DTH-2011 -00x)，软件升级部分符合GD/J027-2011的相关要求。

检测编号：GDJ027-2011检测报告Test Report3.3应用软件测试3.3.1界面逻辑测试第7 页共27 页检测编号：GDJ027-2011检测报告Test Report第9 页共27 页检测编号：GDJ027-2011检测报告Test Report第11 页共27 页检测编号：GDJ027-2011检测报告Test Report第13 页共27 页检测编号：GDJ027-2011检测报告Test Report3.3.2功能测试第15 页共27 页检测编号：GDJ027-2011检测报告Test Report第17 页共27 页检测编号：GDJ027-2011检测报告Test Report第19 页共27 页检测编号：GDJ027-2011检测报告Test Report第21 页共27 页检测编号：GDJ027-2011检测报告Test Report4.电磁兼容第23 页共27 页检测编号：GDJ027-2011检测报告Test Report第25 页共27 页5.其他要求6.检测编号：GDJ027-2011检测报告Test Report7.被测样品照片（提示：2幅照片，1幅为整机样品照片，另1幅为芯片型号样品照片。

正式出报告时，此文字删除。

）第27 页共27 页。
