125℃和150℃电机绕组引接软电缆和软线
型号名称执行标准JYJ125 125℃交联聚烯烃绝缘电机绕组引接电缆（电线）JB/T 6213.6-2006 JYJ150 150℃交联聚烯烃绝缘电机绕组引接电缆（电线）
用途：
本产品适用于连续运行导体最高温度为125℃及150℃℃的电机绕组连接并引出机壳或绕组与电机壳体上的接线柱连接用电线。
也适用于其他对耐温等级有要求的场合。
使用特性
额定电压：交流500V、1000V、3000V
JYJ125型电缆（电线）的连续运行导体最高温度为：125℃
JYJ150型电缆（电线）的连续运行导体最高温度为：150℃
电缆敷设时允许弯曲半径不小于电缆外径的4倍。
JYJ125、JYJ150电缆产品参数表。
电动机的绝缘等级及允许温升————————————————————————————————作者：————————————————————————————————日期：电动机的绝缘等级及允许温升电动机的导线及槽内都要用绝缘材料，槽内所采用的绝缘材料有纸、布、绸、玻璃纤维、石棉、云母等，导线绝缘也有绝缘漆、树脂漆、环氧漆、纱包、丝包、漆包等方式，按电动机的功率大小、使用环境条件、环境温度等因素而定，具体分六级，见表1。
表1 电动机的绝缘等级及允许温升对中小功率的电动机，绕组内（即槽内）不埋温度测量元件，所以无法得知较真实的温度值，只能从电动机外壳的温度高低来判别，这比槽内的温度要低20～30℃，日常判别电动机的温度也只能如此，具体可用棒形酒精温度计或水银温度计、表面电子测温仪、红外辐射测量仪。
允许温升的计算方法为允许温升＝允许最高温度－内外温差－环境温度例如，用A级绝缘材料时允许温升＝［105-（20～30）-35］℃＝（40～50）℃这时外壳测得的温度应是［（40～50）+35］℃＝（75～85）℃电动机的温升高低与电动机的负载大小、环境温度高低、通风量的大小、实际转速高低（尤其是变频调速f＜50Hz 运行时要注意）和电动机的质量好坏有直接关系，但不能超过允许最高温度，否则会加速绝缘材料的老化，甚至冒烟、烧毁。
所以在电动机运行中要经常测量，观察电动机的外壳温度的变化，切不可马虎大意。
电机绕组温度与温升的国家规定允许标准大家都知道衡量电机发热程度是用“温升”而不是用“温度”来衡量的，当“温升”突然增大或超过最高工作温度时，说明电机已发生故障。
下面就一些基本概念给出基本说明。
1 绝缘材料的绝缘等级绝缘材料按耐热能力分为Y、A、E、B、F、H、C7个等级，其极限工作温度分别为90、105、120、130、155、180℃、及180℃以上。
所谓绝缘材料的极限工作温度，系指电机在设计预期寿命内，运行时绕组绝缘中最热点的温度。

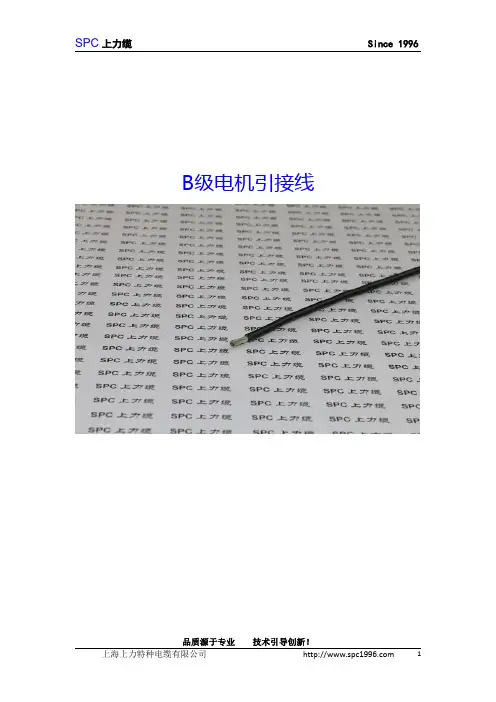

B级电机引接线JV铜芯聚氯乙烯绝缘电机绕组引接线电缆电缆示意图：导体:多股绞合导体绝缘:PVC/E型聚氯乙烯电缆名称：JV铜芯聚氯乙烯绝缘电机绕组引接线电缆JV电机引接线JV电机引出线JV电机绕组引接线JV电机绕组引出线JV空调电机连接线JV电机连接线JV微电机引接线JV 电机用软接线JV电机专用引接线JV电机专用引出线电机引接线电机引出线电机绕组引接线电机绕组引出线电机专用电线碳刷引接线仪表线耐热单芯线镀锡电线镀锡软线电缆应用：微电机、变频电机、电机控制器、Y系列电机等B级绝缘及以下移动电器、电动工具、仪器仪表、电子设备、电信机房、成套控制柜、照明工程、机械设备及自动化装置的移动连接电缆结构：导体：多股裸铜丝或镀锡铜丝绞合，符合JB/T6213.1-2006中5.1的规定，第5类或第6类导体绝缘：PVC/E型聚氯乙烯绝缘颜色：无优先选用色谱，可根据客户需要定选用各种颜色电缆特性：电线的长期工作温度应不超过70℃浸漆烘培温度130℃：16小时不开裂、不变形技术参数：工作电压：500V测试电压：3000V工频火花试验绝缘电阻：≥20MΩ.Km（20℃）最小弯曲半径：固定安装4X D（电缆外径）偶尔移动6X D（电缆外径）工作温度：固定安装-10~+70℃偶尔移动-5~+70℃规格范围：型号额定电压芯数导体结构标称截面mm2执行标准JV500V1多股绞合导体0.12~240JB/T6213.2-2006注：以上规格为常用型，可根据用户要求定制特殊规格JF丁腈聚氯乙烯复合物绝缘电机绕组引接电缆电缆示意图：导体:多股绞合导体绝缘:特殊丁腈PVC混合物电缆名称：JF丁腈聚氯乙烯复合物绝缘电机绕组引接电缆JF电机引接线JF电机引出线JF电机绕组引接线JF电机绕组引出线JF空调电机连接线JF电机连接线JF微电机引接线JF 电机用软接线JF电机专用引接线JF电机专用引出线电机引接线电机引出线电机绕组引接线电机绕组引出线电机专用电线碳刷引接线仪表线耐热单芯线镀锡电线镀锡软线电缆应用：微电机、变频电机、电机控制器、Y系列电机等B级绝缘及以下移动电器、电动工具、仪器仪表、电子设备、电信机房、成套控制柜、照明工程、机械设备及自动化装置的移动连接电缆结构：导体：多股裸铜丝或镀锡铜丝绞合，符合JB/T6213.1-2006中5.1的规定，第5类或第6类导体绝缘：特殊丁腈PVC混合物绝缘颜色：无优先选用色谱，可根据客户需要定选用各种颜色电缆特性：电线的长期工作温度应不超过90℃耐低温、耐油、耐酸碱、耐潮湿浸漆烘培温度130℃：16小时不开裂、不变形技术参数：工作电压：500V测试电压：3000V工频火花试验绝缘电阻：≥20MΩ.Km（20℃）最小弯曲半径：固定安装4X D（电缆外径）偶尔移动6X D（电缆外径）工作温度：固定安装-30~+90℃偶尔移动-20~+90℃规格范围：型号额定电压芯数导体结构标称截面mm2执行标准JF500V1多股绞合导体0.12~240JB/T6213.2-2006 JF1000V1多股绞合导体0.12~240QB/T6213.2-1996注：以上规格为常用型，可根据用户要求定制特殊规格JBF丁腈聚氯乙烯复合物绝缘电机绕组引接电缆电缆示意图：导体:多股绞合导体绝缘:特殊丁腈PVC混合物电缆名称：JBF丁腈聚氯乙烯复合物绝缘电机绕组引接电缆JBF电机引接线JBF电机引出线JBF 电机绕组引接线JBF电机绕组引出线JBF空调电机连接线JBF电机连接线JBF微电机引接线JBF电机用软接线JBF电机专用引接线JBF电机专用引出线电机引接线电机引出线电机绕组引接线电机绕组引出线电机专用电线碳刷引接线仪表线耐热单芯线镀锡电线镀锡软线电缆应用：微电机、变频电机、电机控制器、Y系列电机等F级绝缘及以下移动电器、电动工具、仪器仪表、电子设备、电信机房、成套控制柜、照明工程、机械设备及自动化装置的移动连接电缆结构：导体：多股裸铜丝或镀锡铜丝绞合，符合JB/T6213.1-2006中5.1的规定，第5类或第6类导体绝缘：特殊丁腈PVC混合物绝缘颜色：无优先选用色谱，可根据客户需要定选用各种颜色电缆特性：电线的长期工作温度应不超过105℃耐低温、耐油、耐酸碱、耐潮湿浸漆烘培温度130℃：16小时不开裂、不变形技术参数：工作电压：500V测试电压：3000V工频火花试验绝缘电阻：≥20MΩ.Km（20℃）最小弯曲半径：固定安装4X D（电缆外径）偶尔移动6X D（电缆外径）工作温度：固定安装-30~+105℃偶尔移动-20~+105℃规格范围：型号额定电压芯数导体结构标称截面mm2执行标准JBF500V1多股绞合导体0.12~240QB/T6213.2-1996 JBF1000V1多股绞合导体0.12~240QB/T6213.2-1996注：以上规格为常用型，可根据用户要求定制特殊规格JBQ橡皮绝缘丁腈护套电机绕组引接线电缆电缆示意图：导体:多股绞合导体绝缘:特殊橡胶混合物护套:特殊丁腈橡胶混合物电缆名称：JBQ橡皮绝缘丁腈护套电机绕组引接线电缆JBQ电机引接线JBQ电机引出线JBQ电机绕组引接线JBQ电机绕组引出线B级电机连接线JBQ电机连接线JBQ微电机引接线JBQ电机用软接线JBQ电机专用引接线JBQ电机专用引出线电机引接线电机引出线电机绕组引接线电机绕组引出线电机专用电线碳刷引接线仪表线耐热单芯线镀锡电线镀锡软线电缆应用：水泵、油泵、盘式电机、Y系列电机等B级绝缘及以下空压机、控制柜、发电机组、移动电源移动电器、电动工具、仪器仪表、电子设备、电信机房、成套控制柜、照明工程、机械设备及自动化装置的移动连接电缆结构：导体：多股裸铜丝或镀锡铜丝绞合，符合JB/T6213.1-1992中5.2的规定，第5类或第6类导体绝缘：特殊橡胶混合物护套：特殊丁腈橡胶混合物护套颜色：黑色，可根据客户需要定选用各种颜色电缆特性：电线的长期工作温度应不超过70℃耐低温、耐油、耐酸碱、耐潮湿能承受中等的机械应力浸漆烘培温度130℃：16小时不开裂、不变形技术参数：工作电压V工频试验电压KV500 3.01000 6.0300015.0600020.01000035.0绝缘电阻：≥50MΩ.Km（20℃）最小弯曲半径：固定安装4X D（电缆外径）偶尔移动6X D（电缆外径）工作温度：固定安装-40~+70℃偶尔移动-30~+70℃规格范围：型号额定电压芯数导体结构标称截面mm2执行标准JBQ500V1多股绞合导体0.12~240QB/T6213.2-1996 JBQ1000V1多股绞合导体0.12~240QB/T6213.2-1996 JBQ3000V1多股绞合导体0.12~240QB/T6213.2-1996 JBQ6000V1多股绞合导体 1.0~240QB/T6213.2-1996 JBQ10000V1多股绞合导体 1.0~240QB/T6213.2-1996 JBQ15000V1多股绞合导体 1.0~240QB/T6213.2-1996注：以上规格为常用型，可根据用户要求定制特殊规格JXN橡皮绝缘阻燃丁腈护套电机绕组引接线电缆电缆示意图：导体:多股绞合导体绝缘:特殊橡胶混合物护套:特殊阻燃丁腈混合物电缆名称：JXN橡皮绝缘阻燃氯丁护套电机绕组引接线电缆JXN电机引接线JXN电机引出线JXN电机绕组引接线JXN电机绕组引出线B级电机连接线JXN电机连接线JXN微电机引接线JXN电机用软接线JXN电机专用引接线JXN电机专用引出线电机引接线电机引出线电机绕组引接线电机绕组引出线电机专用电线碳刷引接线仪表线耐热单芯线镀锡电线镀锡软线电缆应用：水泵、油泵、盘式电机、Y系列电机等B级绝缘及以下空压机、控制柜、发电机组、移动电源移动电器、电动工具、仪器仪表、电子设备、电信机房、成套控制柜、照明工程、机械设备及自动化装置的移动连接电缆结构：导体：多股裸铜丝或镀锡铜丝绞合，符合JB/T6213.1-1992中5.2的规定，第5类或第6类导体绝缘：特殊橡胶混合物护套：特殊阻燃丁腈橡胶混合物护套颜色：黑色，可根据客户需要定选用各种颜色电缆特性：电线的长期工作温度应不超过70℃阻燃、耐低温、耐油、耐酸碱、耐潮湿能承受中等的机械应力浸漆烘培温度130℃：16小时不开裂、不变形技术参数：工作电压V工频试验电压KV500 3.01000 6.0300015.0600020.01000035.0绝缘电阻：≥50MΩ.Km（20℃）最小弯曲半径：固定安装4X D（电缆外径）偶尔移动6X D（电缆外径）工作温度：固定安装-40~+70℃偶尔移动-30~+70℃规格范围：型号额定电压芯数导体结构标称截面mm2执行标准JXN500V1多股绞合导体0.12~240JB/T6213.2-1992 JXN1000V1多股绞合导体0.12~240JB/T6213.2-1992 JXN3000V1多股绞合导体0.12~240JB/T6213.2-1992 JXN6000V1多股绞合导体 1.0~240JB/T6213.2-1992 JXN10000V1多股绞合导体 1.0~240JB/T6213.2-1992 JXN15000V1多股绞合导体 1.0~240JB/T6213.2-1992注：以上规格为常用型，可根据用户要求定制特殊规格JXF橡皮绝缘氯丁护套电机绕组引接线电缆电缆示意图：导体:多股绞合导体绝缘:特殊橡胶混合物护套:特殊氯丁橡胶混合物电缆名称：JXF橡皮绝缘氯丁护套电机绕组引接线电缆JXF电机引接线JXF电机引出线JXF电机绕组引接线JXF电机绕组引出线B级电机连接线JXF电机连接线JXF微电机引接线JXF电机用软接线JXF电机专用引接线JXF电机专用引出线电机引接线电机引出线电机绕组引接线电机绕组引出线电机专用电线碳刷引接线仪表线耐热单芯线镀锡电线镀锡软线电缆应用：水泵、油泵、盘式电机、Y系列电机等B级绝缘及以下行车、起重设备、空压机、控制柜、发电机组、移动电源移动电器、电动工具、仪器仪表、电子设备、电信机房、成套控制柜、照明工程、机械设备及自动化装置的移动连接电缆结构：导体：多股裸铜丝或镀锡铜丝绞合，符合JB/T6213.1-1992中5.2的规定，第5类或第6类导体绝缘：特殊橡胶混合物护套：特殊氯丁橡胶混合物护套颜色：黑色，可根据客户需要定选用各种颜色电缆特性：电线的长期工作温度应不超过70℃耐磨、耐低温、耐油、耐酸碱、耐潮湿能承受中等的机械应力浸漆烘培温度130℃：16小时不开裂、不变形技术参数：工作电压V工频试验电压KV500 3.01000 6.0300015.0600020.01000035.0绝缘电阻：≥50MΩ.Km（20℃）最小弯曲半径：固定安装4X D（电缆外径）偶尔移动6X D（电缆外径）工作温度：固定安装-40~+70℃偶尔移动-30~+70℃规格范围：型号额定电压芯数导体结构标称截面mm2执行标准JXF500V1多股绞合导体0.12~240QB/T6213.2-1996 JXF1000V1多股绞合导体0.12~240QB/T6213.2-1996 JXF3000V1多股绞合导体0.12~240QB/T6213.2-1996 JXF6000V1多股绞合导体 1.0~240QB/T6213.2-1996 JXF10000V1多股绞合导体 1.0~240QB/T6213.2-1996 JXF15000V1多股绞合导体 1.0~240QB/T6213.2-1996注：以上规格为常用型，可根据用户要求定制特殊规格JBHF橡皮绝缘阻燃氯丁护套电机绕组引接线电缆电缆示意图：导体:多股绞合导体绝缘:特殊橡胶混合物护套:特殊阻燃氯丁橡胶混合物电缆名称：JBHF橡皮绝缘阻燃氯丁护套电机绕组引接线电缆JBHF电机引接线JBHF电机引出线JBHF电机绕组引接线JBHF电机绕组引出线B级电机连接线JBHF电机连接线JBHF 微电机引接线JBHF电机用软接线JBHF电机专用引接线JBHF电机专用引出线电机引接线电机引出线电机绕组引接线电机绕组引出线电机专用电线碳刷引接线仪表线耐热单芯线镀锡电线镀锡软线电缆应用：水泵、油泵、盘式电机、Y系列电机等B级绝缘及以下行车、起重设备、空压机、控制柜、发电机组、移动电源移动电器、电动工具、仪器仪表、电子设备、电信机房、成套控制柜、照明工程、机械设备及自动化装置的移动连接电缆结构：导体：多股裸铜丝或镀锡铜丝绞合，符合JB/T6213.1-1992中5.2的规定，第5类或第6类导体绝缘：特殊橡胶混合物护套：特殊阻燃氯丁橡胶混合物护套颜色：黑色，可根据客户需要定选用各种颜色电缆特性：电线的长期工作温度应不超过70℃阻燃、耐磨、耐低温、耐油、耐酸碱、耐潮湿能承受中等的机械应力浸漆烘培温度130℃：16小时不开裂、不变形技术参数：工作电压V工频试验电压KV500 3.01000 6.0300015.0600020.01000035.0绝缘电阻：≥50MΩ.Km（20℃）最小弯曲半径：固定安装4X D（电缆外径）偶尔移动6X D（电缆外径）工作温度：固定安装-40~+70℃偶尔移动-30~+70℃规格范围：型号额定电压芯数导体结构标称截面mm2执行标准JBHF500V1多股绞合导体0.12~240QB/T6213.2-1996 JBHF1000V1多股绞合导体0.12~240QB/T6213.2-1996 JBHF3000V1多股绞合导体0.12~240QB/T6213.2-1996 JBHF6000V1多股绞合导体 1.0~240QB/T6213.2-1996 JBHF10000V1多股绞合导体 1.0~240QB/T6213.2-1996 JBHF15000V1多股绞合导体 1.0~240QB/T6213.2-1996注：以上规格为常用型，可根据用户要求定制特殊规格SPCMOTOR-105-YY电机绕组引接多芯软电缆电缆示意图：导体:多股绞合导体绝缘:特殊耐漆混合物护套:特殊耐漆混合物电缆名称：SPCMOTOR-105-YY电机绕组引接多芯软电缆B级引接线电机延长多芯护套电缆震动电机引出线铝壳微型电机连接线电机引接线电机引出线盘式电机旁磁电机锥形电机手摇电机单项电机异步电机Y系列电缆Y2系列电缆YVF系列电缆YEJ系列电机三相异步电机变频调速电机电磁制动电机风机专用电机电缆应用：盘式电机、变频电机、电机控制器、Y系列电机等F级绝缘及以下移动电器、电动工具、仪器仪表、电子设备、电信机房、成套控制柜、照明工程、机械设备及自动化装置的移动连接电缆结构：导体：多股裸铜丝或镀锡铜丝绞合，符合JB/T6213.1-2006中5.1的规定，第5类导体绝缘：特殊耐漆混合物芯线：芯线绞合成缆，芯线颜色符合GB/T5023.1及JB/T8734.1中的优先色谱选用彩色或编码芯线，3芯以上带黄绿双色线（可选）护套：特殊耐漆混合物护套颜色：黑色或灰色，可根据客户需要定选用各种颜色电缆特性：电线的长期工作温度应不超过105℃耐低温、耐油、耐酸碱、耐潮湿浸漆烘培温度130℃：16小时不开裂、不变形技术参数：工作电压：500V1000V测试电压：2000V3500V绝缘电阻：≥20MΩ.Km（20℃）最小弯曲半径：固定安装4X D（电缆外径）偶尔移动6X D（电缆外径）工作温度：固定安装-30~+105℃偶尔移动-20~+105℃规格范围：型号额定电压芯数导体结构标称截面mm2执行标准SPCMOTOR-105-YY500V2~61多股绞合导体0.08~10QB/T6213.2-1996 SPCMOTOR-105-YY1000V2~61多股绞合导体 1.5~240QB/T6213.2-1996注：以上规格为常用型，可根据用户要求定制特殊规格。
硅橡胶电机引接线又被称作电机连接线、电机引出线、该产品应用于电器绕组连接并引出机壳或绕组与电机壳体上的接线柱连接用电线，电机引接线具有耐高低温、耐潮湿、耐老化、耐腐蚀、抗辐射等特点,适用于绝缘电机、电器引接线等同时也可用于开关柜连接线。
硅橡胶电机引接线相关参数下面安徽康泰来为您分享！硅橡胶电机引接线适用于高温的电器线路安装连接，并广泛应用于烤漆房、灯饰及家用电器产品，硅橡胶电机引接线具有耐磨、耐老化、柔软性能好的绝缘体，无味、无臭、无毒，硅橡胶电机引接线使用条件：硅橡胶电机引出线，阻燃硅橡胶绝缘电机绕组引接线电缆，导体材料：多股精绞无氧裸铜丝，绝缘材料：阻燃硅橡胶绝缘。
芯线结构：多股绞合型型号型号型号规格JHG JG JGG 1JHG JG JGG 1.5JHG JG JGG 2.5JHG JG JGG 4JHG JG JGG 6JHG JG JGG 10JHG JG JGG 16JHG JG JGG 25JHG JG JGG 35JHG JG JGG 50JHG JG JGG 70JHG JG JGG 95JHG JG JGG 120JHG JG JGG 150JHG JG JGG 185JHG JG JGG 240JHG JG JGG 300JHG JG JGG 400JHG JG JGG 500JHG JG JGG 600JHG JG JGG 630JHG JG JGG 700JHG JG JGG 800JHG JG JGG 900JHG JG JGG 1000JHG JG JGG 1200其他电机引接线JH 氯磺化聚乙烯绝缘电机绕组引接电缆(电线)JEM 乙丙橡皮绝缘氯醚护套电机绕组引接电缆(电线)JEH 乙丙橡皮绝缘氯磺化聚乙烯护套电机绕组引接电缆(电线) JYJ150 辐照交联阻燃聚烯烃绝缘电机绕组引接线JV 聚氯乙烯绝缘电机绕组引接电缆(电线)JE 乙丙绝缘电机绕组引接电缆(电线)JF 丁腈聚氯乙烯复合物绝缘电机绕组引接电缆(电线)JF46 聚全氟乙丙烯绝缘耐氟里昂电机绕组引接软线JZ 聚酯绝缘耐氟里昂电机绕组引接软线JYJ125 辐照交联阻燃聚烯烃绝缘电机绕组引接线JF(JBF)铜芯丁晴聚氯乙烯复合物绝缘电机绕组引接电缆(电线)JXN(JBQ)铜芯橡皮绝缘丁晴护套电机绕组引接电缆(电线)JXF(JBHF)铜芯橡皮绝缘氯丁护套电机绕组引接电缆(电线)JHGX高抗撕硅橡胶绝缘电机绕组引接线电缆JHGX电机引接线JHGX电机引出线JHGX电机绕组引接线JHGX电机绕组引出线H级电机连接线JHGX电机连接线JHGX微电机引接线JHGX电机用软接线JHGX电机专用引接线JHGX电机专用引出线电机引接线电机引出线电机绕组引接线电机绕组引出线电机专用电线碳刷引接线耐热电机引接线耐热电机引出线硅橡胶引接线硅橡胶引出线安徽康泰电气有限公司生产的电线电缆包括:电力电缆、耐高温电缆、硅橡胶电缆、各种电机引接线、变频电缆、矿物绝缘电缆、计算机电缆、仪表电缆、交联电缆、耐火电缆、扁平电缆、镀银线、伴热带、伴热电缆、伴热采样管、机车电缆、防火电缆、船用电缆、补偿导线、补偿电缆、铝合金电缆、丁腈电缆、耐寒电缆、橡套电缆、焊把线、矿用电缆、光伏电缆、风能电缆等，仪器仪表包括:热电阻、热电偶、双金属温度计、温度变送器、压力表、压力变送器、液位计、液位变送器、流量计、智能数显仪、仪表管阀件等产品。
