民航飞机的通信系统

民航航行的通信与导航系统航空器通信与导航系统在民航航行中起着至关重要的作用。

它们不仅保障了航班的安全与顺利进行，还提升了航空交通的效率和准确性。

本文将重点探讨民航航行中通信与导航系统的关键要素和技术。

一、通信系统航空器通信系统主要用于飞行员与地面控制中心、其他航空器、地面导航设施等之间的无线通信。

通信系统通过无线电波进行信息传递，使飞行员能够接收和发送必要的航行信息，保持与外界的联系和协调。

1. VHF通信VHF通信是现代民航通信系统中的主要方式。

VHF（Very High Frequency）频段的通信具有较高的传输质量和可靠性。

飞行员可以通过VHF频段与地面控制中心进行语音通信，共享飞行计划、气象信息等。

同时，VHF通信还支持机队之间的通信，提供航班之间的协调和保障。

2. ACARS系统ACARS（Aircraft Communications Addressing and Reporting System）是一种通过VHF或卫星通信网络进行应答和消息传输的系统。

ACARS 系统可以实时传输各类航行数据，包括飞机位置、机载系统状态、燃油消耗等。

这些数据对于飞行员和地面运营人员来说至关重要，可以用于监测航班状态和及时调整飞行计划。

二、导航系统航空导航系统是指用于确定和控制航空器位置、航向和航行路径的技术与设备。

它能够为飞行员提供准确的导航信息，确保航班安全和准时到达目的地。

1. 惯性导航系统惯性导航系统是一种独立于地面导航设施的导航技术。

该系统通过感知航空器的加速度和转弯率来测定飞行器的当前位置和速度。

惯性导航系统不受天气、地形等外界因素的限制，能够提供高度准确的导航数据。

2. 全球定位系统全球定位系统（GPS）是一种卫星导航系统，通过一组卫星和地面控制站来实现全球范围内的位置定位和导航。

飞机上安装的GPS接收器能够接收卫星发射的导航信号，计算出飞机的准确位置，并传输给飞行员。

GPS技术无需依赖地面基础设施，并且具有高精度和全天候可用的特点。

民航飞机新型通信寻址与报告系统介绍民航飞机新型通信寻址与报告系统（ACARS）是一种现代化的通信系统，为飞机与地面控制台之间提供高效的通信服务。

ACARS系统通过数据链路传输飞行中的数据和报告，包括飞机的位置、速度、高度、燃油状况以及各种系统的状态等信息。

本文将对ACARS系统的组成和工作原理进行介绍。

ACARS系统由两部分组成，一部分是飞机上的通信设备，另一部分是地面控制台。

飞机上的通信设备主要包括：CMU（通信管理单元）、VHF 接收机和发射机、SATCOM设备和数据链路调制解调器等。

地面控制台则包括：地面操作台、交换服务器和通信网关。

ACARS系统的工作原理如下：首先，飞机上的通信设备通过无线电接收机接收地面控制台发送的ACARS消息，然后通过通信管理单元（CMU）进行解码和处理。

CMU将收到的消息与机载计算机系统中的相关数据进行比对，并将需要的数据进行编码和传输。

数据链路调制解调器将编码后的数据通过无线电发射机发送出去。

地面控制台的地面操作台通过通信网关接收ACARS消息，并进行解码和处理。

解码后的消息可以直接显示在地面操作台上，或者通过交换服务器转发给相关部门进行处理。

ACARS系统的优势在于它提供了高效、可靠的通信服务。

首先，ACARS系统采用数字化的数据链路传输方式，相比传统的语音通信，可以提供更多的信息量，减少误解和沟通错误的可能性。

其次，ACARS系统的消息传输速度快，可以实时地传输数据和报告，帮助地面控制台监控和控制飞机的飞行状态。

此外，ACARS系统还具备数据存储和记录功能，可以记录飞行过程中的重要数据，供后续分析和回放使用。

ACARS系统的应用范围广泛。

首先，它在飞行调度和飞行计划方面的应用非常重要。

地面控制台可以通过ACARS系统向飞机发送飞行计划和航线修改等信息，飞机上的通信设备能够快速接收到并进行相应的处理。

其次，ACARS系统在机组通信和报告方面也起到了重要作用。

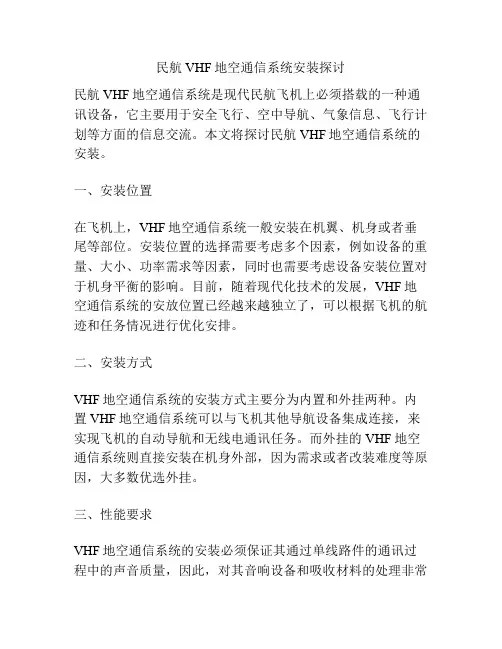

民航VHF地空通信系统安装探讨民航VHF地空通信系统是现代民航飞机上必须搭载的一种通讯设备，它主要用于安全飞行、空中导航、气象信息、飞行计划等方面的信息交流。

本文将探讨民航VHF地空通信系统的安装。

一、安装位置在飞机上，VHF地空通信系统一般安装在机翼、机身或者垂尾等部位。

安装位置的选择需要考虑多个因素，例如设备的重量、大小、功率需求等因素，同时也需要考虑设备安装位置对于机身平衡的影响。

目前，随着现代化技术的发展，VHF地空通信系统的安放位置已经越来越独立了，可以根据飞机的航迹和任务情况进行优化安排。

二、安装方式VHF地空通信系统的安装方式主要分为内置和外挂两种。

内置VHF地空通信系统可以与飞机其他导航设备集成连接，来实现飞机的自动导航和无线电通讯任务。

而外挂的VHF地空通信系统则直接安装在机身外部，因为需求或者改装难度等原因，大多数优选外挂。

三、性能要求VHF地空通信系统的安装必须保证其通过单线路件的通讯过程中的声音质量，因此，对其音响设备和吸收材料的处理非常严格。

同时，VHF地空通信系统还必须有自适应的技术能力，以确保其可以有效应对各种复杂的通信环境。

四、安装时的注意事项在安装VHF地空通信系统时，必须遵守相应的安装规定和流程，才能确保其在使用过程中的稳定性和安全性。

同时在安装时还需注意以下几点：1.必须严格按照设备手册的要求和说明操作。

2.在安装过程中，需要使用专业工具和设备，并严格遵守安全操作规定。

3.安装完VHF地空通信系统后，必须进行专业检测和调整，确保其性能符合相关的要求和标准。

在总体上，安装民航VHF地空通信系统是一项重要的工作，需要专业的技术人员进行精心的规划和操作。

只有在严格遵守操作规定和要求的基础上，才能确保设备在飞行中的安全性和稳定性。

五、安全措施在安装民航VHF地空通信系统时，还需要考虑相关的安全问题，以保证设备的正常运行和航行的安全性。

1. 在安装过程中，必须遵守航空工程安全管理规定，操作人员必须接受过相关的安全培训和认证。

飞机通信系统一、飞机通信系统组成：1、飞机通信系统概述2、甚高频通讯系统3、高频通讯系统4、SELCAL系统5、客舱广播系统6、旅客娱乐系统7、数字式音频控制系统8、服务内话系统9、话音记录器10、机组呼叫系统11、应急电台二、分类阐述：1、飞机通信系统概述：飞机通讯系统包括：A.甚高频通讯（VHF）：主要用于飞机在起飞、着陆期间以及飞机通过管制空域与地面交通管制人员之间的双向语言通讯。

VHF通讯距离较近并受飞行高度影响。

B.高频通讯（HF）：是一种机载远程通讯系统，用于远程飞行时保持飞机与基地间、飞机与飞机间的通讯联络。

目前一般采用单边带通讯系统。

C.选择呼叫系统（SELCAL）：它配合VHF和HF系统工作，当地面呼叫指定飞机时，以灯光和钟声谐音的形式通知机组进行联络，从而免除机组对地面呼叫的长期守侯。

为实现选择呼叫，一般飞机的选择呼叫代码为飞机代码。

D.音频综合系统（AIS）：泛指机内所有通话、广播、录音等音频系统。

用来实现机内各类人员之间以及飞机在地面维护时机组与地勤人员之间的语音交流，还包括驾驶舱内的话音记录系统。

2、甚高频（VHF）通讯系统2.1、组成A.控制盒——用于频率选择和转换并可对收发机进行测试。

B.天线——刀形天线，收发垂直极化信号（电场波垂直）。

C.收发机——对VHF信号进行调制、发射和解调。

也可通过前面板的“静噪/灯测试”开关对面板上的指示灯进行测试，或使静噪电路失效后通过耳机监听噪音信号以对接收机进行测试。

2.2、VHF控制盒A.控制盒用于频率选择和转换，启动收发机的测试等。

B.按下“COMM TEST”测试电门可使静噪电路失效，从而对接收机进行测试。

此时，耳机中应能听到接收机输出的噪音。

2..3 收发机A.在收发机前面板上装有两个测试电门。

B.按压“静噪／灯测试”电门可测试面板上的两个指示灯。

按压此电门时，静噪电路失效，因此可在耳机内听到接收机输出的噪声。

C.按压“收发机测试”电门可对收发机进行自测试，测试内容包括串行控制数据输入和天线电压驻波比。

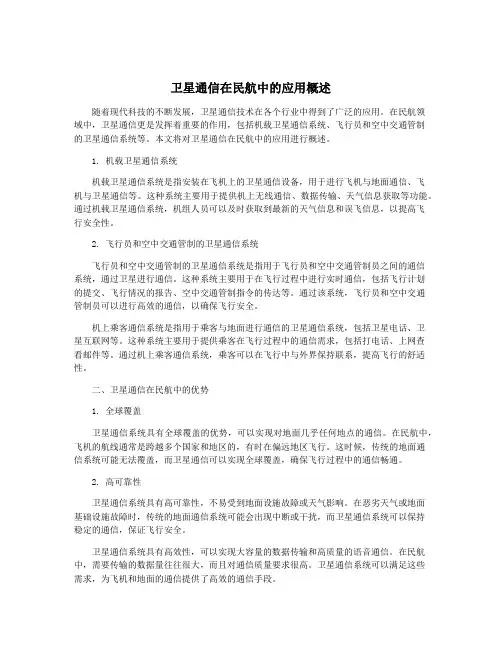

卫星通信在民航中的应用概述随着现代科技的不断发展，卫星通信技术在各个行业中得到了广泛的应用。

在民航领域中，卫星通信更是发挥着重要的作用，包括机载卫星通信系统、飞行员和空中交通管制的卫星通信系统等。

本文将对卫星通信在民航中的应用进行概述。

1. 机载卫星通信系统机载卫星通信系统是指安装在飞机上的卫星通信设备，用于进行飞机与地面通信、飞机与卫星通信等。

这种系统主要用于提供机上无线通信、数据传输、天气信息获取等功能。

通过机载卫星通信系统，机组人员可以及时获取到最新的天气信息和误飞信息，以提高飞行安全性。

2. 飞行员和空中交通管制的卫星通信系统飞行员和空中交通管制的卫星通信系统是指用于飞行员和空中交通管制员之间的通信系统，通过卫星进行通信。

这种系统主要用于在飞行过程中进行实时通信，包括飞行计划的提交、飞行情况的报告、空中交通管制指令的传达等。

通过该系统，飞行员和空中交通管制员可以进行高效的通信，以确保飞行安全。

机上乘客通信系统是指用于乘客与地面进行通信的卫星通信系统，包括卫星电话、卫星互联网等。

这种系统主要用于提供乘客在飞行过程中的通信需求，包括打电话、上网查看邮件等。

通过机上乘客通信系统，乘客可以在飞行中与外界保持联系，提高飞行的舒适性。

二、卫星通信在民航中的优势1. 全球覆盖卫星通信系统具有全球覆盖的优势，可以实现对地面几乎任何地点的通信。

在民航中，飞机的航线通常是跨越多个国家和地区的，有时在偏远地区飞行。

这时候，传统的地面通信系统可能无法覆盖，而卫星通信可以实现全球覆盖，确保飞行过程中的通信畅通。

2. 高可靠性卫星通信系统具有高可靠性，不易受到地面设施故障或天气影响。

在恶劣天气或地面基础设施故障时，传统的地面通信系统可能会出现中断或干扰，而卫星通信系统可以保持稳定的通信，保证飞行安全。

卫星通信系统具有高效性，可以实现大容量的数据传输和高质量的语音通信。

在民航中，需要传输的数据量往往很大，而且对通信质量要求很高。

ATA23-A320飞机通讯系统概述ATA23 通讯系统通讯系统是机载无线电系统的一部分，主要用于飞机与地面电台或与其他飞机之间进行通讯联络。

以及飞机内的机组人员之间进行通话，并向旅客传送话音和娱乐音频信号。

A320飞机通讯系统主要包括:——高频系统(HF)——甚高频系统(VHF)——选择呼叫系统(SELCAL)——飞行内话——地面人员呼叫系统——飞机通讯寻址报告系统(ACARS)——客舱内话数据系统A320通讯系统的划分可以分为模拟通讯和数字通讯，CIDS系统和ACARS是数字通讯;其他的是模拟通讯，也叫无线电通讯。

一、无线电通讯无线电通讯系统可用于飞行中的机组发射或接受信号也可用于机组，乘务员，地勤人员三者之间的相互对话。

1、组成A、 VHF，用于短距离通讯B、 HF，用于远距离通讯C、 SELCAL，用于塔台对机组呼叫D、飞行内话系统，飞行中内话通讯E、地面呼叫系统2、部件描述(一)、RMP(无线电控制面板)，用于机组选择无线电及无线电导航的频率，组成如图23-1。

, RMP的供电由ON/OFF控制，使用如下:按下转换键，转动STBY窗下的同轴键，为VHF1选择一个新频率，按下VHF1键，当VHF1灯亮时VHF1则被选择。

这时ACTIVE窗显示的是正在工作的VHF1的频率，STBY显示的是备用频率。

当FMGC故障后，使用RMP可以进行备用的无线电导航频率选择。

, RMP的接口组件每一个无线电收发机(XCVR)有两个输入，一个RMP1，另外一个RMP2，VHF3的输出与其他不同，为RMP2和ACARS MU。

每一个RMP可以控制XCVR，实际应用中是一一对应控制的，此时RMP1控制VOR1、ADF1、ILS1、及ILS2;RMP2控制VOR2、ILS1、ILS2、ADF2(若选装);通常情况下FMGC利用与之连接的RMP调节无线电导航的频率。

, RMP的故障如果一个RMP故障，系统依然可以完成所有的通讯功能，但与故障的RMP连接的无线电导航系统频率则不能利用RMP调谐。

飞机通讯系统的原理和应用1. 引言飞机通讯系统（Aircraft Communication System）是现代航空领域中不可或缺的一部分。

它负责飞机与地面之间的通讯，包括飞行计划、导航指令、气象信息等等。

本文将详细介绍飞机通讯系统的原理和应用。

2. 飞机通讯系统的原理飞机通讯系统是由多种技术和设备组成的复杂系统。

以下是飞机通讯系统的主要原理：•无线电通讯原理：飞机通讯系统使用无线电波进行通讯。

通常情况下，飞机的通讯设备包括VHF（Very High Frequency）和HF（HighFrequency）无线电。

VHF主要用于短距离通讯，例如与航空管制塔台通话；而HF则用于长距离通讯，例如与大范围地面站通话。

•航空雷达原理：飞机通讯系统还包括航空雷达。

雷达可以探测周围的天气状况和其他飞机的位置，在飞行过程中提供重要的导航和安全信息。

•卫星通讯原理：近年来，卫星通讯在飞机通讯系统中的重要性日益增加。

卫星通讯可以提供全球性的覆盖，使飞机能够与地面通讯设备实时交流。

3. 飞机通讯系统的应用飞机通讯系统广泛应用于航空领域的各个环节，以下是几个主要的应用场景：•空中交通管制：飞机通讯系统与航空交通管制中心之间的通讯至关重要。

飞机与管制员之间的实时通讯可以确保飞行的安全顺利进行。

•航空公司通讯：飞机通讯系统可以与航空公司的地面运营中心进行通讯。

这种通讯可以涉及飞行计划的变更、增加油料请求以及飞行员对机械故障的报告。

•航空气象通讯：飞机通讯系统可以接收航空气象信息，将其传递给飞行员。

这些信息对于安全的飞行非常重要，飞行员可以根据气象信息做出适当的决策。

•航空救援通讯：飞机通讯系统在航空救援中也有重要的应用。

飞机上配备的通讯设备可以与地面救援人员进行通讯，将紧急情况的信息及时传达给救援人员。

4. 总结飞机通讯系统作为现代航空领域中的关键技术之一，扮演着连接飞机与地面的桥梁角色。

本文介绍了飞机通讯系统的原理以及它在航空领域中的主要应用场景。

飞机通信系统简介飞机通信系统是飞机电子系统的一个组成部分，它主要用于在飞行各阶段中飞行员和地面的航行管制人员、签派以及地面其它相关人员的语音联系，同时也提供了飞机员之间和乘务员之间的联络服务。

飞机通信系统主要分为：甚高频通信系统、高频通信系统、选择呼叫系统和音频综合系统。

为了让大家对飞机电子系统有所了解，下面就对通信系统各个组成作个简单介绍。

（一）甚高频通信系统（VHF ：Very High Frequency ）由于VHF使用甚高频无线电波。

所以它的有效作用范围较短，只在目视范围之内，作用距离随高度变化，在高度为300米时距离为74公里。

是目前民航飞机主要的通信工具，用于飞机在起飞、降落时或通过控制空域时机组人员和地面管制人员的双向语音通信。

起飞和降落时期是驾驶员处理问题最繁忙的时期，也是飞行中最容易发生事故的时间，因此必须保证甚高频通信的高度可靠，所以民航飞机上一般都装有一套以上的备用系统。

甚高频通信系统由收发机、控制盒和天线三部分组成。

收发机用频率合成器提供稳定的基准频率，信号调制到载波后，通过天线发射出去。

接收机从天线上收到信号后，经过放大、检波、静噪处理变成音频信号，输入驾驶员的耳机。

天线为刀形，一般都安装在机腹和机背上。

如图所示：甚高频所使用的频率范围为118.000～135.975MHZ ，每25KHZ为一个频道，可设置720个频道由飞机和地面控制台选用，其中121.500MHZ定为遇难呼救的全世界统一的频道。

121.600～121.925MHZ主要用于地面管制。

值得注意的是通信信号使用同一频率，一方发送完毕后，要停止发射来等待对方信号的进入。

（二）高频通信系统（HF：High Frequency ）高频通信系统是远距离通信系统。

它使用了和短波广播的频率范围相同的电磁波，它利用电离层的反射，因而通信距离可达数千公里，用于飞行中保持与基地和远方航站的联络。

使用的频率范围为2－30MHZ ，每1KHZ为一个频道。

空运航班的空中通信和导航系统空中通信和导航系统对于空运航班的安全和准确性起着至关重要的作用。

随着航空技术的发展和飞行需求的日益增长，空运航班的空中通信和导航系统也不断得到改进和升级。

本文将重点探讨空运航班的空中通信和导航系统的功能和技术，并介绍一些常见的空中通信和导航设备。

一、空运航班的空中通信系统空运航班的空中通信系统是实现飞行员与空中交通管制员之间相互沟通和传递信息的重要工具。

其主要功能包括语音通信、数据通信和紧急通信等。

1. 语音通信语音通信是空运航班与地面的交流方式之一。

飞行员和空中交通管制员通过无线电频率进行语音对话，以确保飞行操作的协调和安全。

通常，空中通信系统会提供多个无线电频率，以应对不同的飞行阶段和通信需求，如起飞、爬升、巡航、下降和着陆等。

2. 数据通信随着航空技术的进步，数据通信在空运航班的空中通信中扮演着越来越重要的角色。

数据通信主要通过数字方式传递信息，可以传输各种飞行参数、导航指令和航班计划等数据。

这种方式能够提高通信的准确性和效率，减少误解和误操作的可能性。

3. 紧急通信紧急通信是在遇到紧急情况时与地面进行的特殊通信方式。

飞行员可以通过紧急频率与空中交通管制部门或其他飞机进行联系，请求紧急救援或协助。

这种通信方式通常与飞机的紧急信标一同激活，以便更快地确定飞机的位置和需求。

二、空运航班的导航系统空运航班的导航系统旨在确保飞机在飞行中保持准确的航向和位置。

传统的导航系统主要依赖于地面导航设施，如雷达、无线电信标和航路标志等。

然而，随着卫星导航技术的发展，全球定位系统（GPS）逐渐成为主流的导航方式。

1. 传统导航系统传统导航系统主要包括雷达导航、非定向无线电信标导航和VOR/DME导航等。

雷达导航通过地面雷达站向飞机发送信号，飞机根据信号来确定自身位置和飞行方向。

非定向无线电信标导航则以无线电信标为基准，飞机根据接收到的信号进行导航。

VOR/DME导航则是利用VOR（航向无线电导航）和DME（距离测量设备）相结合的方式，提供更准确的导航信息。

民航飞机的通信系统集团文件版本号：（M928-T898-M248-WU2669-I2896-DQ586-M1988）民航飞机的通信系统通信系统的主要用途是使飞机在飞行的各阶段中和地面的航行管制人员、签派、维修等相关人员保持双向的语音和信号联系，当然这个系统也提供了飞机内部人员之间和与旅客联络服务。

它主要分为：甚高频通信系统、高频通信系统、选择呼叫系统和音频系统。

(本页插图以空中客车320驾驶舱为例，是目前较为先进的一套，其他现代化民航客机均类似。

只是名称、面板设计、功能强弱有所不同）空中客车320驾驶舱左图红色圈选部分是驾驶舱内机长和副驾驶的无线电管理面板（RMP）、音频控制面板（ACP）的位置，其他现代化客机都类似，位于驾驶舱后电子面板（机长和副驾驶座位间），观察员也有一套，位于后顶板，未在图中列出。

A320无线电管理面板（部分）RMP：Radio Management Panel1.甚高频通信系统（VHF ：Very High Frequency ）使用甚高频无线电波。

它的有效作用范围较短，只在目视范围之内，作用距离随高度变化，在高度为300米时距离为74公里。

是目前民航飞机主要的通信工具，用于飞机在起飞、降落时或通过控制空域时机组人员和地面管制人员的双向语音通信。

起飞和降落时期是驾驶员处理问题最繁忙的时期，也是飞行中最容易发生事故的时间，因此必须保证甚高频通信的高度可靠，民航飞机上一般都装有一套以上的备用系统。

甚高频通信系统由收发机组、控制盒和天线三部分组成。

收发机组用频率合成器提供稳定的基准频率，然后和信号一起，通过天线发射出去。

接收部分则从天线上收到信号，经过放大、检波、静噪后变成音频信号，输入驾驶员的耳机。

天线为刀形，一般在机腹和机背上都有安装。

甚高频所使用的频率范围按照国际民航组织的统一规定在118.000～135.975MHZ ，每25KHZ为一个频道，可设置720个频道由飞机和地面控制台选用，频率具体分配为：118.000～121.400MHZ、123.675～128.800MHZ和132.025～135.975MHZ 三个频段主要用于空中交通管制人员与飞机驾驶员间的通话，其中主要集中在118.000～121.400MHZ；121.100MHZ、121.200MHZ用于空中飞行情报服务；121.500MHZ定为遇难呼救的全世界统一的频道。

飞机通信系统的结构及工作原理飞机通信系统主要包括以下几个部分：VHF、HF、SATCOM、无线电导航和通信管理系统。

这些系统通过航空电子设备、天线和地面设备相互连接，以实现飞机与地面之间的通信。

1. VHF（甚高频）通信系统：VHF通信系统主要用于飞机与地面之间的语音通信，其频率范围为30 MHz至300 MHz。

VHF通信系统具有较高的信号质量和较低的天线尺寸，适用于短距离通信。

2. HF（高频）通信系统：HF通信系统的频率范围为3 MHz至30 MHz，主要用于长距离通信。

由于其波长较长，HF通信系统的信号可以在地球表面和大气层之间反射，实现远距离通信。

3. SATCOM（卫星通信）系统：SATCOM系统通过卫星实现飞机与地面之间的通信，具有覆盖范围广、通信质量高的特点。

SATCOM 系统主要用于远距离和跨洲际通信。

4. 无线电导航系统：无线电导航系统主要包括VOR（甚高频全向信标）、ILS（仪表着陆系统）和DME（距离测量设备），用于飞机的导航和着陆。

5. 通信管理系统：通信管理系统负责控制和管理飞机上的各种通信设备，包括语音通信、数据通信和无线电导航等。
