金属表面粗糙度标准金属表面粗糙度是指金属表面的不平整程度，通常用来描述金属表面的平整度和光洁度。
在工业生产中，金属表面粗糙度的标准化对于确保产品质量和性能至关重要。
本文将介绍金属表面粗糙度的标准以及其对应的测量方法和应用。
一、金属表面粗糙度的标准。
1. ISO 4287标准。
ISO 4287标准是国际上广泛采用的金属表面粗糙度标准之一。
该标准规定了金属表面粗糙度的测量方法和评定标准，包括了参数Ra、Rz、Rmax等指标。
其中，Ra代表了表面的平均粗糙度，Rz代表了表面峰谷高度的平均值，Rmax则表示了表面最大峰谷高度。
这些参数可以帮助我们准确描述金属表面的粗糙程度，从而指导生产过程和产品质量控制。
2. GB/T 1031标准。
GB/T 1031标准是中国国家标准化委员会发布的金属表面粗糙度标准。
该标准与ISO 4287标准类似，同样规定了金属表面粗糙度的测量方法和评定标准，但在具体参数的定义和测量方法上略有不同。
在中国的金属加工行业中，GB/T 1031标准被广泛应用于金属制品的生产和检测过程中。
二、金属表面粗糙度的测量方法。
1. 表面粗糙度仪测量法。
表面粗糙度仪是一种专门用于测量金属表面粗糙度的仪器，通过仪器的感应头在金属表面上扫描，可以得到表面的粗糙度参数。
这种方法操作简单、快捷，适用于各种类型的金属材料和加工表面。
2. 视觉比对法。
视觉比对法是一种简单粗糙的测量方法，通过肉眼观察和比对样品表面的粗糙度。
虽然这种方法不如仪器测量准确，但在一些简单的场合下仍然具有一定的应用价值。
三、金属表面粗糙度的应用。
1. 工艺控制。
金属表面粗糙度对于金属加工工艺具有重要影响，合理控制金属表面粗糙度可以提高加工效率和产品质量。
在不同的加工工艺中，需要根据具体要求选择合适的表面粗糙度标准，以确保产品的加工质量。
2. 产品检测。
在金属制品的生产过程中，需要对产品的表面粗糙度进行检测，以保证产品符合设计要求。
通过精确的表面粗糙度测量，可以及时发现加工过程中的问题，并采取相应的措施进行调整和改进。
表面粗糙度的评定标准及方法当钢材表面经喷射清理后，就会获得一定的表面粗糙度或表面轮廓。
表面粗糙度可以用形状和大小来进行定性。
经过喷射清理，钢板表面积会明显增加很多,同时获得了很多的对于涂层系统有利的锚固点。
当然，并不是粗糙度越大越好，因为涂料必须能够覆盖住这些粗糙度的波峰。
太大的粗糙度要求更多的涂料消耗量。
一般的涂料系统要求的粗糙度通常为 Rz40~75微米.1．粗糙度的定义对表面粗糙度的定义有以下几种:hy：在取样长度内，波峰到波谷的最大高度， ISO8503—3（显微镜调焦法）Ry：在取样长度内,波峰到波谷的最大高度,ISO8503—4（触针法）Ra：波峰和波谷到虚构的中心线的平均距离， ISO 3274Ry5:在取样长度内，五个波峰到波谷最大高度的算术平均值，ISO8503—4（触针法）有关 Rz的表述与 Ry5其实是相同的，Rz的表述来自于德国标准 DIN 4768-1.Ra和 Rz 之间的关系是 Rz相当于 Ra 的 4～6倍。
2. 表面粗糙度的评定标准为了测定钢板表面粗糙度，不同的标准规定了相应的仪器可以使用,测量值以微米(µm)为单位。
国际标准分 ISO 8503 成五个部分在来说明表面粗糙度：ISO8503—1：1995表面粗糙度比较样块的技术要求和定义ISO8503-2：1995喷射清理后钢材表面粗糙度分级―样板比较法ISO8503-3:1995 ISO基准样块的校验和表面粗糙度的测定方法―显微镜调焦法ISO8503—4:1995 ISO基准样块的校验和表面粗糙度的测定方法，触针法ISO8503-5:2004表面轮廓的复制胶带测定法我国的国家标准 GB/T 13288-91《涂装前钢材表面粗糙度等级的评定（比较板块法)》，参照 ISO8503所制订。
3。
比较样块法评定表面粗糙度在涂装现场较为常用的粗糙度评定方法是比较样块法。
常用的粗糙度比较块有英国易高elcometer125,荷兰TQC LD2040、LD2050以及英国PTE R2006、R2007等。

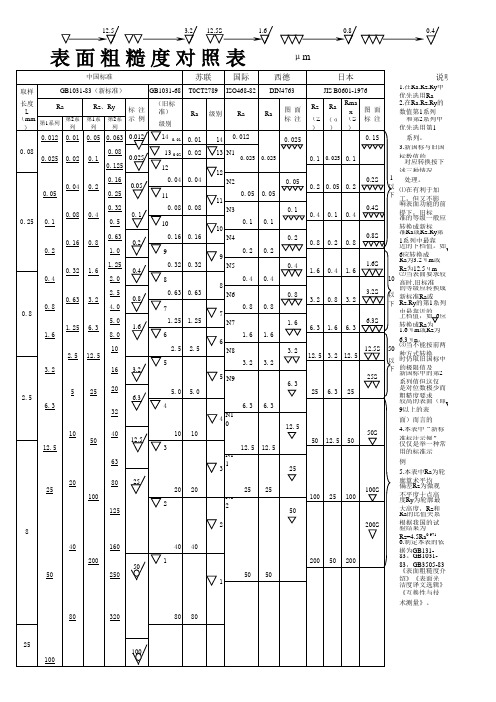

关于新旧表面粗糙度的使用说明一、新旧标准中表面粗糙度参数Ra值的对照表机械制造中，光洁度、粗糙度是用来表示另件表面的平整（光滑）程度的。
光洁度的数值越大，表示另件表面越平整、光滑，这是旧标准使用的表示方法，现在已经不使用。
粗糙度的数值越小，表示零件表面越平整、光滑，这是目前国家标准和国际标准的表示方法。
二、关于上述表格使用的说明1．▽1-▽14是旧国家标准GB1031-68表面光洁度级别14个等级。
随着数值的增大，其表面光洁度越高。
2．我公司产品图样中对零件表面粗糙度高度参数一般应选用轮廓算数平均值偏差Ra值3．新产品设计时，图样中零件表面粗糙度高度参数一般应该选用轮廓算数平均值偏差Ra的上限值，对有特殊要求的表面，可以选择Ra的最大值或同时选用最大值和最小值。
4．表面粗糙度高度参数Ra的数值选用按照GB/T1031-1995的标准系列选用，对某些特殊表面，标准系列不能满足要求的，可采用GB/T1031-1995的补充系列5. 标准“GB1031-68表面光洁度级别”已经作废，其最新版本升级为“GB/1031-1995 表面粗糙度参数及其数值”。
6．老产品图中表面粗糙度高度参数Ra的标注是按照GB131-83的规定，即表示Ra的最大允许值，在贯彻新标准的过程中，一般不需要改图，只是将原标准中最大允许值理解为上限值即可。
对极少数性能要求高的表面，如果一定要保持最大允许值，应通过改图，在原数值后面加max7．我厂制定的《设计师设计标准化工作手册》制定的企业标准“DL00003-2000 表面粗糙度使用的有关规定”中引用标准GB/T131-93也已经作废，其最新升级版本为“GB/T131-2006/ISO1302: 2002 产品几何技术规范技术产品文件中表面结构的表示法”其衍化对比如下表所示：（表面光洁度---表面粗糙度—表面结构）表二表面结构要求的图形标注的演变经过咨询公司标准化室缑智勇主任，明确“GB/T131-2006/ISO1302: 2002 产品几何技术规范技术产品文件中表面结构的表示法”这个标准变化比较大，兄弟工厂贯彻的不多，咱们工厂暂时不贯彻。
