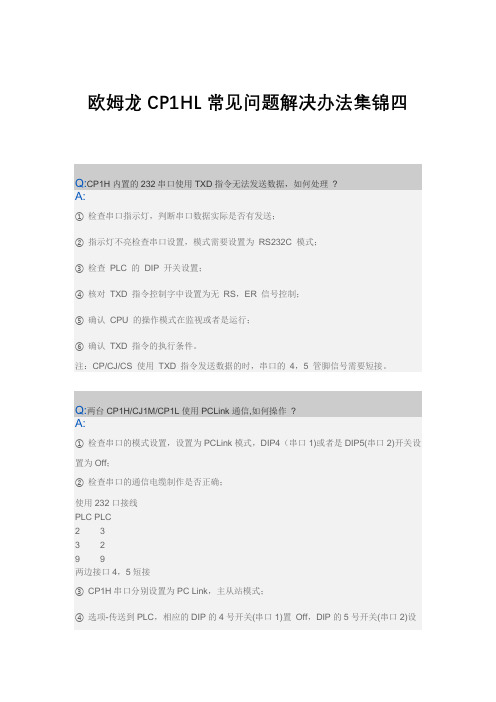

欧姆龙CP1HL常见问题解决办法集锦四Q:CP1H内置的232串口使用TXD指令无法发送数据，如何处理?A:①检查串口指示灯，判断串口数据实际是否有发送；②指示灯不亮检查串口设置，模式需要设置为RS232C 模式；③检查PLC 的DIP 开关设置；④核对TXD 指令控制字中设置为无RS，ER 信号控制；⑤确认CPU 的操作模式在监视或者是运行；⑥确认TXD 指令的执行条件。

注：CP/CJ/CS 使用TXD 指令发送数据的时，串口的4，5 管脚信号需要短接。

Q:两台CP1H/CJ1M/CP1L使用PCLink通信,如何操作?A:①检查串口的模式设置，设置为PCLink模式，DIP4（串口1)或者是DIP5(串口2)开关设置为Off；②检查串口的通信电缆制作是否正确；使用232口接线PLC PLC2 33 29 9两边接口4，5短接③CP1H串口分别设置为PC Link，主从站模式；④选项-传送到PLC，相应的DIP的4号开关(串口1)置Off，DIP的5号开关(串口2)设置为Off；⑤检查地址交换的地址，是固定的地址从3100通道到3189通道。

Q:使用第三方开发软件与OMRON的CP1H无法进行串口通讯，如何处理?A:①确认软件数据是否有发送，CP1H是否有反馈，反馈数据的内容能否被识别；②CP1H的串口设置为Host Link模式；③使用CX-Programmer软件使用SYSMAC WAY方式和CP1H进行通信，如果不能够通信参考(问题1,2)说明操作，如果能通信上说明CP1H设置以及硬件接线都是没有问题；④使用windows系统自带的超级终端发送Host Link命令给CP1H的串口，检查通信命令的格式，得到正确的命令反馈；⑤检查第三方软件操作或者代码编辑问题。

Q:CP1H使用USB口无法和CX-Programmer软件通信，如何处理?A:①在设备管理器中查看通用串行总线控制器中是否有显示，如果没有任何显示：a. PLC 需要上电；b. 更换USB 通信电缆；c. PLC 上电且电缆替换也是不行，更换电脑USB 口，如果现象相同，PLC 的USB 硬件接口有故障，更换PLC。

1．CP1H的USB驱动怎么安装？ (3)2．CP1H的内置USB口能用于与例如触摸屏或是第三方软件通讯吗？ (3)3．电脑与CP1H的USB口用CX-programmer软件通讯,发现在线不上？ (3)4．CP1H-X/XA内置高速计数器的软件复位地址是什么？ (3)5．CS/CJ/CP1H时钟地址？ (4)6．CP1H的PLC最多可以带多少CPM系列的模块？ (4)7．CP1H的扩展模块最多能带7块，样本上写的在四台之内可以用连接电缆是什么意思？ (6)8．CP1H-XA40DR-A带CPM1A -40EDR+CPM1A-20EDR +CPM1A-8ER+CPM1A-AD041 + DA041*2这样的配置可以吗？ (6)9．CP1H配CPM1A-MAD02和CPM1A-20EDT的地址如何分配？ (6)10．CP1H内置模拟量的规格？ (7)11．CP1H-XA内置模拟量通道的地址是多少？ (7)12．CP1H-XA内置模拟量输入的断线检测标志位的地址？ (7)13．CP1H-XA型PLC内置模拟量输入输出使用注意事项？ (8)14．用CX-P的软件和CP1H在线连接上以后，外部输入的是0～10v信号，已经在内置AD/DA 选择模拟量输入范围和使能了，并且已经把设置下传到plc中了，但是在对应的转换通道中没有看到转换值？ (8)15．使用CP1H的内置输入输入的是0～10V，外部的信号没有接，为什么断线报警位A4340.00没有置ON？ (9)16．设置CP1H的内置模拟量的平均值处理功能的作用是什么？ (9)17．CP1H的外部模拟量电位器的地址和输入的范围是什么？ (9)18. CP1H-X40DT-D的外部模拟量输入调整功能的白线和黑线哪个是正，哪个是负？ (9)19．CP1H带CPM1A模拟量模块，为什么在I/O表里找不到模拟量模块的设置？ (9)20．CP1H-XA的后面加了CPM1A-AD041模块，现在要使用两路输入，已经设置了AD041 . 9 21．CP1H-X40CDR-A+CPM1A-DA041，DA041的模块设置了量程控制字已经写了，也在对应通道中设置了输出值，但是到端子上一路输出信号都没有？ (10)22．CP1H配CJ系列的模拟量模块的地址分配？ (11)23．CP1H的plc加CJ高功能的模拟量模块是否还要加配件? (11)24．CP1H使用PID指令没有输出？ (11)25．CP1H的PID参数设置和以前CPM的区别？ (12)26．CP1H的PID指令C+5里设置PV=SV输出操作量是0％或者50％的输出，这样是不是就是说，在PV=SV的时候，要么输出0%，要么输出50％？ (12)27．CP1H的PID指令能在指令执行的时候修改P,I,D参数并生效吗? (12)28．CP1H能否和MPT002来建立通讯，还要配置什么硬件？PLC设置要注意什么？ (13)29．CP1H的RS-422/485适配器CP1W-CIF11的通讯距离是多少？ (13)30．CP1W-CIF11与电脑RS-422接口连接的编程电缆怎么接线?CP1W-CIF11背后开关如何拨? (13)31．CP1H用CP1W-CIF11的适配器，通过 RS-485方式连其他设备（如OMRON 3G3MZ变频器）的485口的接线，CP1W-CIF11背后的DIP开关怎么拨？ (14)32．CP1H的端口1和端口2中的哪一个口可以做PClink通讯，有没有特殊规定? (14)33．做1:N的PClink通讯时,在主站的设置里面PC链接模式中有全部和主体两种模式，有什么区别? (15)34．CP1H的串口支持那几种的通讯协议？ (15)35．CP1H用Modbus简易主站功能的通讯启动位地址是多少？ (15)36．CP1H的Modbus-RTU简易主站，固定分配区域D32203-D32249的通讯数据指什么？ (15)37．CS/CJ/CP1H系列的PLC想要使用其中的TIMX 的指令，为什么在输入指令TIMX后会出现红色？ (16)38．CP1H的PLC出现809F的报错，硬件版本是1.0的？ (16)39．CP1H的PLC出现809F的报错，版本是1.1的？ (17)40．CP1L的时钟通道地址是多少？ (17)41．CP1L的PLC最多可以扩展多少扩展模块？ (17)42．CP1L能否带CJ1的特殊模块? (17)43．CP1L的输岀漏型和源型分别是怎么接线的？ (18)44．CP1L与CP1H在串口协议上有什么区别？ (18)45．CP1L/CP1H能否与CJ1M做PC LINK通讯? (19)46．CP1L/CP1H是否支持协议宏功能？ (19)47．CP1L内置高速计数输入有几路？有哪几种计数模式？频率分别是多少？ (19)48．CP1L高速计数器当前值地址是什么？ (19)49．CP1L高速计数计数器复位的方式是什么？软件复位位是什么？ (20)50．NPN集电极开路输出的编码器怎么接到CP1L高速计数器输入端子？ (20)51．CP1L-M40DR-A能不能做脉冲输出？ (20)52．CP1L和CP1H的脉冲输出规格有什么区别？ (21)53．CP1L的极限输入信号接哪个输入点？ (21)54．CP1L发绝对脉冲是否必须建立原点？ (21)55．如何知道原点是否已经建立？ (22)56．原点搜索的设置中“保持”和“未定义”有什么区别？ (22)57．原点搜索的设置中“限制输入信号操作”的“只查找”和“始终”有什么区别？ . 22 58．脉冲输出的当前值在哪个通道查看？如何复位脉冲输出当前值？ (22)59．执行ORG指令后，PLC报009B的错误？ (22)60．CP1L输出连续脉冲（速度控制）和独立脉冲（定位控制）分别需要用什么指令？停止脉冲输出用什么指令？ (23)61．PLS2指令中设置的加减速比率单位是什么？与实际的加减速时间有何关系？ (23)62．CP1L使用独立模式输出脉冲，用PULS＋SPED指令，指令执行以后伺服电机没有动？ (23)63．CP1L-M40DR-A扩展CPM1A-40EDR和CPM1A-MAD02，其地址如何分配？ (24)64. CP1E是否支持仿真? (24)65. CP1E的加密操作？ (25)66. CP1E使用的软件版本？ (25)67. CP1E支持功能块？ (25)68. CP1E支持多任务编程吗？ (25)69. CP1E支持扩展CJ1的特殊模块吗？如果CJ1W-AD041 (25)70.CP1E的输入和输出地址是多少？ (25)71 .CP1E-N的串口通信支持哪些协议？ (26)1．CP1H的USB驱动怎么安装？计算机通过USB电缆连接CP1H(通电)，PC会自动提示找到新硬件,并提示要求安装驱动程序，客户通过浏览,指定USB驱动所在文件夹即可。

ＤＡＴＡ：<h>+$(R(1),16)+<t>DATA :<h>+&~(W(1),8)+<t>PLC程序问题1：通信序列明明是00，而PLC程序中控制字2怎么是#1呢？问题2：PLC程序中MOV &5 D250 这是用来做什么呀？问题3：上面的发送和接收数中为什么只有帧头，data,帧毛，而没有数据长度，和接收地址呢？问题4：<h>+$(R(1),16)+<t>，<h>+&~(W(1),8)+<t>怎么和PLC程序对应上来？问题5：这个S0003 0200E怎么跟D260联系起来？R0001 0000 0199 0200E怎么跟D250联上位机= > PLC1.Bit command word2.Setpoint word to pump 0 ~ 1000 = (0% ~ 100.0%)<S><bit command><pressure value><E>Example setpoint string; [xx] is ASCII Code ValueS0003 0200E S[53] = start command for setpointsBin BcdBit command word0003[30303033]0 bit : 1 = Switch pump ON1 bit : 1 = Switch cycle ON2 bit : 0 = no reset~13 bit : system 1 sec clock to the communication confirmPressure value command word0200[30323030]0200 = 20.0 %E[45]= end commandPLC = > 上位机a.Current pump status(Bit) wordb.Set pressure word 0 ~ 1000 = (0% ~ 100.0%)c.Current pressure word 0 ~ 1000 = (0% ~ 100.0%)d.Current HP status word 0 ~ 65535<R><bit status><alarm code><set pressure value><current pressure value><E>Example readback string; [xx] is ASCII Code ValueR0001 0000 0199 0200EBin Bcd Bcd BcdR[52]= start command for readbacksBit status word0001[30303031]↑0 bit : 1 = Pump is ON1 bit : 0 = Cycle is OFF2 bit : 0 = no reset3 bit : 1 = HP rinse pressure OK to Belt drive run0 = HP rinse pressure NG~R2000↑13 bit : system clock 2 second to communication checkSet pressure value0199[30313939]0199= Current pressure 19.9% If not same with set, errorCurrent pressure value0200[30323030]0200= Current pressure 20.0%R0001000001990200EError code00= No error in HP systemE[45]= end commandProposed COM settings;Baudrate9600Parity nonStart1Databits8Stopbits1Communication period is 0.3 second。

欧姆龙PLC通讯问题汇总解析本文对欧姆龙PLC在通讯时出现的各种问题进行了详细介绍，供参考。

1.Cx-ProgrammerV5.0与PLC通信不稳定：电脑与PLC的连接方式：电脑USB口(该电脑没有RS232串口)←→[USB转RS232电缆的USB插头←→USB转RS232电缆线(电脑已经安装驱动，且默认的COM4端口已经设置为COM1)中间部分←→USB转RS232电缆的RS232公头]←→[[电脑与PLC的连接电缆的RS232母头←→电脑与PLC的连接电缆线的中间部分←→电脑与PLC的连接电缆的RS232公头]]←→PLC的RS232母头。

上面单中括号内为USB转RS232电缆，双中括号内为电脑与PLC 的连接电缆。

电脑与PLC的连接电缆接线如下：(1).公头(用以连接PLC)的2、3、9分别与母头的2、3、5(用于连接电脑或USB转RS232连接线)短接，这是欧姆龙官方的连接方法；(2).公头和母头的2-2、3-3、5-5分别短接，这是RS232连接线的常规连接方法。

后来经过实践证明：上面2种电脑和PLC的连接电缆都可以使用。

第1种电缆通信稳定可靠。

对于第2种电缆，当电脑和PLC之间通过VC应用程序进行通信时效果不好，容易丢帧（用串口调试助手可以看到），只有当电脑和PLC共用电源（共地）时才没有发现问题。

所以，请尽量采用第1种连接电缆。

有时间电脑和PLC能正常通信，有时间却不行——显示“Modem已经被选中，要继续码？”故障（实际上“码”应当为“吗”），一旦出现该故障信息，就一定会出现以下故障信息：当通信不上时，笔者采用过克隆回以前的正常操作系统、重新安装Cx-ProgrammerV5.0编程软件等方法，又可以正常通信了，但一旦断线后又可能通信不上了。

有几次还发现，有些程序可以和PLC通信上，而有些程序却不行！因此，笔者就将可以通信的PLC程序先备份，然后全部删除程序中的指令，最后将目标程序的指令全部复制过来（复制时注释可以自动复制过来），这样居然电脑就可以正常和PLC进行通信了！但是——下一次这个程序可能又无法正常通信了！郁闷……根据通信错误信息“Modem已经被选中，要继续码？”，笔者找到了解决方法：在桌面上右击“我的电脑”,再点击“属性”——“硬件”——“设备管理器”，再双击“调制解调器”，再右击展开的调制解调器型号，点击“停用”就可以了。

标题FA自动化设备RFID系统CJ1W-V680C**上2个选择旋钮的作用？FA自动化设备RFID系统CJ系列的PLC最多能带几块CJ1W-V680？FA自动化设备RFID系统CS系列的PLC最多能带几块CS1W-V680？FA自动化设备RFID系统RFID产品由那几部分组成？FA自动化设备RFID系统RFID系统的基本构成？FA自动化设备RFID系统RFID选型要素？FA自动化设备RFID系统RFID有几种频段？FA自动化设备RFID系统RFID有几种频段?FA自动化设备RFID系统RFID载体有电池和没电池的区别？FA自动化设备RFID系统RFID载体有电池型和无电池型的区别？FA自动化设备RFID系统RFID中，所有的天线电缆是否都适合用于机械手臂上？FA自动化设备RFID系统RFID主要通讯标准有几种？FA自动化设备RFID系统RFID主要通讯标准有几种?FA自动化设备RFID系统V600-CA5D01/ CA5D02停产替代？FA自动化设备RFID系统V600-CA5D01-V2和V600-CA5D02-V2区别？FA自动化设备RFID系统V600-CA5D01的替代型号是什么？FA自动化设备RFID系统V600-CA5D01和CJ1W-V600的区别？FA自动化设备RFID系统V600-CA5D01和V600-CA5D02区别？FA自动化设备RFID系统V600-CA5D02的替代型号是什么？FA自动化设备RFID系统V600-CA5D02控制器中1:1通讯，和1:N通讯有什么区别？FA自动化设备RFID系统V600-CA5D02面板介绍？FA自动化设备RFID系统V600-CA5D系列响应命令中的结束代码列表？FA自动化设备RFID系统V600的数据载体是否可以用在V700系列的系统中？FA自动化设备RFID系统V600控制器232口管脚定义？FA自动化设备RFID系统V600系列中哪些数据载体是电池型的？FA自动化设备RFID系统V680-A-7527S-G3-EG和V680-A-7527S-G3-EG-S 区别？FA自动化设备RFID系统V680-CA1D/2D的替代型号是什么？FA自动化设备RFID系统V680-CA1D/CA2D 停产替代？FA自动化设备RFID系统V680-CA5D01-V2和V680-CA5D02-V2区别？FA自动化设备RFID系统V680-CA5D02-V2上RS-232C口定义？FA自动化设备RFID系统V680-CA5D02面板介绍？FA自动化设备RFID系统V680-CA5D系列响应命令中的结束代码列表：FA自动化设备RFID系统V680-CH1D需要配交流适配器供电，选其他厂商的交流适配器可以吗？FA自动化设备RFID系统V680-HA63A和V680-HA63B区别？FA自动化设备RFID系统V680-HS52-R与V680-HS52-W区别？FA自动化设备RFID系统V680和V600的载体是否可以兼容？产品类别全部文本常见问题目录（更新时间：2014年10月1日）FA自动化设备RFID系统V680控制器1:N通讯，上位机最多可以带多少个ID控制器？FA自动化设备RFID系统V680命令帧中“UID”的含义和作用？FA自动化设备RFID系统V680系列标签最大的内存是多大？FA自动化设备RFID系统V680在写指令到0030H至0100H的时候无法写入，反馈7D？FA自动化设备RFID系统V680在写指令到0030H至0100H的时候无法写入，反馈7D的原因？FA自动化设备RFID系统V680中要对数据载体进行数据的读取、写入，一种是以ASCII码方式，另一种是以16进制方式，现在要写1，2，3，4这样的数字，用哪一种？FA自动化设备RFID系统V700-D23P的替代型号是什么？FA自动化设备RFID系统标签是否能安装在金属上？FA自动化设备RFID系统哪个系列即能读条形码又能读二维码？FA自动化设备RFID系统哪个系列能检测弧面上的条码？FA自动化设备RFID系统欧姆龙主推RFID是哪些系列？FA自动化设备RFID系统什么是RFID？FA自动化设备RFID系统天线V680-H01只能配1CH的控制器？FA自动化设备RFID系统有时读写头读取载体会有不稳定现象，如：有时能读到有时又不能读到，为什么？FA自动化设备RFID系统原先使用V600系统，现用V680替换，但原命令帧不想改变，如何操作？FA自动化设备RFID系统V600 载体有电池和没电池的区别FA自动化设备机械自动化控制器NJ系列电源模块规格？FA自动化设备机械自动化控制器NJ模块NX-ID5342和NX-ID5442的区别？ NX-OD5121和NX-OD5256的区别？FA自动化设备机械自动化控制器CX-One软件。

欧姆龙PLC常见问题集锦一Q:CP1L-EL/CP1L-EM和CP1H-EX40DT-D和CP1W-CIF41和CS1W-ETN21/CJ1W-ETN21在EtherNet通讯方面的区别分别是什么？A:CP1H-EX CP1L-EL/EM CP1W-CIF41 CS1W/CJ1W-ETN21本地IP地址：192.168.250.FINS节点192.168.250.FINS节点192.168.250.1 192.168.250.FINS节点FINS节点：在PLC设置中设定在PLC设置中设定在系统设置中设定通讯硬件旋钮设定CIDR功能：支持不支持不支持支持(Ver.1.5及以上版本)物理层：100/10Base-TX(Auto) 100/10Base-TX(Auto) 100/10Base-TX(Auto) 100/10Base-TX节点数：254 254 254 254FINS报文数据长度：1004字节1004字节1004字节2012字节FINS缓冲区大小：16K字节16K字节8K字节392K字节链接数(FINS/TCP)：用户：3/CX-P：1 用户：3/CX-P：1 2(仅服务器) 16 FTP功能：不支持不支持不支持支持Socket功能：支持支持不支持支持Q:CP1W-CIF41和CP1H-EX40DT-D和CP1L-EL/CP1L-EM和CS1W-ETN21/CJ1W-ETN21在EtherNet通讯方面的区别分别是什么？A:CP1H-EX CP1L-EL/EM CP1W-CIF41 CS1W/CJ1W-ETN21本地IP地址：192.168.250.FINS节点192.168.250.FINS节点192.168.250.1 192.168.250.FINS节点FINS节点：在PLC设置中设定在PLC设置中设定在系统设置中设定通讯硬件旋钮设定CIDR功能：支持不支持不支持支持(Ver.1.5及以上版本)物理层：100/10Base-TX(Auto) 100/10Base-TX(Auto) 100/10Base-TX(Auto) 100/10Base-TX节点数：254 254 254 254FINS报文数据长度：1004字节1004字节1004字节2012字节FINS缓冲区大小：16K字节16K字节8K字节392K字节链接数(FINS/TCP)：用户：3/CX-P：1 用户：3/CX-P：1 2(仅服务器) 16 FTP功能：不支持不支持不支持支持Socket功能：支持支持不支持支持Q:CP1L-L/CP1L-M系列PLC是否支持CP1W-CIF41？A:支持的。

欧姆龙PLC常见问题解决方案集锦二Q:串行通讯模块(CJ1W-SCU,CS1W-SCB,CP1W-CIF)RS232 口无法通讯A:1. 故障现象：模块上电后，通讯口无法与上位机通讯，通讯灯不闪（或闪烁不正常）。

2. 故障原因：（1）设置错误：①与电脑连接时，CPU 单元中设置的通信协议与CX-Programmer 软件中设置的通信协议不匹配。

②软件设置的通讯端口号与实际使用端口号不一致，如图所示，实际电脑中使用的通讯口为COM2，但CX-Programmer 网络设置中，通讯端口却误选为COM6。

（2）硬件损坏：通讯干扰、噪音干扰、静电等原因导致串口通讯芯片损坏。

（3）通讯电缆不匹配，一般由客户自制时内部针脚焊接不正确导致，建议购买OMRON正版通讯电缆。

3. 注意事项：（1）CP1W-CIF01/11 正确的设置方法：①根据串口使用方式正确设置拨码开关。

②通讯协议未知的情况下，可使用自动在线方式进行尝试连接。

附：CP1H 系列CPU 的DIP4，5 号开关设置方法：（2）CJ1W-SCU/CS1W-SCB 连接设置:①CJ1W-SCU/CS1W-SCB 默认协议为SysmacWay 连接，所以用CX-Programmer 软件新建工程时，网络类型选择SysmacWay 使用方式。

②通讯协议未知的情况下，可使用自动在线方式进行尝试连接。

③用户需改变通讯参数时，可以在I/O 表中双击该单元更改通讯设置，与上位机协议保持一致，如图所示：（3）软件通讯端口号与实际使用端口号保持一致。

（4）现场采取以下抗干扰措施：①通讯线与信号线使用屏蔽电缆，并可靠连接。

②通讯线与信号线应与大电流动力电缆分开布线。

③通讯状态下勿插拔通讯电缆。

④PLC 应与大功率或高频设备隔离安装。

⑤AC220V 电源可在输入端加隔离变压器；DC24V 电源, 请确保开关电源的输入电源勿与大功率设备的电源共地。

Q:CP1W-CIF41 模块ERROR 灯常亮A:1. 故障现象：CP1W-CIF41 插入CP1H 主模块后，ERR 灯常亮。

ＤＡＴＡ：<h>+$(R(1),16)+<t>DA TA :<h>+&~(W(1),8)+<t>PLC程序问题1：通信序列明明是00，而PLC程序中控制字2怎么是#1呢？问题2：PLC程序中MOV &5 D250 这是用来做什么呀？问题3：上面的发送和接收数中为什么只有帧头，data,帧毛，而没有数据长度，和接收地址呢？问题4：<h>+$(R(1),16)+<t>，<h>+&~(W(1),8)+<t>怎么和PLC程序对应上来？问题5：这个S0003 0200E怎么跟D260联系起来？R0001 0000 0199 0200E怎么跟D250联上位机= > PLC1.Bit command word2.Setpoint word to pump 0 ~ 1000 = (0% ~ 100.0%)<S><bit command><pressure value><E>Example setpoint string; [xx] is ASCII Code ValueS0003 0200E S[53] = start command for setpointsBin BcdBit command word0003[30303033]0 bit : 1 = Switch pump ON1 bit : 1 = Switch cycle ON2 bit : 0 = no reset~13 bit : system 1 sec clock to the communication confirmPressure value command word0200[30323030]0200 = 20.0 %E[45] = end commandPLC = > 上位机a.Current pump status(Bit) wordb.Set pressure word 0 ~ 1000 = (0% ~ 100.0%)c.Current pressure word 0 ~ 1000 = (0% ~ 100.0%)d.Current HP status word 0 ~ 65535<R><bit status><alarm code><set pressure value><current pressure value><E>Example readback string; [xx] is ASCII Code ValueR0001 0000 0199 0200EBin Bcd Bcd BcdR[52] = start command for readbacksBit status word0001[30303031]↑0 bit : 1 = Pump is ON1 bit : 0 = Cycle is OFF2 bit : 0 = no reset3 bit : 1 = HP rinse pressure OK to Belt drive run0 = HP rinse pressure NG~R2000↑13 bit : system clock 2 second to communication checkSet pressure value0199[30313939]0199 = Current pressure 19.9% If not same with set, errorCurrent pressure value0200[30323030]0200 = Current pressure 20.0%R0001000001990200EError code00= No error in HP systemE[45] = end commandProposed COM settings;Baudrate 9600Parity nonStart 1Databits 8Stopbits 1Communication period is 0.3 second。

欧姆龙CJ系列PLC常见问题及解决方案集锦一Q:CJ2M-MD211 PWM输出0的输出执行中标志位是什么？A:A283.00。

PWM输出0脉冲输出中时，为ON。

运行开始或停止时清除。

OFF：停止中ON：输出中Q:CJ2M-MD211 PWM输出1的输出执行中标志位是什么？A:A283.08。

PWM输出0脉冲输出中时，为ON。

运行开始或停止时清除。

OFF：停止中ON：输出中Q:CJ2M-MD211 PWM输出2的输出执行中标志位是什么？A:A329.00。

PWM输出0脉冲输出中时，为ON。

运行开始或停止时清除。

OFF：停止中ON：输出中Q:CJ2M-MD211 PWM输出3的输出执行中标志位是什么？A:A329.08。

PWM输出0脉冲输出中时，为ON。

运行开始或停止时清除。

OFF：停止中ON：输出中Q:CP1H-EX需要使用的软件CX-Programmer版本是多少？A:CX-Programmer Ver.9.62及以上版本；对应CX-ONE 4.41及以上版本。

Q:Ethernet/IP 连接时如何安装第三方的EDS文件？A:打开Network Configurator软件，选择EDS File--Install ，来安装第三方的EDS 文件。

Q:CJ1W-DRM21模块报E0错误，如何处理？A:E0 错误表明网络中没有加供电的电源，请检查网络供电电源的连接是否正常，要在红色端子接24V电源正，黑色端子接24V电源负。

Q:CJ2M的扫描周期地址是哪些？A:A262~A263是周期时间最大值。

单位0.1ms。

A264~A265是周期时间当前值。

单位0.1ms。

Q:C200Hα（C200HE/C200HG/C200HX）无法下载扩展函数？A:PLC断电，DIP 4拨到ON再下载Q:CJ1W-TC模块如何使相应的回路不能报警？A:将M/M+1中对应的地址设为#FFQ:FH-3050-10做EthreCAT通信Fieldbus数据输出最多输出多少数据？A:输出数据总大小：最大256字节，输出的数据数：最多64个Q:FH-3050做EthreCAT通信Fieldbus数据输出最多输出多少数据？A:输出数据总大小：最大256字节，输出的数据数：最多64个Q:FH-3050-20做EthreCAT通信Fieldbus数据输出最多输出多少数据？A:输出数据总大小：最大256字节，输出的数据数：最多64个Q:FH-L550-10做EthreCAT通信Fieldbus数据输出最多输出多少数据？A:输出数据总大小：最大256字节，输出的数据数：最多64个Q:FH-1050-20做EthreCAT通信Fieldbus数据输出最多输出多少数据？A:输出数据总大小：最大256字节，输出的数据数：最多64个Q:FH-L550做EthreCAT通信Fieldbus数据输出最多输出多少数据？A:输出数据总大小：最大256字节，输出的数据数：最多64个Q:FH-3050-20做EtherNETIP通讯如何判定数据输出完成？A:数据输出完成GATE位自动置ONQ:FH-3050-10做EtherNETIP通讯如何判定数据输出完成？A:数据输出完成GATE位自动置ONQ:FH-3050做EtherNETIP通讯如何判定数据输出完成？A:数据输出完成GATE位自动置ONQ:FH-3050-20如何通过并行线执行连续测量？A:DI7置ONQ:FH-L550做EtherNETIP通讯如何判定数据输出完成？A:数据输出完成GATE位自动置ONQ:FH-3050如何通过并行线执行连续测量？A:DI7置ONQ:FH-1050如何通过并行线执行连续测量？A:DI7置ONQ:FH-1050-10如何通过并行线执行连续测量？A:DI7置ONQ:FH-1050-20如何通过并行线执行连续测量？A:DI7置ONQ:FH-3050-10以太网PLCLINK，数据正常输出，但是软件界面报通讯错误？A:在以太网PLCLINK设定中将通信交换设置为无Q:FH-L550-10如何通过并行线执行连续测量？A:DI7置ONQ:FH-3050以太网PLCLINK，数据正常输出，但是软件界面报通讯错误？A:在以太网PLCLINK设定中将通信交换设置为无Q:FH-L550如何通过并行线执行连续测量？A:DI7置ONQ:FH-1050以太网PLCLINK，数据正常输出，但是软件界面报通讯错误？A:在以太网PLCLINK设定中将通信交换设置为无Q:FH-1050-10以太网PLCLINK，数据正常输出，但是软件界面报通讯错误？A:在以太网PLCLINK设定中将通信交换设置为无Q:FH-3050-20以太网PLCLINK，数据正常输出，但是软件界面报通讯错误？A:在以太网PLCLINK设定中将通信交换设置为无Q:FH-1050-20以太网PLCLINK，数据正常输出，但是软件界面报通讯错误？A:在以太网PLCLINK设定中将通信交换设置为无Q:FH-L550以太网PLCLINK，数据正常输出，但是软件界面报通讯错误？A:在以太网PLCLINK设定中将通信交换设置为无Q:FH-L550-10以太网PLCLINK，数据正常输出，但是软件界面报通讯错误？A:在以太网PLCLINK设定中将通信交换设置为无Q:FH-3050如何通过FTP连接保存数据？A:1.FH用以太网线和电脑连接2.软件[工具]-[系统设置]-[启动]-[启动设定]-[通信模块]-[串行（以太网）：无协议（TCP）]。

欧姆龙PLC与三菱Q系列PLC协议宏通信目录1 三菱Q系列PLC通信协议 (1)1.1 MC协议概述 (1)1.2 QnA兼容3C帧通信格式 (2)1.2.1 数据通信的基本格式 (3)1.2.2 QnA兼容3C帧格式，用格式1进行通信时 (3)1.2.3 QnA兼容3C帧格式，用格式2进行通信时 (5)1.2.4 QnA兼容3C帧格式，用格式3进行通信时 (7)1.2.5 QnA兼容3C帧格式，用格式4进行通信时 (9)1.2.6 帧格式中各个项目的说明 (11)1.2.7 命令及响应字符部分说明 (13)2 欧姆龙协议宏与三菱Q系列PLC协议宏通信实验 (18)2.1 实验准备 (18)2.2 通信电缆接线 (18)2.3 PLC通信参数设置 (20)2.3.1 欧姆龙SCU模块通信参数设置 (20)2.3.2 三菱C24通信模块通信参数设置 (20)2.4 串口调试工具测试 (24)2.5 协议宏程序编写 (25)2.6 监视通信状态——Trace功能 (30)1 三菱Q系列PLC通信协议1.1 MC协议概述三菱的Q系列PLC采用列MELSEC通讯协议，即MC协议。

所谓MC通讯协议就是对方设备通过Q系列C24或者Q 系列E71来进行PLC CPU软元件数据和程序的读出/写入的Q系列PLC用的通讯方式的名称。

MC协议采用帧的形式进行通讯，它包括以下几种帧格式：串行通信模块C24模块：A兼容1C帧，包括1-4种格式QnA兼容2C帧，包括1-4种格式；QnA兼容3C帧，包括1-4种格式；QnA兼容4C帧，包括1-5种格式；说明：格式5，用于采用二进制代码的通信如果以格式1为基准来考虑采用ASCII代码的4种通信格式就有如下不同：格式2：各文件上附加了编号的格式；格式3：用STX ETX 包围各文件的格式；格式4：各文件上附加了CR LF 的格式；详情请参考QnA兼容3C帧格式1~格式3的说明。

以太网通信模块E71：A兼容1E帧；QnA兼容3E帧。
