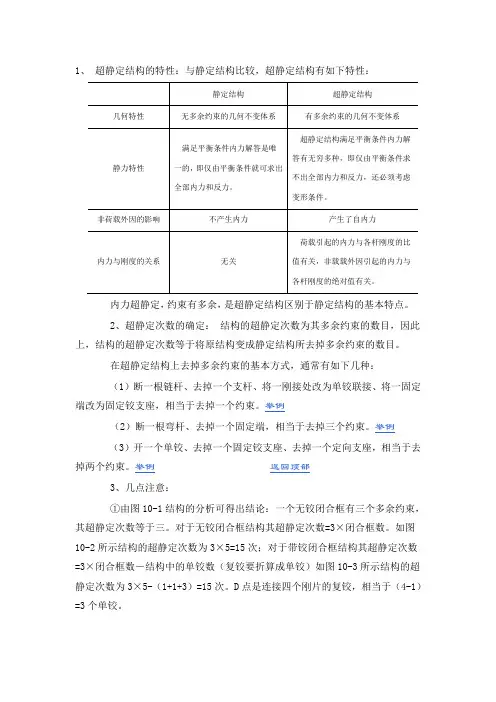

1、超静定结构的特性：与静定结构比较，超静定结构有如下特性：内力超静定，约束有多余，是超静定结构区别于静定结构的基本特点。

2、超静定次数的确定：结构的超静定次数为其多余约束的数目，因此上，结构的超静定次数等于将原结构变成静定结构所去掉多余约束的数目。

在超静定结构上去掉多余约束的基本方式，通常有如下几种：（1）断一根链杆、去掉一个支杆、将一刚接处改为单铰联接、将一固定端改为固定铰支座，相当于去掉一个约束。

举例（2）断一根弯杆、去掉一个固定端，相当于去掉三个约束。

举例（3）开一个单铰、去掉一个固定铰支座、去掉一个定向支座，相当于去掉两个约束。

举例返回顶部3、几点注意：①由图10-1结构的分析可得出结论：一个无铰闭合框有三个多余约束，其超静定次数等于三。

对于无铰闭合框结构其超静定次数=3×闭合框数。

如图10-2所示结构的超静定次数为3×5=15次；对于带铰闭合框结构其超静定次数=3×闭合框数－结构中的单铰数（复铰要折算成单铰）如图10-3所示结构的超静定次数为3×5-（1+1+3）=15次。

D点是连接四个刚片的复铰，相当于（4-1）=3个单铰。

②一结构的超静定次数是确定不变的，但去掉多余约束的方式是多种多样的。

如图10-1结构。

③在确定超静定次数时，要将内外多余约束全部去掉。

如图10-4结构外部1次超静定，内部6次超静定，结构的超静定次数是7。

④在支座解除一个约束，用一个相应的约束反力来代替，在结构内部解除约束，用作用力和反作用力一对力来代替。

如图10-1结构所示。

⑤只能去掉多余约束，不能去掉必要的约束，不能将原结构变成瞬变体系或可变体系。

如图10-4结构中A点的水平支杆不能作为多余约束去掉。

如图10-5结构中支杆a,b和链杆c不能作为多余约束去掉，否则就将原结构变成了瞬变体系。

返回顶部1、超静定结构的求解思路：欲求解超静定结构，先选取一个便于计算结构作为基本体系，然后让基本体系与原结构受力一致，变形一致即完全等价，通过这个等价条件去建立求解基本未知量的基本方程。

静定与超静定问题

静定与超静定问题

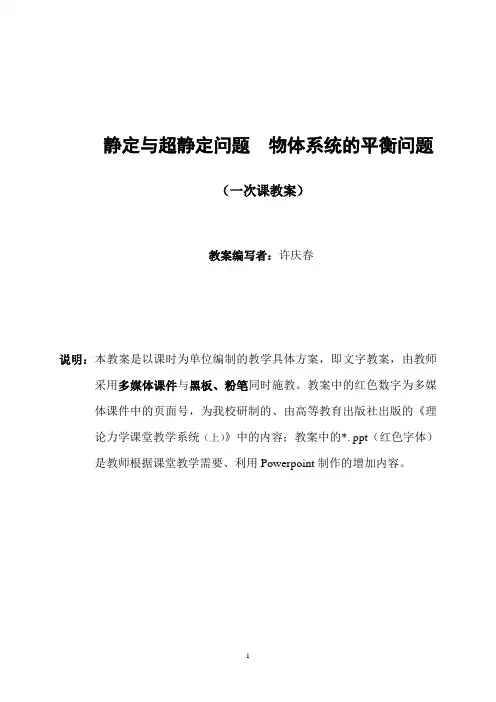

静定与超静定问题物体系统的平衡问题（一次课教案）教案编写者：许庆春说明：本教案是以课时为单位编制的教学具体方案，即文字教案，由教师采用多媒体课件与黑板、粉笔同时施教。

教案中的红色数字为多媒体课件中的页面号，为我校研制的、由高等教育出版社出版的《理论力学课堂教学系统（上）》中的内容；教案中的*. ppt（红色字体）是教师根据课堂教学需要、利用Powerpoint制作的增加内容。

平面问题平面问题图（b ）图（c ）图（d ）3-4 静定与超静定问题 物体系统的平衡问题一、有关概念1．自由度完全确定物体在空间位置所需的独立变量的个数称为它的自由度，用k 表示。

2．结构与机构自由度： k=3 k=1 k=0 k=0从约束来看：自由体(无约束) 非自由体(有约束) 非自由体 非自由体 从自由度来看：机构（k >0） 机构 结构（k=0） 结构 未知力的个数 Nr = 3 Nr = 4独立平衡方程的个数 Ne = 3 Ne = 3 Nr = Ne Nr > Ne静定问题 超静定问题二、静定与超静定问题在研究的平衡问题中，如果未知量的个数等于独立的平衡方程的个数，这时所有的未知量可用平衡方程求出，这类问题——静定问题，如图（c ）所示；如果未知量的个xu4-5.ppt开始图（a ）xu4-5.ppt 结束30开始30结束 31开始31结束 数多于独立的平衡方程的个数，这时未知量不能或不能全部用平衡方程求出唯一解，这类问题——超静定问题，如图（d ）所示。

屏幕上，第一排三个例子是静定问题，第二排三个例子是超静定问题。

超静定问题工程上非常多，如这是超静定拱、超静定梁、超静定桁架。

这里我们只研究静定问题，这是因为：①求解静定问题是求解超静定问题的基础；②解超静定问题要考虑物体的变形，而我们的研究对象是刚体，不考虑变形，因此目前我们无法解超静定问题，在后续课程材料力学、结构力学中，我们将研究超静定问题。

在前面的讨论的平衡问题中，研究对象大多是一个物体，但在实际工程中，我们研究的对象往往比较复杂，由若干个物体组成，这若干个物体组成的系统，我们就称为物体系统，下面我们研究物体系统的平衡问题。

超静定

超静定

FN2 l l2 EA
l1 l2
FN3l3 FN3lcos l3 EA EA
3、协调关系 寻找变形后节点的新位置 1 3 F 1 3 ⊿l2 ⊿l1 ⊿l3 2 4、通过几何法，确定各变 形量之间的关系 2
l1 l3cos
5、得到补充方程 将物理关系代入协调方程 1 3 F
A
B
P
C
讨论
（1）若AB段伸长 此时下端未接触,
l AB
l P 2 EA
RA=P
A B C P
RC=0 l P 2 EA
（2）若
l AB
下端将阻止杆件的伸长，在C端受到阻力作用。
在C端受到阻力后 系统为1次超静定结构 求解方法： 三关系法 1、静力学关系 2、物理关系

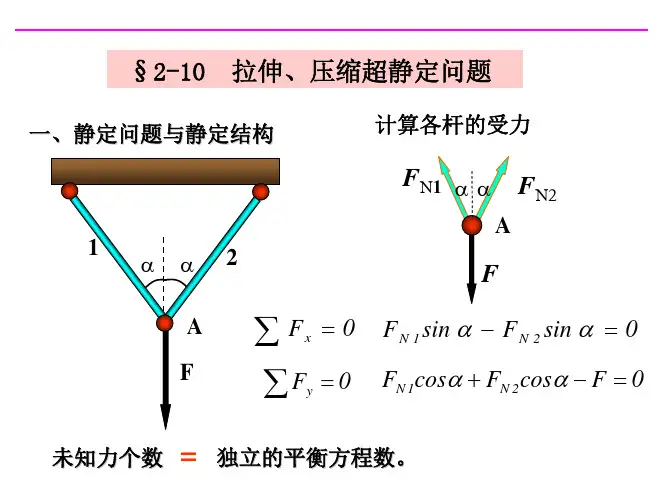

§2-10 拉伸、压缩超静定问题
一、静定问题与静定结构 计算各杆的受力
FN1
1 A A F 2
FN2
F
F F
x
0
0
F N 1 sin F N 2 sin 0
FN 1cos FN 2 cos F 0
y
未知力个数
=
独立的平衡方程数。
二、超静定问题与超静定结构
注意事项
1、 内力按真实方向假设； 2、 变形与内力一致； 3、 内力无法确定真实方向时可任意假设， 但必须满足变形与内力一致； 4、必须画出两种图： 受力图、 变形协调图；
要求： 变形与内力一致；
3
1
2
F N3
F N3
l3
l3
A'
A'
注：受力图与变形图要对应起来 力方向可根据变形可能性进行假设，且使力方向与变形 图一致。

力系的平衡静定与超静定的概念

力系的平衡静定与超静定的概念


C

FBx =0
F
FAy P
B
ix
0, FAx FBx F cos sin 0
A FAx
D x


F
C
FBx y
FAz
3 F 86.6 N 4
从而得到以下规律： （1）可以用力矩形式的平衡方程投影式来替代力形式的平 衡方程的投影式，即有3－6个力矩投影式，也就是说力矩投 影形式的平衡方程不得少于三个，至多可以有六个。 （2）力的投影轴与矩轴不一定重合，但投影轴及矩轴必须 受到如下限制：①不全相平行；②不全在同一平面内。
第三章 力系的平衡 静定与超静定的概念
第一节 平衡方程的解析形式
一、空间任意力系的平衡方程 FR 0 MO 0 平衡的必要、充分条件。
FR Fixi Fiy j Fiz k
F 0 F 0 Fiz 0
ix
iy
M O M ixi M iy j M iz k
合力偶矩恒为零，即
M
ix
0
M
iy
0
M F F F
iz
0 0 0 0
ix
空间汇交力系平衡方程
iy iz
例3-3：结构如图所示，杆重不计，已知
力P，试求两杆的内力和绳BD的拉力。 解：研究铰链B D
z
F3
z
D
C
C




y
B
A
F2
y
F1
B
A
x
P
0
x
F
z
0
P
F
x
F3 sin P 0

6-简单超静定问题

6-简单超静定问题
4、补充方程
FN 1l FN 3l cos EA cos EA FN 1 FN 3 cos 2
5、求解方程组得
FN 1 FN 2
F cos 2 1 2 cos 3
FN 3
F 1 2 cos 3
目 录
二、装配应力
构件的加工误差是难以避免的。对静定结构，加工误 差只是引起结构几何形状的微小变化，而不会在构件内引 起应力。但对静不定结构，加工误差就要在构件内引起应 力。这种由于装配而引起的应力称为装配应力。 装配应力是结构构件在载荷作用之前已具有的应力， 因而是一种初应力。
超静定结构中才有温度应力。
目 录
解题思路： 平衡方程:RA = RB 变形几何关系: 物理关系:
(t 时)
lT lF
lT l t
RB L
RB l lF EA
EA Lt
补充方程:
联立求解: RA RB EAt
EAt t Et A
目 录
一静定问题及超静定问题三基本静定系或相当系统是一个静定结构该结构上作用有荷载和多余约束力61超静定问题及其解法61超静定问题及其解法二多余约束及多余约束力在静定结构的基础上增加的约束
第六章
简单的超静定问题
§6–1 概述
§6–2 §6–3 §6–4 拉压超静定问题 扭转超静定问题 简单超静定梁
目的与要求：
M
max
WZ

32 M
d
max 3
76.4MPa
目 录
例题
结构如图示,设梁AB和CD的弯曲刚度EIz相同. 拉杆BC的拉压刚度EA为已知,求拉杆BC的轴力.
a
C
将杆CB移除，则AB,CD均为静定结构， 杆CB的未知轴力FN作用在AB,CD梁上。为1 D 次超静定。

静定结构和超静定结构

静定结构和超静定结构

第十章静定结构和超静定结构课题：第一节结构的计算简图[教学目标]一、知识目标：1、理解结构计算简图的作用和意义。

2、掌握结构计算简图基本的简化方法。

二、能力目标：通过对结构计算简图的讲解，提高学生分析问题的能力。

三、素质目标：培养学生善于区分事物的主要矛盾和次要矛盾[教学重点]1、支座的简化和节点的简化。

2、计算简图的概念和要求。

[难点分析]计算简图简化的原理。

[学生分析]学生由于缺乏实际工程知识，不太理解计算简图的作用以及这种分析方法。

[辅助教学手段]理论联系实际、分析、讨论的方法[课时安排]1课时[教学内容]一、导入新课何谓结构？结构的举例。

通过启发学生联系工程实例，理解结构的概念。

二、新课讲解1．结构的计算简图2．结构的计算简图应满足的要求（1）基本上反映结构的实际工作性能（2）计算简便3．实际结构的计算简图的简化（1）支座的简化三种形式；简支梁、阳台、柱的实例。

（2）节点的简化铰节点和刚节点的特点及其应用（3）构件的简化实际上是力学中杆件的简化（4）荷载的简化集中荷载和均布荷载三、讨论1 牛腿柱的计算简图2 雨蓬的计算简图四、小结在结构设计中，选定了结构的计算简图后，在按简图计算的同时，还必须采取相应的措施，以保证实际结构的受力和变形特点与计算简图相符。

五、作业思考题：1课题：第二节平面结构的几何组成分析[教学目标]一、知识目标：1、理解几何组成分析的作用和意义。

2、了解结构从几何组成的观点的分类。

3、了解结构几何组成分析的规则和方法。

4、了解静定结构和超静定结构的概念。

5、会对简单结构进行几何组成分析。

二、能力目标：通过对结构几何组成分析的讲解，提高学生分析问题的能力。

三、质目标：培养学生善于区分事物的主要矛盾和次要矛盾[教学重点]1、几何组成分析的意义和结果。

2、几何组成分析的方法。

[难点分析]结构几何组成分析的概念和方法都比较抽象，尤其是方法，学生学习起来比较困难。

讲解时，淡化理论，结合例题讲解。

静定超静定判断及计算

静定超静定判断及计算

目的和意义
目的
理解静定与超静定的概念，掌握判断方法，能够进行相应的计算。
意义
在实际工程中，正确判断结构和系统的静定或超静定状态对于确保结构安全、节约材料和降低成本具有重要意义。
02
静定与超静定的基本概念
静定结构的定义
静定结构
在任何外界影响下，其平衡位置都是稳定的 ，且在受到微小扰动后能自动恢复到原来的 平衡状态。
内力计算的方法
静定结构的内力计算通常采用截面法或节点法进行。截面法是通过 截取结构的一部分进行分析，节点法则是对结构的节点进行受力分 析。
内力的表示方法
内力可以用实线和虚线表示，实线表示实际受力方向，虚线表示实际 受力反方向。
静定结构的位移计算
1
位移计算的意义
在结构分析中，位移是一个重要的参数 。通过计算位移，可以了解结构的变形 情况，从而评估结构的稳定性和安全性 。
本文的研究成果已被广泛应用于建筑、机械、航空航天等工程领 域，解决了众多实际工程问题，取得了显著的经济和社会效益。
对未来研究的展望
深入研究复杂结构体系
随着科技的发展，复杂结构体系在工程中越来越常见，未 来研究可进一步探讨复杂结构体系的静定与超静定问题， 提高工程结构的稳定性和安全性。
引入先进计算技术
计算公式
自由度数 = 刚片数 - 约束数。
判断标准
若自由度数等于0，则结构为静定；若自由度数不等于0，则结 构为超静定。
几何法判断
定义
几何法判断是指通过分析结构的几何形状来判断结构是否为静定或超静定的一种方法。
判断标准
若结构的几何形状满足静定结构的条件（即所有刚片都是相互平行的），则结构为静定；否则为超静 定。
01

超静定结构

超静定结构

l
A
B
l
q
D
2 ）建立正则方程 1 (δ 11 + ) X 1 + ∆1P = 0 C
3 ）求解 2 1 2 2l 3 δ11 = ( × l × l × × l) = EI 2 3 3EI 1 1 ql 2 2l 1 ql 2 3l ∆ 1P = − ( ×l × × + ×l × × ) EI 2 2 3 3 2 4 ∆ 1P 7 ql 4 7 ql =− X1 = − = (↑ ) 1 24 EI 24 δ11 + C 2 ）据平衡条件，求得
ql 2 M C = M × X1 = 7
0 C
q
A
ql 2 7
X1
MP
ql 2 2
M
5ql 2 14
M A = M × X 1 − M PA
0 A
5 ql 2 =− 14
例14 − 2 − 4 画图示刚架的内力图。
q
D
q
C
X2
解：利用对称性，从CD中间
X1
EI
D K
剖开，由于结构对称，载荷 对称，故只有对称内力， 所以，X 3 = 0。
δ11
求得 X 1 后，则可解出相当系统所有内力、位移，此相当系统的解 即为原系统的解。
三、n次静不定的正则方程
可将上述思想推广到n次静不定系统，如解除n个多余约束后的未知多余 约束力为 X j ( j = 1,2,..., n ) 它们将引起 X i 作用点的相应的位移为 ∑ ∆ ij ,而原系统由 x j ( j = 1, K n) j =1 与外载荷共同作用对此位移限制为零（或已知），故有
P A C D n O B P (b) P A

超静定结构的概述

超静定结构的概述
量，梁会产生向上弯曲变形，故梁会因温度改变而产生内力。
(a)
(b)
图 11-3
除上述主要特征外，超静定结构还具有整体性强、变形小、受力较为 均匀等特点，因而这种结构在实际工程中被广泛采用。例如，图11-4a 所 示的两跨连续梁较图11-4b 所示的两跨简支梁，在力 F 作用点处的弯矩和 挠度均为小。
（a） 静定结构
（b） 超静定结构
（c） 静定结构受力图
算上来说，静定结构的静力特征是用静力平衡条件就能求得全 部反力和内力；而超静定结构的静力特征是仅用静力平衡条件不能求得 全部反力和内力。例如，对图11-1a 所示的静定梁，其受力图如图11-1c 所示，梁的反力（FAx、FAy、FB）和内力（FN、FQ、M）分别由三个静 力平衡方程求得。 而对图 11-lb 所示的连续梁，其受力图如图 11-ld 所示， 梁的反力共有四个(FAx、FAy、Fx1、FB），其中Fx1称为多余约束所对应 的多余未知力，用三个静力平衡方程不可能将此四个反力全部求得，只 要有一个反力尚未确定，梁的内力就不能确定。因此，还须补充其他条 件，才能求解。
【例11-3】确定图11-13a 所示结构的超静定次数。
解：图11-13a 所示刚架，具有一个多余约束。若将横梁某处改为铰接， 即相当于去掉一个约束，得到如图11-13b 所示的静定结构，故原结构 n = l。
若去掉支座 B 处的水平支杆，则得图11-13c 所示的静定结构。 但是，若去掉支座 B 或支座 A 的竖向支杆，即成可变体系如图11-13d 所 示，显然这是不允许的，所以此刚架支座处的竖向支杆不能作为多余约束。
图 11-6
② 去掉一个单铰，相当于去掉两个约束 。 如图11-7a 所示的结构，去掉一个单铰而变成静定结构，如图11-7b 所示。 因 n = 2，故该结构为两次超静定 。

静定和超静定的知识点梳理

静定和超静定的知识点梳理

静定和超静定的知识点梳理《静定和超静定的知识点梳理》嗨，小伙伴们！今天咱们来聊聊静定和超静定这两个听起来有点复杂，但是特别有趣的知识点哦。

我先来说说静定结构吧。

静定结构就像是搭积木一样，只要你知道了几个关键的部分，整个结构的情况就完全清楚啦。

比如说，一个简单的三角形的架子，就像我们在公园里看到的那种小亭子的框架，它是静定结构。

有三根杆件组成一个三角形，你只要知道这三根杆件的长度、材质这些基本信息，这个三角形架子的受力情况、能不能稳稳地立在那儿，你就都能搞明白。

这就好比你知道了做一个小蛋糕需要多少面粉、多少糖、多少鸡蛋，按照这个配方做出来的小蛋糕肯定不会出问题，对吧？在静定结构里，我们可以用一些简单的力学方法来分析。

就像我们在玩跷跷板的时候，你要是知道了两边人的重量，还有跷跷板的长度，就能算出两边是会平衡呢，还是会向哪一边倾斜。

这和分析静定结构里力的平衡是一个道理呀。

可是超静定结构就不一样喽。

超静定结构就像是一个神秘的大迷宫，光知道几个简单的信息可不够。

我给你们举个例子吧，像那种有好多柱子和横梁的大房子，它的结构就是超静定的。

为啥呢？因为它的杆件太多啦，你要是只知道几根柱子和横梁的信息，根本没法搞清楚整个房子的受力情况。

这就好像你要去一个超级大的游乐场，只知道一两个游乐设施的位置，你能说你了解整个游乐场吗？肯定不能呀！超静定结构比静定结构要复杂得多。

在超静定结构里，会有多余的约束。

这多余的约束是啥呢？就好比你本来已经把东西都固定得好好的了，但是你还非要再加上几个绳子或者夹子去固定它。

在超静定结构里，这些多余的约束会让力的分析变得超级复杂。

我问你们啊，如果有一堆乱七八糟的线缠在一起，你是不是觉得很难把它们分开？超静定结构里的力就像这些缠在一起的线一样，让人头疼。

我记得有一次，我和我的小伙伴们一起做一个小手工，是做一个小桥架模型。

我们最开始想做一个静定结构的桥架，就按照书上的简单方法，用几根小木棒搭起来。

第六章 超静定

第六章 超静定
FN1 EA 2 FN 3 cos E3 A3
