几种封隔器技术参数及基本用途介绍
- 格式:docx
- 大小:94.47 KB
- 文档页数:10
上海大华石化设备有限公司基本用途及工作参数封隔器总成2009-05-20 发布 2009-05-20实施上海大华石化设备有限公司发布批准:一、用途主要用于气井和油井的注水、堵水、酸化、压裂等工艺施工。
二、基本结构该封隔器主要由上接头、中心管、胶筒、活塞、液缸、剪钉、剪钉座、下接头等组成。
三、工作原理当流体从油管流入封隔器传压孔后,剪断剪钉,推动多级活塞上行压缩胶筒,当油压高于套压10~15MPa时,封隔器坐封,分隔措施层与保护层,当压力卸去后,胶筒在其自身弹力及解封弹簧弹力作用下推动活塞下行即可收回解封。
四、主要技术参数序号型号规格工作压力坐封压力最大外径适用通径总长工作温度适用套管1 Y344-110 70MPa 2.5-5MPa Ø110mm Ø55mm 1845mm 120-150℃121-124mm2 Y344-114 70MPa 2.5-5MPa Ø114mm Ø55mm 1845mm 120-150℃121-124mm3 Y344-116 70MPa 2.5-5MPa Ø116mm Ø55mm 1845mm 120-150℃121-124mm4 Y344-148 70MPa 2.5-5MPa Ø148mm Ø62mm 2010mm 120-150℃158-162mm一、用途该工具单独使用或与Y221/211(251型)联用,进行分层试油,分层采油,分层卡水等作业,该工具的主要优点在于结构简单,工具长度短,坐封可靠,操作特别方便。
二、基本结构该封隔器主要由上接头、顶胶环、密封胶筒、中心管、顶胶环、密封接头、支承滑套等部件组成。
三、工作原理将该工具支撑在井底或Y221/211上,下放管柱,加压,剪断销钉,压缩胶筒,密封油套环空。
需解封时,直接上提管柱即可。
四、主要技术参数序号型号规格工作压力坐封压力最大外径适用通径总长工作温度适用套管1 Y111-92 35MPa 2.5-5MPa Ø92mm Ø55mm 626mm 120-150℃100-113mm2 Y111-110 35MPa 2.5-5MPa Ø110mm Ø62mm 626mm 120-150℃121-124mm3 Y111-114 35MPa 2.5-5MPa Ø114mm Ø62mm 626mm 120-150℃121-124mm4 Y111-148 35MPa 2.5-5MPa Ø148mm Ø62mm 750mm 120-150℃158-162mm一、用途用于分层注水,试油、举升工艺中测试,也可以用于套管压力等于或大于油管压力的任何一种作业。
封隔器1、概述:封隔器是在套管里封隔油层的重要工具。
它的主要元件是胶皮筒,通过水力或机械的作用,使胶皮筒鼓胀密封油管和套管的环形空间,把上下油层分开,达到某种施工目的,这就是封隔器的主要作用。
2、分类:封器的型式很多,按其工作原理分为八种类型,即支撑式、卡瓦式、皮碗式、水力扩张式(水力压差式)、水力自封式、水力密闭式、水力压缩式、水力机械式。
按封隔元件的工作原理分为四种,即自封式、压缩式、楔入式、扩张式。
3、编号:旧编号是用油田代号、型式代号、公称尺寸、结构代号、设计次数。
部定型油田代号型式代号适用套管公称直径结构设计产品代号代号代号大庆DQ 支撑式 1 41/2套管43/4裸眼 4胜利SL 卡瓦式 2 5、51/2、53/4套管51/4裸眼 5四川SC 皮碗式 3 65/8套管 6大港DG 水力扩张式 4 7、75/8套管73/4、71/2裸眼7华北HB 水力自封式 5 85/8套管81/2裸眼8D 江汉JH 水力密闭式 6 93/4裸眼9玉门YM 水力压缩式7 113/4裸眼11新疆XJ 水力机械式8 121/4裸眼12青海QH长庆ZQ辽河LH江苏IS河南HN吉林JL海洋HY如上述方法表达不清时可适当加用文字,例如HB671型裸眼封隔器;石油部定型产品可在油田代号前加D,如DSL151型封隔器,表示部定型的胜利油田研制的支撑式封隔器,适用127套管。
1.新编号是按封隔元件分类代号、支撑代号、座封代号、解封代号、及封隔器钢体最大外径五个参数依次排列进行编号的。
分类代号支撑方式代号座封方式代号解封方式代号钢体最大外径自封式Z 尾管 1 提放管柱 1 提放管柱 1 mm压缩式Y 单向卡瓦 2 旋转管柱 2 旋转管柱 2楔入式X 无支撑 3 自封 3 钻铣 3扩张式K 双向卡瓦 4 液压 4 液压 4锚瓦 5 下工具 5 下工具 5应用本标准时,可将油田名称加到封隔器型号的前面,特殊用途加到封隔器型号的后面。
•各型号封隔器使用说明书一、DY245-150型封隔器1、技术参数:最大外径:150mm;座封压力:20MPa;最大内径:36mm;解封力:40-60KN丢手后通径:100mm;总长:1200mm;工作压力:上压〈15MPa;下压〈10MPa使用温度:350℃(高温)2、结构:封隔器采用水力座封,上提解封、丢手同时完成的结构。
结构可分为座封、丢手、主体、解封四部分。
座封部分主要是液动系统,可以产生足够的座封力。
丢手部分由弹性爪、滑阀及支撑等部件组成,滑阀移动由销钉控制,剪断锁钉后滑阀将支撑件分开可保证准确的座封压力和足够的推动力,使丢手准确可靠。
主体部分包括密封件、卡瓦、锥体及缩紧机构,密封件在350℃高温下长期使用密封可靠,卡瓦为单向卡瓦,锥体在上面解封容易,锁紧机构为双级锁紧,一级为单向锯齿牙块锁紧,由片状箍簧压紧,箍簧为耐高温材料制造,具有体积小、强度高、锁紧力大的特点;另一级为无级内卡瓦锁紧,可保证锥体只能单项移动,使封隔器能承受双向压差。
解封部分由分瓣接头、解封打捞套组成,只有在下入专用工具才能解封,解封可以上提,也可以正转管柱来实现。
3、工作原理:将管柱下到设计位置,投入钢球,用水泥车憋压,当压力达到一定值时,座封机构开始动作,推动密封件和锥体下移,紧锁机构锁紧,压力继续升高到23MPa,将滑阀销钉剪断,滑阀下移推出支撑部件,弹性爪失去支撑,同时管柱压力突然下降,上提管柱和封隔器丢手部分。
4、特点:1) 可以承受上下压差;2)能够承受较大的管柱负荷,遇阻时可承受较大的上提和下放吨位;3)丢手简单可靠;4)丢手后通径100mm,应用广范;5)采用高温密封件在350℃及高温下长期工作。
5、用途:1)用于管内防砂作悬挂器;2)与其它封隔器一起使用可分层采油、分层注汽、调层,实现过泵工艺。
二、FXy445-114E可捞式压裂桥塞1、技术参数:最大刚体外径:114mm;座封压力:22+2MPa;工作套管内径:121-124mm;解封力:70+10KN丢手后通径:100mm;总长:1200mm;工作压力:上压差70MPa;下压差35MPa工作温度:<120℃联接扣型:上端2 7/8 TBG母扣2、工作原理:该工具把送封工具和封堵工具设计为一体。
KCY211封隔器一、用途:该封隔器可应用于油田的压裂、酸化、采油、注水、试油、测试等多种工艺管柱。
若封隔器要承受较高下压差时,需与水力锚配套使用。
二、工作原理:该封隔器为轨道卡瓦封隔器,通过上提、正转、然后下放管柱压重坐封。
直接上提管柱解封。
三、主要特点:施工操作方便,可用于深井;摇臂式卡瓦结构坚固,不易中途坐封;设计有循环通道,可避免上提工具时产生抽吸,有利于解封。
四、技术参数:规格指标KCY211-102 KCY211-115 KCY211-135 KCY211-146 KCY211-148 KCY211-210 钢体最大外径(mm)102 115 135 146 148 210通径(mm)50 50 62 62 62 76总长(mm)1000 1300 1350 1400 1400 1830工作压差(MPa)≤50 ≤50 ≤50 ≤50 ≤50 ≤50工作温度(℃)≤120 ≤120 ≤120 ≤120 ≤120 ≤120 坐封载荷(kN)80~100 80~100 80~100 80~100 80~100 80~100适用套管内径(mm)108.6~114.1121.4~127.3144.1~150.4153.7~161.7157.1~161.7216.8~226.6五、结构示意图:KCY111封隔器一、用途:该封隔器广泛应用于油井采油、注水、跨隔测试、油层处理等管柱工艺。
若该封隔器下部压力较高时,需与水力锚配套使用。
二、工作原理:该封隔器是一种无卡瓦支撑式封隔器,施工时只需施加足够的压重,就可将封隔器坐封。
直接上提管柱解封。
三、主要特点:该封隔器可传递扭矩,结构简单,施工操作方便。
四、技术参数:规格指标KCY111-75 KCY111-89 KCY111-95 KCY111-100 KCY111-112 KCY111-115 KCY111-135 KCY111-148 最大钢体外径(mm)75 89 95 100 112 115 135 148通径(mm)41 41 50 40 60 60 60 60总长(mm)630 680 680 725 720 700 930 825工作压差(MPa)≤50 ≤50 ≤50 ≤50 ≤50 ≤50 ≤50 ≤50 工作温度(℃)≤120 ≤120 ≤120 ≤120 ≤120 ≤120 ≤120 ≤120 坐封载荷(kN)60~70 60~70 60~70 60~70 60~70 50~60 50~60 60~70适用套管内径(mm)88.9 101.6 104~107108.6~114.1118.6~121.4121.4~127.3144.2~150.4154.8~161.7五、总装示意图:KCFDY211封隔器一、用途:该封隔器与KCY211封隔器配套使用可用于油井的隔水采油。
各种封隔器的结构与工作原理用途与特点一、各种封隔器的结构与工作原理1.气动隔离器:气动隔离器是利用气动装置进行封隔的装置。
其结构由隔离体、密封垫、压盘、气动装置等组成。
工作时,通过气动装置将隔离体与密封垫压紧,实现密封。
2.电磁隔离器:电磁隔离器是利用电磁力产生封隔效果的装置。
其结构由电磁铁、密封垫等组成。
当电磁铁带有电流时,会产生磁场,将隔离体与密封垫吸附在一起,实现封隔。
3.机械隔离器:机械隔离器是通过机械原理实现封隔效果的装置。
常见的机械隔离器包括翻板阀、球阀等。
通过手动或自动操作,改变阀门内部的结构以实现开关,达到封隔的目的。
4.膜片隔离器:膜片隔离器通过薄膜的弯曲变形实现封隔效果的装置。
其结构由薄膜片、密封环等组成。
隔离时,薄膜片受到压力差的作用而弯曲,将两侧的介质隔离开来,实现封隔。
5.液动隔离器:液动隔离器是利用液体压力实现封隔效果的装置。
其结构由液动缸、隔离体、密封垫等组成。
通过液动装置提供的高压液体,将隔离体与密封垫压实,实现封隔。
1.气动隔离器:适用于高压、高温、腐蚀性介质的封隔,具有密封可靠、操作方便、适用范围广等特点。
2.电磁隔离器:适用于液体、气体等介质的封隔,具有封隔效果好、韧性强、安装方便等特点。
3.机械隔离器:适用于液体、气体的封隔,具有结构简单、密封可靠、操作方便等特点。
4.膜片隔离器:适用于高温、高压、腐蚀性等介质的封隔,具有耐高压抗冲击、密封可靠、使用寿命长等特点。
5.液动隔离器:适用于液体、气体等介质的封隔,具有密封性好、结构紧凑、使用寿命长等特点。
综上所述,各种封隔器都具有封隔效果好、操作方便、安全可靠等性能,但适用于不同介质和工况的封隔需求。
因此在实际应用中,需要根据具体情况选择合适的封隔器。

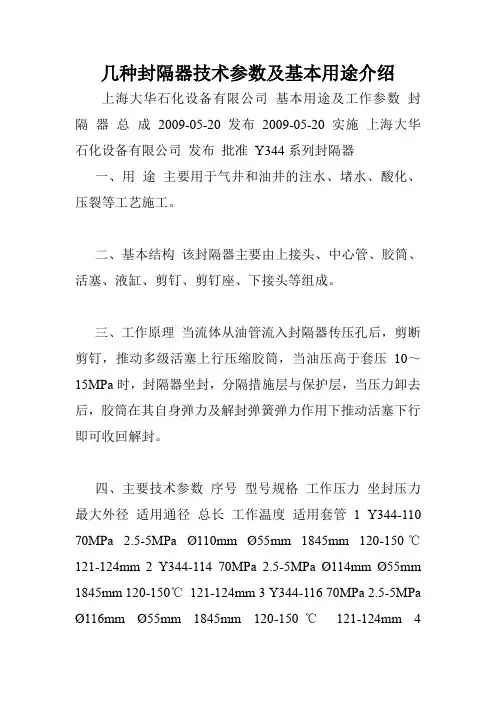

几种封隔器技术参数及基本用途介绍上海大华石化设备有限公司基本用途及工作参数封隔器总成2009-05-20 发布2009-05-20实施上海大华石化设备有限公司发布批准Y344系列封隔器一、用途主要用于气井和油井的注水、堵水、酸化、压裂等工艺施工。
二、基本结构该封隔器主要由上接头、中心管、胶筒、活塞、液缸、剪钉、剪钉座、下接头等组成。
三、工作原理当流体从油管流入封隔器传压孔后,剪断剪钉,推动多级活塞上行压缩胶筒,当油压高于套压10~15MPa时,封隔器坐封,分隔措施层与保护层,当压力卸去后,胶筒在其自身弹力及解封弹簧弹力作用下推动活塞下行即可收回解封。
四、主要技术参数序号型号规格工作压力坐封压力最大外径适用通径总长工作温度适用套管 1 Y344-110 70MPa 2.5-5MPa Ø110mm Ø55mm 1845mm 120-150℃121-124mm 2 Y344-114 70MPa 2.5-5MPa Ø114mm Ø55mm 1845mm 120-150℃121-124mm 3 Y344-116 70MPa 2.5-5MPa Ø116mm Ø55mm 1845mm 120-150℃121-124mm 4Y344-148 70MPa 2.5-5MPa Ø148mm Ø62mm 2010mm 120-150℃158-162mm Y111系列封隔器一、用途该工具单独使用或与Y221/211(251型)联用,进行分层试油,分层采油,分层卡水等作业,该工具的主要优点在于结构简单,工具长度短,坐封可靠,操作特别方便。
二、基本结构该封隔器主要由上接头、顶胶环、密封胶筒、中心管、顶胶环、密封接头、支承滑套等部件组成。
三、工作原理将该工具支撑在井底或Y221/211上,下放管柱,加压,剪断销钉,压缩胶筒,密封油套环空。
需解封时,直接上提管柱即可。
合格证Y314—114封隔器实测结果质检部:检验员:日期:Y341—114封隔器使用说明书阜宁县金山石油机械有限公司Y341—114封隔器一、产品用途主要用于油田注水分层注水等。
二、主要技术参数长度:1100㎜最大外径:Φ114㎜最小内径:Φ50㎜工作压力:25MPa适合套管:ø118-ø124坐封压力:9-12MPa解封拉力:23-25KN联接螺纹:27/8TBG执行标准:SY/T5404-2002三、主要结构主要由下、上、下接送头,内外中心管、内、外活塞,中间接头胶筒、隔环并耗等组成的封隔部分,由锁套、卡瓦座、卡瓦牙、解封套等组成的锁紧部分,并由内、外中心管组成。
原理坐封:当水注入油管压力经内中心管压力孔推动上、下活塞,当推力达到一定值,坐封剪钉被剪断,活塞继续上行推动压缩胶筒封隔油套管环行空间,与此同时上行的锁套被由卡瓦座、卡瓦牙组成的锁紧机构锁定使胶筒保持压缩状态,密封油套管空间。
解封:上提油管柱,当拉力达到一定值后,剪段上接头与中间接头之间的解封剪钉,中心管上移,解封套压下卡牙,锁紧机构失去支撑,卡爪与锁套脱开,胶筒靠自身弹性推动外中心管下移,从而胶筒恢复原位。
四、使用注意事项1、封隔器应由专门负责井下工具的单位进行检验,试验合格后方能使用。
2、下封隔器的油井必须按要求进行通利、保证套管畅通。
3、封隔器两端在入井前必须加戴护丝,不许着地。
4、下井的油管、工具、必须保证清洁,入井干净。
5、起下带封隔器的管柱时禁止猛起猛放和频繁上下活动。
五、维护和保养1、封隔器的管理、修理,应由专门的工具单位承担。
2、封隔器由井内起出应及时回收清洗,防止在空气中加重锈蚀。
3、影响使用的变形、损伤、锈蚀零件应于更换,橡胶件全部更换。
4、修复、组合、组装合格和封隔器及零件,采取防护措施,存放在通风、干燥的库房工具架上。
5、搬运、存放必须加戴保护,严禁摔碰、雨淋、阳光暴晒、着地。
6、库存时间较长的封隔器(超过橡胶件存放期),应重新更换橡胶件、检查、试压后方可使用。
井下封隔器知识分隔油层是用分层管柱及其工具实现的,封隔器是在套管里分隔油层的重要工具。
一、封隔器的基本概念在油田的井筒里密封井内工作管柱与井筒内环形空间的封隔工具称为封隔器。
1、封隔器性能的基本要求对可取出的封隔器性能的基本要求是下的去、能密封、耐的久、起得出和配套多级使用。
2、封隔器的的基本参数包括工作压力、温度、钢体最大外径和通经四个基本参数。
3、封隔器作用封隔器主要元件是胶皮筒,通过水力或机械的作用、使胶皮筒膨胀密封油、套管环形空间,把上、下油层分隔开,达到某种施工的目的,这就是封隔器的主要作用。
二、封隔器型号编制方法1、封隔器的分类:封隔器的分类主要是按封隔器上的封隔件的工作原理来分类。
可分为自封式、压缩式、扩张式和楔入式四类。
(1)自封式:靠封隔件外径与套管的过盈和压差以实现密封的封隔器。
帕),胶皮筒扩张,密封油套环形空间(压差的产生是通过配水器打开定压阀损失压力而造成的)。
(4)技术规范a.工作压力25兆帕、工作温度70摄氏度;b.适用套管为139~145mm;c.最大外经113mm;d.管内经62mm;e.总长度923mm;f.两端连接螺纹适用于2 1/2英寸;g.胶皮筒外经为110mm,在0.5兆帕作用下,扩张直径为146~155mm。
2、k344-114(原457-9)型(1)性能:常与喷砂器等工具配套使用,用于注水井的压裂、酸化、找窜、封窜上。
(2)结构:由上接头、“○”型圈、胶筒座、硫化芯子、胶筒、中心筒、滤网罩和下接头等组成。
(3)工作原理:从油管加液压,液压经滤网罩、下接头的孔眼和中心管的水槽,作用于胶筒内腔,从而使胶筒胀大,密封油套管环形空间,是压裂、酸化不可缺少的工具。
(4)技术规范a.工作压力45兆帕。
b.工作温度55摄氏度c.最大外经114mmd.最小外经58mme.总长度911mmf.座封压力1.3~1.5兆帕。
3、y341-114(原755-1)型(1)性能:属于水利压缩式封隔器。
各型号封隔器使用说明书一、DY245-150型封隔器1、技术参数:最大外径:150mm;座封压力:20MPa;最大内径:36mm;解封力:40-60KN丢手后通径:100mm;总长:1200mm;工作压力:上压〈15MPa;下压〈10MPa使用温度:350℃(高温)2、结构:封隔器采用水力座封,上提解封、丢手同时完成的结构。
结构可分为座封、丢手、主体、解封四部分。
座封部分主要是液动系统,可以产生足够的座封力。
丢手部分由弹性爪、滑阀及支撑等部件组成,滑阀移动由销钉控制,剪断锁钉后滑阀将支撑件分开可保证准确的座封压力和足够的推动力,使丢手准确可靠。
主体部分包括密封件、卡瓦、锥体及缩紧机构,密封件在350℃高温下长期使用密封可靠,卡瓦为单向卡瓦,锥体在上面解封容易,锁紧机构为双级锁紧,一级为单向锯齿牙块锁紧,由片状箍簧压紧,箍簧为耐高温材料制造,具有体积小、强度高、锁紧力大的特点;另一级为无级内卡瓦锁紧,可保证锥体只能单项移动,使封隔器能承受双向压差。
解封部分由分瓣接头、解封打捞套组成,只有在下入专用工具才能解封,解封可以上提,也可以正转管柱来实现。
3、工作原理:将管柱下到设计位置,投入钢球,用水泥车憋压,当压力达到一定值时,座封机构开始动作,推动密封件和锥体下移,紧锁机构锁紧,压力继续升高到23MPa,将滑阀销钉剪断,滑阀下移推出支撑部件,弹性爪失去支撑,同时管柱压力突然下降,上提管柱和封隔器丢手部分。
4、特点:1) 可以承受上下压差;2)能够承受较大的管柱负荷,遇阻时可承受较大的上提和下放吨位;3)丢手简单可靠;4)丢手后通径100mm,应用广范;5)采用高温密封件在350℃及高温下长期工作。
5、用途:1)用于管内防砂作悬挂器;2)与其它封隔器一起使用可分层采油、分层注汽、调层,实现过泵工艺。
二、FXy445-114E可捞式压裂桥塞1、技术参数:最大刚体外径:114mm;座封压力:22+2MPa;工作套管内径:121-124mm;解封力:70+10KN丢手后通径:100mm;总长:1200mm;工作压力:上压差70MPa;下压差35MPa工作温度:<120℃联接扣型:上端2 7/8 TBG母扣2、工作原理:该工具把送封工具和封堵工具设计为一体。
常用封隔器所谓封隔器,即是为了满足油水井某种工艺技术目的或油层技术措施的需要,由钢体、胶皮封隔件部分与控制部分构成的井下分层封隔的专用工具。
它的主要封隔元件是胶皮筒,通过水力或机械的作用,使胶皮筒鼓胀密封油管和套管的环形空间,把上、下油层分隔开,以达到某种施工的目的。
1封隔器的分类及型号编制目前,各油田所使用的封隔器形式很多,按其工作原理不同,可分为支撑式、卡瓦式、皮碗式、水力扩张式、水力自封式、水力密闭式、水力压缩式和水力机械式8种类型;按其封隔件(密封胶筒)的工作原理不同,可分为自封式、压缩式、楔入式、扩张式和组合式5种类型。
封隔器型号编制的基本方法是按封隔器分类代号、支撑方式代号、坐封方式代号、解封方式代号及封隔器钢体最大外径、工作温度、工作压差等参数依次排列,进行型号编制。
其形式如图1所示。
图1封隔器型号其中分类代号用分类名称第一个汉字的汉语拼音大写字母表示;组合式用各式的分类代号组合表示;支撑方式代号、坐封方式代号、解封方式代号均用阿拉伯数字表示(见表1、表2、表3、表4所示);钢体最大外径、工作温度、工作压差也均用阿拉伯数字表示,单位分别为毫米(mm)、摄氏度(℃)、兆帕(MPa)。
例如:Y211-114-120/15型封隔器,表示该封隔器为压缩式,单向卡瓦固定,提放管柱坐封,提放管柱解封,钢体最大外径为114mm,工作温度为120℃,工作压力为15MPa。
表1分类代号分类名称自封式压缩式楔入式扩张式组合式分类代号Z Y X K用各式的分类代号组合表示表2支撑方式代号支撑方式名称尾管支撑单向卡瓦悬挂双向卡瓦锚瓦支撑方式代号12345表3坐封方式代号坐封方式名称提放管柱转动管柱自封液压下工具热力坐封方式代号123456表4解封方式代号解封方式名称提放管柱转动管柱钻铣液压下工具热力解封方式代号1234562封隔器的基本用途封隔器的使用范围几乎遍及勘探和开发的各个生产过程。
但油井维修中所遇到的封隔器多数实现下列目的:2.1封隔产层或施工目的层,防止层间流体和压力互相干扰,以适应各种分层技术措施的需要;大修中进行堵漏、封窜等作业。
上海大华石化设备有限公司
基本用途及工作参数
封
隔
器
总
成
2009-05-20 发布2009-05-20 实施
上海大华石化设备有限公司发布
批准:
一、用途
主要用于气井和油井的注水、堵水、酸化、压裂等工艺施工。
二、基本结构
该封隔器主要由上接头、中心管、胶筒、活塞、液缸、剪钉、
剪钉座、下接头等组成。
三、工作原理
当流体从油管流入封隔器传压孔后,剪断剪钉,推动多级活
塞上行压缩胶筒,当油压高于套压10〜15MPa时,封隔器坐封,
分隔措施层与保护层,当压力卸去后,胶筒在其自身弹力及解封弹
簧弹力作用下推动活塞下行即可收回解封。
四、主要技术参数
序号型号规格工作压力坐封压力最大外径适用通径总长工作温度适用套管
1 Y344-110 70MPa 2.5-5MPa ? 110mm ? 55mm 1845mm 120-150 C 121-124mm
2 Y344-114 70MPa 2.5-5MPa ? 114mm ? 55mm 1845mm 120-150 C 121-124mm
3 Y344-116 70MPa 2.5-5MPa ? 116mm ? 55mm 1845mm 120-150 C 121-124mm
4 Y344-148 70MPa 2.5-5MPa ? 148mm ? 62mm 2010mm 120-150 C 158-162mm
一、用途
该工具单独使用或与丫221/211 (251型)联用,进行分
层试油,分层采油,分层卡水等作业,该工具的主要优点在于结
构简单,工具长度短,坐封可靠,操作特别方便。
二、基本结构
该封隔器主要由上接头、顶胶环、密封胶筒、中心
管、顶胶环、密封接头、支承滑套等部件组成。
三、工作原理
将该工具支撑在井底或丫221/211上,下放管柱,加压,剪
断销钉,压缩胶筒,密封油套环空。
需解封时,直接上提管柱即
可。
四、主要技术参数
序号型号规格工作压力坐封压力最大外径适用通径总长工作温度适用套管
1 Y111-9
2 35MPa 2.5-5MPa ? 92mm ? 55mm 626mm 120-150 C 100-113mm
2 Y111-110 35MPa 2.5-5MPa ? 110mm ? 62mm 626mm 120-150 C 121-124mm
3 Y111-11
4 35MPa 2.5-5MPa ? 114mm ? 62mm 626mm 120-150 C 121-124mm
4 Y111-148 35MPa 2.5-5MPa ? 148mm ? 62mm 750mm 120-150 C 158-162mm
丫221
系列封隔器
一、用途
用于分层注水,试油、举升工艺中测试,也可以 用于套管压力等于或大于油管压力的任何一种作业。
二、主要结构
丫 221型封隔器主要有密封系统、坐封系统等机构 组成。
密封系统由三个胶筒、隔环等部件组成,坐封后 压重膨胀形成密封,是封隔器的关键部件。
坐封系统由 锥体、坐封卡瓦、摩擦块、中心管及换位键槽等部件组 密圭寸。
三、工作原理
Y221型封隔器为单向卡瓦支撑、旋转管柱坐封、 提管柱解封。
座封时,封隔器下井时,摩擦块内的“凸耳”键 处在换位键槽短轨道上。
当封隔器下到设计坐封位置后, 上提一定高度管柱,正转管柱1/4圈(中心管周向转动 45°),使封隔器摩擦块内的“凸耳”键沿“ J ”型换位 键槽进入进入长轨道(坐圭寸轨道),然后下放管柱,由于
摩擦块的作用,中心管和其相对运动,此时,摩擦块上的卡瓦在锥体作 用下张开并卡在套管壁上,继续下放管柱加压,剪断销钉压缩胶筒使
成,中心管上开有“ J ”型换位 I:
玉重,使密封系统形成千
是锚定封隔器,承受来 <封系统的作用
其径向胀大形成密封,达到封隔目的
解封时,上提管柱,坐封卡瓦收回解除锚定,即解封封隔器。
Y221型封隔器可以根据施工需要,进行多次坐封。
上提管柱使摩擦块内的“凸耳”键返回到短轨道即解封,此时可进行起下作业,再次坐封时只需上提管柱下放加压即可。
四、主要技术参数
丫341系列封隔器
一、用途
主要用于分层注水、高压注水、酸化和挤堵等。
二、基本结构
主要由接头、外中心管、胶筒、胶筒保护环、隔
环、防座锁钉、锁套、锁环、内中心管、活塞、洗井总
成等组成
三、工作原理
坐封:封隔器下至设计,从油管内加液压,-
液压推动串联的双活放压后,锁套与卡瓦
锁紧,胶筒不能弹回,从套
管内加压大于0.5 Mpa洗井阀即可打开进行反循环洗
井。
注水时,油管内压力高于套管压力,洗井阀关闭,实现各层之间分隔,从而实现分层注水之目的。
解封: 上提管柱,解封套迫使分瓣卡瓦收缩,从而解封(对于
下放解封的封隔器,先上提管柱0.5米高度,卸下悬挂器,接油管短节,再下放管柱,即可实现解封之目的)。
洗井:反洗,从套管加压,水流通过外中心管的侧孔进
入,经内外中心管的环空推动上活塞下行,通过上活塞和锁套让出的位置,形成反洗井通道,洗井水进入下层
四、主要技术参数
丫445系列可捞式桥塞
一、用途
主要用于分层测试、试油、采油、找水、堵水、压
裂、酸化。
、工作原理
通过油管下入井下设计位置,投入钢球打压。
压力
经液缸活塞推动上锥体下行及卡瓦座下行,座卡剪钉在
2〜5Mpa时剪断,卡瓦卡在套管内壁,液缸活塞继续下
行,压缩胶筒,当工作压力分别达到10Mp、5Ma、
20Mpa时,各稳压5工作压力达到二25Mpa
丢手钉剪断,同时锁环: 只管柱与桥塞脱
开,从而完成桥塞的座封丢手过程
当需要打捞桥塞时,将配套的专用打捞工具用油管
下入桥塞位置。
打捞爪楔入解封套外沟槽内,用螺杆与解封套,以正旋的方式旋紧,上、下锥体及卡瓦不动, 其余部分上行,首先胶筒解封,下锥体脱开,随后带动上锥体与卡瓦分开,最终带动桥塞上行取出。
三、主要技术参数
序号型号规格工作压力最大外径总长工作温度适用套管
1 Y445-114 70MPa ? 114mm 1225mm 120-150 C 121-124mm
2 Y445-148 70MPa ? 148mm 1287mm 120-150 C 158-162mm
K344系列封隔器
一、用途
主要用于注水、堵水、酸化、压裂等工艺措施施工。
二、基本结构
该封隔器主要由上接头、中心管、胶筒、隔套、密封圈、
滤网、下接头等部件组成。
三、工作原理
当流体从油管流入封隔器传压孔后,剪断剪钉,推动多级活
塞上行压缩胶筒,当油压高于套压5〜15MPa时, 封隔器坐封,
分隔措施层与保护层,当压力卸去后,胶筒在自身弹力及弹簧弹
力作用下收回、解封。
四、主要技术参数
序号型号规格工作压力坐封压力最大外径适用通径总长工作温度适用套管
1 K344-9
2 35MPa 2.5-5MPa ? 92mm ? 46mm 930mm 90 C 110-115mm
2 K344-110 35MPa 2.5-5MPa ? 110mm ? 55mm 905mm 90 C 139-145mm
3 K344-115 35MPa 2.5-5MPa ? 115mm ? 55mm 926mm 90 C 139-145mm
4 K344-146 35MPa 2.5-5MPa ? 146mm ? 62mm 930mm 90 C 158-162mm。
