家用和类似用途器具电磁场(EMF)的测量 (1)

电场、磁场和电磁场的危险1.1 概述自从麦克斯韦发明电磁场理论，赫兹发现电磁波以来，电机的诞生、电磁能的广泛应用使工业技术的创新日新月异。

人类进入21世纪后，随着信息技术、自动控制技术和电视、广播、移动电话及家用电器的普及，极大地丰富和提高了人类的物质文化生活水平。

但是电磁能为人类创造巨大财富的同时，随之而来的电场、磁场和电磁场对人体健康的影响，电子、电气设备，计算机软件、硬件的系统受电磁干扰而失效，或功能丧失引起了国际社会高度的关注、重视和研究。

不同频率范围的电场、磁场和电磁场造成的影响主要有：· 频率范围为9KHZ至300GHZ的无线电频率（RF）的电磁发射（EMI）对人体健康、电气电子设备的电磁干扰的影响；· 频率范围为OHZ至400KHZ的极低频率（ELF）的电场、磁场和电磁场对人体健康的影响。

带电导体周围的电场是由导体上载有电荷所产生、当电气设备接通电源，其导电体就带有低频的交变电荷，同时在导线与大地之间的周围空间就形成一个低频电场。

电场强度（E）的计量单位为V/m或KV/m。

电场强度（E）与距离以指数曲线衰减，且易于被导电物质屏蔽或削弱。

电荷的流动产生磁场。

电气设备工作或运转时，电流的做功在载流导体周围感应出低频磁场。

表征电流产生磁场能力的磁场强度（H）以A/m计量。

同样大小的“磁场强度”在周围空间中产生的总“磁通量（Ø）”大小或相应的“磁感应强度（B）”大小取决于周围空气介质磁导率，即单位磁场强度能产生磁通量的大小。

磁感应强度又称“磁通密度”，即单位面积的磁通量。

磁感应强度以特拉斯（T）计量，在人体所处环境中一般采用mT或μT来计量（1μT<10-3mT）。

“磁场强度”与磁感应强度仅是在自由空间中互成因果和一一对应关系的不同物理量，两者间的对应关系约为1A/m的磁场强度对应于自由空间中产生1.257μT磁感应强度。

低频磁场主要由电气设备中的导体电流在其周边感应而成，其强度随着与磁场源的距离增加而迅速衰减。

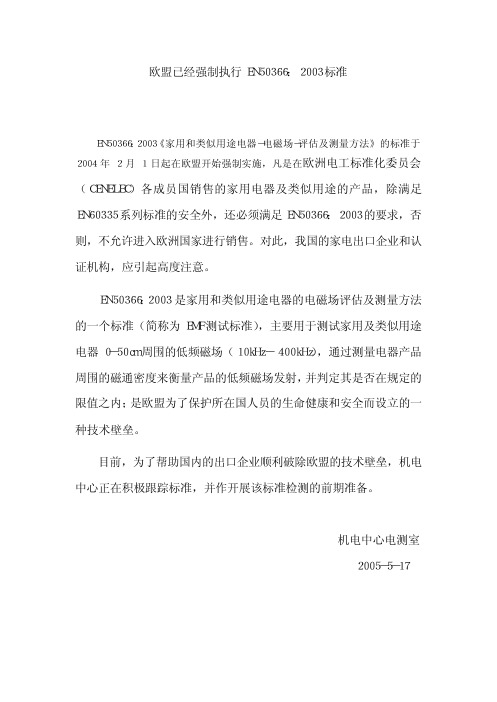

欧盟已经强制执行ＥＮ５０３６６：２００３标准　
ＥＮ５０３６６：２００３《家用和类似用途电器－电磁场－评估及测量方法》的标准于２００４年２月１日起在欧盟开始强制实施，凡是在欧洲电工标准化委员会（ＣＥＮＥＬＥＣ）各成员国销售的家用电器及类似用途的产品，除满足ＥＮ６０３３５系列标准的安全外，还必须满足ＥＮ５０３６６：２００３的要求，否则，不允许进入欧洲国家进行销售。

对此，我国的家电出口企业和认证机构，应引起高度注意。

　
ＥＮ５０３６６：２００３是家用和类似用途电器的电磁场评估及测量方法的一个标准（简称为ＥＭＦ测试标准），主要用于测试家用及类似用途电器０－５０ｃｍ周围的低频磁场（１０ｋＨｚ－４００ｋＨｚ），通过测量电器产品周围的磁通密度来衡量产品的低频磁场发射，并判定其是否在规定的限值之内；是欧盟为了保护所在国人员的生命健康和安全而设立的一种技术壁垒。

　
目前，为了帮助国内的出口企业顺利破除欧盟的技术壁垒，机电中心正在积极跟踪标准，并作开展该标准检测的前期准备。

　
机电中心电测室 ２００５－５－１７　。

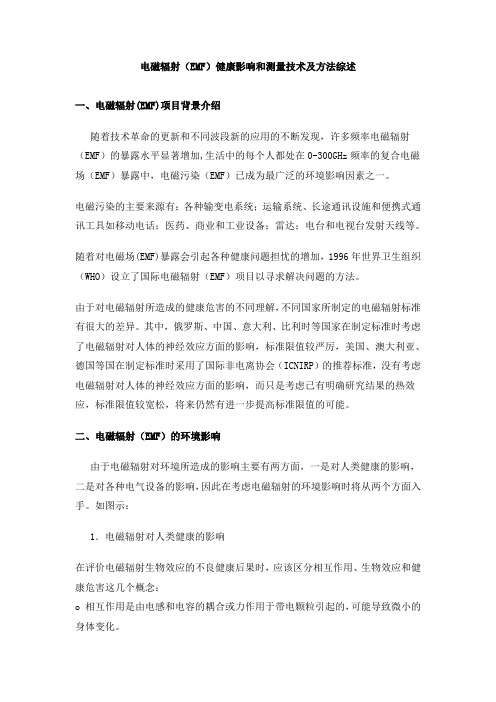

电磁辐射（EMF）健康影响和测量技术及方法综述一、电磁辐射(EMF)项目背景介绍随着技术革命的更新和不同波段新的应用的不断发现，许多频率电磁辐射（EMF）的暴露水平显著增加,生活中的每个人都处在0-300GHz频率的复合电磁场（EMF）暴露中，电磁污染（EMF）已成为最广泛的环境影响因素之一。

电磁污染的主要来源有：各种输变电系统；运输系统、长途通讯设施和便携式通讯工具如移动电话；医药、商业和工业设备；雷达；电台和电视台发射天线等。

随着对电磁场(EMF)暴露会引起各种健康问题担忧的增加，1996年世界卫生组织（WHO）设立了国际电磁辐射（EMF）项目以寻求解决问题的方法。

由于对电磁辐射所造成的健康危害的不同理解，不同国家所制定的电磁辐射标准有很大的差异。

其中，俄罗斯、中国、意大利、比利时等国家在制定标准时考虑了电磁辐射对人体的神经效应方面的影响，标准限值较严厉，美国、澳大利亚、德国等国在制定标准时采用了国际非电离协会（ICNIRP）的推荐标准，没有考虑电磁辐射对人体的神经效应方面的影响，而只是考虑已有明确研究结果的热效应，标准限值较宽松，将来仍然有进一步提高标准限值的可能。

二、电磁辐射（EMF）的环境影响由于电磁辐射对环境所造成的影响主要有两方面，一是对人类健康的影响，二是对各种电气设备的影响，因此在考虑电磁辐射的环境影响时将从两个方面入手。

如图示：1．电磁辐射对人类健康的影响在评价电磁辐射生物效应的不良健康后果时，应该区分相互作用、生物效应和健康危害这几个概念：o 相互作用是由电感和电容的耦合或力作用于带电颗粒引起的，可能导致微小的身体变化。

o 生物效应是可被检测的分子水平以上的功能或结构改变，生理性变化可能或无法被衡量。

活的生物体在生命过程中对许多刺激产生反应，这种反应便是一种生物效应。

o 在人体生理正常代偿范围内以及尚未损害人的身体与精神健康的生物效应不能视为危害性效应。

o 相互作用所导致的生物效应若超出了人体生理正常代偿范围，则构成真正的或潜在的健康危害。

emi中ce测量方法
EMI（电磁干扰）测试中的CE（传导发射）测量方法主要包括以下步骤：
1. 确定测试标准：根据相关测试标准（如EN55022或其他测试标准）进行测试。

2. 确定测试距离和场合：通常在10米的距离进行量测，测试场合应选择开放式或半开放式。

3. 准备测试设备：需要使用频谱分析仪、接收天线、功率吸收钳等测试设备。

4. 进行测试：在确定的测试频率范围内（通常为150kHz~30MHz），对被测设备（EUT）产生的电磁波辐射进行量测。

具体步骤包括：
将接收天线放置在EUT附近，并调整天线位置以获得最佳的信号接收效果；
使用频谱分析仪记录EUT产生的电磁波辐射信号；
使用功率吸收钳夹住EUT的电源线，以测量电源线传导发射；
在不同测试频率点上重复上述步骤，直至完成整个频率范围内的测试。

5. 分析测试数据：根据频谱分析仪记录的测试数据，分析EUT的传导发射
是否符合相关标准要求。

6. 编写测试报告：根据测试数据编写测试报告，报告中应包括测试方法、测试结果、结论等部分。

7. 注意事项：在进行CE测量时，应注意周围环境可能存在的干扰源，如广播FM（88MHz~108MHz）和手机（900MHz）等。

如果存在干扰源，应采取相应措施进行屏蔽或调整测试时间。

以上是EMI中CE测量方法的一般步骤，具体操作需根据不同情况灵活调整。

如有更多问题可查阅相关文献或咨询专业技术人员。

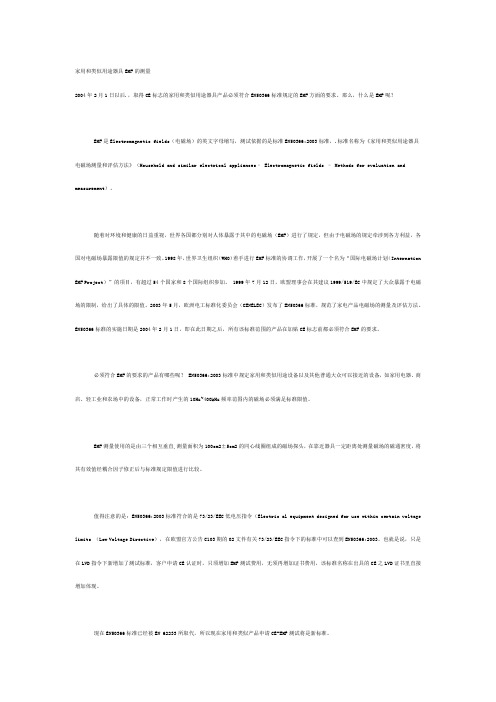

家用和类似用途器具EMF的测量2004年2月1日以后.，取得CE标志的家用和类似用途器具产品必须符合EN50366标准规定的EMF方面的要求。

那么，什么是EMF呢？EMF是Electromagnetic fields（电磁场）的英文字母缩写，测试依据的是标准EN50366:2003标准，.标准名称为《家用和类似用途器具电磁场测量和评估方法》（Household and similar electrical appliances–Electromagnetic fields –Methods for evaluation and measurement）。

随着对环境和健康的日益重视，世界各国都分别对人体暴露于其中的电磁场（EMF）进行了规定，但由于电磁场的规定牵涉到各方利益，各国对电磁场暴露限值的规定并不一致。

1998年，世界卫生组织（WHO）着手进行EMF标准的协调工作，开展了一个名为“国际电磁场计划（Internation EMF Project）”的项目，有超过54个国家和8个国际组织参加。

1999年7月12日，欧盟理事会在其建议1999/519/EC中规定了大众暴露于电磁场的限制，给出了具体的限值。

2003年5月，欧洲电工标准化委员会（CENELEC）发布了EN50366标准，规范了家电产品电磁场的测量及评估方法。

EN50366标准的实施日期是2004年2月1日，即在此日期之后，所有该标准范围的产品在加贴CE标志前都必须符合EMF的要求。

必须符合EMF的要求的产品有哪些呢？ EN50366:2003标准中规定家用和类似用途设备以及其他普通大众可以接近的设备，如家用电器、商店、轻工业和农场中的设备，正常工作时产生的10Hz~400kHz频率范围内的磁场必须满足标准限值。

EMF测量使用的是由三个相互垂直,测量面积为100cm2±5cm2的同心线圈组成的磁场探头，在靠近器具一定距离处测量磁场的磁通密度，将其有效值经耦合因子修正后与标准规定限值进行比较。

GB/T XXXX-20XX《人体对家用电器及类似器具电磁场辐射吸收的测定方法》（征求意见稿）编制说明中国电器科学研究院股份有限公司2019年07月30日GB/T XXXX-20XX《人体对家用电器及类似器具电磁场辐射吸收的测定方法》编制说明一、任务来源及工作简况根据《国家标准化管理委员会关于下达第四批推荐性国家标准计划的通知》（国标委发函【2018】83号），由中国电器科学研究院股份有限公司负责组织制定《人体对家用电器及类似器具电磁场辐射吸收的测定方法》国家标准（项目计划号：20184261-T-469）。

本标准的归口部门是全国无线电干扰标准化技术委员会，要求完成时间为2020年12月。

主要工作过程：2018年11月在全国无线电干扰标准化技术委员会F分会2018年会上通报、讨论了该标准起草的前期工作以及下一步工作计划。

2019年1月，中国电器科学研究院股份有限公司在征询行业有关单位意见的基础上成立了标准起草工作组，编写了标准工作组讨论稿。

2019年5月，在广州召开了全体工作组成员会议，会上对工作组讨论稿进行讨论、修改，并于2019年7月形成标准征求意见稿，提交至全国无线电干扰标准化技术委员会F分会，并向社会公开征求意见。

二、标准编制原则和主要内容《人体对家用电器及类似器具电磁场辐射吸收的测定方法》是一项涉及保护人体免受家电或类似器具电磁辐射损害的标准，是一项规定了人体吸收电磁辐射上限的基础标准，并规范了电器的运行条件和试验结果的表述。

其目的是对人体吸收的家用电器和类似器具的产品电磁辐射建立一个统一的要求。

为了便于国际贸易、技术和经济交流，与国际接轨，本部分等同采用IEC 62233:2005《人体对家用电器及类似器具电磁场辐射吸收的测定方法》，按GB/T1.1-2009的编制要求起草，并遵循下列原则：a)技术内容完全等同采用IEC 62233:2005，语言表达符合汉语习惯。

b)编制格式与IEC 62233:2005一致，表述符合汉语习惯。
