电磁场与微波技术实验天线部分实验二

校园内无线信号场强特性的研究实验报告学院：信息与通信工程学院一．实验目的1.掌握在移动环境下阴影衰落的概念以及正确的测试方法；2.研究校园内各种不同环境下阴影衰落的分布规律；3.掌握在室内环境下场强的正确测量方法，理解建筑物穿透损耗的概念；4.通过实地测量，分析建筑物穿透损耗随频率的变化关系；5.研究建筑物穿透损耗与建筑材料的关系。

二．实验原理1. 电波传播方式无线通信系统是由发射机、发射天线、无线信道、接收机，接收天线所组成，对于接收者，只有处在发射信号的覆盖区内，才能保证接收机正常接收信号，此时，电波场强大于接收机的灵敏度。

因此，基站的覆盖区的大小，是无线工程师所关心的。

决定覆盖区的大小的主要因素有：发射功率、馈线及接头损耗、天线增益、天线架设高度、路径损耗、衰落、接收机高度、人体效应、接收机灵敏度、建筑群的穿透损耗、同播、同频干扰。

电磁场在空间中的传输方式主要有反射﹑绕射﹑散射三种模式。

当电磁波传播遇到比波长大很多的物体时，发生反射。

当接收机和发射机之间无线路径被尖锐物体阻挡时发生绕射。

当电波传播空间中存在物理尺寸小于电波波长的物体﹑且这些物体的分布较密集时，产生散射。

散射波产生于粗糙表面，如小物体或其它不规则物体﹑树叶﹑街道﹑标志﹑灯柱。

2. 电磁波的损耗电磁波在空间传播是不可避免地会受到各种因素的影响而产生损耗，这些损耗主要分为：建筑物穿透损耗，阴影损耗，路径损耗等。

在本实验中，我们小组做的是宿舍区的室外测量，借以研究信号的阴影损耗特点，并和其他小组实验结果对比以得出信号的建筑物穿透损耗特点。

下面主要对电磁波的阴影损耗加以讨论：信号在传播的过程中受到较大建筑物或较高的地形单位的阻挡，这样信号会产生衰落，不同时间或接受方位的遮挡情况不同，接收功率也不同，由于这种原因造成的衰落叫“阴影效应”或“阴影衰落”。

在阴影衰落的情况下，移动台与信号源的直达路径被建筑物所遮挡，它收到的信号是各种绕射、反射、散射波的合成。

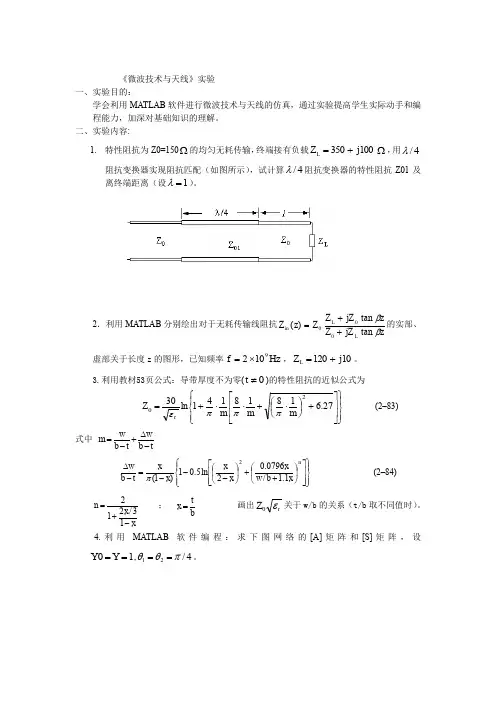

《微波技术与天线》实验一、实验目的：学会利用MATLAB 软件进行微波技术与天线的仿真，通过实验提高学生实际动手和编程能力，加深对基础知识的理解。

二、实验内容:1. 特性阻抗为Z0=150Ω的均匀无耗传输，终端接有负载100350j Z L +=Ω，用4/λ阻抗变换器实现阻抗匹配（如图所示），试计算4/λ阻抗变换器的特性阻抗Z01及离终端距离（设1=λ）。

2．利用MATLAB 分别绘出对于无耗传输线阻抗zjZ Z z jZ Z Z z Z L L in ββtan tan )(000++=的实部、虚部关于长度z 的图形，已知频率Hz f 9102⨯=，10120j Z L +=。

3.利用教材53页公式：导带厚度不为零(0≠t )的特性阻抗的近似公式为⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎥⎥⎦⎤⎢⎢⎣⎡+⎪⎭⎫⎝⎛⋅+⋅⋅+=27.61818141ln 3020m m m Z r πππε (2–83)式中 tb wt b w m -∆+-=⎪⎭⎪⎬⎫⎪⎩⎪⎨⎧⎥⎥⎦⎤⎢⎢⎣⎡⎪⎭⎫ ⎝⎛++⎪⎭⎫ ⎝⎛---=-∆n x b w x x x x x t b w 1.1/0796.02ln 5.01)1(2π (2–84) xx n -+=13/212 ； b tx = 画出r Z ε0关于w/b 的关系（t/b 取不同值时）。

4.利用MA TLAB 软件编程：求下图网络的[A]矩阵和[S]矩阵，设10==Y Y ,4/21πθθ==。

完成后发至sunxbcg68@《微波技术》实验报告学院：电子与信息工程学院专业：通信工程班级：＿＿＿＿＿＿＿姓名：＿＿＿＿＿＿＿学号：＿＿＿＿＿＿＿实验一阻抗匹配实验一、实验目的：学会利用MATLAB软件进行微波技术方面的仿真。

通过实验提高学生实际动手能力和编程能力，为日后从事通信工作奠定良好的基础。

二、实验内容：利用MATLAB软件编程求解下面问题：1.特性阻抗为Z0=150Ω的均匀无耗传输线, 终端接有负载Z l=250+j100Ω, 用λ/4阻抗变换器实现阻抗匹配(如图所示), 试求λ/4阻抗变换器的特性阻抗Z01及离终端距离（可设λ=1）。

信息与通信工程学院电磁场与微波技术实验报告班级：姓名：学号序号：日期：1实验二：分支线匹配器一、实验目的掌握支节匹配器的工作原理；掌握微带线的基本概念和元件模型；掌握微带线分支线匹配器的设计和仿真。

二、实验原理支节匹配器支节匹配器是在主传输线上并联适当的电纳（或者串联适当的电抗），用附加的反射来抵消主传输线上原来的反射波，以达到匹配的目的。

单支节匹配器：调谐时，主要有两个可调参量：距离d 和分支线的长度l。

匹配的基本思想是选择d，使其在距离负载d 处向主线看去的导纳Y 是Y0 + jB 形式，即Y = Y0 +jB ，其中Y0 = 1/Z0。

并联开路或短路分支线的作用是抵消Y 的电纳部分，使总电纳为Y0，实现匹配，因此，并联开路或短路分支线提供的电纳为−jB ，根据该电纳值确定并联开路或短路分支线的长度l，这样就达到匹配条件。

双支节匹配器：通过增加一支节，改进了单支节匹配器需要调节支节位置的不足，只需调节两个分支线长度，就能够达到匹配（注意双支节匹配不是对任意负载阻抗都能匹配的，即存在一个不能得到匹配的禁区）。

微带线微带线是有介质εr(εr > 1) 和空气混合填充，基片上方是空气，导体带条和接地板之间是介质εr，可以近似等效为均匀介质填充的传输线，等效介质电常数为εe ，介于1 和εr 之间，依赖于基片厚度H 和导体宽度W。

而微带线的特性阻抗与其等效介质电常数为εe 、基片厚度H 和导体宽度W 有关。

三、实验内容已知：输入阻抗Z in = 75 Ω 负载阻抗Z L = (64 + j35) Ω特性阻抗Z0 = 75 Ω介质基片εr = 2.55，H = 1mm，导体厚度T 远小于介质基片厚度H。

2假定负载在2GHz 时实现匹配，利用图解法设计微带线单支节和双支节匹配网络，假设双支节网络分支线与负载的距离d1 = λ/4 ，两分支线之间的距离为d2 = λ/8。

画出几种可能的电路图并且比较输入端反射系数幅度从1.8GHz 至2.2GHz 的变化。

实验二 矩形波导仿真与分析一、实验目的：1、 熟悉HFSS 软件的使用；2、 掌握导波场分析和求解方法，矩形波导高次模的基本设计方法；3、 利用HFSS 软件进行电磁场分析，掌握导模场结构和管壁电流结构规律和特点。

二、预习要求1、 导波原理。

2、 矩形波导模式基本结构，及其基本电磁场分析和理论。

3、 HFSS 软件基本使用方法。

三、实验原理由于矩形波导的四壁都是导体,根据边界条件波导中不可能传输TEM 模,只能传输TE 或TM 模。

这里只分析TE 模(Ez=0)对于TE 模只要解Hz 的波动方程。

即采用分离变量，并带入边界条件解上式，得出TE 模的横向分量的复振幅分别为（1）矩形波导中传输模式的纵向传输特性①截止特性波导中波在传输方向的波数β由式9 给出222000220z z c z H H k H x y ∂∂++=∂∂式7000220002200020002()cos()sin()()sin()cos()()sin()cos()()cos()sin()z x c c z y c c y x H c x y H c H n m n E j j H x y k y k b a b H m m n E j j H x y k x k a a b E m m n H j H x y Z k a a b E n m n H j H x y Z k b a b ωμωμπππωμωμπππβπππβπππ∂⎧==⎪∂⎪⎪∂==-⎪∂⎪⎨⎪=-=⎪⎪⎪==⎪⎩式822222c c k k ππβλλ=-=-式9式中k 为自由空间中同频率的电磁波的波数。

要使波导中存在导波,则β必须为实数,即k 2＞k 2c 或λ＜λc(f ＞f c ) 式10如果上式不满足,则电磁波不能在波导内传输,称为截止。

故k c 称为截止波数。

矩形波导中TE 10模的截止波长最长,故称它为最低模式,其余模式均称为高次模。

由于TE 10模的截止波长最长且等于2a,用它来传输可以保证单模传输。

信息与通信工程学院电磁场与微波实验报告实验一网络分析仪测量阵子天线输入阻抗一、实验目的：1.掌握网络分析仪校正方法2.学习网络分析仪测量振子天线输入阻抗的方法3.研究振子天线输入阻抗随阵子电径变化的情况（重点观察谐振点与天线电径的关系）二、实验步骤：（1）设置仪表为频域模式的回损连接模式后，校正网络分析仪；（2）设置参数并加载被测天线，开始测量输入阻抗；（3）调整测试频率寻找天线的两个谐振点并记录相应阻抗数据；（4）更换不同的电径（对应1mm, 3mm, 9mm）的天线，分析两个谐振点的阻抗变化情况；（5）设置参数如下：BF=600MHz，△F=25MHz，EF=2600MHz，n=81（6）记录数据在smith圆图上的输入阻抗曲线上，曲线的左端输入阻抗虚部为0的点为二分之一波长谐振点，曲线的右端输入阻抗虚部为0的点为四分之一波长谐振点。

记录1mm，3mm，9mm天线的半波长和四分之一波长的谐振点。

三、实验数据：1、直径=1mm时：四分之一波长谐振点为662.3-13j二分之一波长谐振点为38.43-3.68j实验图示如下：2、直径=3mm时：二分之一波长谐振点为32.71-1.5j 四分之一波长谐振点为284.9-3.31j实验图示如下：3、直径=9mm时：二分之一波长谐振点为26.62-1.44j 四分之一波长谐振点为131.8-2.16j实验图示如下：四、分析结果实际测量结果与理想的阻抗图仍有一定差别，理想状态下，天线的阻抗原图应该是一个中心在正实轴某处的一个规则的圆，但实际结果发现天线的阻抗原图不是很规则，随着频率的增加，其阻抗特性成非线性变化。

由实验结果可以看出，对于相同材质，振子天线的直径越粗，谐振点输入阻抗越小，网络反射系数越小，回波损耗越小，越容易和馈线匹配，天线的工作频率范围就越宽。

天线的阻抗随着频率的变化不断变化，频率范围为600KHz～2600KHz，变化规律为：前20个点基本不变，后面的点基本随着频率的增加而增加。

电磁场与微波技术z n j n Document serial number【NL89WT-NY98YT-NC8CB-NNUUT-NUT108】——电磁场与微波技术实验报告班级：06姓名：张妮竞男学号：84序号： 31#日期：2014年5月31日邮箱实验二：分支线匹配器一、实验目的1、掌握支节匹配器的工作原理2、掌握微带线的基本概念和元件模型3、掌握微带分支线匹配器的设计与仿真二、实验原理1、支节匹配器随着工作频率的提高及相应波长的减小，分立元件的寄生参数效应就变得更加明显，当波长变得明显小于典型的电路元件长度时，分布参数元件替代分立元件而得到广泛应用。

因此，在频率高达以上时，在负载和传输线之间并联或串联分支短截线，代替分立的电抗元件，实现阻抗匹配网络。

常用的匹配电路有：支节匹配器，四分之一波长阻抗变换器，指数线匹配器等。

支节匹配器分单支节、双支节和三支节匹配。

这类匹配器是在主传输线并联适当的电纳（或串联适当的电抗），用附加的反射来抵消主传输线上原来的反射波，以达到匹配的目的。

此电纳或电抗元件常用一终端短路或开路段构成。

2、微带线从微波制造的观点看，这种调谐电路是方便的，因为不需要集总元件，而且并联调谐短截线特别容易制成微带线或带状线形式。

微带线由于其结构小巧，可用印刷的方法做成平面电路，易于与其它无源和有源微波器件集成等特点，被广泛应用于实际微波电路中。

W为微带线导体带条的宽度；εr为介质的相对介电常数；T为导体带条厚度；H为介质层厚度，通常H远大于T。

L为微带线的长度。

微带线的严格场解是由混合TM-TE波组成，然而，在绝大多数实际应用中，介质基片非常薄（H<<λ），其场是准TEM波，因此可以用传输线理论分析微带线。

微带线的特性阻抗与其等效介电常数εr、基片厚度H和导体宽度W有关，计算公式较为复杂，故利用txline来计算。

微带线元件模型3、元器件库里包括有：MLIN：标准微带线MLEF：终端开路微带线MLSC：终端短路微带线MSUB：微带线衬底材料MSTEP：宽度阶梯变换MTEE：T型接头MBENDA：折弯微带线的不均匀性上述模型中，终端开路微带线MLEF、宽度阶梯变换MSTEP、T型接头MTEE 和折弯MBENDA，是针对微带线的不军训性而专门引入的。

《电磁场·微波技术与天线》课程教学的几点体会信号与系统是高等工科院校通信与电子信息类专业的一门重要的专业基础课，其中的概念和分析方法广泛应用于通信、自动控制、信号与信息处理、电路与系统等领域[1]。

本课程与先修课程“电路分析基础”联系密切，电路分析基础课程是从电路分析的角度研究问题，本课程则从系统的观点进行分析。

此外，在本课程中还涉及用到高等数学、线性代数里的一些基础知识。

因此，该门课程对学生的数学基础要求较高，同时，需要学生具有一定的电路分析能力。

该课程主要涉及信号和系统两个部分，分为连续时间信号与系统的分析和离散时间信号与系统分析两大类。

在分析方法中，又可以从时域和变换域两个角度来进行。

本课程与后续课程之间存在着较为密切的联系，如其中的离散时间信号与系统的分析是数字信号处理这门课的基础，其中的傅里叶变换分析法是通信原理，数字通信等课程的基础。

对于系统的响应的分析方法又在后续的自动控制原理课程中得到深入地体现。

因此，信号与系统这门专业基础课的教学效果，对于相关专业的本科生后续课程的学习具有十分重要的作用，同时，在这门课的讲解中，也可以帮助学生顺带复习先修课程的一些重要的概念，定理和方法。

经过几年的教学实践，笔者认为有必要对本课程教学工作认真总结，弥补不足，以期取得更好的效果。

1.1 注重基本概念以及定理的实际意义的讲解与其他专业基础课较之，信号与系统这门课中的公式和定理还是比较多的，一些学生在课后作业和考试中常常使用死记硬背的方式忘记公式和解题过程，最终还是没有能够深入细致地认知暗藏在公式和解题方法背后的原理和意义。

因此，在实际课程的传授中，须要强化基本概念以及定理的实际意义的传授。

具体来说，必须花掉小力气讲清楚基本概念，特别就是那些先修成课程中没的、而信号与系统课中崭新发生的概念。

比如，冲激函数这个概念先前没发生过，在传授中就无法只是直观地说学生存有这么一个函数，后面章节中要使用就完结了，而是必须从冲激函数起源抓起，用多媒体课件中的动画模拟或板书的方式，使学生确切地晓得这个函数就是门函数挑音速获得的，存有这样直观的模拟过程，学生就可以更容易地认知、掌控冲激函数的基本性质就是怎么获得的，为什么可以存有这些性质等等;此外，还须要鼓励学生必须存有不仅知其然，还要知其所以然的精神，也就是说必须急于地回去引起学生思索：这门课为什么必须导入这样的一个冲激函数，导入这样一个具备特定性质的函数之后是不是给信号分析，系统分析过程增添了便利。

《微波技术与天线实验》课程实验报告实验二:集总参数滤波器设计学院通信工程学院班级13083414学号13081405姓名田昕煜指导教师魏一振2015年11 月11 日实验名称：1.实验目的一：通过此次实验，我们需要熟悉集总参数滤波器软件仿真过程，且通过亲自实验来熟悉MWO2003的各种基本操作。

二：本次实验我们需要用到MWO2003的优化和Tune等工具，要求熟练掌握MWO 提供的这些工具的使用方法和技巧2.实验内容设计一低通滤波器要求如下：1、通带频率范围：0MHz～400MHz2、增益参数 S 21 ：通带内 0MHz～400MHz S 21 >--0.5dB3、阻带内 600MHZ 以上 S 21 <-50dB4、反射系数 S 11 ：通带内 0MHz～400MHz S 11 <-10dB3.实验结果电路设计如下图然后在软件中按照设计的要求做如下的优化要求然后点击运行就可以得到仿真的结果了，我们还可以对结果进一步进行优化，利用优化选项，使用随机优化，点击开始优化，可以是结果更加理想。

之后再点开Tuner微调，多次调试后发下如下参数比较合理得到仿真结果如下4.思考题（1）如果要你设计的是高通滤波器，与前面相比，需要变化那几个步骤？首先需要改变电路图的结构，如下图将原来的电容接地改成电感接地。

之后在优化参数进行重新设置。

也就是将原来0~400MHZ的优化条件改成400MHZ~MAX的频率范围。

原来的600~MAX的改为0~600MHZ的频率范围。

如下图之后重复上述仿真可以得到如下结果可见这样设计并不是十分的完美，在0~300MHZ内基本满足条件，在之后增益略微有偏差。

反射系数在某个区域内比较符合。

（2）你在优化设计过程中，那些参量调解对优化结果影响最大？（最敏感）利用TUNE进行略微条件，观察波形的变化。

可以总结出电容中：调节电容C1(位于最左边的电容)对波形的影响最大。

电感中：调节电感L3(位于最中间的电感)对波形的影响最大。

北京邮电大学电磁场与微波测量实验学院：电子工程学院班级：2013211203组员：组号：第九组实验六 用谐振腔微扰法测量介电常数微波技术中广泛使用各种微波材料，其中包括电介质和铁氧体材料。

微波介质材料的介电特性的测量，对于研究材料的微波特性和制作微波器件，获得材料的结构信息以促进新材料的研制，以及促进现代尖端技术(吸收材料和微波遥感)等都有重要意义。

一、 实验目的1． 了解谐振腔的基本知识。

2． 学习用谐振腔法测量介质特性的原理和方法二、 实验原理本实验是采用反射式矩形谐振腔来测量微波介质特性的。

反射式谐振腔是把一段标准矩形波导管的一端加上带有耦合孔的金属板，另一端加上封闭的金属板，构成谐振腔，具有储能、选频等特性。

谐振条件：谐振腔发生谐振时，腔长必须是半个波导波长的整数倍，此时，电磁波在腔内连续反射，产生驻波。

谐振腔的有载品质因数QL 由下式确定：210f f f Q L -=式中：f0为腔的谐振频率，f1，f2分别为半功率点频率。

谐振腔的Q 值越高，谐振曲线越窄，因此Q 值的高低除了表示谐振腔效率的高低之外，还表示频率选择性的好坏。

如果在矩形谐振腔内插入一样品棒，样品在腔中电场作用下就会极化，并在极化的过程中产生能量损失，因此，谐振腔的谐振频率和品质因数将会变化。

图1 反射式谐振腔谐振曲线 图2 微找法TE10n 模式矩形腔示意图电介质在交变电场下，其介电常数ε为复数，ε和介电损耗正切tan δ可由下列关系式表示：εεε''-'=j ， εεδ'''=tan ，其中：ε，和ε，，分别表示ε的实部和虚部。

选择TE10n ，(n 为奇数)的谐振腔，将样品置于谐振腔内微波电场最强而磁场最弱处，即x ＝α／2，z ＝l ／2处，且样品棒的轴向与y 轴平行，如图2所示。

假设：1．样品棒的横向尺寸d(圆形的直径或正方形的边长)与棒长九相比小得多(一般d ／h<1／10)，y 方向的退磁场可以忽略。

实验一卫星数字电视接收一、实验目的1、了解接收卫星电视的具体方法。

2、学会使用天线接收机，并掌握接收天线的调整。

3、接收“中星6B卫星电视”，出稳定的节目。

二、实验器材天线、高频头、卫星接收机、电视、馈线三、实验过程与原理1、接收天线的组成与工作原理天线是收集和处理远处的卫星发出的高频电磁波信号的装置。

它的通信器件主要包括反射器、馈源、高频头和馈线。

天线是无线电波的输入端口。

机械部件主要包括馈机械部件主要包括馈机械部件主要包括馈机械部件主要包括馈源支撑杆、俯仰角调整机构、方位转动机构和底座等。

2、方位角的计算从接收点到卫星的视线在接收点的水平面上有一条正投影线，从接收点的正北方向开始，顺时针方向至这条正投影线的角度就是方位角，顺时针方向至这条正投影线的角度就是方位角，实际使用时应考虑当地磁偏角数值。

计算结果方位角负值为南偏角。

计算结果方位角负值为南偏西，正值为南偏东，方位角以正南为西，正值为南偏东，方位角以正南为西，正值为南偏东，方位角以正南为西，正值为南偏东，方位角以正南为0º角边。

即实际方位角为：3、仰角的计算从接收点仰望卫星的视线于水平线构成的夹角就是仰角。

即仰角为：在计算方位角、仰角之前先从地图上查出本地站址的经度和纬度4、影响天线效率的主要因素•天空噪声：这是由星体中的能量变换和某些大气层活动造成的宽带辐射大宽带辐射。

这种噪声主要通过主瓣输入，与仰角的大小无关。

•大地噪声：温暖的地面中分子的激发造成的大带宽噪声称为大大地噪声。

在高纬度的低仰角中，它对天线噪声的作用最大。

•人为噪声：机器和设备发出的噪声也会增大天线噪声。

例如汽例如汽例如汽例如汽车的打火系统、剪草机以及萤光灯的开和关。

天空噪声和人为噪声比起噪声的主要成份大地噪声的作用更小。

一般来说，在噪声比起噪声的主要成份大地噪声的作用更小。

一般来说，在仰角低于30°左右时，天线噪声温度会迅速增加。

5、卫星数据接收机及其主要性能•卫星数据接收机，俗称机顶盒，目前没有标准的定义，传统的说法是“置于电视机顶上的盒子置”。

“电磁场与电磁波”和“微波技术”课内实验大纲及实验指导书唐万春，车文荃编制陈如山审定南京理工大学通信工程系2006年12月目录1．“电磁场与电磁波”课内实验大纲2．“电磁场与电磁波”课内实验指导说明书实验一电磁波参量的测定实验二电磁波的极化3．“微波技术”课内实验大纲4．“微波技术”课内实验指导说明书实验一传输线的工作状态及驻波比测量实验二微波网络散射参量测试5．“电磁场与电磁波”和“微波技术”课内实验评分标准南京理工大学实验教学大纲课程名称：电磁场与电磁波开课实验室：电磁场与微波技术实验室执笔人：唐万春审定人：陈如山修（制）订日期： 2005年4月*由学校出版、印刷的实验教材（或指导书），统一写作“南京理工大学出版”。

“电磁场与电磁波”课内实验指导书唐万春编写南京理工大学通信工程系二00六年十二月实验一电磁波参量的测定实验1.实验目的a)观察电磁波的传播特性。

b)通过测定自由空间中电磁波的波长，来确定电磁波传播的相位常数k和传播速度v。

c)了解用相干波的原理测量波长的方法。

2.实验内容a)了解并熟悉电磁波综合测试仪的工作特点、线路结构、使用方法。

b)测量信号源的工作波长（或频率）。

3.实验原理与说明a)所使用的实验仪器分度转台晶体检波器可变衰减器喇叭天线反射板固态信号源微安表实验仪器布置图如下：体检波器图1 实验仪器布置图参阅图1。

固态信号源所产生的信号经可变衰减器至矩形喇叭天线，由喇叭天线辐射出去，在接收端用矩形喇叭天线接收，接收到的信号经晶体检波器后通过微安表指示。

b) 原理本实验利用相干波原理，通过测得的电磁波的波长，再由关系式2,k v f kπωλλ===得到电磁波的主要参量k ，v 等。

实验示意图如图2所示。

图中0r P 、1r P 、2r P 和3r P 分别表示辐射喇叭、固定反射板、可动反射板和接收喇叭，图中介质板是一23030()mm ⨯的玻璃板，它对电磁波进行反射、折射后，可实现相干波测试。

电磁场与微波测量实验班级：xxx成员：xxxxxxxxx撰写人：xxx实验六用谐振腔微扰法测量介电常数微波技术中广泛使用各种微波材料，其中包括电介质和铁氧体材料。

微波介质材料的介电特性的测量，对于研究材料的微波特性和制作微波器件，获得材料的结构信息以促进新材料的研制，以及促进现代尖端技术(吸收材料和微波遥感)等都有重要意义。

一、实验目的1．了解谐振腔的基本知识。

2．学习用谐振腔法测量介质特性的原理和方法二、实验原理本实验是采用反射式矩形谐振腔来测量微波介质特性的。

反射式谐振腔是把一段标准矩形波导管的一端加上带有耦合孔的金属板，另一端加上封闭的金属板，构成谐振腔，具有储能、选频等特性。

谐振条件：谐振腔发生谐振时，腔长必须是半个波导波长的整数倍，此时，电磁波在腔内连续反射，产生驻波。

谐振腔的有载品质因数QL由下式确定：式中：f0为腔的谐振频率，f1，f2分别为半功率点频率。

谐振腔的Q值越高，谐振曲线越窄，因此Q值的高低除了表示谐振腔效率的高低之外，还表示频率选择性的好坏。

如果在矩形谐振腔内插入一样品棒，样品在腔中电场作用下就会极化，并在极化的过程中产生能量损失，因此，谐振腔的谐振频率和品质因数将会变化。

电介质在交变电场下，其介电常数ε为复数，ε和介电损耗正切tanδ可由下列关系式表示：其中：ε’和ε’’分别表示ε的实部和虚部。

选择TE10n，(n为奇数)的谐振腔，将样品置于谐振腔内微波电场最强而磁场最弱处，即x＝α／2，z＝l／2处，且样品棒的轴向与y轴平行，如图2所示。

假设：1．样品棒的横向尺寸d(圆形的直径或正方形的边长)与棒长九相比小得多(一般d／h<1／10)，y方向的退磁场可以忽略。

2．介质棒样品体积Vs远小于谐振腔体积V0，则可以认为除样品所在处的电磁场发生变化外，其余部分的电磁场保持不变，因此可以把样品看成一个微扰，则样品中的电场与外电场相等。

这样根据谐振腔的微扰理论可得下列关系式：式中：f0,fs分别为谐振腔放人样品前后的谐振频率，Δ(1／QL)为样品放人前后谐振腔的有载品质因数的倒数的变化，即QL0，QLS分别为放人样品前后的谐振腔有载品质因数。

信息与通信工程学院电磁场与微波技术实验报告实验二微带分支线匹配器实验目的1．熟悉支节匹配器的匹配原理2．了解微带线的工作原理和实际应用3．掌握Smith图解法设计微带线匹配网络实验原理1.支节匹配器支节匹配器是在主传输线上并联适当的电纳（或者串联适当的电抗），用附加的反射来抵消主传输线上原来的反射波，以达到匹配的目的。

单支节匹配器：调谐时，主要有两个可调参量：距离d和分支线的长度l。

匹配的基本思想是选择d，使其在距离负载d处向主线看去的导纳Y是0+B形式，即=0+B，其中0=1/0 。

并联开路或短路分支线的作用是抵消Y的电纳部分，使总电纳为0 ，实现匹配，因此，并联开路或短路分支线提供的电纳为−B，根据该电纳值确定并联开路或短路分支线的长度l，这样就达到匹配条件。

双支节匹配器：通过增加一支节，改进了单支节匹配器需要调节支节位置的不足，只需调节两个分支线长度，就能够达到匹配（注意双支节匹配不是对任意负载阻抗都能匹配的，即存在一个不能得到匹配的禁区）。

2.微带线微带线是有介质(>1) 和空气混合填充，基片上方是空气，导体带条和接地板之间是介质，可以近似等效为均匀介质填充的传输线，等效介质电常数为，介于1和之间，依赖于基片厚度H和导体宽度W。

而微带线的特性阻抗与其等效介质电常数为、基片厚度H和导体宽度W有关。

实验内容已知：输入阻抗 Zin=75Ω负载阻抗 Zl=（64+j35）Ω特性阻抗 Z0=75Ω介质基片εr=2.55，H=1mm假定负载在2GHz时实现匹配，利用图解法设计微带线单支节和双支节匹配网络，假设双支节网络分支线与负载的距离d1=1/4λ，两分支线之间的距离为d2=1/8λ。

画出几种可能的电路图并且比较输入端反射系数幅度从1.8GHz至2.2GHz的变化。

实验步骤1．根据已知计算出各参量，确定项目频率。

3．设计单枝节匹配网络，在图上确定分支线与负载的距离以及分支线的长度，根据给定的介质基片、特性阻抗和频率用TXLINE计算微带线物理长度和宽度。

电磁场与微波测量实验报告天线特性测试实验报告北京邮电大学电磁场与微波测量实验报告1天线特性测试及分析本实验主要是学习天线理论、掌握天线方向图的概念以及学习天线方向图的测量方法。

以下是天线的概念及有关名词的解释。

一、天线的概念无线电发射机输出的射频信号功率，通过馈线输送到天线，由天线以电磁波形式辐射出去。

电磁波到达接收地点后，由天线接下来（仅仅接收很小很小一部分功率），并通过馈线送到无线电接收机。

可见，天线是发射和接收电磁波的一个重要的无线电设备，没有天线也就没有无线电通信。

天线品种繁多，以供不同频率、不同用途、不同场合、不同要求等不同情况下使用。

对于众多品种的天线，进行适当的分类是必要的：按用途分类，可分为通信天线、电视天线、雷达天线等；按工作频段分类，可分为短波天线、超短波天线、微波天线等；按方向性分类，可分为全向天线、定向天线等；按外形分类，可分为线状天线、面状天线等。

二、天线的方向性发射天线的基本功能之一是把从馈线取得的能量向周围空间辐射出去，基本功能之二是把大部分能量朝所需的方向辐射。

天线对空间不同方向具有不同的辐射或接收能力，这就是天线的方向性。

衡量天线方向性通常使用方向图，在水平面上，辐射与接收无最大方向的2天线称为全向天线，有一个或多个最大方向的天线称为定向天线。

全向天线由于其无方向性，所以多用在点对多点通信的中心台。

定向天线由于具有最大辐射或接收方向，因此能量集中，增益相对全向天线要高，适合于远距离点对点通信，同时由于具有方向性，抗干扰能力比较强。

三、天线的增益增益是天线的主要指标之一，它是方向系数与效率的乘积，是天线辐射或接收电波大小的表现。

增益大小的选择取决于系统设计对电波覆盖区域的要求，简单地说，在同等条件下，增益越高，电波传播的距离越远。

增益是指：在输入功率相等的条件下，实际天线与理想的辐射单元在空间同一点处所产生的信号的功率密度之比。

它定量地描述一个天线把输入功率集中辐射的程度。

百度文库 - 好好学习，天天向上微波技术与天线实验报告姓名：才正国学号：50班级：F0703002指导教师：龙沪强任课教师：袁斌实验一基本低功率微波波导测试系统的熟悉与正确调试一.实验目的：通过本次实验，基本熟悉低功率微波波导测试系统的基本构成以及正确调试的操作方法，学会四点平均法测波导波长，掌握晶体定标曲线的测定方法。

二.实验仪器与预习要求：1.实验主要仪器：（1）X波段信号源（YM1123）（2）1kHz选频放大器（YM3892）（3）驻波测量器（TC26）（4）可变衰减器（BD-20-2）（5）直读式频率计（PX16）（6）短路板2.实验预习要求：详细阅读实验指导书，初步了解低功率微波波导测试系统的基本构成，熟悉探针电路调谐的基本原理，了解四点平均法测波导波长的基本原理。

三.实验仪器与接线框图：四. 实验原理：1. 基本微波测量系统一个小功率的微波测量系统组成如图1-1 所示：图1-1 基本微波测量系统组成微波信号源测试微波元件，必须要有微波信号源提供测试信号。

常用微波信号源可以分为简易信号发生器、标准信号发生器、功率信号发生器和扫频信号发生器。

简易信号发生器通常泛称为“微波信号发生器”。

一般要求信号频率能在一定范围内连续可调；最大信号的功率至少能达到毫瓦级并能连续控制；输出波形一般为正弦波，并至少能用一种低频方波进行开关式幅度调制。

标准信号发生器指的是屏蔽良好，输出信号的频率、功率和调制系数可以在一定范围内调节（有时调制系数可以固定不变），能精确读数的信号源。

通常用于测量微波接收机的灵敏度、选择性等指标。

功率信号发生器的功率输出要求达到瓦级，常用于测试天线性能等。

扫频信号发生器是能产生随时间作线性变化的扫频信号的微波信号源，它能从所需频率范围的一端连续地“扫变”到另一端，所以能直接得到各个频率上的测量结果，在示波器或记录仪上立即显示出所需的幅频特性曲线和相频特性曲线。

●隔离器隔离器又称单向器，是一种使微波信号单向传输的非互易二端口铁氧体器件，它允许微波信号沿一个方向（正向）以很小的衰减通过，而沿另一个方向（反向）传输的波则受到很大的衰减而不能通过。

电磁场与微波技术实验教案一、实验目的1. 理解电磁场的基本概念和特性2. 掌握电磁波的产生、传播和接收原理3. 学习微波技术的应用及其在通信、雷达等方面的基本原理4. 培养实验操作能力和实验数据分析能力。
